Giá đỡ ly kẹp cho IKEA RÅSKOG (Raskog Cup Holders)

Tác giả zurno_128717

Lượt tải: 176
Lượt thích: 74
Lượt coi: 1.393
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 18 file · 16,3 MB· 16,3 MB

File 18 16,3 MB

Raskog_100mm_Double_Cup_Holder_1776651983.f3dF3D · 226,4 KB
Raskog_100mm_Single_Cup_Holder_1776651984.f3dF3D · 228,6 KB
Raskog_80mm_Double_Cup_Holder_1776651985.f3dF3D · 231,2 KB
Raskog_80mm_Single_Cup_Holder_1776651986.f3dF3D · 236 KB
Raskog_Cup_Holder_clamp_1776651987.stepSTEP · 39,7 KB
Raskog_Cup_Holder_clamp_1776651988.stlSTL · 211,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #316152
Danh mục: Đồ Gia Dụng
Ngày đăng: 20/04/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: ikea
cupholder
clampon
raskog
rashult

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

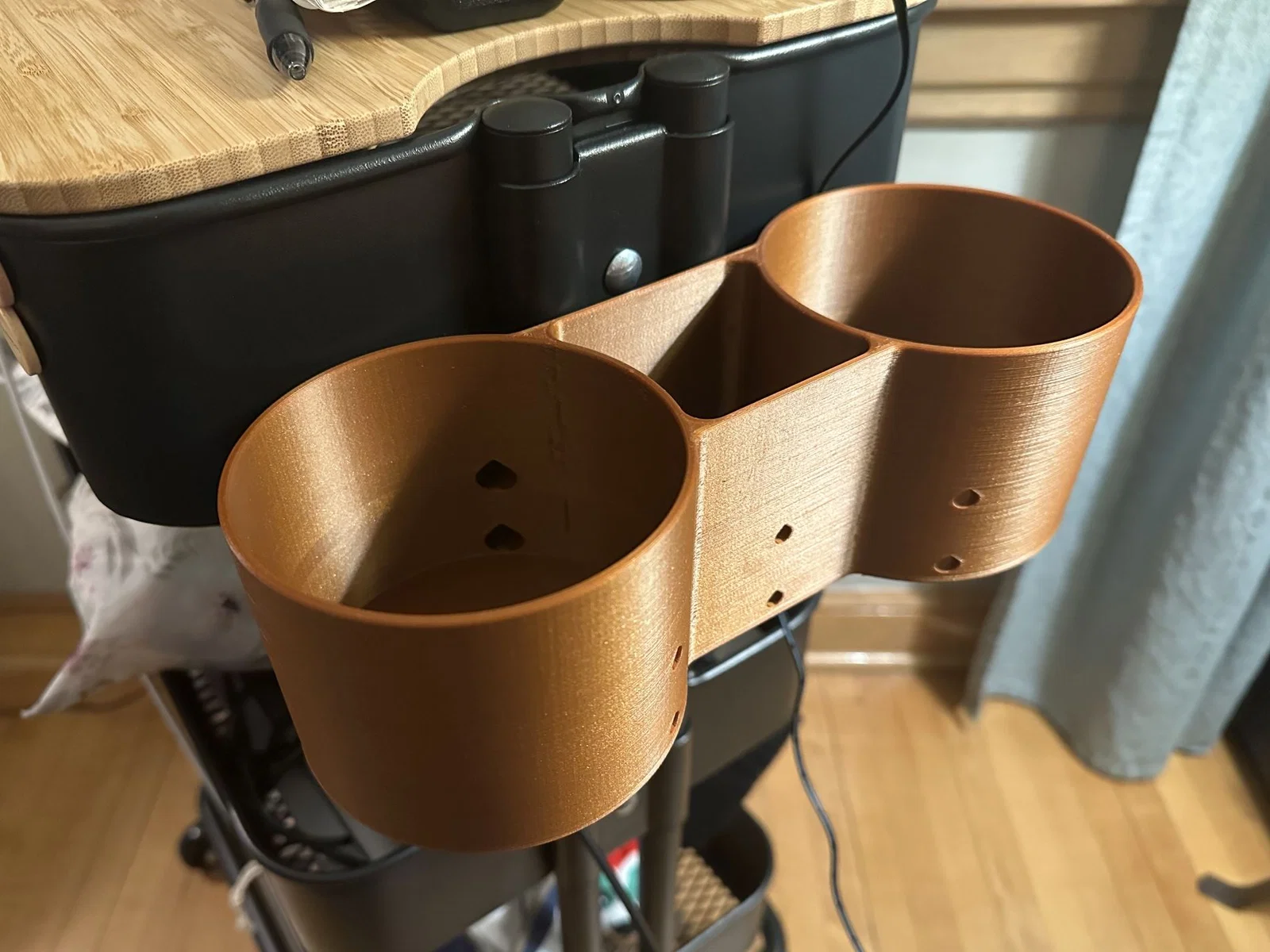

Mình nghĩ mẫu này sẽ dùng được cho cả xe đẩy tiện ích RASKOG và RASHULT của IKEA, nhưng mình chưa xác nhận trên RÅSHULT.

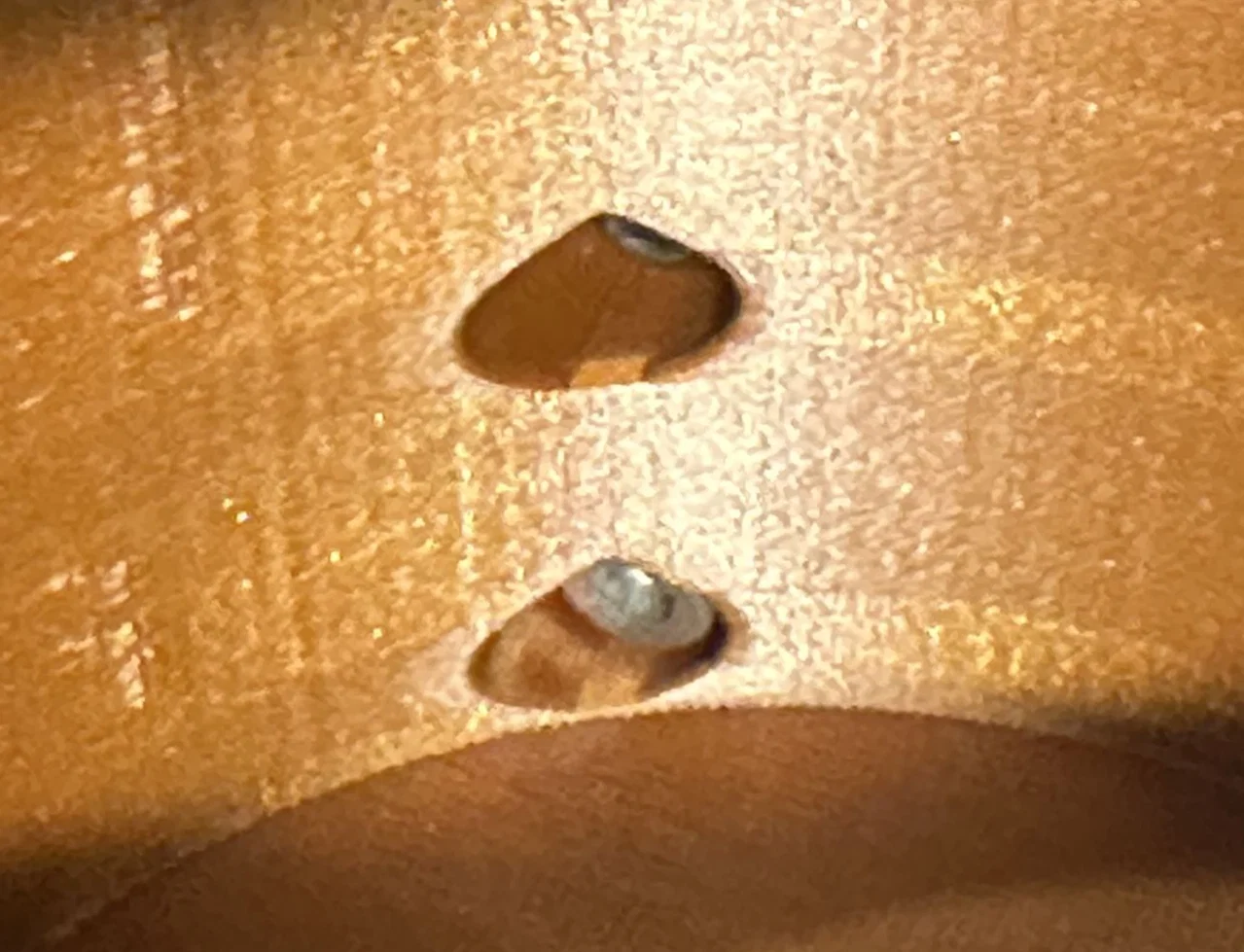

Mình thiết kế lỗ bắt bu-lông để dùng được M5x18mm SHCS hoặc BHCS, nhưng 16mm cũng ổn và 20mm thì chỉ là nhô ra ngoài nhiều hơn chút.

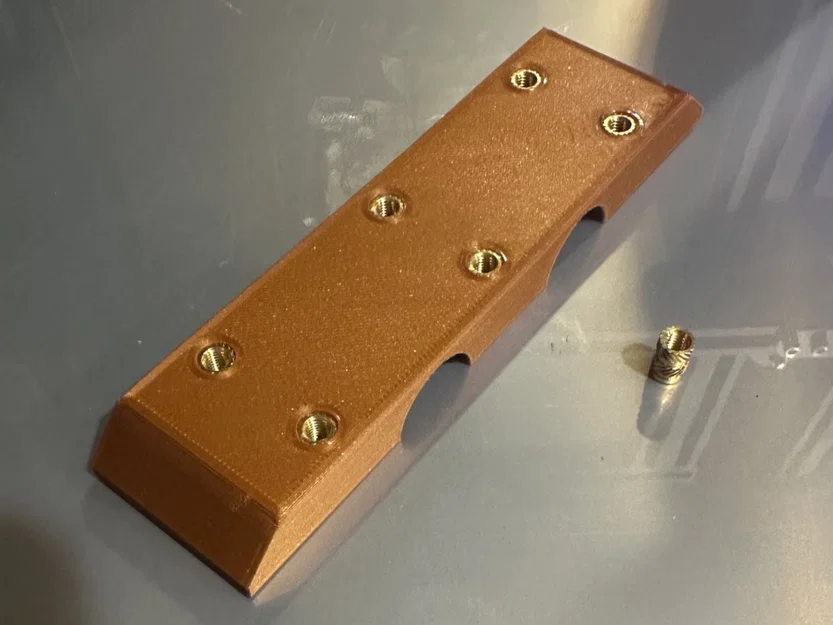

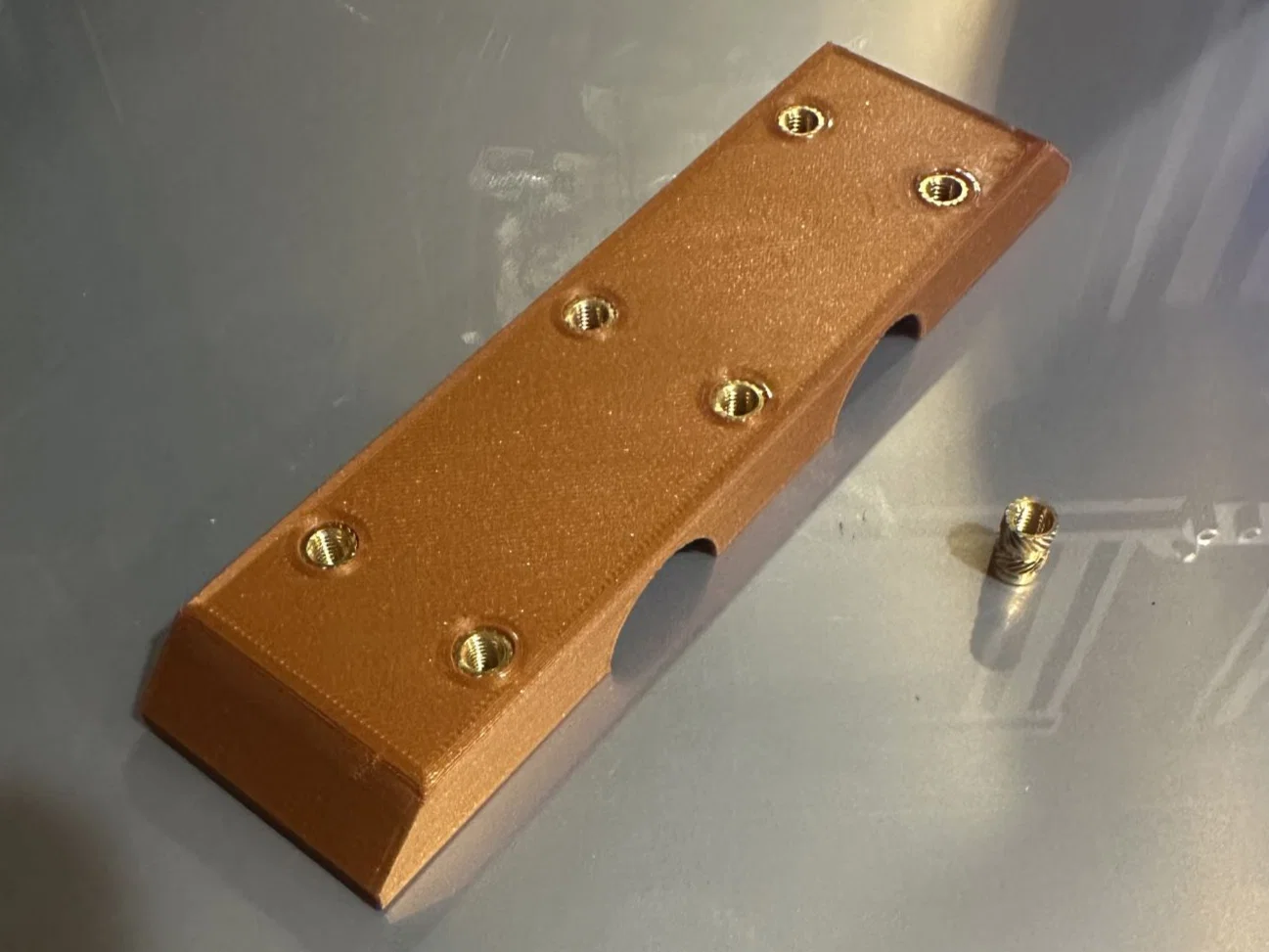

Mình dùng 6 insert ren ép nhiệt M5x10mm (heat set threaded inserts) cho khối kẹp (clamp block). Nếu không muốn dùng insert thì có thể bỏ qua và dùng bu-lông dài hơn kèm ê-cu (nuts) cũng được.

Có kèm file STEP và file archive Fusion360 cho từng phiên bản cơ bản. Nếu làm lại từ đầu, mình sẽ thử đặt insert bên phía giá đỡ ly (cup holder) và để bu-lông đi từ phía clamp block.

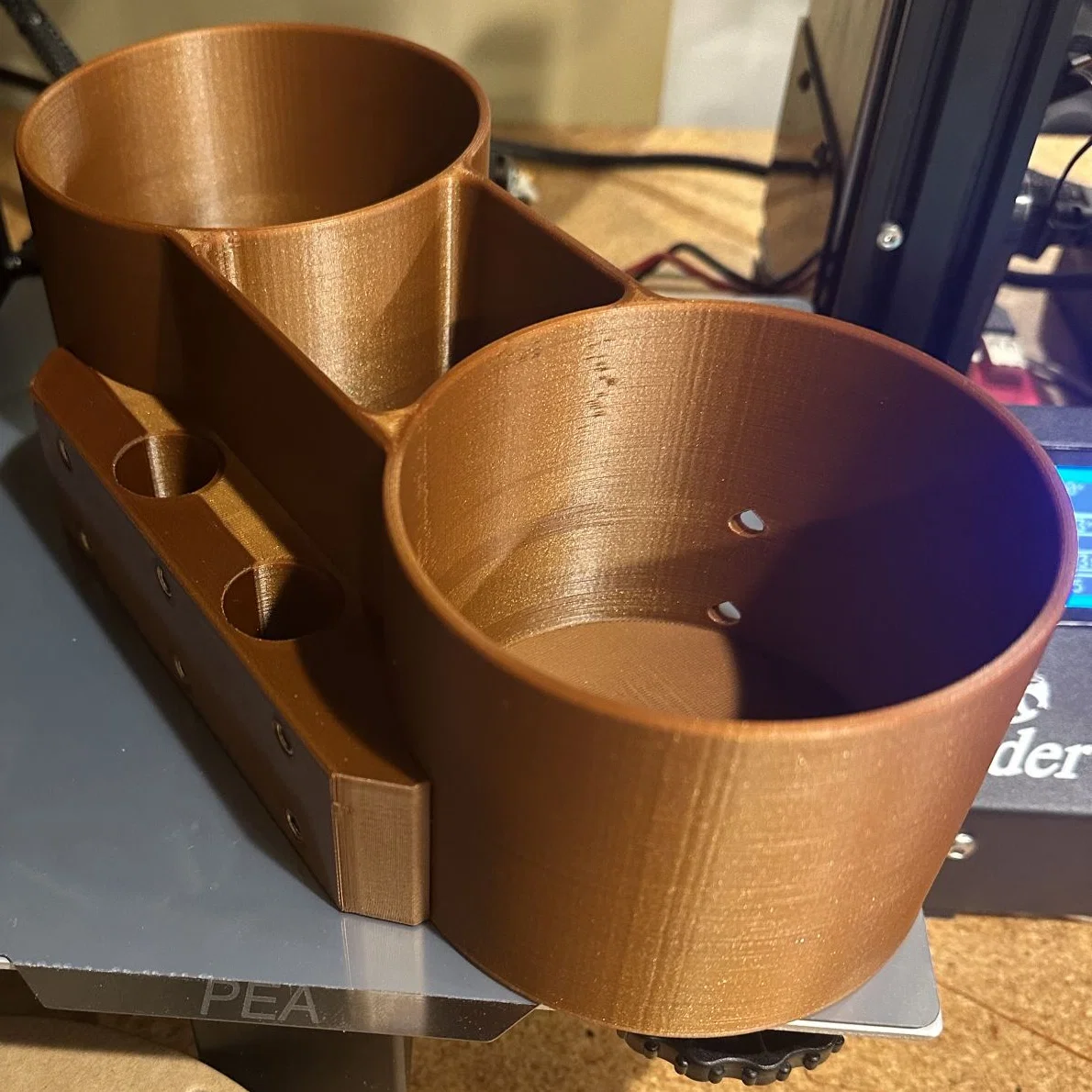

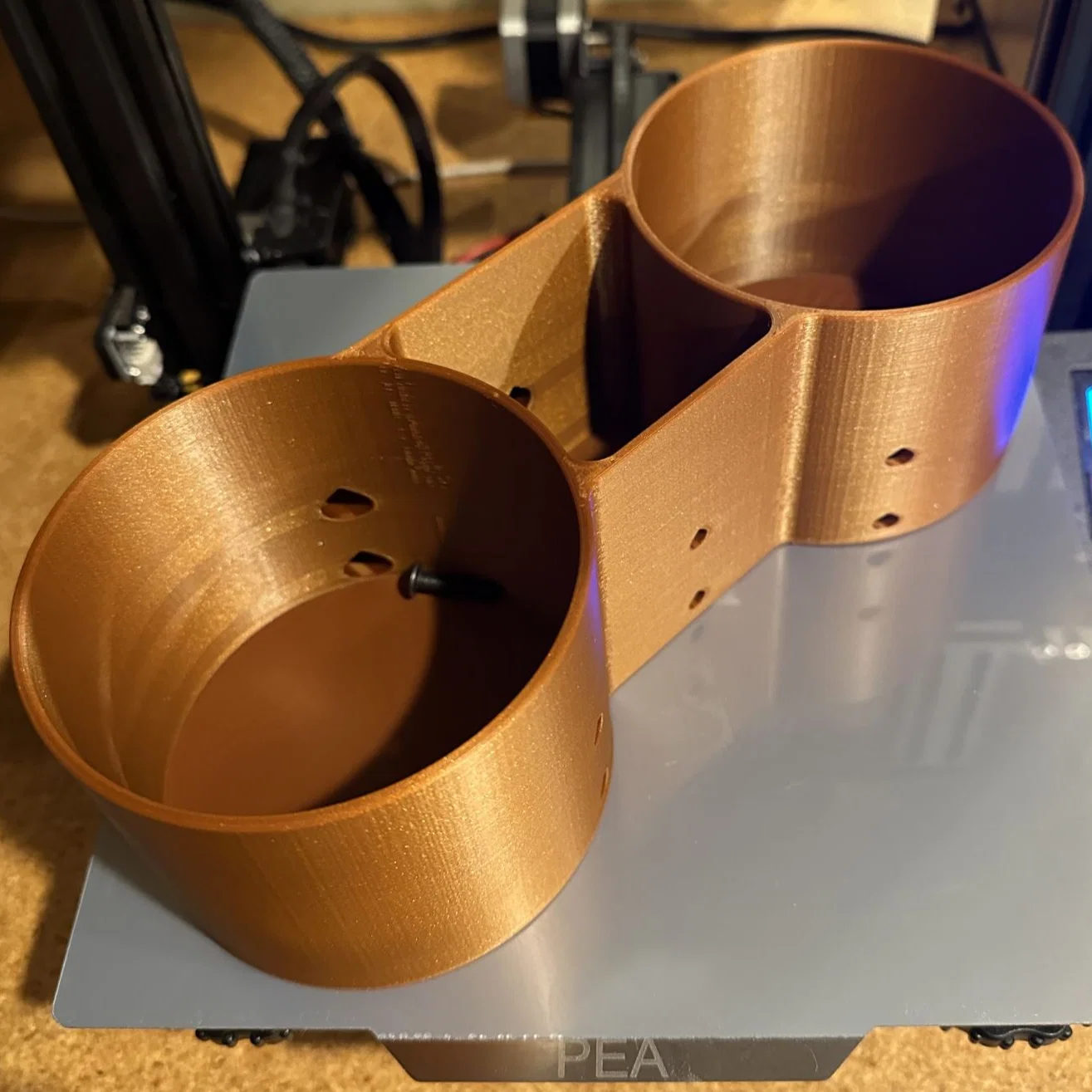

Bản của mình in bằng Polymaker Polylite PLA Pro Bronze trên Ender 3 Pro với cụm đùn/đầu nóng Micro Swiss NG.

UPDATE: File gốc cao 80mm, giờ mình đã thêm phiên bản cao 100mm của bản đôi 100mm.
