Adapter plate tripod Innorel RT90C cho ZWO AM3/AM5/AM5N/PE200

Adapter này cho phép gắn chắc các ngàm ZWO AM3, AM5 và AM5N cùng với ống nối pier lên tripod Innorel RT90C. Dùng adapter này thì ngàm hoặc pier sẽ không bị xoay trên mặt plate. Adapter hoạt động rất ổn khi dùng chung với RTC90C tripod leg spreader trong trường hợp bạn dùng kèm ống nối pier PE200.

Không cần thêm linh kiện nào khác. Adapter có thể lắp bằng các bu lông M6 đi kèm theo ngàm, nhưng bạn có thể muốn dùng bu lông M6 dài hơn một chút để liên kết chắc hơn.

Bạn sẽ cần tháo con tán (nut) và cái móc (hook) khỏi plate của tripod để lắp adapter. Nhớ nới lỏng vít chặn (locking grub screw) ở phía trên (con nằm cạnh lỗ trung tâm) trước khi thử vặn tháo cái móc.

Khi lắp plate, đảm bảo tất cả các grub screw đều nằm phẳng (flush).

Ghi chú in:

• Không cần support. Chỉ cần in nằm phẳng.
• Các lỗ counterbore được in ngược nên có một lớp “hy sinh” để in cho sạch. Sau khi in xong chỉ cần chọc thủng và làm sạch phần counterbore.
• Thiết lập khuyến nghị:
  • PETG, đầu phun 0.6mm
  • Chiều cao lớp 0.3mm
  • Gyroid, infill 25%
  • 4 lớp top và bottom (hoặc độ dày tương đương nếu dùng layer height nhỏ hơn)
  • 4 vòng tường (wall loops) (hoặc độ dày tương đương nếu dùng nozzle nhỏ hơn)

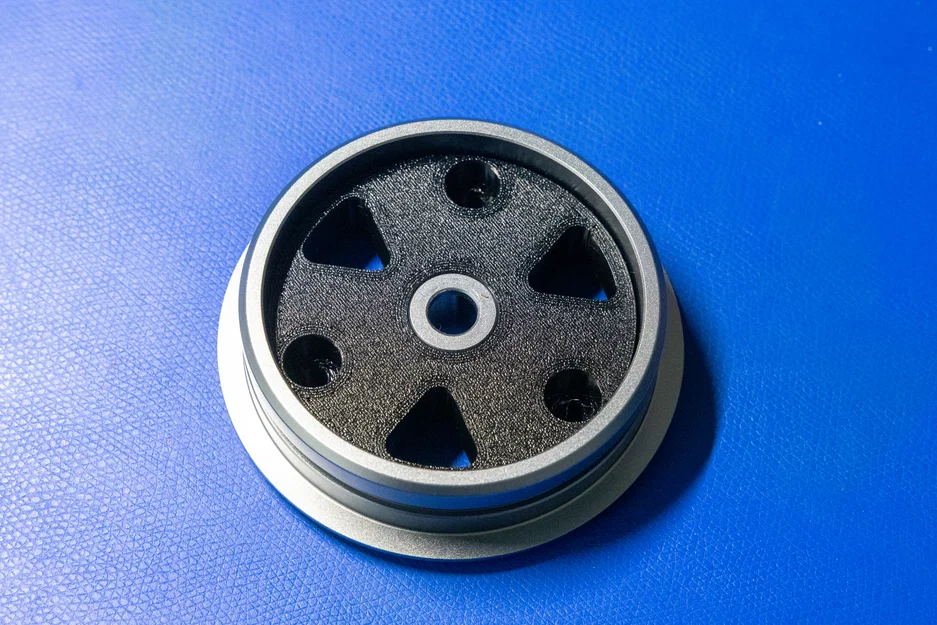

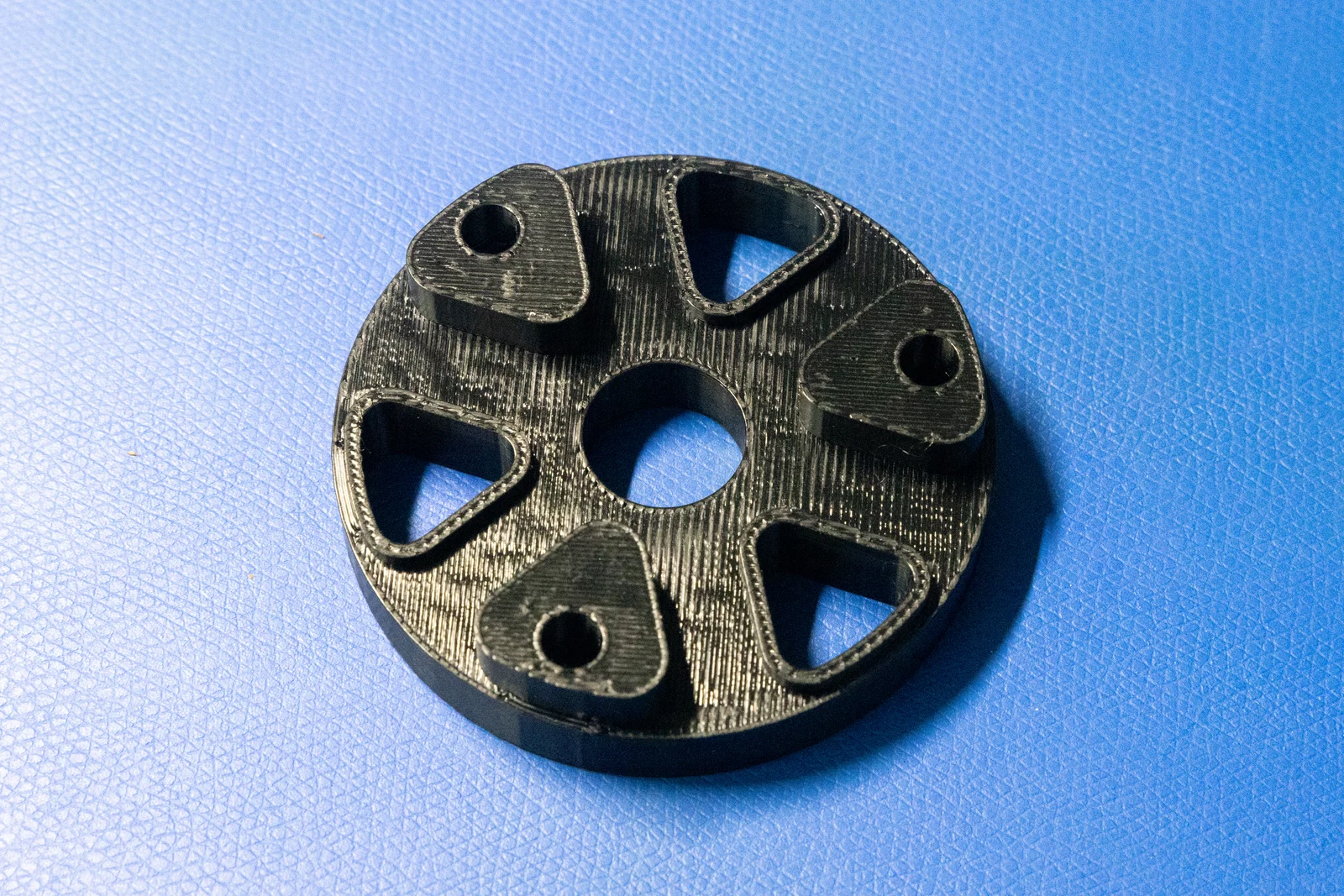

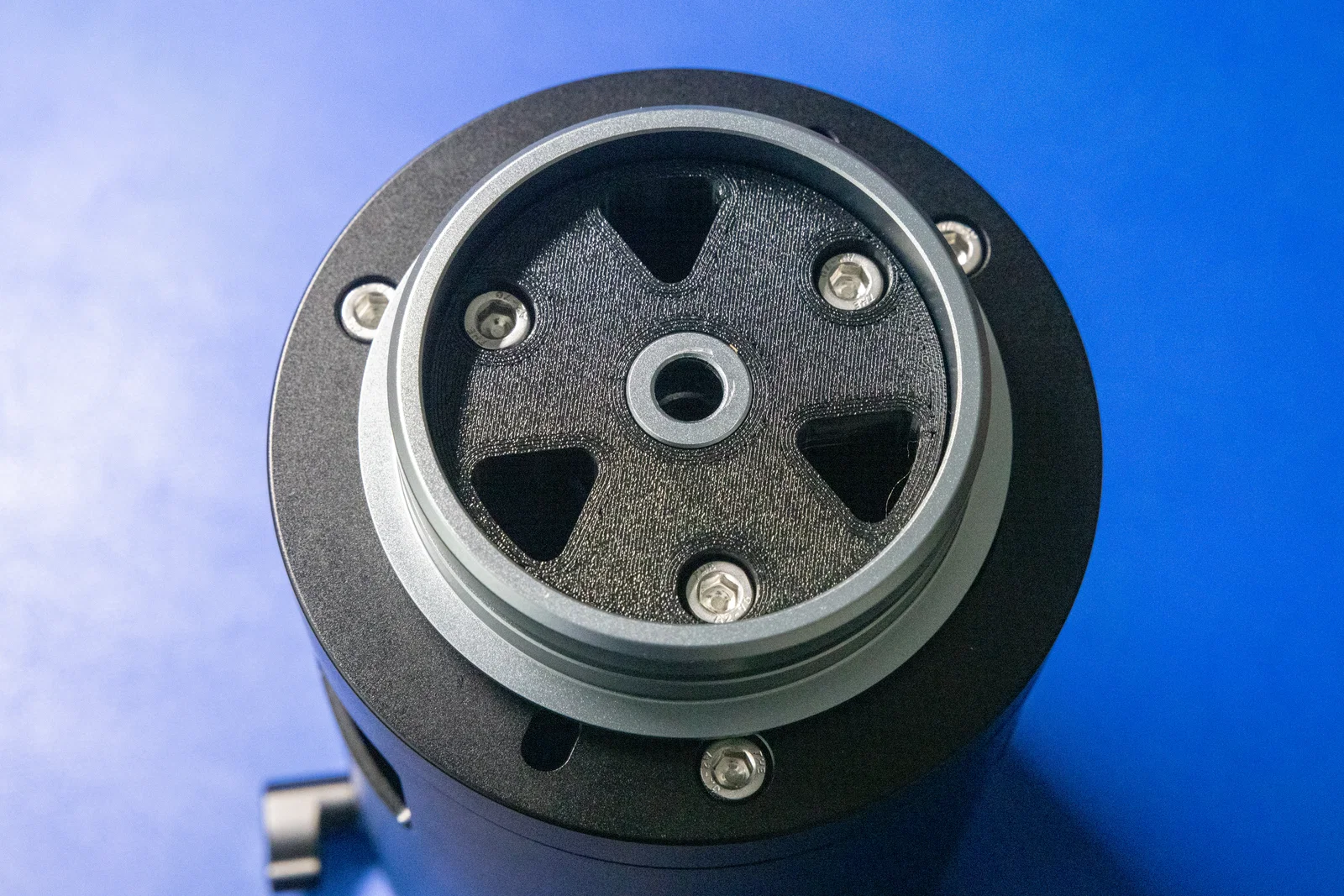

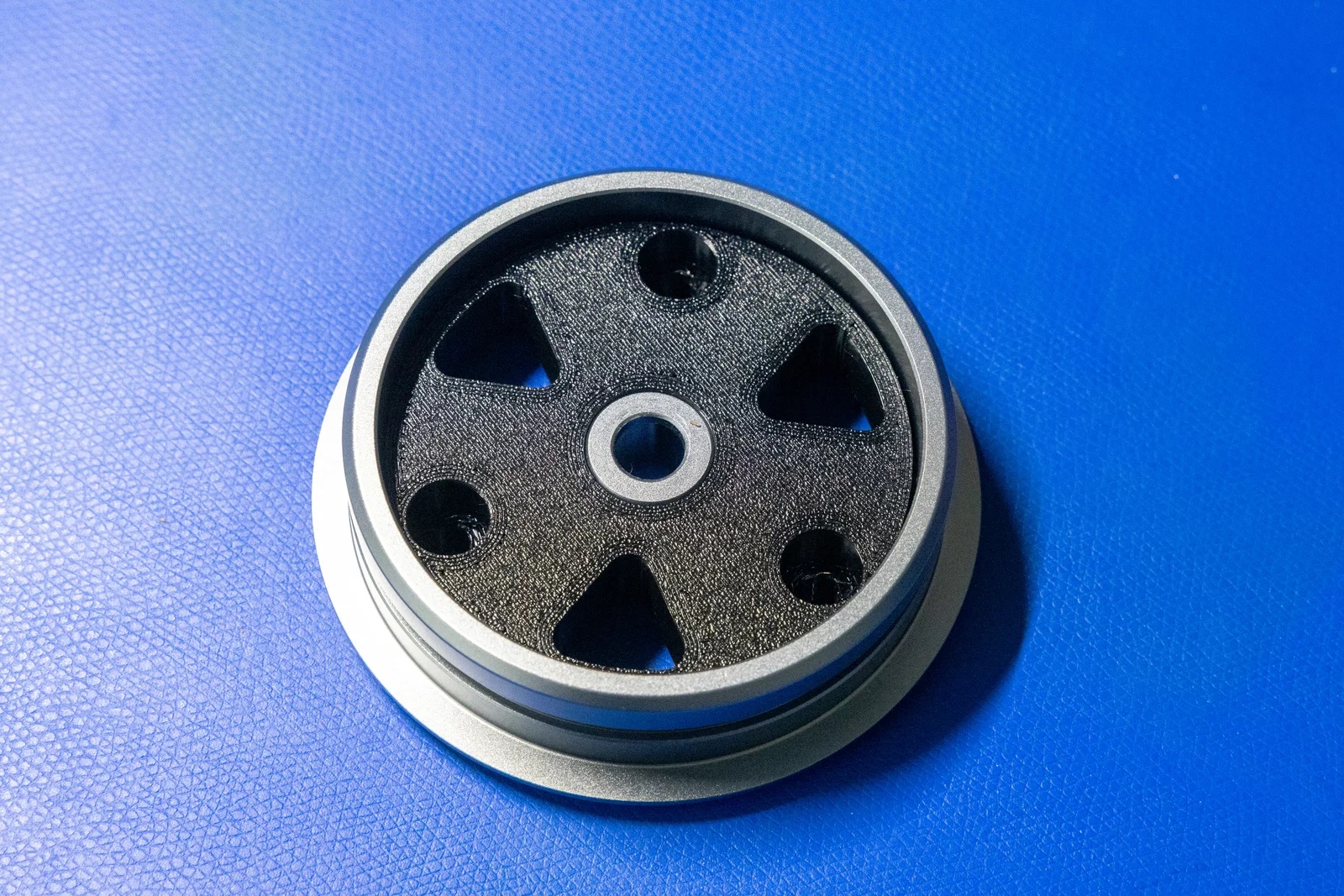

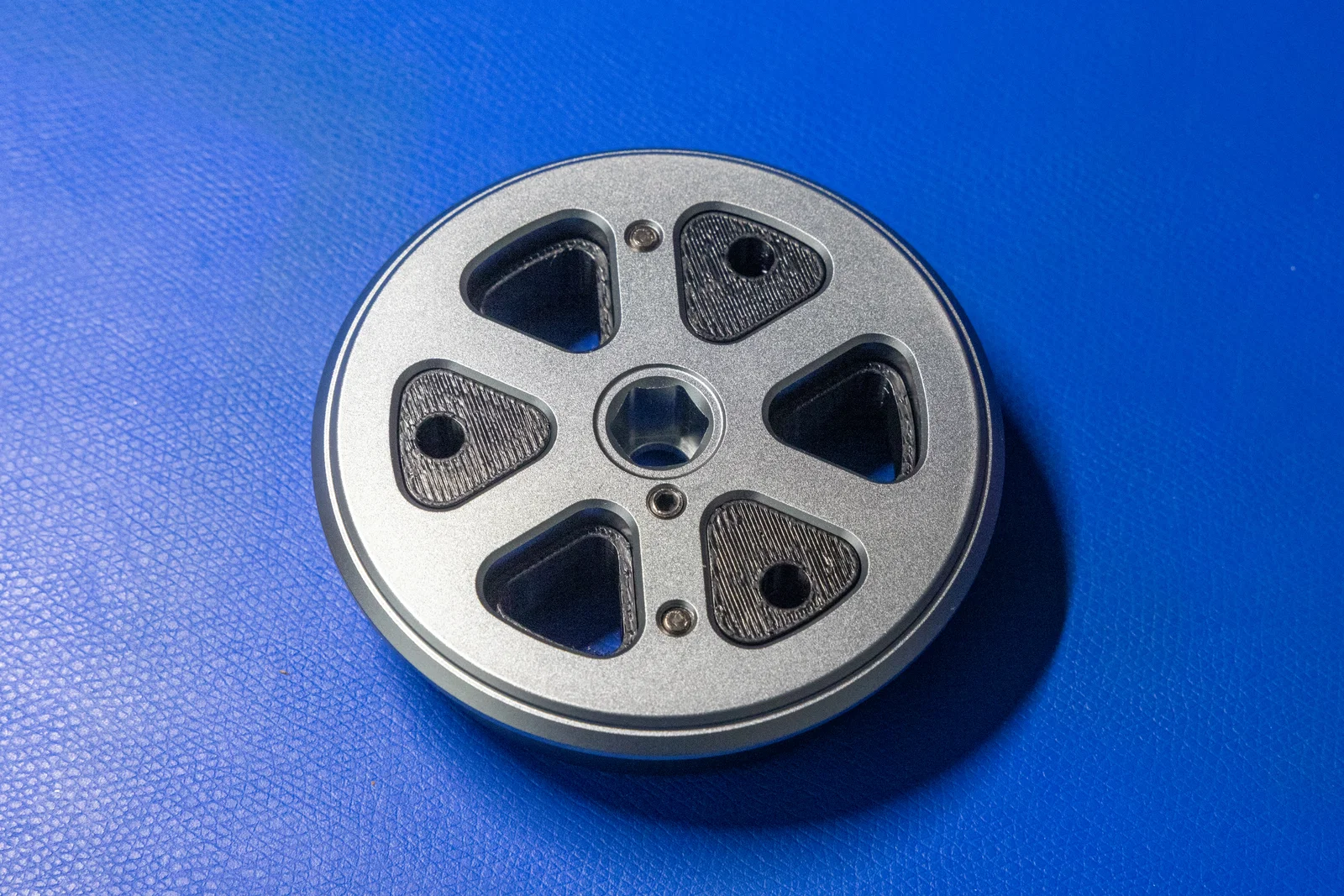

Bản mẫu trong hình được gắn vào ống nối pier (có pattern bu lông giống hệt các ngàm ZWO).

Thiết kế bằng Onshape.
