Bộ chia chân tripod Innorel RT90C cho ZWO PE200

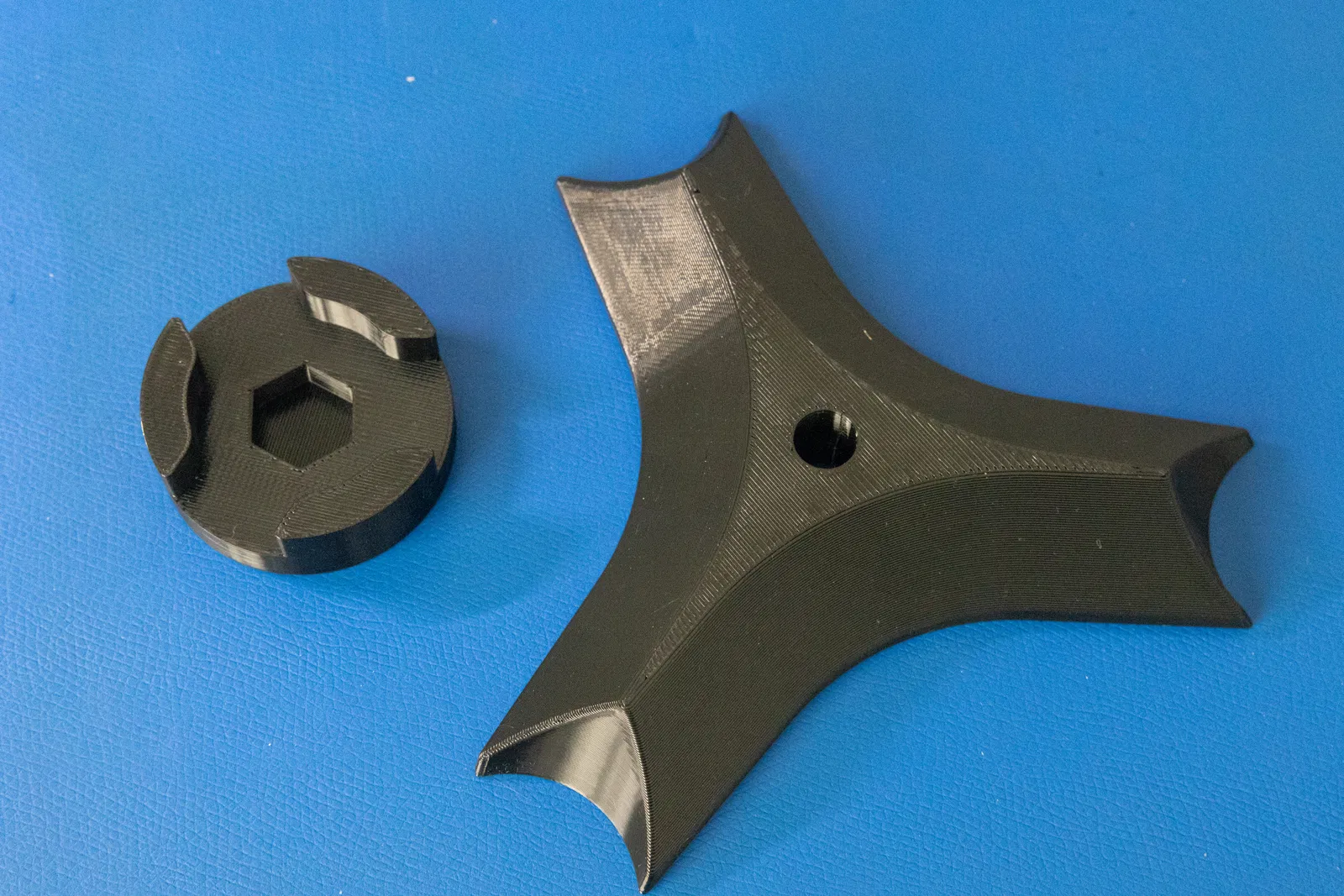

Cái bộ chia chân đế tripod này cho RT90C được thiết kế để sử dụng cùng với bộ nối dài ZWO PE200. Nó bao gồm hai phần: bộ chia và một cái ngàm giữ cho bu lông lục giác M10, cái này giúp bu lông không bị xoay và cho phép bạn lắp cũng như tháo bộ chia ra dễ dàng.

Phụ kiện bổ sung cần có:

• 1x Bu lông lục giác M10 (khuyến khích dài 150mm)
• 1x (hoặc đai ốc) và vòng đệm
• Tùy chọn: 1x (hoặc đai ốc) và vòng đệm để tăng cường độ chắc chắn cho kết nối tấm đế

Bộ chia này hoạt động tốt với . Có thể điều chỉnh bộ chia cho các trường hợp lắp đặt khác (như lỗ trung tâm 3/8-16 phổ biến) bằng cách sử dụng khớp nối hoặc bu lông có kích thước khác, nhưng tôi chưa thử nghiệm.

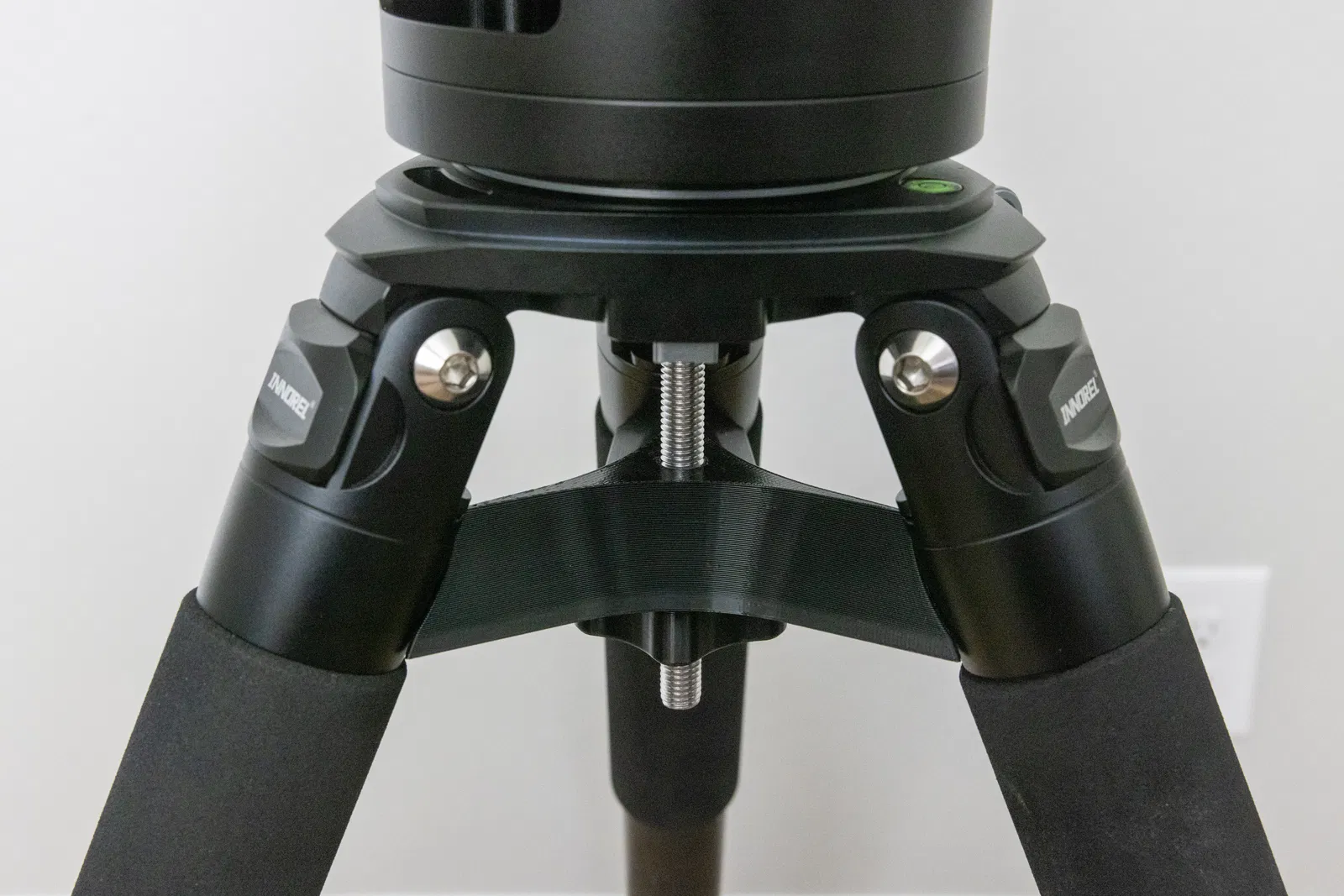

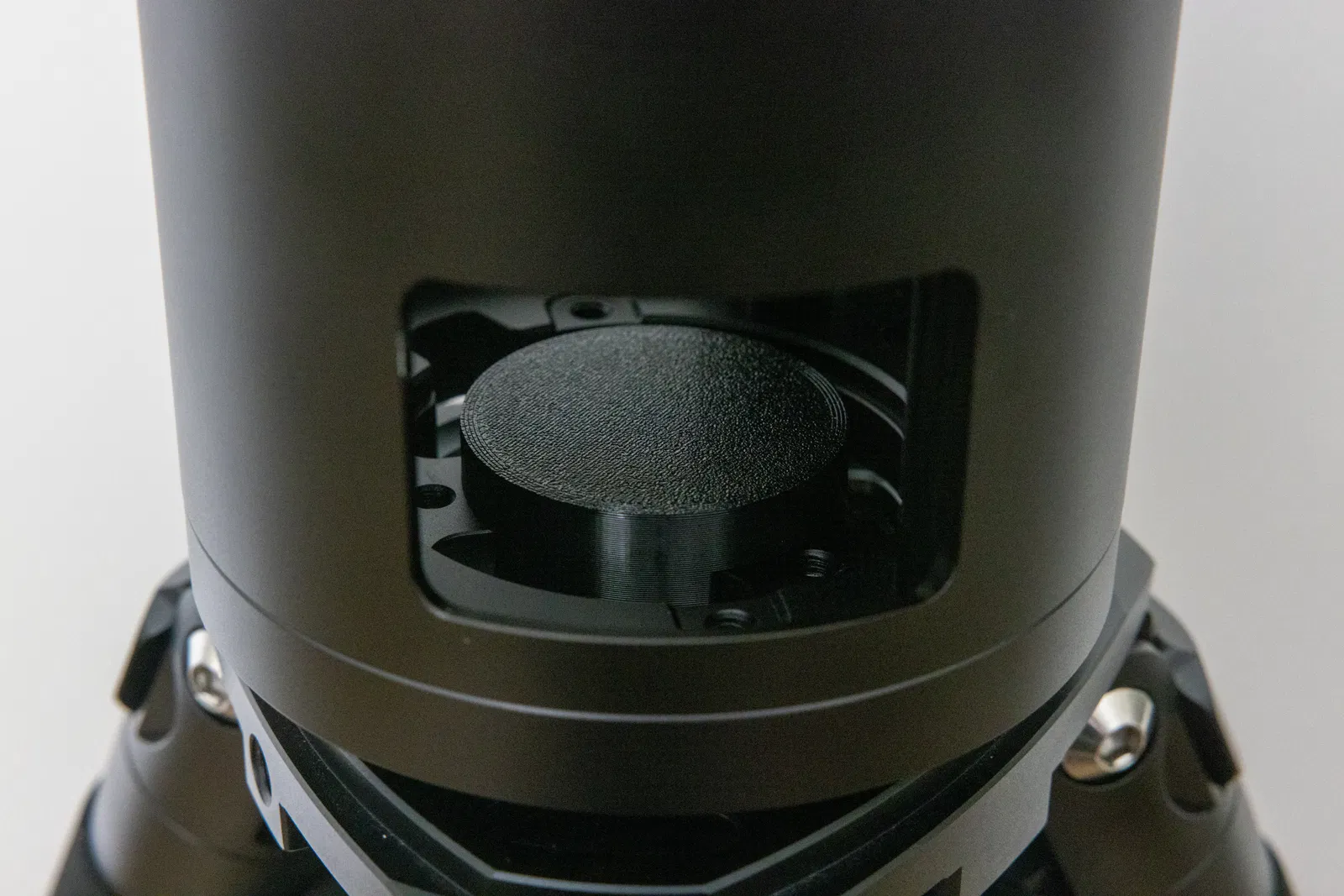

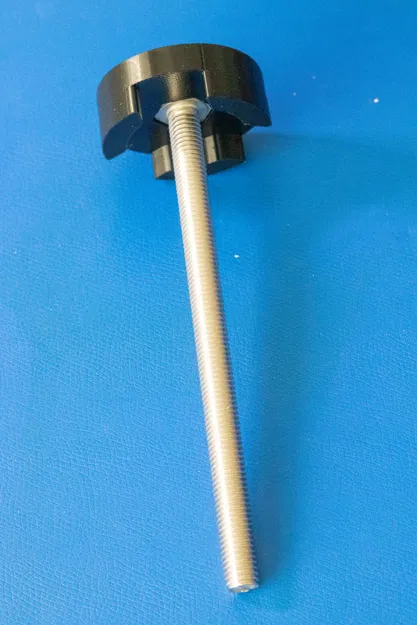

Để lắp ráp, bạn chỉ cần đẩy đầu bu lông lục giác vào ngàm, sau đó thả bu lông qua lỗ ở giữa bộ nối dài và tấm đế. Cái ngàm sẽ khớp vào các rãnh ở dưới bộ nối dài và ngăn bu lông xoay. Trượt bộ chia lên bu lông (mặt phẳng úp xuống) và căn chỉnh nó với các chân đế. Siết chặt từ bên dưới bằng đai ốc và vòng đệm M10.

Tùy chọn, bạn có thể thêm một núm vặn (hoặc đai ốc) khác cùng vòng đệm phía trên bộ chia và bên dưới tấm tripod để tăng cường kết nối giữa tấm đế và bộ nối dài.

Lưu ý khi in:

• Không cần support. Cứ in phẳng là được.
• Cài đặt khuyến nghị:
  • PETG, đầu phun 0.6mm
  • Chiều cao lớp 0.3mm
  • Lưới xoắn ốc (Gyroid), 25% độ đặc ruột
  • 4 lớp trên và dưới (hoặc độ dày tương đương cho chiều cao lớp nhỏ hơn)
  • 4 vòng tường (hoặc độ dày tương đương cho đầu phun nhỏ hơn)

Thiết kế bằng Onshape.
