Rack Hot-Swappable 4 x 3.5" HDD kèm quạt 120mm

Tổng quan

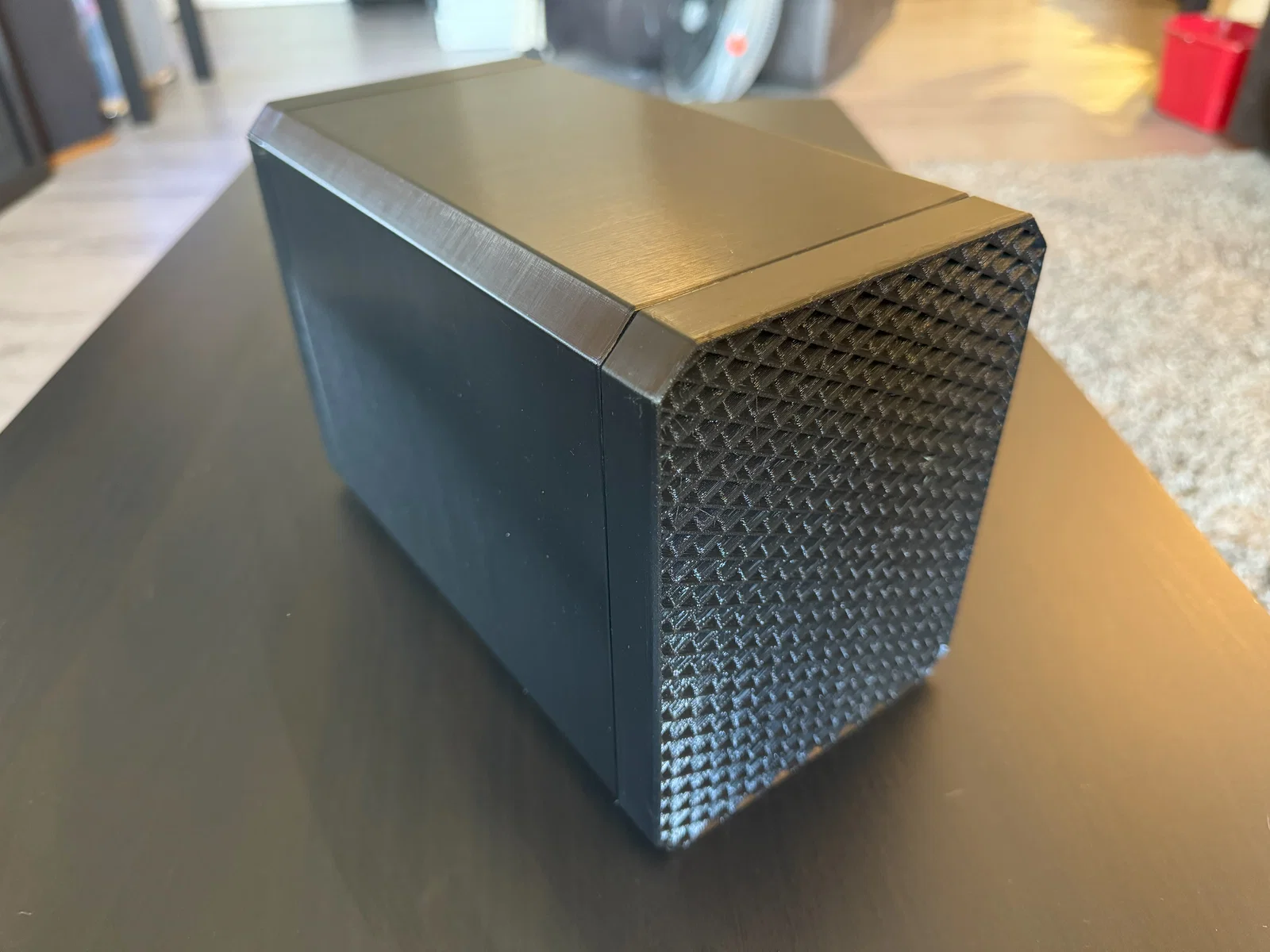

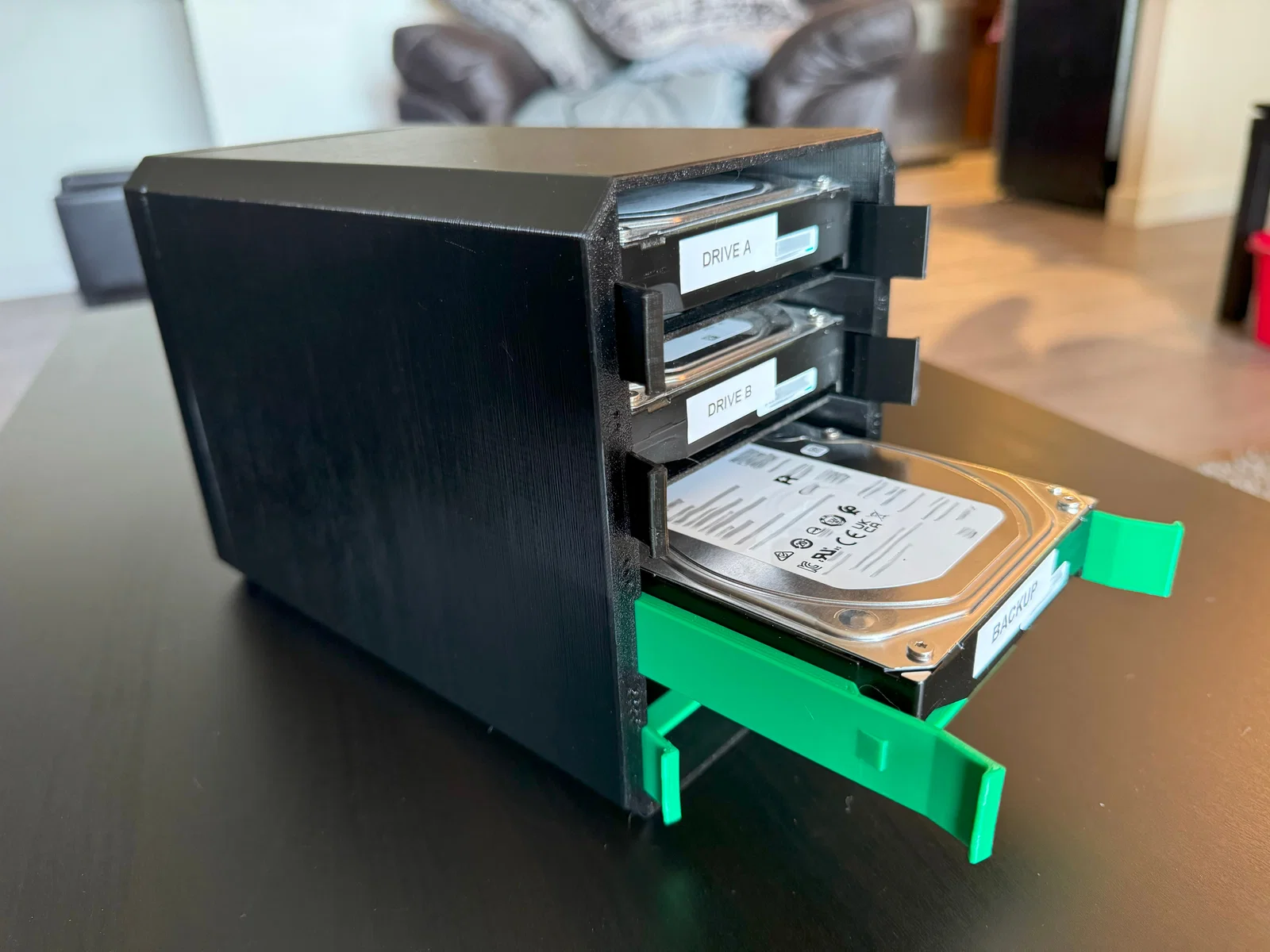

Đây là một bộ rack hot-swappable giá rẻ, chứa được 4 ổ cứng 3.5" và được làm mát bằng quạt 120mm.

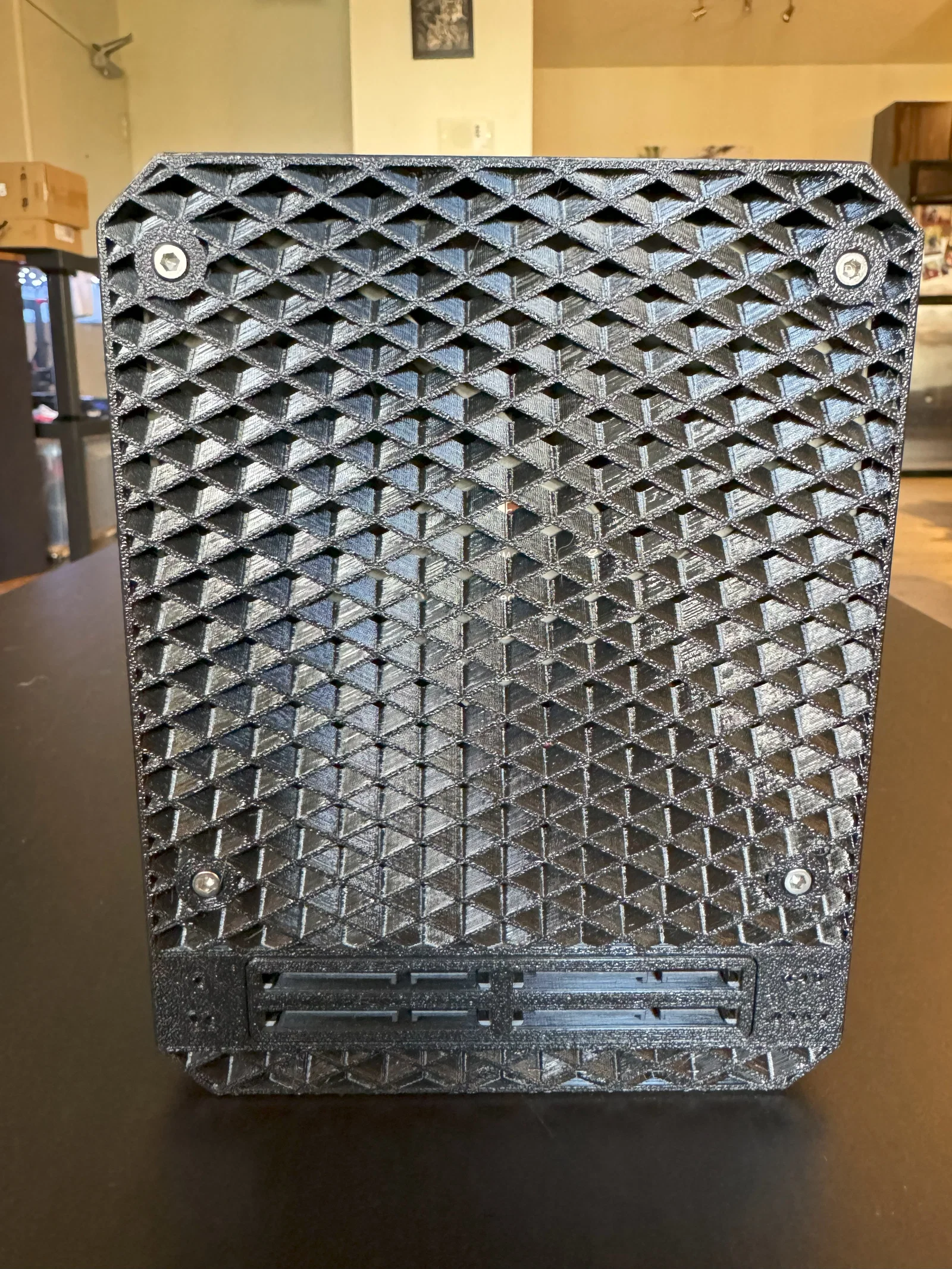

4 dây SATA extension sẽ nối các HDD với các cổng đặt ở phía sau rack. Sau đó bạn chỉ việc đi dây SATA từ máy tính ra phía sau HDD Rack. Mình biết việc kéo 4 sợi SATA từ máy tính ra nhìn không gọn lắm, nhưng mình chọn cách này vì đơn giản và tiết kiệm chi phí.

Danh sách vật tư (Bill of Materials)

Linh kiện mua ngoài:

• 4x SATA 22 Pin Female to SATA (7+15) Pin Male Data Power Combo Extension Cable

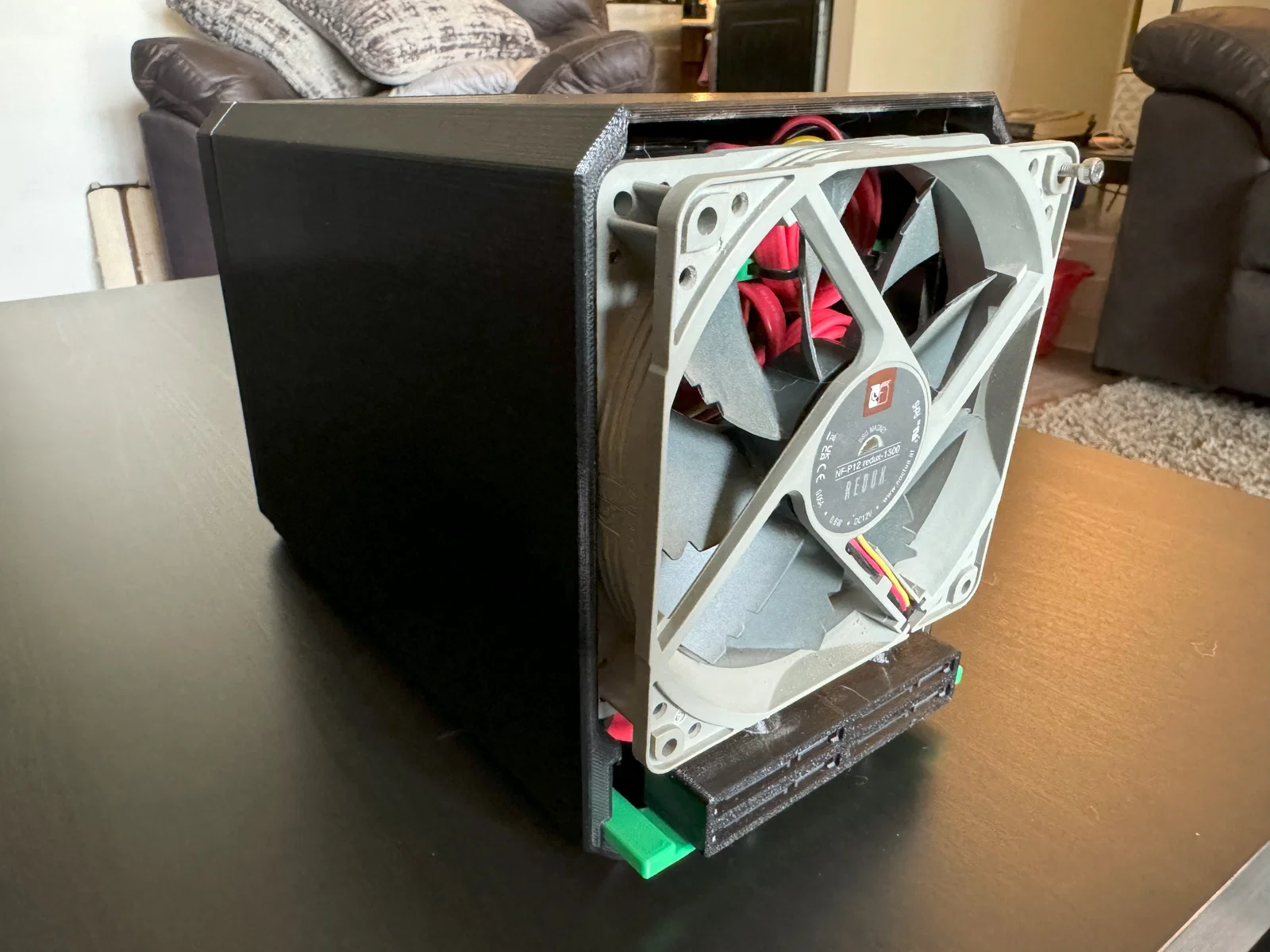

• 1x Quạt 120mm
• 1x Prototype circuit board (cần khoảng 6x13 lỗ)
• 4x Bulong M3x40
• 2x Bulong M3x25
• 4x Bulong M3x16
• 6x Đai ốc M3 Nyloc
• 20x Dây rút, tiết diện 1.1x2.5mm, dài 4"

Chi tiết in (Printed Parts):

• 1x Main_Body
• 4x HD_Tray_3.5in
• 1x Vent_Front
• 1x Vent_Rear
• 3x SATA_Support_Top
• 1x SATA_Support_Bottom
• 4x SATA_Support_Clamp
• 1x SATA_Support_Exterior

Lắp ráp

Hình exploded view (không bao gồm dây cáp và đai ốc):

Dây cáp

Nên mua loại dây nào

• Thiết kế này dùng SATA extension cables để hỗ trợ chức năng hot-swap.
• Mình mua combo 4 sợi trên Amazon giá $20 CAD theo listing: Longdex 4PCS 50cm SATA 22 Pin Female to SATA(7+15) Pin Male Data Power Combo Extension Cable
• Các miếng SATA support được thiết kế theo đúng một kiểu đầu cáp cụ thể, nhìn như vầy:

Chỉnh sửa (Modifications)

• Bạn cần khoan một lỗ xuyên qua phần đầu cáp để có thể luồn vít đi qua. Cách làm: đặt sợi cáp lên chi tiết in SATA_Support. Rãnh (groove) trên đầu cáp sẽ canh thẳng với SATA_Support. Đặt mũi khoan vào lỗ trên SATA_Support rồi khoan xuyên qua sang phía bên kia của đầu cáp.

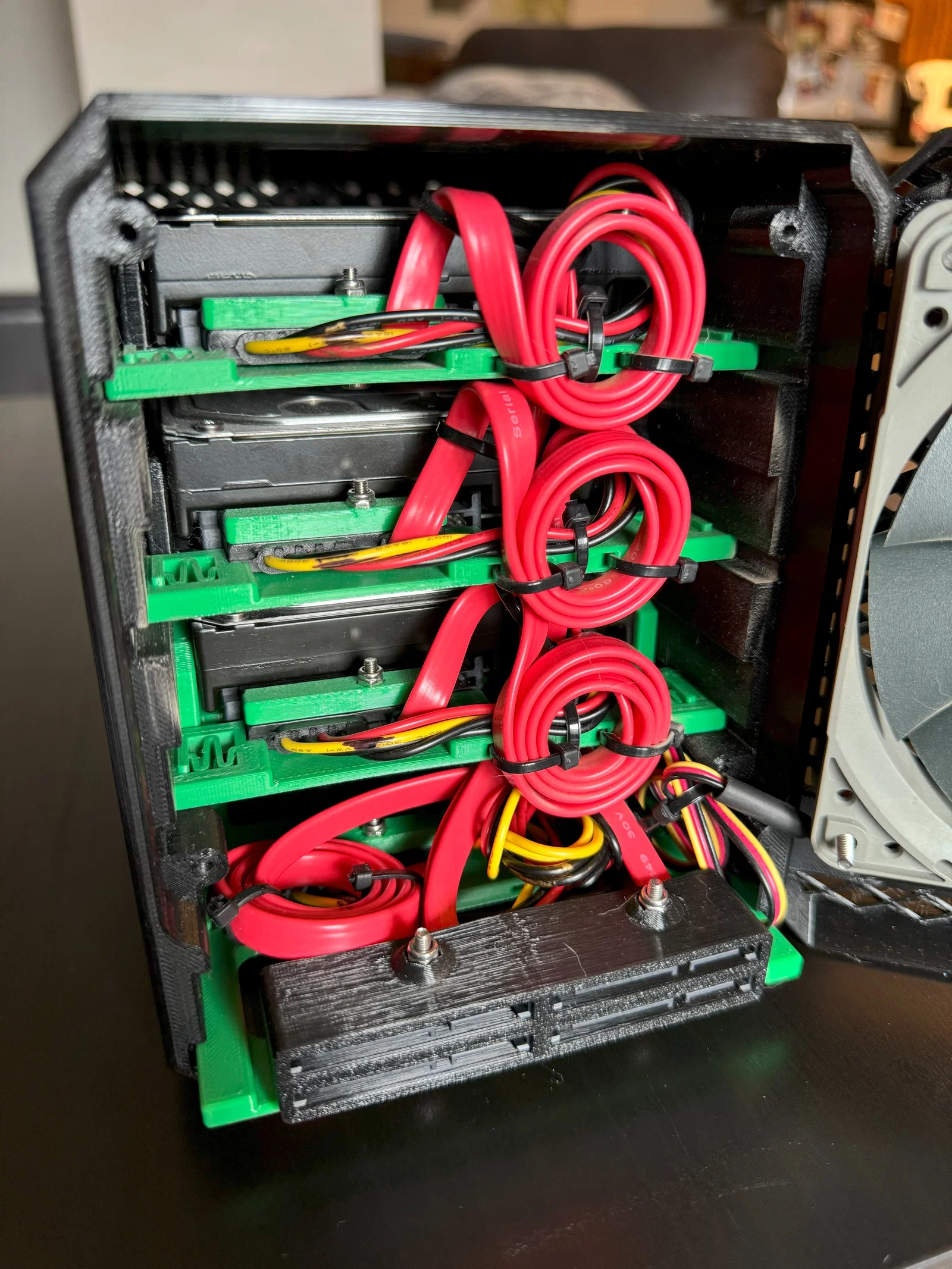

Quản lý dây & đấu nối

• Việc đi dây có thể hơi cực và chật. Mình khuyên nên tìm dây ngắn hơn loại mình dùng.

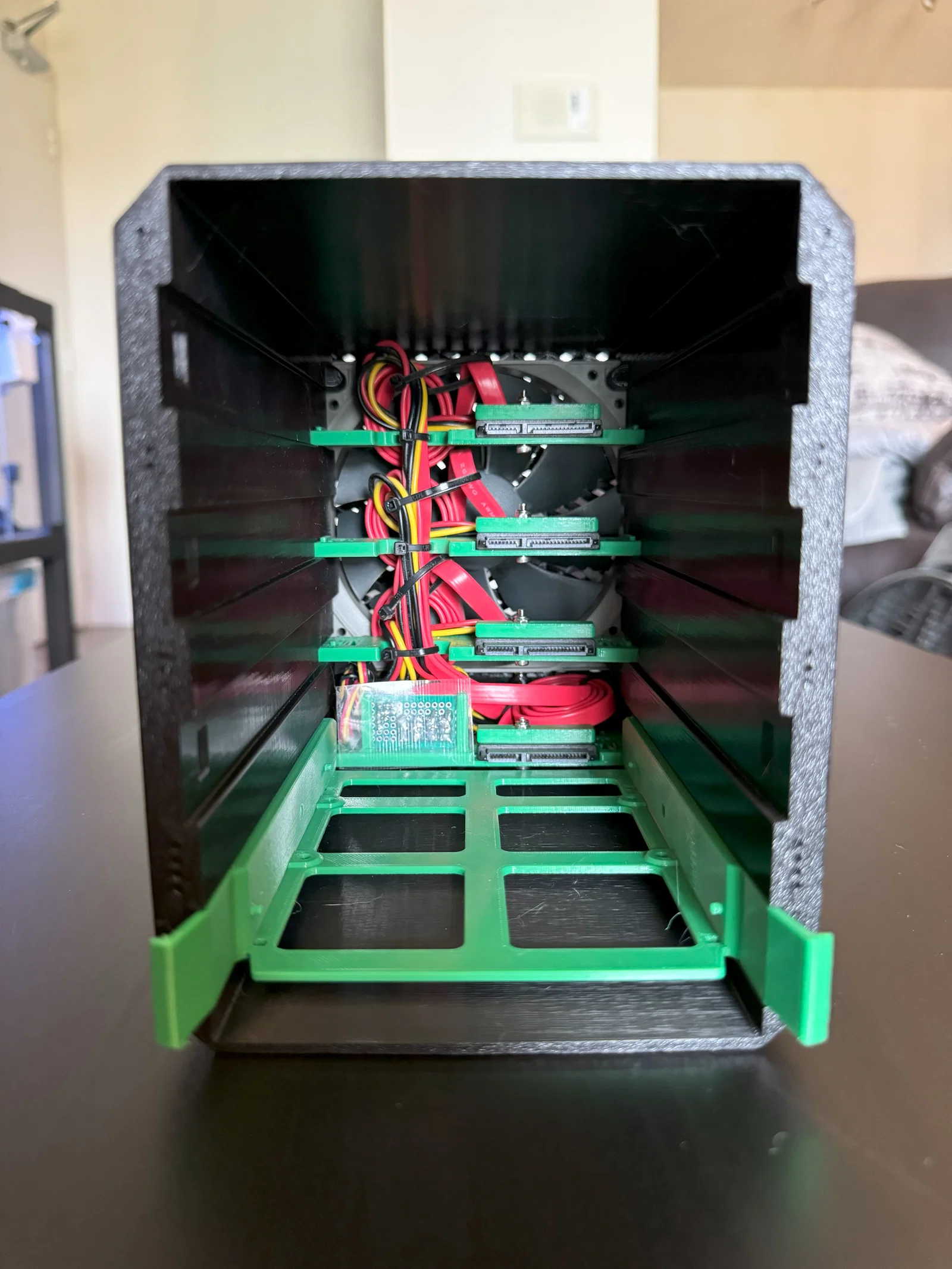

• Mình bắt đầu bằng cách đưa các dây nguồn về một bo mạch (circuit board) gắn trên SATA_Support_Bottom. Tại đây mình cắt bớt phần dây thừa và hàn các dây song song (parallel) với nhau, giúp giảm đáng kể độ “cồng kềnh” của bó dây. Đây cũng là chỗ có thể nối quạt 120mm vào nguồn 12V. Mình khuyến nghị thêm một flyback diode để quạt không đẩy dòng ngược (current back) về hệ thống.

• Trên SATA_Support có một rãnh (notch) để đi dây nguồn gọn gàng và có thể cố định bằng dây rút
• Dây data có thể cuộn lại và rút gọn bằng dây rút ở phía đối diện

Nhiệt độ (Thermals)

Dù bó dây khá to, khi chạy quạt thì nhiệt độ ổ đĩa giảm từ khoảng 50C xuống 35C trong môi trường 25C.
