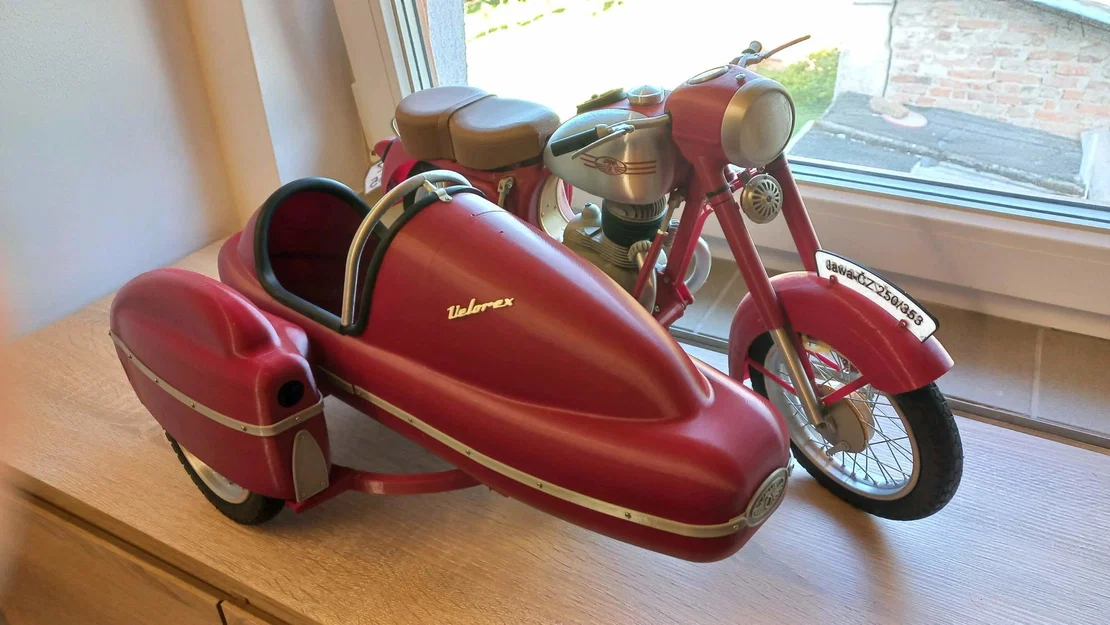

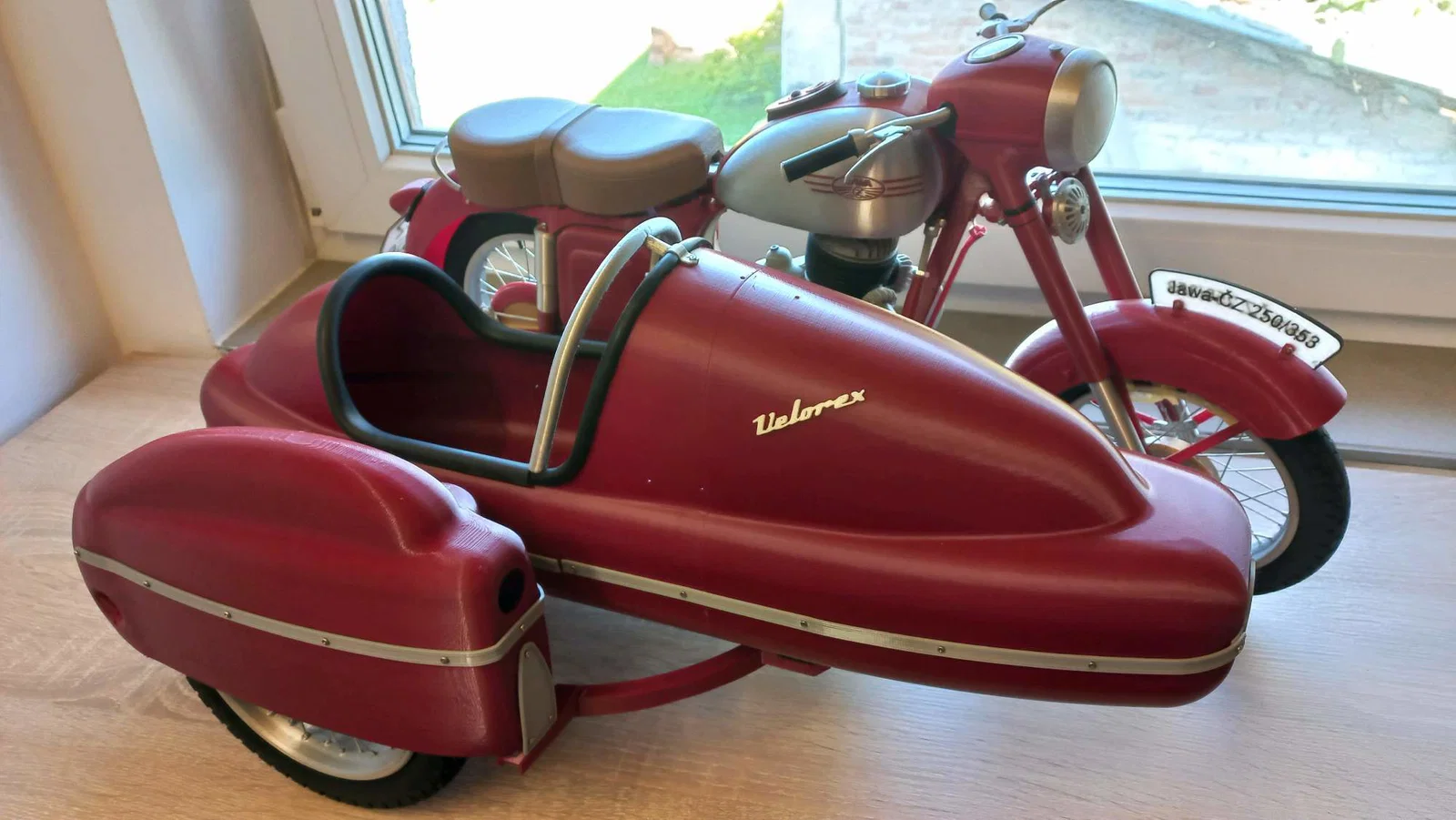

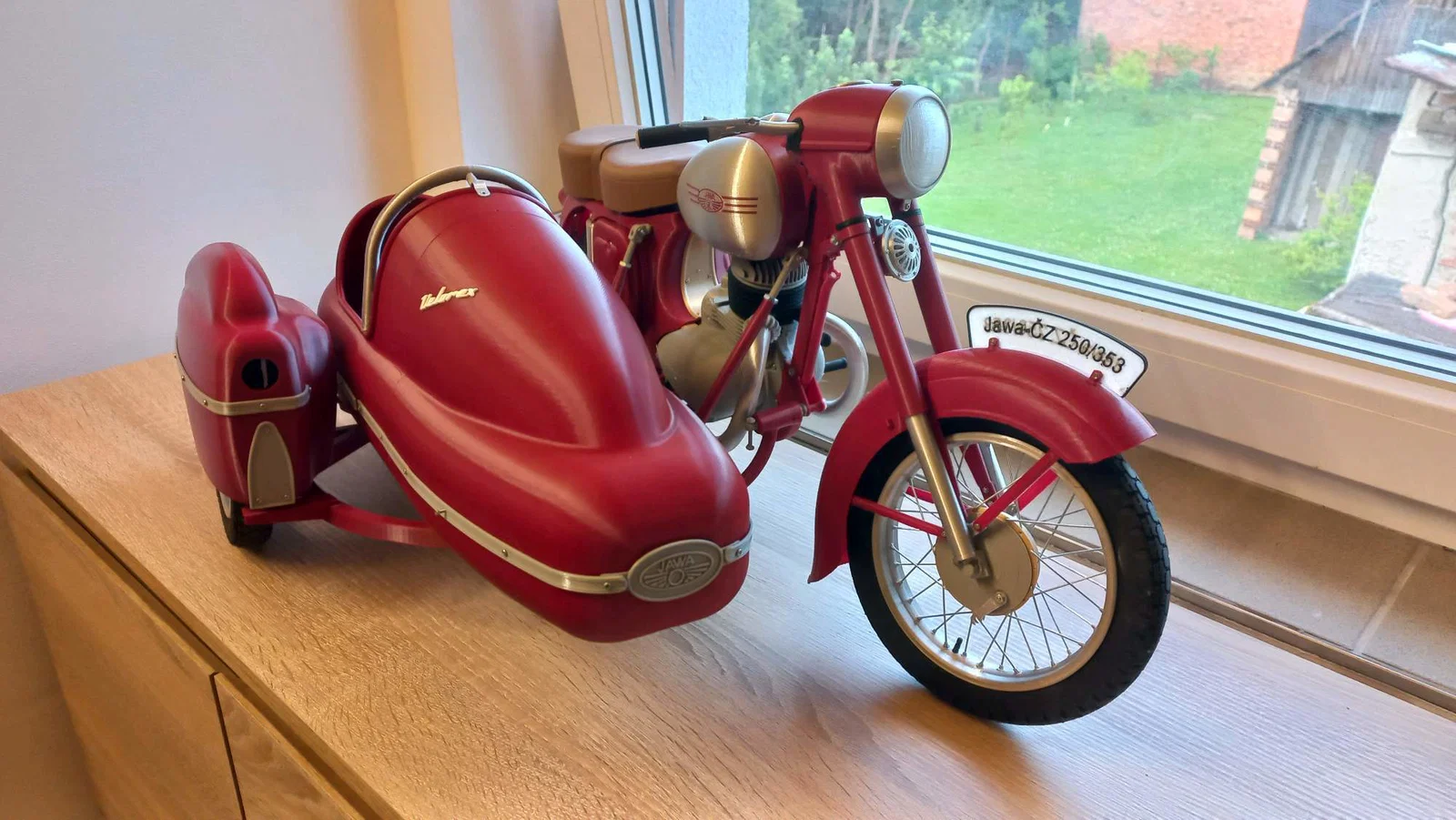

Sidecar Velorex 560 - PHẦN 3 - Thân sidecar và chắn bùn

Hy vọng PART No.2 làm bạn thấy vui :)

Như thường lệ, bộ phận của model có cả chi tiết lớn lẫn chi tiết rất nhỏ, nên nhớ xem kỹ phần mô tả và hình ảnh đính kèm. Khi lắp ráp thì phải cực kỳ cẩn thận, làm từ từ và chắc tay. Nếu lỡ làm hư hoặc gãy chi tiết nào dù đã cẩn thận hết mức, bạn nên “hàn” lại bằng mỏ hàn (soldering gun) thay vì dán bằng keo 502 (super glue).

Hôm nay mình chuẩn bị cho bạn các thanh nối (connection rods) để liên kết khung sidecar với xe máy.

Nếu bạn cần thêm hình để dễ hiểu hơn, có thể xem ở đây:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

Trước tiên mình bắt đầu với thân chính của sidecar – phần to nhất của sidecar

Hướng dẫn in:

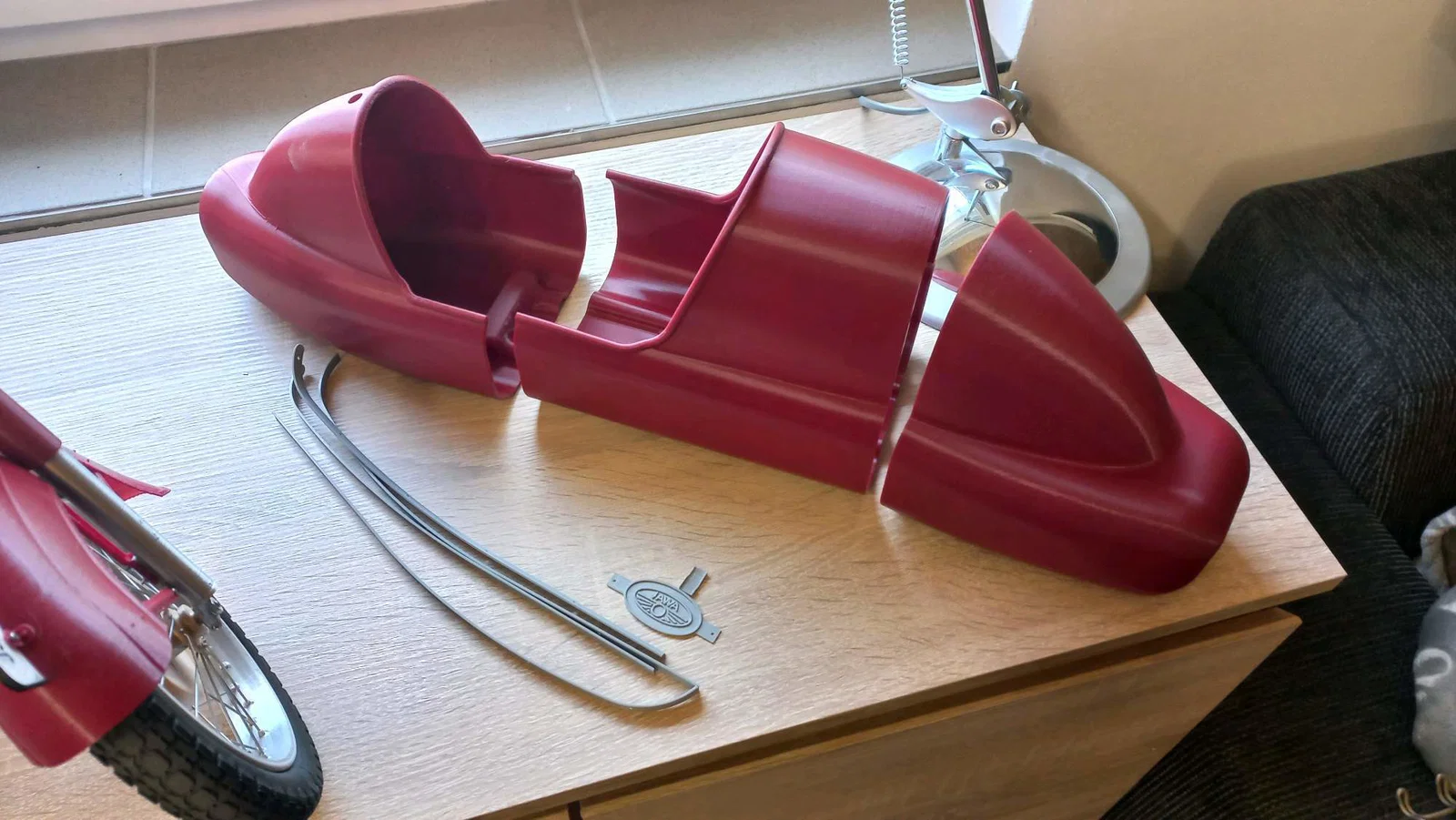

Thân chính được chia thành 3 phần để vừa với bàn thép của Prusa Mk3/4. Nếu máy bạn có bàn in nhỏ hơn thì có kèm STL của thân nguyên khối (không chia), bạn có thể tự cắt theo nhu cầu

• _bodypart1 - 1 cái, PLA đỏ, infill 30%, layer 0.15-0.2.
• _bodypart2 - 1 cái, PLA đỏ, infill 30%, layer 0.15-0.2.
• _bodypart3 - 1 cái, PLA đỏ, infill 30%, layer 0.15-0.2.

hoặc

• _bodycomplete - 1 cái, PLA đỏ, infill 30%, layer 0.15-0.2.
• _sidecarhandle - 1 cái, PLA chrome, infill 40%, layer 0.15-0.2.
• _handleholder - 1 cái, PLA chrome, infill 30%, layer 0.15-0.2.
• _velorexlogo - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _decorative_moldingL - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _decorative_moldingR - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.

Cả hai nẹp trang trí (decorative moldings) đều cần chia thành 2 mảnh tùy theo kích thước máy in của bạn, rồi dán lại thành 1 mảnh sau khi in.

• _trimcover - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _velorexlogo2 - 1 cái, PLA trắng, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

• Dán _body_part1, body_part2 và bodypart3 lại thành một khối.
• Uốn nhẹ phần đầu của _velorexlogo theo đúng độ cong của thân.
• Bắt _decorative_molding_L, decorative_moldingR và _velorexlogo lên cụm thân bằng vít M1.6-3.

• Ở phía sau, dán chỗ nối của hai nẹp trang trí lại và chụp nắp (cap) lên.

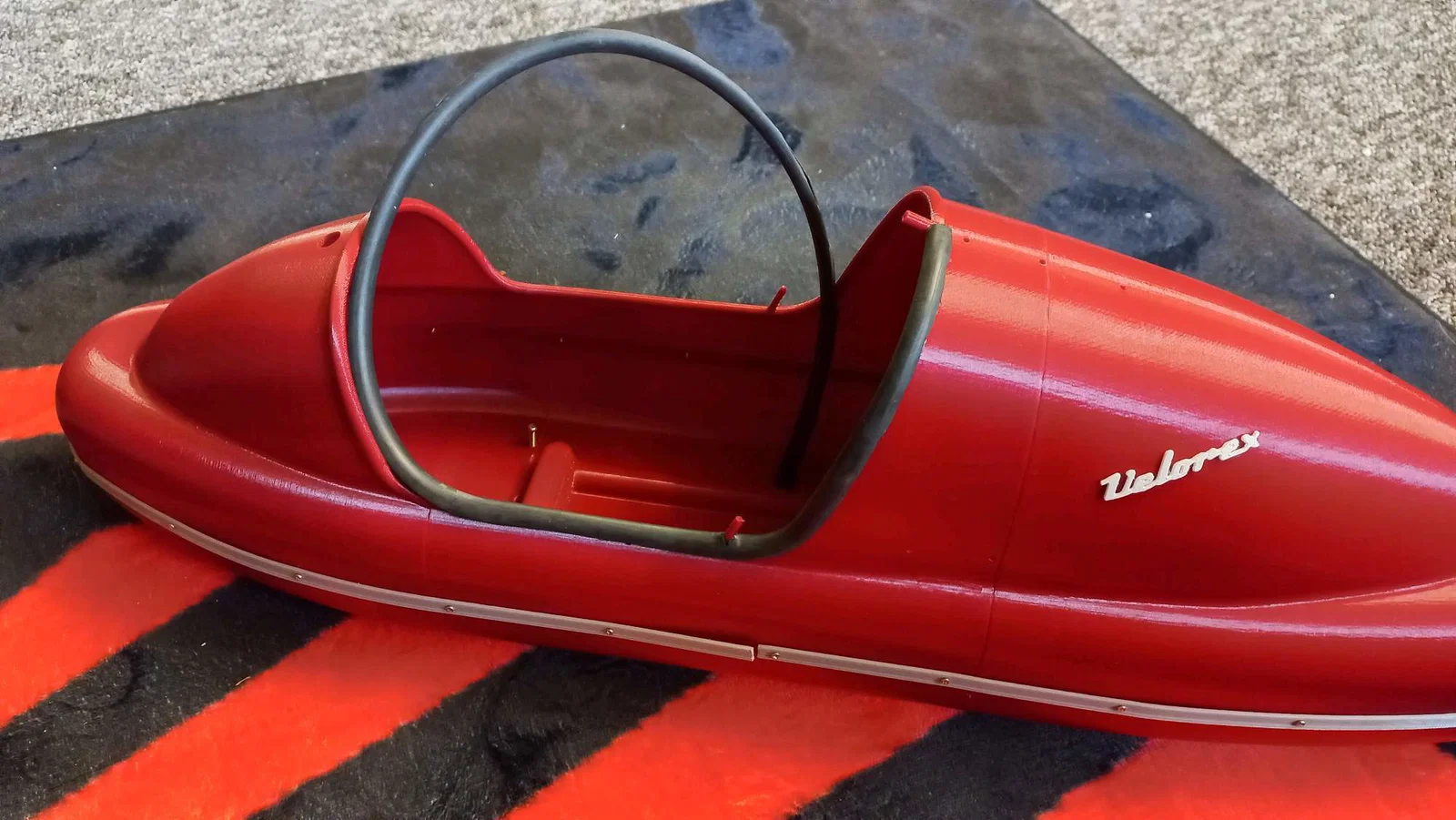

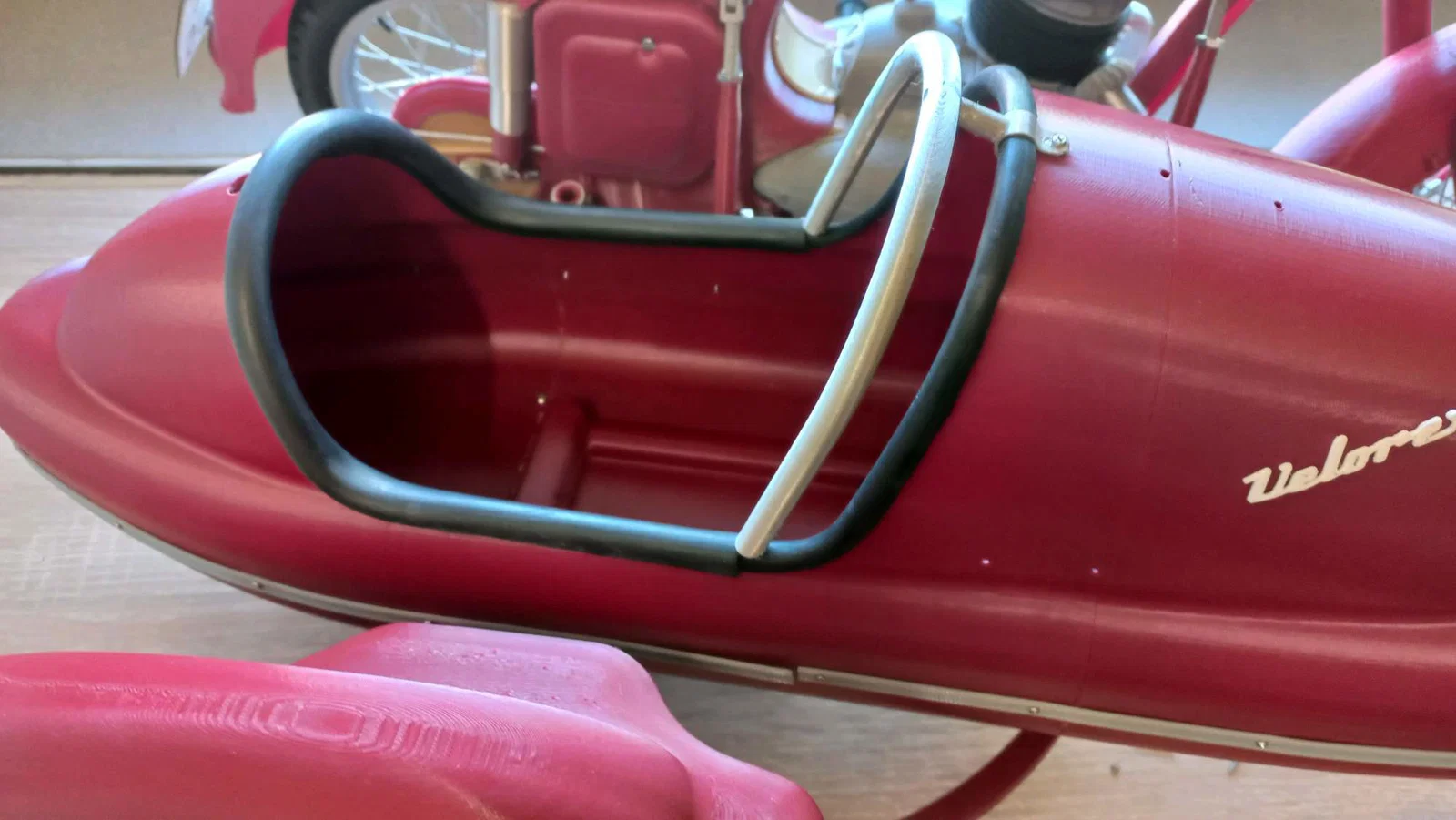

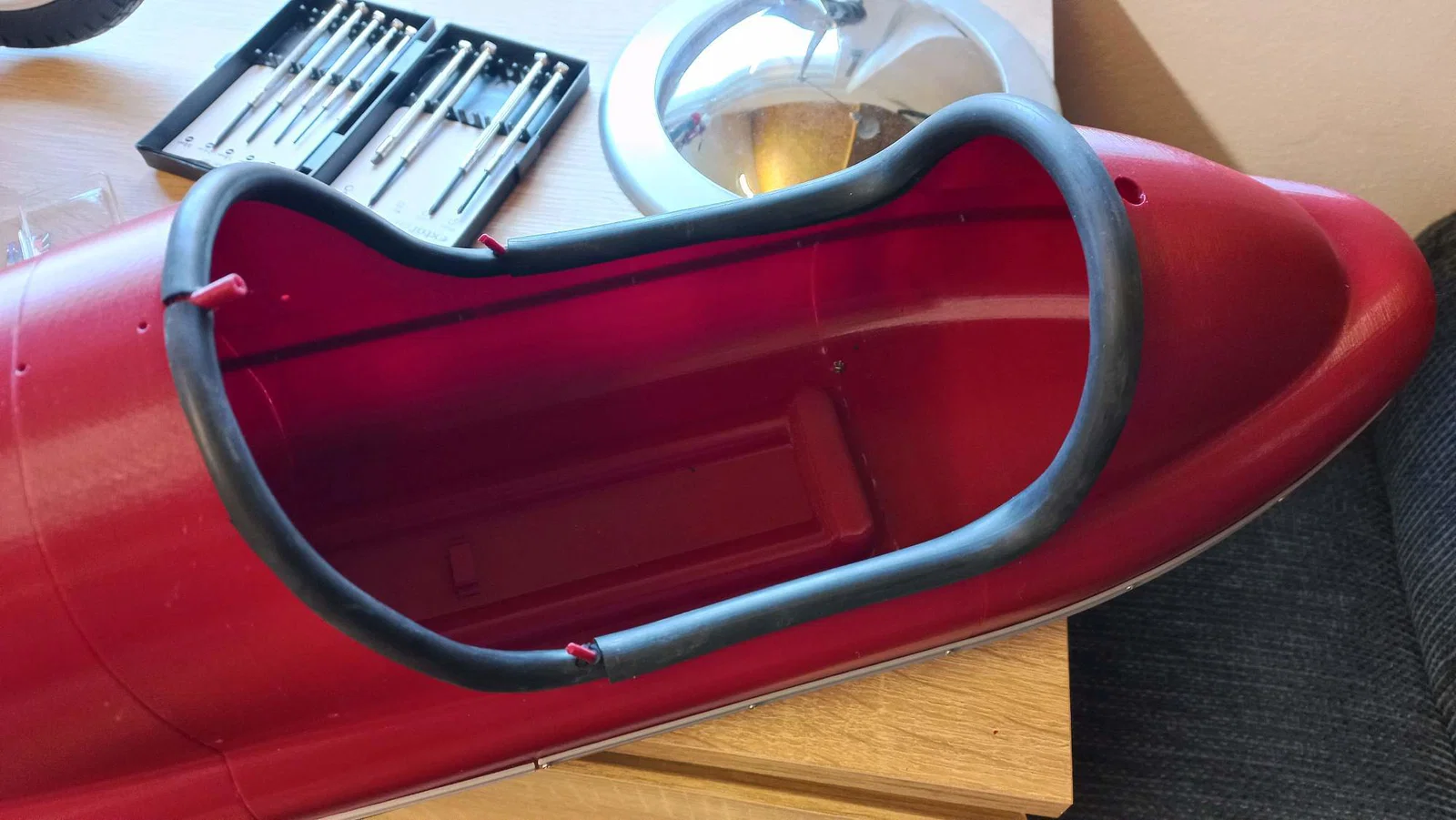

• Dán một viền cao su (rubber sleeve) làm từ ống cao su cắt ra vào mép cửa hút (inlet opening). Khi dán, kéo căng cao su kỹ để không bị nhăn. Xem hình.

• Dán miếng cao su thứ hai lên mép lỗ theo như hình.

• Luồn _handleholder vào bản lề phía trước và siết bằng vít M1.6-5 kèm ê-cu.
• Luồn _sidecarhandle vào hai bản lề phía sau và bắt vào _handleholder bằng vít M1.6-12.

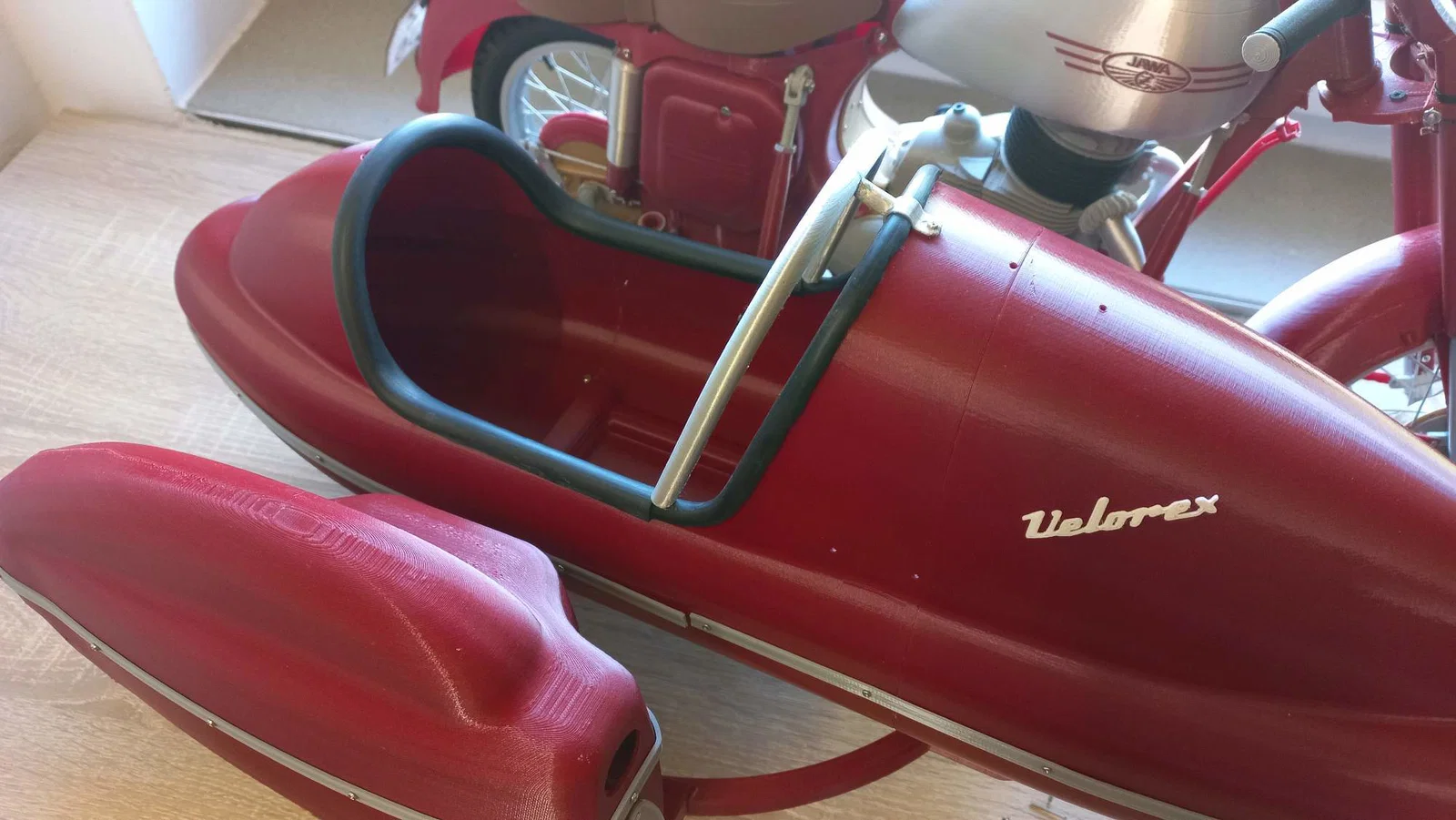

• Dán _velorexlogo2.stl lên cụm thân chính. Trước đó cần uốn theo độ cong của thân.

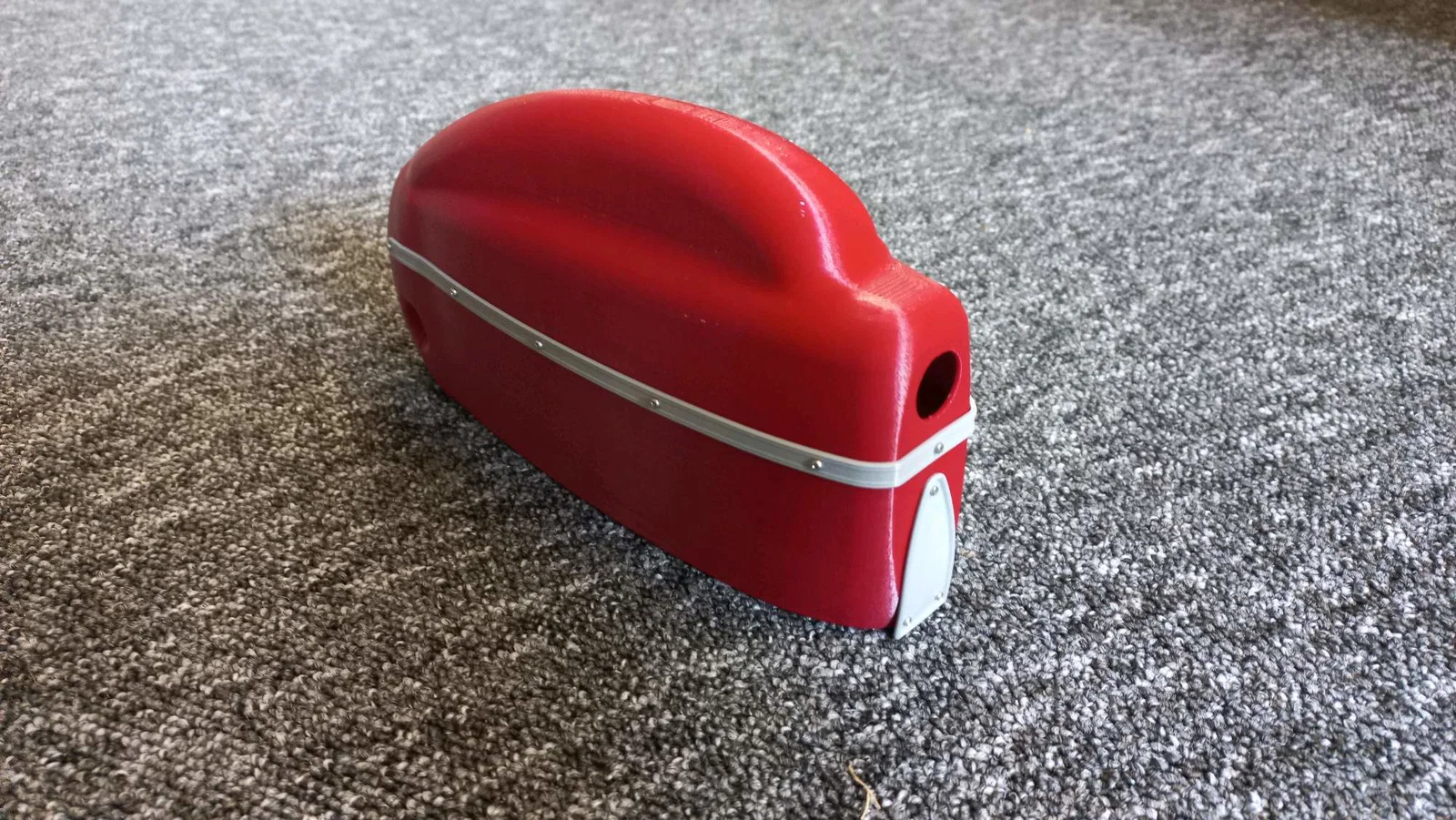

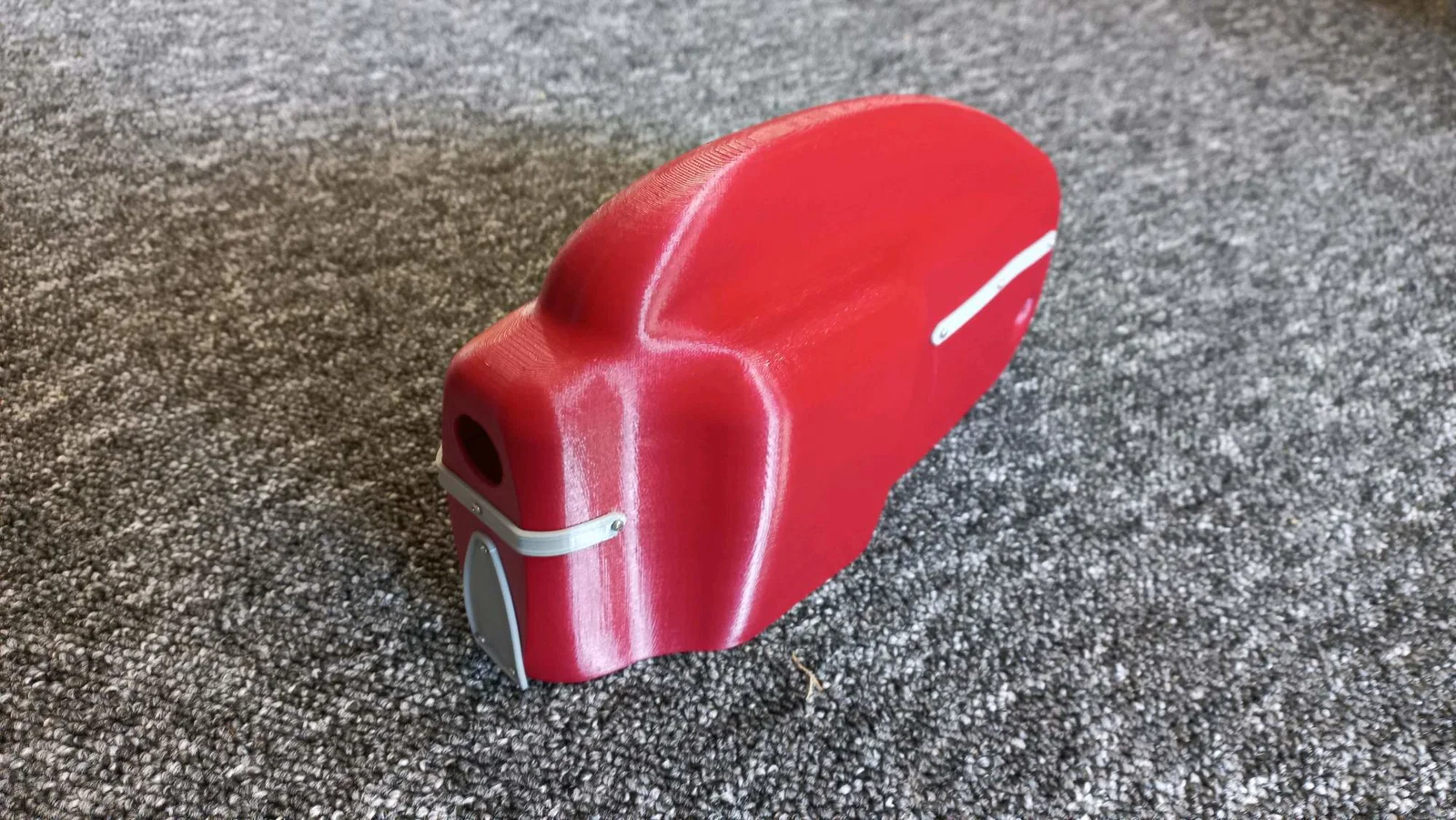

Tiếp theo mình hoàn thiện chắn bùn (fender)

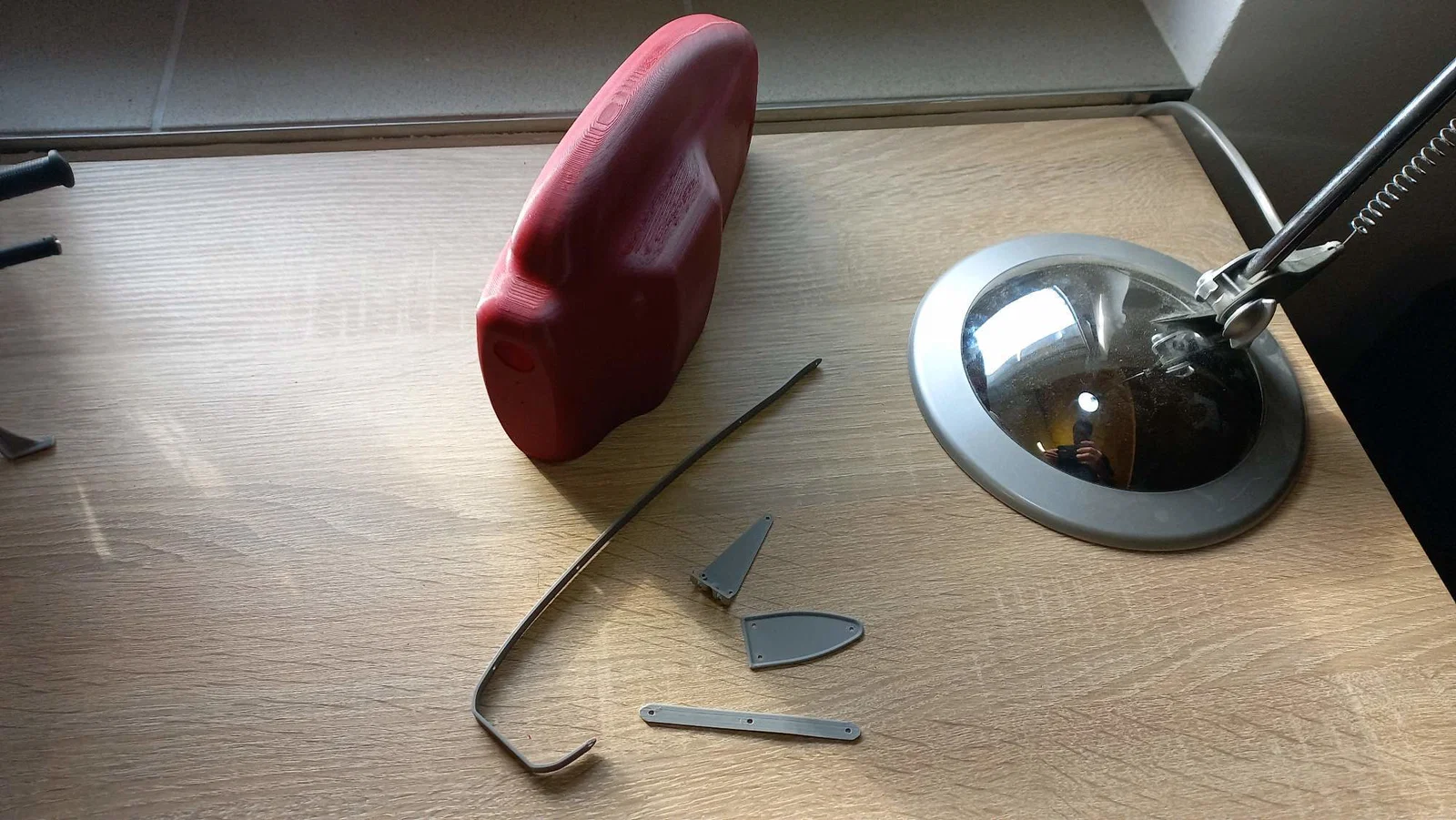

Hướng dẫn in:

• _sidecarfender - 1 cái, PLA đỏ, infill 50%, layer 0.15-0.2.
• _decorative_moldinglong - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _decorative_moldingshort - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _fender_frontcover - 1 cái, PLA xám/chrome, infill 100%, layer 0.15-0.2.
• _front_fenderholder - 1 cái, PLA xám, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

• Bắt _decorative_moldinglong và _decorative_moldingshort lên _sidecarfender bằng vít M1.6-3.
• Bắt _fender_frontcover và _front_fenderholder bằng vít M1.6-4.

Vậy thôi… tạm thời tới đây :)

Bill of material:

• 1x nutM1.6
• 32x screw M1.6-3 mm
• 3x screw M1.6-4 mm
• 1x screw M1.6-5 mm
• 1x screw M1.6-12 mm
• 1m ống cao su (đường kính trong khoảng 5mm), ví dụ https://www.aditeg.cz/eshop-0104not.tpe65-p-profil.html
• 1m ống cao su (đường kính trong khoảng 6-7mm), ví dụ 1753 Pryžový profil tvaru "P" s dutinkou, 29x8/1,5mm, EPDM 70ShA v Kompaktní profily na www.tbepox.cz
• superglue

Hy vọng bạn làm vui và mọi thứ ráp vô đều trơn tru.

Nhớ đón phần tiếp theo nha. PART No.4 hiện đang làm dở ;)

PART No.4 có ở đây: Sidecar Velorex 560 - PART No.4 - Wheel suspension + main body holders od autora jawarmaniak | Stáhněte si zdarma STL model | Printables.com
