Sidecar Velorex 560 - PART No.4 - Wheel suspension + main body holders

Hy vọng phần 3 đem lại niềm vui cho bạn :)

Như thường lệ, part của model này gồm mấy chi tiết khá to nhưng cũng có những chi tiết rất nhỏ, nên nhớ đọc kỹ mô tả và xem hình đính kèm. Lúc lắp ráp thì hãy cực kỳ cẩn thận, làm chậm rãi và từ tốn. Nếu lỡ làm hư hoặc gãy chi tiết dù đã rất cẩn thận, bạn nên “hàn” lại bằng mỏ hàn (soldering gun) thay vì dán bằng keo 502 (super glue).

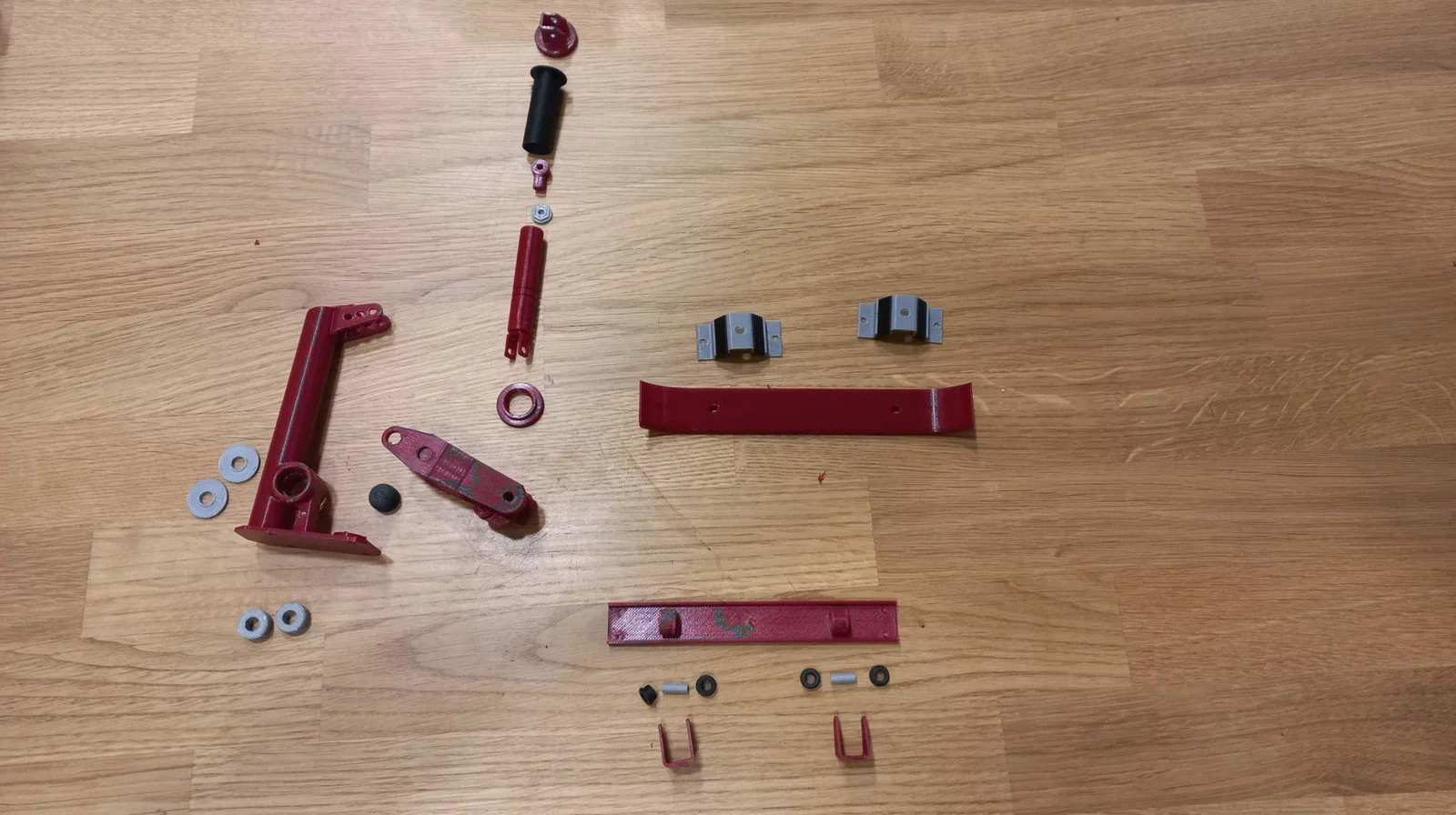

Hôm nay mình chuẩn bị cho bạn toàn bộ các thanh liên kết (connection rods) để nối khung sidecar với xe máy.

Nếu cần thêm hình để dễ hình dung hơn, bạn xem ở đây:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

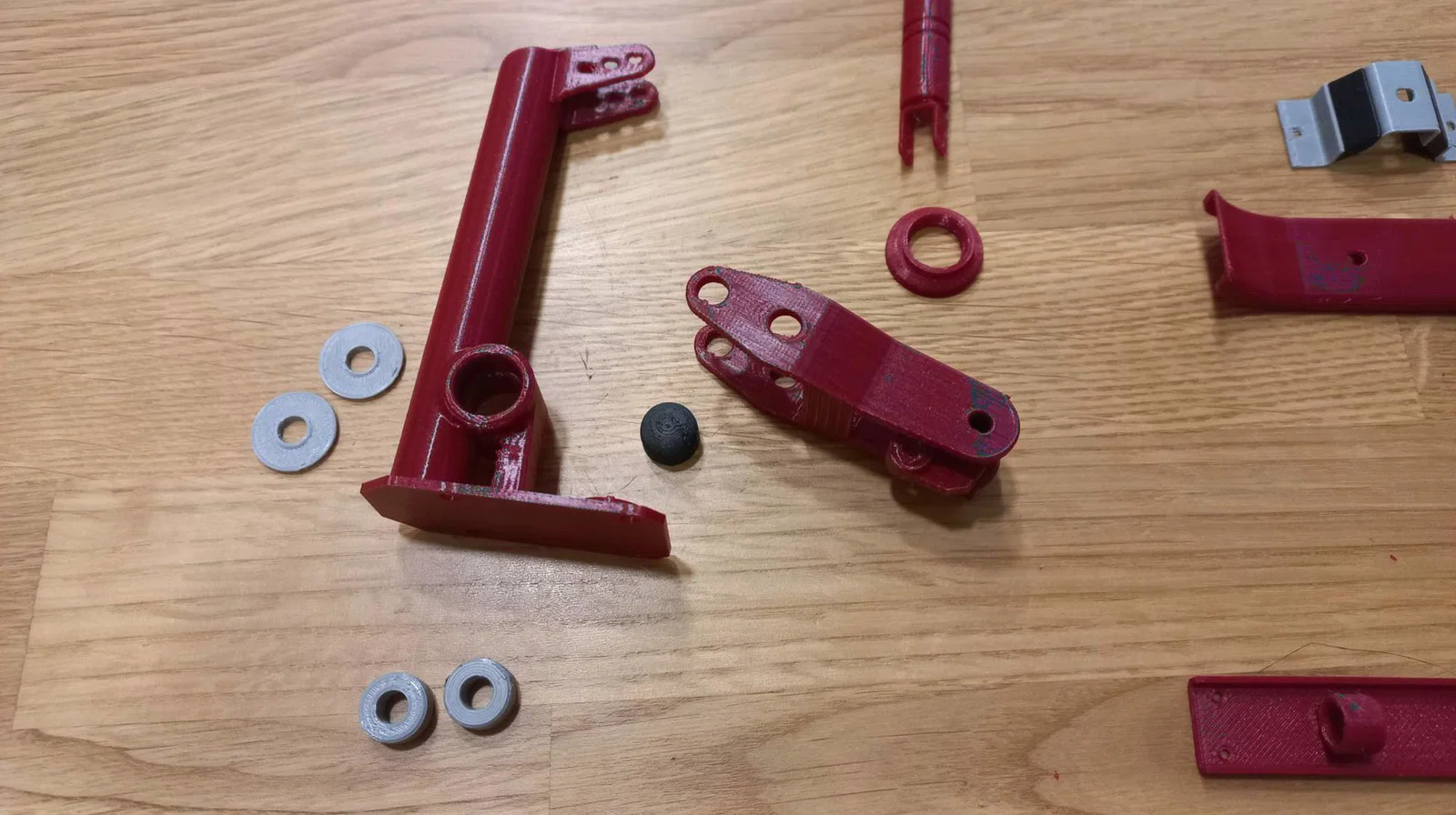

Trước hết mình bắt đầu với wheel suspension

Hướng dẫn in (Printing instruction):

• holder - 1 cái, PLA đỏ, infill 50%, layer 0.15-0.2.
• swing_fork - 1 cái, PLA đỏ, infill 50%, layer 0.15-0.2.
• stopper - 1 cái, PLA/TPU đen, infill 20%, layer 0.15-0.2.
• bearing_cap - 2 cái, PLA xám, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp (Assembly instruction):

• Dán stopper vào đúng vị trí trên holder.
• Taro ren M4 trong swing_fork và vặn thanh ren (threaded rod) dài 58 mm vào.
• Ép/lắp 2 vòng bi (bearings) số 685ZZ vào holder.
• Đậy vòng bi bằng bearing_caps.
• Trượt/lắp swing_fork.
• Cố định bằng bu-lông M5 và ê-cu thấp (low nut).

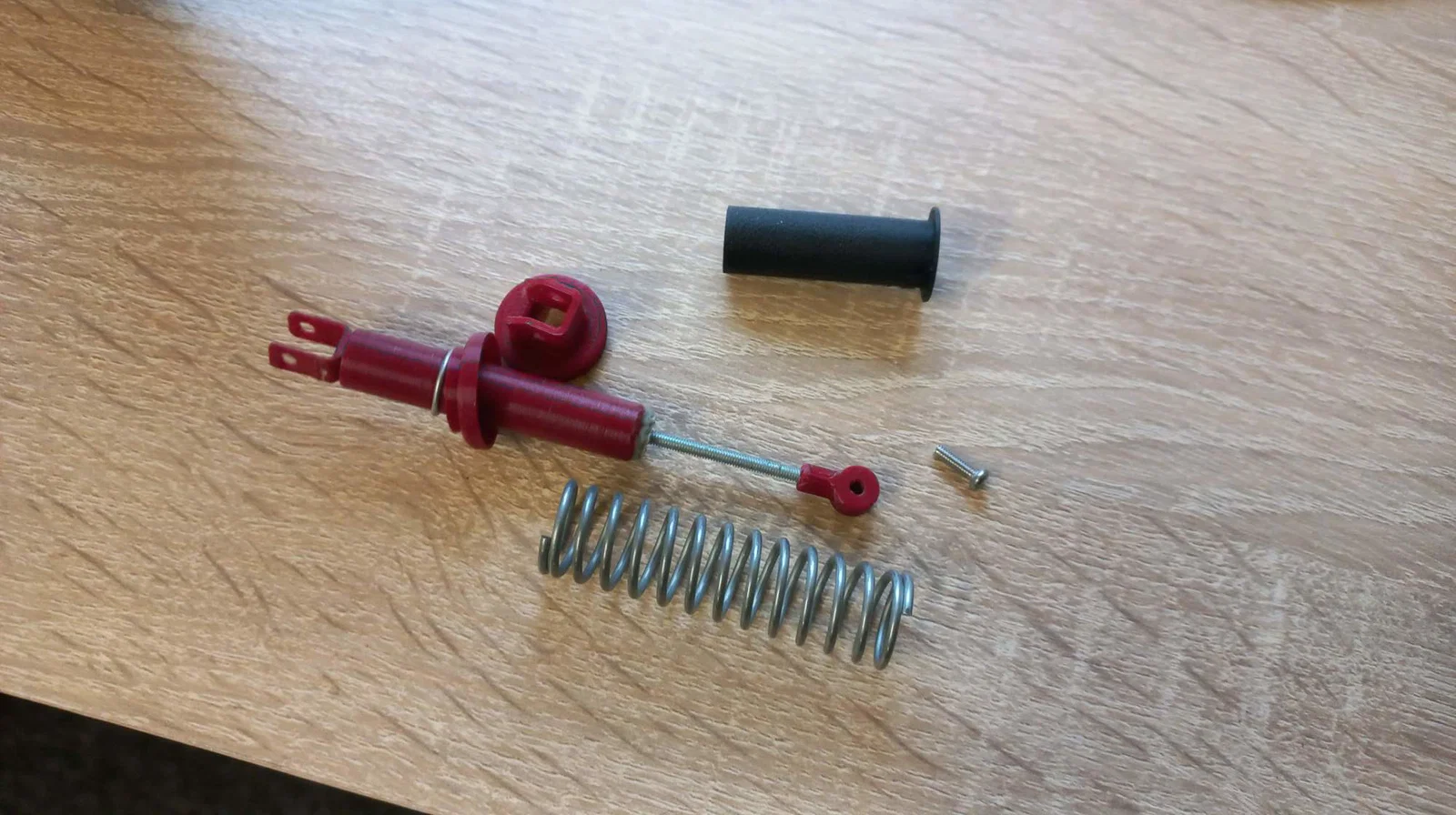

Thứ hai, mình hoàn thiện shock absorber

Hướng dẫn in (Printing instruction):

• dumper_body - 1 cái, PLA đỏ, infill 40%, layer 0.15-0.2.
• dumper_eye - 1 cái, PLA đỏ, infill 40%, layer 0.15-0.2.
• dumper_top_hinge - 1 cái, PLA đỏ, infill 100%, layer 0.15-0.2.
• dumper_bottom_spring_stopper - 1 cái, PLA đỏ, infill 100%, layer 0.15-0.2.
• dumper_cover - 1 cái, PLA đen, infill 100%, layer 0.15-0.2.
• dumper_cap - 1 cái, PLA xám, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp (Assembly instruction):

• Luồn dumper_cap vào vít M2.5-30 DIN84.
• Vặn vít vào dumper_eye sâu đến mức khoảng hở giữa đầu vít và dumper_eye là 25 mm. Nếu muốn bạn có thể cố định bằng super glue.

• Đưa cụm này vào dumper_body và dán dumper_cap lên dumper_body — hoặc tốt hơn là “hàn” bằng mỏ hàn.

• Uốn một cái vòng từ đoạn dây thép đường kính 1 mm, rồi xỏ vào rãnh trên dumper_body. Bạn có thể chọn rãnh nào cũng được. Nếu chọn rãnh phía trên thì giảm xóc sẽ có lò xo cứng hơn.

• Xỏ dumper_bottom_spring_stopper vào cái vòng này. Trượt lò xo và dumper_cover vào. Dùng dumper_top_hinge để gập/khóa toàn bộ cụm lại.

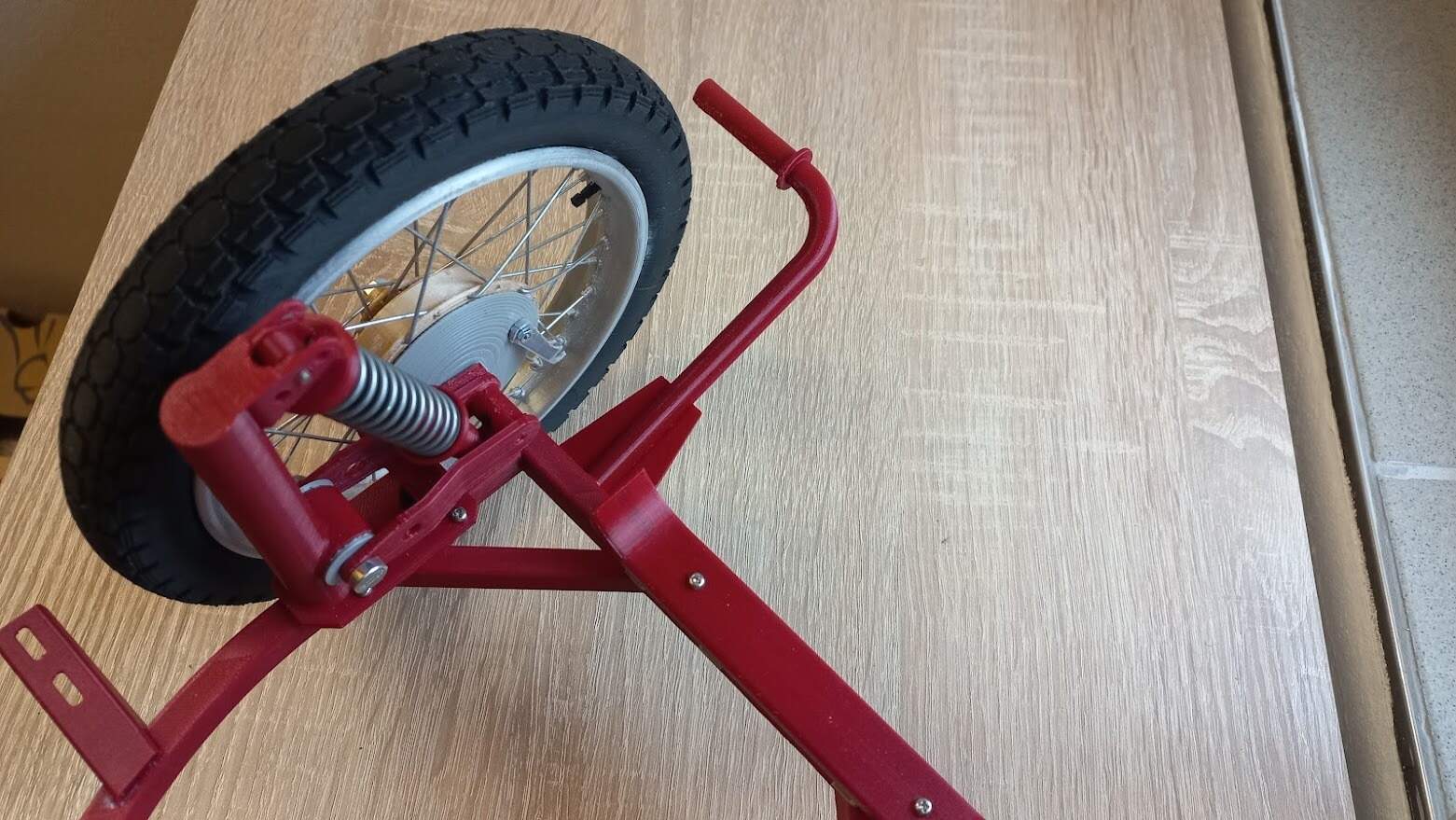

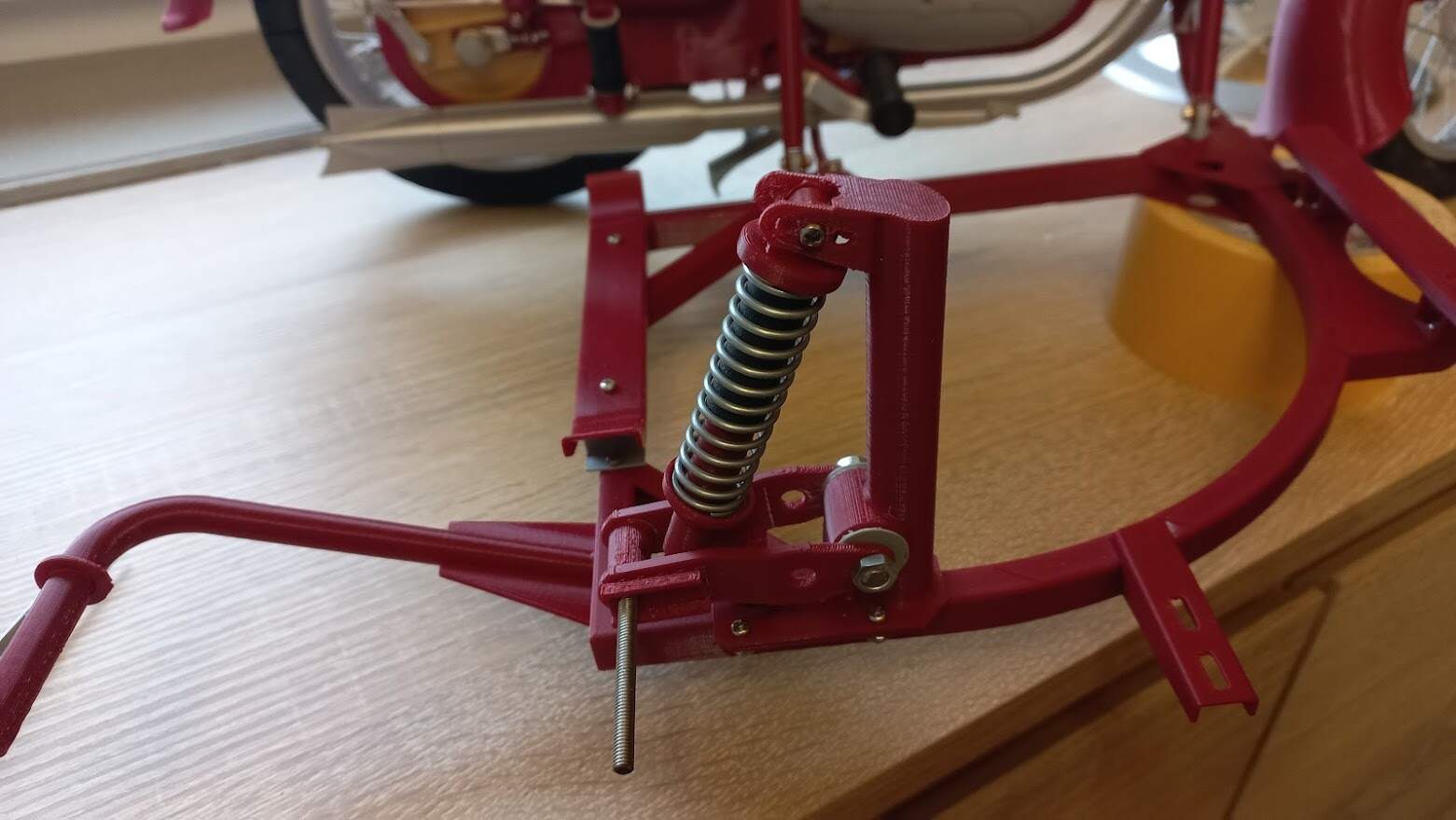

• Bạn có thể gắn shock absorber đã lắp như trên vào wheel suspension bằng 2 con vít 2.5.

• Bắt toàn bộ cụm lên khung sidecar bằng 4 vít M2.5-5 kèm ê-cu.

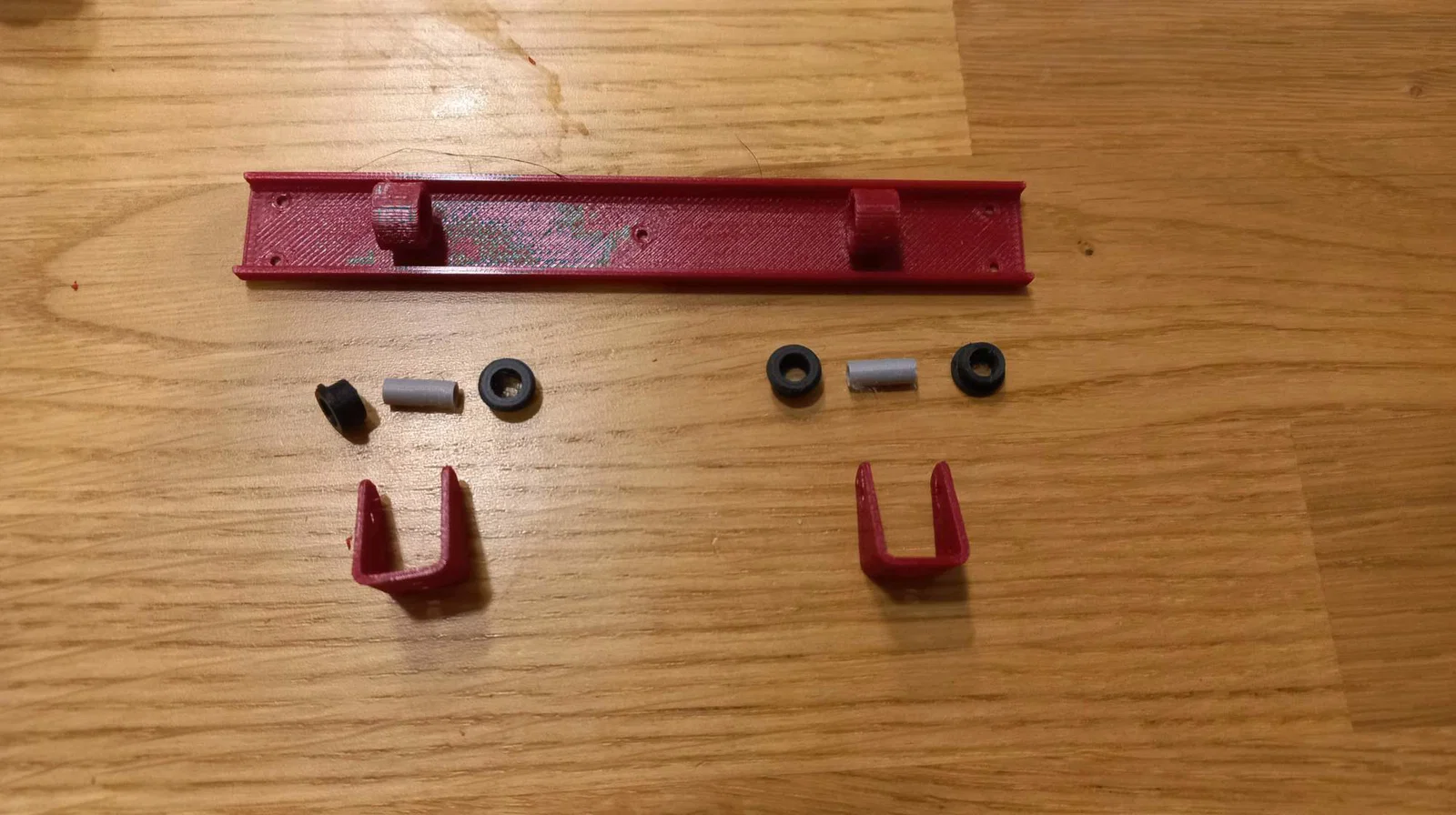

Thứ ba, mình hoàn thiện main body holders

Hướng dẫn in (Printing instruction):

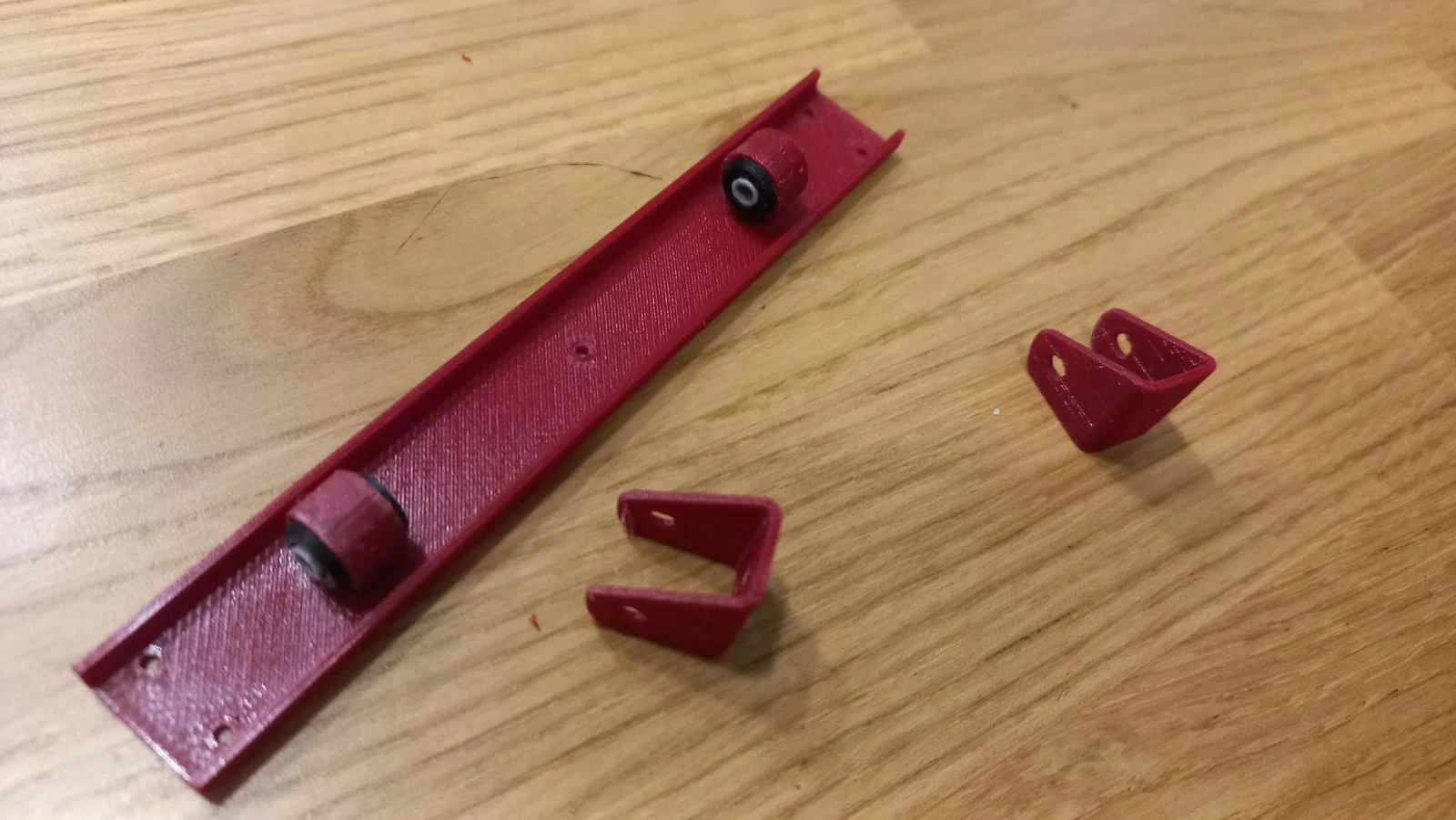

• front_holder - 1 cái, PLA đỏ, infill 50%, layer 0.15-0.2.
• front_catch - 2 cái, PLA đỏ, infill 100%, layer 0.15-0.2.
• rear_holder - 1 cái, PLA đỏ, infill 100%, layer 0.15-0.2.
• front_silentblock_insert - 2 cái, PLA xám, infill 100%, layer 0.15-0.2.
• front_silentblock - 4 cái, PLA/TPU đen, infill 100%, layer 0.15-0.2.

Nếu bạn có bộ MMU, bạn có thể in 2 chi tiết tiếp theo cùng lúc thành 1 part. Nếu không thì cần in rời từng part và dán lại sau khi in.

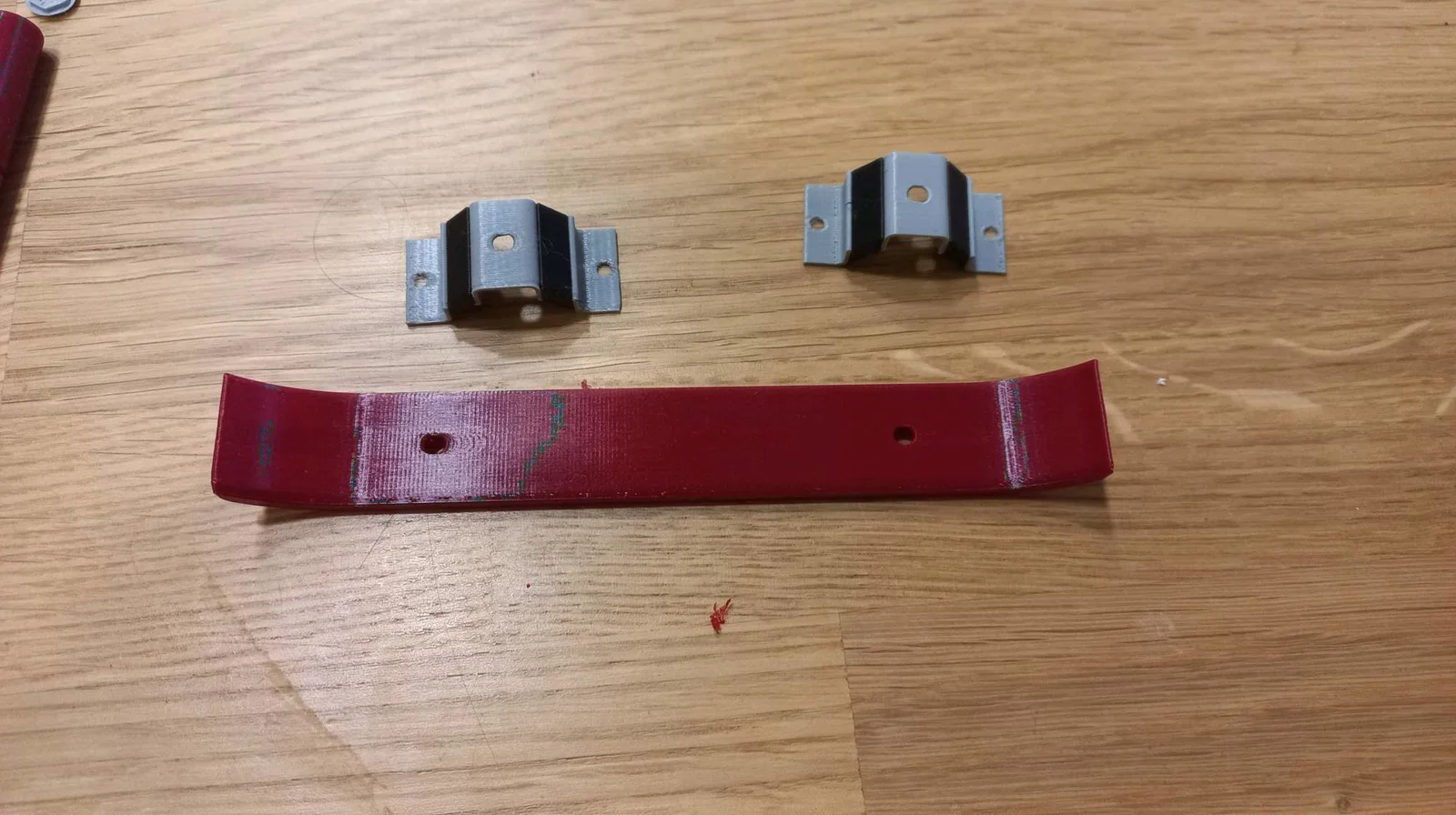

• rear_silentblock_01 - 2 cái, PLA/TPU đen, infill 40%, layer 0.15-0.2.
• rear_silentblock_01 - 2 cái, PLA xám, infill 100%, layer 0.15-0.2.

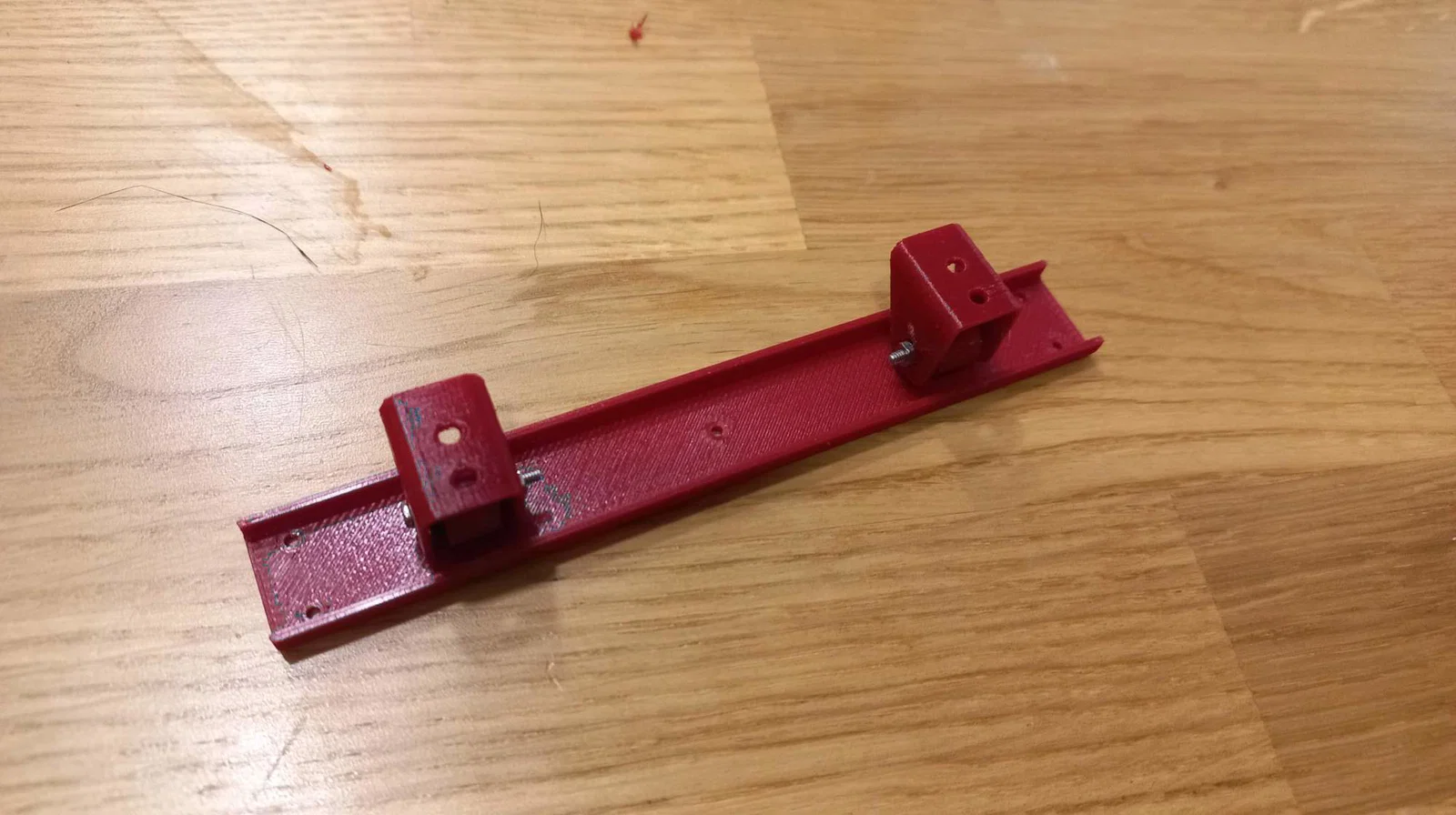

Hướng dẫn lắp (Assembly instruction):

• Dán 4 cái front_silentblock vào front_holder và dán 2 cái front_silentblock_inserts.
• Luồn front_catches vào và bắt bằng vít M2.5-12 kèm ê-cu.

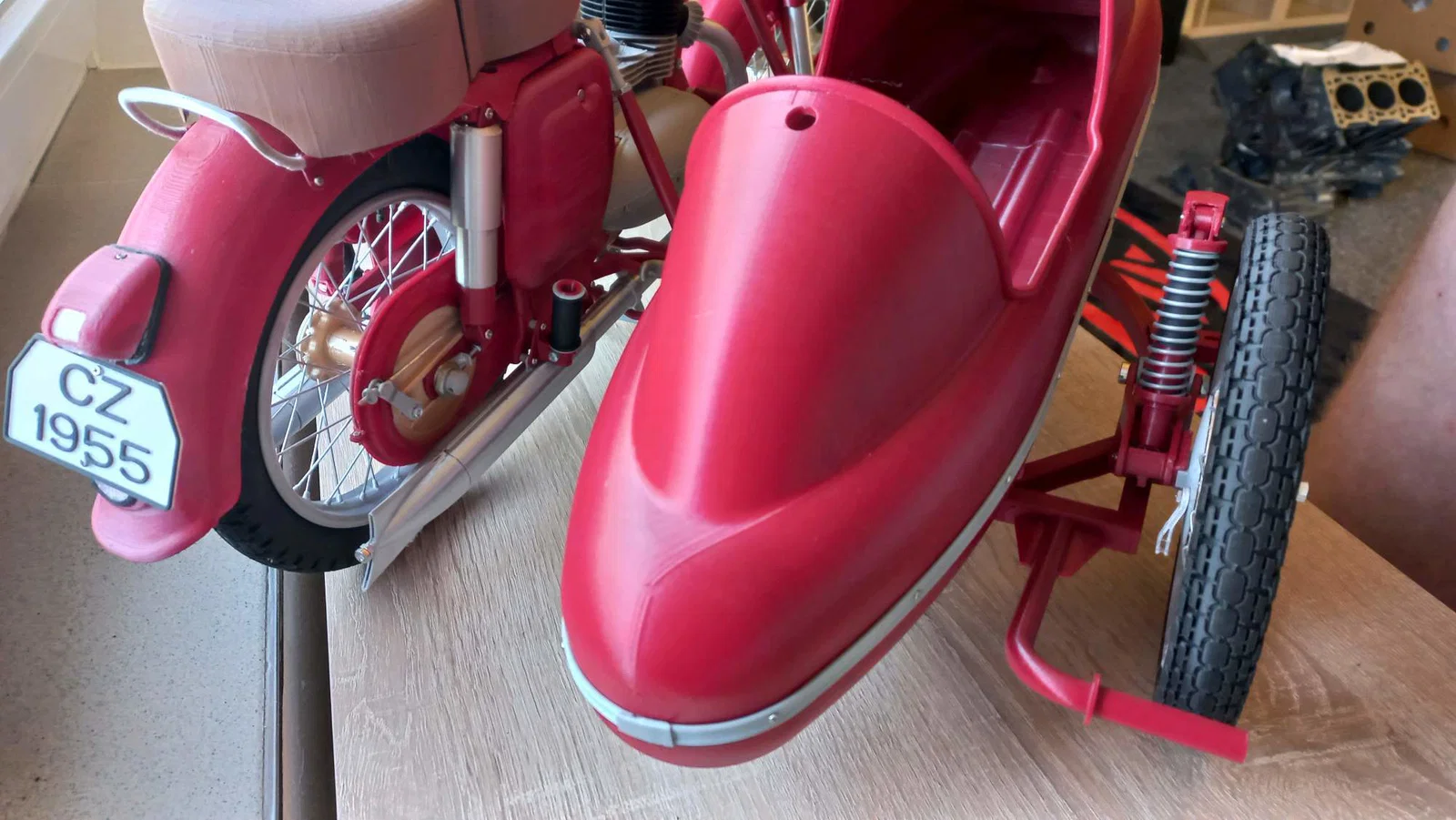

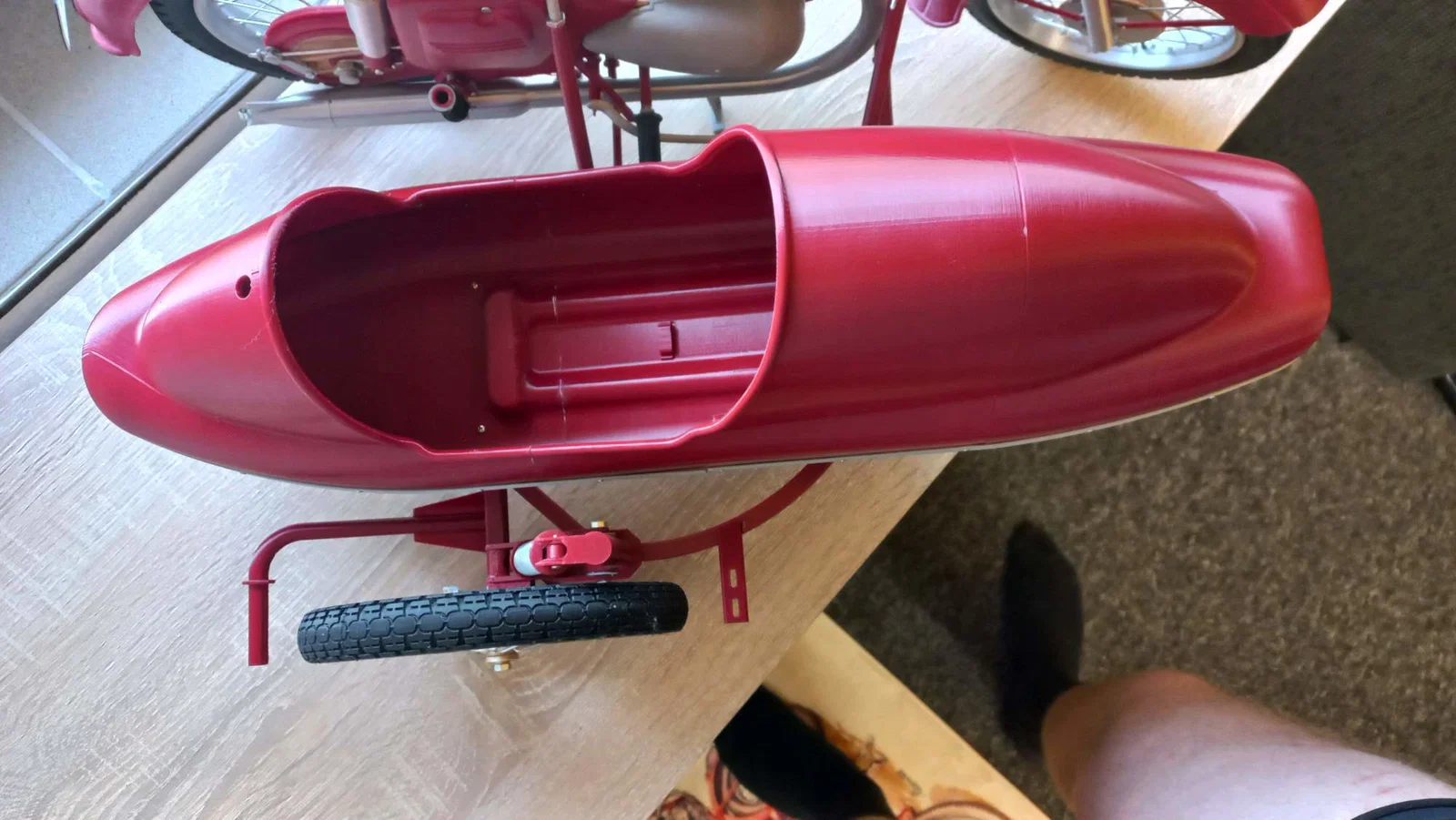

Giờ thì bạn có thể hoàn thiện sidecar và bắt nó lên xe máy

Hướng dẫn in (Printing instruction):

• frame_silenblock - 2 cái, PLA/TPU đen, infill 30%, layer 0.15-0.2.

Hướng dẫn lắp (Assembly instruction):

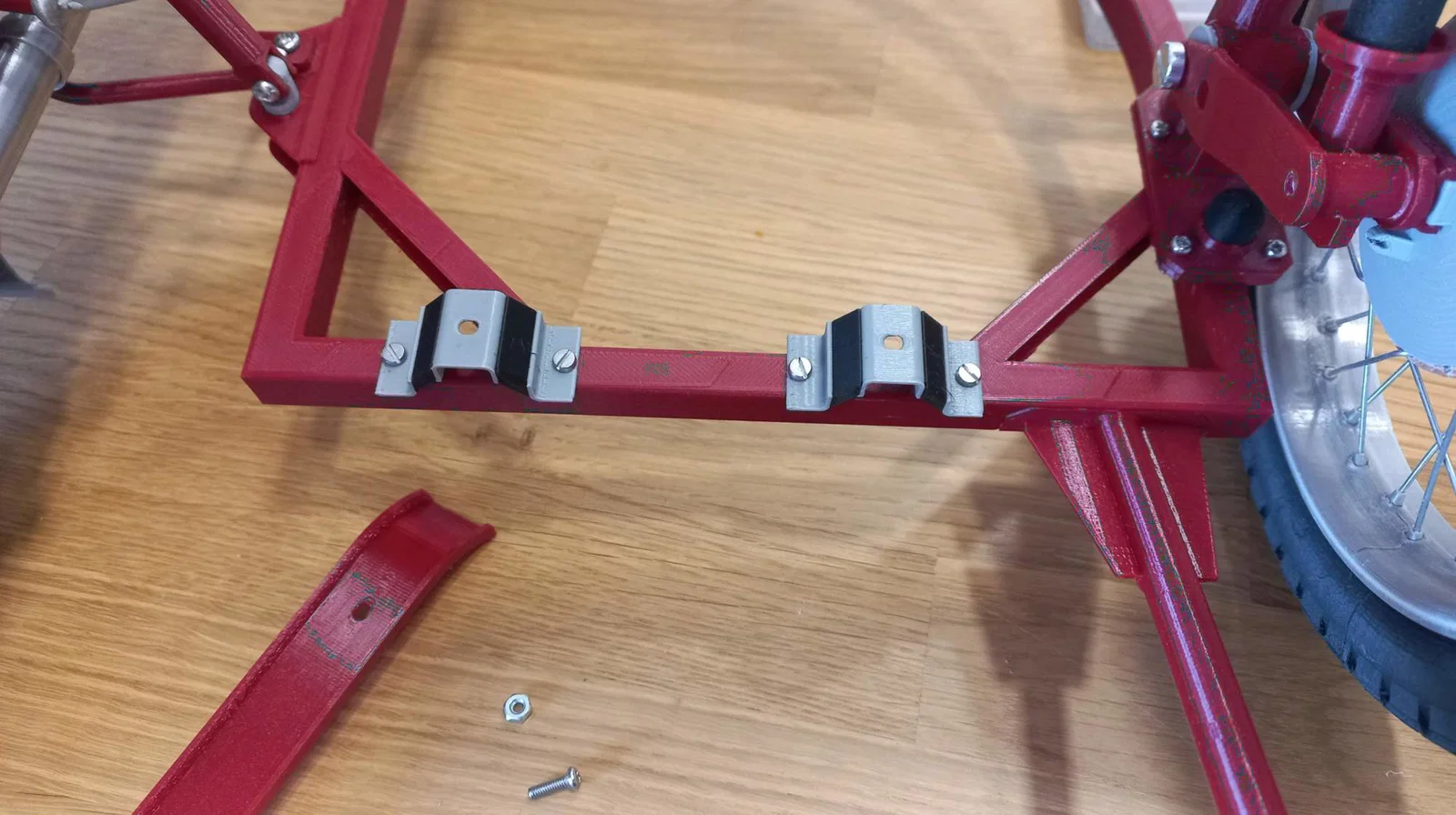

• Dán frame_silenblock vào frame.

• Bắt cả hai rear silenblocks vào frame bằng vít M2-14 kèm ê-cu.

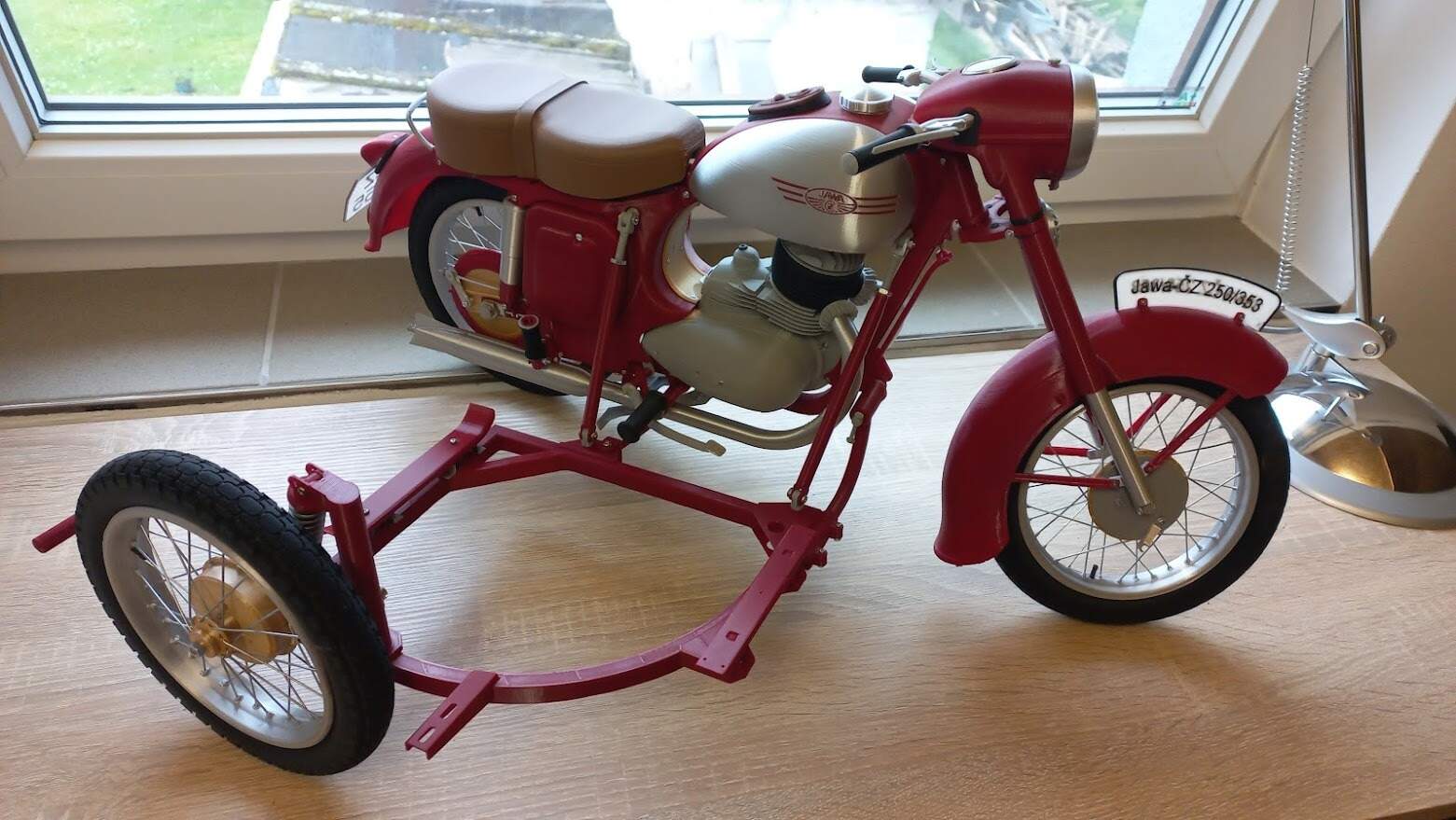

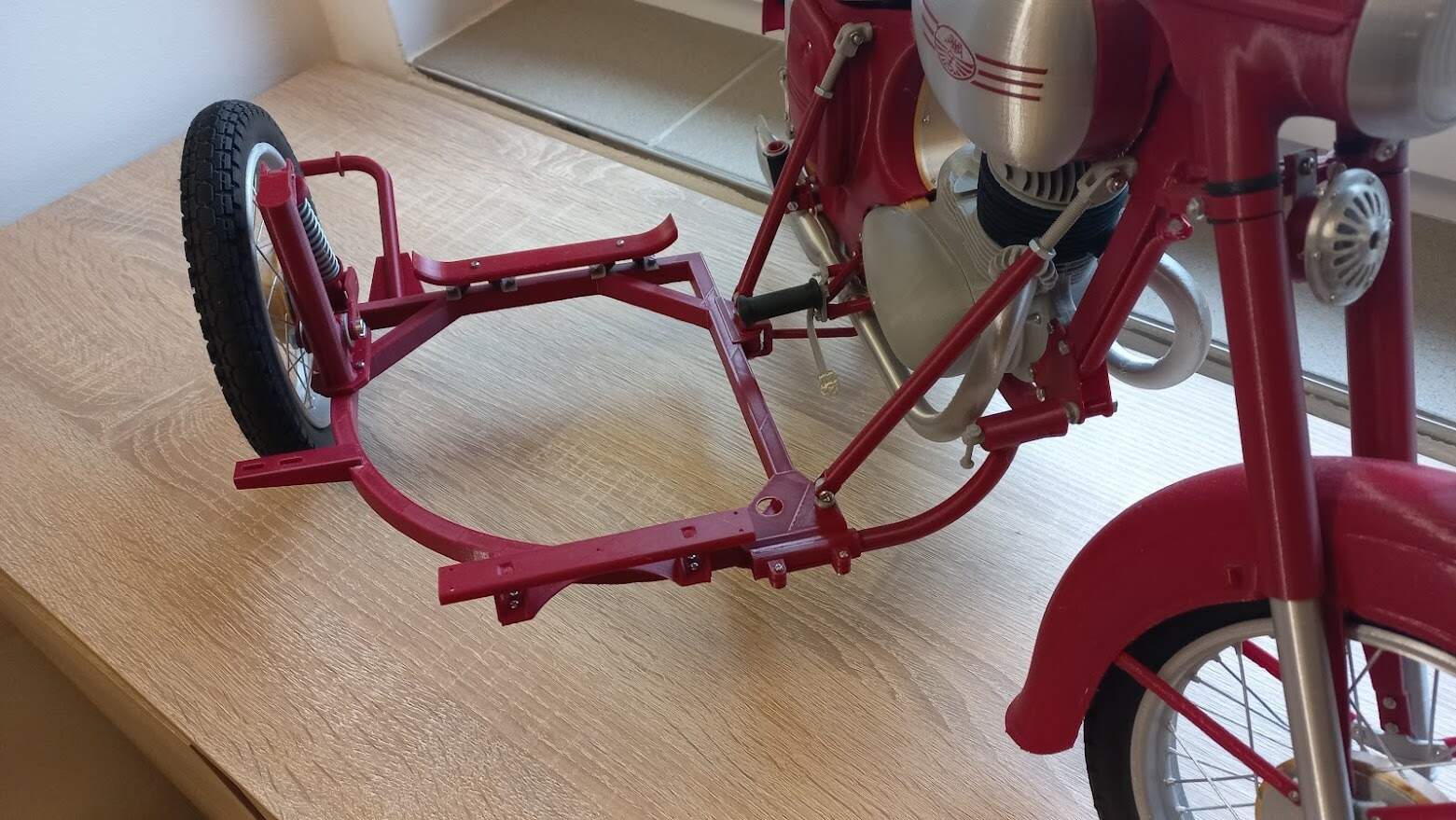

• Nối khung sidecar vào xe máy như hình.

• Làm bánh trước từ phần số 7 của bộ xe máy, kèm bộ brake shield hoàn chỉnh. Bánh này trượt vào thanh ren (threaded rod) trên wheel suspension và siết bằng ê-cu thấp M4 kèm shim.

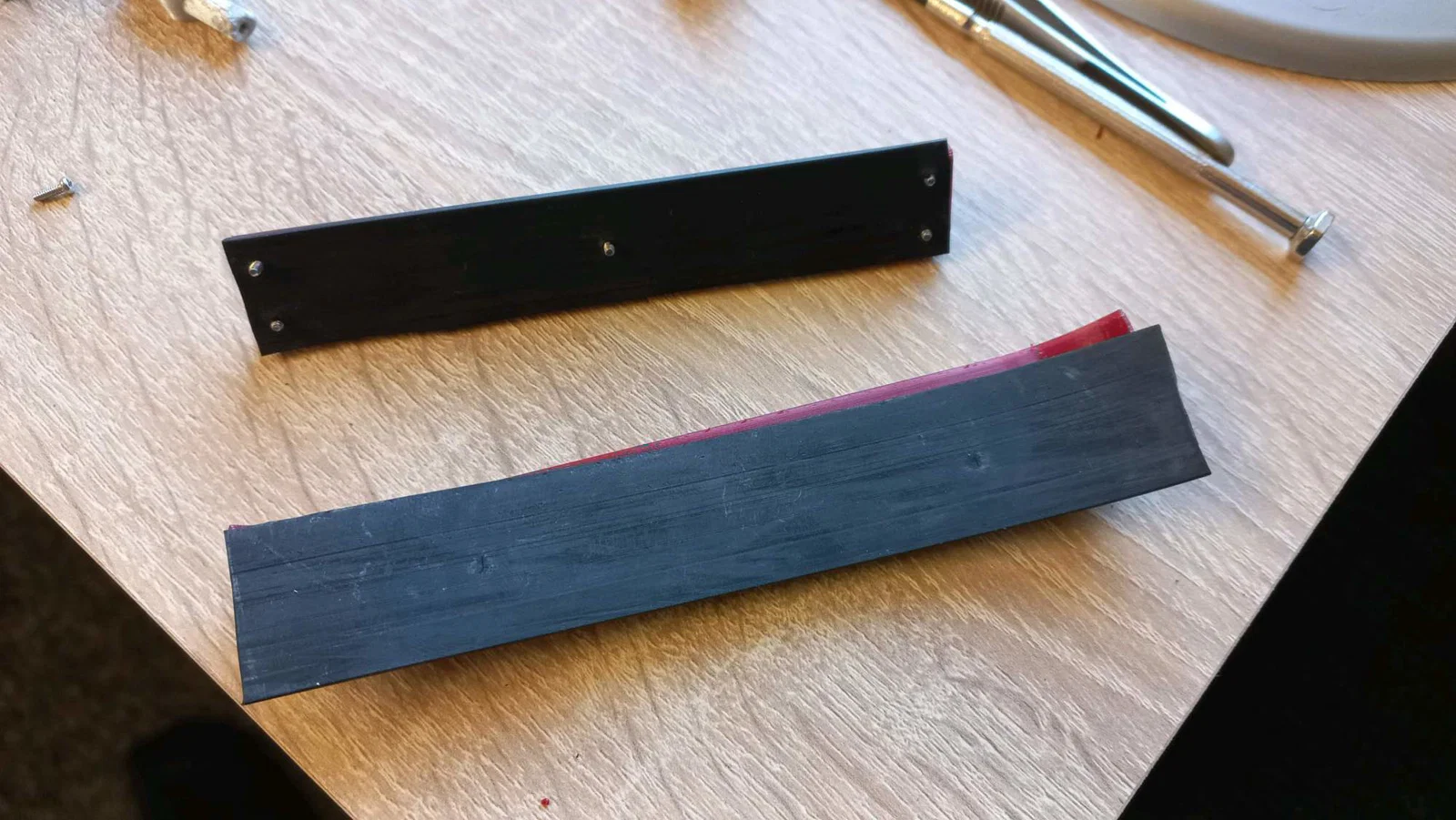

• Cắt từ một miếng cao su dày 1–2 mm các miếng chèn theo hình của front_holder và rear_holder.

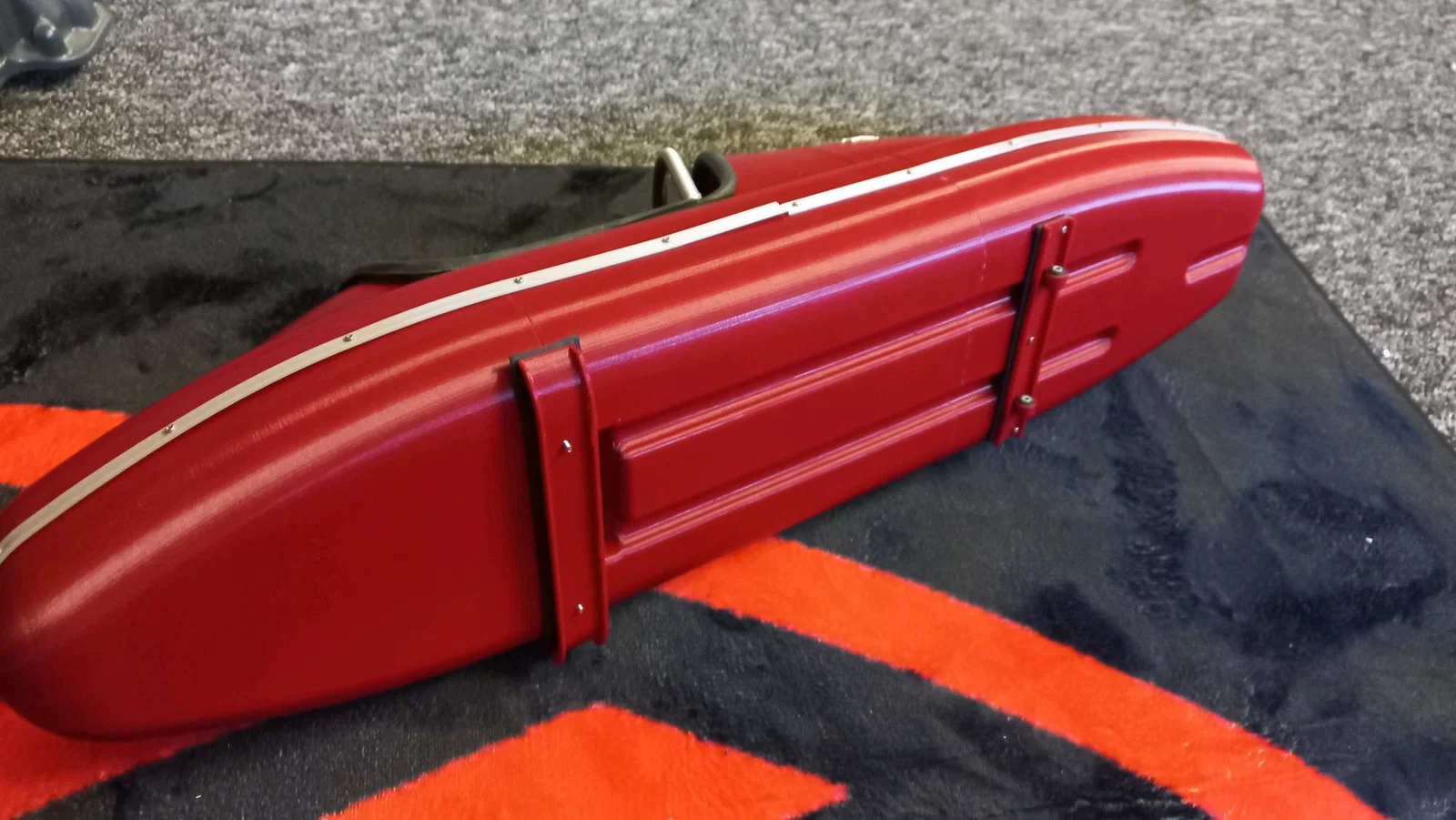

• Phần front holder của body và miếng cao su chèn bắt lên cụm main body bằng vít 1.6 mm.
• Ở phía sau, đặt rear holder kèm miếng cao su chèn, rồi từ bên trong luồn hai vít 2.5-7.

• Lắp cụm này lên khung sidecar và siết bằng 4 vít M2-4 kèm ê-cu ở phía trước, và 2 ê-cu M2.5 ở phía sau.

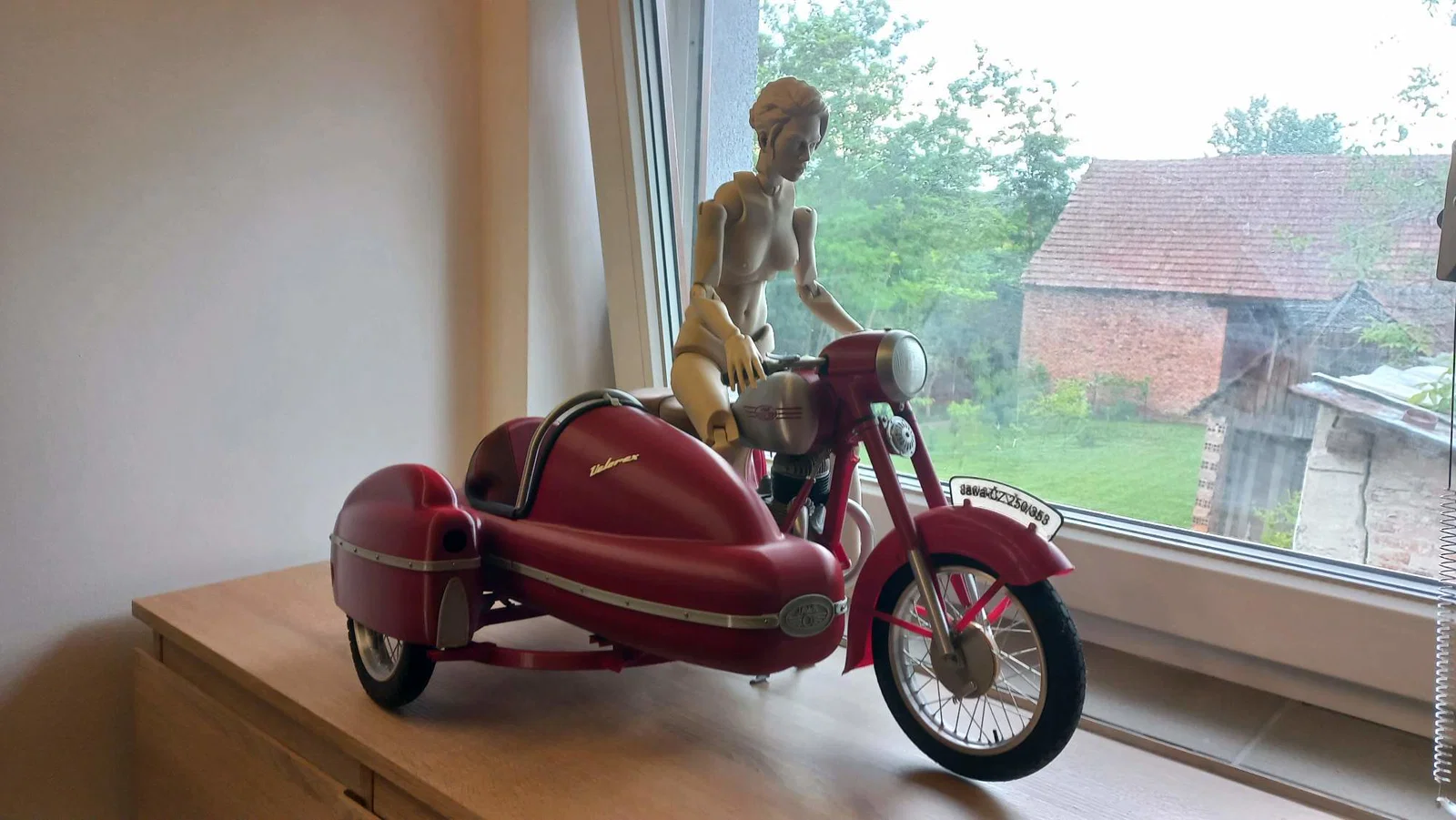

Và… tới đây là xong rồi :)

Bill of material:

• 8x nut M2
• 12x nut M2.5
• 5x low nut M4
• 1x low nut M5
• 1x shim 4mm
• 1x screw M1.6-5 mm
• 4x screw M1.6-7 mm
• 4x screw M2-4 mm
• 2x screw M2-10 mm
• 2x screw M2-14 mm
• 4x screw M2.5-5 mm
• 2x screw M2.5-7 mm
• 5x screw M2.5-10 mm
• 3x screw M2.5-12 mm
• 1x screw M2.5-30 mm DIN84
• 1x screw M4-20 mm
• 1x screw M5-28 mm
• 1x threaded rod M4-58 mm
• 2x ball bearing 685ZZ (5x11x5)
• 1x compression spring 15/1.5-55 (Ở Cộng hòa Séc có thể mua tại đây: Pružina vinutá - tlačná - D/d = 15.0/1.5 mm L=55 mm - pozink. | Mateza.cz )
• rubber plate dày 1mm khoảng 120x30 mm
• khoảng 30 mm dây thép đường kính 1mm
• cụm bánh trước hoàn chỉnh của xe máy có tại đây:
• superglue

Hy vọng bạn lắp ráp vui vẻ và mọi thứ đều trơn tru.

Hẹn bạn ở phần tiếp theo nha. Phần 5 hiện đang được làm ;)

Phần 5 có ở đây: Sidecar Velorex 560 - PART No.5 - Interior od autora jawarmaniak | Stáhněte si zdarma STL model | Printables.com
