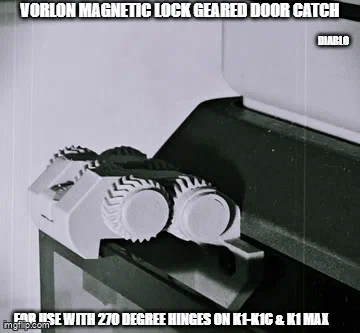

K1 Max/K1/K1C - Vorlon Door Catch (cho bản lề 270°)

Nếu bạn thấy thiết kế này hữu ích, mong bạn cân nhắc chia sẻ một Make hoặc để lại bình luận. Mình rất vui khi thấy công sức của mình được mọi người dùng thực tế, và thường nhờ đó mình có thêm cảm hứng để cải tiến khi có thể. Không có phản hồi thì mình thường khép lại một thiết kế rồi chuyển sang dự án mới.

-------------------------------------------------------------------------------------------------------------

Mình đã thêm link bộ bản lề 270 độ bản “easy print” cho K1/K1C và K1 Max:-  270 Degree Hinges for K1 /K1C/K1 Max. Easy print option, (Not print in place so more forgiving of printer tolerances).

Đây là thiết kế catch khác của mình dùng với bản lề 270 độ

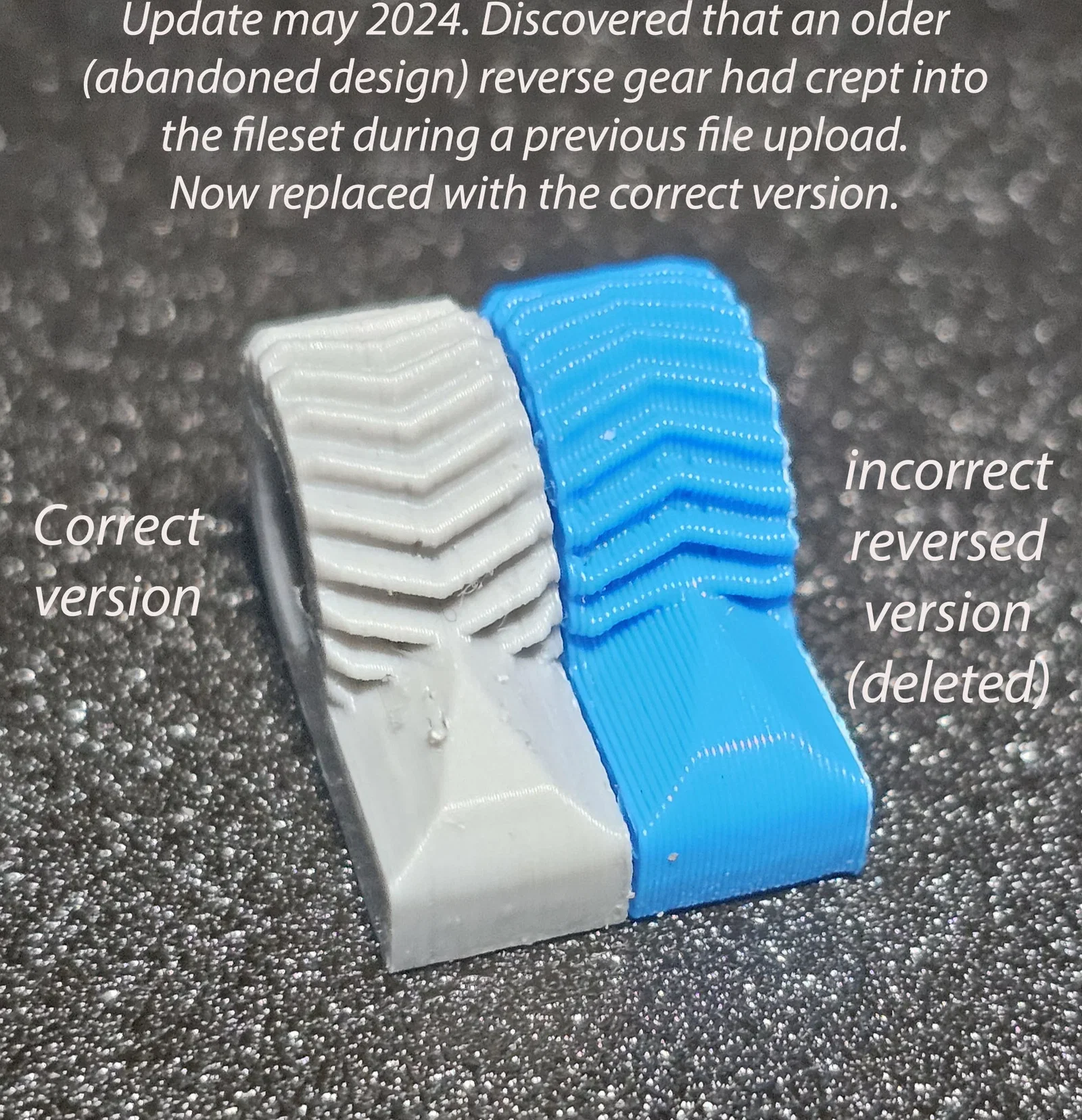

Cập nhật tháng 5/2024:- Đã khắc phục lỗi với B gearset maglock. Một thiết kế gear bị đảo chiều và đã bỏ trước đó đã vô tình lọt vào bộ file trong một lần update.

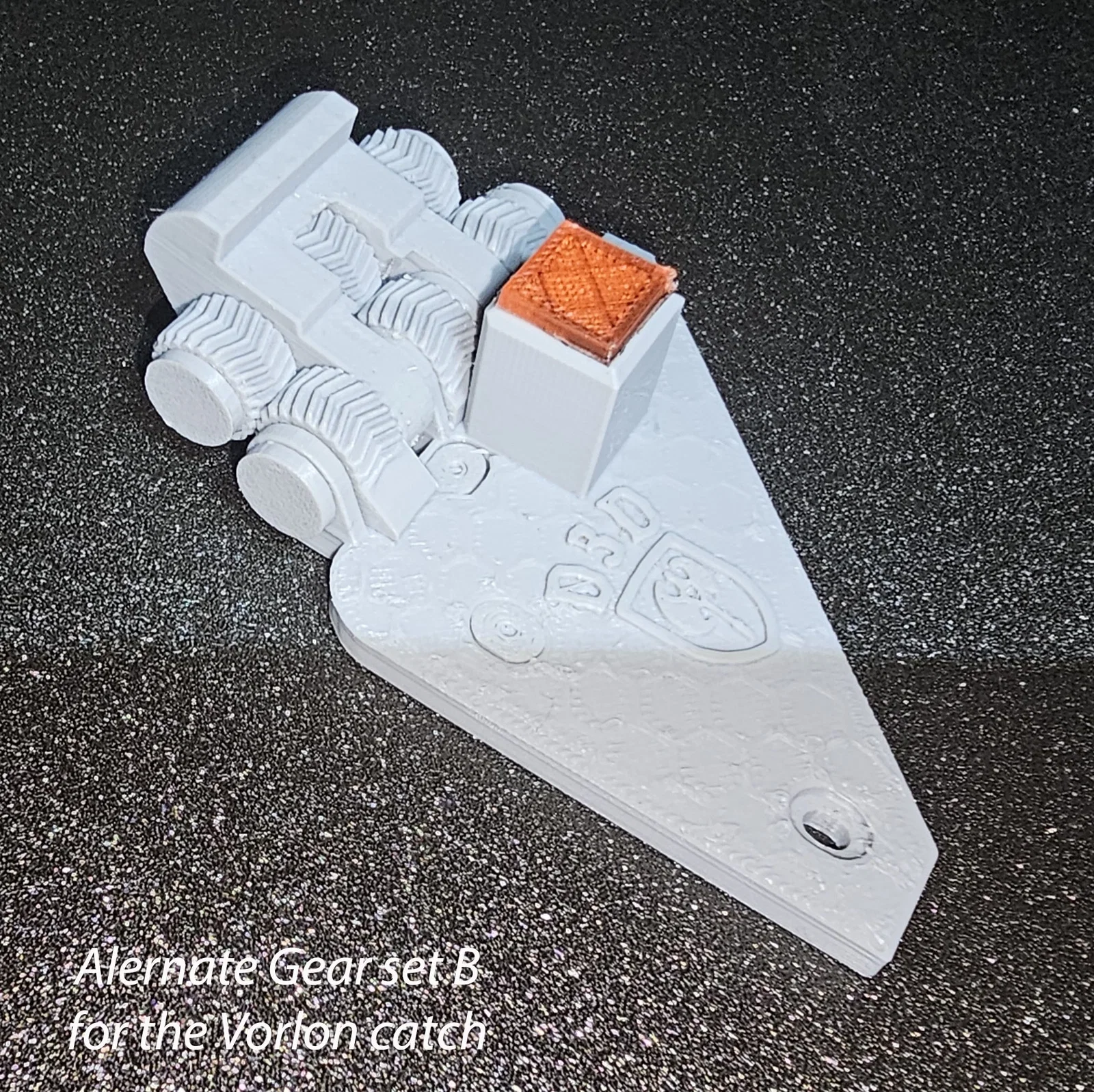

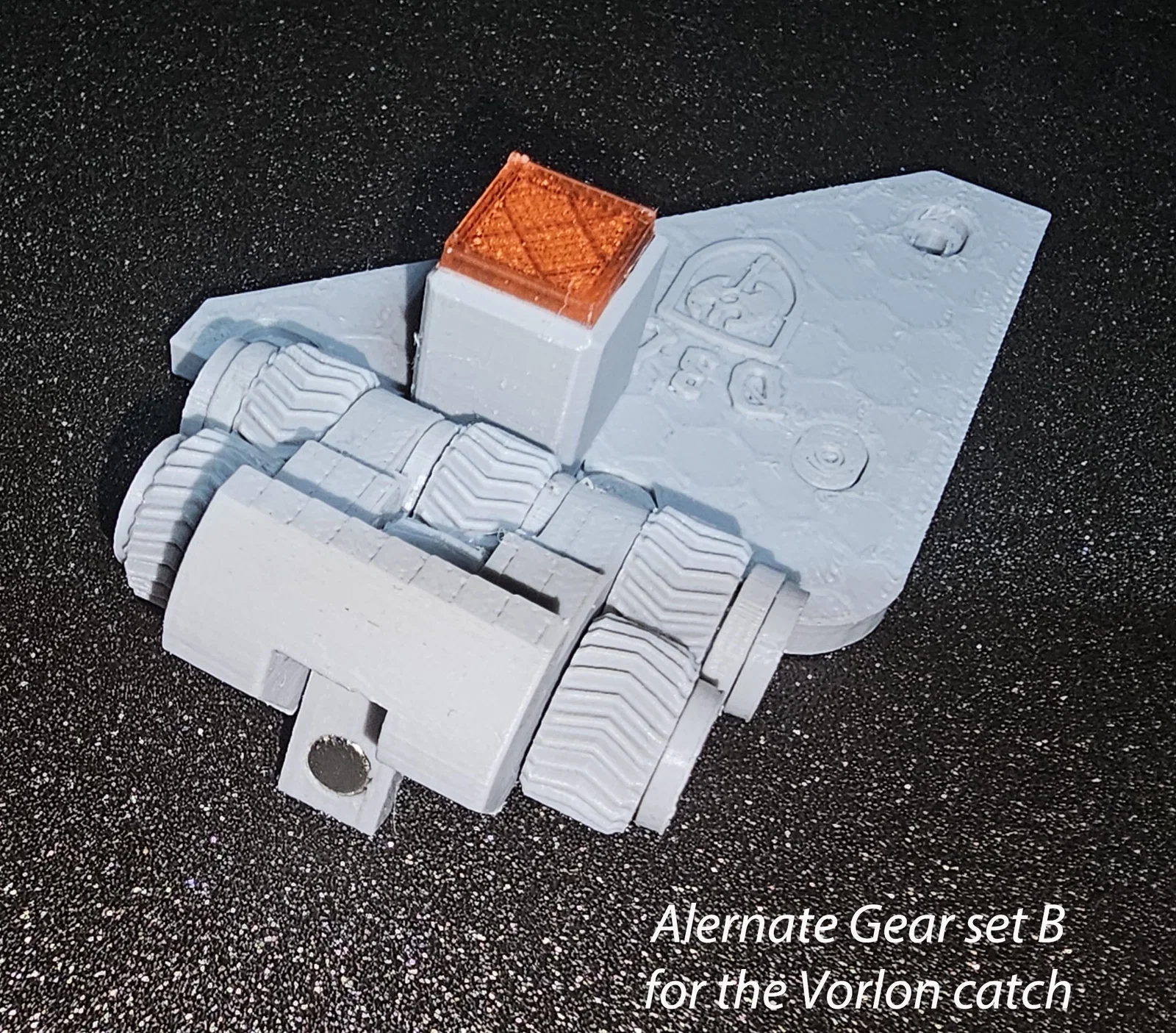

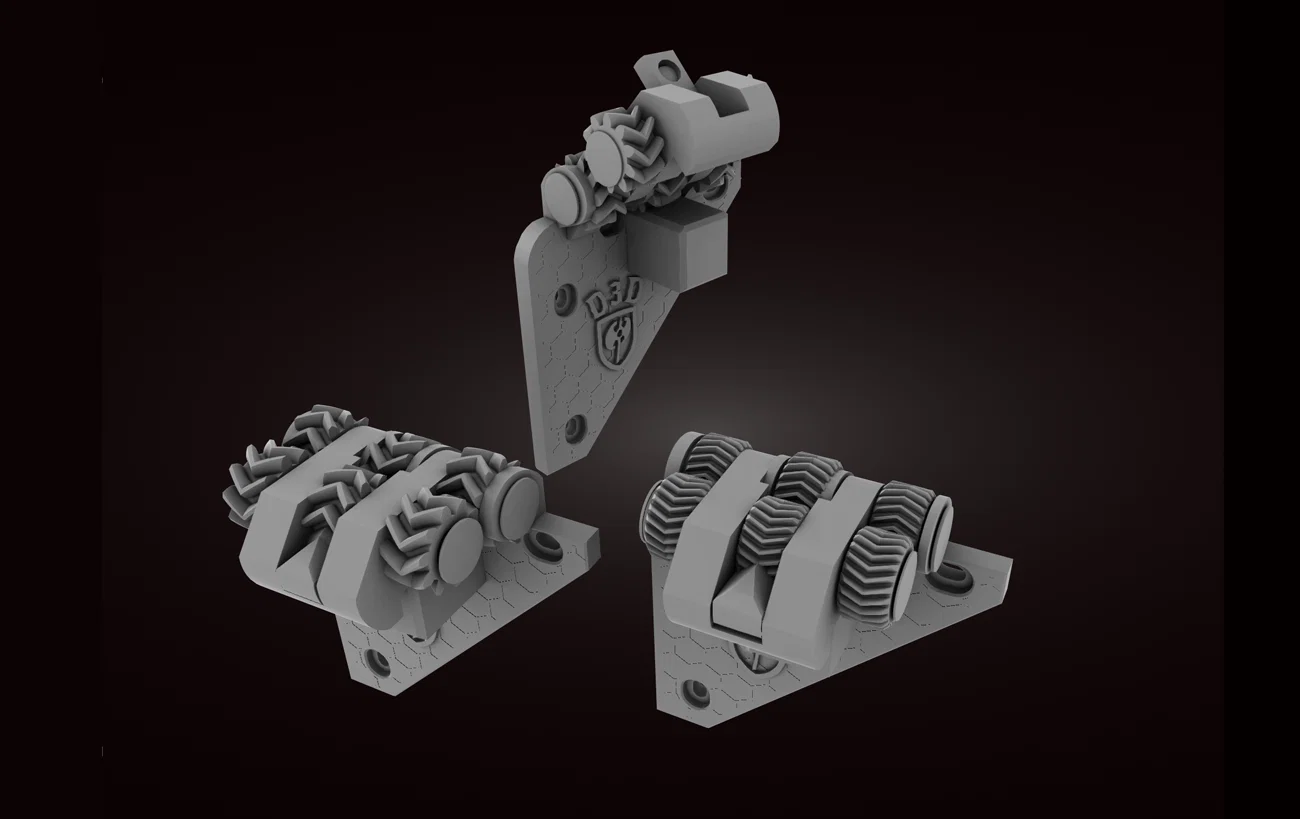

Update:- Mình đã thêm lựa chọn dùng một bộ gear khác (Gearset B). Bộ B cho catch một phong cách thẩm mỹ khác so với bộ gear ban đầu mình dùng trong thiết kế này.

-------------------------------------------------------------------------------------------------------------

Lưu ý:- Các máy K1 đời sau đang được xuất xưởng với frame kiểu K1C. Cách nhận biết khá dễ. Khoảng cách giữa các con ốc ở góc của cạnh frame trên các mẫu K1 “original” và K1 Max là hơi hơn 60mm. K1C khi ra mắt chỉ có 20mm giữa các ốc. Hãy đo máy của bạn trước khi bắt đầu. Nếu bạn có K1 đời sau và khoảng cách ốc là biến thể 20mm, bạn sẽ cần làm theo hướng dẫn K1C.

CÓ RẤT NHIỀU CHỮ Ở ĐÂY VÌ MÌNH ĐI QUÁ CHI TIẾT SO VỚI NHU CẦU THỰC TẾ.

TLDR là :- Lắp rất dễ. Nhìn hình, làm theo hình, lắp lại thôi. Phần quan trọng duy nhất là 3 captive gears phải lắp đúng và 2 cây pin giữ cơ cấu phải trượt tự do sau khi lắp.

Dưới đây là mô tả lắp ráp bản dài

Trải các chi tiết ra. Chọn mounting plate và 3 captive gears (lưu ý vị trí gắn gear ở giữa khác với hai gear ngoài). Luồn pin dài qua một vòng ngoài của mounting plate và qua một captive gear ngoài đã canh đúng hướng. Canh main catch (móc/hook) rồi đẩy pin vào thêm để giữ catch tại chỗ. Thêm captive gear ở giữa và tiếp tục đẩy pin xuyên hết phần hook, sau đó thêm captive gear cuối cùng và đẩy pin vào hết cỡ rồi gắn end cap. Ở bước này nhớ kiểm tra catch gập/mở trơn tru.

Giờ giữ một outer gear canh đúng với lỗ trên catch và luồn pin ngắn hơn vào để nó định vị trong main catch. Thêm maglock centre gear, đẩy pin vào thêm, cuối cùng thêm gear cuối và đẩy pin vào hết cỡ rồi gắn locking cap để giữ mọi thứ lại.

Tất cả thông tin phía dưới dành cho ai muốn hiểu kỹ hơn và thích biết mọi thứ có thể biết trước khi lắp.

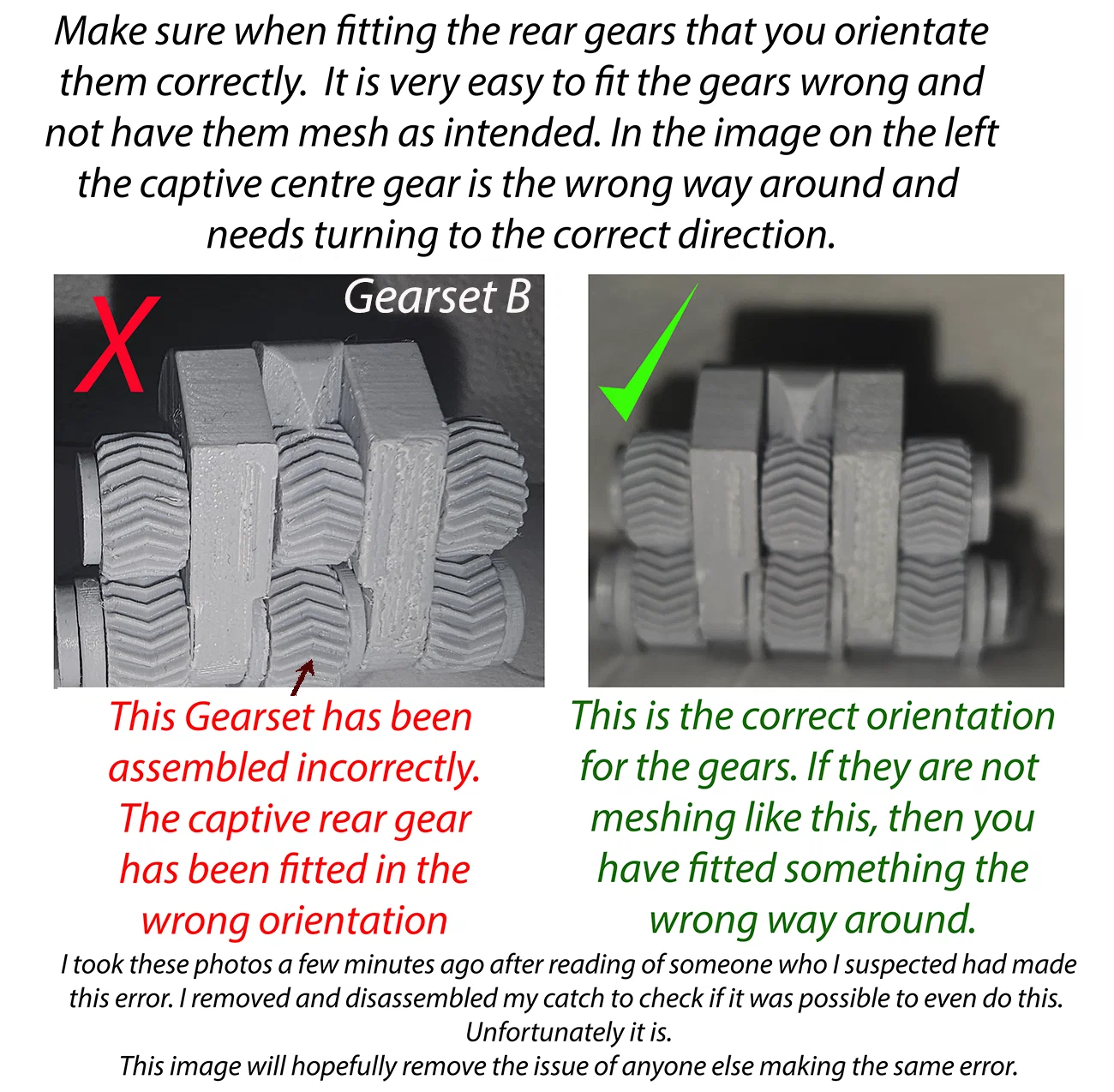

Lưu ý:- Trước khi lắp, hãy xem hình bộ gear đã hoàn thiện để đảm bảo đúng chiều hướng. Sau hơn 70 lượt tải, có người phát hiện họ có thể lắp Central captive gear của B gearset sai chiều (và dĩ nhiên sẽ không hoạt động đúng như thiết kế). Với B gearset, cả 3 captive gears đều dùng cùng một hướng. Mô tả đơn giản:- khi catch đang đóng, nhìn từ trên xuống và coi răng gear như mũi tên chỉ hướng, thì hai hàng gear trên cụm catch hoàn thiện phải đều “chỉ” vào nhau. Bộ A thì khác: chỉ cặp gear ở giữa mới chỉ về phía nhau, còn các gear ngoài thì chỉ ra xa nhau.

-------------------------------------------------------------------------------------------------------------

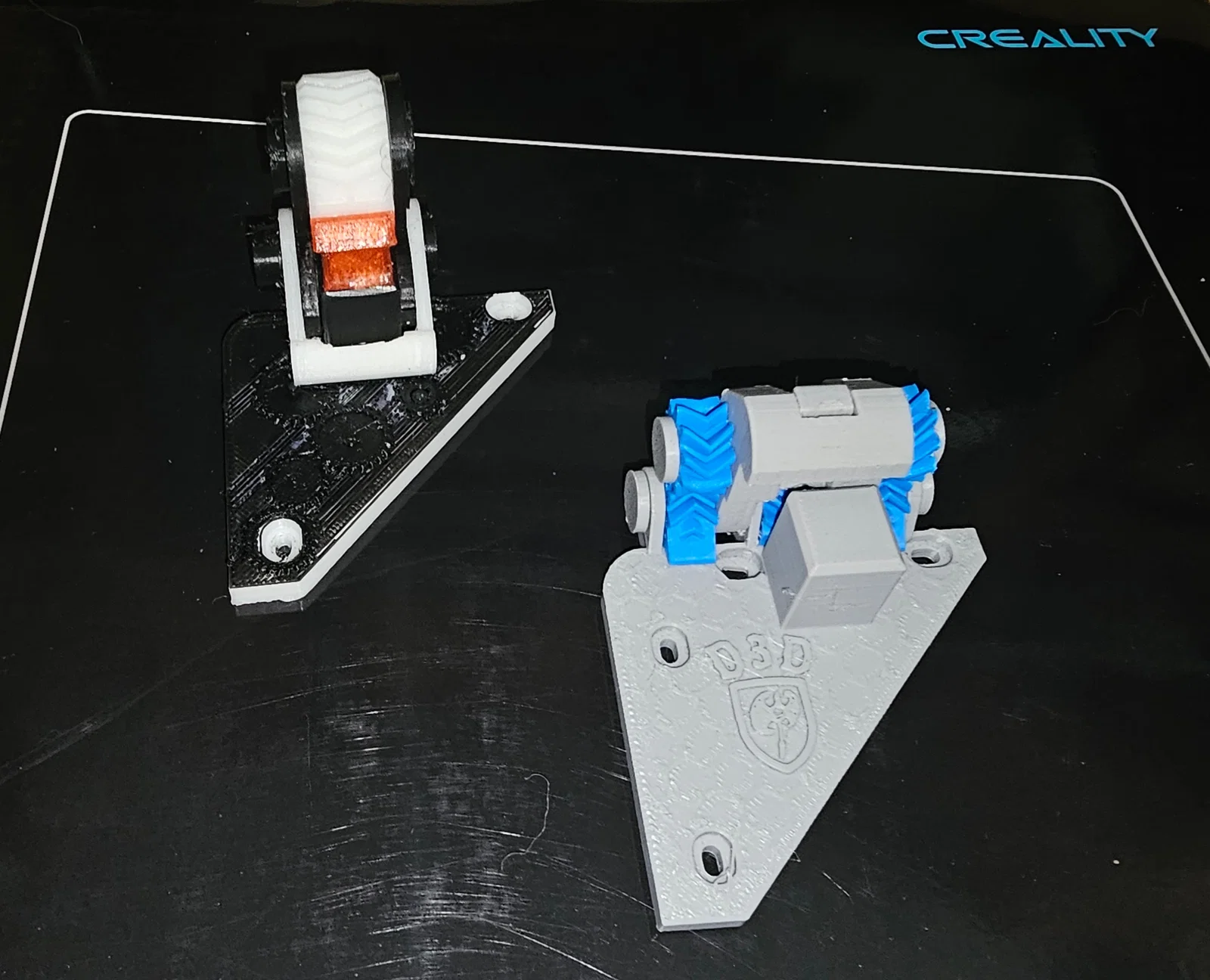

Sau “ác mộng” làm cái latch bản lề 270 đầu tiên, bạn tưởng là mình bỏ cuộc rồi. Nhưng không, nhờ những gì học được ở đó, mình quay lại theo một hướng khác. Latch có gear trước đó là thiết kế 2 gear. Bản này là biến thể 6 gear.

Mình có thêm một file STL demo trong bộ chỉ để dùng cho Printables 3D viewer. Nó chỉ là các phần được canh tương đối để nhìn tổng thể 3D. Mọi artefact, lỗi vặt, điểm kỳ cục, gear lệch, hay góc nhìn bị “lệch tay”, đều chỉ vì file đó là bản ghép nhanh để show hình dáng cơ bản trong 3D.

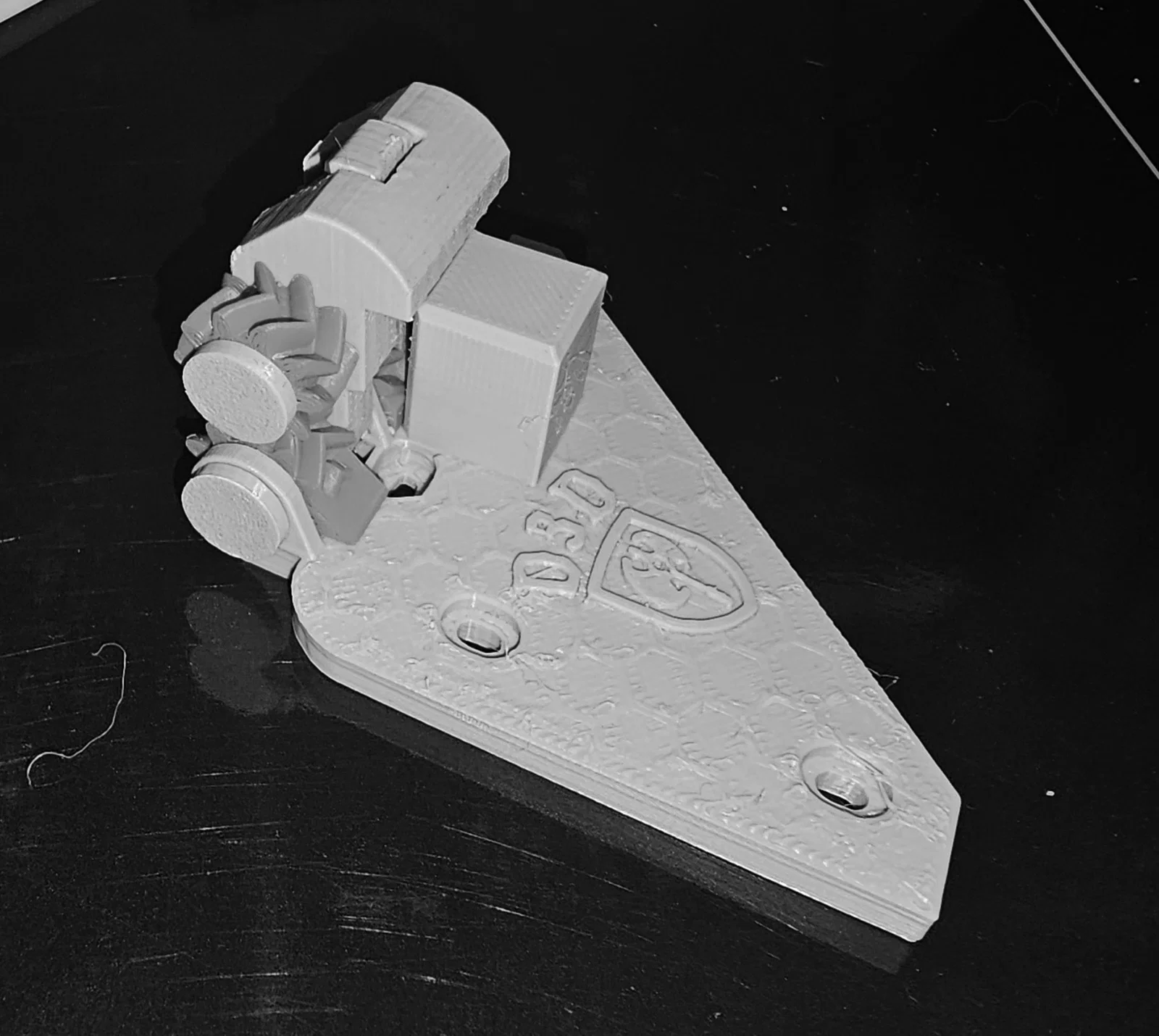

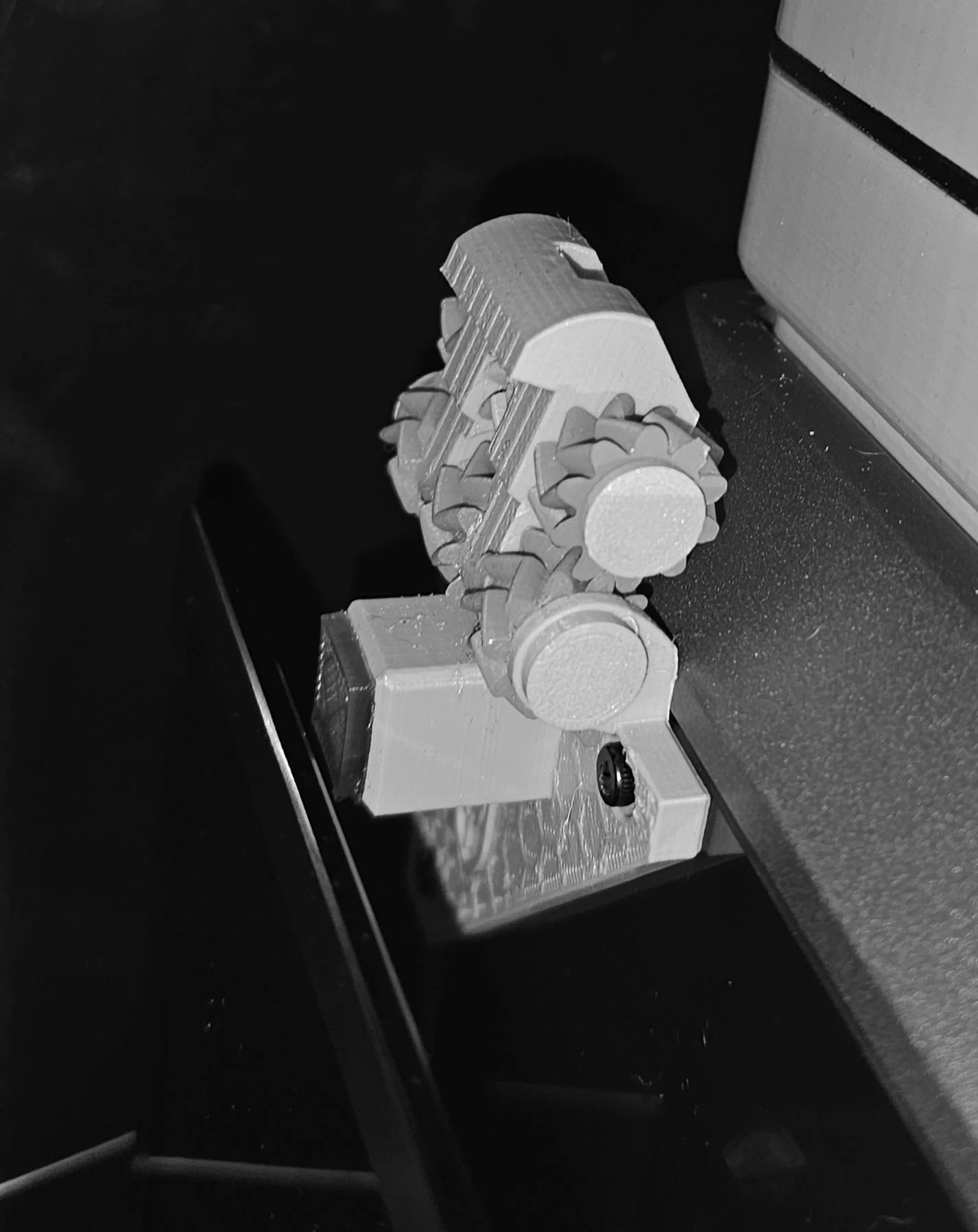

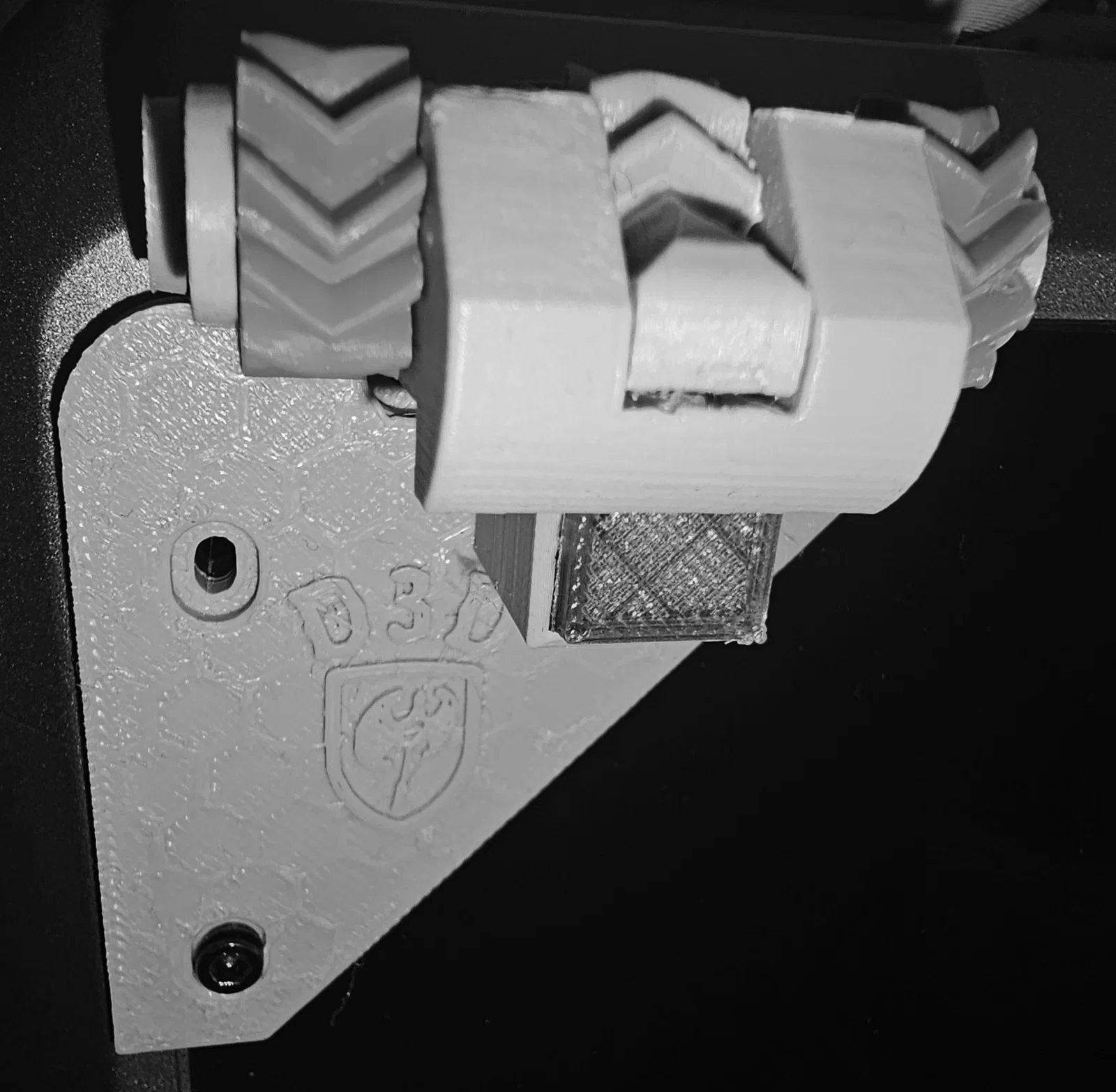

Mounting plate của Vorlon latch có lỗ ốc để gắn được lên cả 3 mẫu máy Creality K series hiện tại. Catch dùng 3 viên nam châm 5x2mm trong thiết kế để giúp “khóa” catch xuống khi sử dụng. Mình khuyên bạn nên mua đúng loại nam châm yêu cầu vì nó là phần cốt lõi của thiết kế và có lý do rõ ràng. Không có nam châm thì catch giữ cửa khá nhẹ theo cảm nhận của mình. Dù bạn có thể “liều” không dùng nam châm, mình thật sự nghi ngờ việc catch có giữ cửa đủ chắc khi đang in hay không. Vấn đề giữ cửa khi in là điều mình đã phát hiện rất nhanh ở biến thể 2 gear, và đã phải đại tu toàn bộ thiết kế Penwald để sửa, nên lần này mình làm sẵn kế hoạch liên kết khóa bằng nam châm ngay từ đầu.

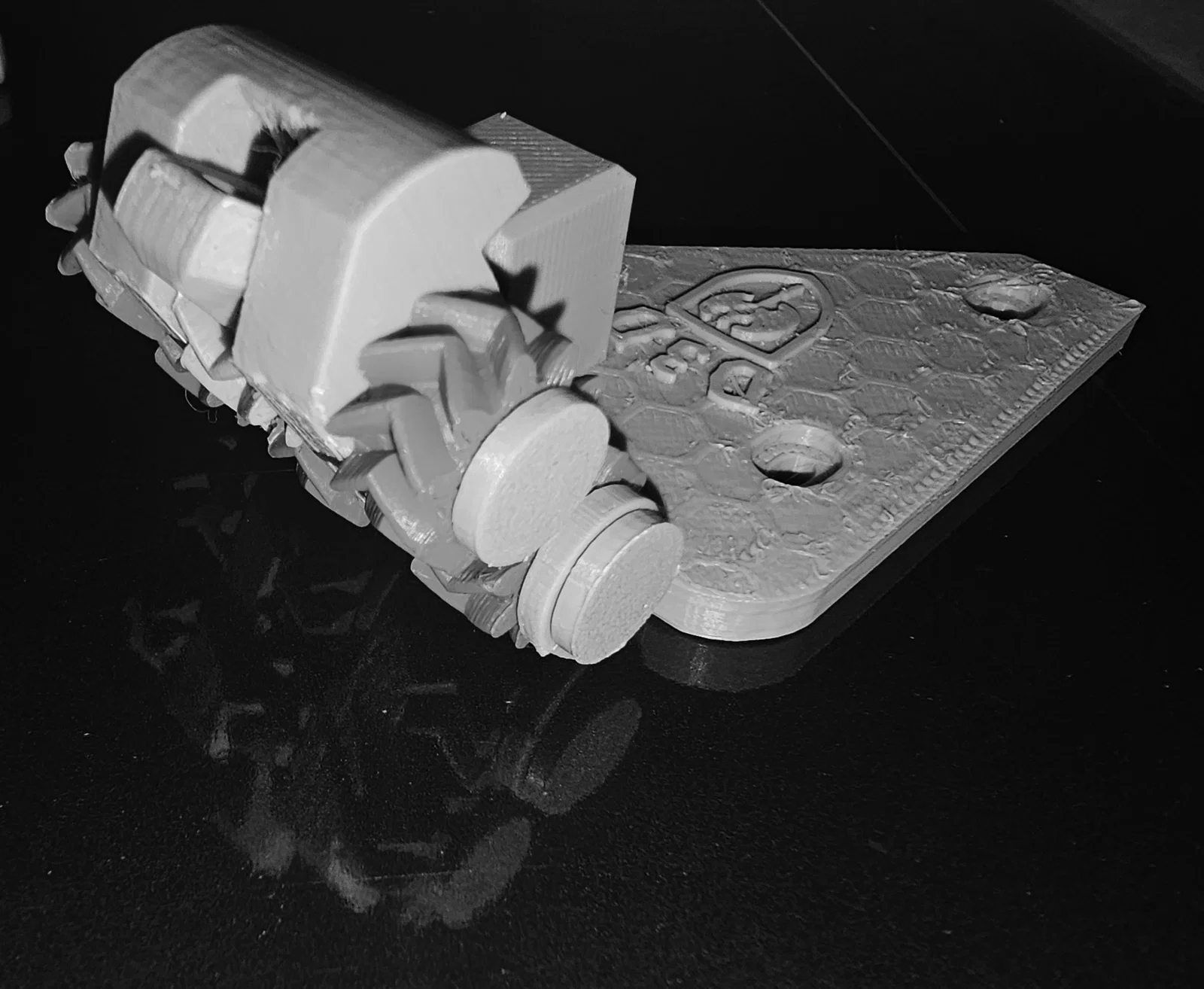

3 captive gears phía sau (gần mount plate nhất) được thiết kế như một thành phần chịu lực khi đã được giữ bởi pin dài, đồng thời tăng đỡ cho các “tai” mỏng tối giản của mounting plate. Việc phải chừa các lỗ bắt trên plate để người dùng K1C cũng dùng được catch dẫn tới việc phải tối giản bề rộng các gối trục trên mounting plate cho captive gears. Làm vậy giúp không phá thẩm mỹ của thiết kế gốc.

4 “tai” bắt (mount ‘ears’) trên mounting plate khá mỏng khi còn là từng chi tiết rời, nhưng khi lắp gear vào thì được captive gears đỡ rất tốt và toàn bộ cụm chắc chắn hơn nhiều so với cảm giác ban đầu khi cầm part vừa in xong.

3 captive gears phía sau có một phần khoét nhỏ tại vị trí tiếp giáp với mounting plate để ngăn chúng xoay khi pin dài đã được luồn vào. Mục tiêu chính của pin là giữ các captive gears đó tại chỗ, đồng thời cho phép cơ cấu catch xoay tự do. Rãnh chữ V trên captive gears rất quan trọng, được thiết kế để tỳ vào góc trước phía trên của mounting plate. Phần rãnh nằm ngang tựa lên frame, còn phần rãnh dọc tỳ vào mặt mounting plate, để khi pin được lắp vào thì Captive gears không thể dịch chuyển. Nếu chúng không “ngồi” đúng vị trí, bạn cũng có thể làm kẹt răng gear vì phần răng khả dụng của captive gear ít hơn nhiều so với freewheel gears—một phần đáng kể của gear gần như “chôn” trong khung Mount. Nói ngắn gọn: captive gears không được phép xoay là đúng ý đồ thiết kế.

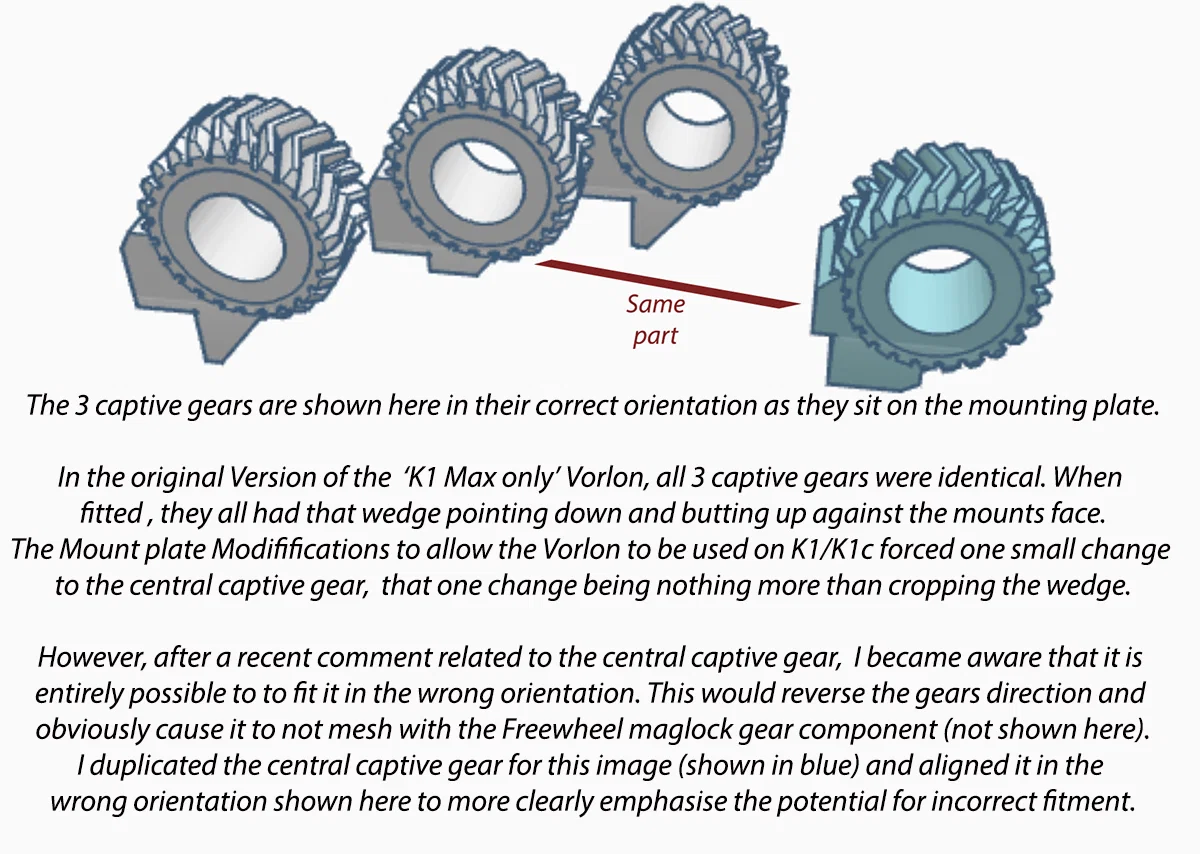

Dù bản vorlon đầu tiên bắt đầu với 3 captive gears y hệt nhau, ở revision mới này thì 1 trong 3 captive gears khác với 2 cái còn lại. Với hai gear ngoài, mặt dốc nằm theo phương dọc và ăn với mặt trước của mounting plate, còn cái gờ chữ nhật lùn sẽ nằm trên mặt plate. Captive gear ở giữa ban đầu cũng giống cặp ngoài nên vẫn còn cái gờ chữ nhật đó; điểm khác quan trọng là phần dốc dọc phải cắt bớt để khớp đúng với thiết kế door stop mới.

Khi pin được luồn qua các tai và các captive gears đã “canh đúng hướng”, chúng sẽ bị khóa cứng tại chỗ và không thể di chuyển. Nếu còn lấn cấn (hoặc phòng khi mô tả phía trên chưa dễ hình dung như mình cố giải thích), hãy xem ảnh 3D trong phần ảnh Printables vì nó thể hiện rõ hơn vị trí gờ/khoét của captive gears khi lắp.

Trong lúc lắp, nhớ đảm bảo pin trượt tự do. Mình đã in full set nhiều lần và chỉ có một lần pin hơi chặt, phải chà nhám nhẹ để vừa hơn. Mình thà vậy còn hơn là giảm kích thước pin rồi làm gear bị rơ. Dù vậy, mình cũng có chà nhám pin ở một bản test vốn đang chạy ổn, nhưng sau khi làm bản pin chặt trở nên mượt quá, mình quyết định làm mượt pin cho các bản test còn lại luôn.

Freewheel gears (thật ra không “freewheeling” đúng nghĩa, chỉ là mình đặt tên vậy vì 3 cái đó có thể xoay) gồm 2 gear giống nhau và 1 gear đã chỉnh để làm khóa nam châm (magnet lock). 2 gear thường lắp vào hai vị trí ngoài và dĩ nhiên ăn khớp với hai captive gears ngoài. Gear giữa (đã chỉnh) cũng ăn khớp với gear còn lại nhưng có thêm phần nhô ra để tạo khả năng maglock. Nhớ làm sạch hết support trong các lỗ này trước khi gắn nam châm vì mình để dung sai chiều sâu và bề rộng khá sát (mình có cần nhấn mạnh là hãy kiểm tra bạn gắn nam châm đúng cùng cực tại vị trí chúng gặp nhau không?).

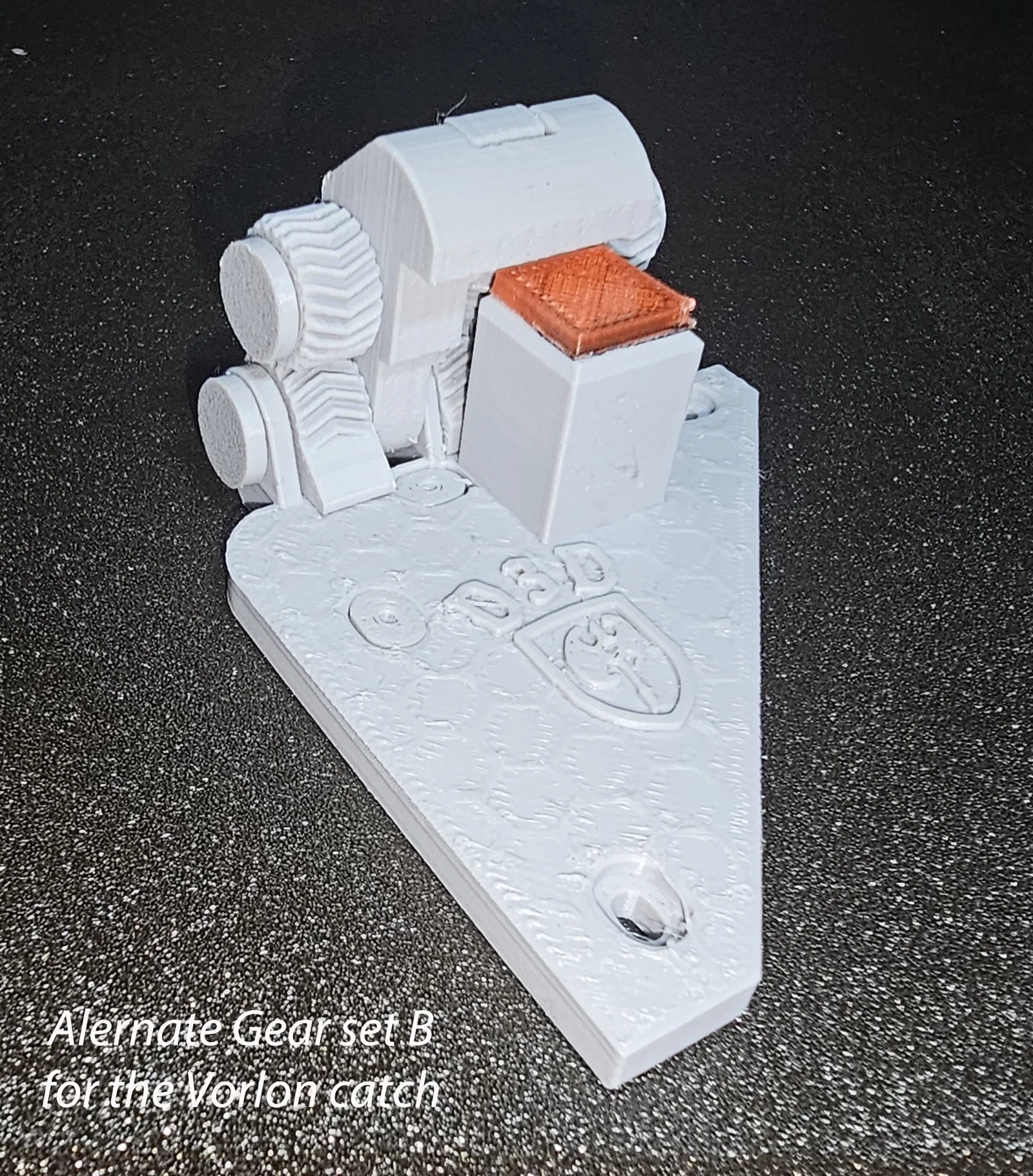

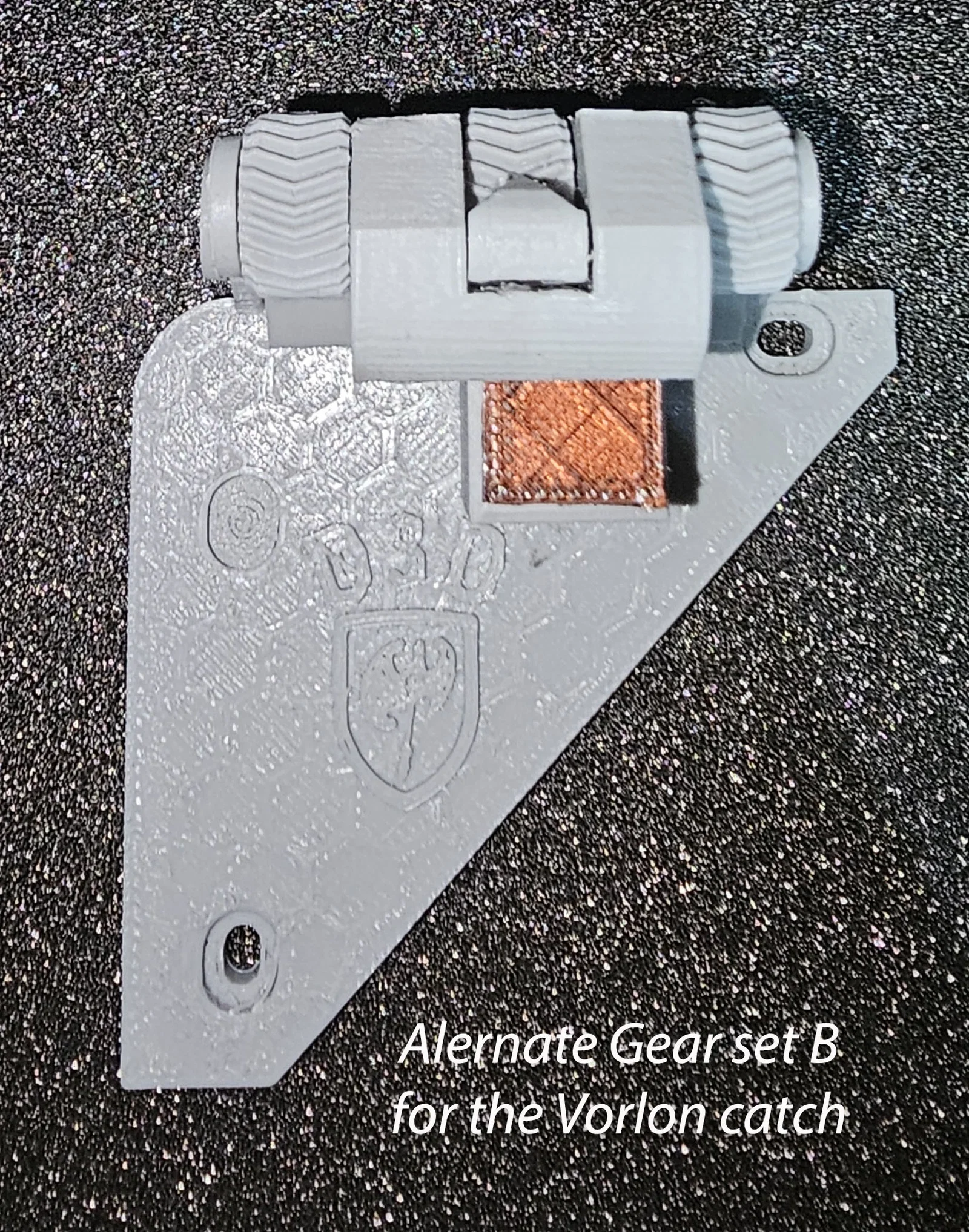

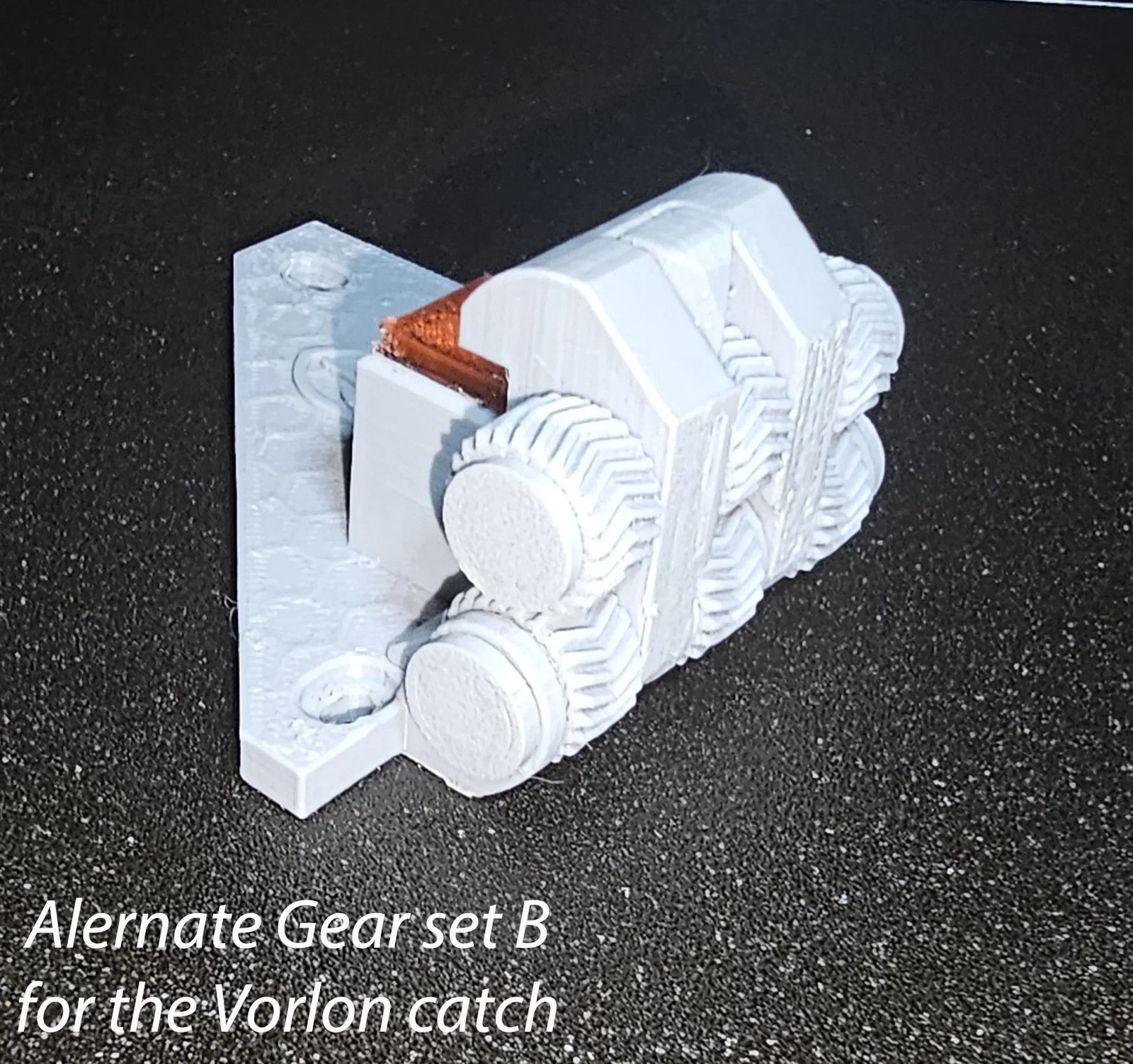

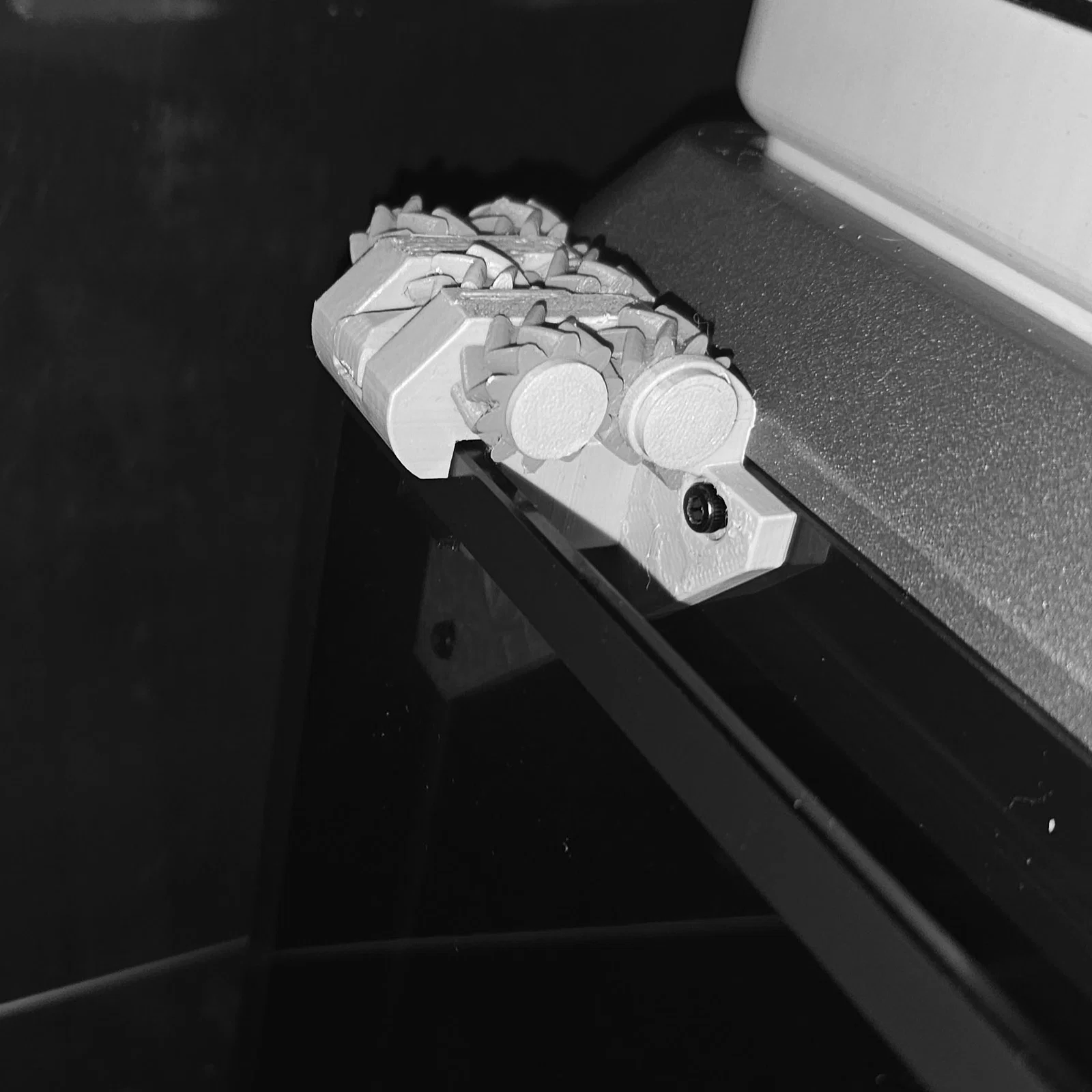

Hạ latch về vị trí đóng trước khi lắp 3 freewheel gears. Mình set để gear ăn khớp gần như hoàn hảo nhất có thể khi latch đang đóng. Nếu bạn lắp gear khi latch ở vị trí khác, latch có thể bị “ngồi” xéo thay vì tựa đúng vào glass stop như thiết kế (hiệu ứng đó thấy được trong vài ảnh của B gear set khi mình đang cân nhắc bản thân thích A hay B). Lắp nam châm và đặt centre maglock gear vào trong lúc lắp có thể giúp canh chuẩn hơn.  Tương tự pin dài phía sau, pin ngắn phía trước sẽ giữ các gear quay tại chỗ và giữ chúng ăn khớp với captive gears.  Các end caps đi kèm không cần keo và được chỉnh để bấm khít. Cẩn thận khi ấn: nên ấn đều hai bên hoặc giữ pin khi gắn cap để tránh làm gãy tai mounting plate do lực ép ngang lên tai quá mạnh. Mình để end cap quay về phía sau máy chỉ vì khi lắp vào, cap rất khó phân biệt với pin; mình có tháo ra lắp lại vài lần lúc test nên cần biết đầu nào là cap. Tất nhiên nếu bạn lắp xong để đó luôn thì hướng cap không quan trọng.

Khi vận hành, nhấc catch lên sẽ làm modified central free gear phá liên kết nam châm do nó bị ép phải xoay. Thiết kế gear làm phần nam châm xoay nhanh hơn so với catch kính khi bạn xoay cơ cấu lên. Tương tự khi đóng catch, nam châm sẽ “hút lại” với nhau khi locking gear tự động xoay về vị trí khóa đóng, tạo thêm độ bám để giữ catch tại chỗ và giữ cửa hiệu quả. Lực giữ dư sức để giữ cửa khi in mà không có dấu hiệu cửa tự bung. Theo mình, đây là giải pháp gọn gàng hơn so với bản mình thiết kế ban đầu trên Penwald phiên bản “2 gear”.

Thiết kế này hoạt động đúng như ý nếu dùng nam châm. Dù có thể bạn dùng không nam châm vẫn “tạm được”, mình không chắc nó sẽ ổn thế nào khi đang in. Mọi chuyển động ngang của cửa mà chạm vào latch sẽ khiến gear chuyển chuyển động đó thành xu hướng nhấc latch lên. Không có nam châm, mình nghi catch có thể nhả cửa trong lúc in. Nam châm bù lực rất nhiều để ngăn hiệu ứng xoay/nhấc đó xảy ra.

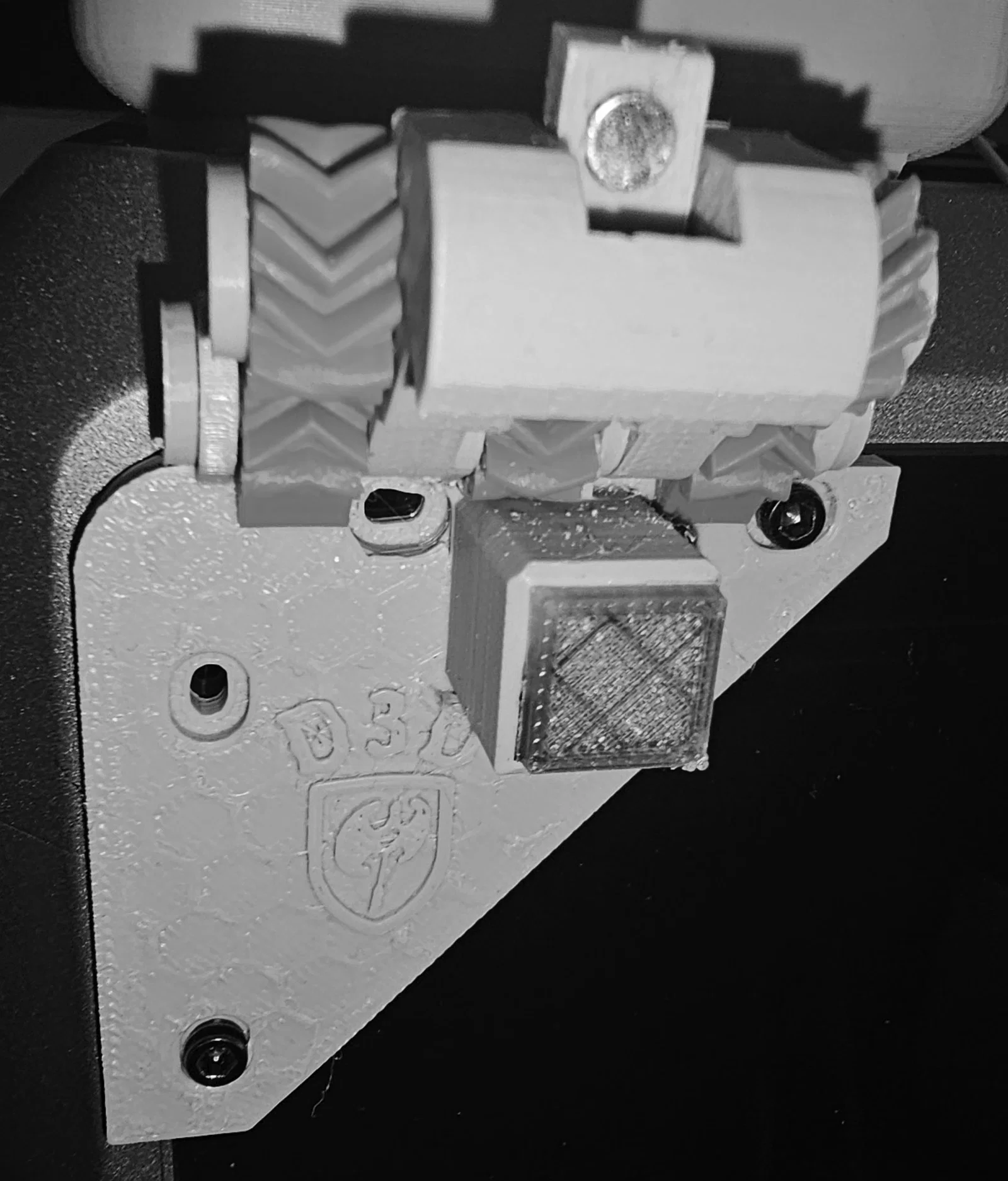

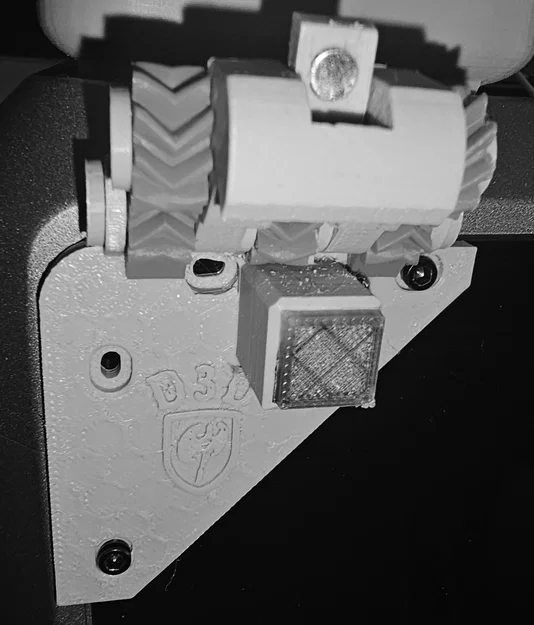

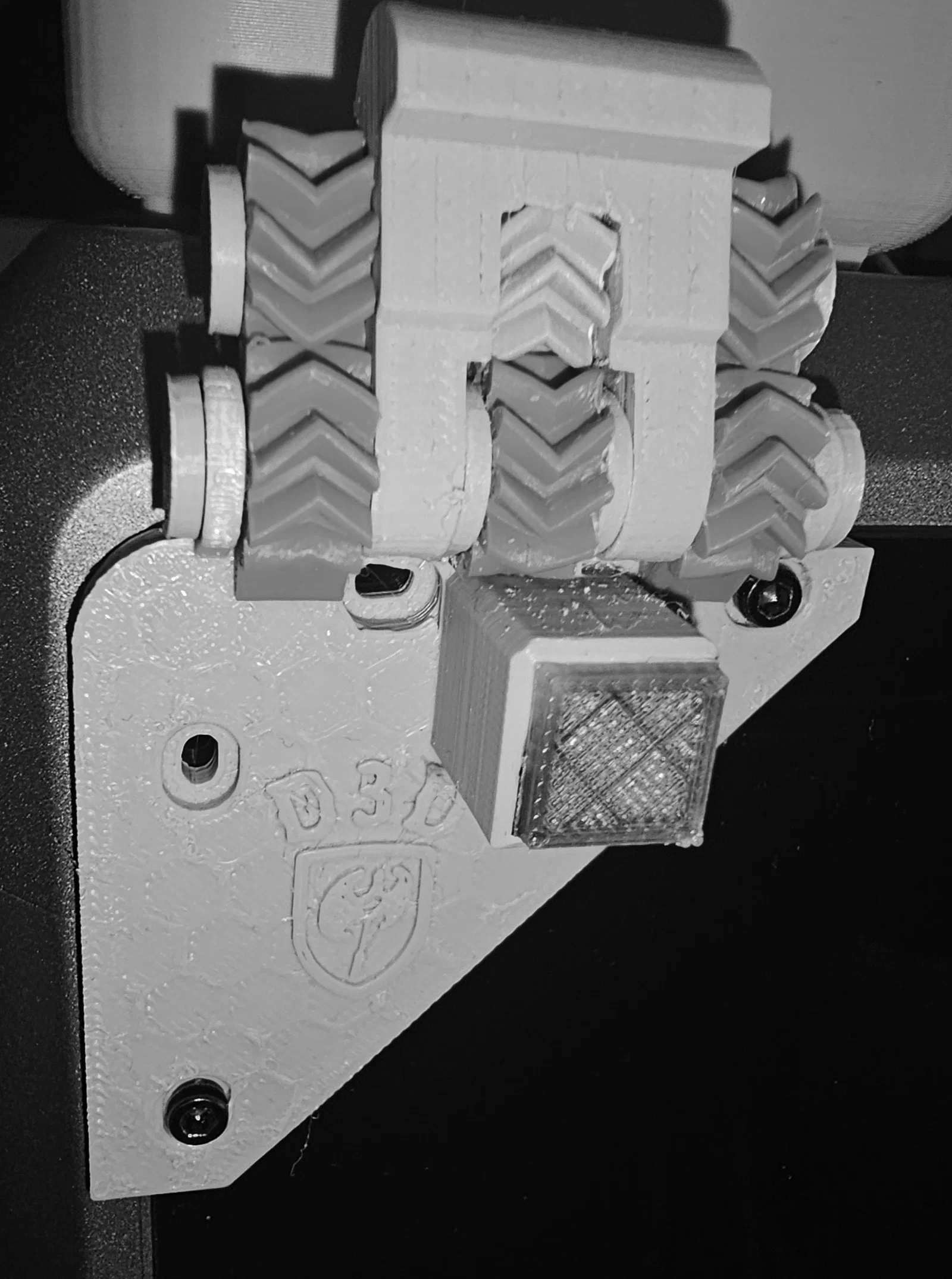

Với bản của mình, mình dán thêm một miếng TPU vuông nhỏ làm đệm khi cửa chạm vào catch stop. Miếng này được canh kích thước để triệt tiêu khe hở giữa catch, kính, và phần door stop nhô ra trên mounting plate khi catch đang dùng.

Có một STL cho hai miếng pad cùng độ dày. Một cái hình vuông, cái còn lại dạng dài. Bạn chọn cái bạn thích về mặt thẩm mỹ. Vorlon catch chỉ cần gắn MỘT miếng pad vào bump stop của mounting plate để ra đúng dung sai. Nếu bạn không có hoặc không dùng TPU, hãy in pad bằng PLA (hoặc vật liệu bạn dùng cho phần còn lại) và gắn miếng bạn chọn để bù phần khe hở do không có pad. Lưu ý:- Tất cả kích thước khe hở được làm để khớp với bộ bản lề của Mordiev. Nếu bạn dùng thiết kế bản lề khác, có thể bạn sẽ thấy không dùng pad lại hợp hơn vì bản lề của bạn có thể làm thay đổi góc kính gặp catch và kéo theo thay đổi dung sai khe hở. Với người dùng bản lề Mordiev, thêm pad sẽ cho fit đúng.

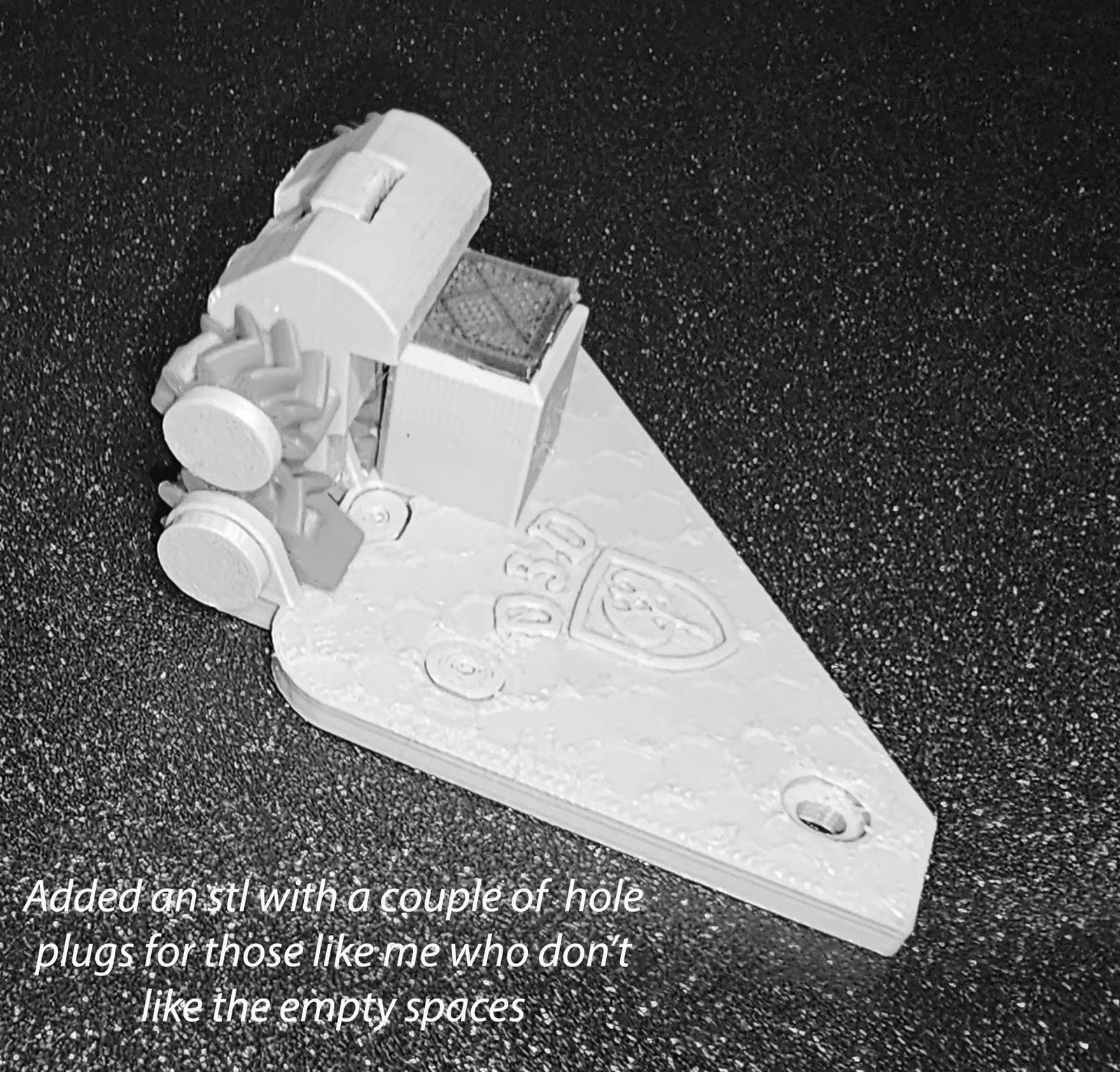

Mình thêm một cặp nắp che lỗ (trong một STL). Chúng sẽ lấp hai lỗ dư mà bạn không dùng khi gắn catch lên máy. Mình ghét nhìn hai lỗ bỏ trống nên quay lại làm luôn cái nút che. Khác với trong hình, khi catch đã gắn trên máy thì mấy cái nút này gần như không thấy, nhìn đẹp hơn nhiều so với 2 cái lỗ trống to đùng không để làm gì. Nếu bạn dùng bản lề của Mordiev thì mấy nút này cũng sẽ vừa với plate bản lề của ổng.

Liên quan tới ảnh 3D mà Printables hiển thị kèm với hình trên trang này: bạn có thể thấy chữ A và B ở mặt sau của plate. Cứ bỏ qua, chúng không có ý nghĩa gì trong thiết kế cuối (và cũng không thấy khi plate đã gắn lên), chỉ là dấu tham chiếu mình dùng lúc thiết kế ban đầu và quên xóa khi hoàn tất.
