Bộ extender SSD cho Intel NUC 8+ “Slim” (SSD mounting plate)

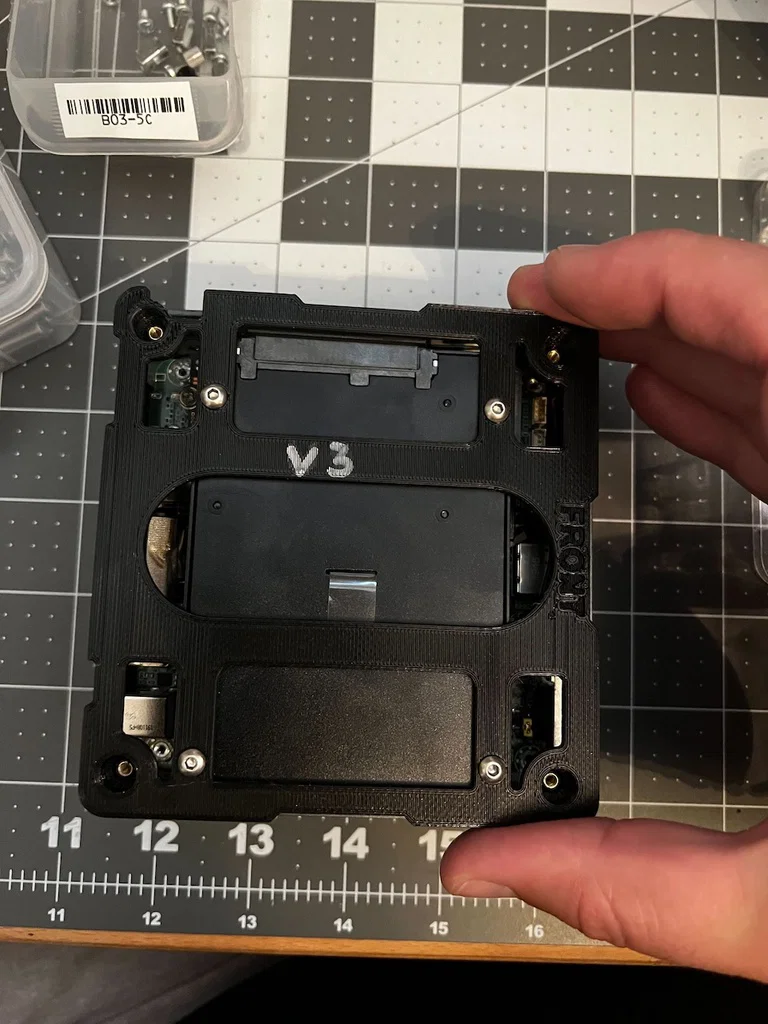

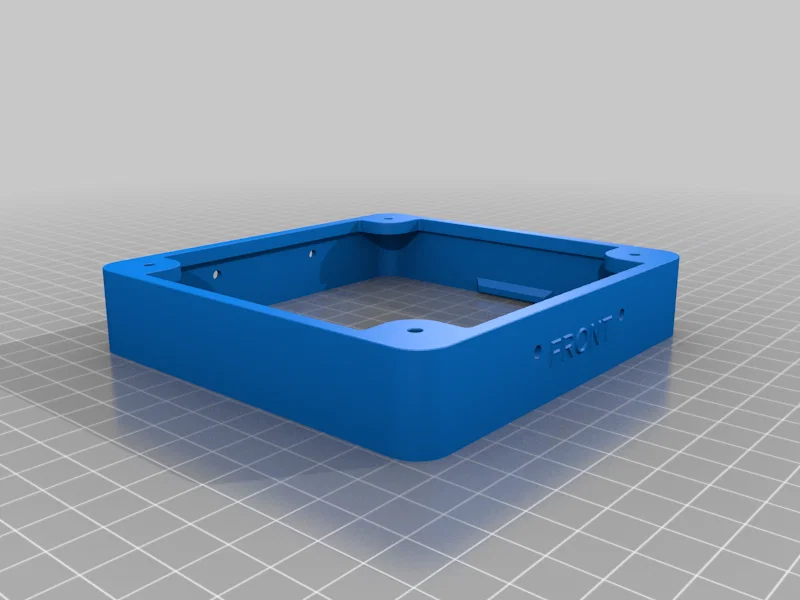

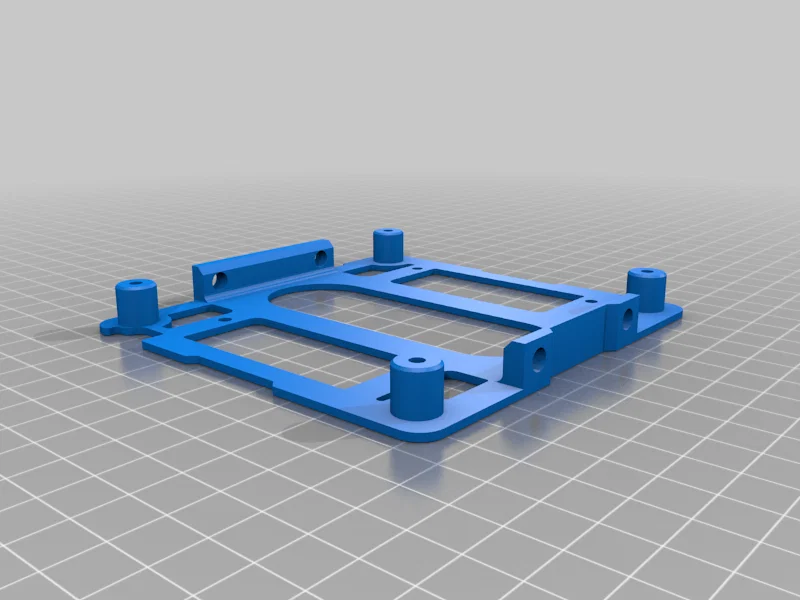

Đây là một bộ extender cho Intel NUC 8 trở lên, giúp các mẫu “Slim” có thêm một plate để gắn SSD. Mình dùng heat set insert M2.5 ở mặt trên của plate để bắt với tấm đáy NUC sẵn có, và heat set insert M3 ở bên hông để plate có thể gắn vào phần vỏ (shell). Để nối ổ đĩa với NUC, mình dùng sợi cáp này trên Amazon.

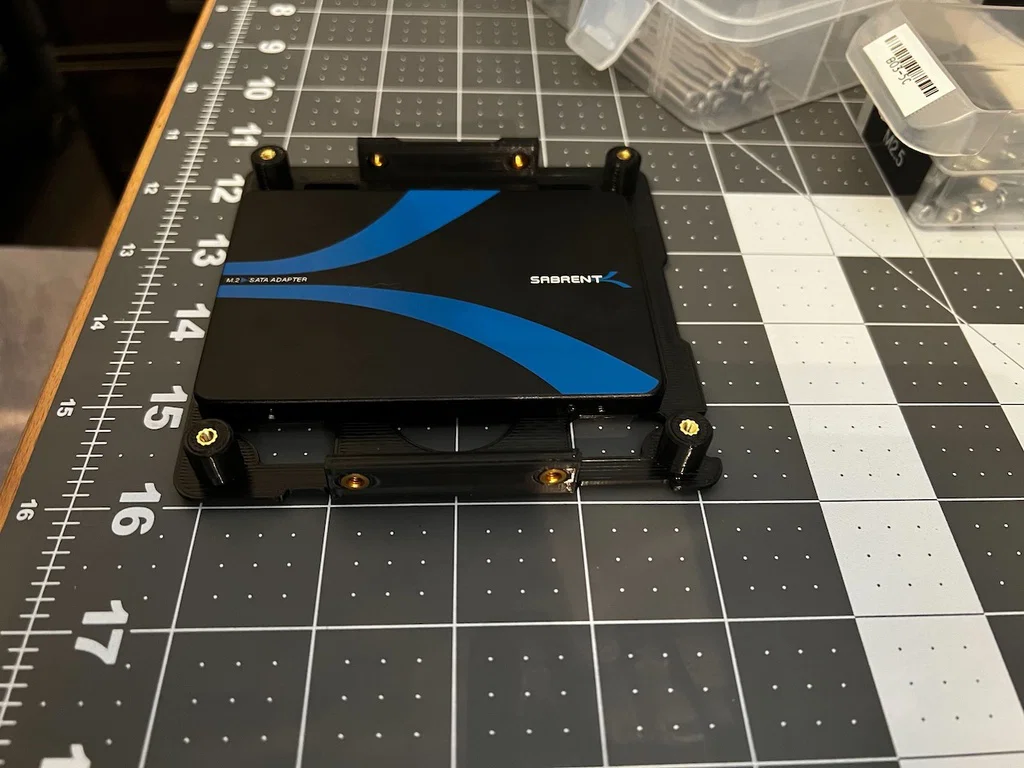

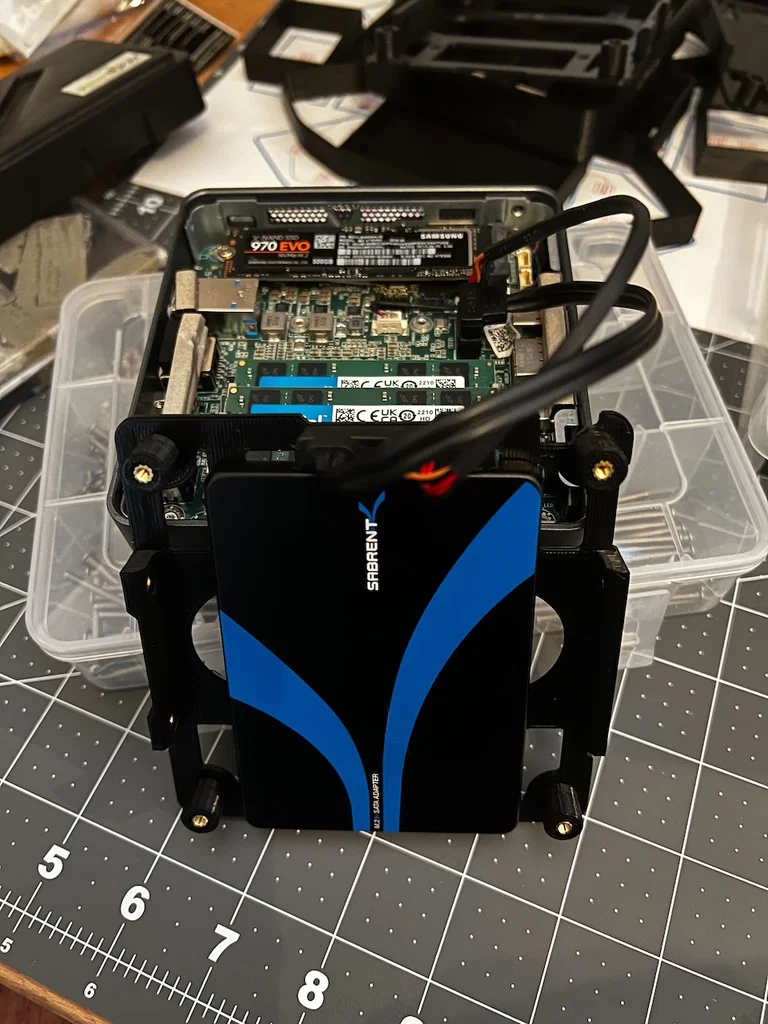

Cách lắp: dùng ốc M2.5 dài 25mm đi xuyên qua các tai (tabs) trên shell và vặn vào đúng các điểm bắt ốc nguyên bản trên main board. Sau đó gắn SSD lên plate, cắm cáp rồi gập xuống cẩn thận để không bị bẻ gập/kẹp cáp (crimp). Cuối cùng, dùng ốc M3 ngắn để bắt plate vào shell. Bạn có thể dùng chiều dài khoảng từ 4mm tới 12mm. Sau đó, dùng lại đáy case zin và vặn nó vào plate.

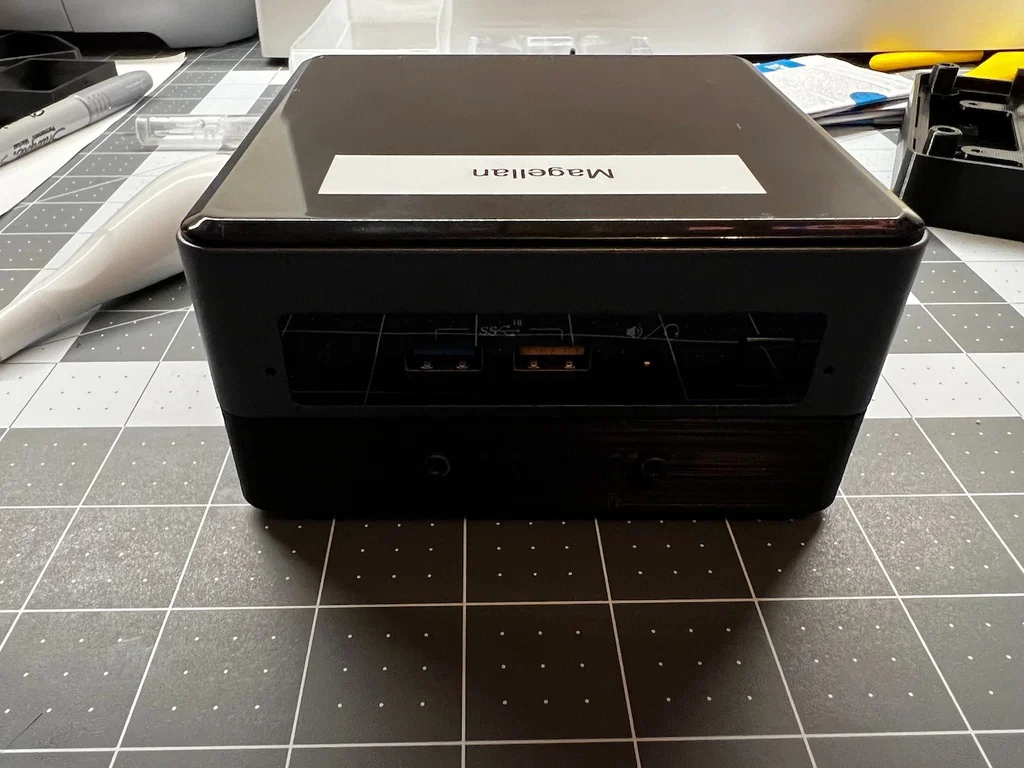

Nhớ đảm bảo tất cả chi tiết có nhãn “Front”, bao gồm cả đáy case zin, đều quay về phía mặt trước của NUC (chỗ có nút nguồn).

Print Settings

Printer:

Creality CR6 SE

Rafts:

No

Supports:

No

Resolution:

.2

Infill:

20% Gyroid

Filament:

Generic PLA

Black
