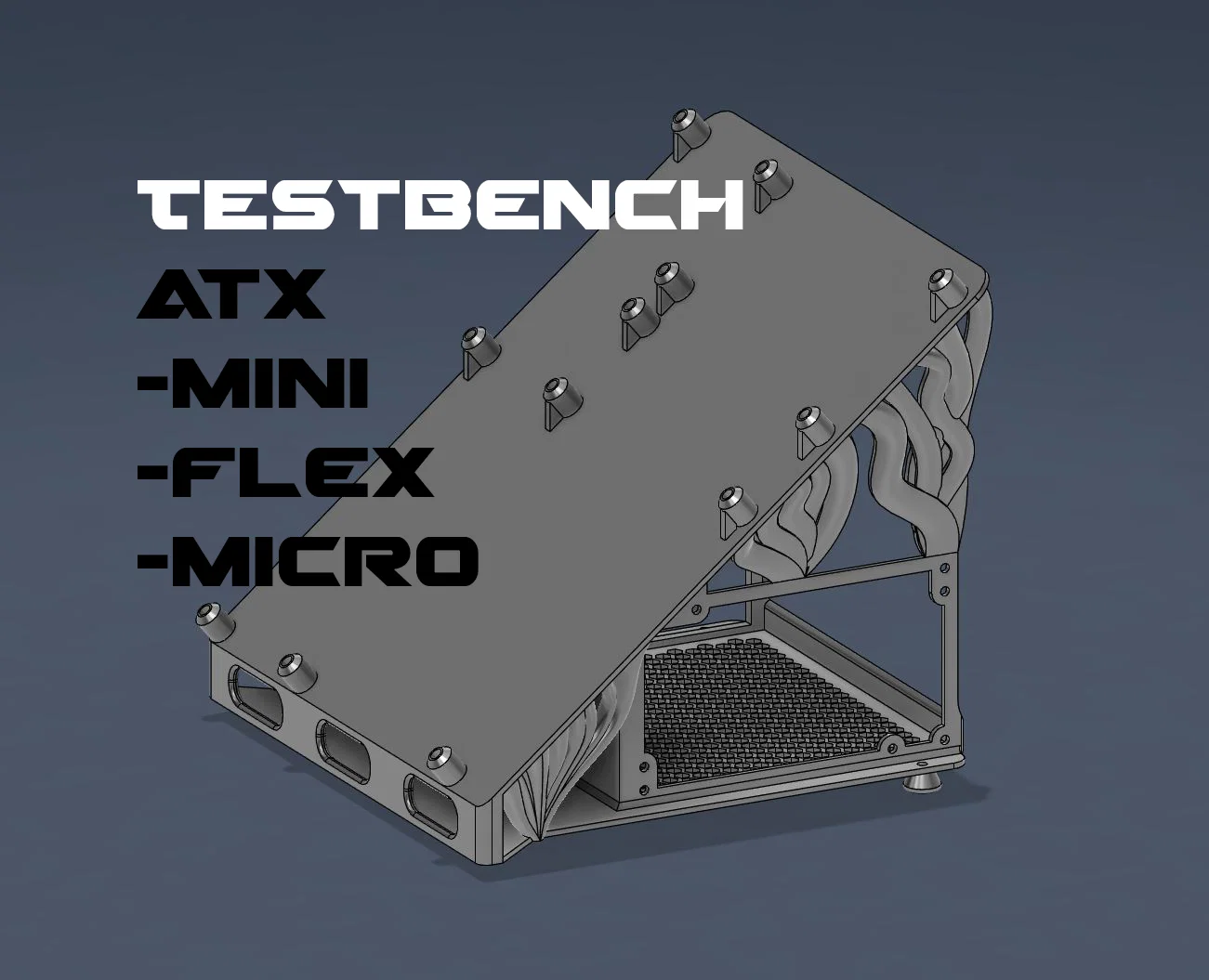

TestBench cho Motherboard ATX, Micro, Flex & Mini

Mô tả

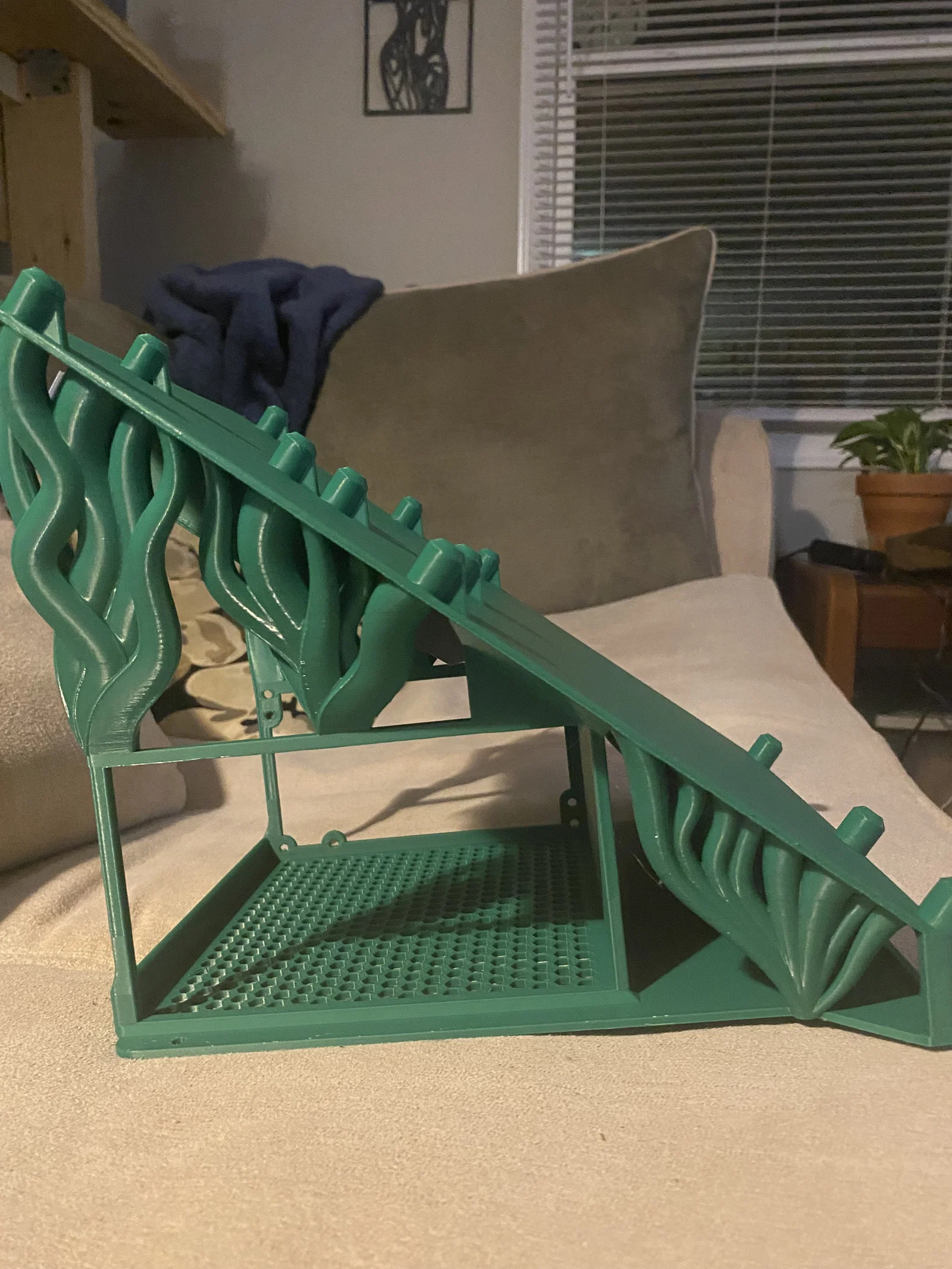

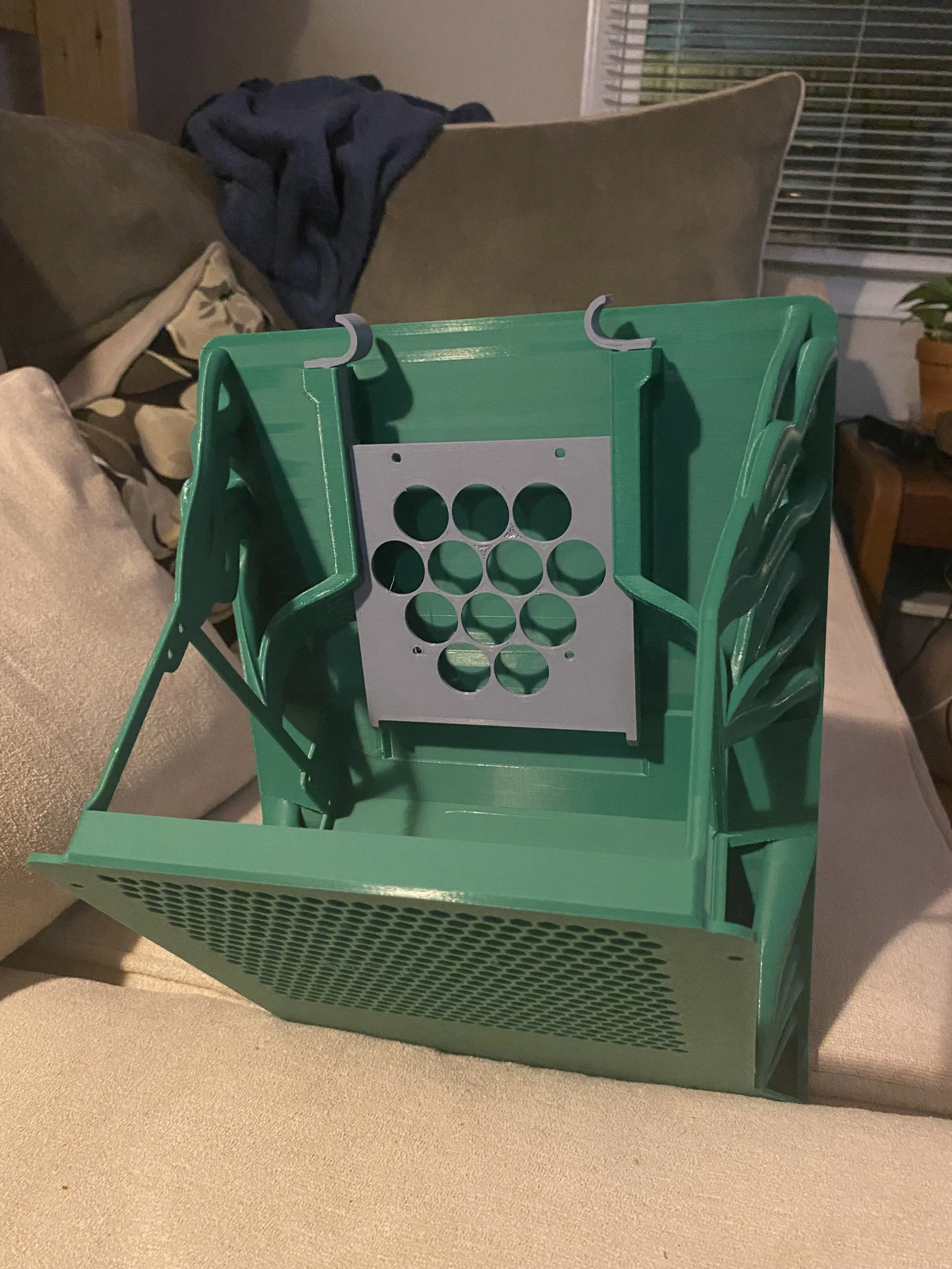

Đây là một testbench in được* dành cho ai cần một bệ để dễ dàng tiếp cận, thay nóng và chẩn đoán phần cứng trên PC. Thay vì dùng case, cái giá đỡ motherboard này giúp bạn thay CPU, GPU hoặc RAM rất tiện. Testbench có khe gắn ổ cứng hot-swappable. Testbench có các standoff cho motherboard chuẩn ATX, Micro-ATX, Flex-ATX và Mini-ATX.

*cần đai ốc chèn nhiệt (brass M3 heat-set insert nuts) và ốc M3 đầu tròn (round top M3 screws), tốt nhất là loại đi kèm case hoặc motherboard

Trước khi in: bạn nên dành chút thời gian đo linh kiện máy (đặc biệt là bộ nguồn/power supply), rồi vào BambuStudio dùng công cụ đo để so kích thước. Linh kiện máy tính vốn theo chuẩn, mình cũng cố chừa “độ rơ” nhất định, nhưng tốt nhất vẫn là kiểm tra kỹ nhiều lần rồi hãy in để tiết kiệm thời gian và quan trọng nhất là filament.

QUAN TRỌNG

Dù trong print profile đính kèm có để như vậy, nhưng profile này không được hoàn thiện hay test trên A1; nó được làm trên X1-Carbon. Tuy vậy, mình thấy không có vấn đề gì về build volume khi in trên A1 (bạn để lại comment/make cho mọi người biết nếu in thành công nha!). Còn nếu bạn muốn in trên dòng X1 hoặc P1 thì có vài thiết lập máy in cần chỉnh lại để in được.

Makerworld không cho upload print profile có chỉnh printer settings; nếu không thì mình đã up sẵn profile đó để đỡ mất công cho mọi người (ai biết cách lách vụ này thì chỉ mình với!).

Cẩn thận khi thay đổi các thiết lập của print profile thực tế! Đây là một bản in rất lớn và cần đúng hướng đặt (orientation) để tránh va chạm, và cần supports được “paint” để khỏi vượt quá build volume.

Printer settings cần thay đổi:

Build volume trên dòng X1 và P1 có một vùng loại trừ nhỏ ở góc trước-bên trái. Vùng này để bảo vệ cần gạt của bộ cắt filament khi dùng với AMS. Mình cần dùng trọn build volume theo hướng x&y để in testbench. Để mở full vùng x&y, làm theo hướng dẫn trong bài bambu wiki.

Không cần lo giới hạn chiều cao z, nhưng với bản in cao như vầy thì vẫn nên kiểm tra mặt dưới build plate xem có dính mảnh vụn từ các lần in trước không.

Sau khi mở full vùng của build plate, người dùng X1 và P1 nên dùng tính năng auto-rotate và auto-center để đảm bảo mẫu in đúng orientation. Nó cần giống orientation của A1 print profile đính kèm.

Lắp ráp test bench

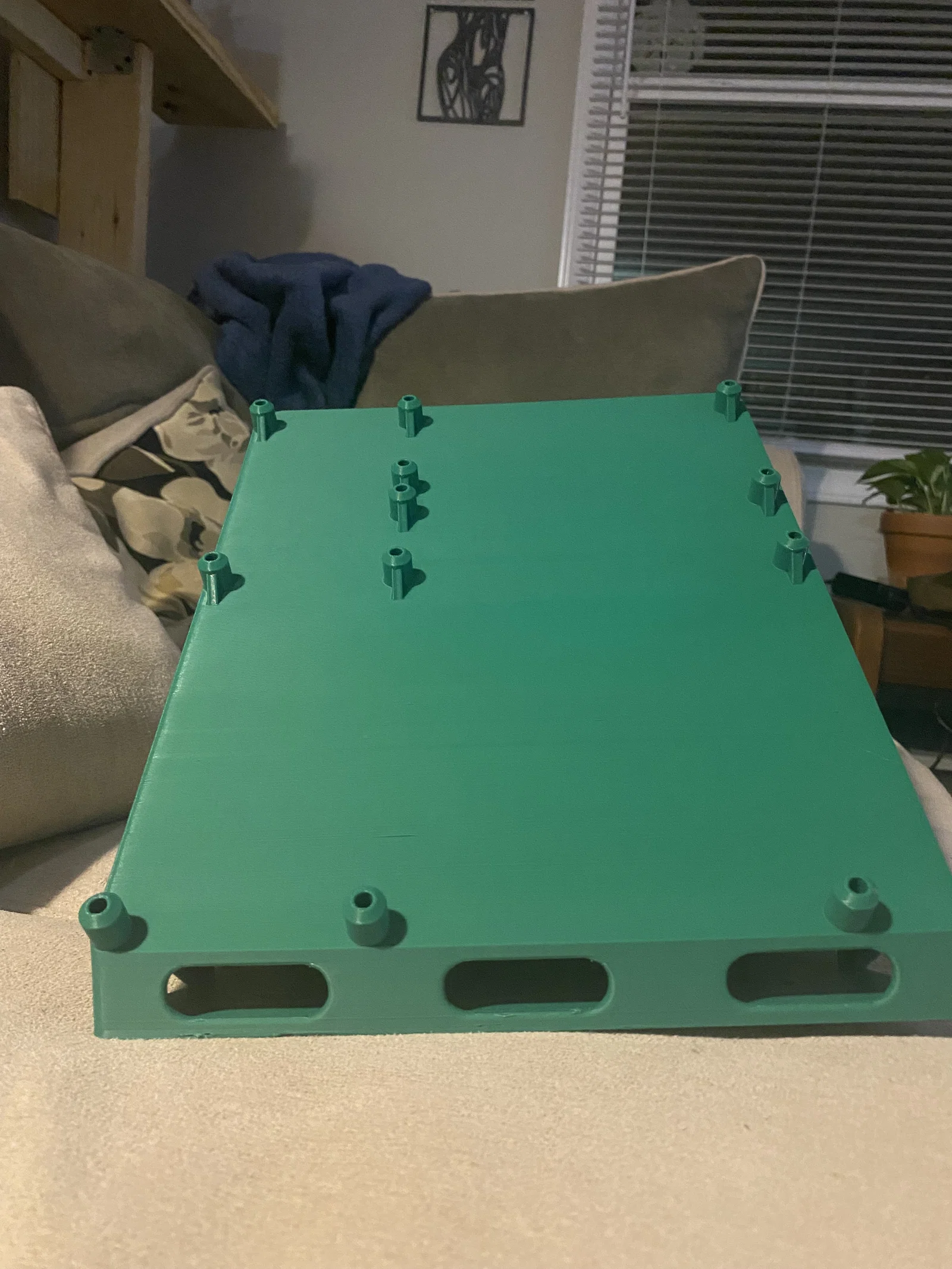

In xong test bench và gỡ supports xong thì tới lúc lấy mỏ hàn và các M3 heat set inserts. Trong hình, mình có gắn heat insert vào mọi standoff để tiện test, nhưng mình không khuyến khích bạn làm vậy! Thay vào đó, chỉ gắn heat insert vào những standoff đúng với size motherboard bạn dùng thôi! Nguy cơ gây short hoặc bị cấn/va chạm ở mặt dưới board—dù vị trí standoff của motherboard là theo chuẩn—thực sự là mình không rành đủ để khuyên theo hướng nào. Không gắn hết thì an toàn hơn, và bạn còn tiết kiệm heat set inserts cho dự án khác. – tin vui là tới hiện tại mình chưa gặp vấn đề gì khi gắn đầy đủ tất cả heat set inserts. –

• Bật mỏ hàn và chỉnh mức trung-cao, hoặc nếu có chỉnh nhiệt thì 275c-325c.
• Ấn heat set insert từ từ cho tới khi vừa ngang mặt (flush) với trụ standoff của motherboard.
• Cố giữ heat set insert vuông góc hoàn toàn với bề mặt phẳng của test bench; bạn có thể làm vậy bằng cách giữ mỏ hàn vuông góc với test bench.

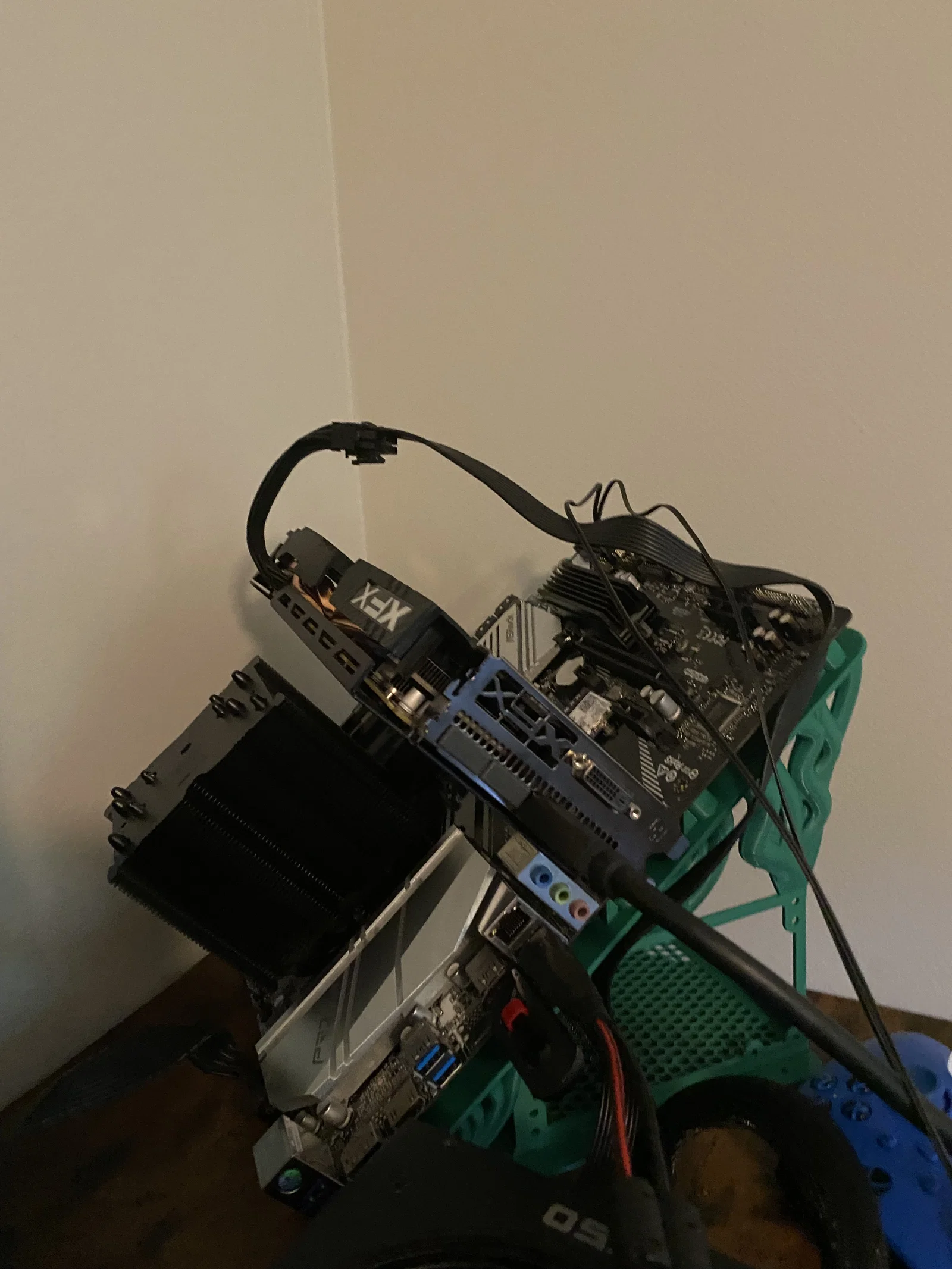

LƯU Ý: tùy GPU của bạn to và nặng cỡ nào, để nó “lơ lửng” như vậy có thể không khôn ngoan/không ổn định. Tự chịu rủi ro khi sử dụng. Nếu ai có ý tưởng để tích hợp thêm ngàm/giá đỡ, hoặc có kinh nghiệm về hình học của các kiểu GPU mount/bracket thì để lại comment nha.
