Cáp USB-C thay thế cho Creality CR Scan Otter (adapter cho cáp dài, mềm)
- Lượt tải
- 182
- Lượt thích
- 27
- Lượt coi
- 1.438
- Bản remix
- 0
- Bình luận
- 0
File 4 20,6 MB
- CR-Scan-Otter-Cable-Upgrade-asm_1776627298.stepSTEP · 3,4 MB
- CR-Scan-Otter-Cable-Upgrade-Top-Cover_1776627299.stlSTL · 4,3 MB
- CR-Scan-Otter-Cable-Upgrade-Body_1776627302.stlSTL · 6,1 MB
- CR-Scan-Otter-Screw-Knob_1776627303.stlSTL · 6,8 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #314984
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

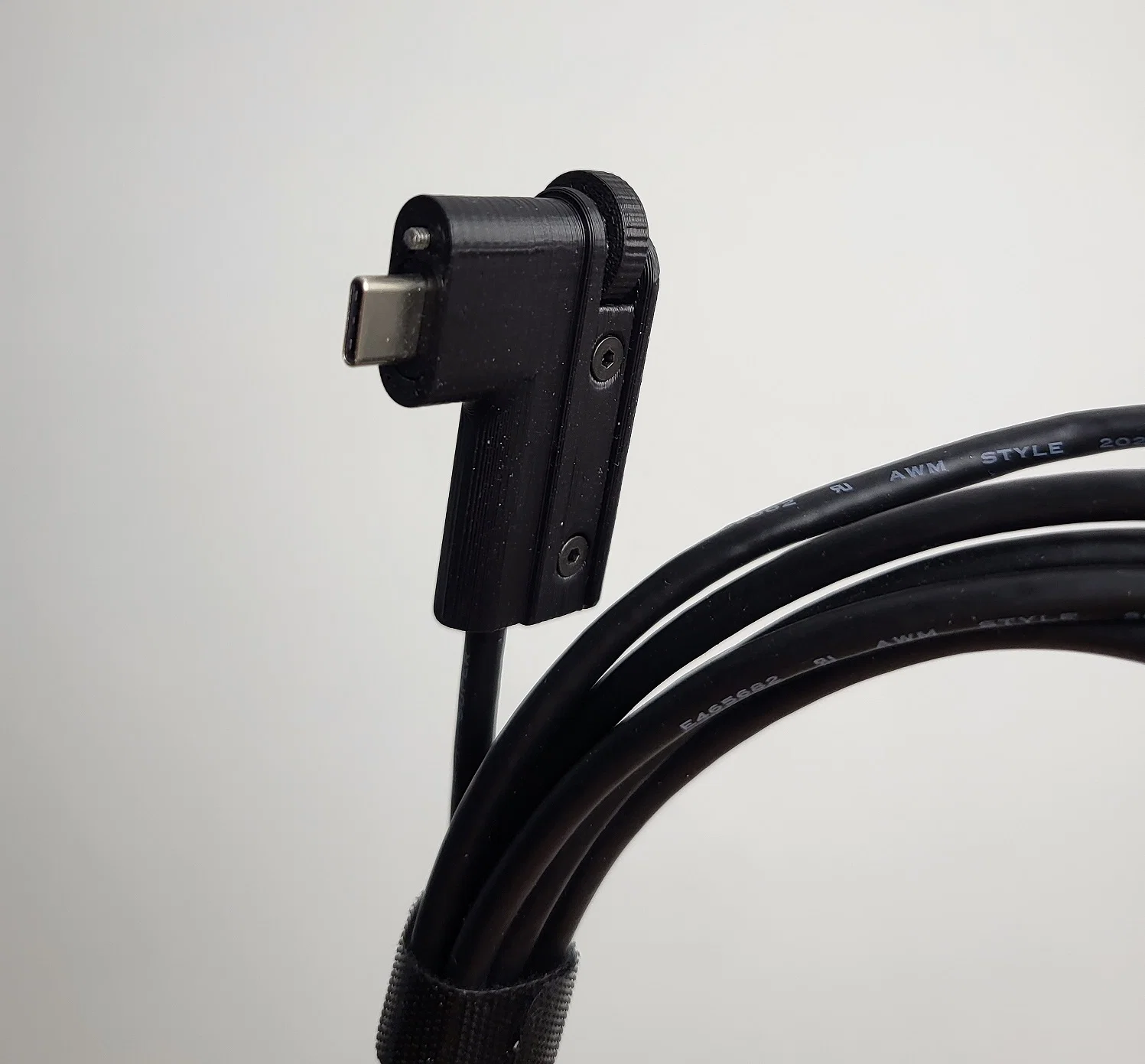

Mình thiết kế một cái adapter để dùng cáp dài hơn và mềm dẻo hơn cho CR-Scan Otter.
Model này làm riêng cho sợi cáp 3m đầu bẻ góc (angled) mình tìm được trên Amazon Đức: Cabletex USB-C Cable. Dù mình có thấy hai mẫu trên amazon.com nhìn y chang, tiếc là hiện đang hết hàng: Payholy USB-C Cable và VeeR USB-C Cable. Nếu bạn tìm được lựa chọn thay thế khác thì báo mình, mình sẽ bổ sung vào phần mô tả.

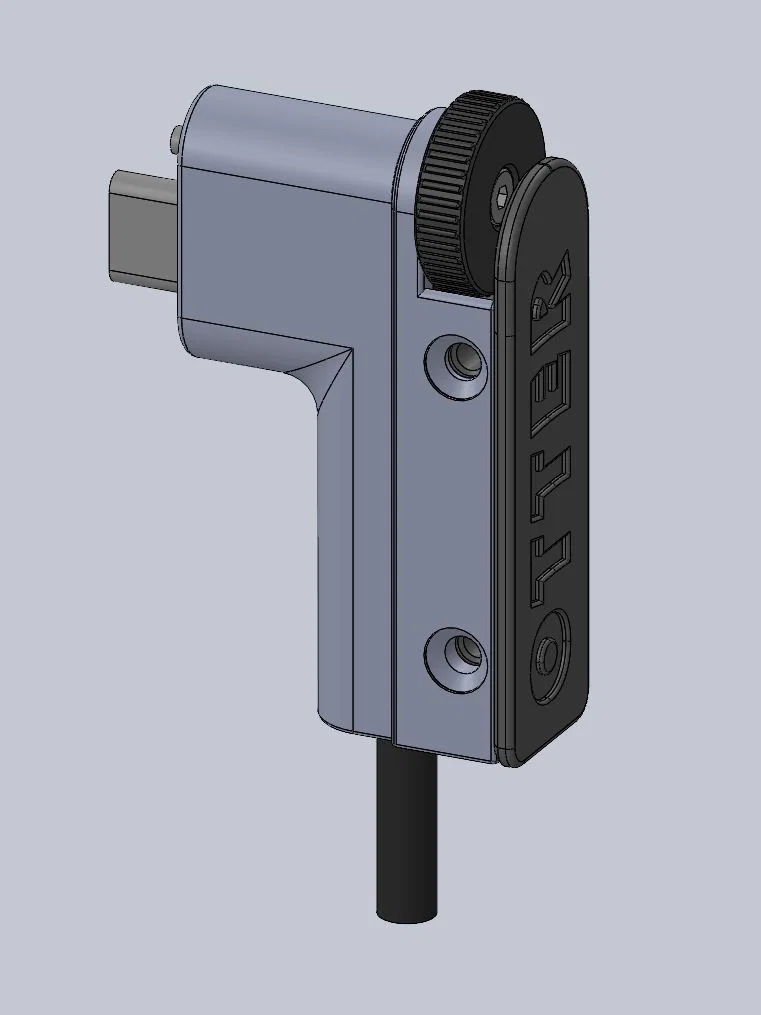

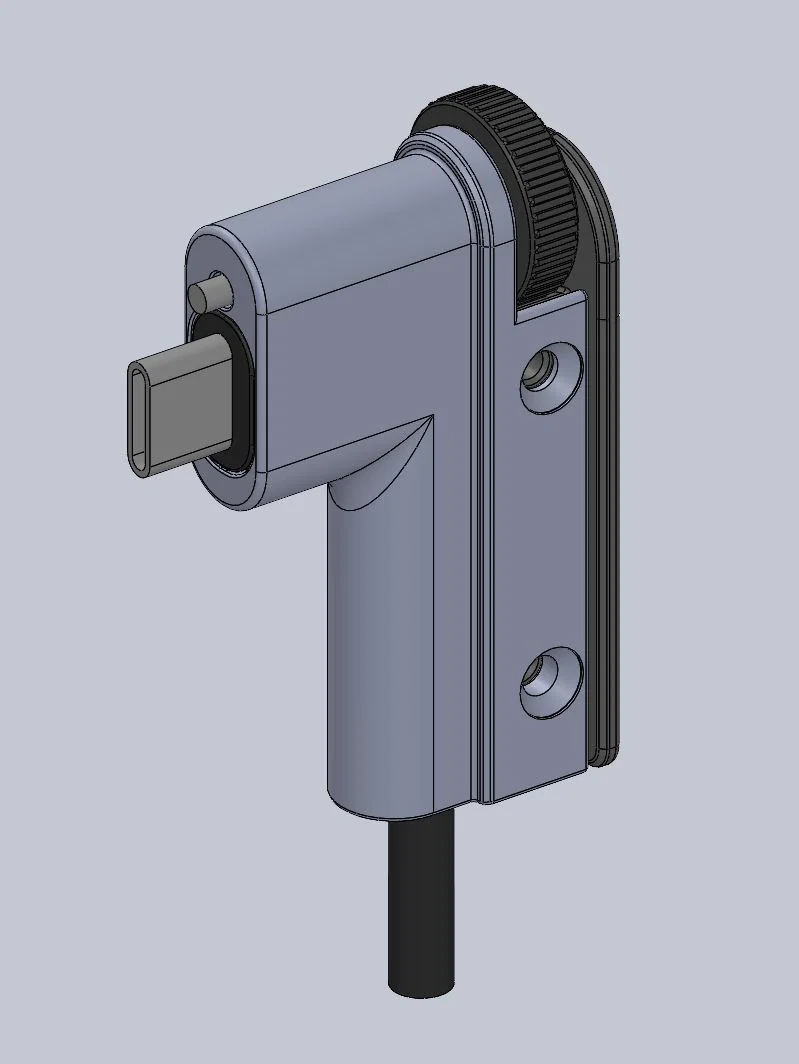

Ngoài ra, mình có đính kèm file STEP để bạn chỉnh sửa model cho phù hợp với các loại cáp khác. Lưu ý là phần đầu bẻ góc cần phải thò ra khá nhiều, nên đa số cáp mình tìm được không đạt yêu cầu. Mình đảm bảo sợi cáp ít nhất phải là USB 3.0 và chịu dòng cao (3A) để kết nối ổn định và không bị giảm hiệu năng do chiều dài tăng lên. Cáp TPE và TPU thường mềm dẻo hơn cáp PVC tiêu chuẩn, mình ưu tiên loại này cho trường hợp sử dụng này.

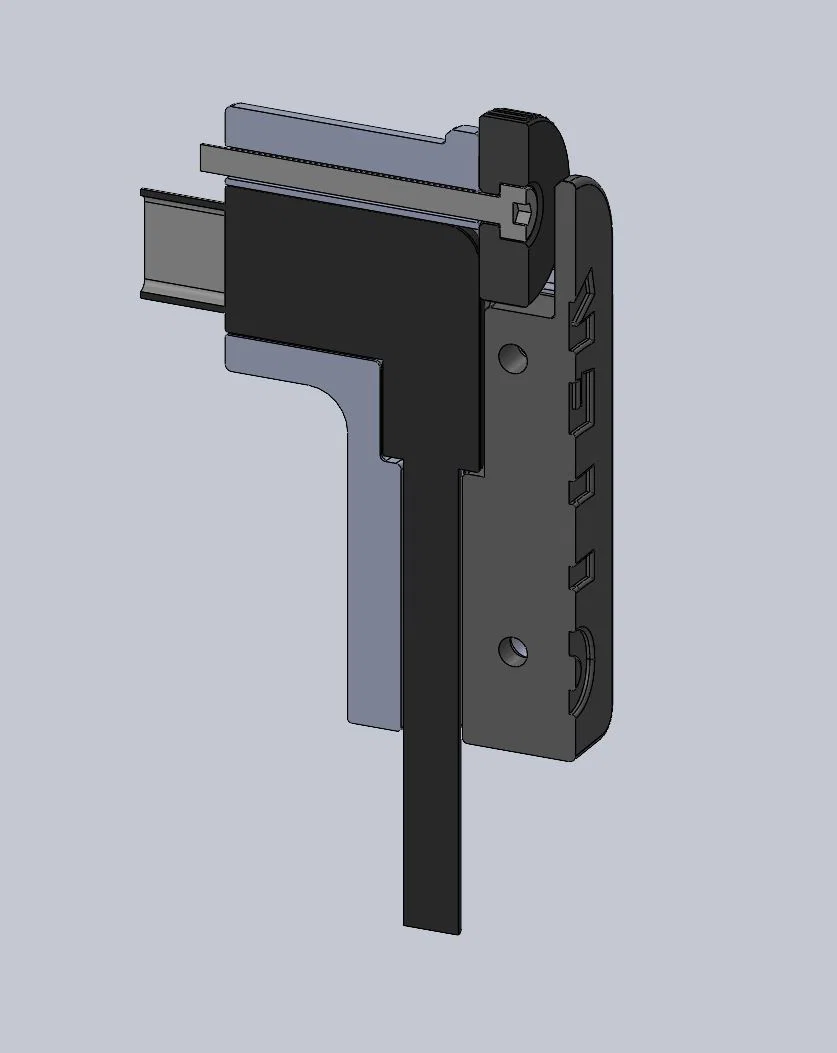

Ngoài sợi cáp đầu bẻ góc, bạn cần một con vít M2x25 đầu trụ (cylinder head screw) (cắt ngắn còn ~23mm), bốn con vít M2.5x5 đầu chìm (countersunk screws) và một số chi tiết in 3D.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 4
- Tổng dung lượng
- 20,6 MB
- File lớn nhất
- 6,8 MB
