Hộp Gridfinity Parametric Blank (Fusion 360)

Đây là một bản “remix” từ mẫu Easy Gridfinity Parametric Box của Quentible.

Nó cho phép bạn tạo một “blank” theo bất kỳ kích thước lưới (grid) nào và bất kỳ chiều cao nào.

Xem ghi chú từ bản gốc của Quentible tại đây – Easy Gridfinity Parametric Box by quentibles | Download free STL model | Printables.com

Bạn có thể chỉnh những gì

• Bề rộng (#grids width) của hộp.
• Bề sâu (#grids length) của hộp.
• Bước tăng chiều cao (không nhất thiết phải là số nguyên) của hộp.

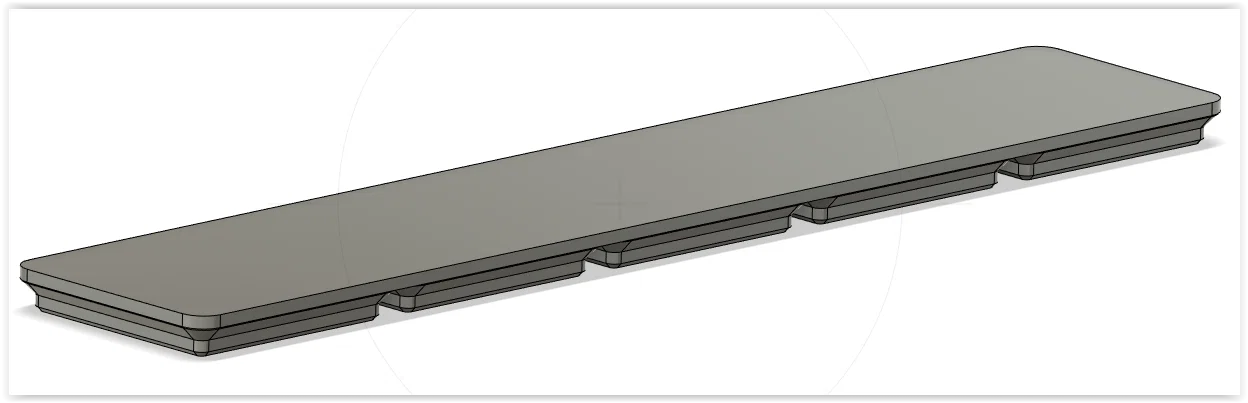

  • Height increment = 1 sẽ cho tổng chiều cao 7mm (theo chuẩn Gridfinity) với flattop “deck thickness” là 1.2mm
  • Xem công thức bên dưới

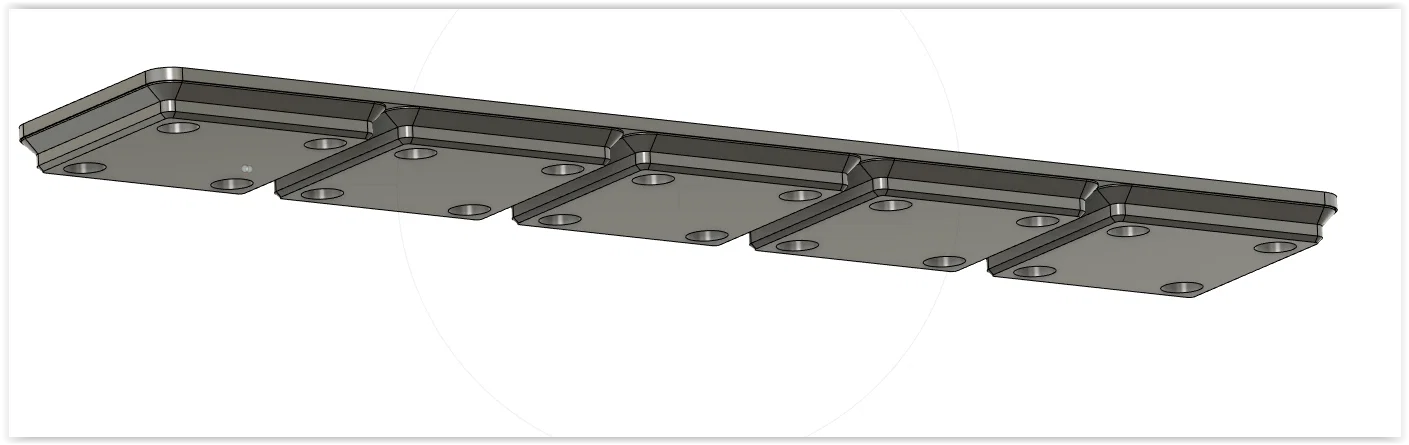

• Lỗ bắt vít (screw holes), nếu cần. 0=Không, 1=Có
• Lỗ nam châm (magnet holes), nếu cần. 0=Không, 1=Có
  • Kích thước lỗ nam châm (Magnet Hole Dimensions)
• Các tham số gốc sau đây không áp dụng. Chắc là có cách để xóa các tham số không dùng này, nhưng mình chưa tới mức đó trong Fusion 360:
  • Độ dày thành (wall thickness), mà không làm thay đổi kích thước tổng thể (bulk dimension) của hộp.
  • Phần label (chiều dài và chiều rộng), nếu cần.
  • Phần scoop (chiều dài và chiều rộng), nếu cần.
  • Số lượng vách ngăn (dividers), nếu cần.
  • Gân (ribs) (độ dày và chiều rộng), nếu cần.

Mình cần một điểm khởi đầu để làm vài mẫu riêng của mình sao cho vừa đúng kích thước Gridfinity. Mình có 2 cách nghĩ để dùng nó:

1. Làm model của bạn riêng, rồi dán/bắt vít/gắn nó lên cái blank này
2. Làm model của bạn bắt đầu trực tiếp từ cái hộp blank đã parametric sẵn này.

Công thức

1. Tính Deck/box thickness (mm) = (Height Increment*7)-5.8
   • Ví dụ với Height Increment 2.5
   • Deck hoặc Box thickness = (2.5x7)-5.8 = 11.7mm
2. Tính Height Increment = (Deck hoặc Box thickness+5.8)/7
   • Ví dụ muốn Deck Thickness 2mm
   • Set Height Increment = (2+5.8)/7 = 1.1143

Thông tin thêm: thiệt ra mình cũng không đóng góp gì cho mẫu này ngoài việc lược bớt vài bước trong Fusion timeline của Quentible. Dù vậy, hy vọng bạn sẽ thấy nó hữu ích.
