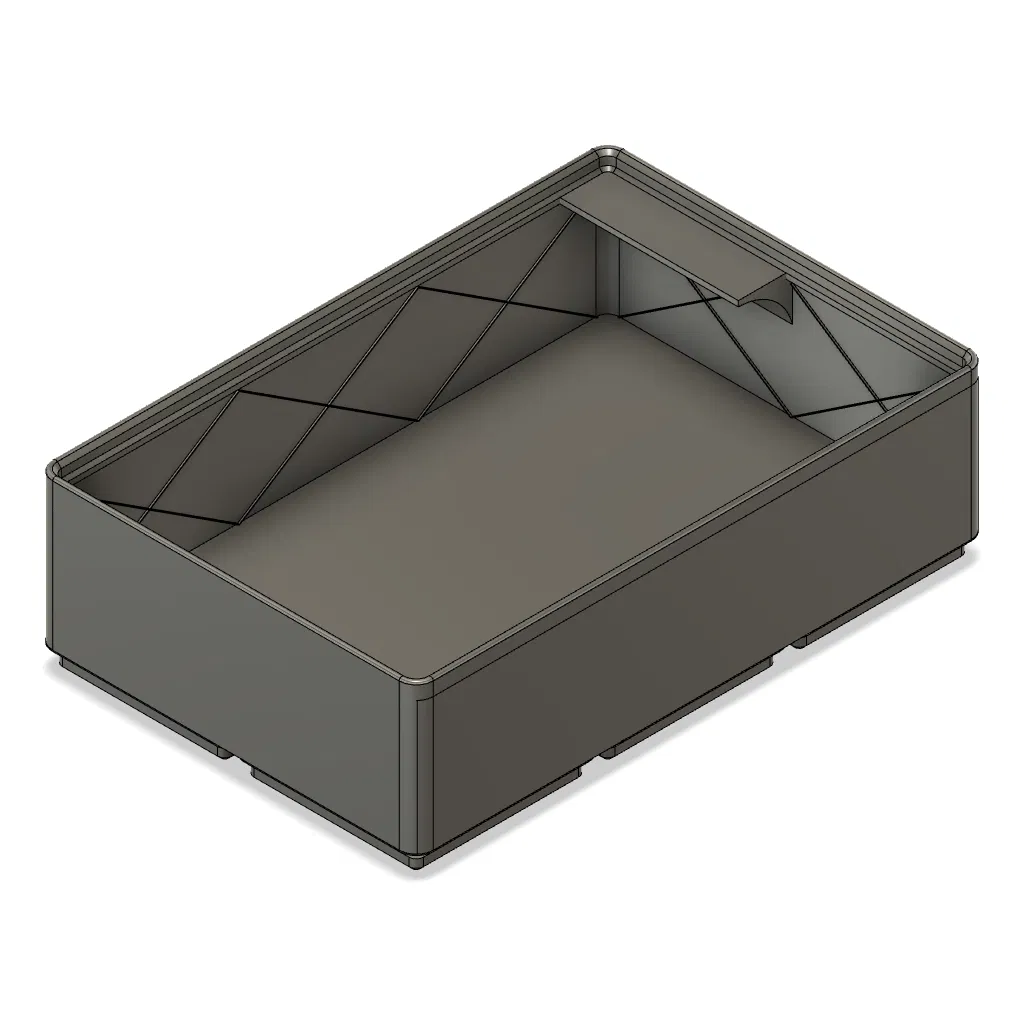

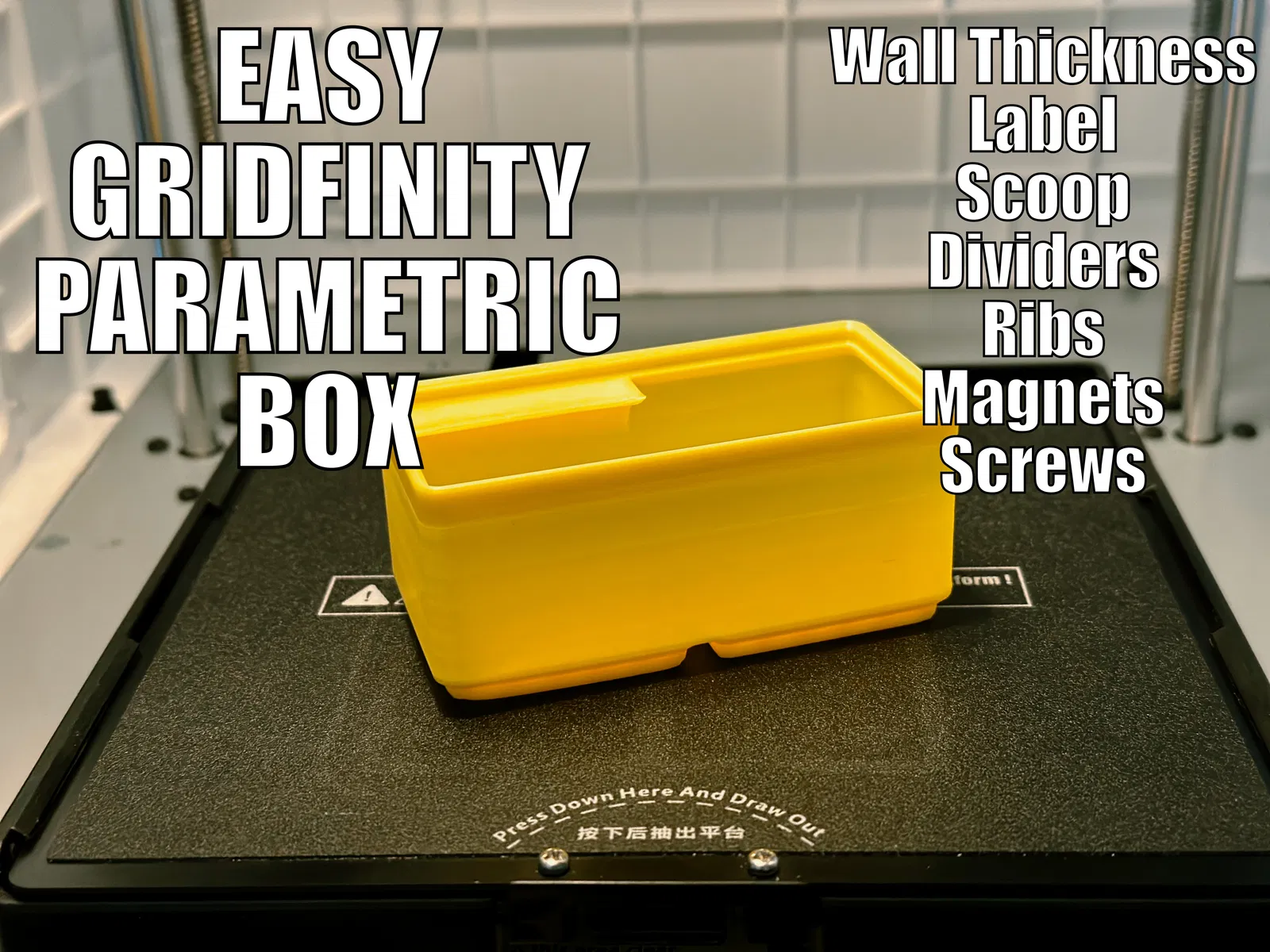

Hộp Gridfinity Parametric Dễ Dùng (Fusion360) – Easy Gridfinity Parametric Box

Mình cần làm rất nhiều hộp cho một dự án Gridfinity nhưng không tìm ra file parametric nào vừa đơn giản vừa chuẩn xác, rồi làm tới bến luôn… File này tuân thủ 100% theo gridfinity.xyz.

Bạn có thể tuỳ chỉnh

• Chiều rộng của hộp.
• Chiều sâu của hộp.
• Chiều cao của hộp.
• Độ dày thành (wall), mà không làm thay đổi kích thước tổng thể (bulk dimension) của hộp.
• Phần chỗ dán nhãn (label thingy) (dài và rộng), nếu cần.
• Phần khoét tay (scoop thingy) (dài và rộng), nếu cần.
• Số lượng vách ngăn (dividers), nếu cần.
• Lỗ vít (screw holes), nếu cần.
• Lỗ nam châm (magnet holes), nếu cần.
• Gân tăng cứng (ribs) (độ dày và bề rộng), nếu cần.

Mẹo xịn

• Nếu bạn đặt tham số wall_thickness bằng đúng đường kính nozzle của máy in, bạn sẽ ra được mẫu gần giống vase mode, vì máy chỉ chạy một lượt để tạo thành.
• Lúc đó bạn chủ yếu chỉ cần chỉnh infill (với mình thì 10% là đủ).
• Nếu cần cứng cáp hơn, bạn có thể thêm ribs.

Cách dùng file parametric trong Fusion360

• Mở file bằng Fusion360.
• Vào “MODIFY”, rồi ở cuối sẽ có “Change parameters”.

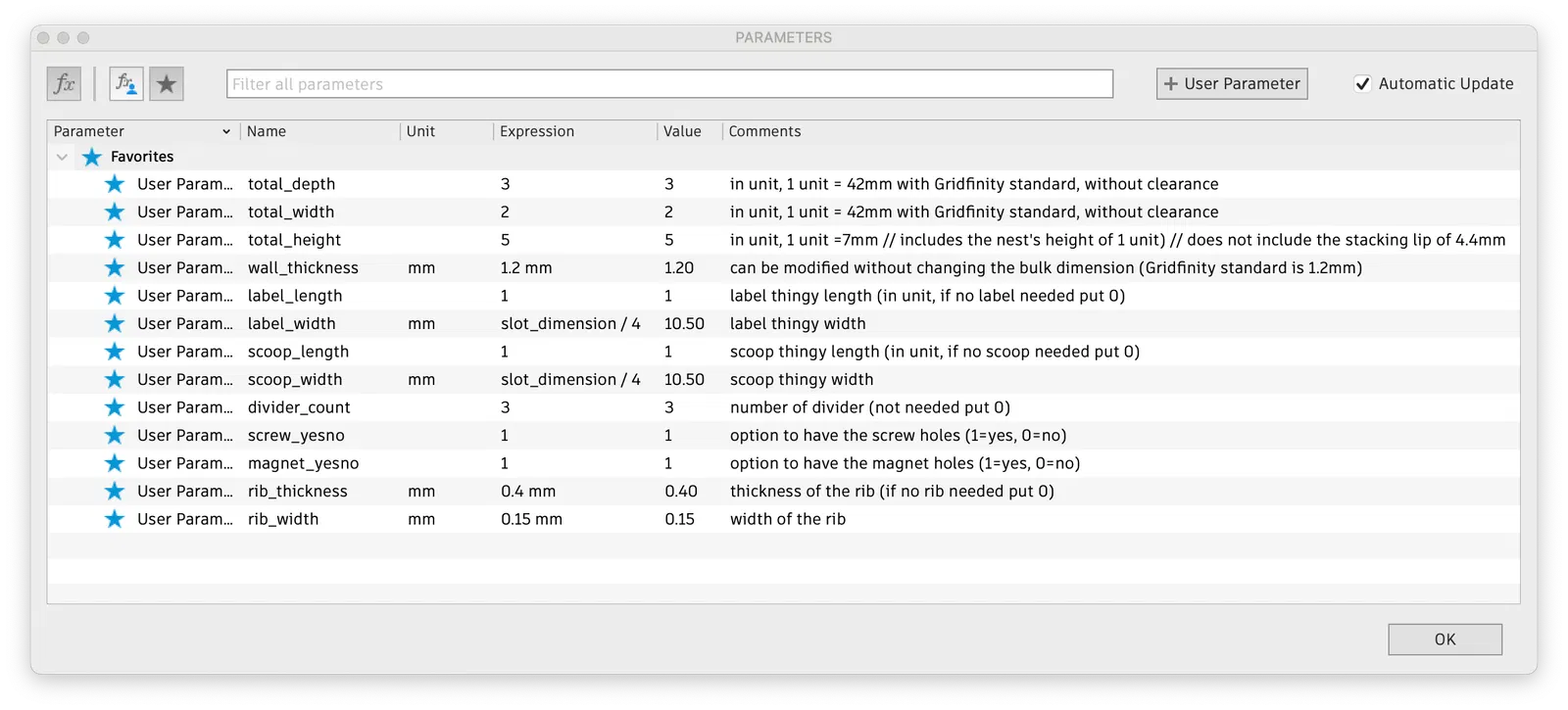

• Một cửa sổ sẽ hiện ra (giống như hình ở trên) với toàn bộ parameters của file.
• Mình đã đưa những tham số cần chỉnh vào favorites hết rồi.
• Bạn chỉ cần đổi phần expression của tham số bạn muốn thay đổi là xong.
