Mẫu kiểm tra độ phẳng bàn in 3D 350x350 (Bed Test Pattern)

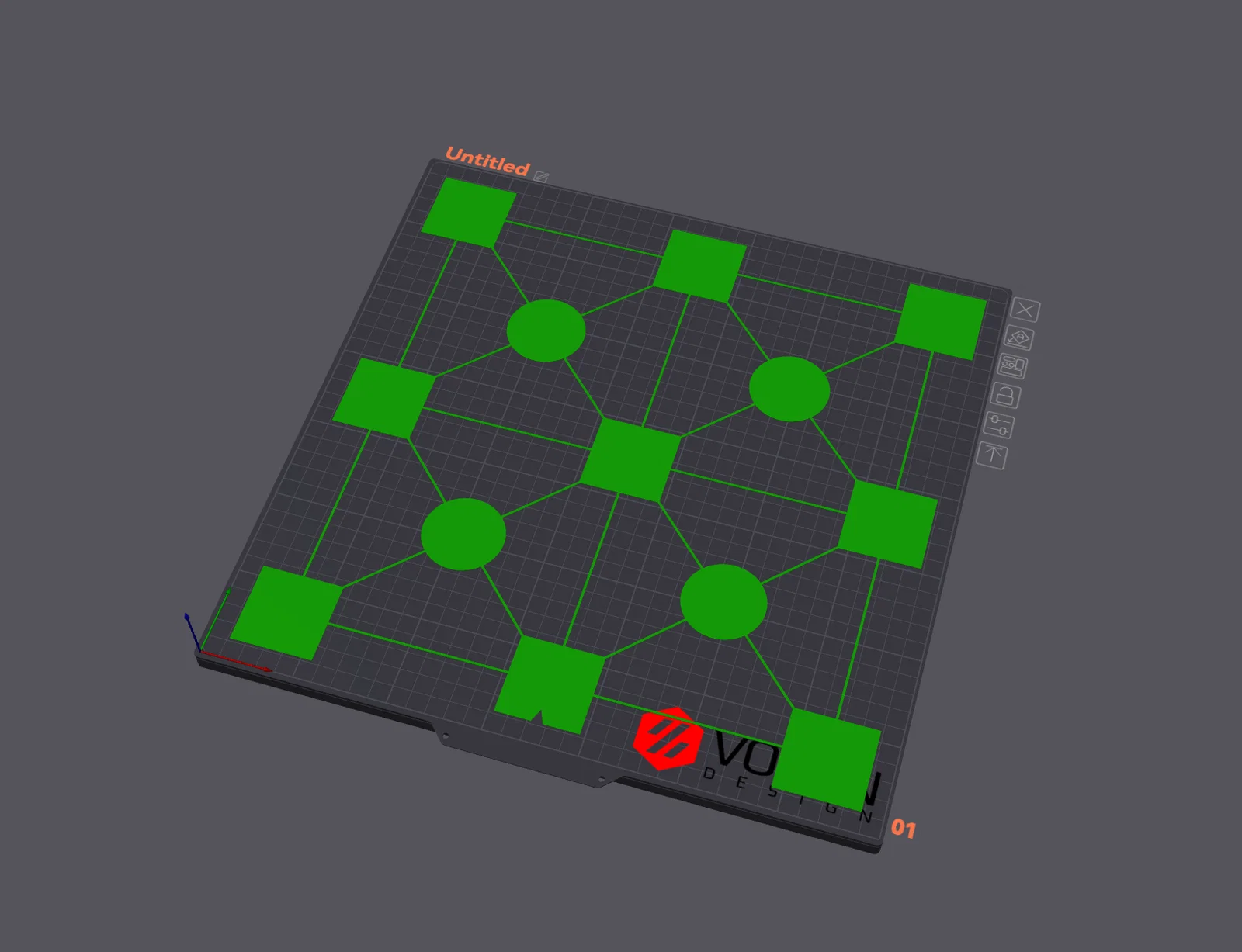

Mẫu kiểm tra độ phẳng bàn in 3D (350x350 Bed Test Pattern)

Khi anh em mới lắp ráp xong một chiếc máy in 3D khổ lớn hoặc sau khi bảo trì, cân chỉnh lại bàn in, việc kiểm tra độ phẳng là bước cực kỳ quan trọng để đảm bảo chất lượng bản in. Mẫu 350x350 Bed Test Pattern này được thiết kế chuyên dụng cho các dòng máy có kích thước bàn in lớn, giúp anh em kiểm tra nhanh lưới (mesh) của bàn in xem có bị cong vênh hay lệch ở các vị trí quan trọng hay không. Thay vì in một tảng nhựa dày đặc gây lãng phí, mẫu này chỉ in những điểm tiếp xúc cần thiết để anh em đánh giá bề mặt một cách chuẩn xác nhất.

Cách sử dụng rất đơn giản, anh em chỉ cần nạp file STL này vào máy in, sau đó in với một lớp (single layer) duy nhất. Khi máy bắt đầu chạy, hãy quan sát kỹ độ bám dính của sợi nhựa PLA lên bề mặt bàn ở tất cả các góc và điểm trung tâm. Nếu nhựa bám đều, không quá mỏng (bị trong suốt) cũng không quá dày (bị rít vòi phun), thì chúc mừng, bàn in của anh em đã được cân chỉnh hoàn hảo. Mẫu in này không chỉ giúp kiểm tra Z-offset mà còn cho thấy độ ổn định của toàn bộ hệ thống trục trong không gian làm việc rộng lớn 350x350mm.

Dưới đây là một số lưu ý để anh em đạt được kết quả kiểm tra tốt nhất:

• Kích thước bàn in: Mẫu này tối ưu cho các dòng máy in khổ lớn 350x350mm, giúp bao phủ toàn bộ diện tích làm việc.
• Vật liệu khuyên dùng: Nên sử dụng nhựa PLA thông thường vì độ co ngót thấp, giúp anh em quan sát rõ độ bám dính thực tế mà không bị ảnh hưởng bởi nhiệt độ môi trường.
• Thiết lập slicer: Chỉ cần in với độ dày 1 layer duy nhất để kiểm tra Z-offset chính xác nhất, tránh chỉnh brim hay raft để không làm sai lệch kết quả.
• Quan sát lỗi: Nếu thấy các điểm ở góc bị bong, đó là dấu hiệu bàn in cần được leveling thủ công hoặc kiểm tra lại cảm biến ABL (Auto Bed Leveling).
• Tiết kiệm thời gian: Bản thiết kế này tận dụng tối đa diện tích nhưng vẫn tiết kiệm nhựa, anh em hoàn toàn có thể in thử nghiệm nhiều lần mà không sợ tốn kém.
• Vệ sinh bàn in: Hãy đảm bảo mặt bàn sạch sẽ trước khi in để loại bỏ các yếu tố ngoại cảnh gây ảnh hưởng đến quá trình đánh giá độ phẳng.

Việc thường xuyên kiểm tra bàn in với mẫu in chuyên dụng này sẽ giúp anh em giảm thiểu tối đa tỉ lệ hỏng bản in, đặc biệt là những bản in lớn đòi hỏi độ chính xác cao ngay từ lớp nền đầu tiên.
