Hộp/Case ESP8266 NodeMcu V3

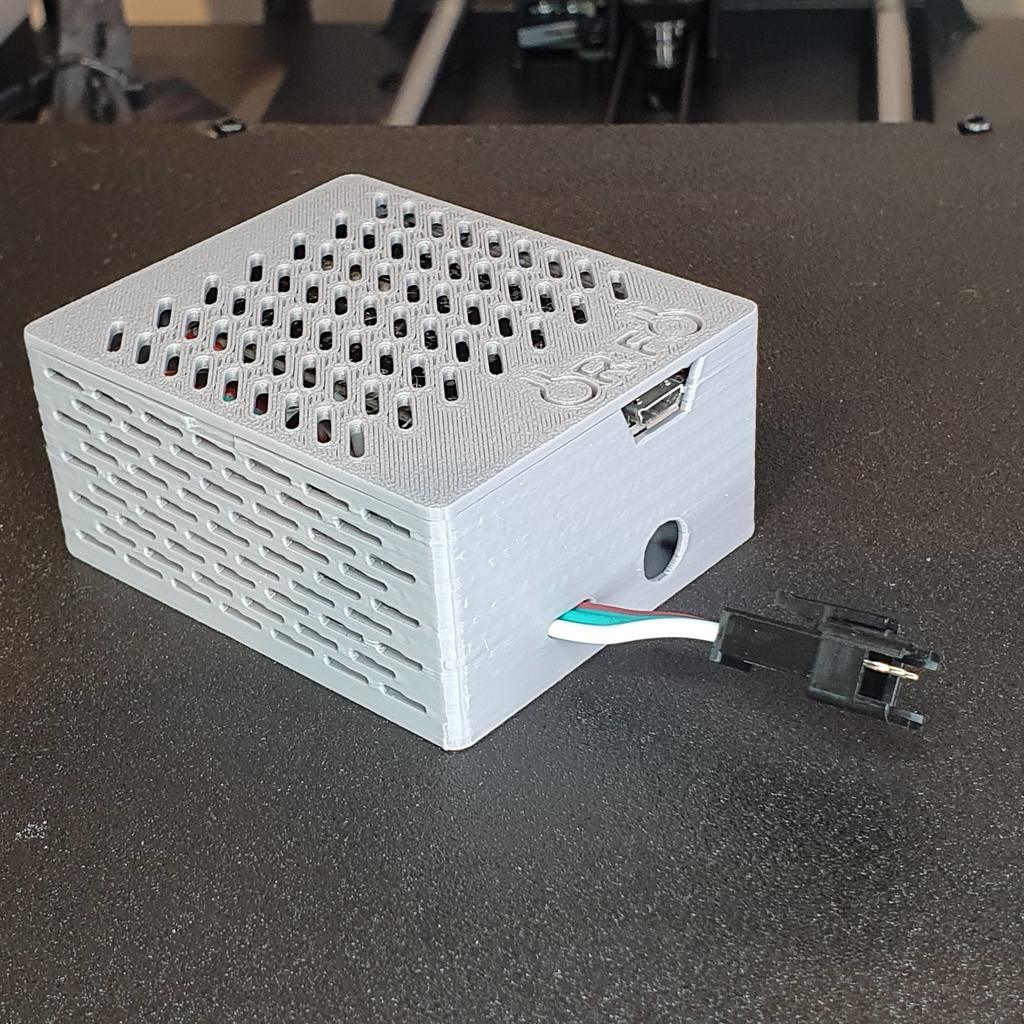

Đây là lần mình thử thiết kế một cái hộp kín để đựng board ESP Development Board 8266 cho mấy dự án LED của mình.

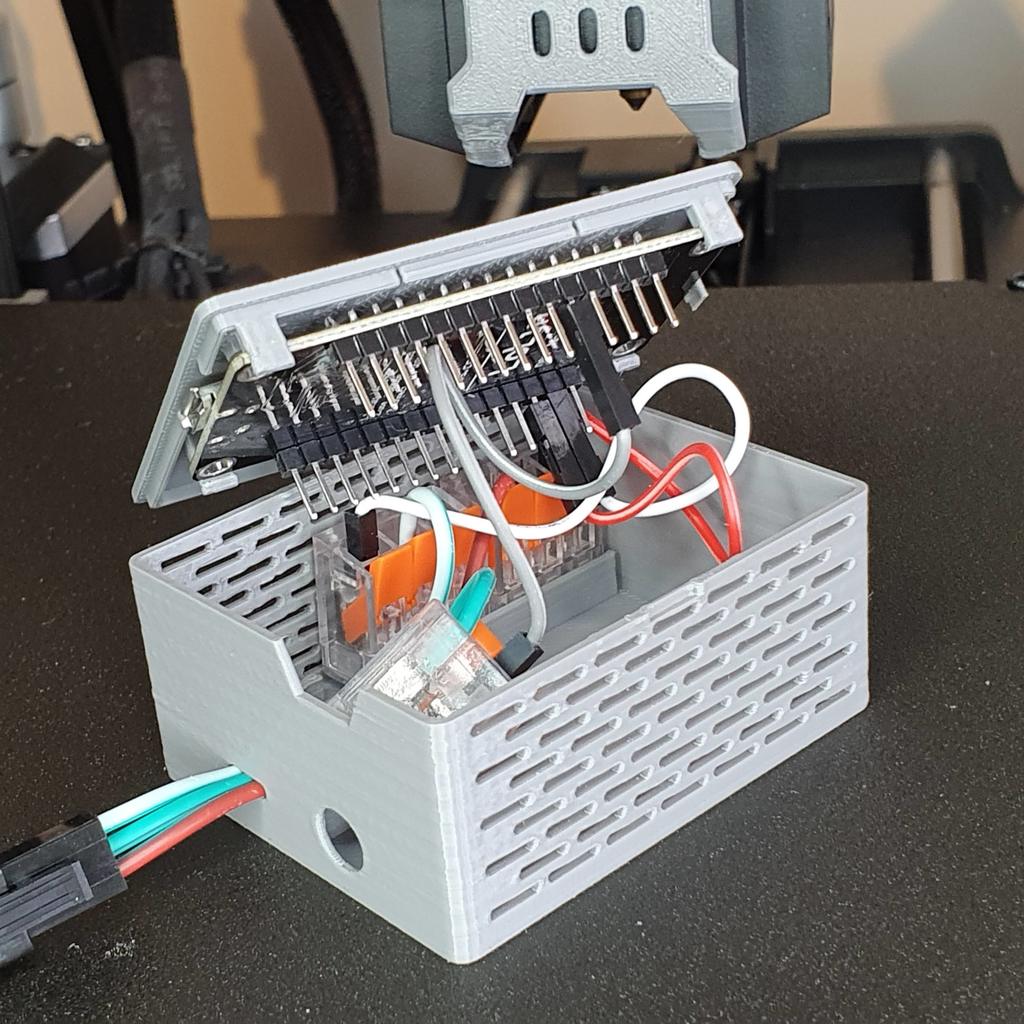

Mình muốn để gọn gàng board cùng với các đầu nối Wago mình đang dùng, gom hết vô một chỗ cho nhìn ngăn nắp.

Wago xài rất tiện: nó giúp nối dây jumper mà không cần hàn, nên là cách đơn giản để dựng nhanh một dự án LED nhỏ và chạy được liền.

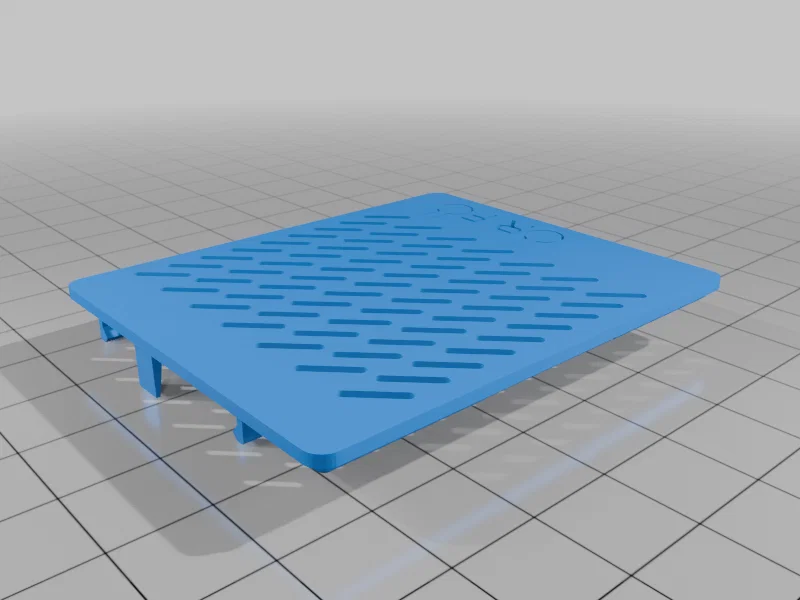

Phần nắp hộp được thiết kế riêng với ESP8266 trong đầu: nút reset và flash bấm rất đã tay, mà vẫn chừa khoảng cách để không khí lưu thông.

Mình cũng làm sao cho việc remix cái nắp này dễ hơn để dùng cho các board khác: bạn có thể cắt/bỏ mấy cái clip đi và/hoặc dời chúng tới vị trí bạn muốn (mình sẽ làm thêm một bản nắp cho ESP32 dưới dạng remix, nên nhớ để ý nhé)

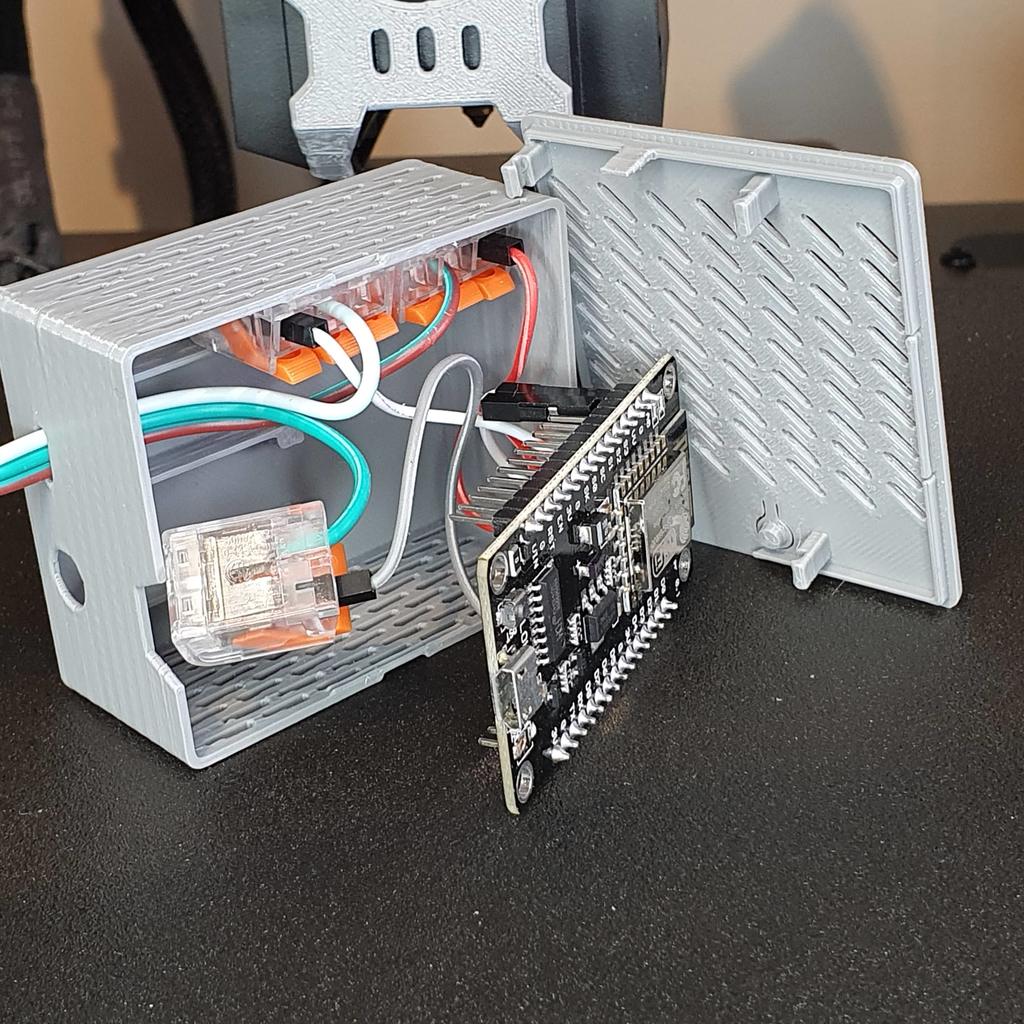

• Nắp có các clip được thiết kế theo board của mình; hãy test trước khi in bằng cách che phần vật liệu khác lại

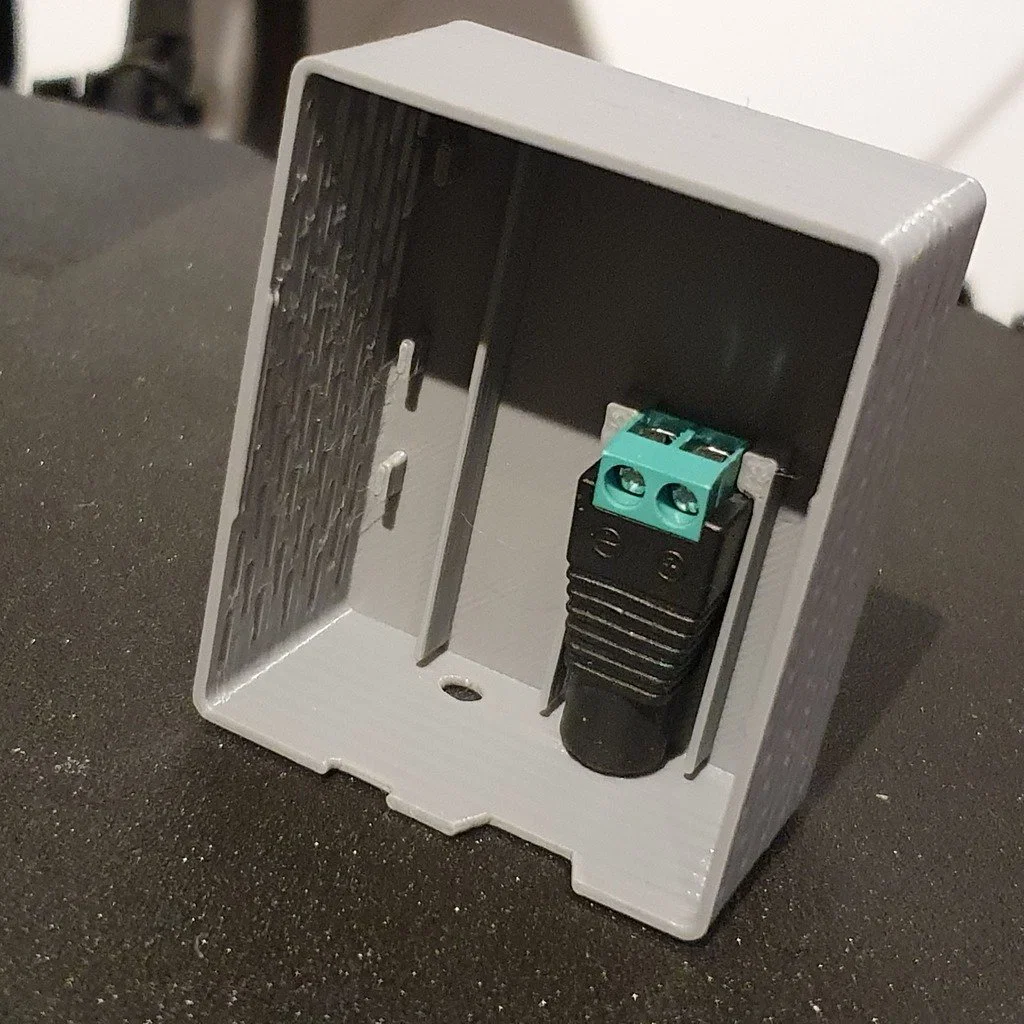

• Phần đế có chừa chỗ cho một đầu connector 5V tiêu chuẩn nếu bạn muốn dùng

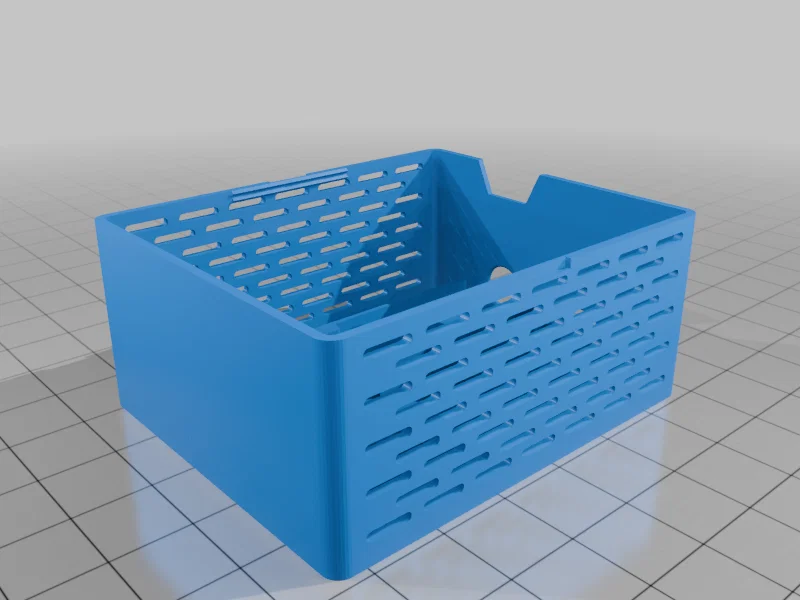

• Phần đế có 3 chốt để ấn Wago lên: 2 cái loại 3-way và 1 cái loại 2-way, hy vọng Wago của bạn cũng có kiểu này

** Wago, dây và ESP không bao gồm trong file in nha ;)

Chúc in vui vẻ

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 V3 KE

**Rafts:**

No

Supports:

No

**Resolution:**

0.16

Infill:

15

**Filament:** Any PLA/PLA+ Any

Notes:

Nếu bạn có PLA+ hoặc ABS thì có thể ưu tiên dùng mấy loại này vì chịu nhiệt tốt hơn

Post-Printing =============
