Chân máy gập gọn (2 kích thước) – Folding Tripod (70mm/110mm)

Giới thiệu

Mình hay nhìn một số món đồ rồi nghĩ bụng: “Cái này mình có thể 3D print được mà.”

Nhưng khi bắt tay vô thiết kế thì mình nhanh chóng nhận ra là có khi khó hơn mình tưởng.

Đây là một dự án như vậy. Để đảm bảo mấy cái tripod này không bị lỏng lẻo hay bung ra, mình quyết định kết hợp phần cứng (hardware) truyền thống với 3D printing.

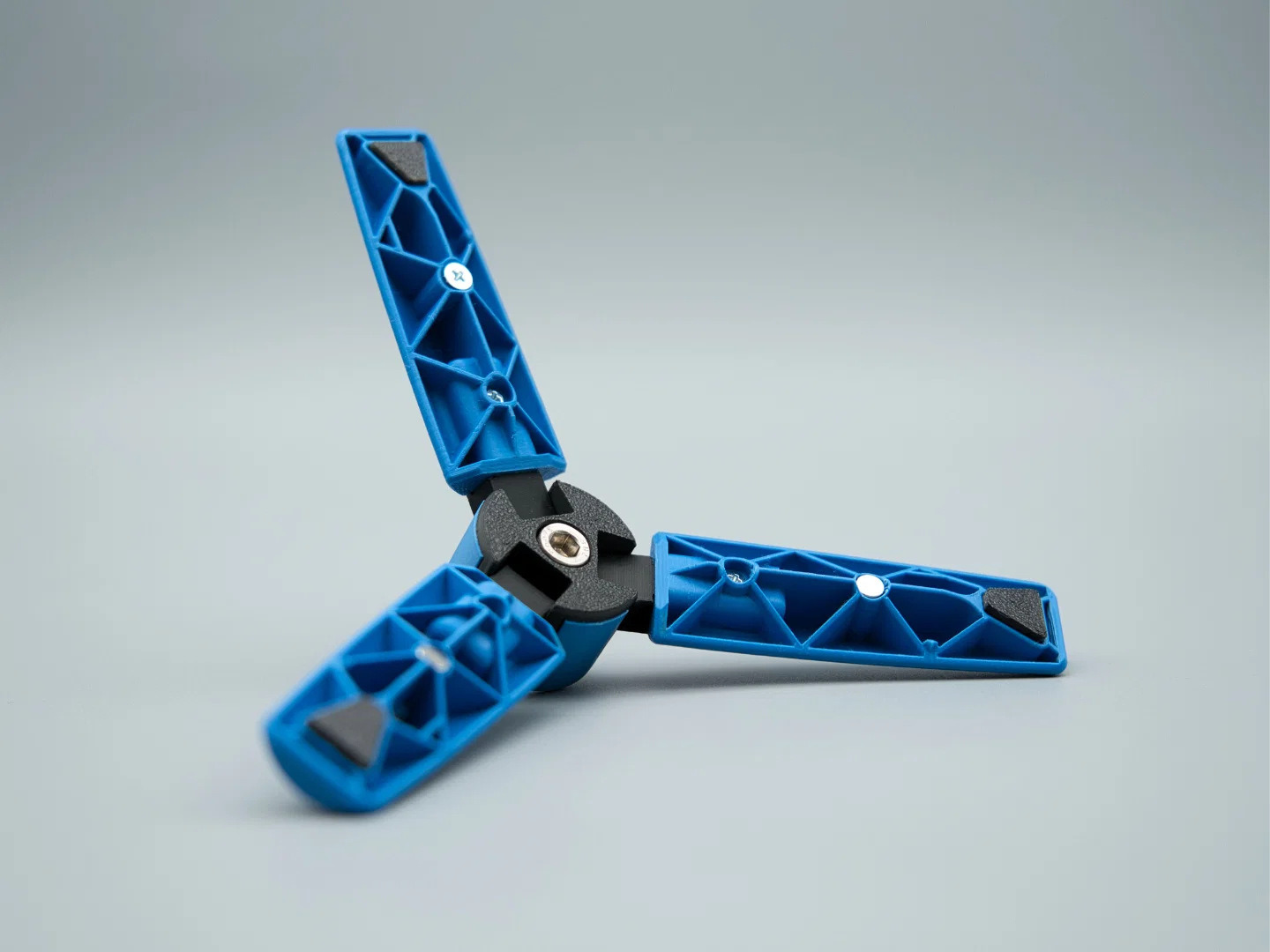

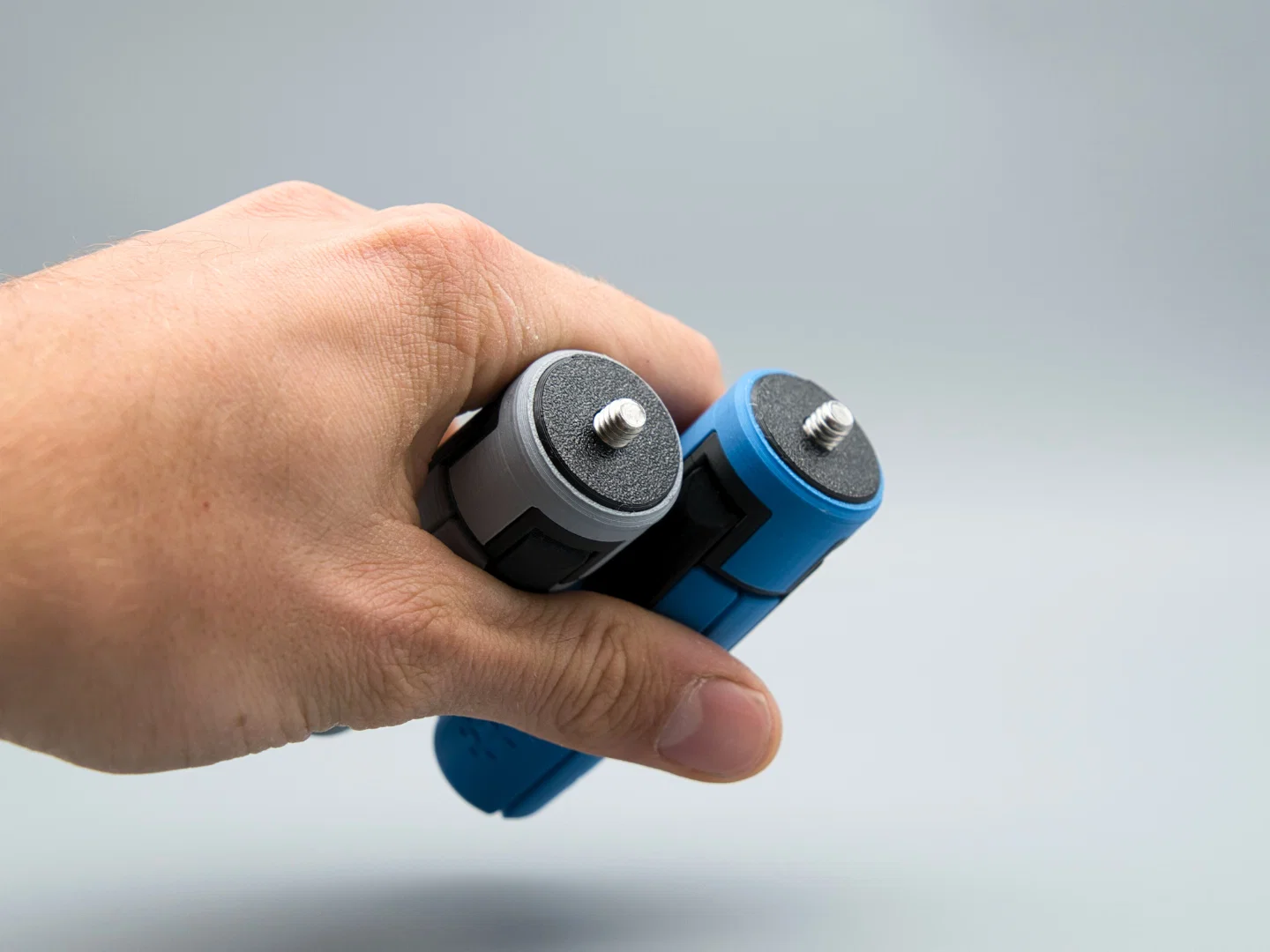

Bạn có 2 lựa chọn chiều dài chân: 70mm và 110mm.

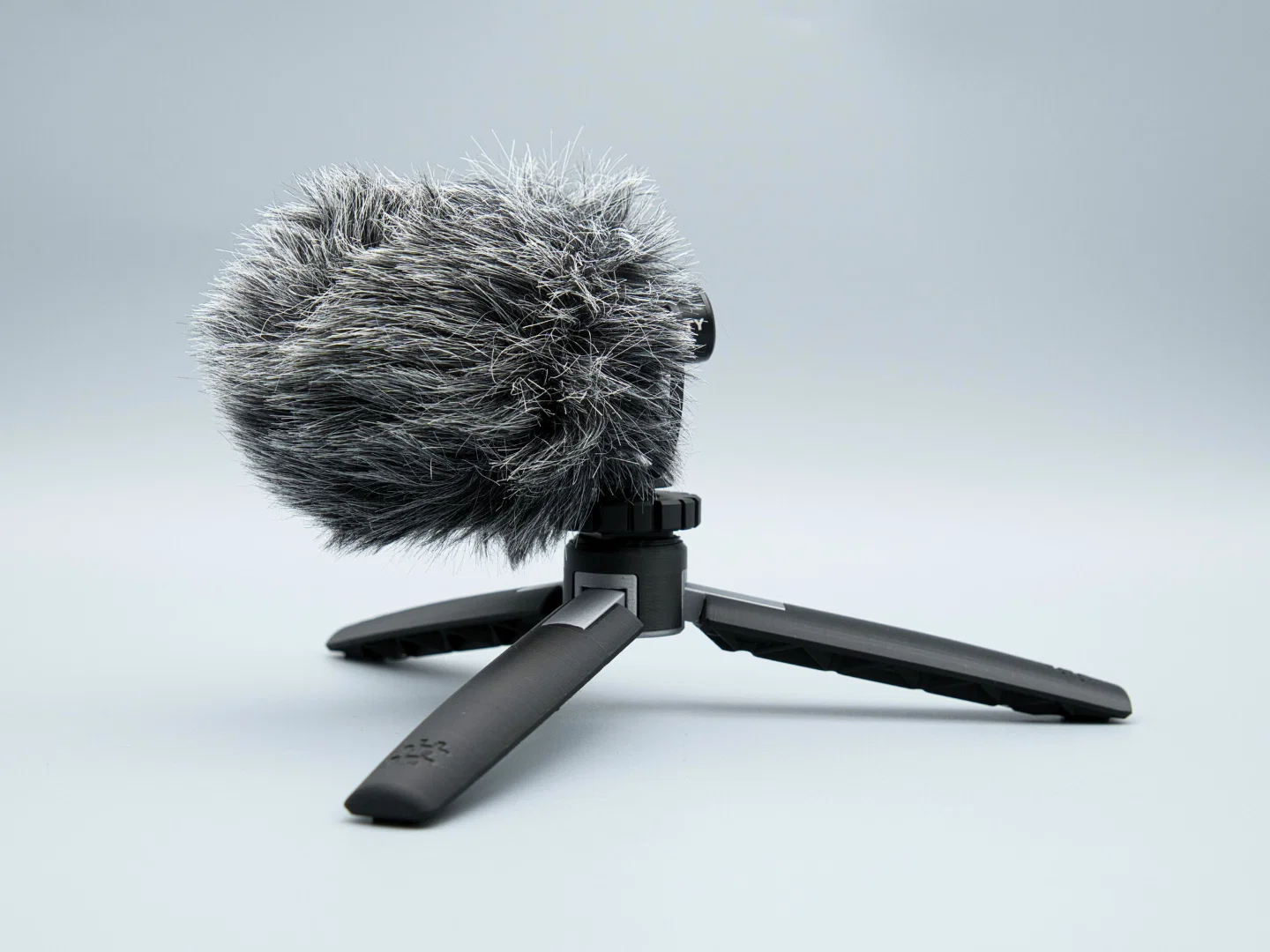

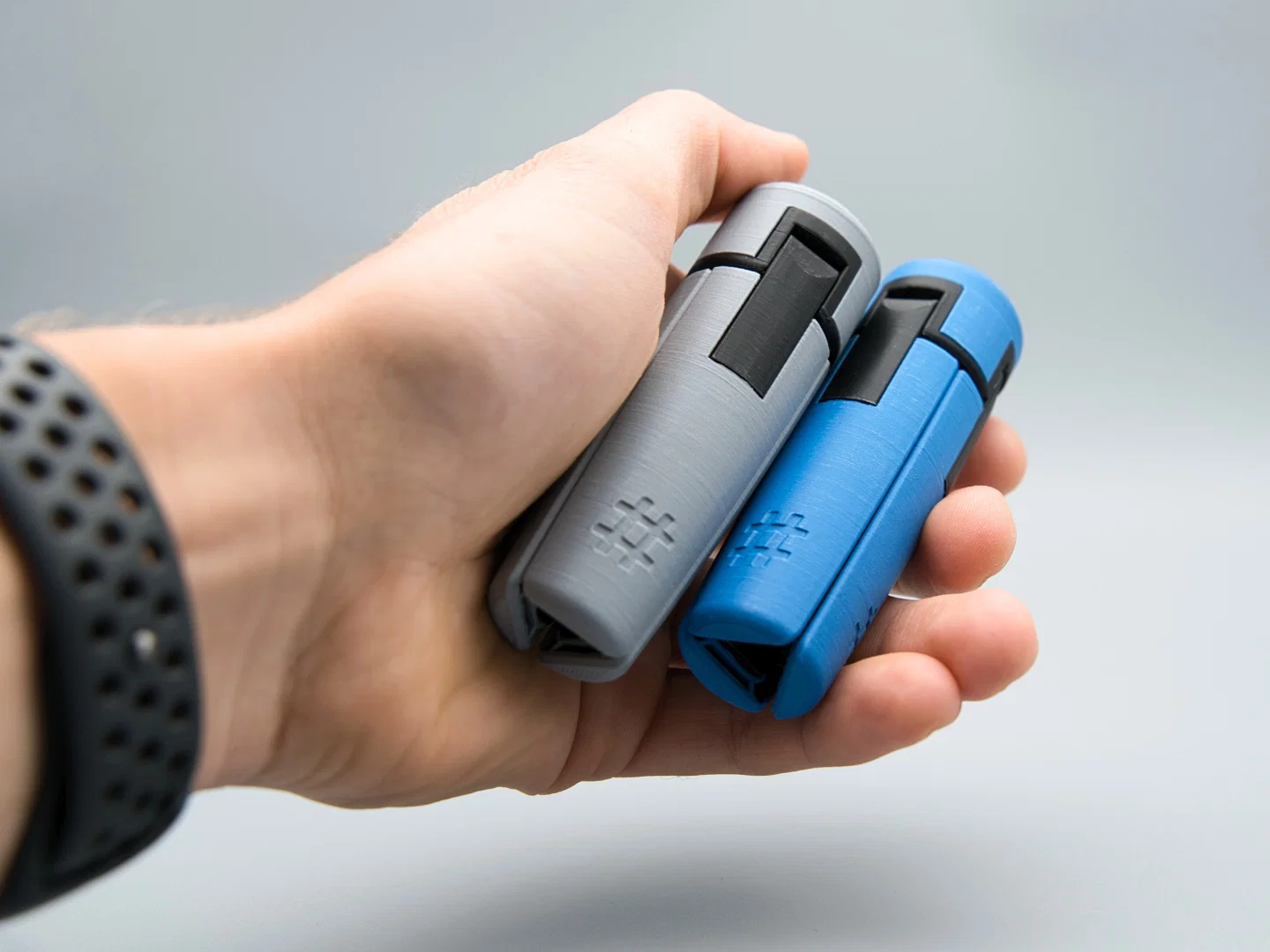

Theo ý mình, bản 70mm ngon hơn gần như mọi mặt. Nó dễ dàng chịu tải 1 kg.

Chân ngắn hơn nên gọn hơn và nhìn cũng “đẹp” hơn (theo gu của mình).

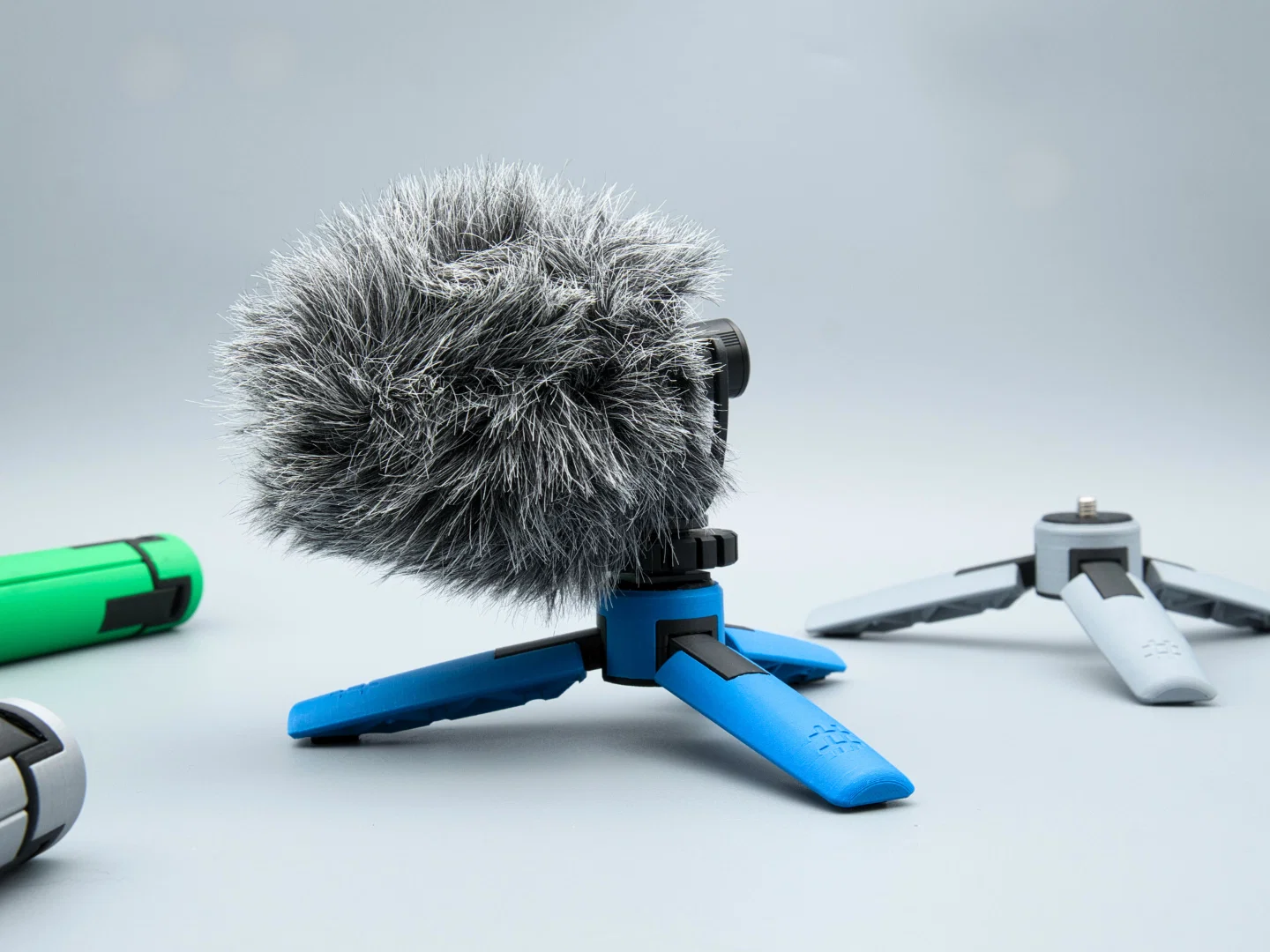

Bản 110mm hợp hơn với các món to hơn nhưng nhẹ, nhờ dạng đứng rộng hơn.

Phần hướng dẫn và các tính năng có trong video, và cũng có trong hướng dẫn viết bên dưới (video chi tiết hơn).

Print profile của mình dùng 2 màu và layer 0.16mm để lên chi tiết rõ hơn.

Mình có bán một bộ kit cực xịn trên website, gồm đầy đủ phần cứng cần cho bản lắp này, giúp bạn đỡ phải lăn tăn kiếm đồ. Nó cũng ủng hộ công việc của mình rất nhiều. Cảm ơn bạn! ✌

Chúc bạn in vui và thành công mỹ mãn! Có thắc mắc gì cứ nhắn mình nha!

Linh kiện cần có

• Vít đầu chìm M2x5mm 6 CÁI
• Vít đầu chìm M3x5mm 1 CÁI
• Chốt định vị (Dowel Pin) M3 17mm 3 CÁI
• Bu lông 1/4 20, 7/8 1 CÁI
• Đai ốc 1/4 20, Nyloc 1 CÁI

Dụng cụ dùng để lắp ráp:

• Tua vít lục giác 3/16 (mình dùng cái hệ metric thôi)
• Tua vít Phillips
• Keo dán nhựa

Lắp ráp

Vị trí đặt support cho Center & Hinge Studs (PLA, màu thứ 1).

Vị trí đặt support cho Cover & Legs (PLA, màu thứ 2)

1. Lắp bu lông và đai ốc ¼ in vào phần center
2. Gắn các chân vào studs bằng vít M2
3. Đẩy chân vào phần center và trượt chốt dowel pins vào (nhớ canh cho nằm giữa)
4. Lắp cover bằng 3 vít M2
5. Cho keo vào các lỗ gắn nam châm rồi ấn nam châm vào chân (nhớ kiểm tra cực)
6. Chân còn lại dùng vít M3. Chỉnh độ sâu để nam châm hút tốt và canh thẳng hàng
7. Dán miếng đệm chân TPU vào
8. Dán miếng đệm chân TPU vào

Thiết kế bởi linus3d
