Prusa Mini RHD Fan Duct Rev. C

Tác giả Ogland

Lượt tải
2.343
Lượt thích
449
Lượt coi
17.036

File 5 3 MB

  • rhd_nozzle_c_prusa_mini_lowered_1776606512.stlSTL · 955,3 KB
  • mini_r2_minda_holder-rhd_nozzle_c_prusa_mini_1776606513.stlSTL · 499,5 KB
  • rhd_nozzle_c_prusa_mini_1776606514.stepSTEP · 669,4 KB
  • rhd_nozzle_c_prusa_mini_r2_1776606514.stepSTEP · 774,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bản remix từ fan shroud RH_Dreambox quá xịn cho MK3 để lắp vừa Prusa Mini. Có sẵn file cho cả Mini bản gốc và Rev 2.

https://www.thingiverse.com/thing:3249344

Hướng dẫn in

EDIT 2021-02-16
Đã hạ shroud xuống 3 mm vì trước đó nó nằm hơi cao. Giờ chắc sẽ hoạt động ổn hơn.

Hướng dẫn:

  1. In fan shroud bằng tối thiểu PETG, nhưng ưu tiên ABS hoặc PC nếu bạn định in vật liệu khác ngoài PLA.

Mình có kèm một MINDA holder R2 đã mod để không bị cấn shroud, nên nếu bạn dùng R2 thì in luôn cái đó.

  1. Cắt dây rút (zip tie) trên cụm X carriage đang giữ bó dây cáp.

  2. Tháo con ốc M3x20 đang giữ quạt làm mát part cooling fan 5015, kèm theo đai ốc M3 ở phía bên kia của quạt.

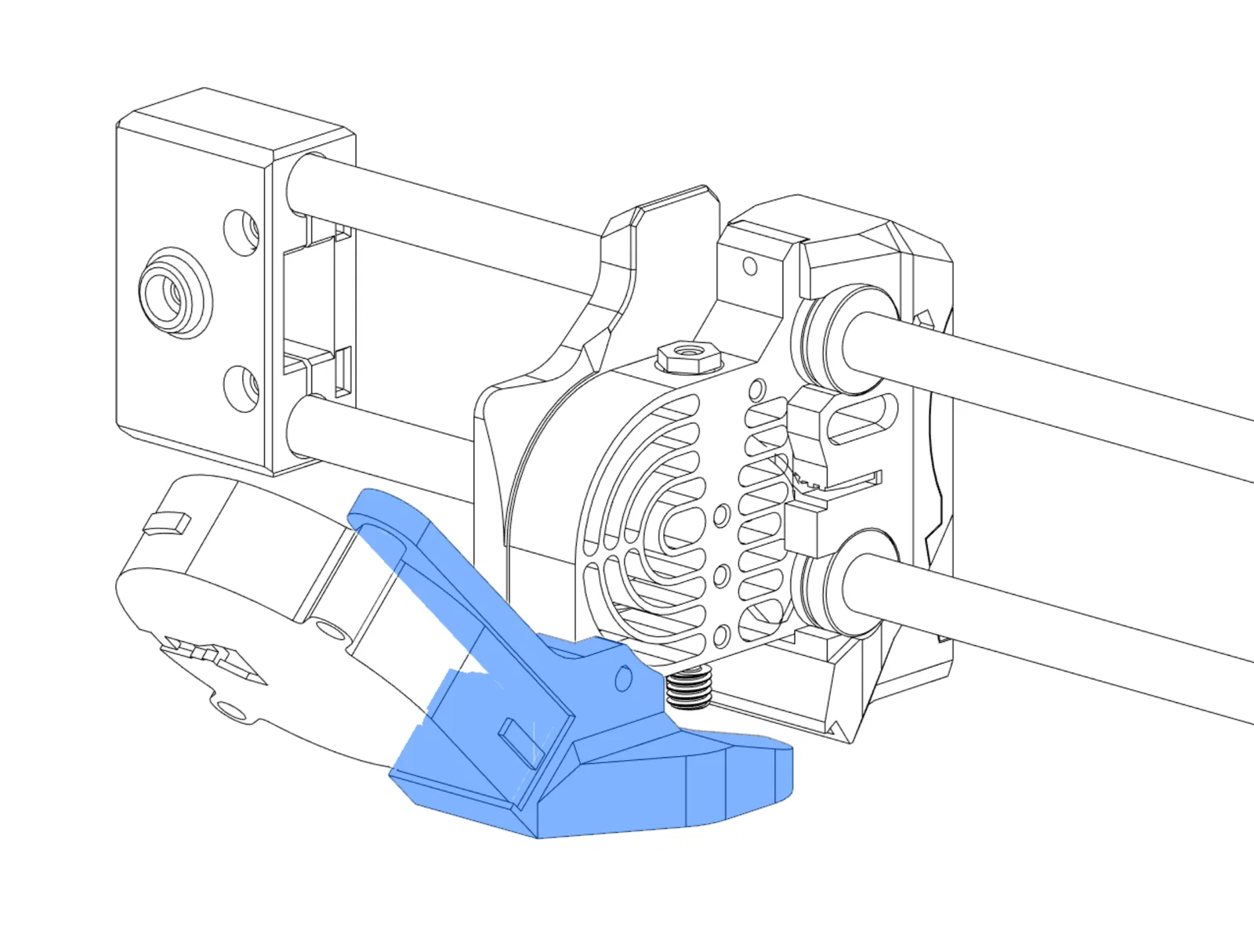

  3. Bắt shroud vào heatsink bằng ốc M3x8.

  4. Bắt quạt 5015 vào shroud bằng lại con ốc M3x20 vừa tháo ở vị trí cũ và đai ốc M3.

  5. Gắn MINDA holder rev2 đã chỉnh sửa.

  6. Dùng dây rút buộc lại bó dây cáp.

  7. In vui vẻ!

(Danh sách vật tư) Bill of materials:
1x M3x8
1x Zip tie

Ghi công:
Prusa Research
RH_Dreambox

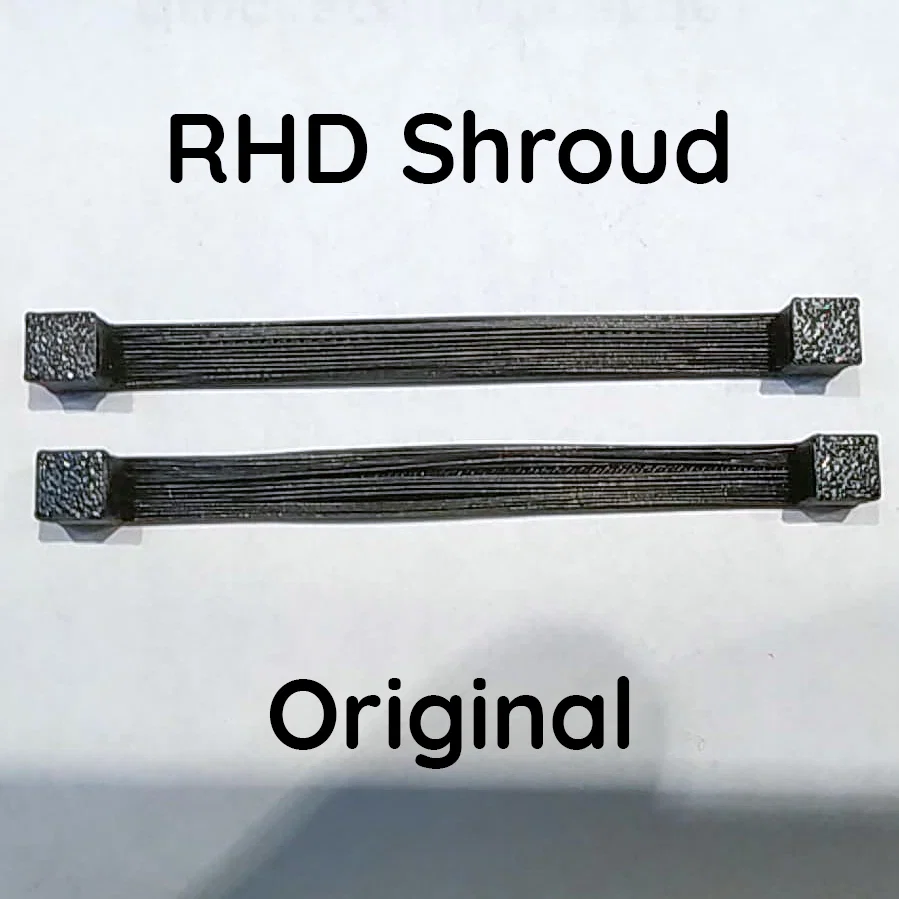

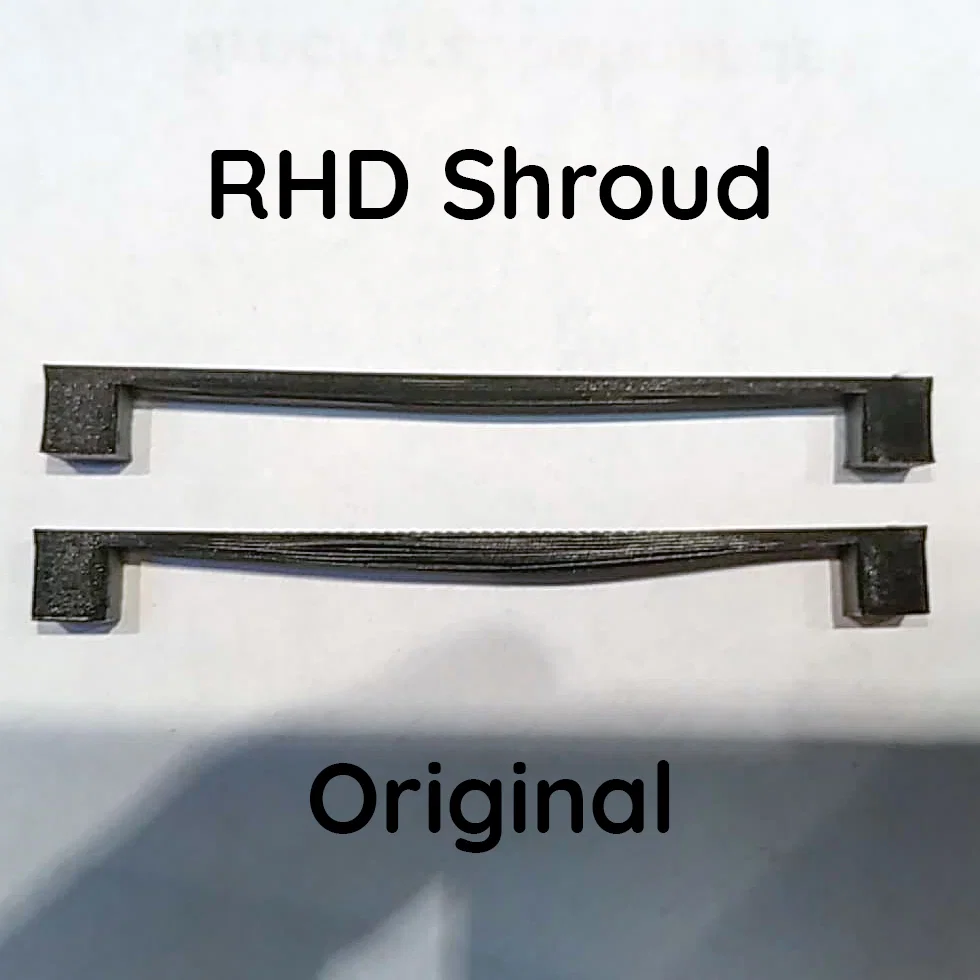

Cảm ơn một thành viên cộng đồng ẩn danh vì đã làm rất tốt phần chỉnh MINDA holder để giữ hiệu năng làm mát tốt nhất có thể. Cũng cảm ơn vì các ảnh so sánh.
