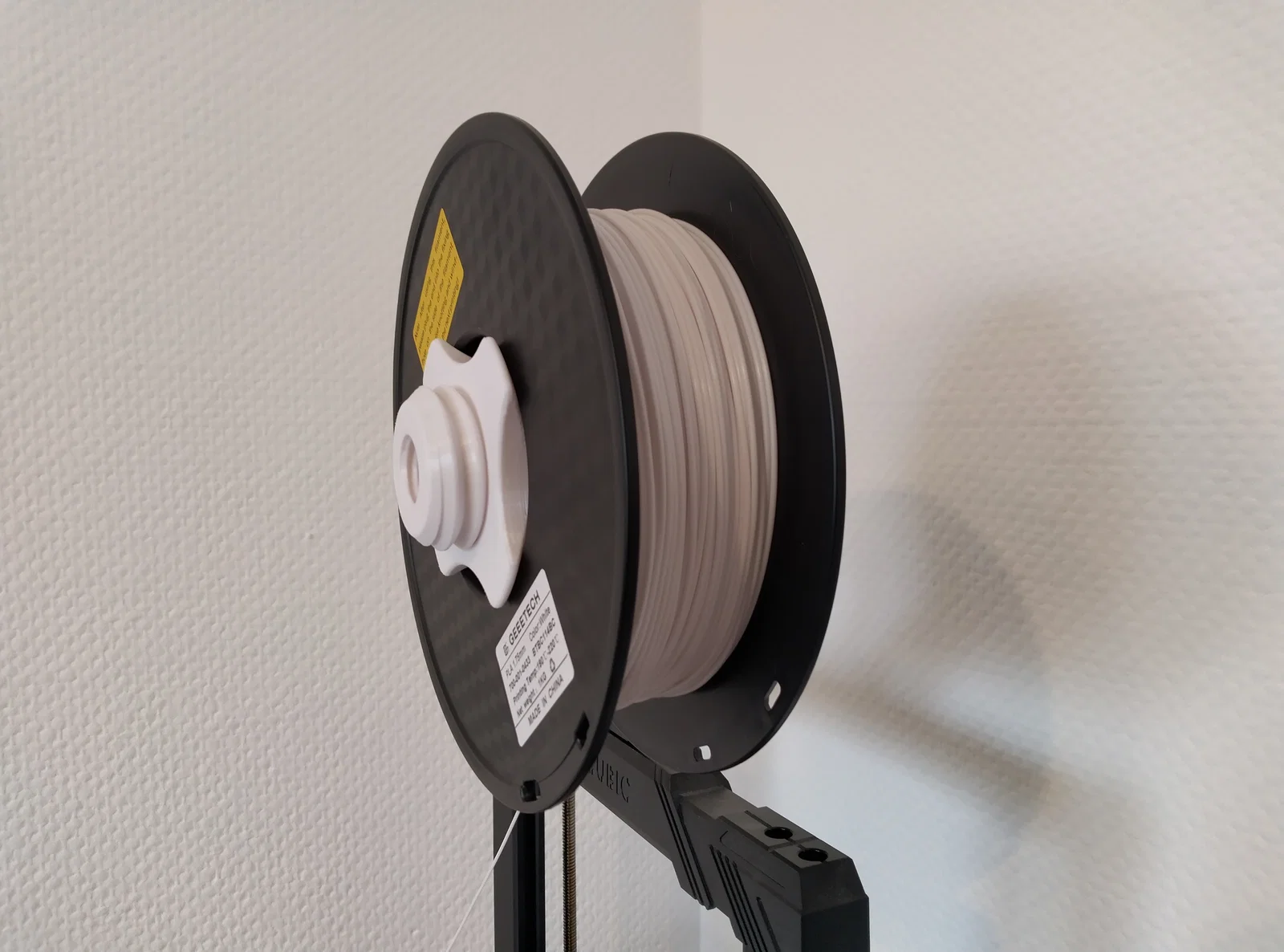

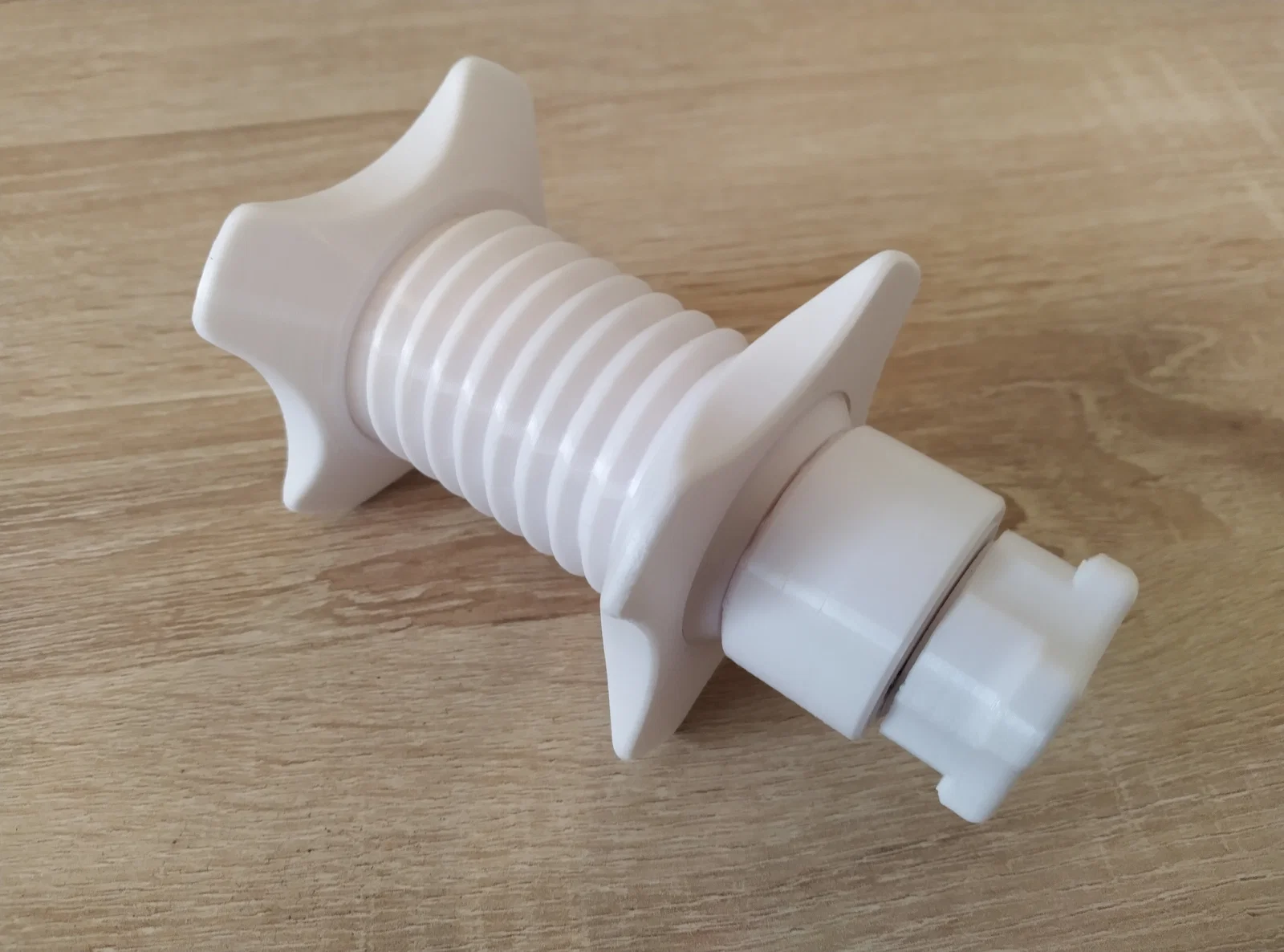

Spoolholder Universal/Modular (tích hợp bearing)

Nhờ góp ý từ “chochi3D” nên mình đã tối ưu được độ vững tổng thể của bộ spoolholder này.

Những thay đổi sau đã giúp tăng độ ổn định:

• dùng 2 bearing cho tuỳ chọn gắn một bên (dĩ nhiên cũng dùng được cho tuỳ chọn gắn hai bên)
• upload lại tất cả các part với độ phân giải STL cao hơn, giúp nhìn đẹp hơn và nhờ bề mặt tốt hơn nên chỗ ngồi của bearing cũng chuẩn hơn
• upload lại tất cả các part quan trọng liên quan bearing với nhiều tuỳ chọn độ fit khác nhau để phù hợp với từng điều kiện lắp đặt của bạn

----------------------------------------------------------------------------------------------------------------

Tổng quan:

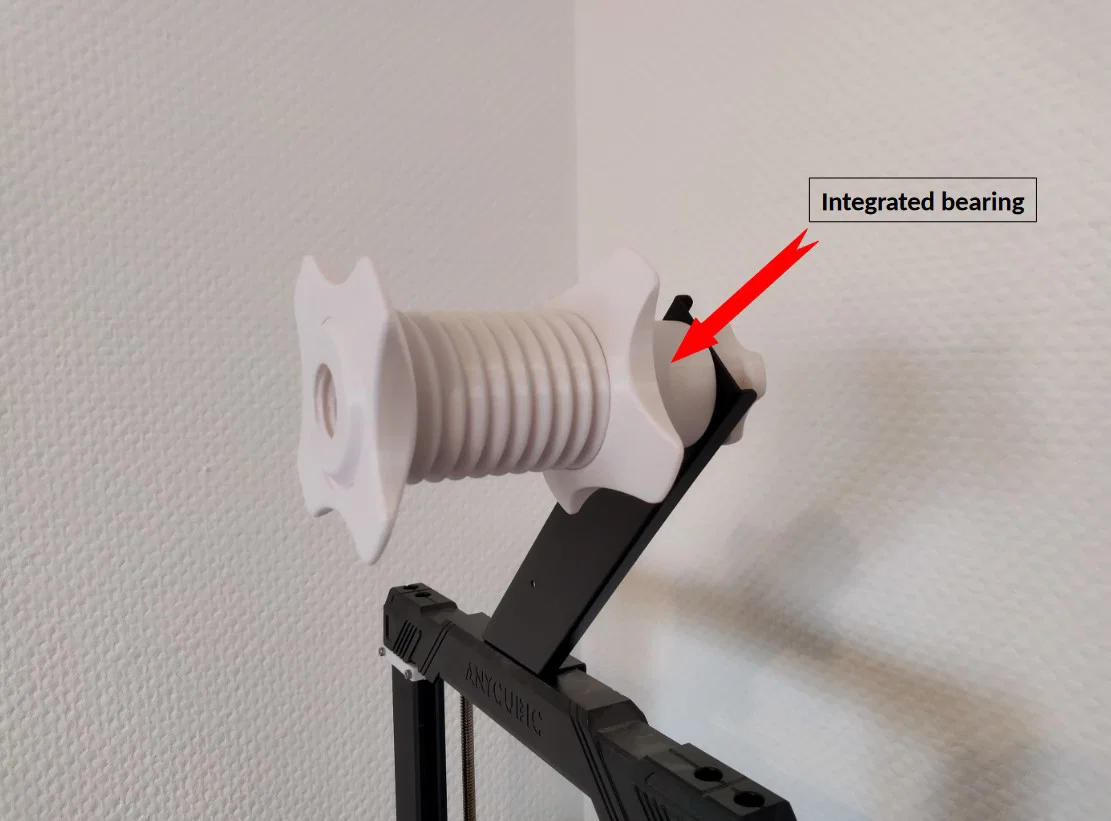

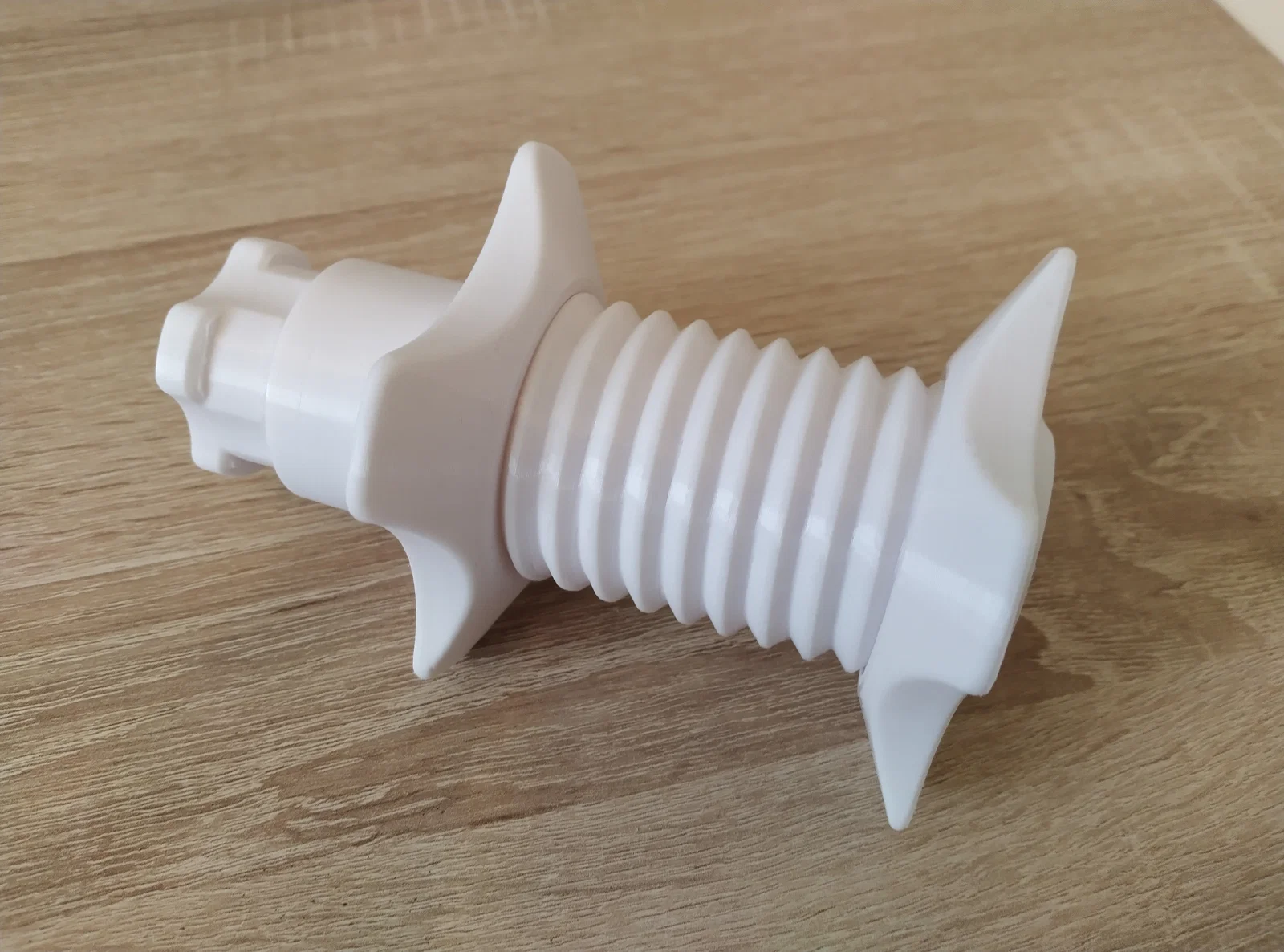

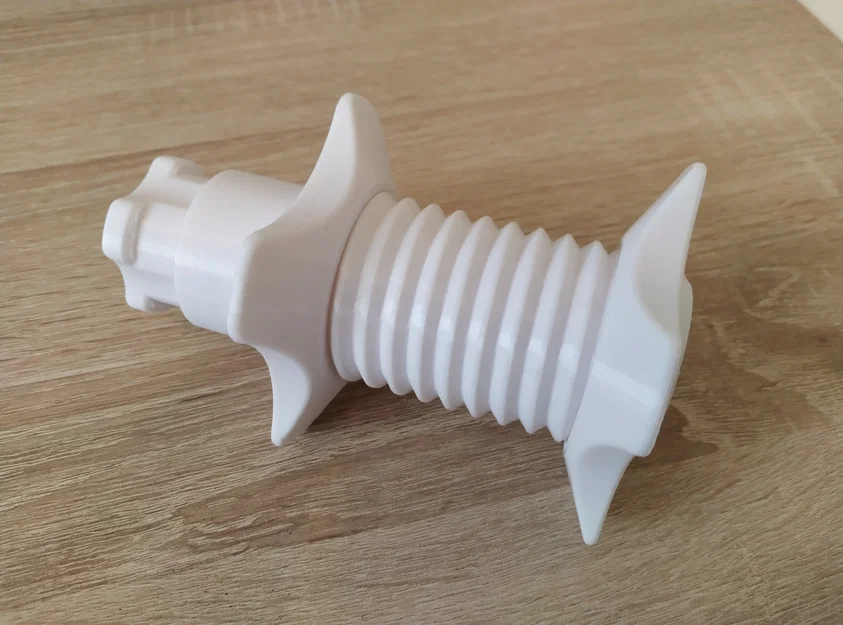

Spoolholder dạng modular có bearing tích hợp, mang lại:

• giảm ma sát khi kéo filament
• dùng được cho nhiều bề rộng spool và đường kính trong khác nhau
• nhiều kiểu lắp đặt (có thêm adapter “raw” làm bước trung gian cho các giải pháp tuỳ biến)
• thay spool nhanh và dễ

----------------------------------------------------------------------------------------------------------------

Thông số kỹ thuật:

• đường kính kẹp bên trong: 53mm - 84mm
• spool - bề rộng: tối đa 70mm với holder x 90mm
• spool - bề rộng: tối đa 90mm với holder x 110mm

----------------------------------------------------------------------------------------------------------------

Tuỳ chọn lắp ráp 1:

Gắn một bên [khuyến nghị mạnh dùng 2x bearing cho tuỳ chọn này]

**Lưu ý: có nhiều kiểu độ fit bearing khác nhau cho các “bearing-parts”

**Lưu ý: khi dùng tuỳ chọn gắn một bên thì chỉ nên dùng spool chuẩn 1Kg

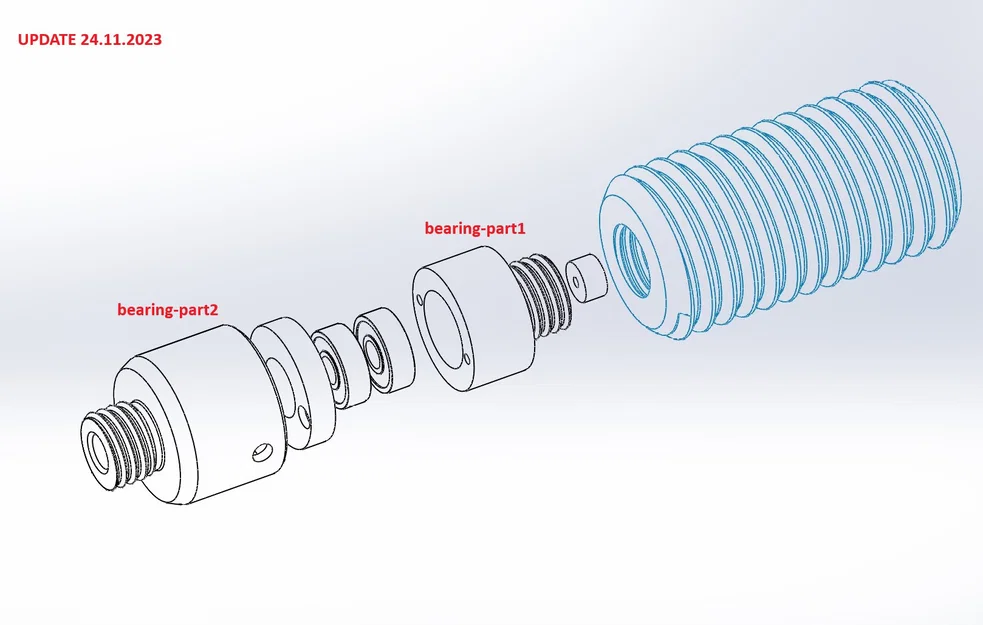

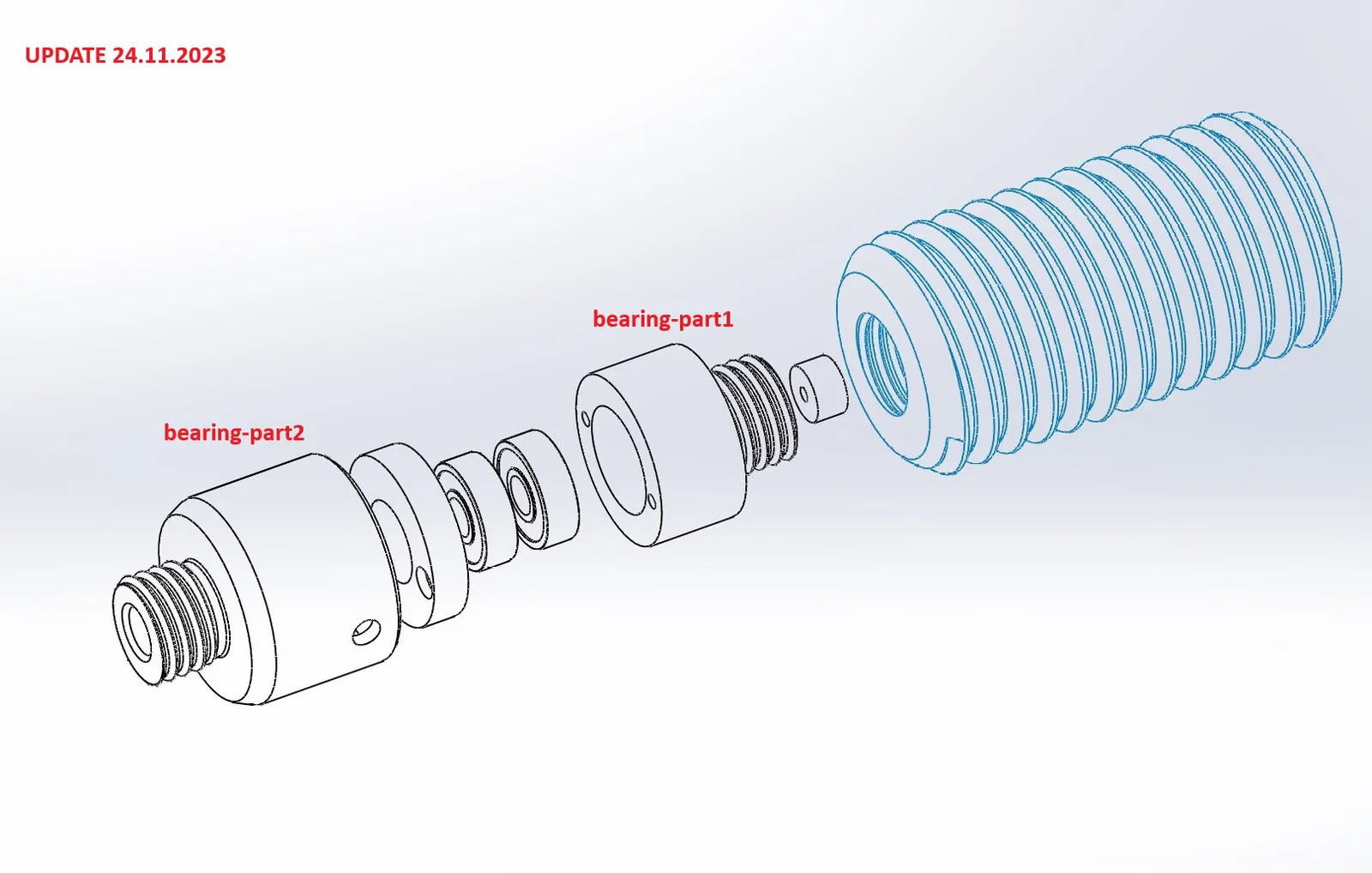

**Vui lòng đảm bảo lắp đúng thứ tự tối ưu cho tuỳ chọn gắn một bên [xem hình]

Danh sách part:

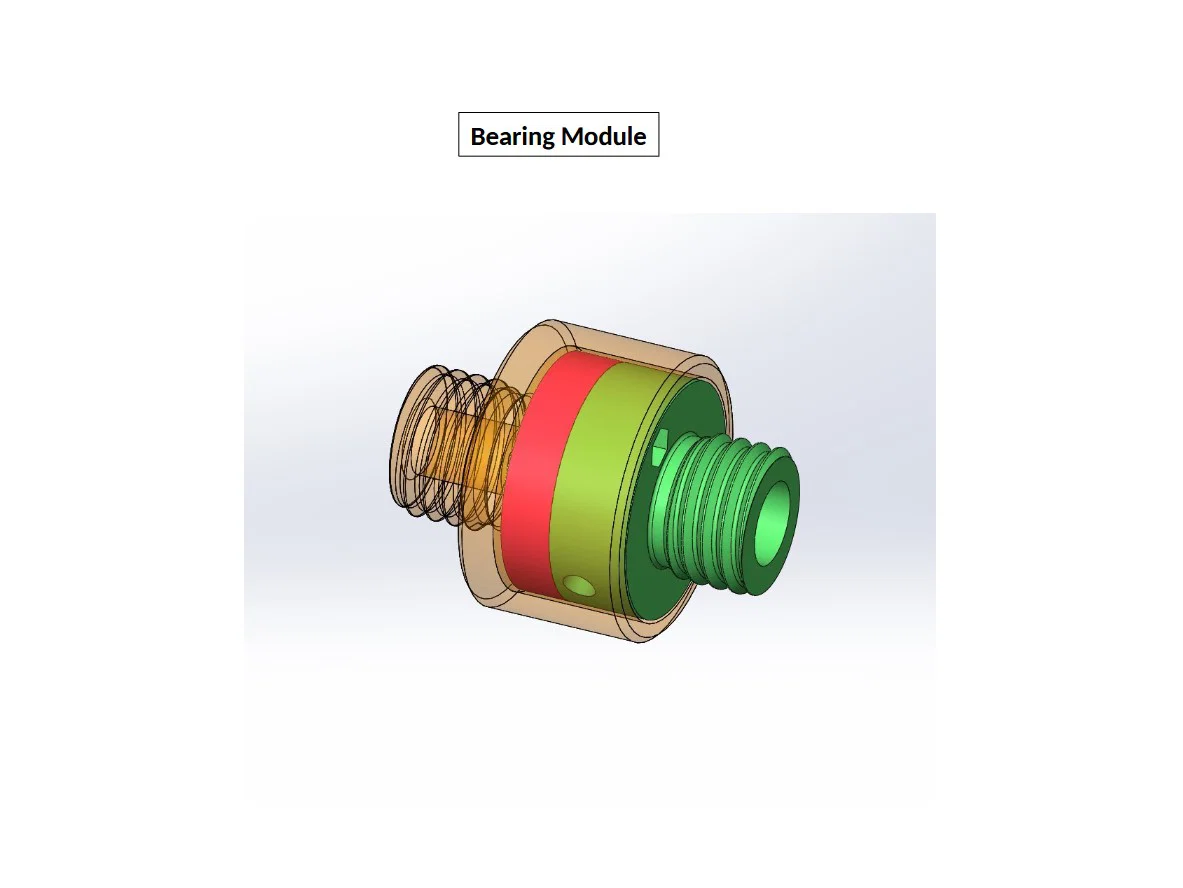

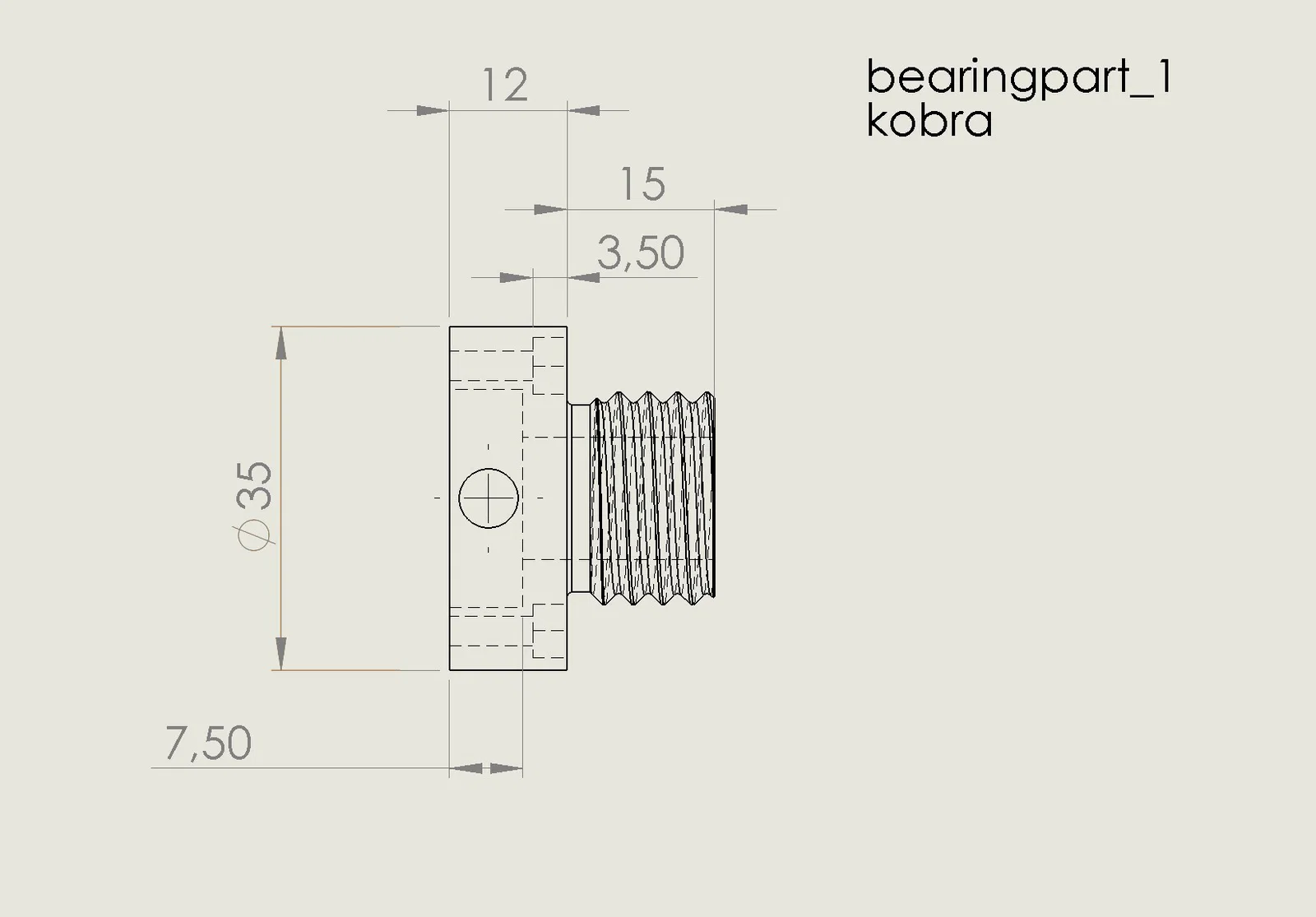

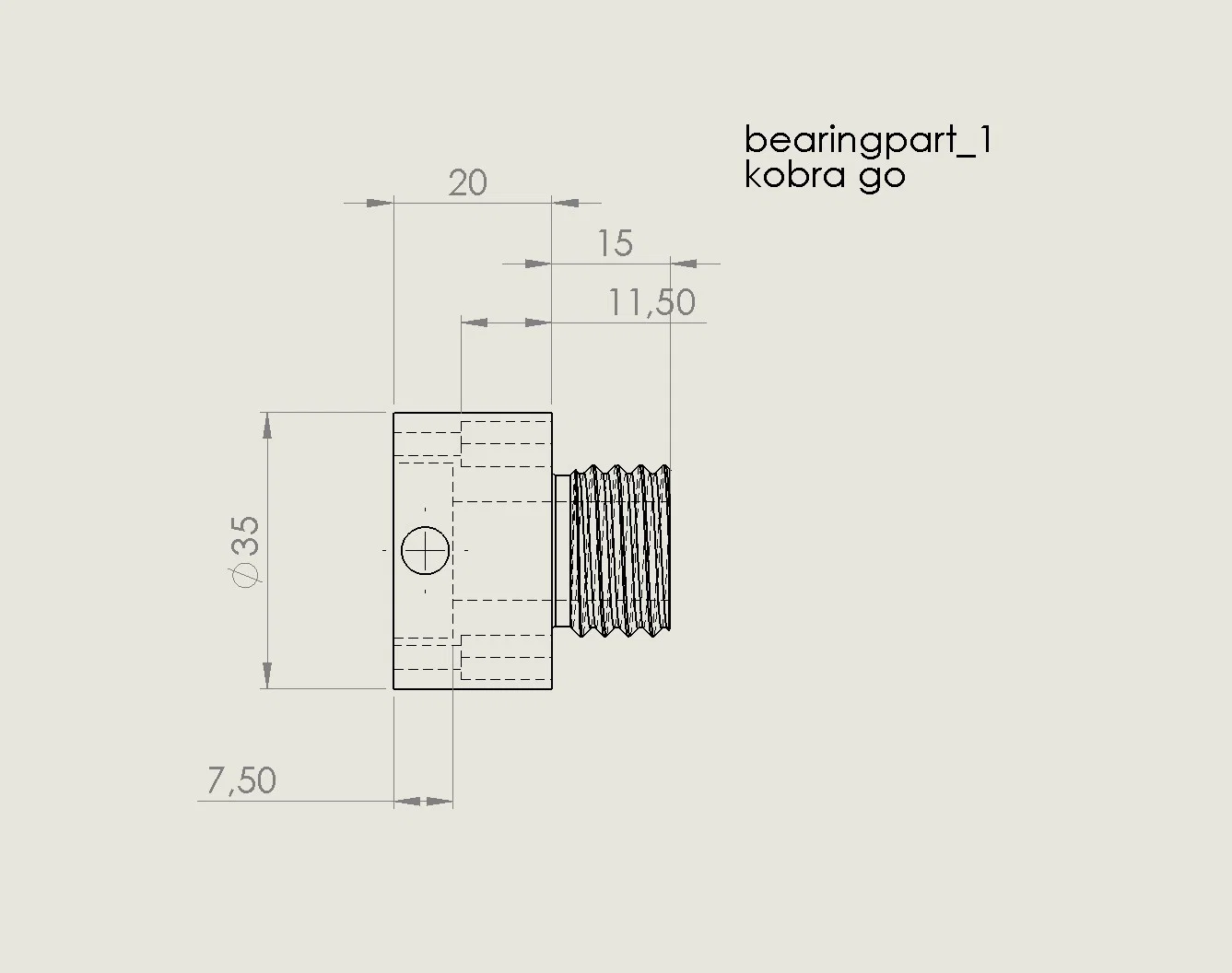

• 1x “bearing-part1_[bearing(x2)]”
• 1x “bearing-part2_[bearing(x2)]”
• 1x “counter-part1”
• 1x “counter-part2”
• 1x “holder_90mm”
• 2x “clamp”
• “endcap" (hoặc dùng cái có sẵn, hoặc dùng file STEP raw để tự làm giải pháp riêng)

Linh kiện mua ngoài:

• 2x bearing 608-2RS
• 2x vít đầu trụ M3x20 (cylinderhead screw)
• 1x vít đầu trụ M3x25 (cylinderhead screw)
• 3x đai ốc M3 (M3 Nut)

----------------------------------------------------------------------------------------------------------------

Tuỳ chọn lắp ráp 2:

Gắn hai bên

**Lưu ý: có nhiều kiểu độ fit bearing khác nhau cho các “bearing-parts”

Danh sách part:

• 2x “bearing-part1”
• 2x “bearing-part2”
• 2x “counter-part1”
• 2x “counter-part2”
• 1x “holder_90mm” hoặc 1x “holder_110mm”
• 2x “clamp”
• 2x “endcap" (hoặc dùng cái có sẵn, hoặc dùng file STEP raw để tự làm giải pháp riêng)

Linh kiện mua ngoài:

• 2x bearing 608-2RS
• 4x vít đầu trụ M3x15 (cylinderhead screw)
• 2x vít đầu trụ M3x20 (cylinderhead screw)
• 6x đai ốc M3 (M3 Nut)

----------------------------------------------------------------------------------------------------------------

Cài đặt in:

• chiều cao lớp 0.2 mm
• mình in bằng PLA thường hoặc PLA+

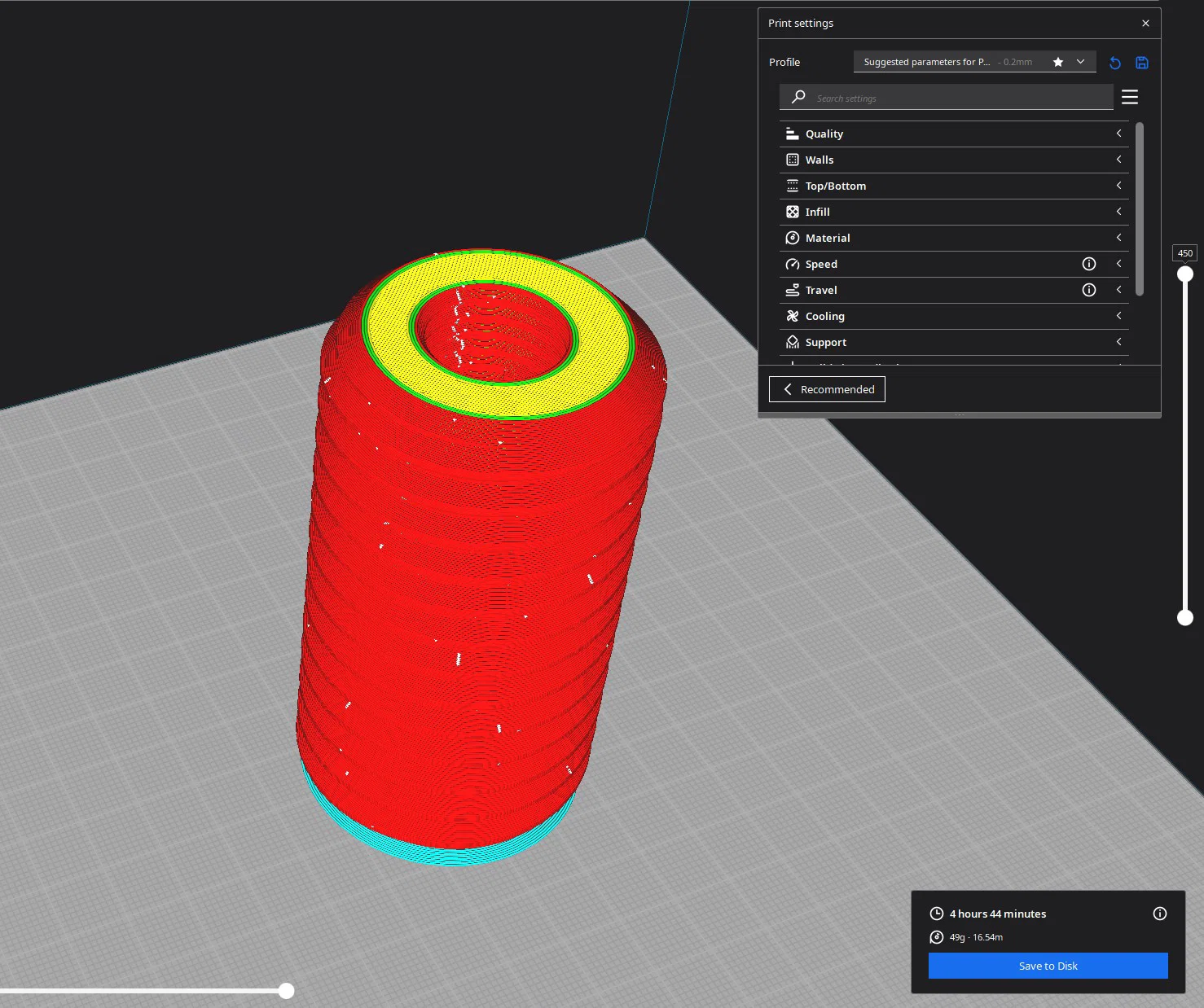

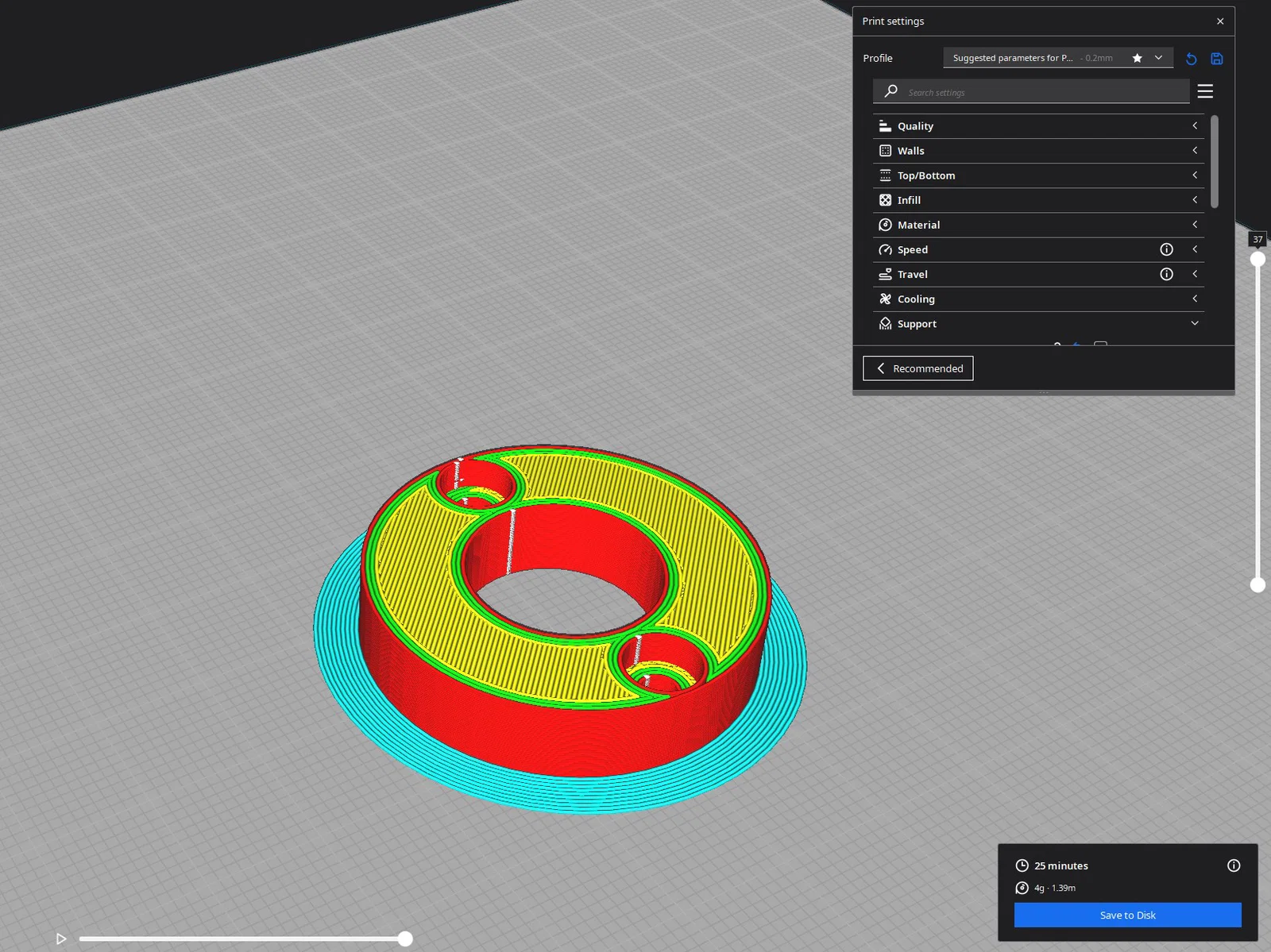

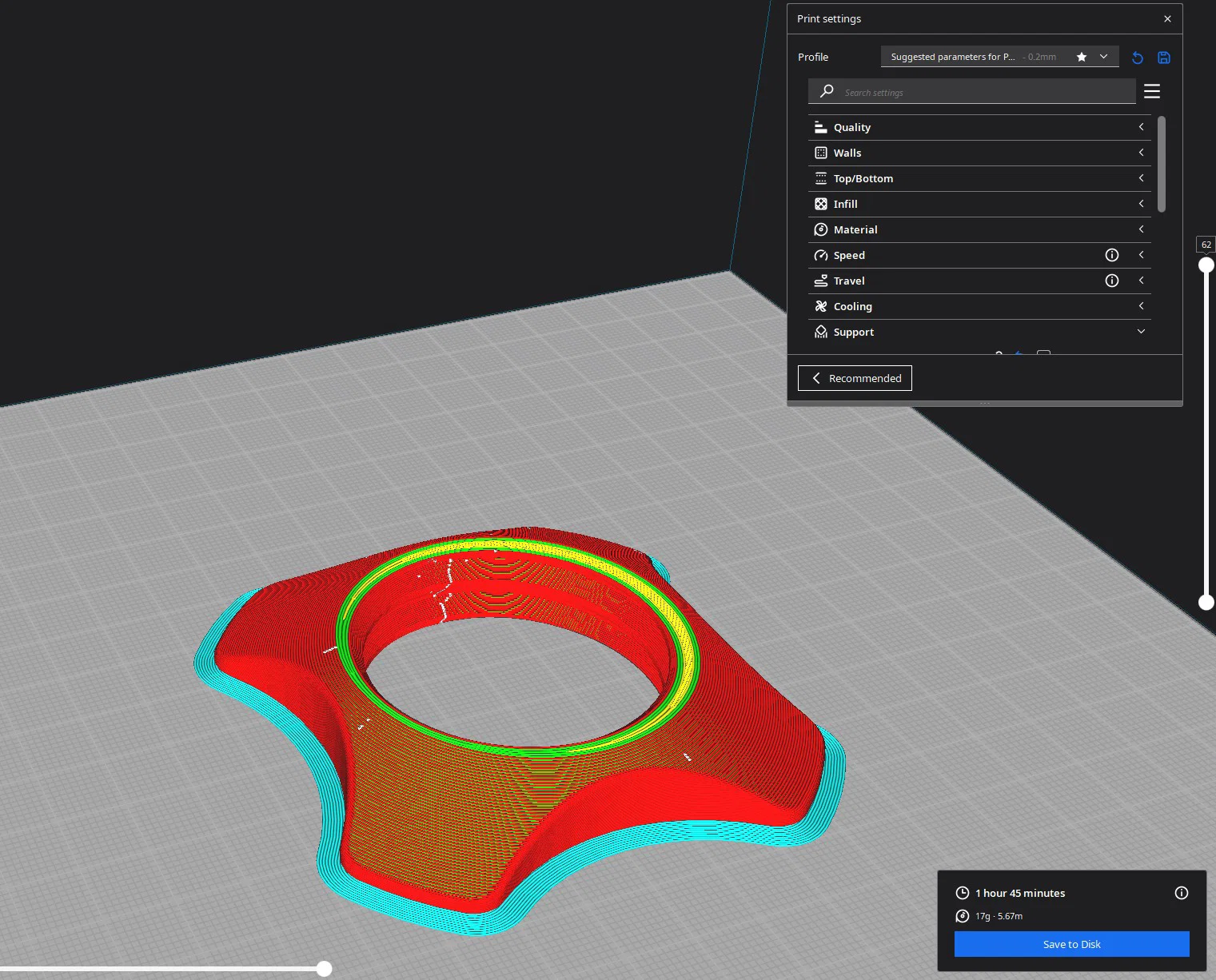

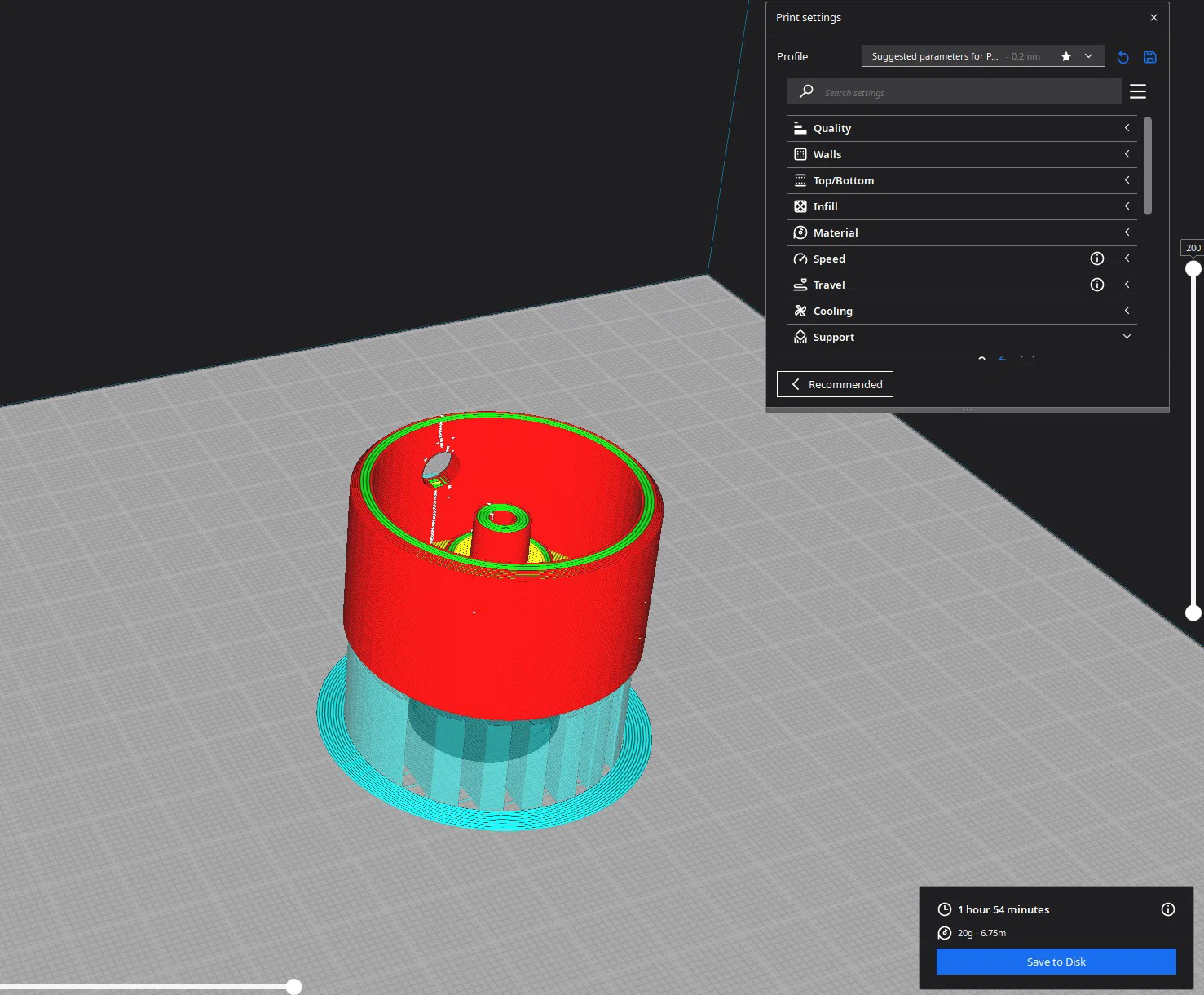

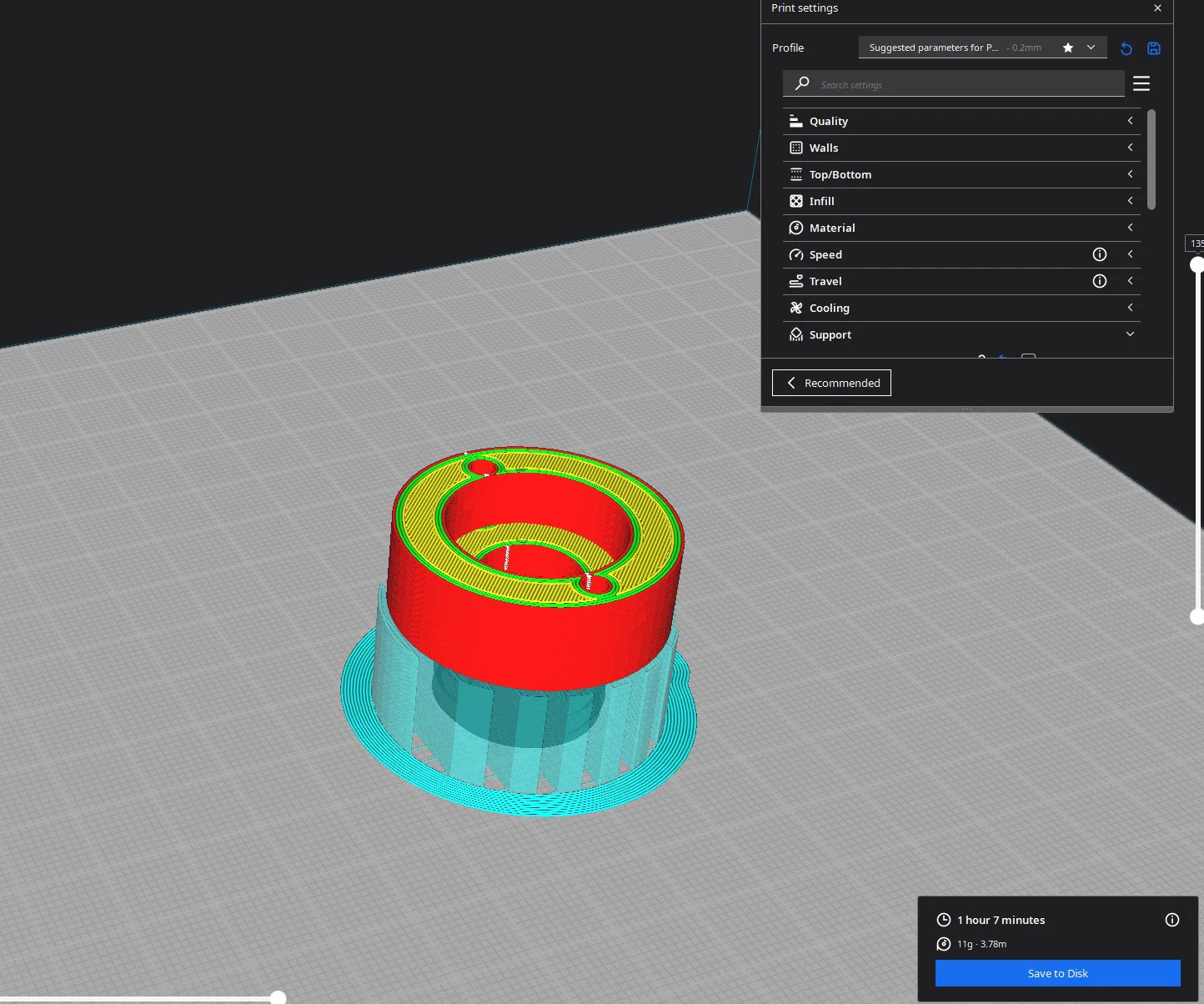

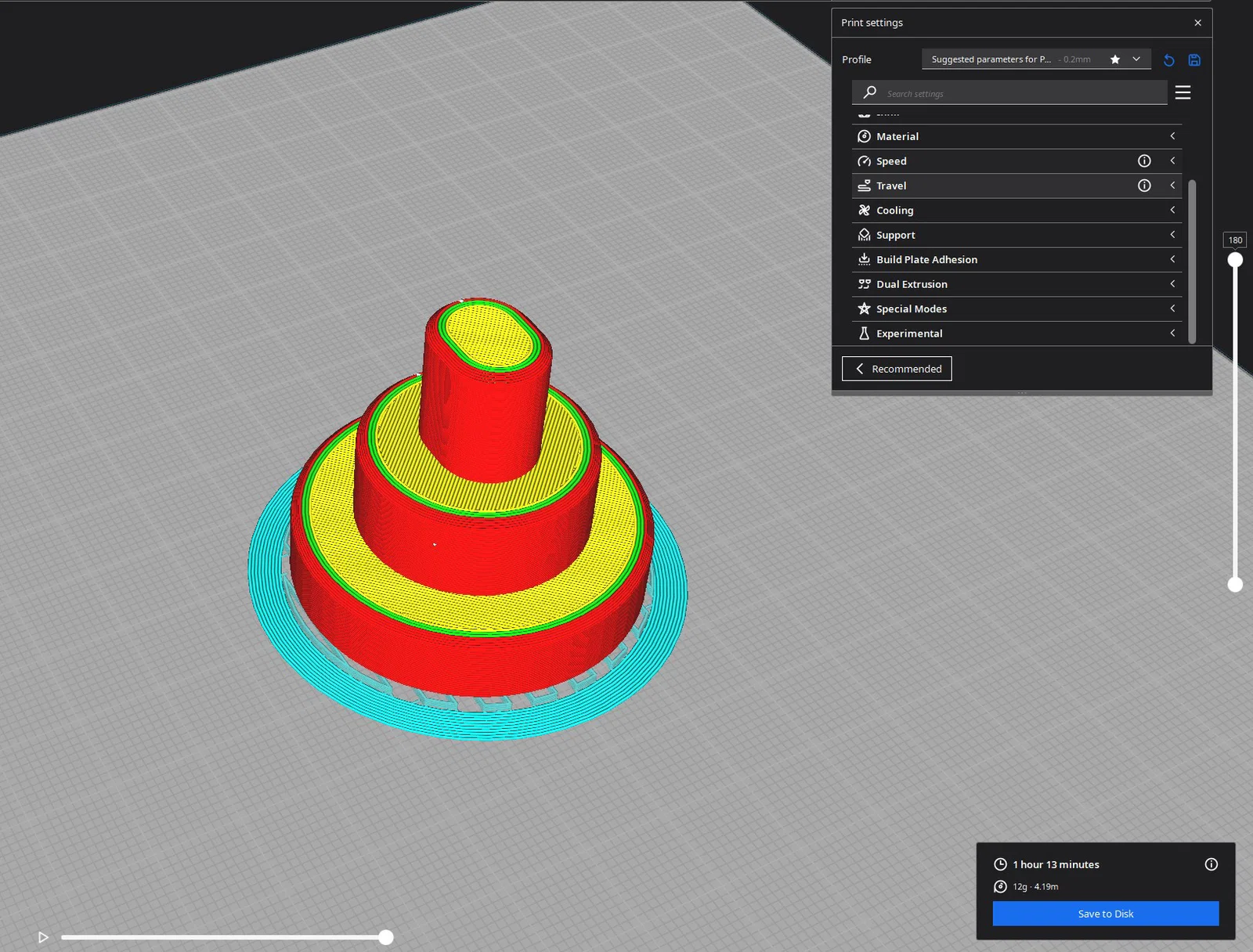

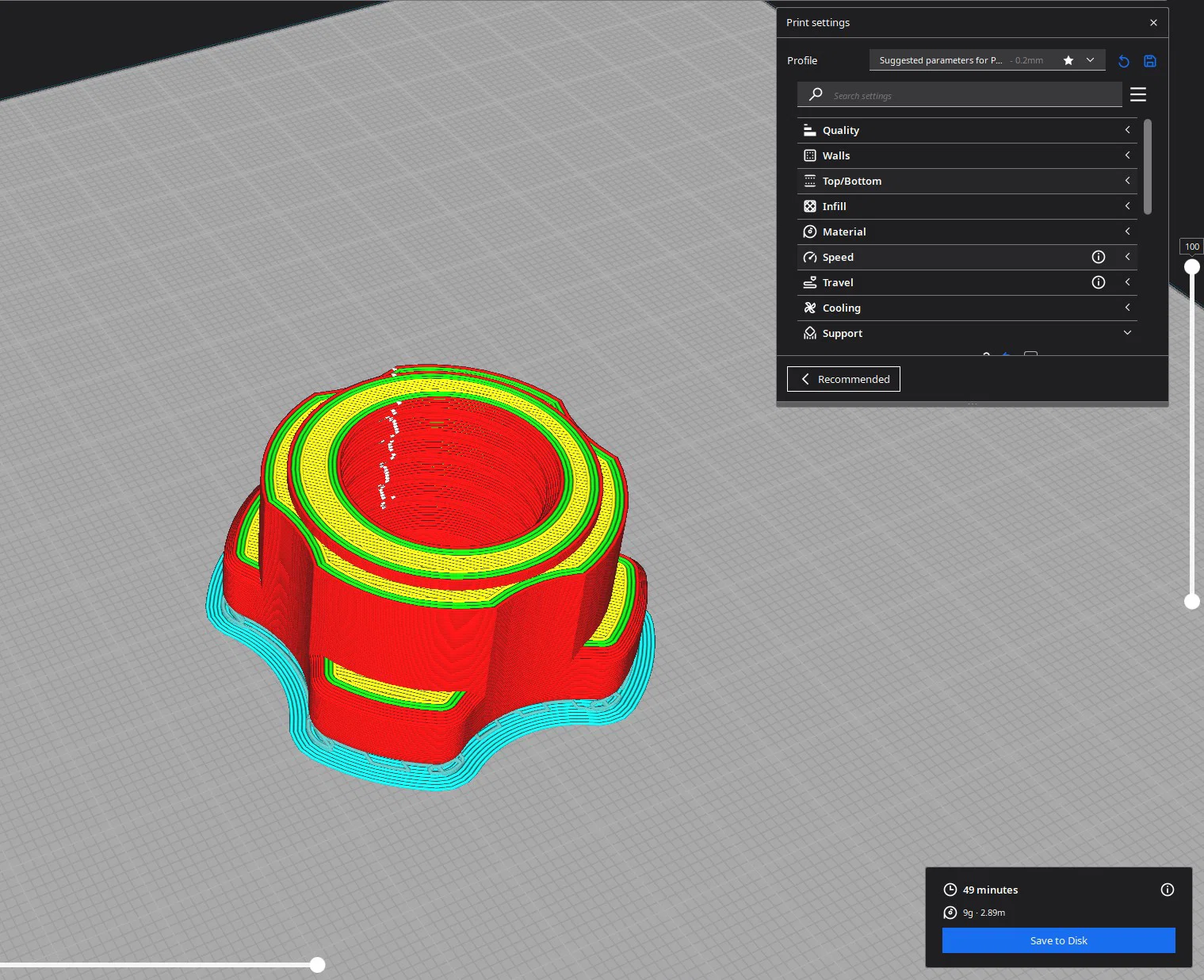

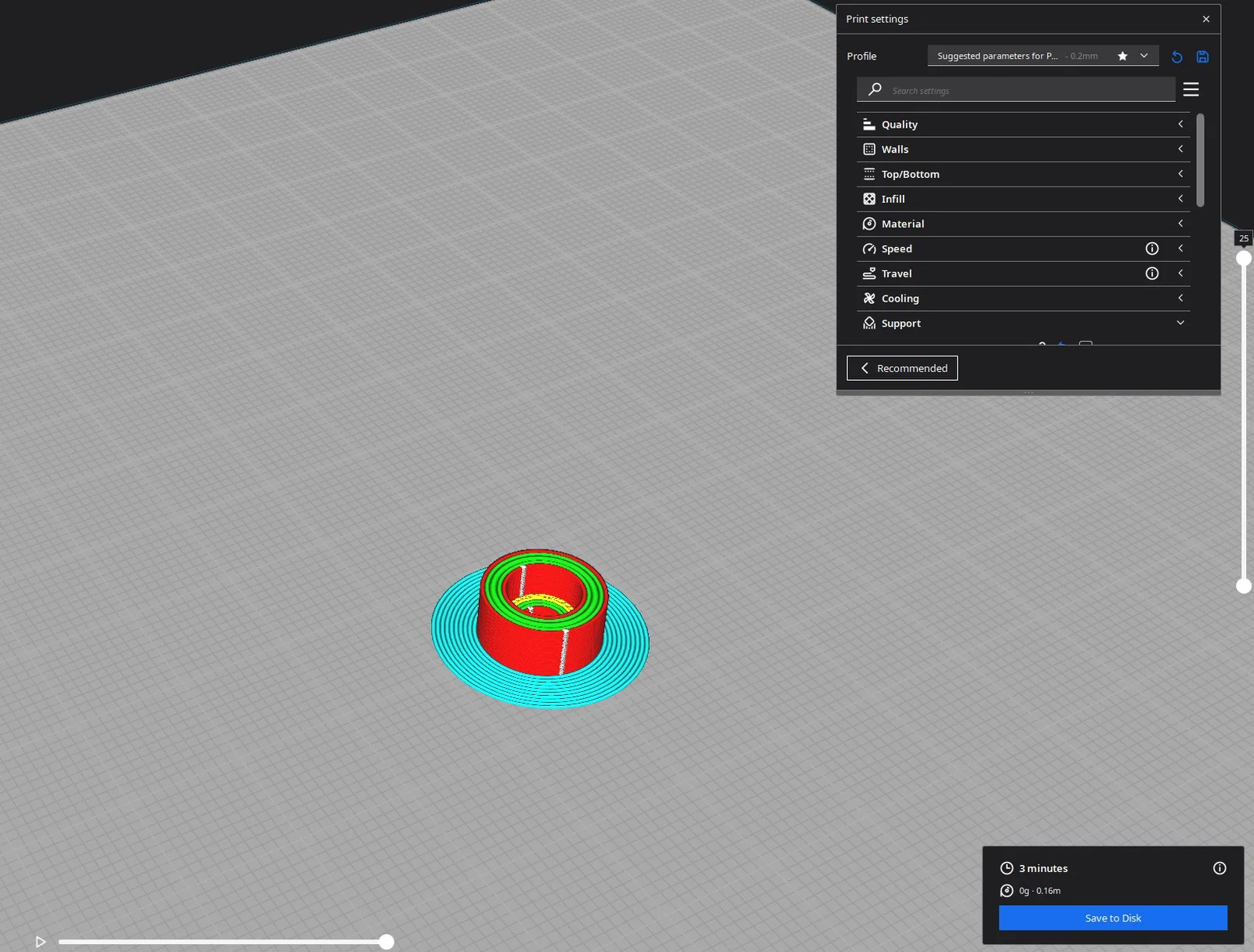

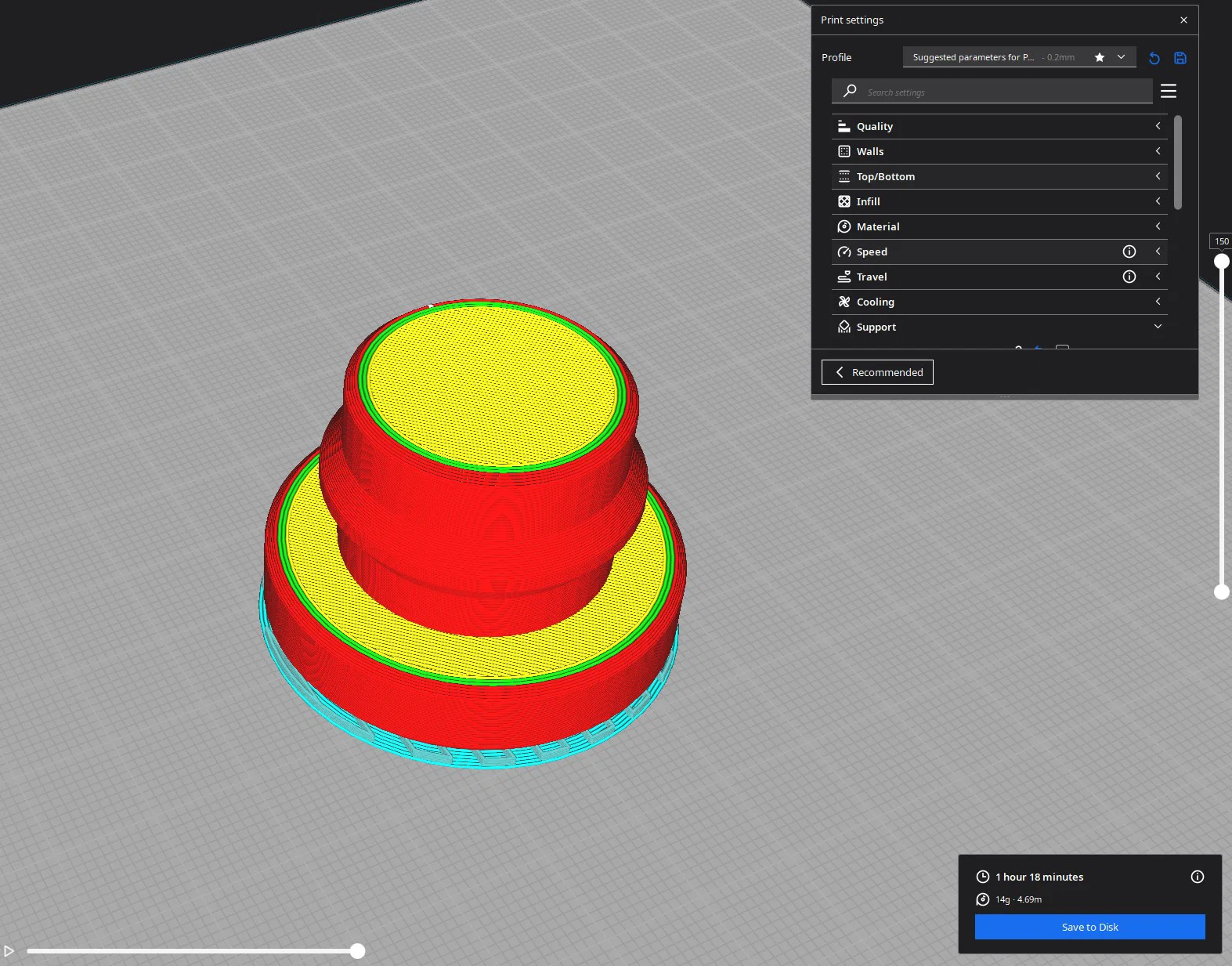

• xem hình trong slicer để biết hướng đặt in khuyến nghị
