Tháp Thả Xúc Xắc Từ Tính Lơ Lửng (Magnetic Levitating Dice Tower)

Tác giả wuerfel

Lượt tải
141
Lượt thích
105
Lượt coi
3.259

File 4 515,9 KB

  • MagTower_Segment_1776586879.stlSTL · 277,7 KB
  • MagTower_Base_1776586880.stlSTL · 130,9 KB
  • MagTower_Top_1776586881.stlSTL · 106,1 KB
  • MagTower_Rail_1776586882.stlSTL · 1,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình có một món đồ chơi vòng nam châm “levitating” kiểu này để trên kệ cũng lâu rồi, và đó là nguồn cảm hứng để làm ra cái tower này.

Cái tower được tạo từ nhiều tầng rời, có gắn magnets để các tầng giữ nhau ở khoảng cách nhất định. Phần rails sẽ giữ mọi thứ đúng vị trí, còn base và top sẽ “khóa” lại để cả tháp thành một khối.

Nam châm cần dùng

Đường kính 6mm và dày 3mm, loại xịn, tổng cộng 60 viên.

Hướng dẫn in và đặt nam châm

Top và base được in với các lỗ nam châm hướng lên trên. Vì các viên nam châm không nằm sát buildplate nên mình thích dán vào sau khi in xong hơn, thay vì để chúng bị hút dính vào ốc trên hotend rồi làm hỏng bản in. Các segment thì đủ mỏng để có thể thả nam châm vào trong lúc đang in.

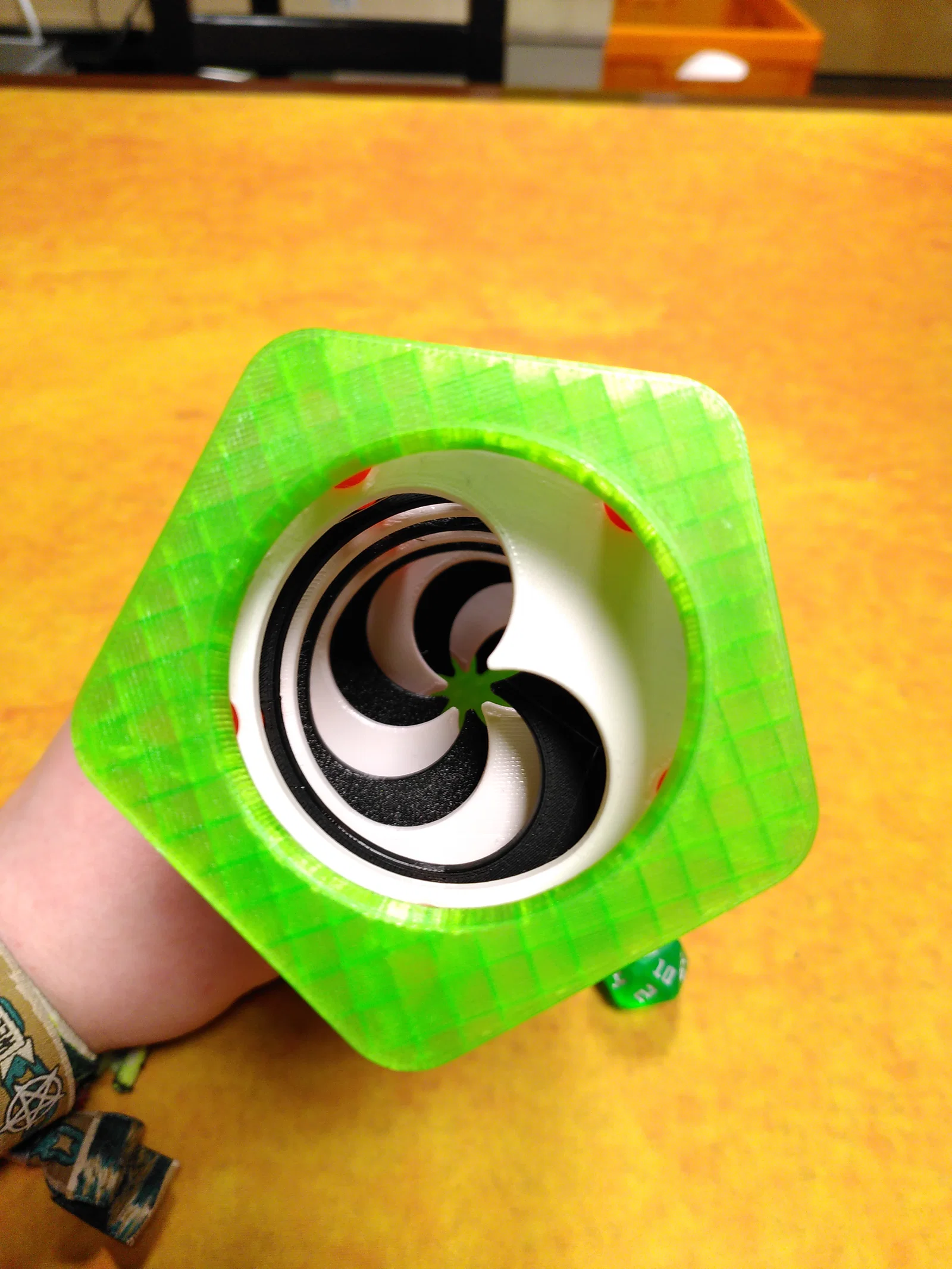

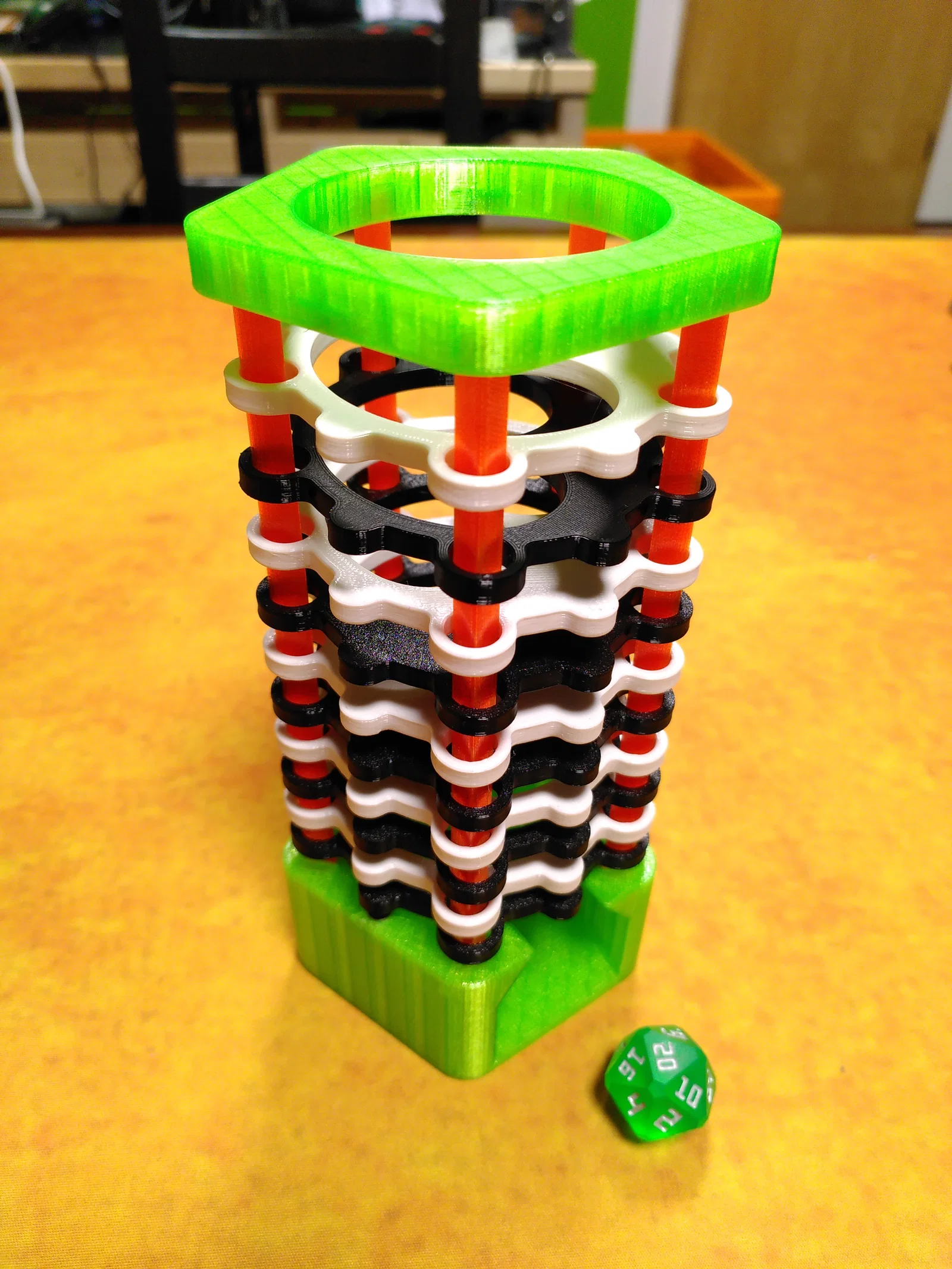

Hãy đặt tất cả nam châm cùng một chiều. Việc này đặc biệt quan trọng với các segment vì lúc lắp ráp bạn sẽ cần lật ngược mỗi segment thứ hai. Trong hình bạn sẽ thấy các segment màu đen và trắng, tất cả đều được in cùng một hướng và cùng chiều nam châm. Sau đó khi lắp, một trong hai màu sẽ được lật lại để các tầng “lơ lửng” đúng cách, đồng thời vẫn giữ được đường bậc thang hợp lý cho đường lăn của xúc xắc. 10 segment sẽ vừa đẹp trong phạm vi của rails. Bạn có thể chọn đường lăn xoay trái hoặc xoay phải.

Với rails, mình khuyên bạn in thử top, base và một cây rail để kiểm tra độ khít. Nếu cần chỉnh, dùng xy compensation trong slicer rồi in lại rail cho vừa vặn. Dán keo cũng có thể hỗ trợ.

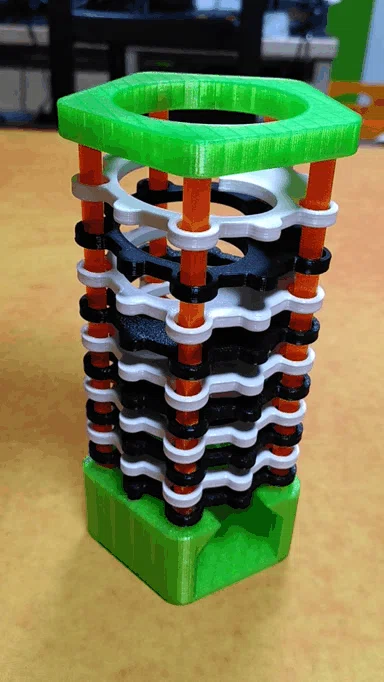

Trong hình bạn thấy là một bản prototype, mình làm phần base cao hơn và chỗ cửa mở sẽ cần bridging một chút hoặc dùng supports.

Lưu ý: Xúc xắc trong hình là mình tự thiết kế. Nếu bạn quan tâm thì ghé trang Instagram của mình và nhắn ở đó. Tương tự cho dịch vụ print on demand. Mình không có shop; mình nhận commission và print on demand tùy theo thời gian cho phép.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
515,9 KB
File lớn nhất
277,7 KB
