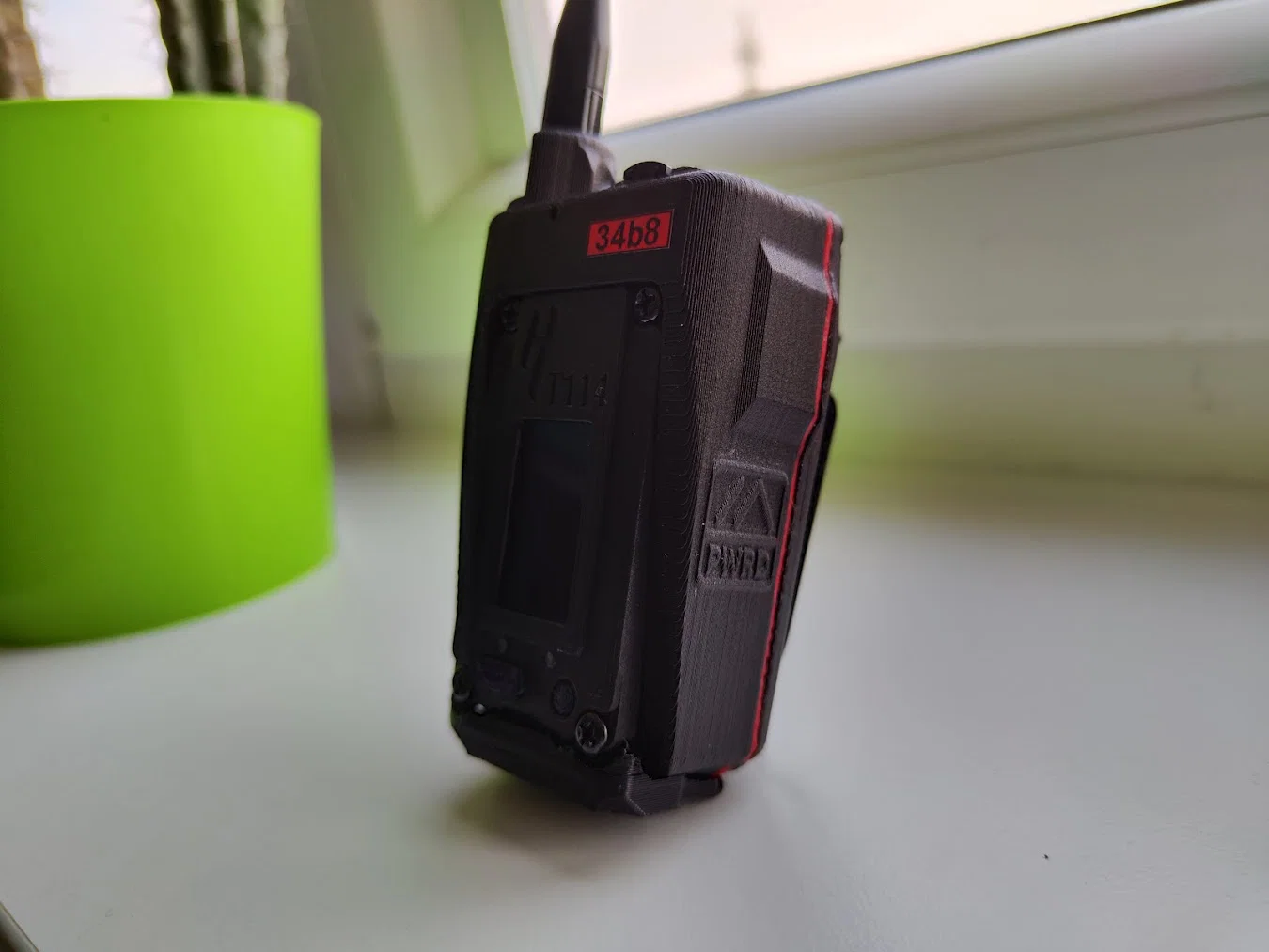

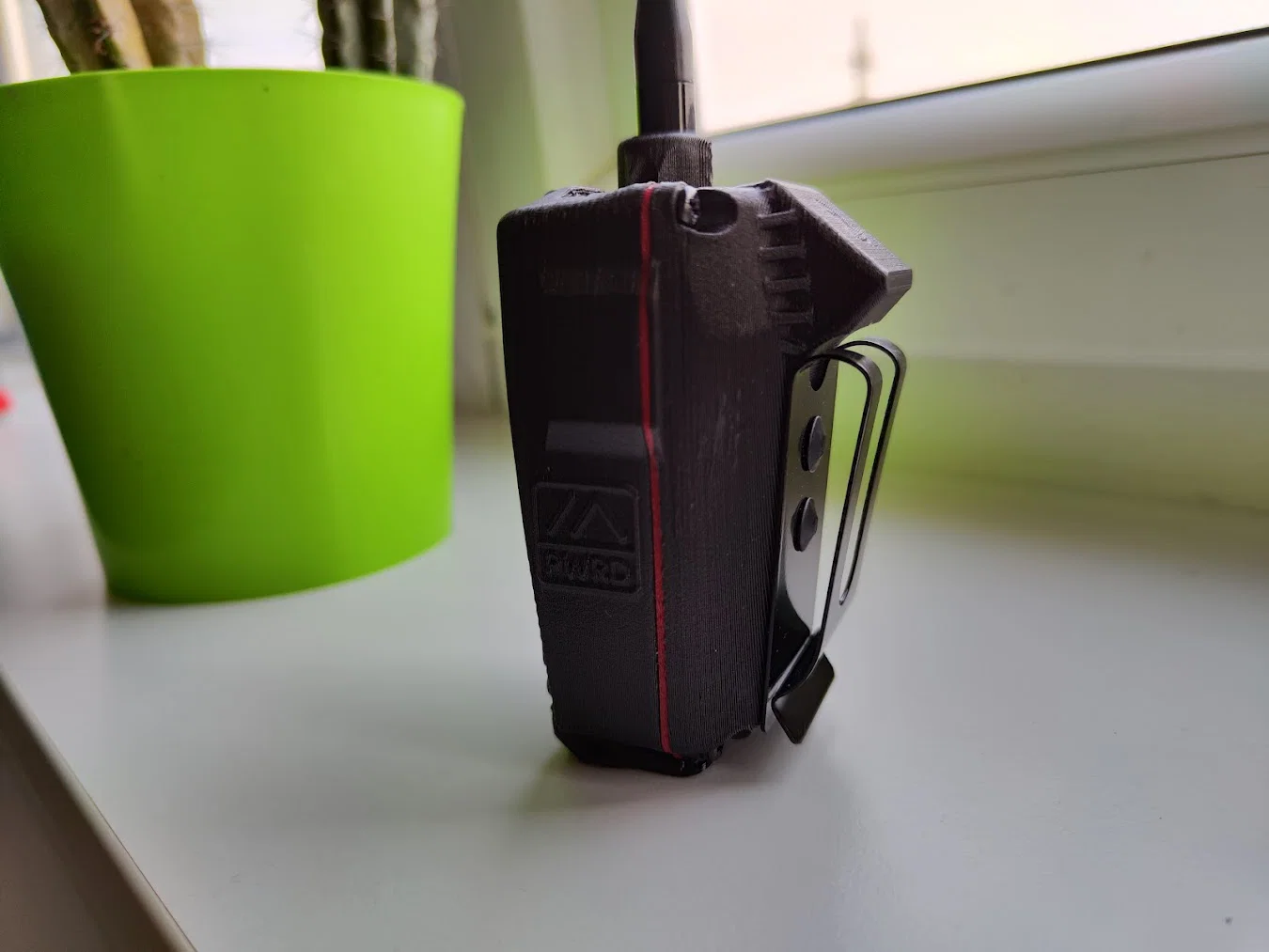

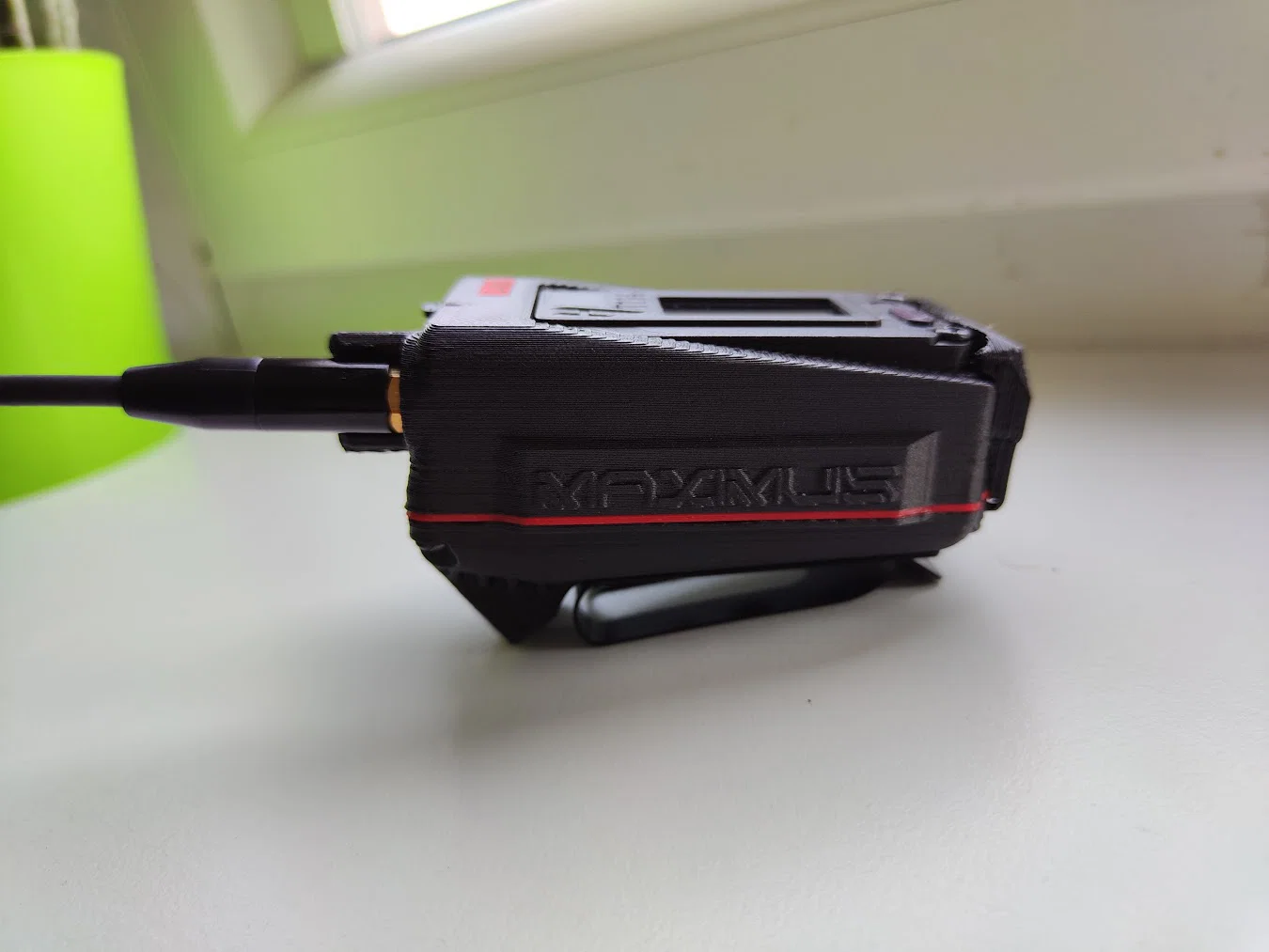

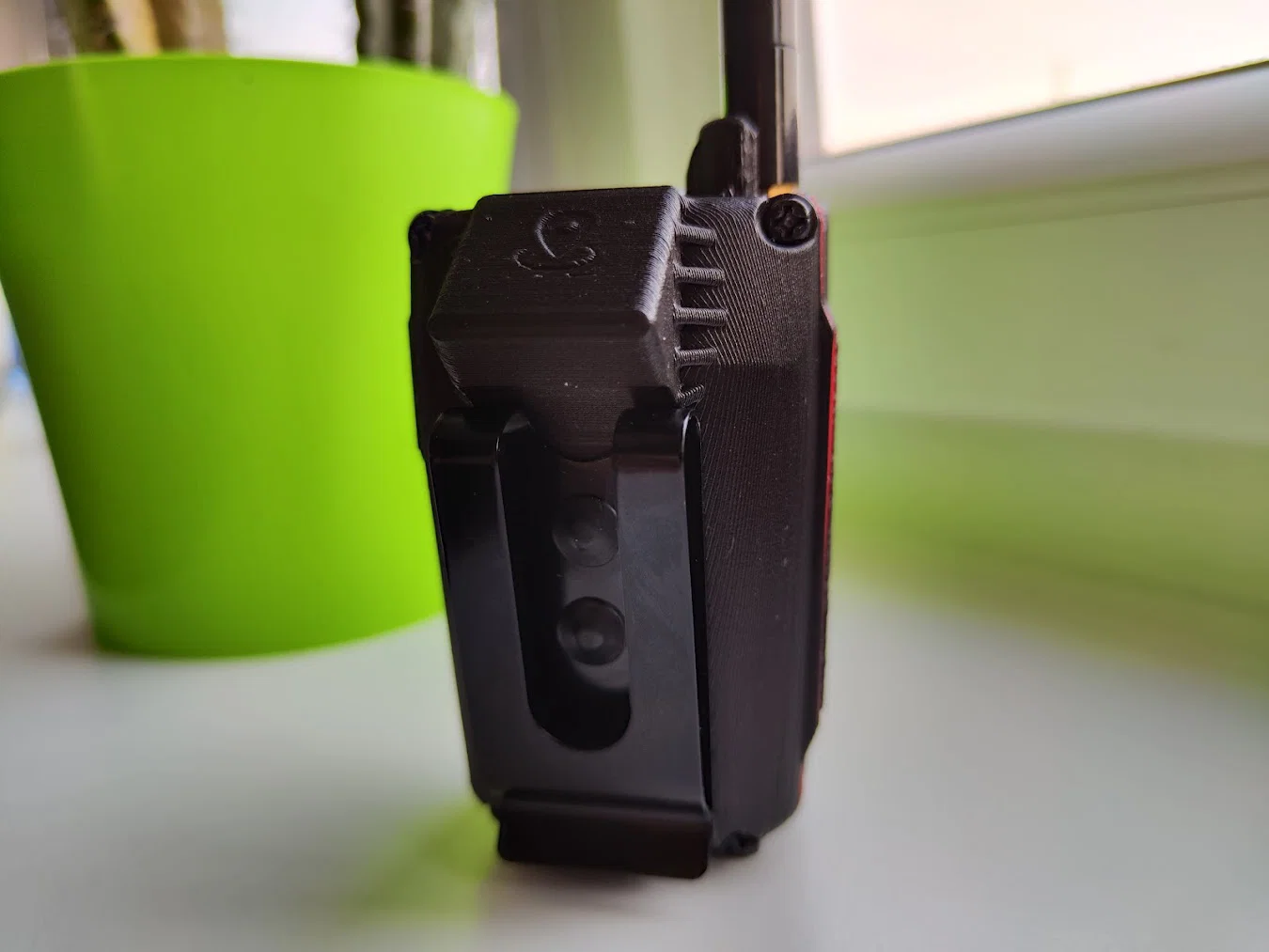

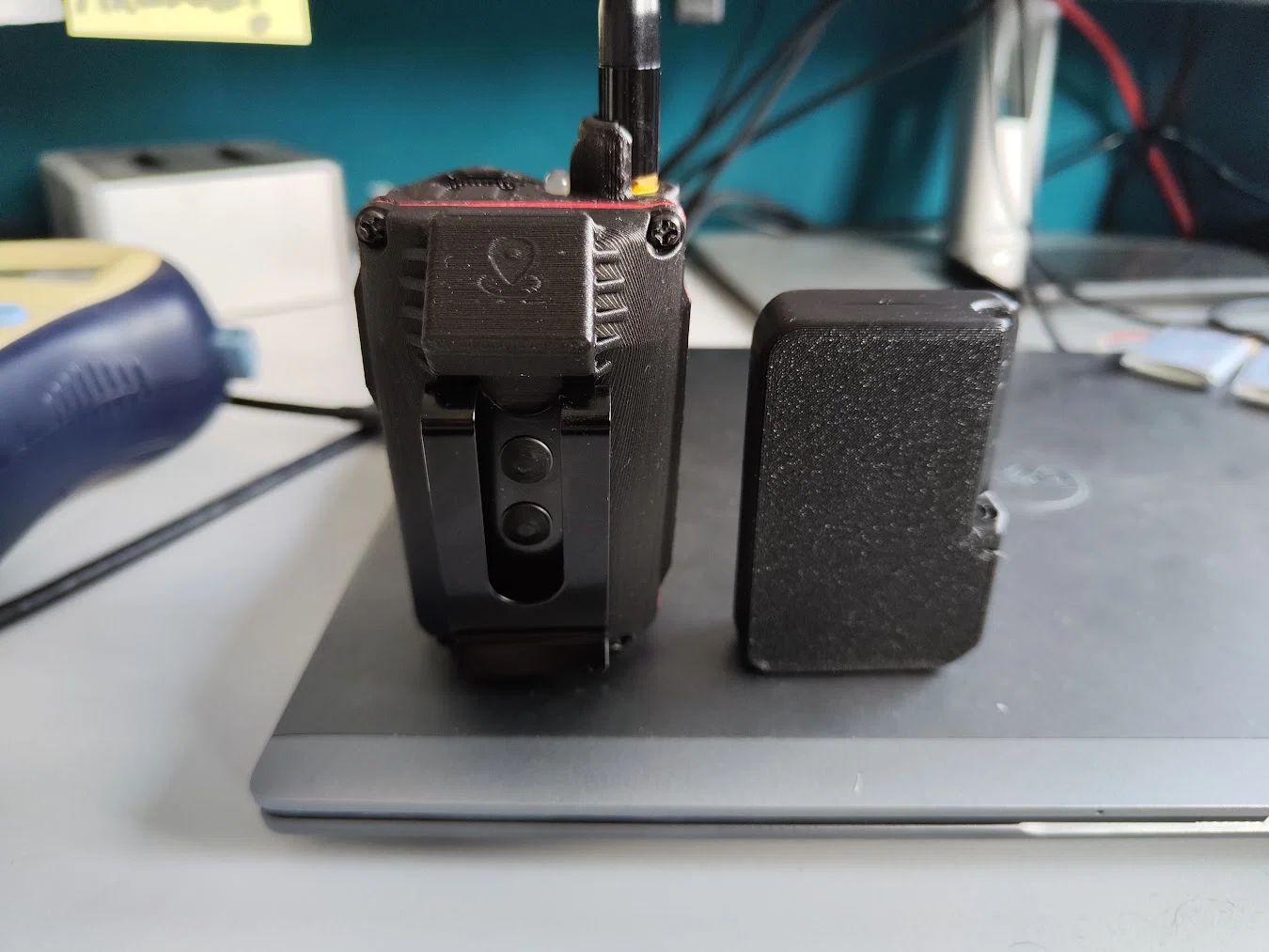

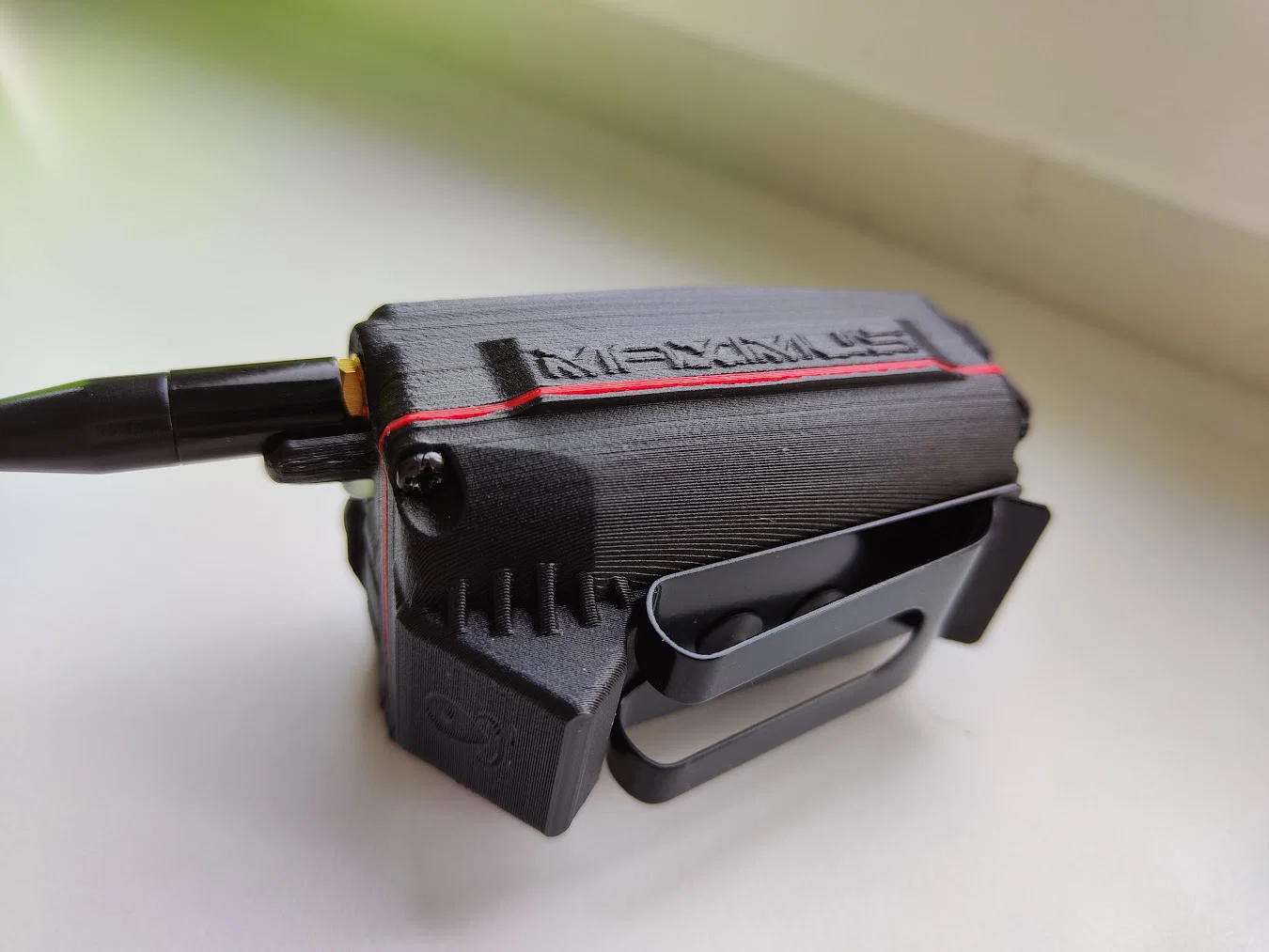

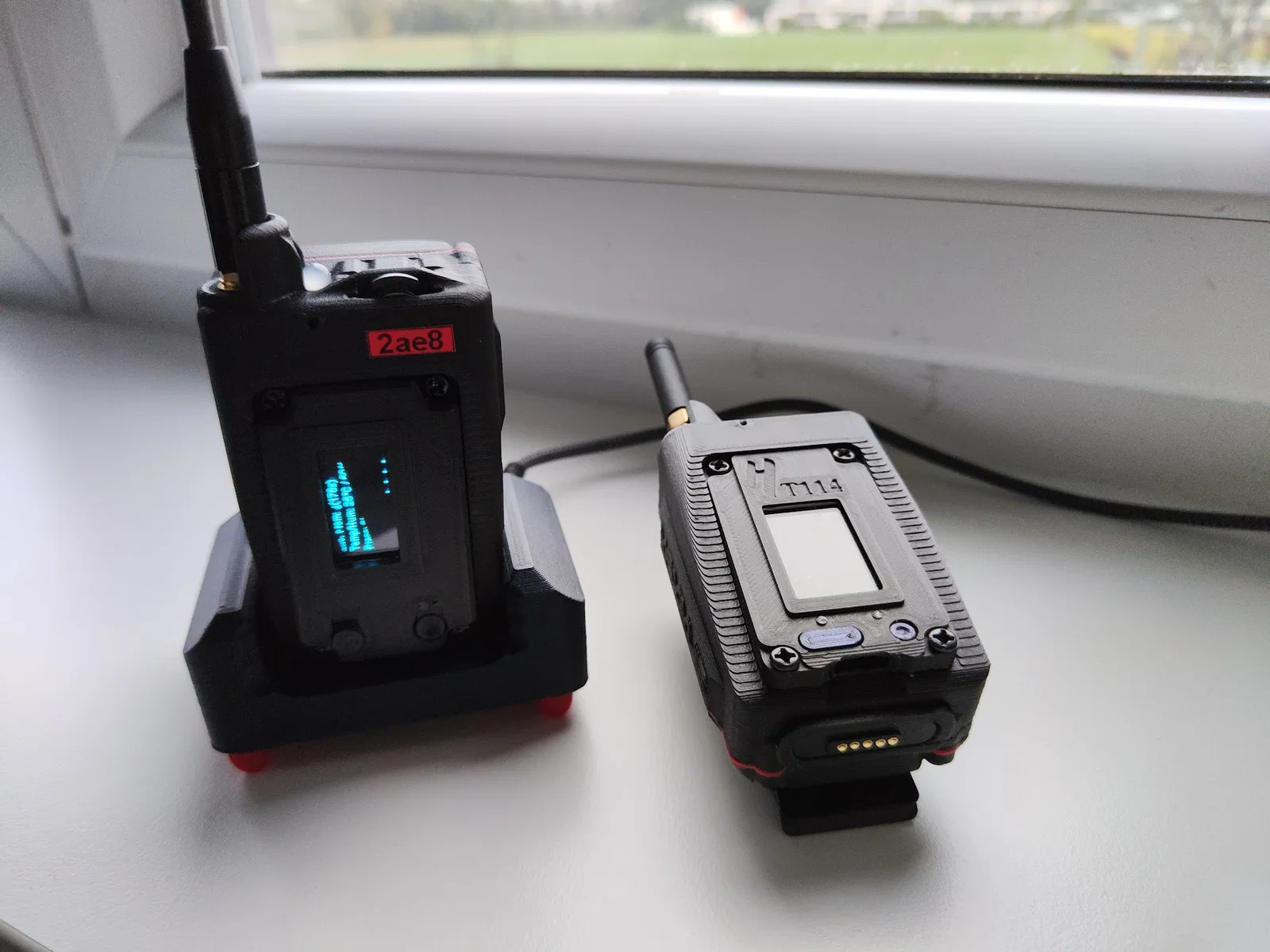

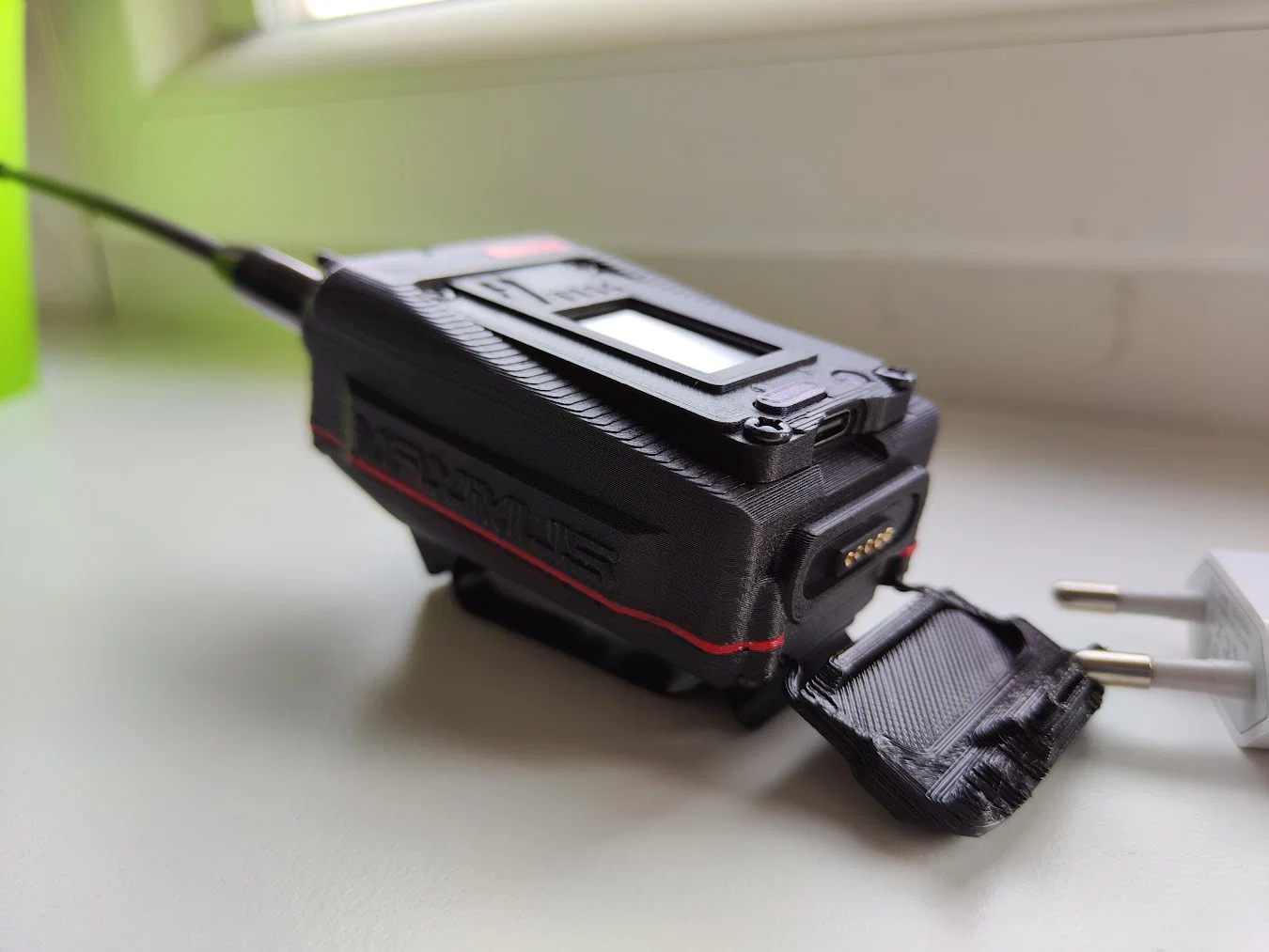

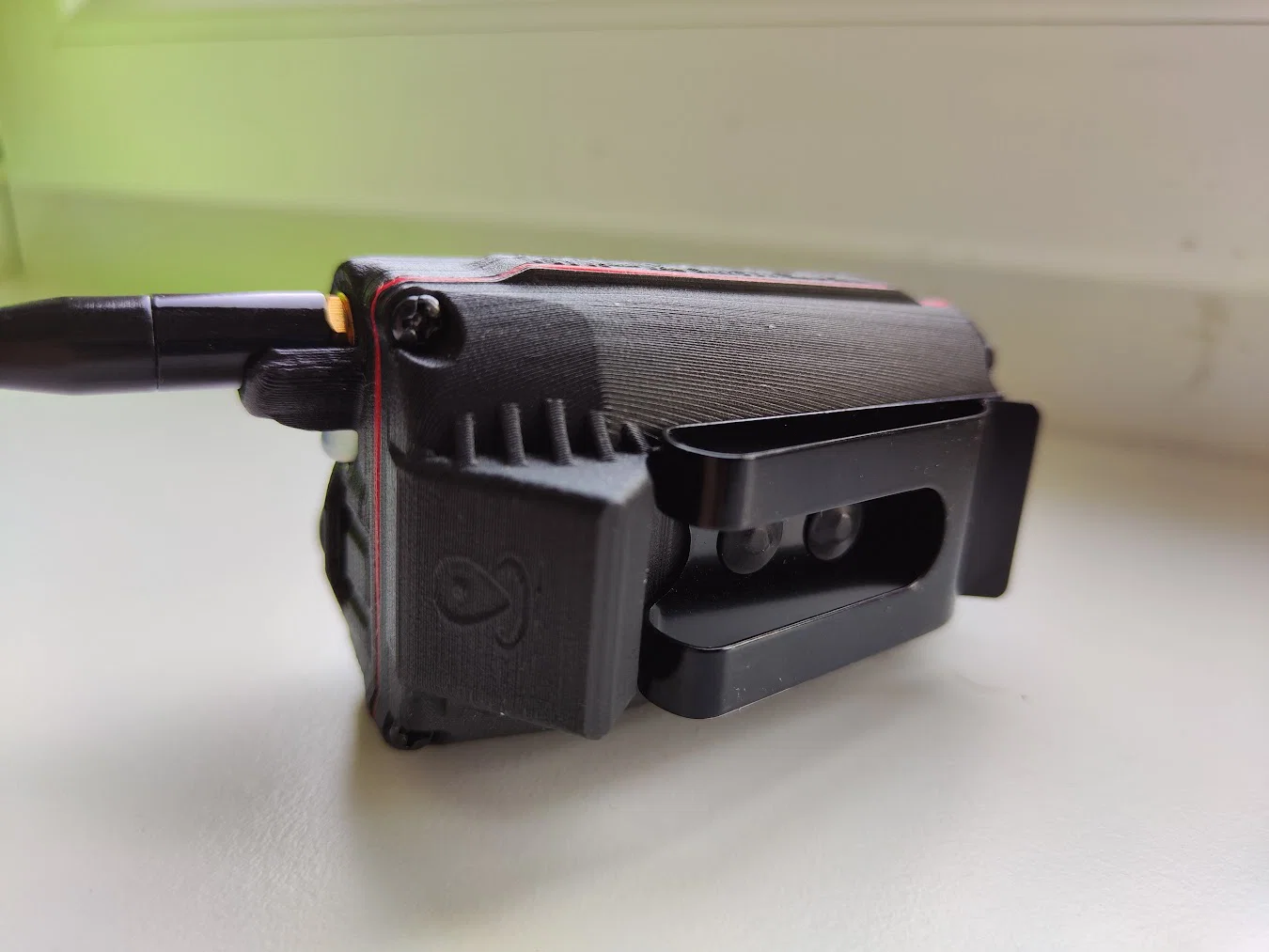

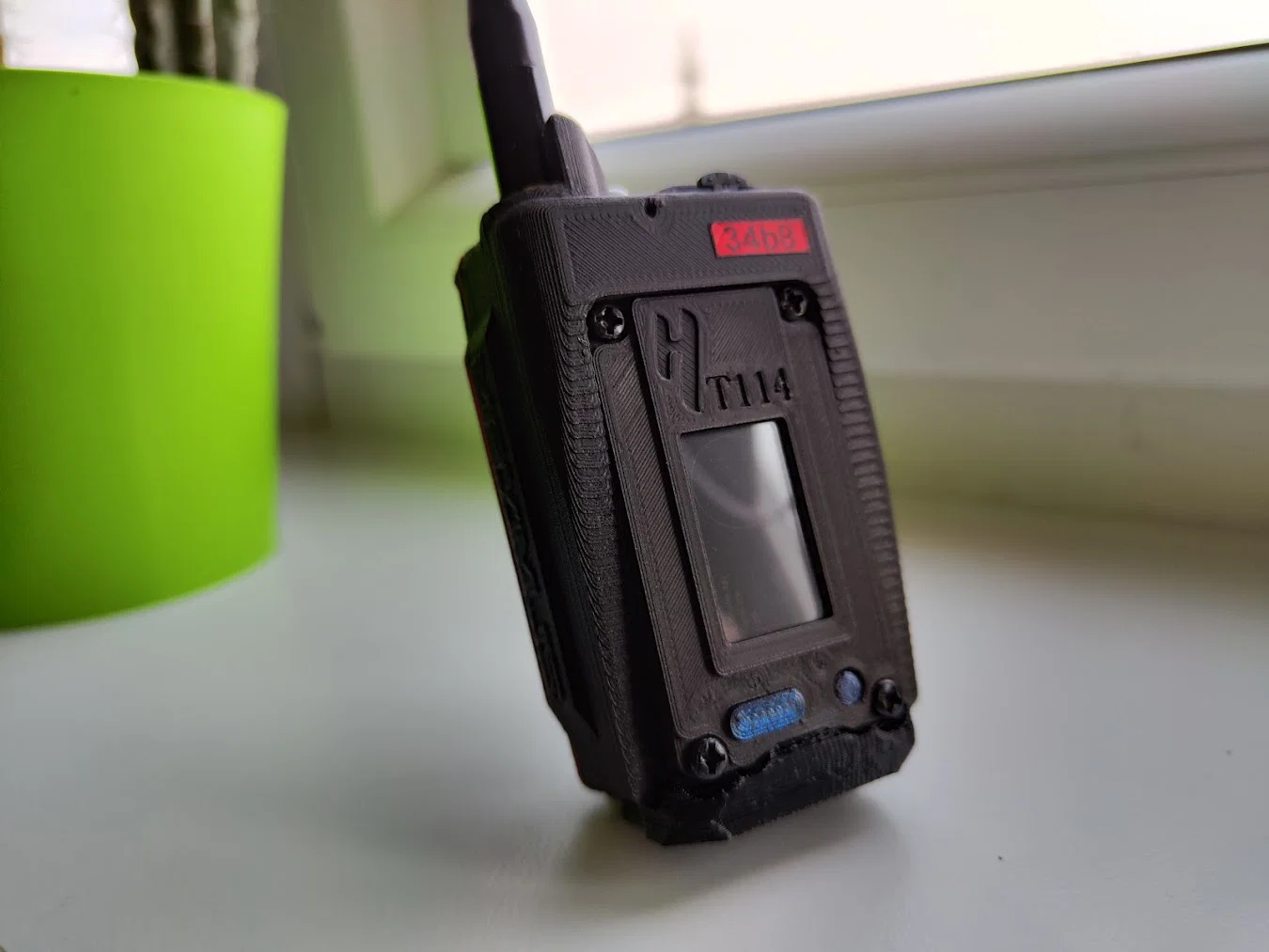

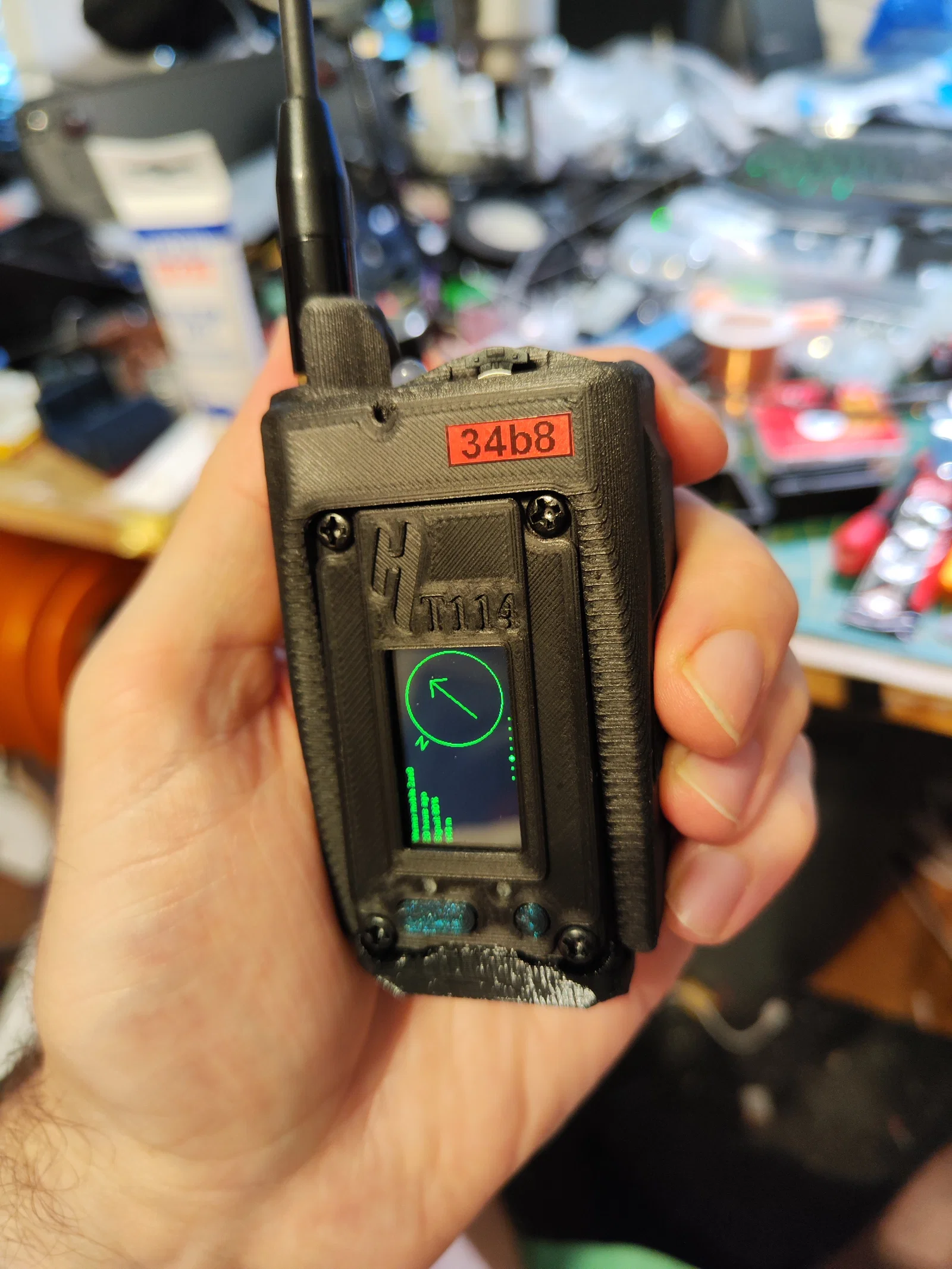

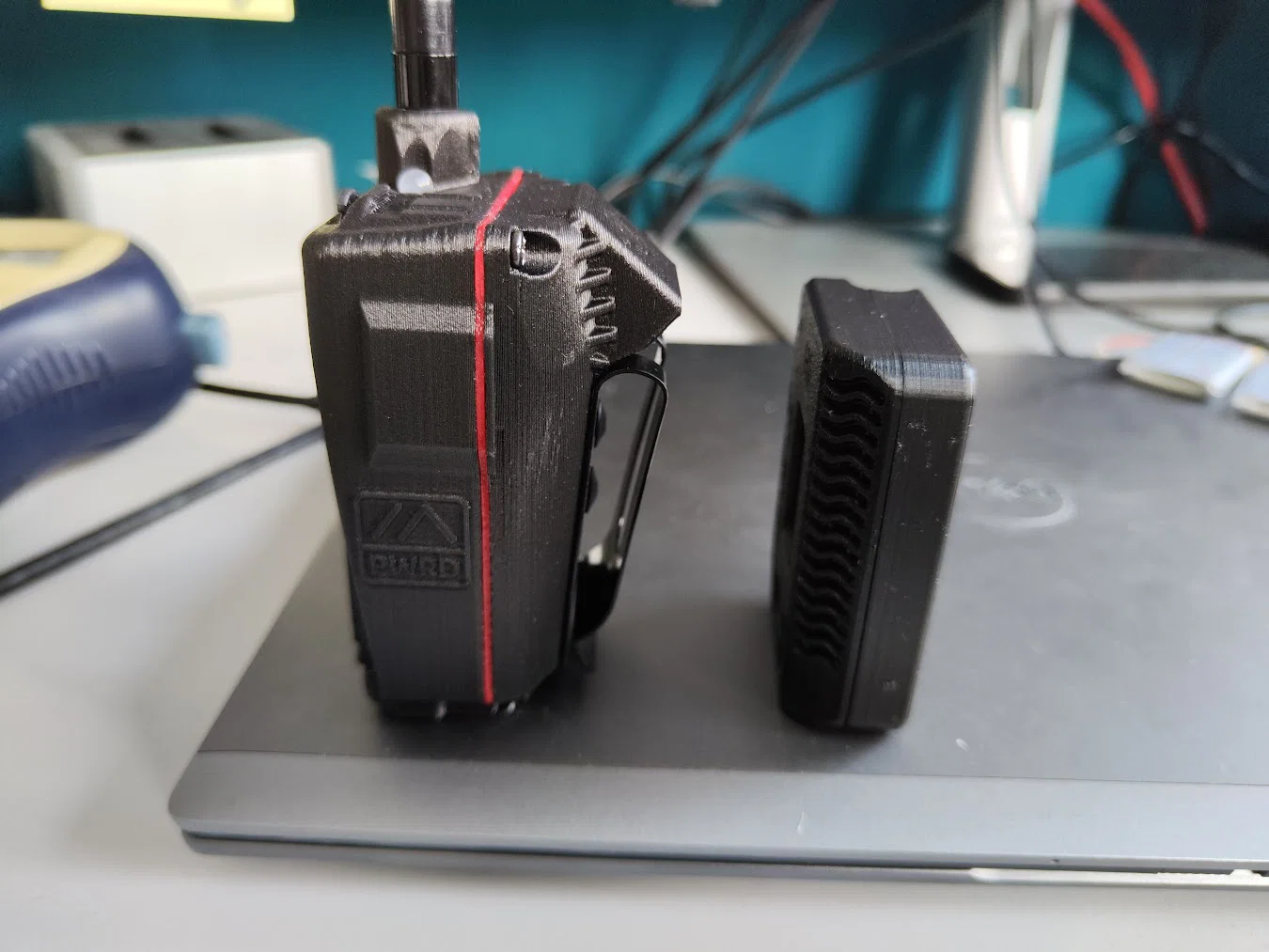

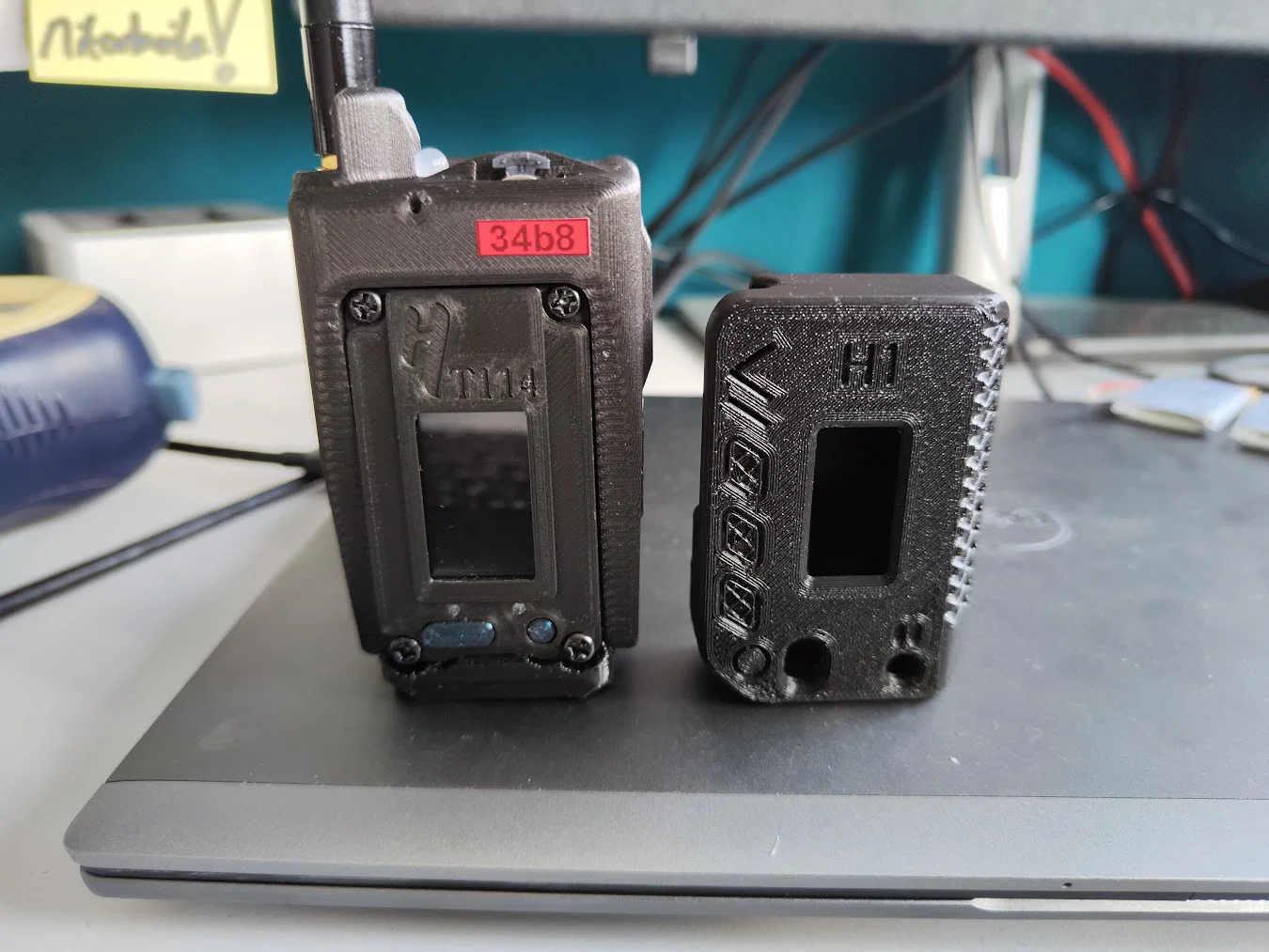

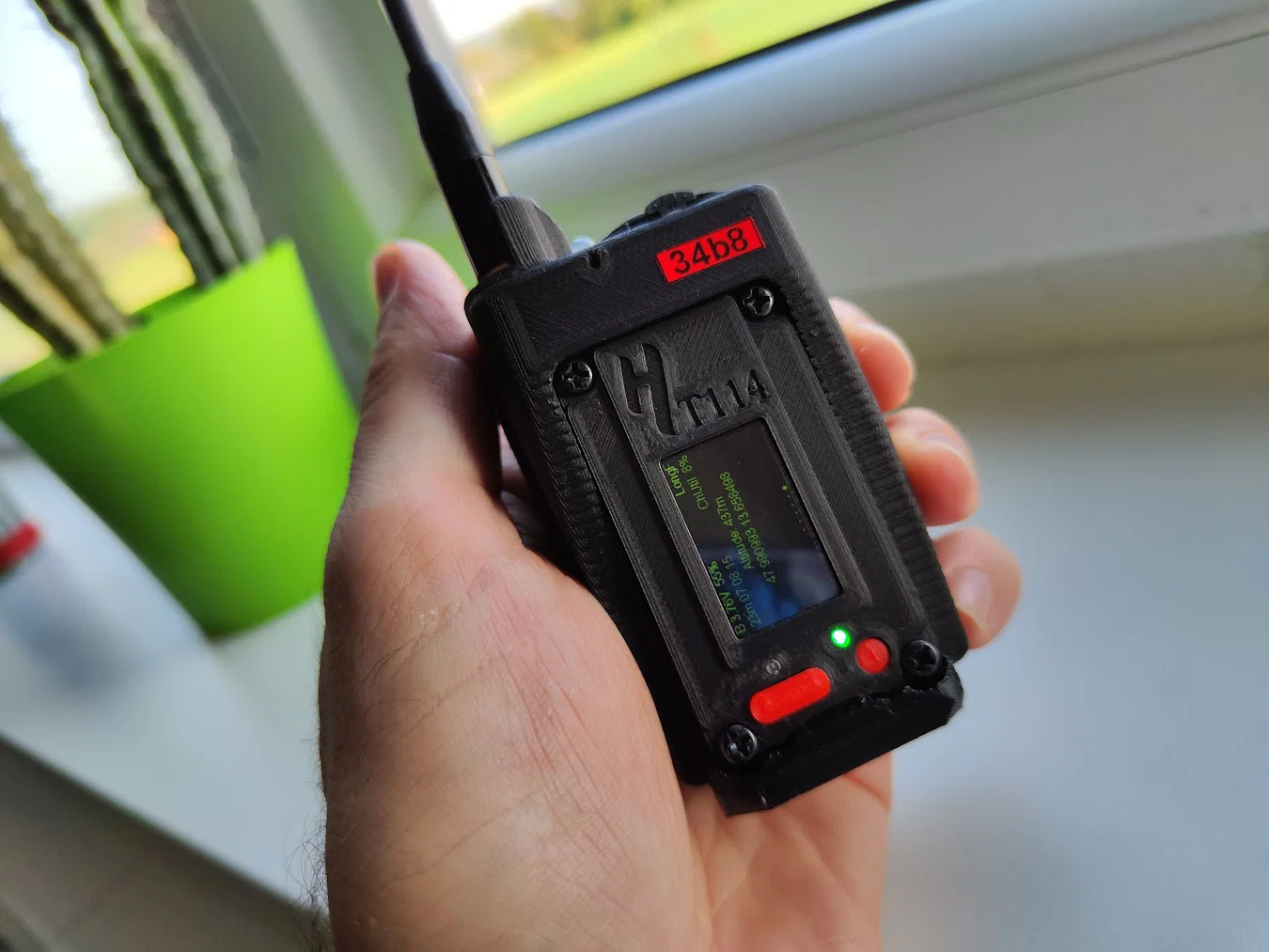

Bản Remix Vỏ Case Meshtastic Gendemik CHUNKY "MAXIMUS T114"

LƯU Ý QUAN TRỌNG!

Mình có tạo một kênh Discord cho các bản build camera nhiệt, mình sẽ thêm một kênh #meshtastic ở đó để mọi người tiện trao đổi nếu có câu hỏi hay gặp vấn đề gì nhé. Các bạn nhớ chỉ đặt câu hỏi liên quan đến Meshtastic trong kênh đó thôi, các kênh còn lại là DÀNH RIÊNG cho các dự án camera nhiệt của mình!

https://discord.gg/Ce9BJ2DK3j

_**

Heltec đã khắc phục lỗi "tin nhắn dài" và lỗi "ngắt kết nối Bluetooth" trên phiên bản phần cứng mới, các bạn hãy kiểm tra kỹ để đặt mua bản cập nhật này nhằm tránh gặp sự cố nhé!

Mình đã được Gendemik cho phép chia sẻ bản remix này!

NHẮC LẠI: THIẾT KẾ GỐC KHÔNG PHẢI CỦA MÌNH! Mình chỉ được Gendemik cho phép đặc biệt để chia sẻ bản REMIX này thôi!!

Đừng quên ghé qua xem các thiết kế khác của họ và nhấn like để ủng hộ họ vì đã cho phép mình chia sẻ bản remix này với mọi người nhé: Gendemik | Printables.com

Bạn có thể tìm thấy thiết kế gốc của bản remix này tại đây:

---

CẬP NHẬT: 06.09.2024

Vấn đề I2C đã được giải quyết vì hầu như mọi chân đều có thể cài đặt làm SCL và SDA, chỉ cần cấu hình trong wire.h.

Nếu muốn dùng buzzer hoặc motor rung với T114, bạn cần dùng transistor hoặc mosfet. Các chân GPIO chỉ xuất ra 15ma, quá yếu cho motor rung hoặc buzzer 3.3V. Đừng quên kéo chúng xuống với điện trở 10K nối đất để tránh nhiễu tĩnh điện làm mở transistor/mosfet của bạn.

CẬP NHẬT: 02.09.2024

Các file 3D đã ổn và sẵn sàng để in, bản mẫu hoạt động tốt và các bộ phận khớp với nhau. Vẫn có thể có sai số nhỏ, mình không phải dân chuyên nghiệp nên các bạn cứ in và trải nghiệm nhé, mình mới nhận được T114 hôm thứ Sáu nên không có nhiều thời gian tinh chỉnh.

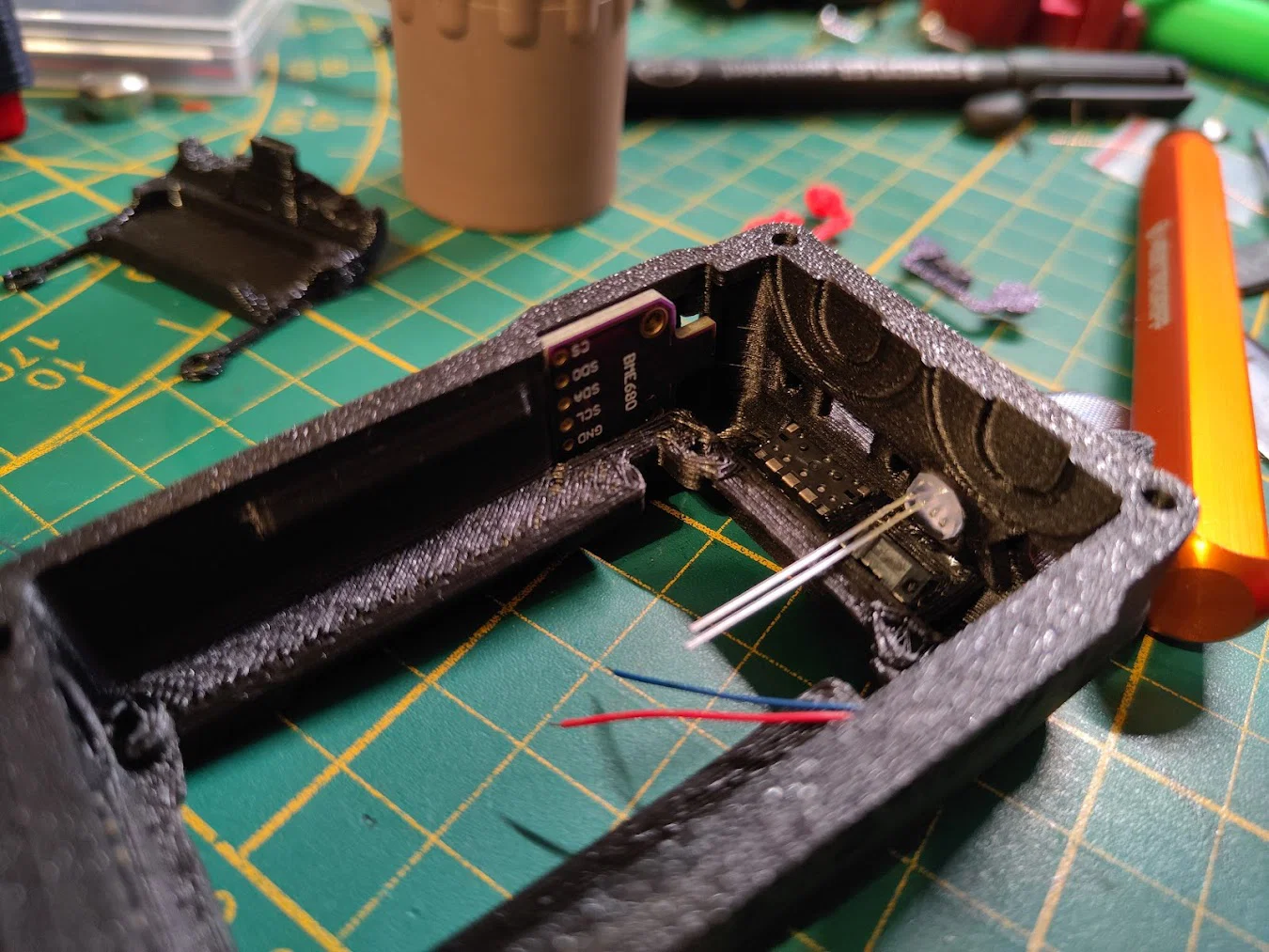

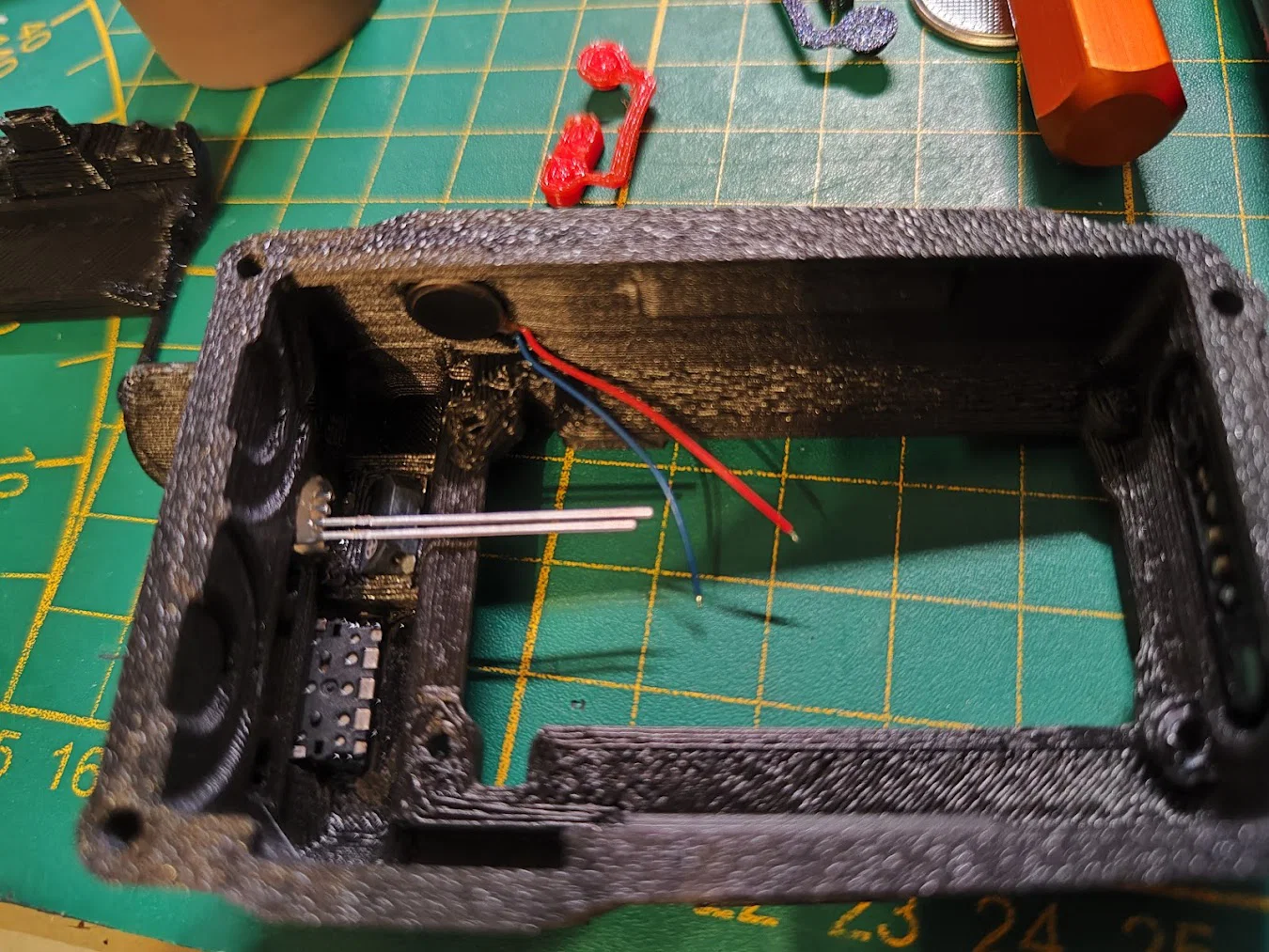

Có vấn đề khi lắp ăng-ten GPS mới với đầu nối lớn hơn, nên mình đã thiết kế lại phần Base và vỏ sau. Base chính giờ sẽ chứa cảm biến BME860 và phần sau chỉ chứa GPS.

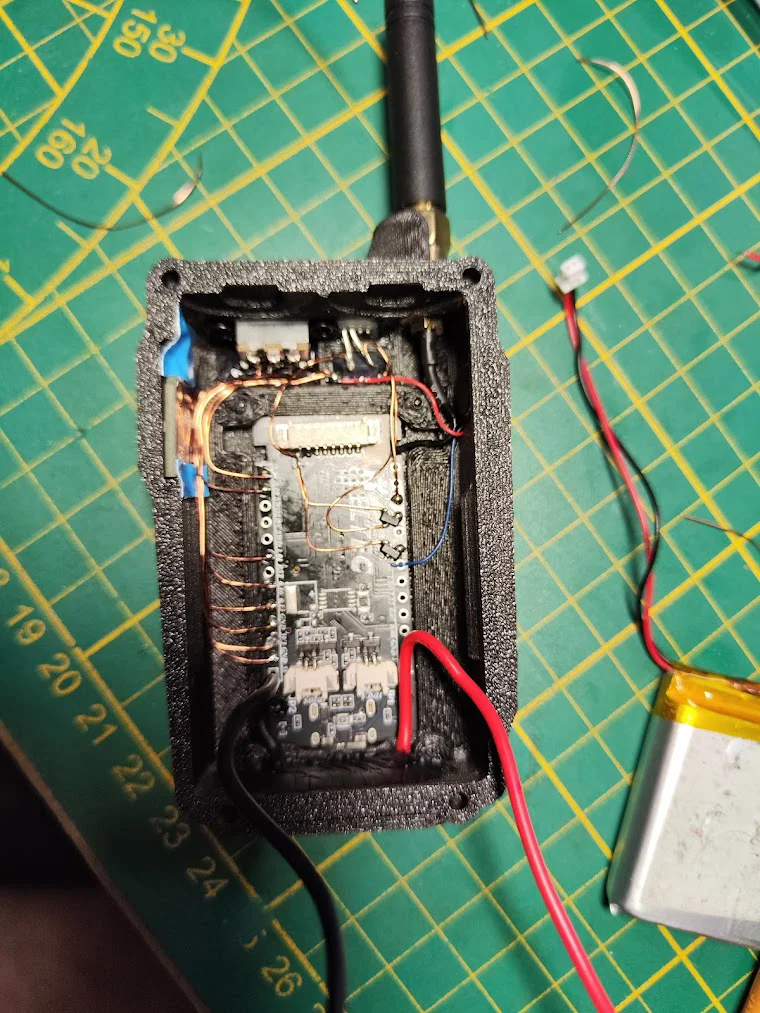

Mình cũng phải kéo dài cáp kết nối GPS vì cáp gốc ngắn hơn khoảng 2-3cm. Mình đang cố tìm cáp thay thế trên AliExpress. Trường hợp xấu nhất là bạn phải tự nối dài cáp (mình đã làm như vậy), có 8 sợi dây nên cũng dễ xử lý thôi.

Vẫn còn vấn đề về các chân I2C GPIO trên board Heltec T114. Nó cần cho cảm biến BME680. Hy vọng Heltec không bỏ quên, nghe nói nó có thể cấu hình cho hầu hết các chân qua phần mềm. Nếu thực sự không được, mình sẽ cập nhật thiết kế để KHÔNG chứa cảm biến đo từ xa nữa.

CẬP NHẬT 31.08.2024

Phần Base chính đã được điều chỉnh và hoạt động ổn định. Đã thêm vào file.

CẬP NHẬT 30.08.2024

Đã test lắp thử mặt trước và nút bấm, chúng khớp và hoạt động tốt. Các file còn lại sẽ có ngay sau khi mình hoàn tất các chỉnh sửa cần thiết.

Danh sách linh kiện:
(Danh sách linh kiện và link AliExpress giữ nguyên theo yêu cầu)
