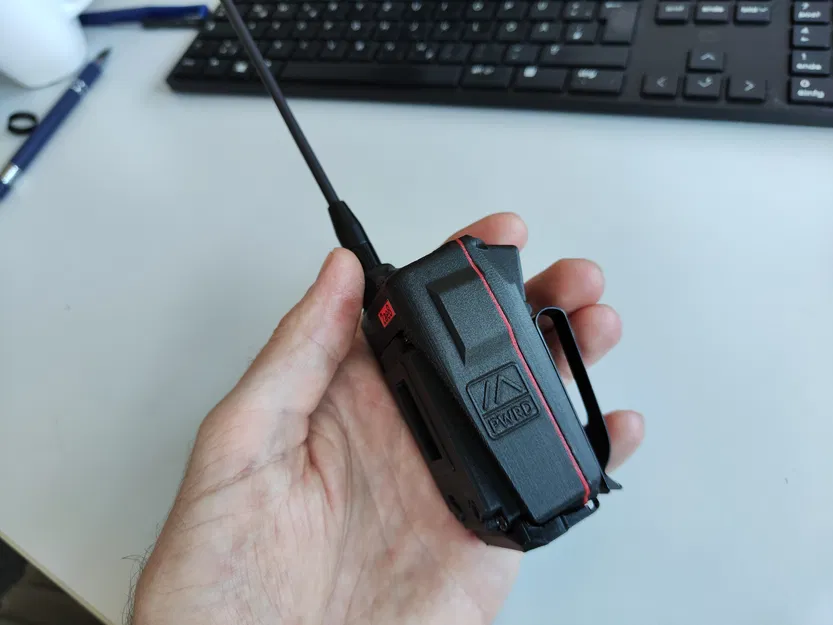

Meshtastic Gendemik CHUNKY "MAXIMUS" HeltecV3 Remix

Hướng dẫn và sơ đồ mạch đang trong quá trình hoàn thiện!

CẢNH BÁO! Đây là một bản dựng khá nâng cao! Bạn phải biết cách hàn rất nhiều dây nhỏ và mỏng manh, linh kiện điện tử, v.v. Không có lập trình nào liên quan nhưng bạn cần một đôi tay vững vàng và một số kiến thức về việc kết nối các mô-đun điện tử và pin Lithium Ion với nhau!

Tôi đã nhận được sự cho phép đặc biệt từ Gendemik để chia sẻ bản chỉnh sửa của mình! Tôi phải chọn "Bản gốc, tôi đã làm nó" để xuất bản bản chỉnh sửa vì tôi không thể liên kết đến thiết kế gốc do giấy phép của nó không cho phép chia sẻ và chỉnh sửa.

LẠI NỮA, THIẾT KẾ CƠ BẢN KHÔNG PHẢI LÀ SẢN PHẨM CỦA TÔI! Tôi chỉ nhận được sự cho phép đặc biệt từ Gendemik cho BẢN CHỈNH SỬA CỦA TÔI cho phép tôi chia sẻ nó!!

Đừng bỏ lỡ việc xem các sáng tạo khác của họ và để lại cho họ một lượt thích vì đã cho phép tôi chia sẻ bản chỉnh sửa của mình với thế giới!: Gendemik | Printables.com

Bạn có thể tìm thấy thiết kế gốc mà bản chỉnh sửa này dựa trên tại đây:

: Có lẽ bạn bắt đầu với các hộp Heltec H1 của Muzis hoặc Tony G, chúng rất tuyệt vời nhưng chúng thiếu về thời lượng pin. Với muzis H1, tối đa 1 ngày, với tony G có thể 2 ngày nhưng có lẽ ít hơn. Điều này ổn lúc đầu vì thiết kế rất tuyệt và bạn chỉ vui vì nó hoạt động và trông đẹp, nhưng nó bắt đầu bộc lộ điểm yếu khi bạn thực sự muốn "sử dụng" nó, liên tục để mắt đến pin sạc có vẻ hơi khó chịu khi không biết liệu bạn có trụ qua cả ngày hay không, thêm vào đó là bảng heltec sạc siêu chậm..... ừm, nó thực sự không tốt.

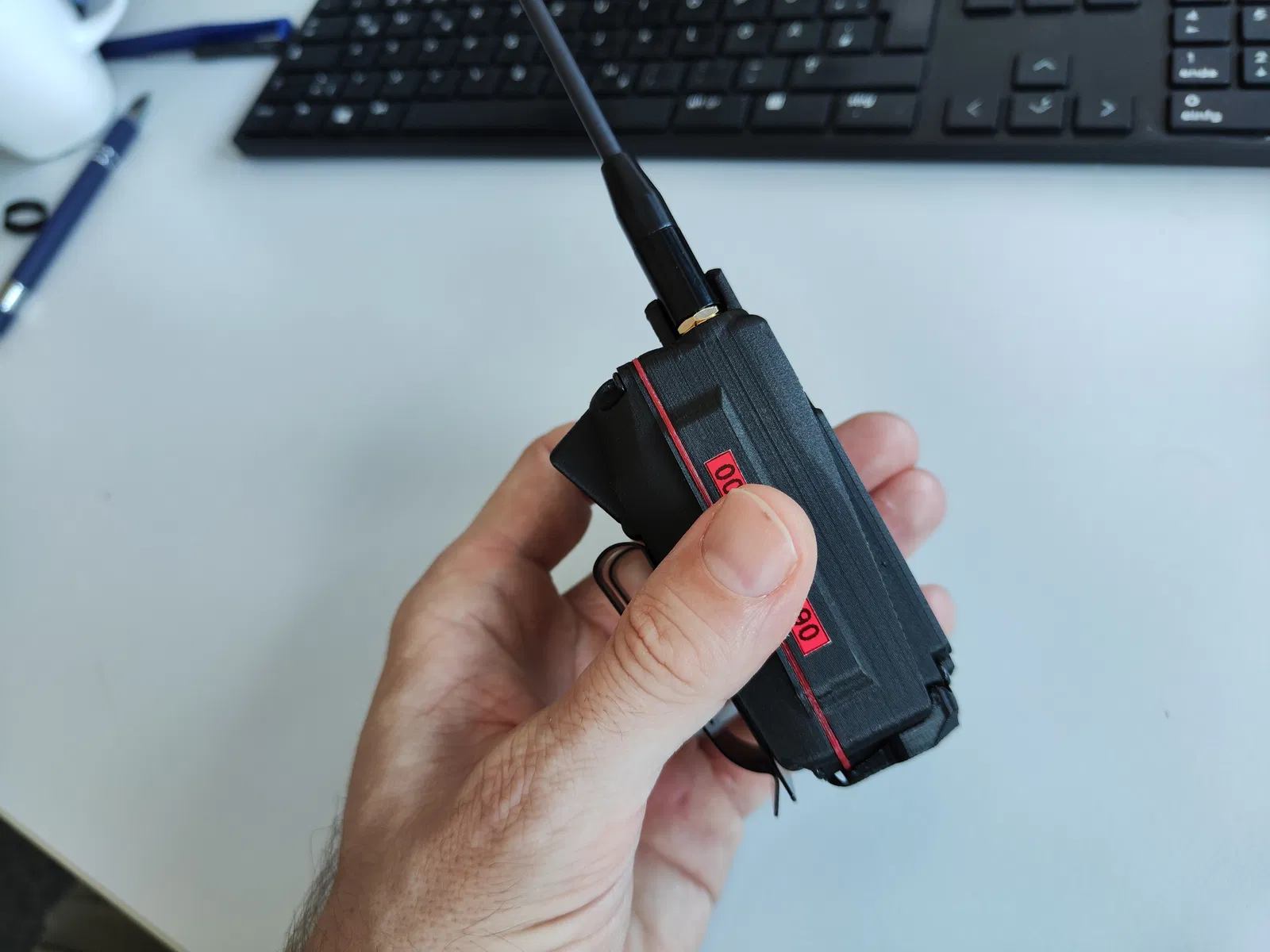

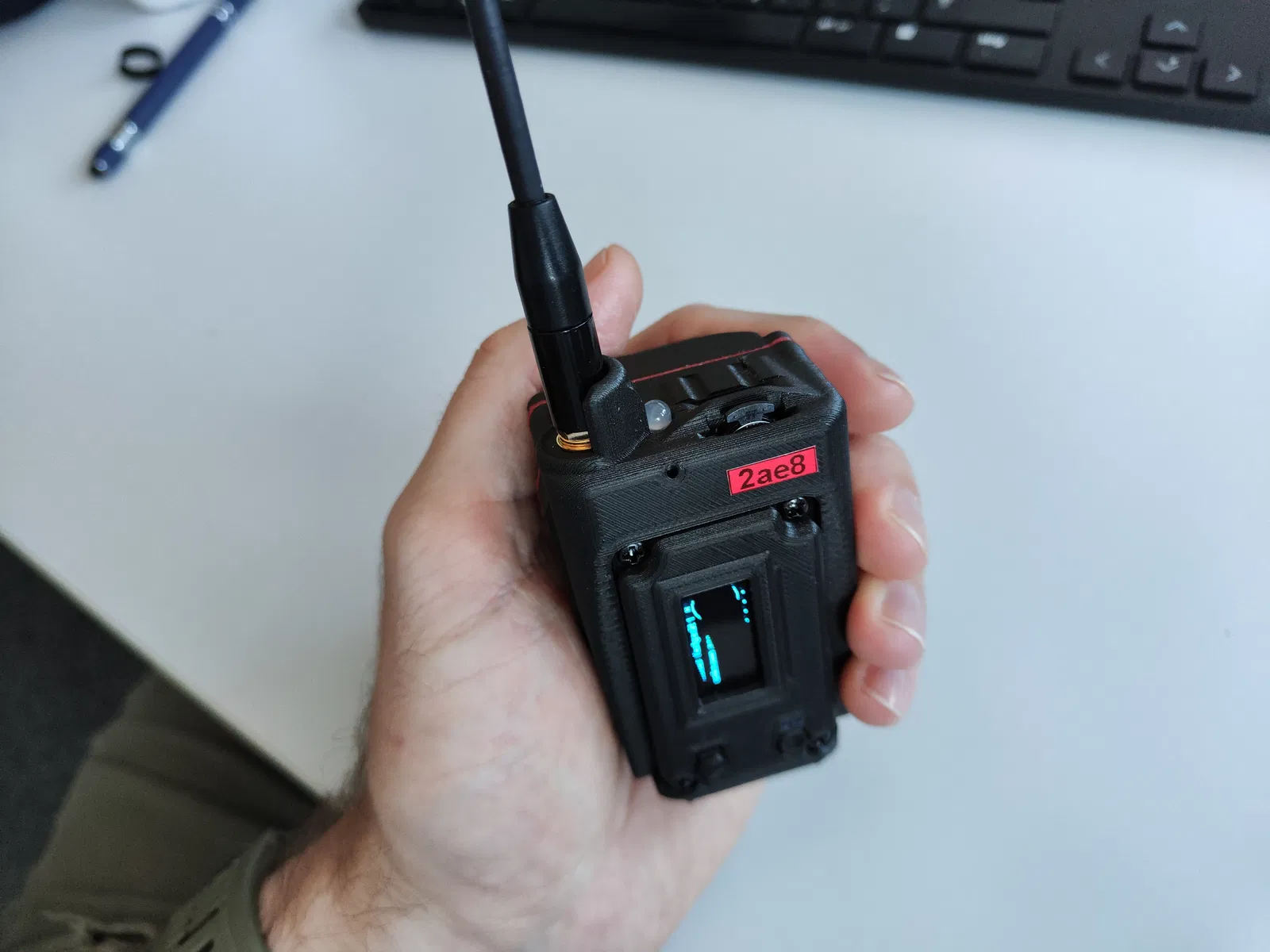

CHUNKY Maximus là con dao đa năng của các thiết bị Heltec V3 Meshtastic.

Nó có nhiều tính năng và thời lượng pin hơn bất kỳ thiết bị heltec V3 meshtastic nào khác có kích thước tương đương tính đến thời điểm hiện tại!

XEM TẤT CẢ CÁC THAY ĐỔI và NÂNG CẤP ĐƯỢC THỰC HIỆN CHO NÓ BÊN DƯỚI VÀ BẠN SẼ PHÊ DUYỆT TÊN GỌI TỰ HÀO "MAXIMUS":D

---

Hướng in và vật liệu hỗ trợ: In ba bộ phận chính của vỏ theo hướng được hiển thị trong bản xem trước và sử dụng hỗ trợ từ bàn in. Các cấu trúc cần hỗ trợ thêm như phần cắt cho đầu nối pogo pin từ tính đã có sẵn hỗ trợ, các phần cắt khác có thể ổn với việc bắc cầu nhỏ. Nếu máy in của bạn kém về bắc cầu, bạn có thể chọn "hỗ trợ mọi nơi" nhưng sẽ rất khó để gỡ nó, đặc biệt là ở mặt trên của khung giữa.

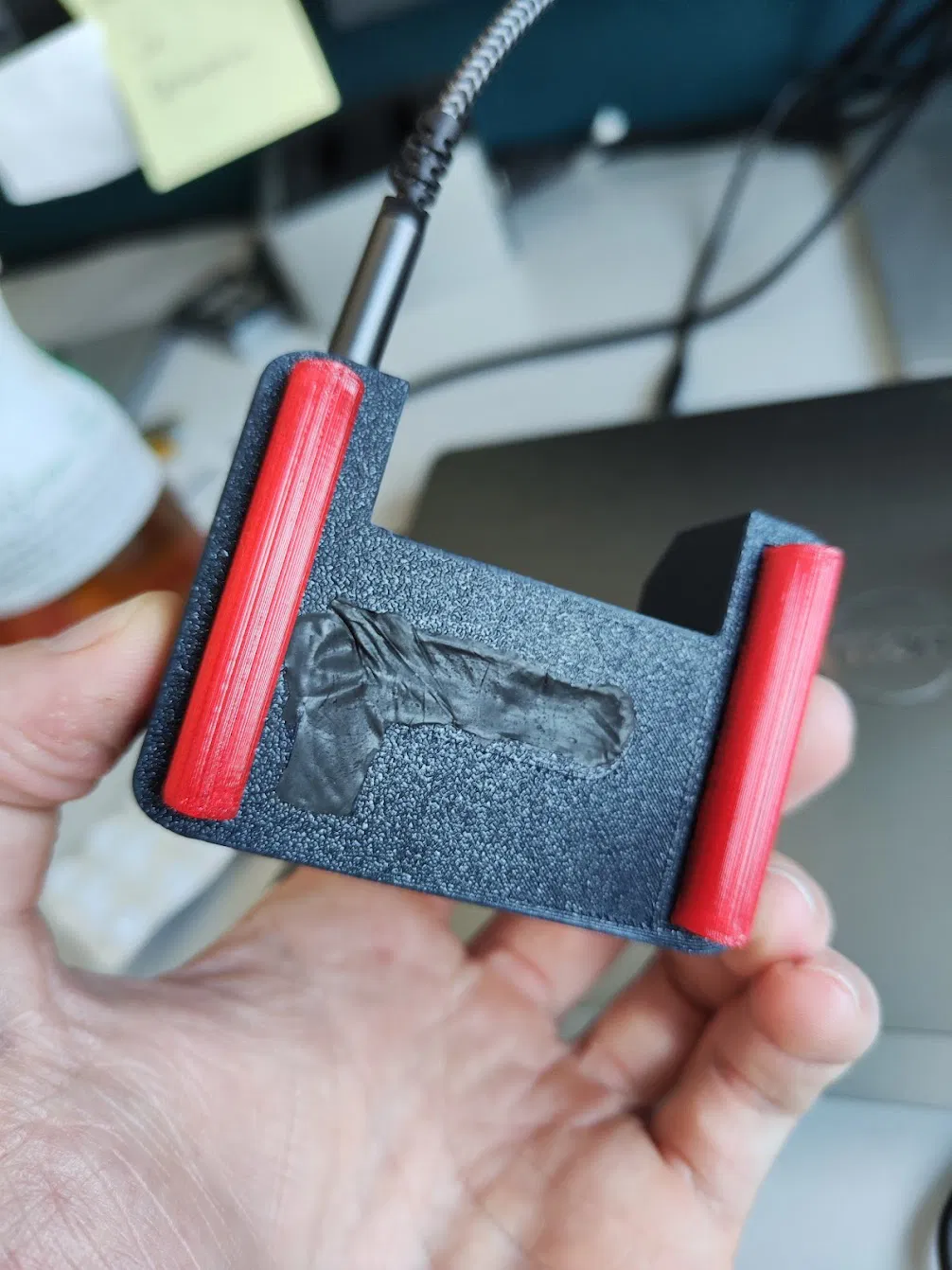

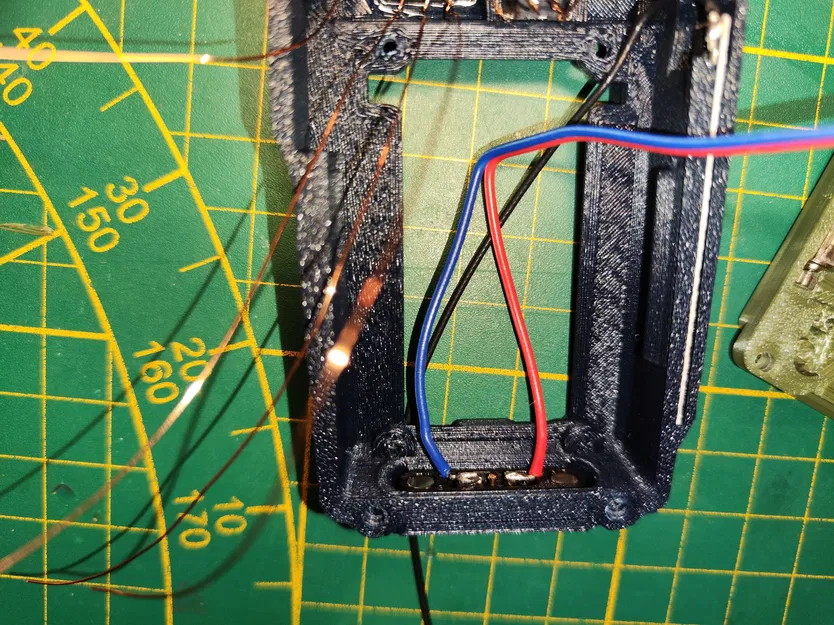

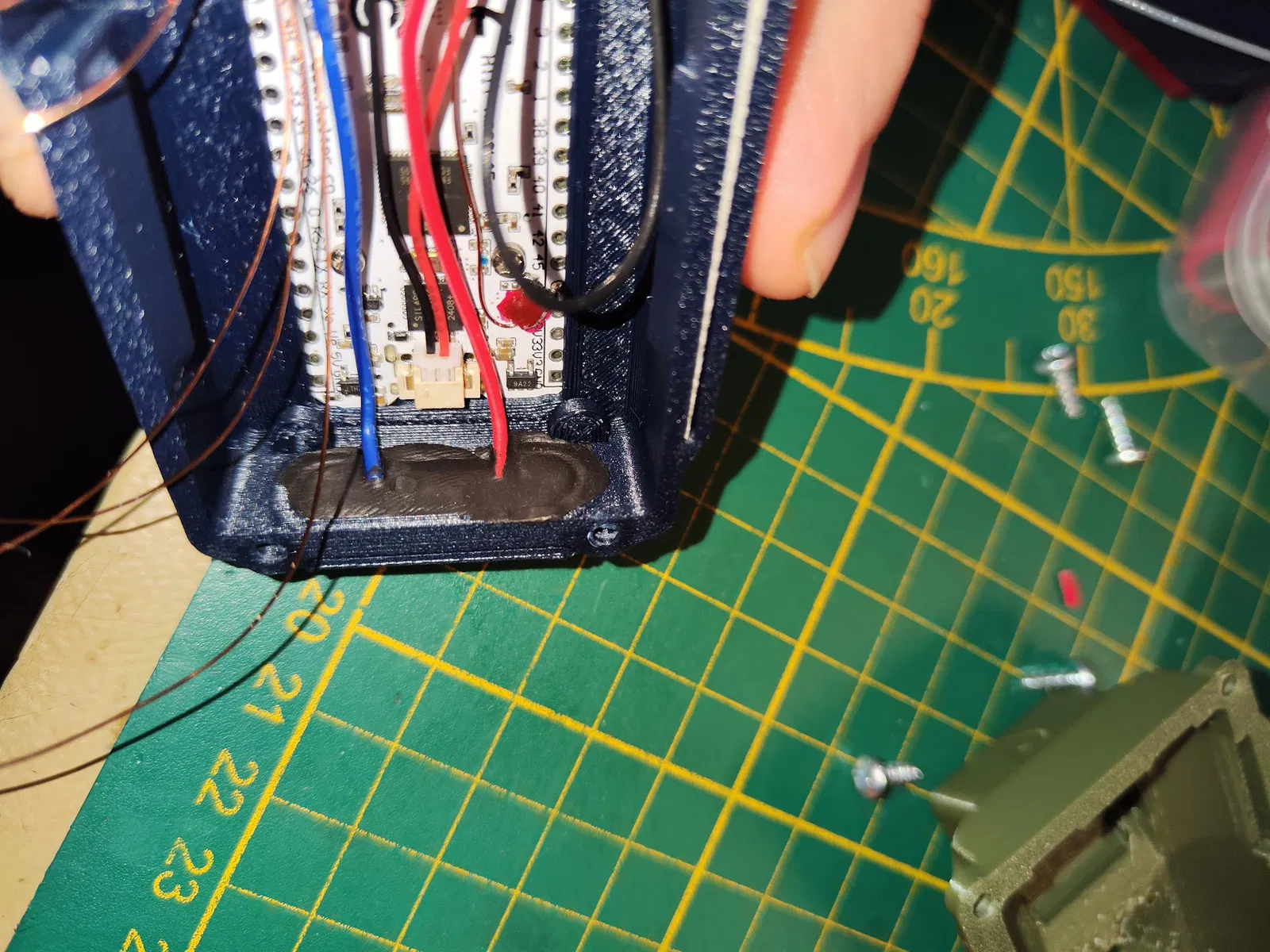

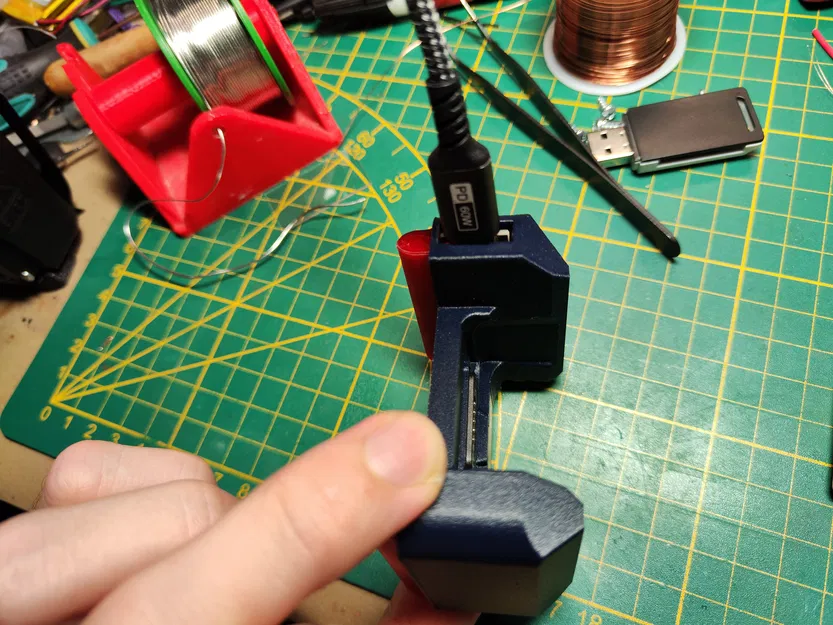

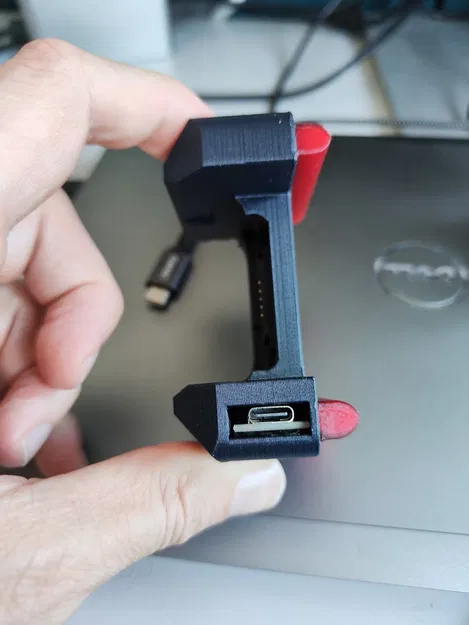

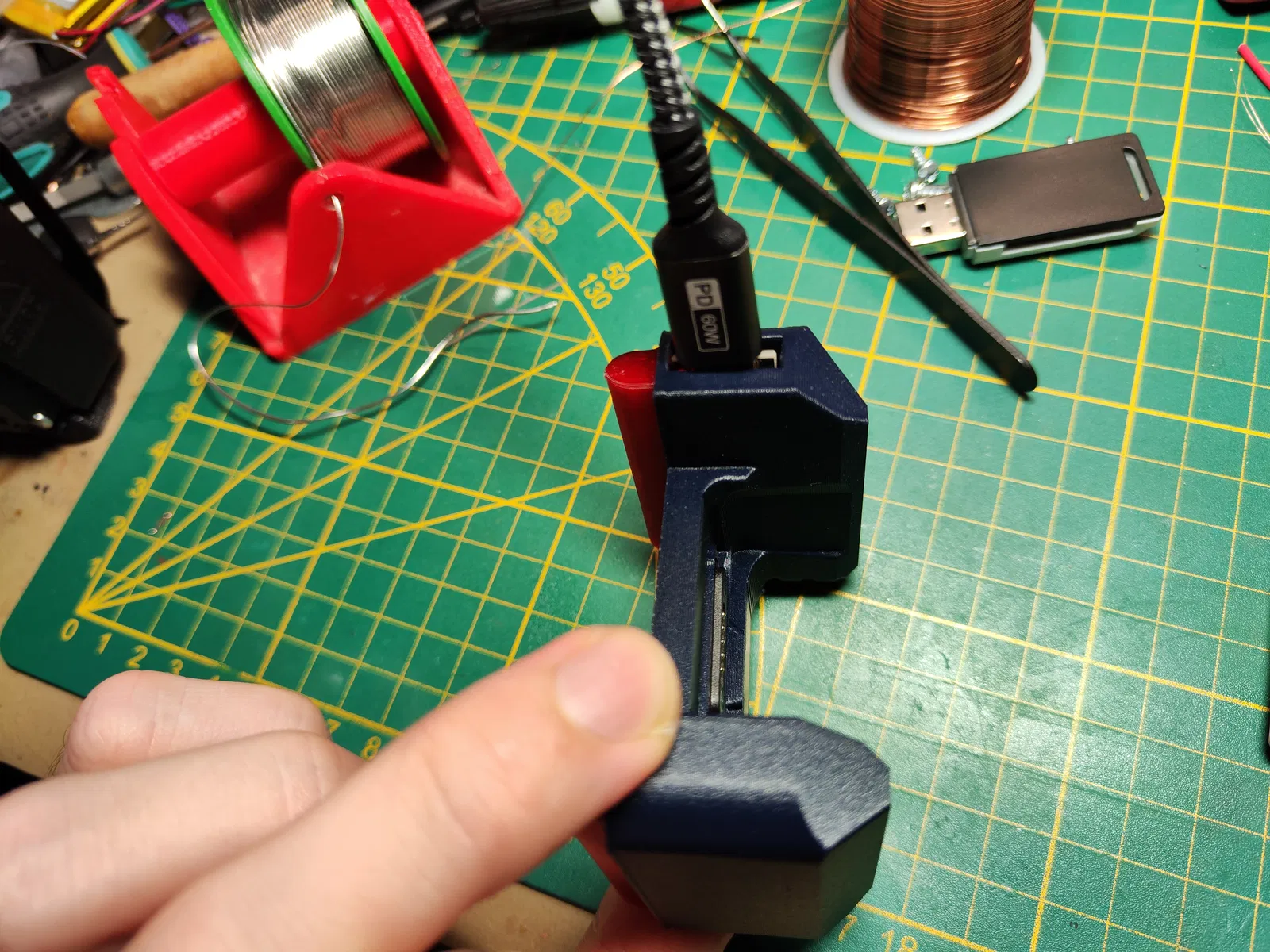

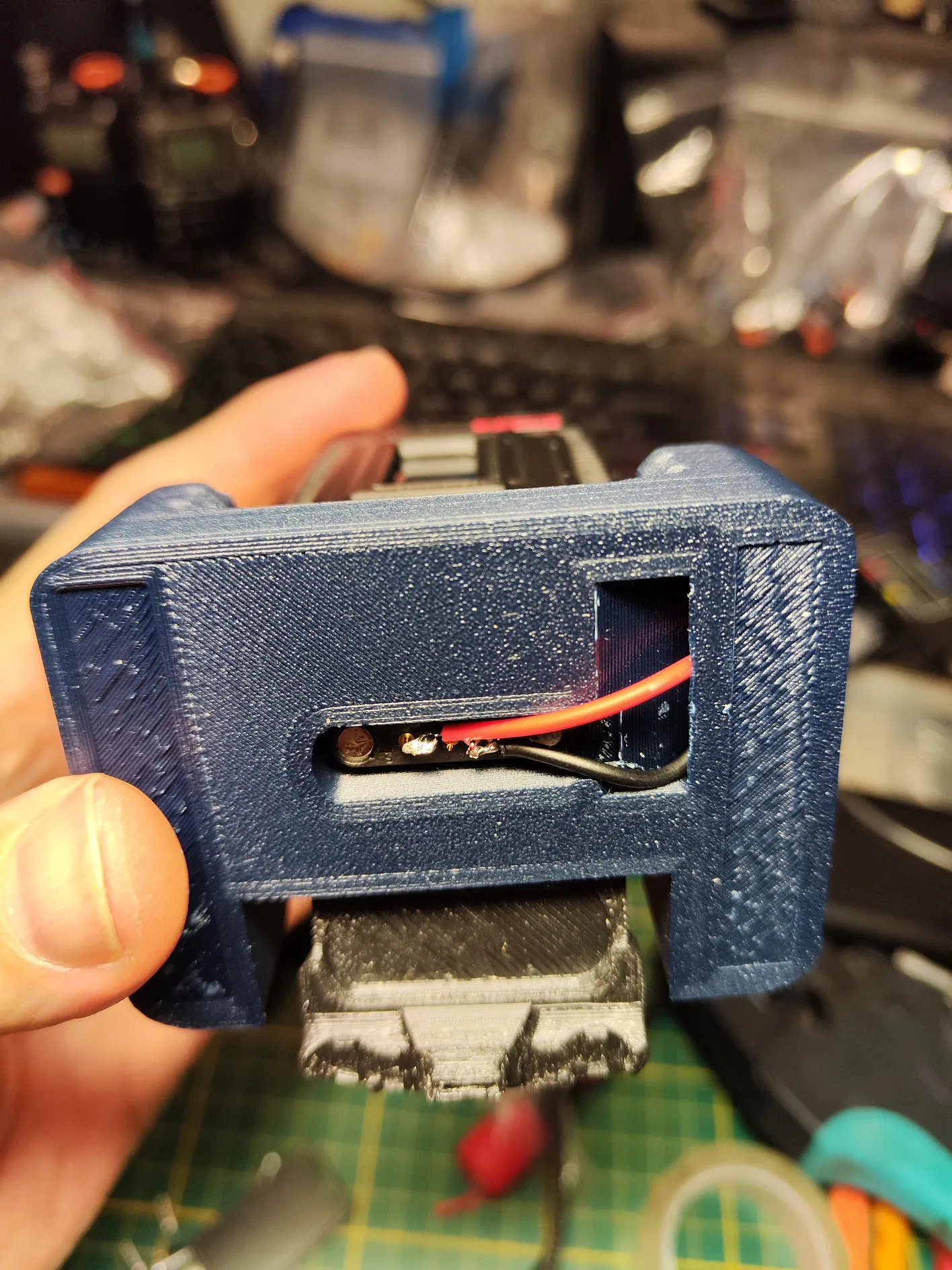

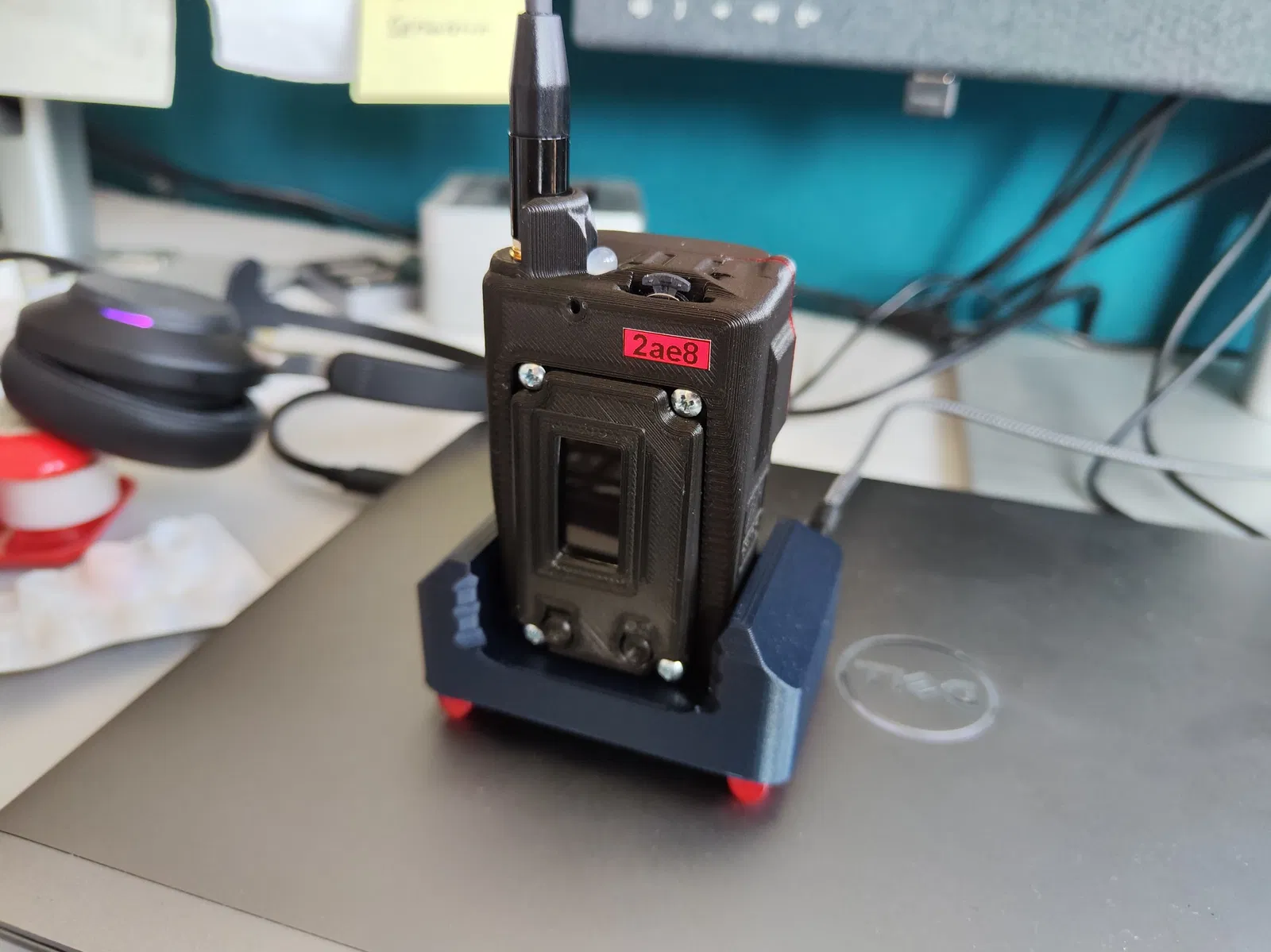

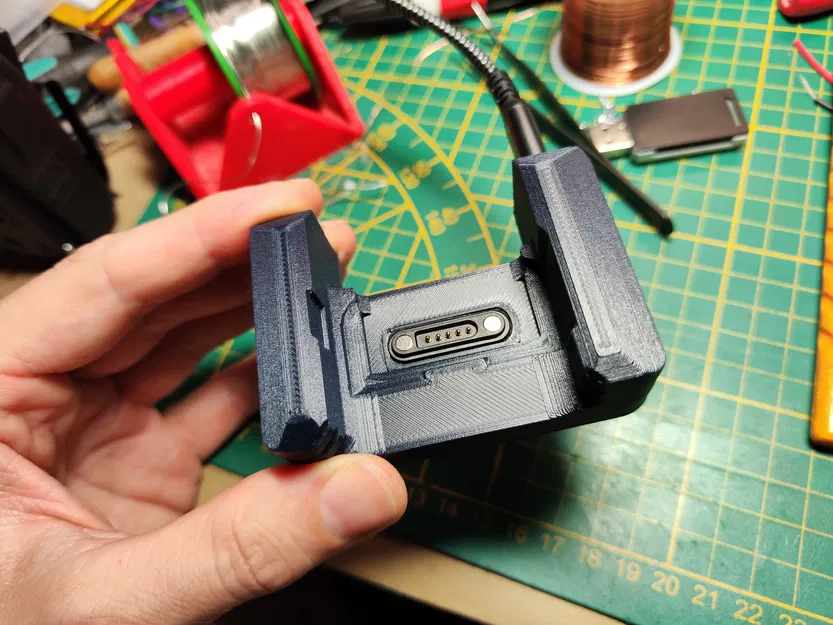

Đế sạc: Bản dựng dễ dàng nhất của dự án. In chân đế bằng TPU và bộ phận chính bằng PLA / petg. Để kết nối hoàn hảo giữa đầu nối trên đế sạc và mặt dưới của maximus, tôi chỉ cần sử dụng một bộ keo epoxy 2 thành phần mà bạn có thể dễ dàng tạo hình bằng tay như đất nặn. Hạ maximus đã hoàn thiện vào đế với bộ phận đối diện đi từ phía bên kia trước khi chúng gặp nhau và gắn vào nhau. Tôi đã sử dụng băng dính hai mặt để dán bảng sạc USB C vào bên trong khe bạn trượt nó vào, đầu nối USB C tất nhiên hướng ra ngoài để bạn có thể cắm cáp USB C vào đó. Sử dụng epoxy để lấp đầy toàn bộ khoang sau (xem hình ảnh) và đảm bảo cả hai nửa của đầu nối pogo pin từ tính vẫn được khóa trong khi làm việc đó. Tất nhiên, trước khi lấp đầy mọi thứ bằng epoxy, bạn cần kết nối bảng sạc USB C với đầu nối pogo pin từ tính. Chọn đầu nối 5 chân, hàn cáp + và - từ bảng sạc vào 2 đầu nối mỗi cái, để trống đầu nối ở giữa. Đừng lo lắng ở đây, mỗi cực từ bảng sạc sử dụng hai điểm tiếp xúc là đủ cho 15 watt vì tôi đã làm điều này trong nhiều bản dựng khác theo cùng một cách và chưa bao giờ gặp vấn đề về nhiệt! Tôi để maximus trong đế qua đêm để epoxy cứng hoàn toàn, theo cách đó tôi hoàn toàn chắc chắn khoảng cách giữa hai đầu nối là hoàn hảo! (xem hình ảnh)

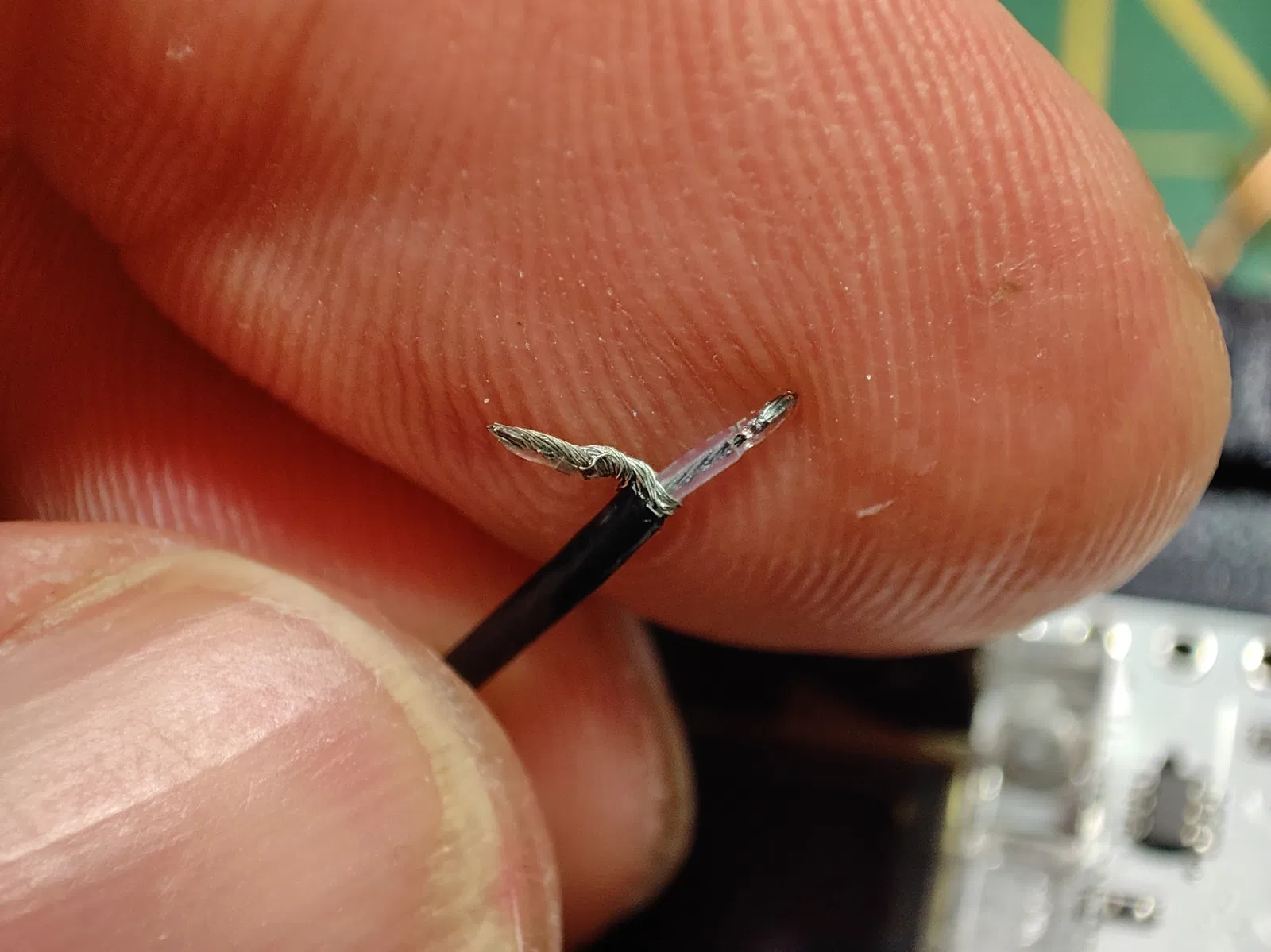

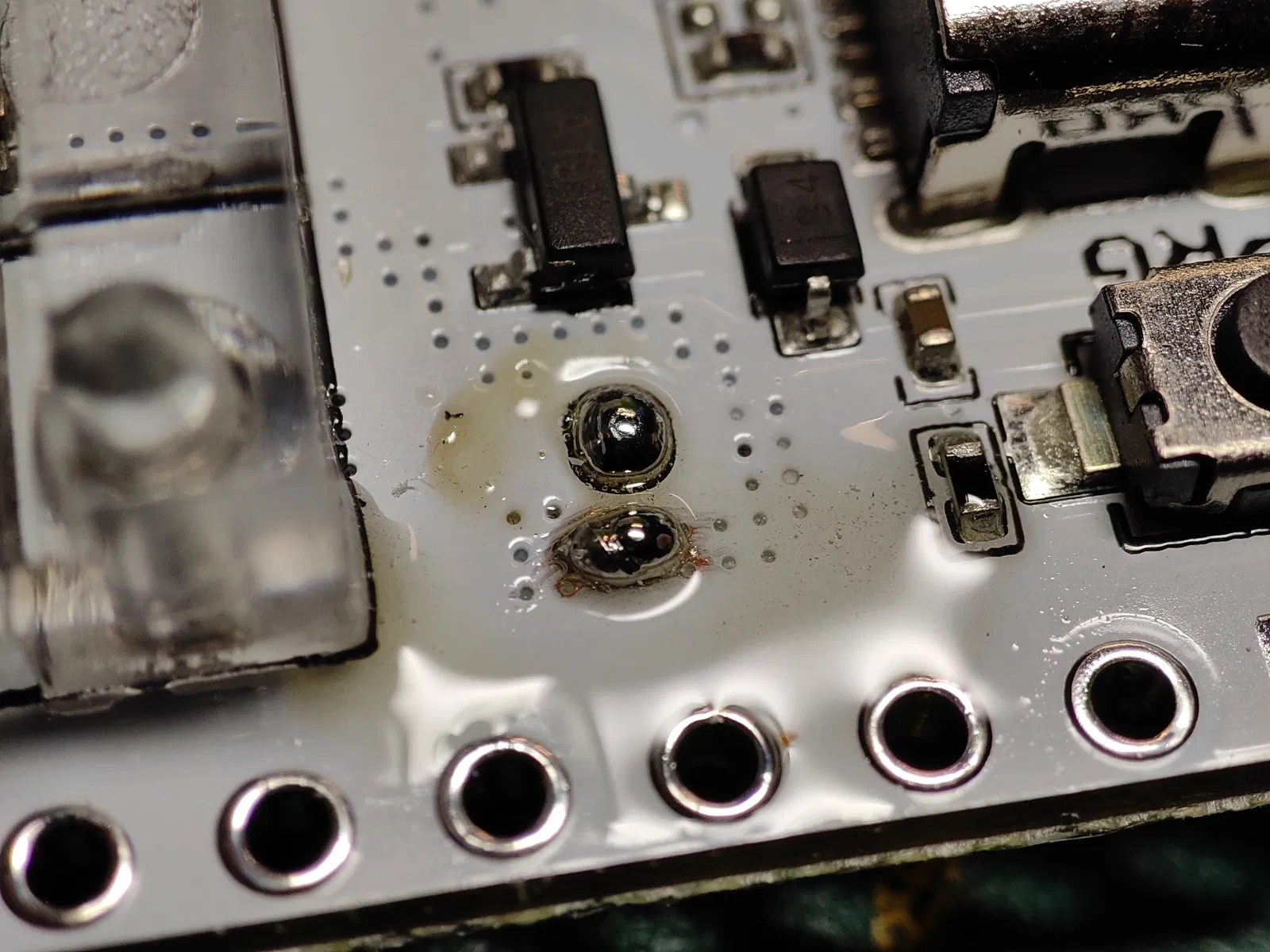

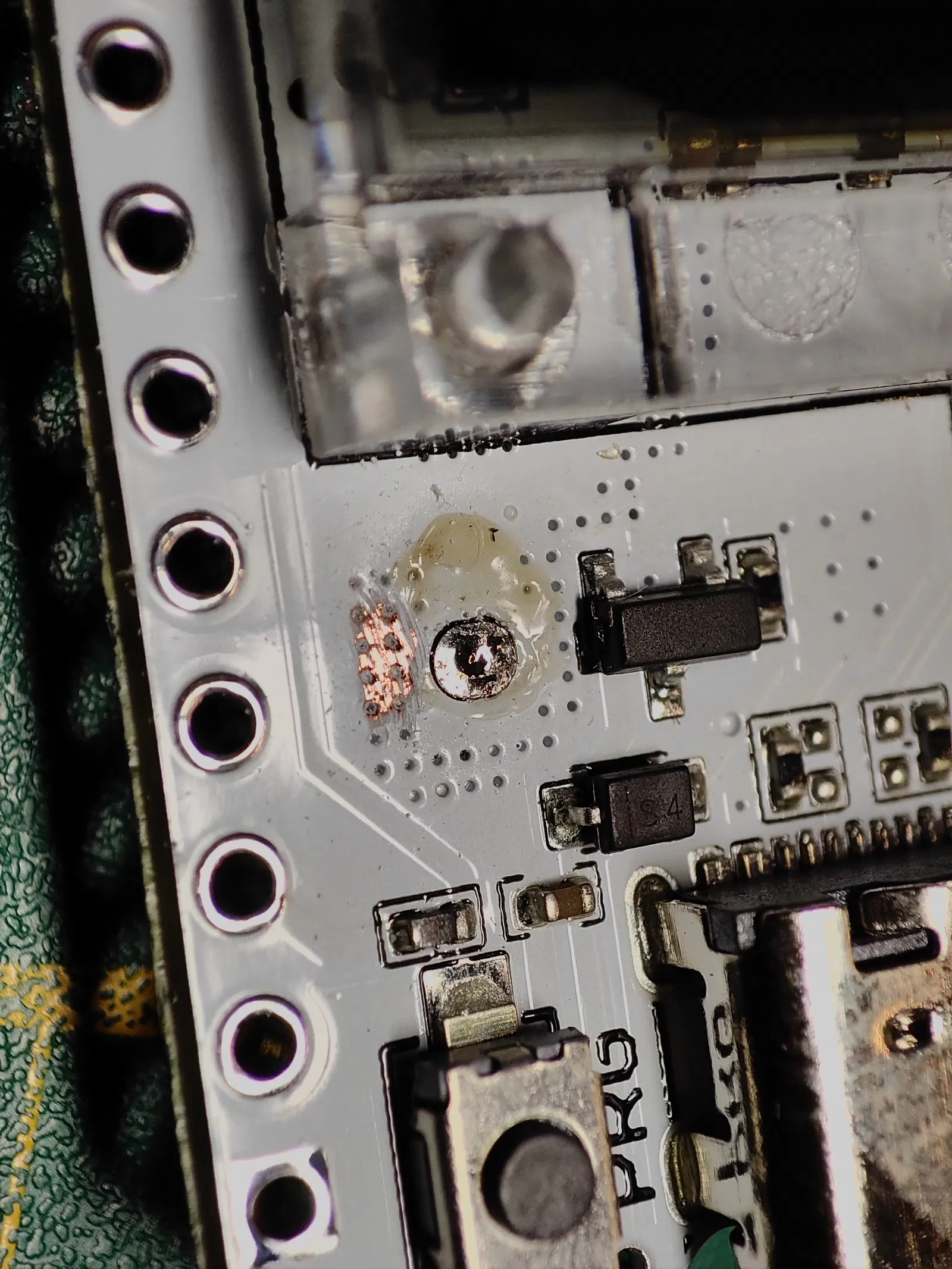

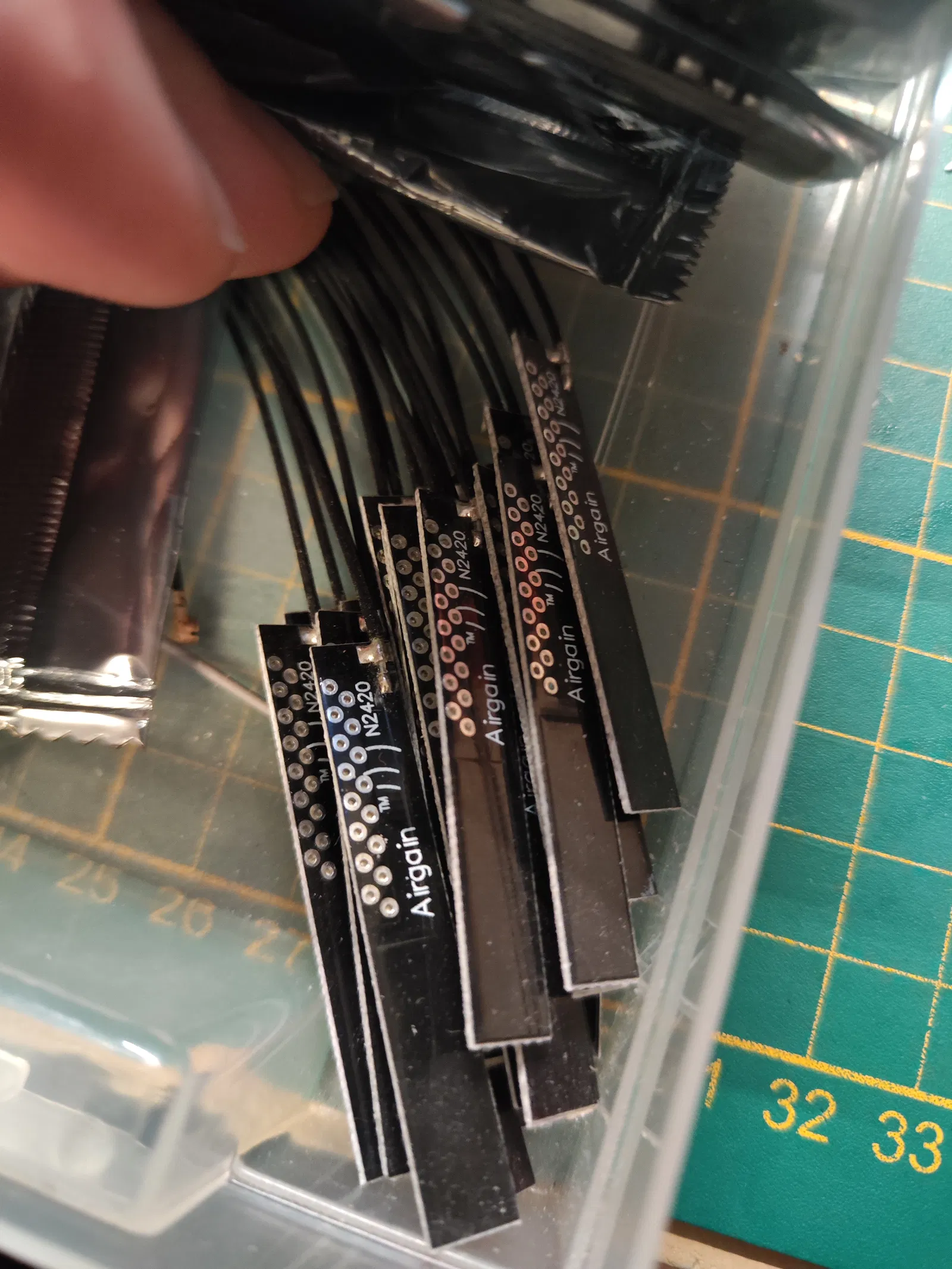

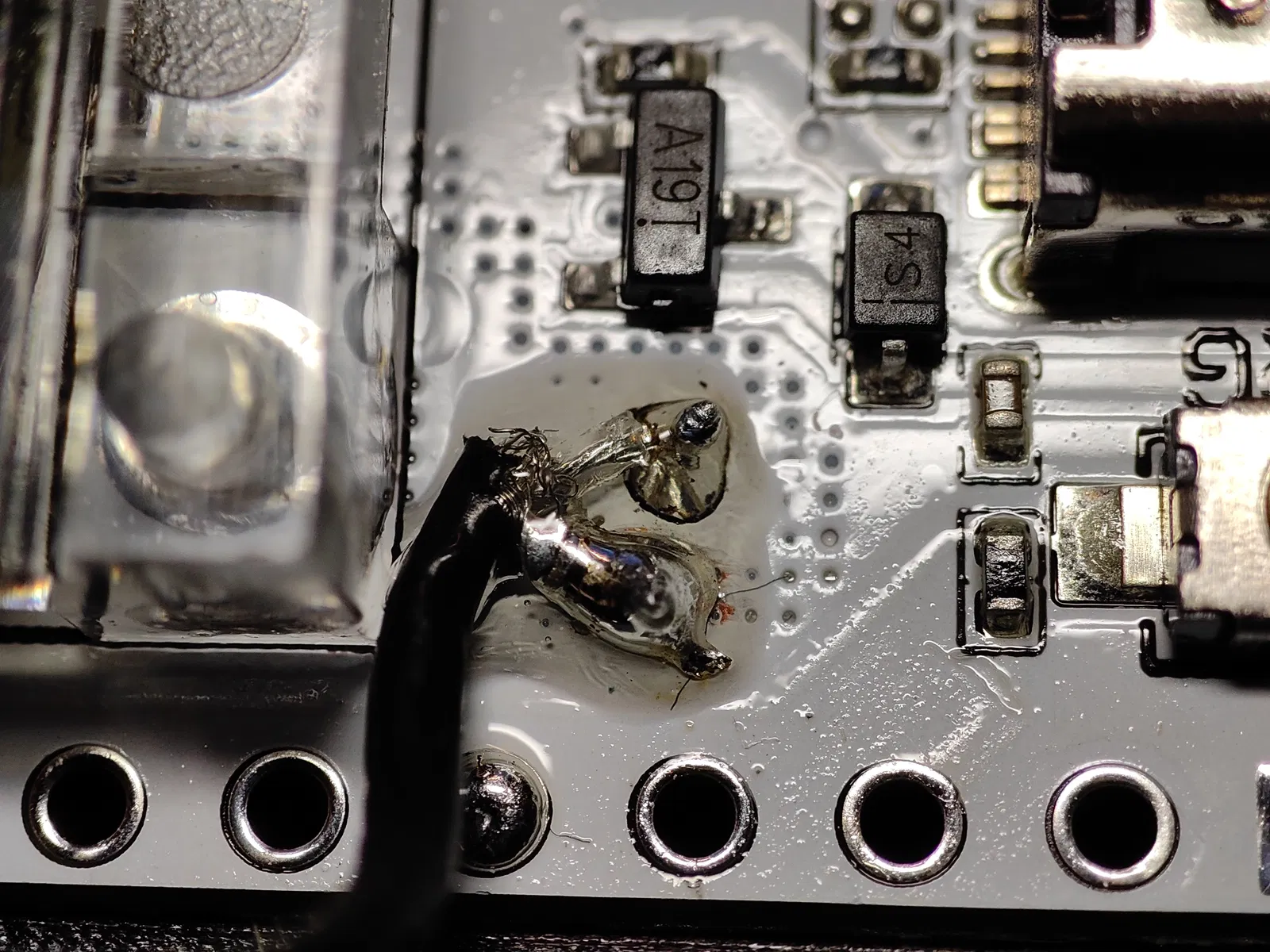

Ăng-ten Wifi/bluetooth ngoài: Hàn gỡ ăng-ten cuộn dây gốc. Sử dụng dao mổ để cạo lớp sơn trắng ngay bên cạnh điểm kết nối ăng-ten đã hàn gỡ (xem hình ảnh) cẩn thận cho đến khi thấy đồng sáng bóng (đừng cạo quá mạnh tay hoặc bạn sẽ làm bong lớp đồng!) Lấy ăng-ten Airgain PCB và cắt bỏ đầu nối Ipex ở cuối. Cẩn thận tước cáp 2.5mm và loại bỏ lớp vỏ ngoài màu đen, sau đó xoắn cáp bọc lại và gập nó sang một bên, tước lớp cáp giữa để lộ cáp tín hiệu ăng-ten thực tế. Hàn cáp tín hiệu vào vị trí ăng-ten cuộn dây và phần bọc vào điểm nối đất đã cạo. bạn có thể sử dụng keo PCB, keo nóng hoặc nhựa UV để cố định điểm tiếp xúc và giảm căng thẳng cho các điểm hàn.

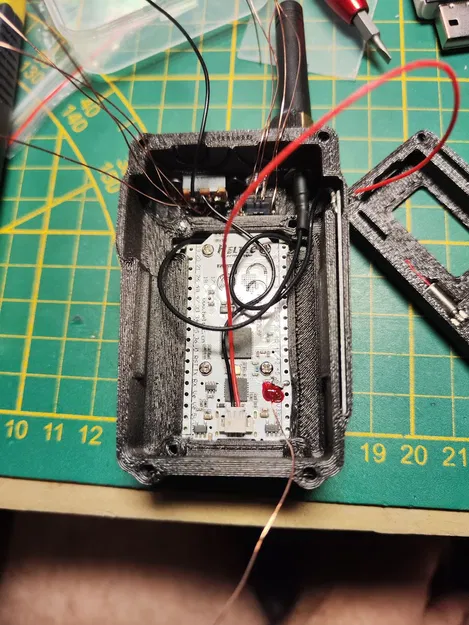

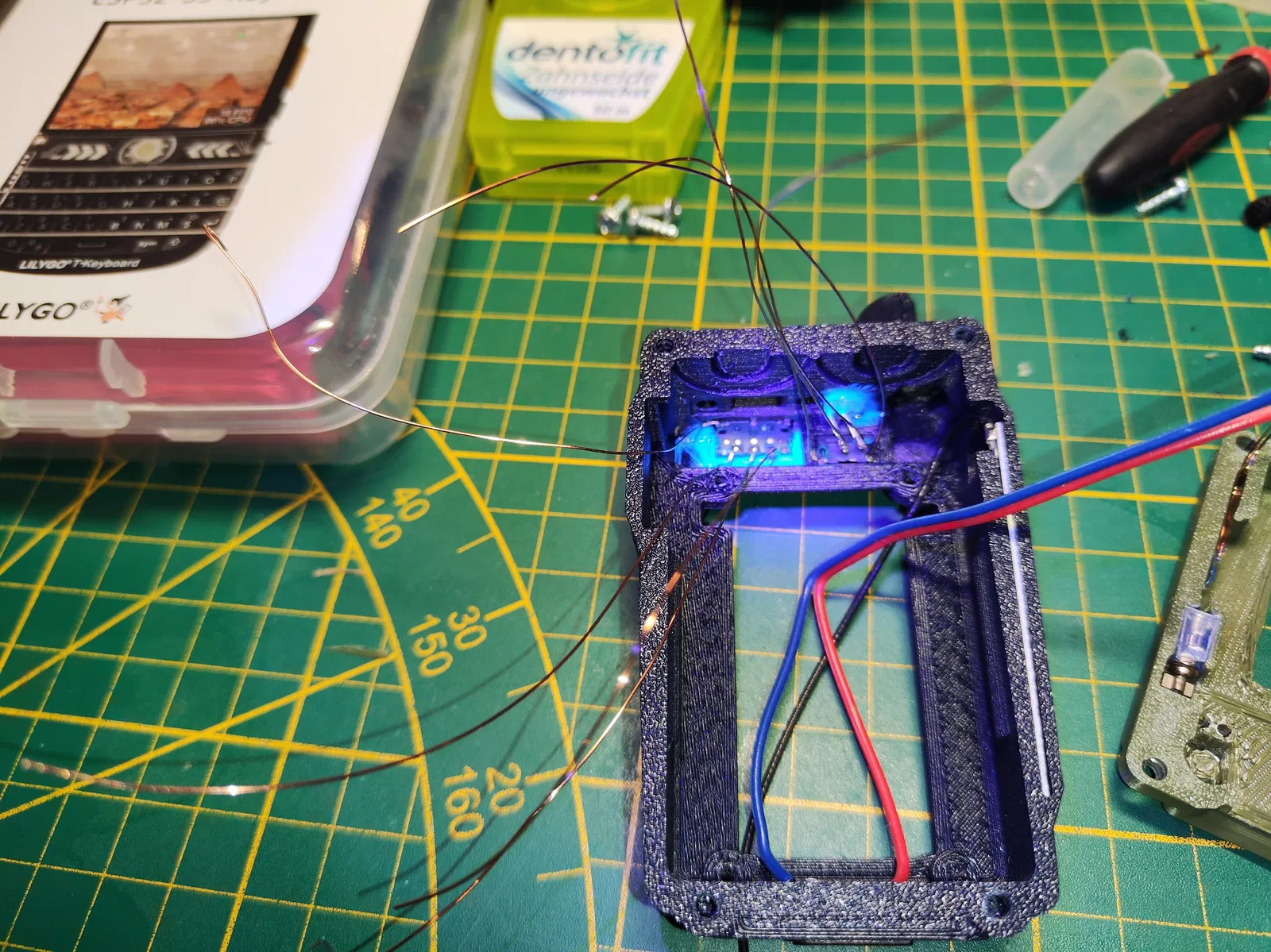

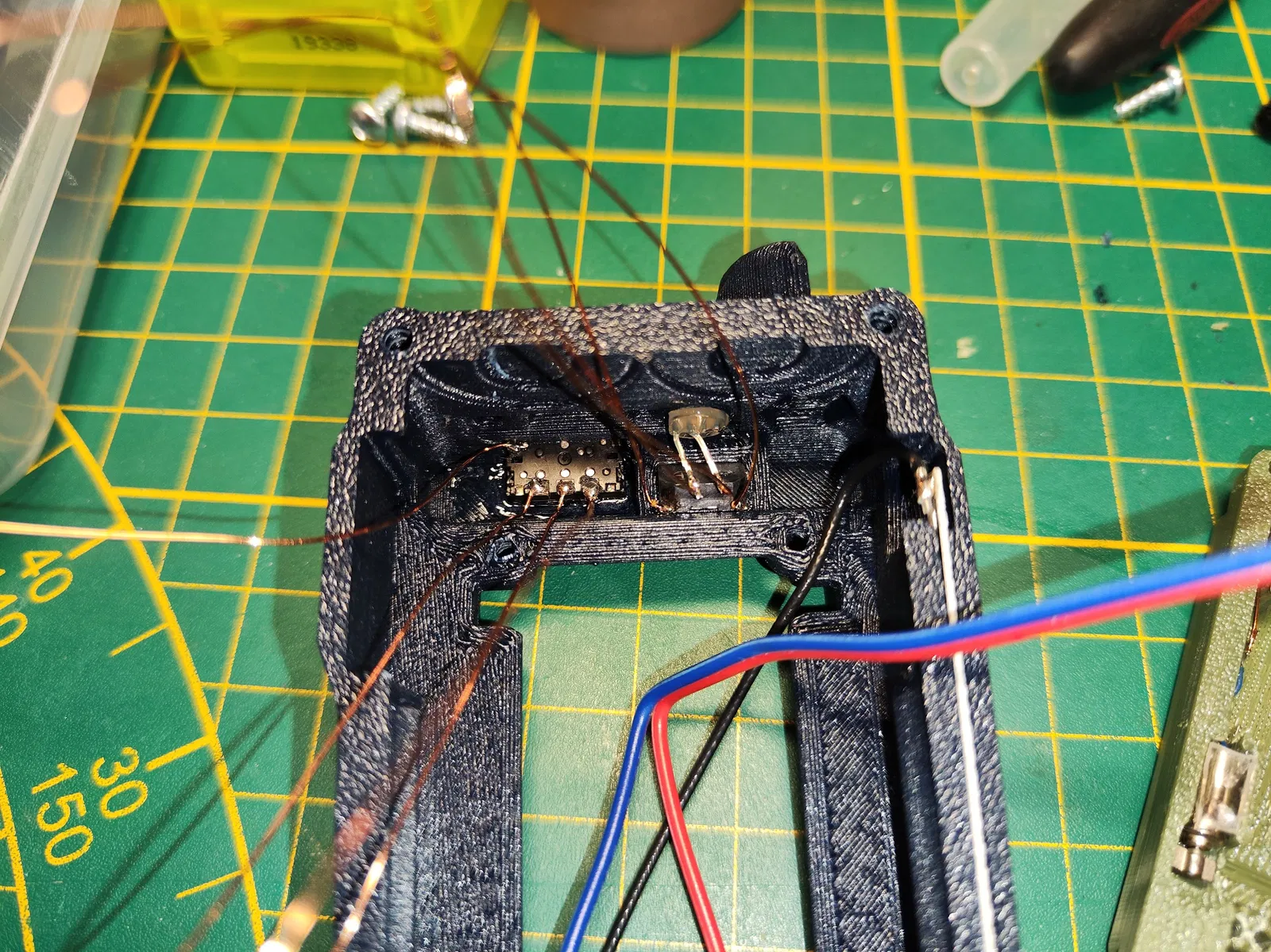

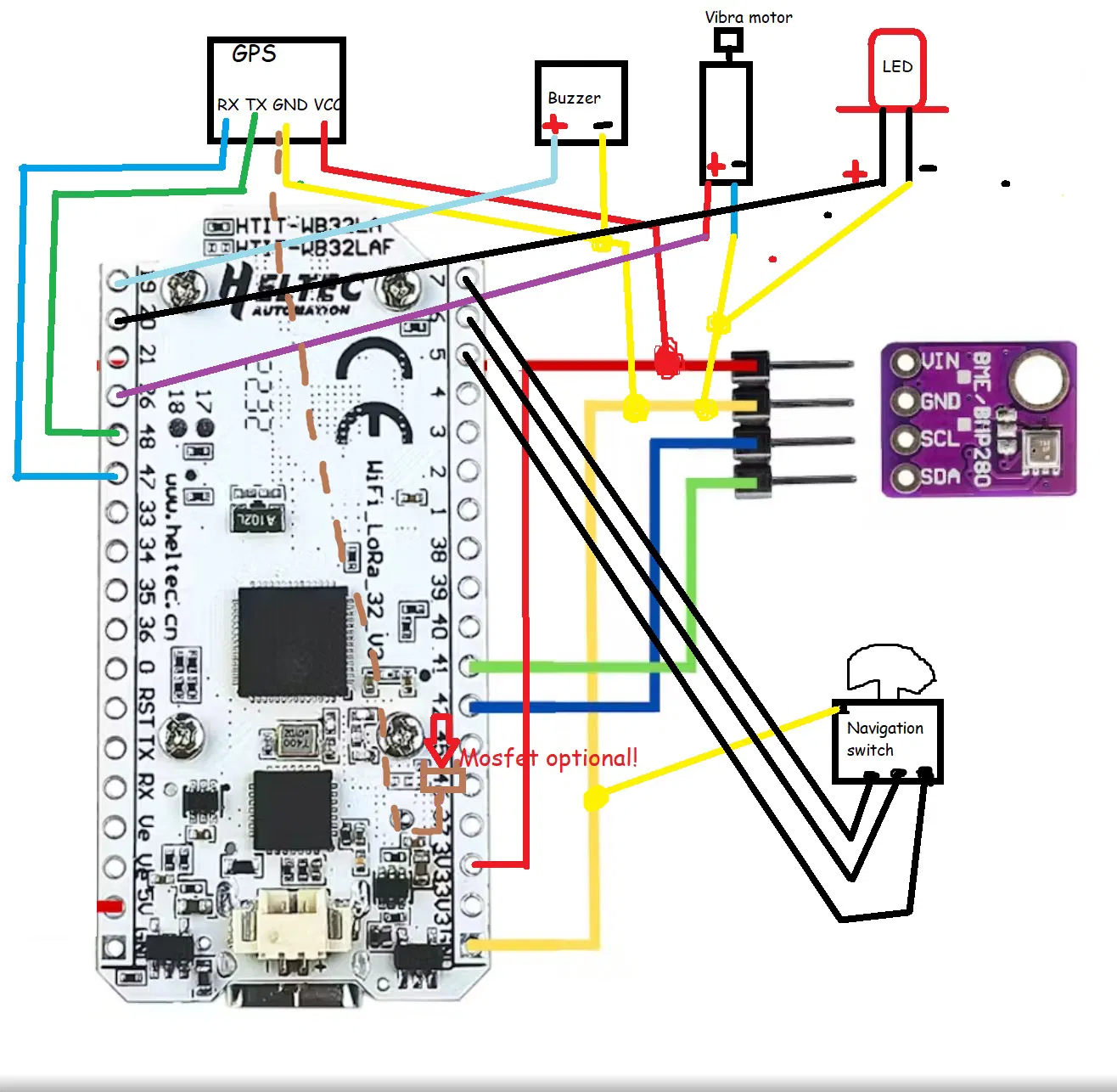

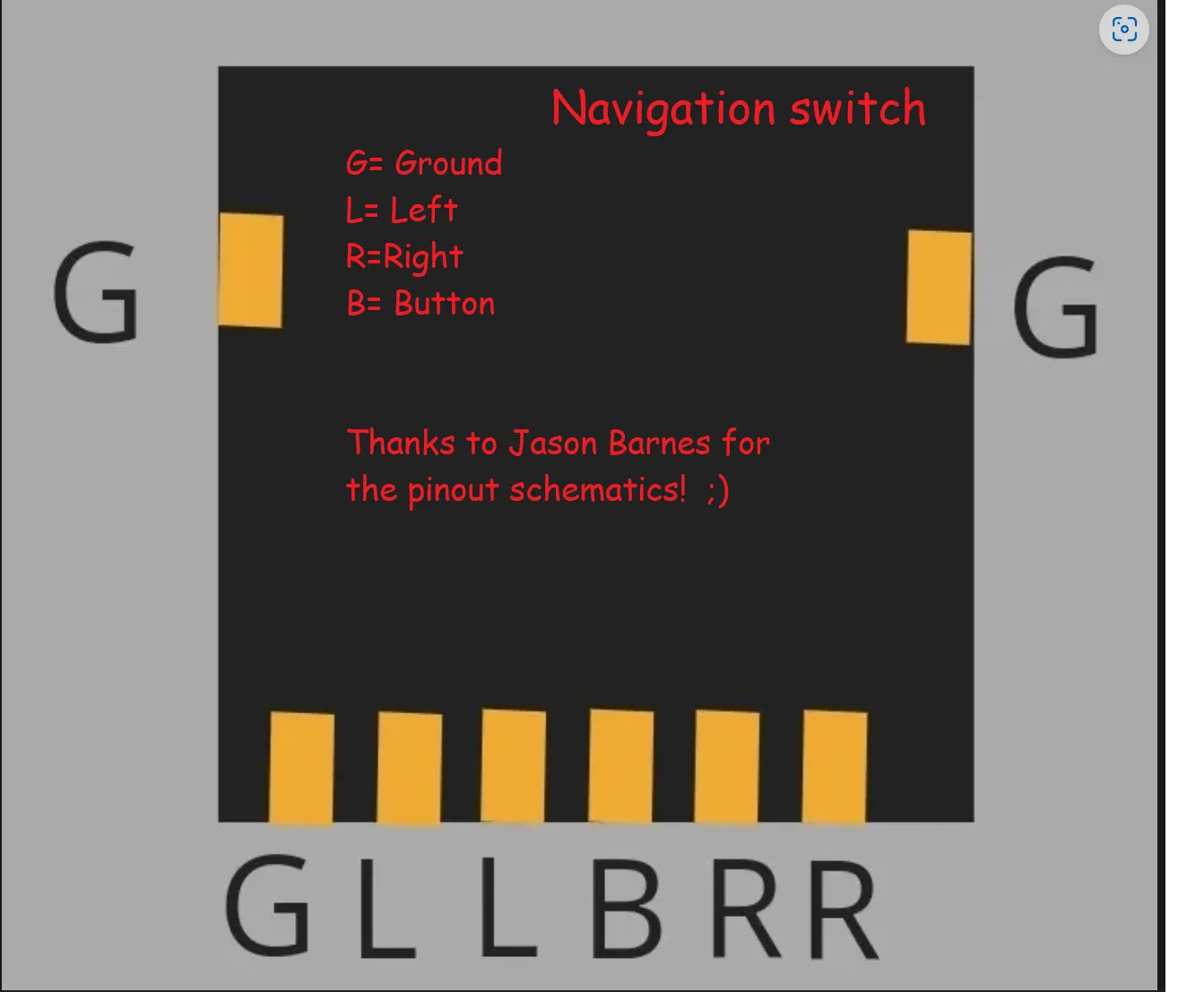

Nút điều hướng và công tắc nguồn chính: Nút điều hướng được lắp vào từ phía trên. Sử dụng keo để cố định công tắc vào khung in. Đảm bảo công tắc được căn chỉnh hoàn toàn trước khi dán nó xuống, có một rãnh nhỏ trên bộ phận in, đẩy nó vào cho đến khi nó chạm vào cuối rãnh đó. Hàn dây vào điểm nối đất và 3 điểm dưới (xem hình ảnh sơ đồ mạch) Phía trên nút điều hướng là công tắc nguồn chính, tôi có một số ốc vít nhỏ để lắp nó mà không cần keo. Tôi đã sử dụng một số ốc vít rất nhỏ còn sót lại từ việc sửa chữa máy tính xách tay. Công tắc được đặt giữa dây trừ (-) đến từ BMS của pin và heltec.

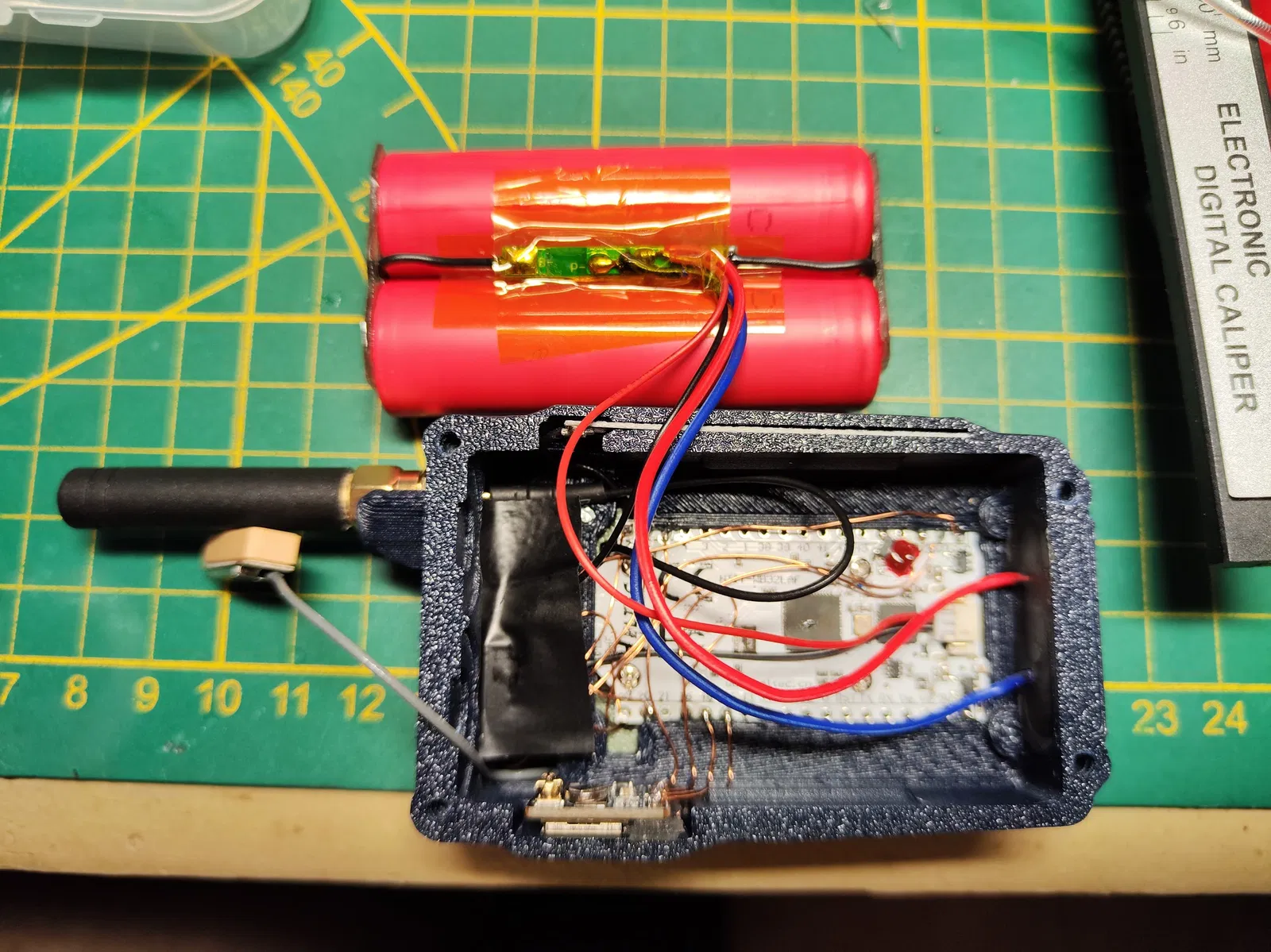

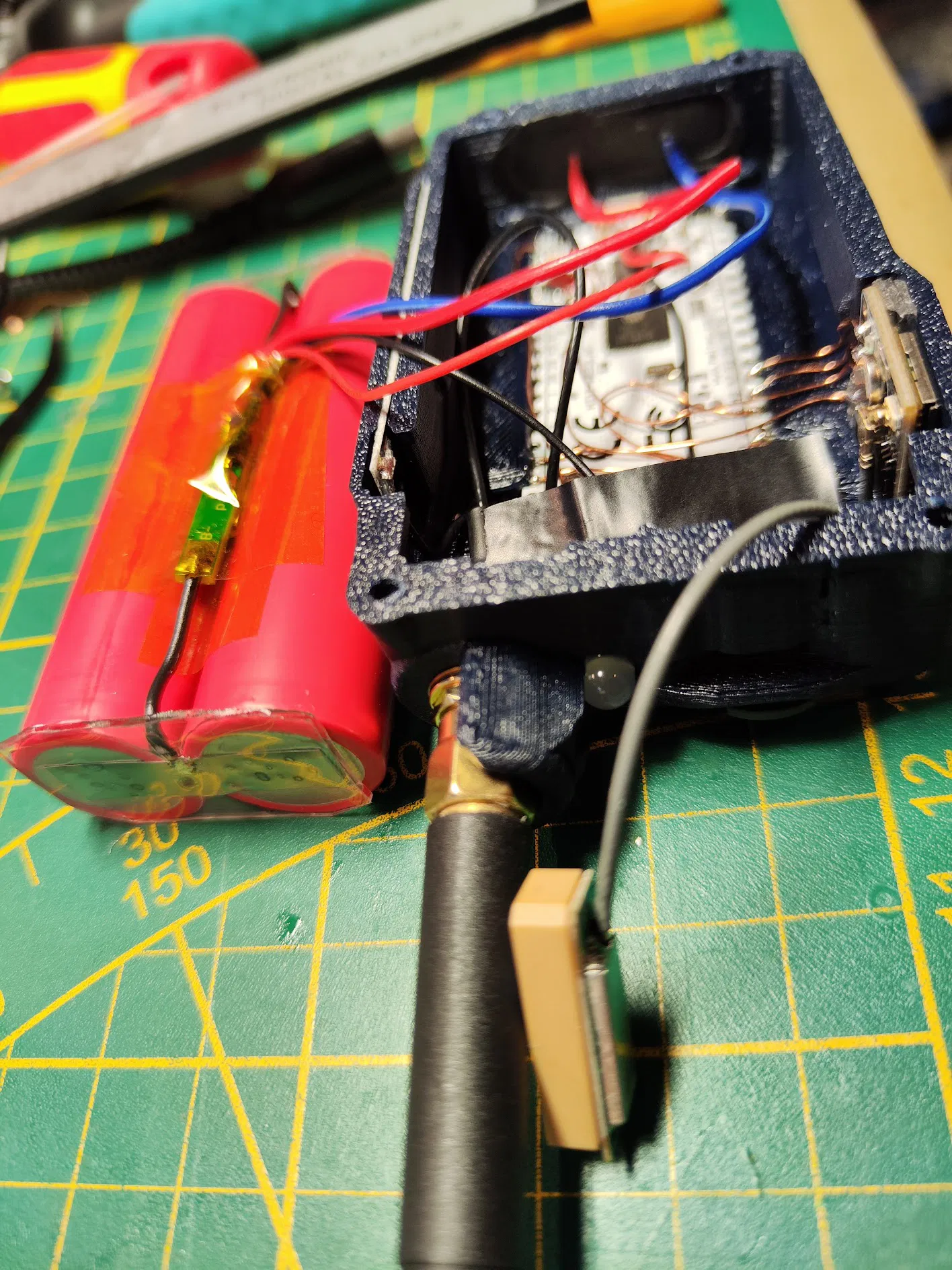

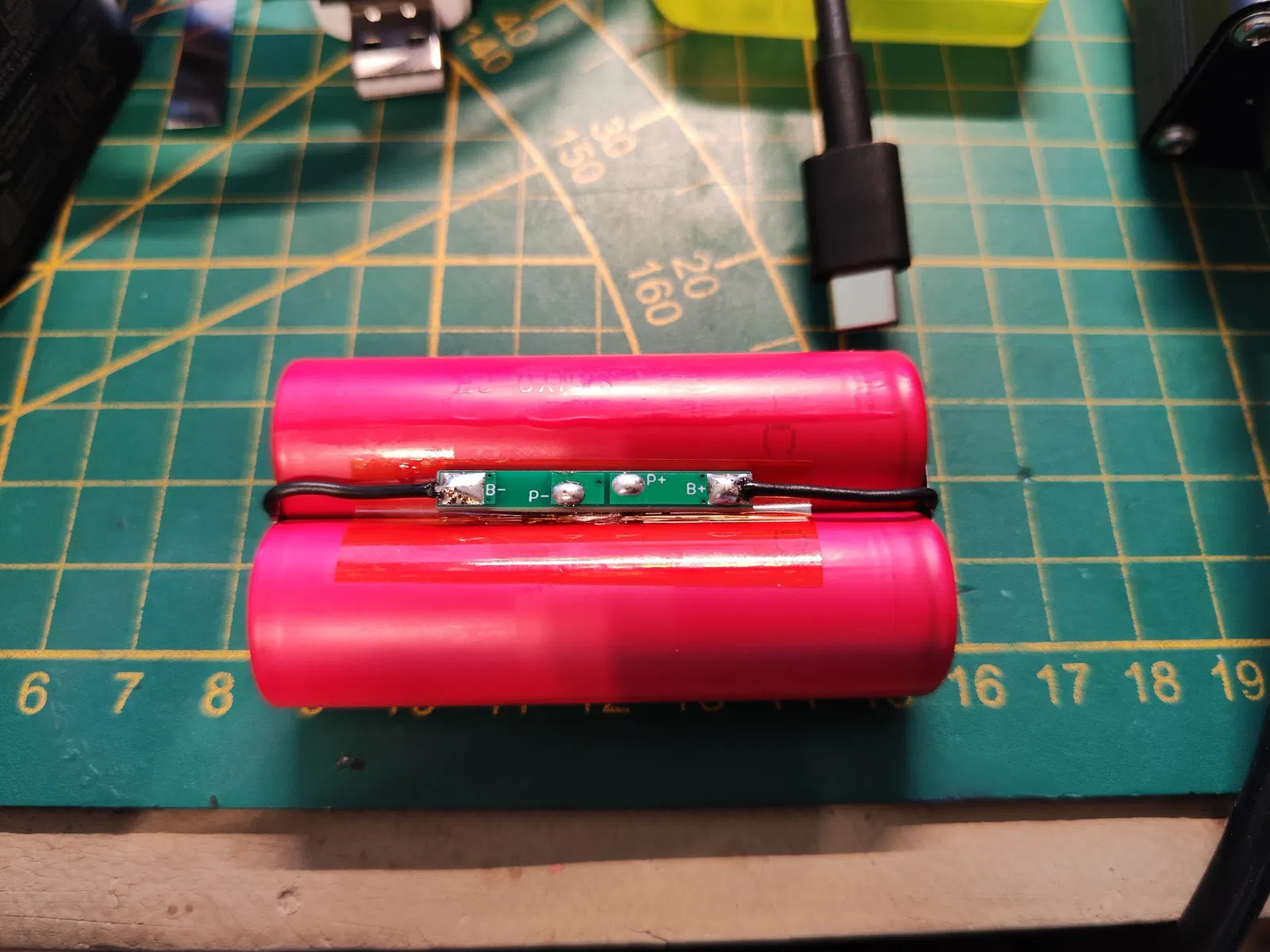

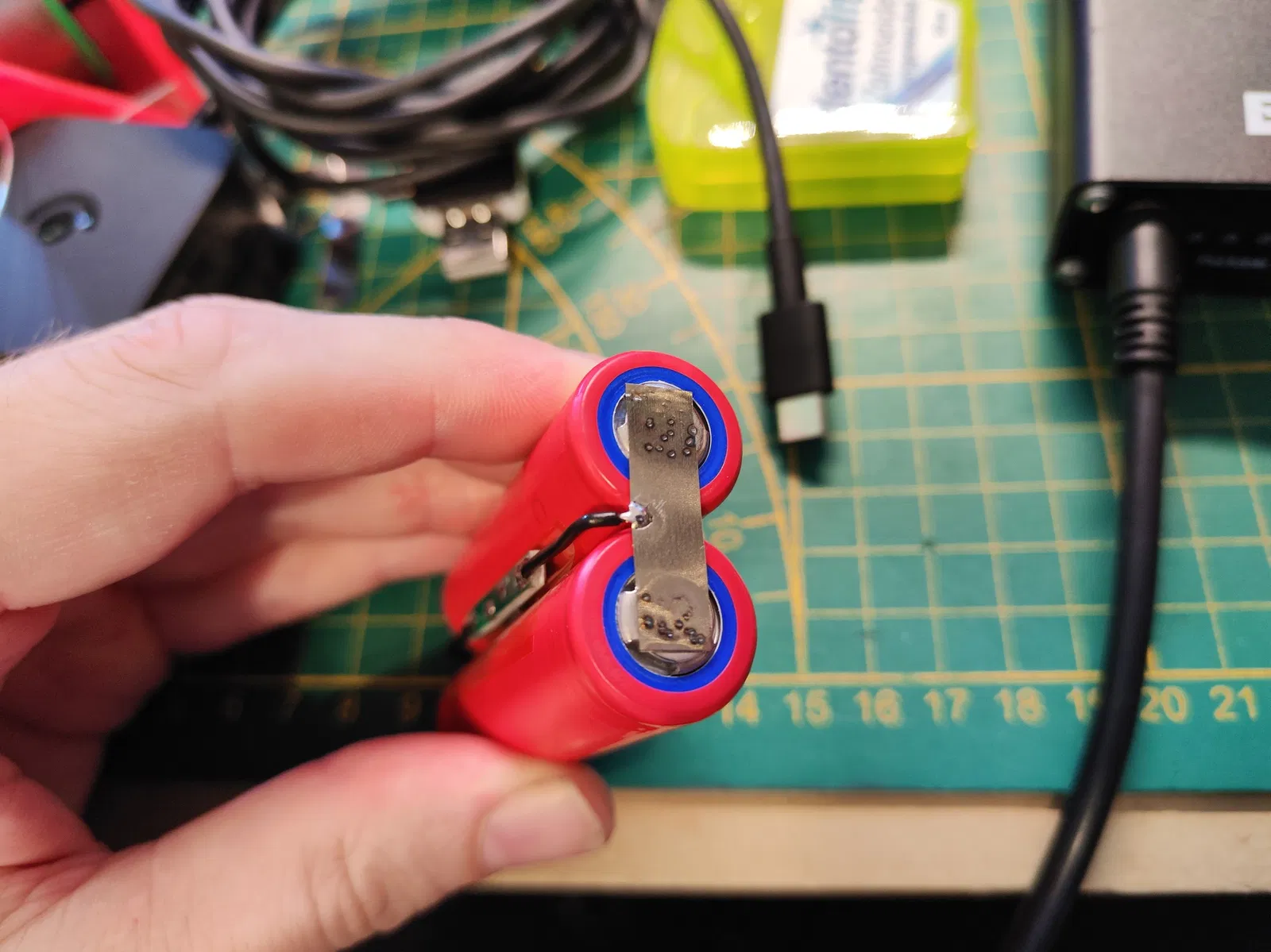

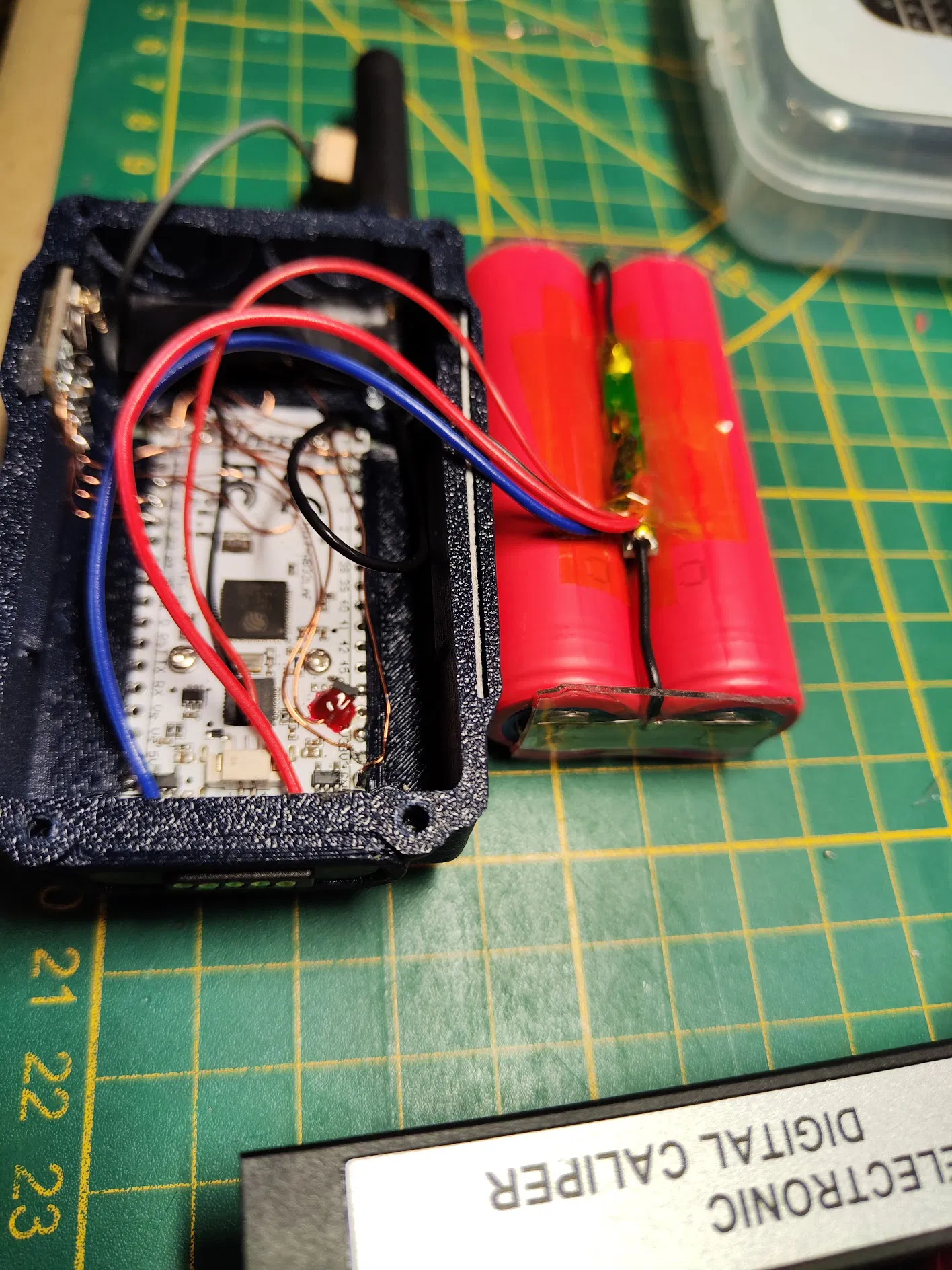

Bộ pin và BMS (Hệ thống quản lý pin) Trước khi kết nối 2 pin Lithium Ion 18650 song song, hãy đảm bảo cả hai pin có cùng điện áp. Nếu không, bạn phải đưa chúng về cùng một mức bằng cách xả hoặc sạc một trong hai pin. Tôi khuyên bạn nên sạc cả hai đến mức tối đa vì nó dễ dàng hơn nhiều. Nếu bạn có máy hàn điểm và dây kim loại, hãy luôn sử dụng cách này thay vì dùng hàn và mỏ hàn (nó sẽ rất lộn xộn, các điểm hàn lớn sẽ làm tăng chiều dài tổng thể của bộ pin và có thể gây khó khăn khi lắp, làm nóng các điểm hàn quá lâu không tốt cho pin). Kết nối cả hai pin song song, sau đó kết nối mạch BMS với các cell pin. (xem hình ảnh) Vì nó rất chật chội nên điều quan trọng là nếu bạn hàn chúng với nhau thì không có giọt hàn lớn ở trên và dưới vì điều này có thể khiến bộ pin không vừa với maximus và tệ hơn nữa nếu nó nhọn, có thể làm thủng dây và gây đoản mạch!

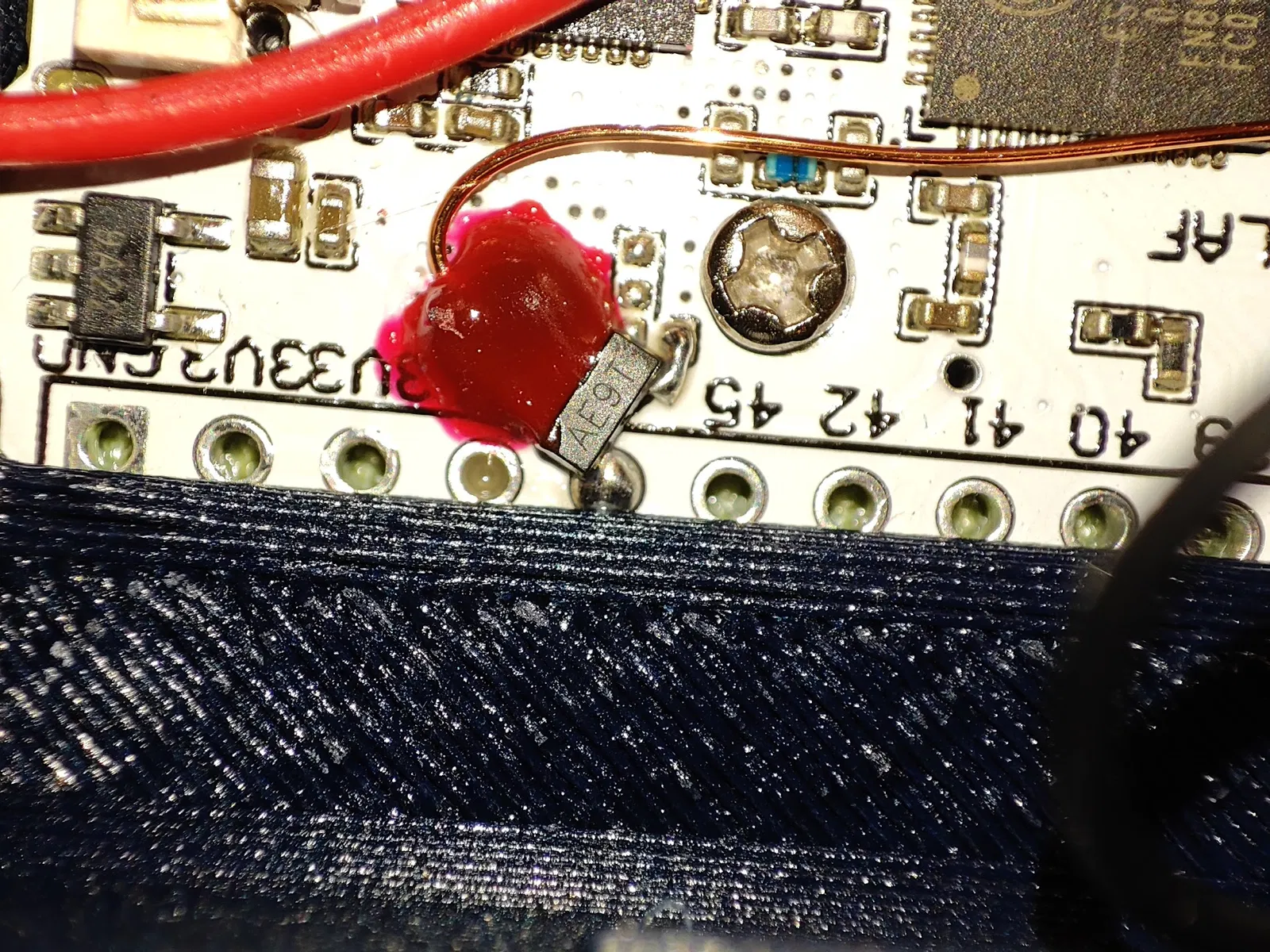

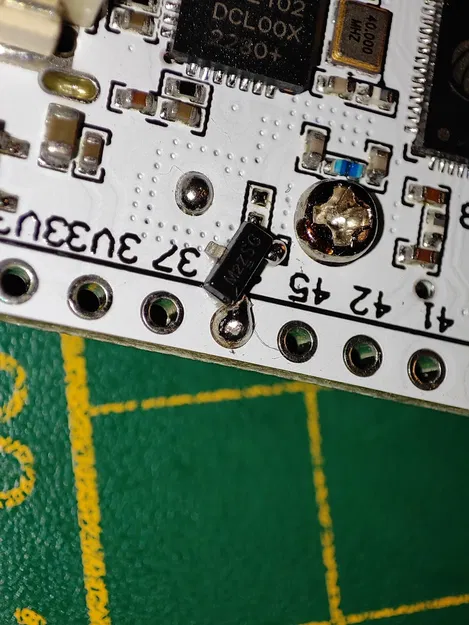

Công tắc nguồn GPS được điều khiển bằng Mosfet: (Tùy chọn nhưng được khuyến nghị mạnh mẽ!!) Với mô-đun GPS luôn bật, nó sẽ tiêu tốn pin gần như gấp đôi! Vì vậy, nên sử dụng công tắc mosfet được điều khiển bằng phần mềm. Xem hình ảnh, ở đó bạn sẽ tìm thấy sơ đồ mạch và hình ảnh với mosfet được lắp đặt. Chân nối đất của mô-đun GPS được kết nối với mosfet như trong hình. Có một đường chấm và một đường liền nét trên sơ đồ mạch thô, tất nhiên nối đất chỉ được kết nối với mosfet hoặc nối đất liên tục tùy thuộc vào việc bạn chọn GPS luôn bật hay được điều khiển bởi công tắc mosfet dựa trên phần mềm.

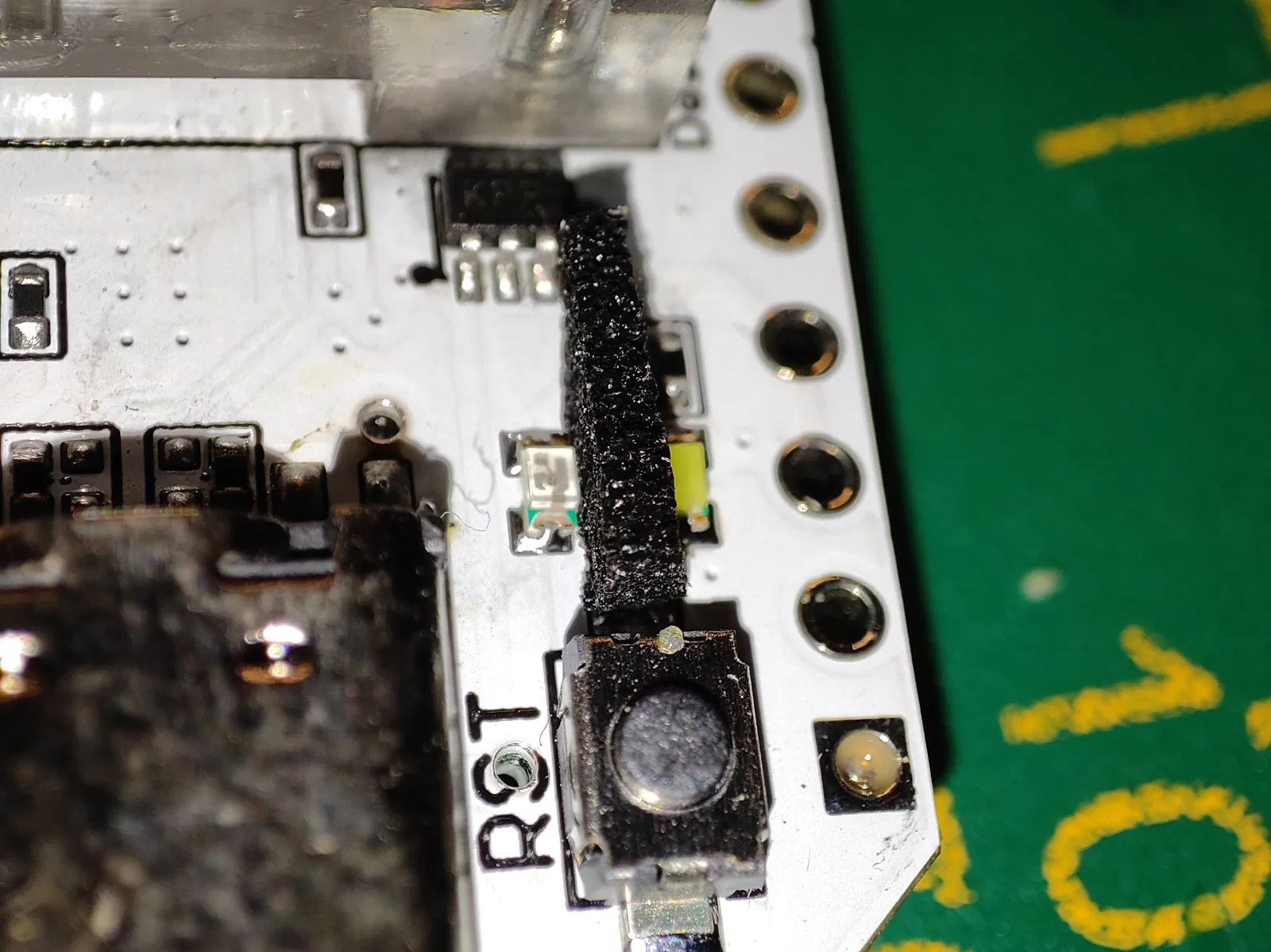

Đèn LED sạc / Đèn trạng thái: Vói những đèn tín hiệu quang học đẹp như vậy, bạn thực sự muốn thấy đèn sạc màu cam được tách biệt rõ ràng với đèn trạng thái/thở. Để làm được điều đó, bạn chỉ cần dán một mẩu bọt biển đen nhỏ giữa hai đèn LED trên Mainboard của Heltec. (xem hình ảnh) bằng cách đó bạn có hai đèn LED được tách biệt đẹp mắt mà không bị lọt sáng giữa chúng.

Các bộ phận bạn cần cho bản dựng này:

Mô-đun GPS (Dual GPS + Beidou) GPS + BDS dual-modus modul flight control positioning navigator, ATGM336H ersatz, für arduino NEO-M8N NEO-6M - AliExpress 502

Bảng mạch sạc nhanh USBC 15 watt: (cho bộ sạc bàn + sạc nhanh) Typ C USB Eingang High Strom 3A Polymer Ternären Lithium-Batterie Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V - AliExpress 502

2 Tùy chọn cảm biến viễn trắc, bạn chỉ cần một!!:

Cảm biến viễn trắc BME280 (Nhiệt độ, độ ẩm, áp suất khí quyển) !!!Phiên bản 3.3Volt!!! Offizielle GY-BME280-3,3 BME280 5V 3,3 V Digitale Sensor Temperatur Feuchtigkeit Luftdruck Sensor Modul I2C SPI 1,8-5V - AliExpress 502

Cảm biến viễn trắc BME680 (Nhiệt độ, độ ẩm, áp suất khí quyển, Chất lượng không khí: Bme680 digitale temperatur feuchtigkeit drucksensor CJMCU-680 high altitude modul entwicklung board für arduino - AliExpress 502

Ăng-ten tốt hơn nhiều so với ăng-ten gốc mà heltec đi kèm, chọn tần số phù hợp cho khu vực của bạn: (tùy chọn) - AliExpress

Mosfet để bật/tắt GPS bằng phần mềm (tùy chọn): SI2312 200PCS SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Transistor SMD Triode - AliExpress 502

Còi báo động: (8.5x8.5.3mm 3volt) 10 stücke smd Summer 5020 7525 8530 9650 1230 9032 3V 3,6 V 5V magnetischer Mini aktiver passiver Piezo-Summer Lautsprecher elektronisches Kit - AliExpress 502

Kẹp đai kim loại bao gồm đinh tán lắp (2,5x5,5cm): /20pcs meetee 56x25mm Doppel löcher Metall Feder gürtel Holster Mantel Clip Verschluss Schnallen Zubehör mit 8mm Kappe Bolzen Schrauben - AliExpress 15

Động cơ rung: Mtspace 10 teile/satz 4x8mm dc 1,5-3v mikro handy kernloser vibrations motor vibrator mini massage motor für sanyo hohe qualität - AliExpress 13

Đèn LED thông báo (LED RGB): Anode hoặc cathode khuếch tán 50pcs 5mm voll farbige LED RGB rot/grün/blau gemeinsame Kathode/Anode vier Fuß transparent Highlight Farbe Licht 5mm Diode bunt - AliExpress 502

Đầu nối Pogo Pin từ tính (5 chân thẳng): 1-10 Paar 2a wasserdichter magnetischer Pogo-Pin-Stecker 2 3 4 5 6 7 8 9p Pogopin-Stecker Buchse 2,2mm feder belastete Gleichstrom steckdose - AliExpress 13

Ăng-ten wifi/bluetooth PCB: 10 stücke/lot 2,4 Ghz 4dBi WIFI Interne Antenne PCB Gebaut-in Antenne IPX IPEX Airgain Omni Antenne UFL Stecker - AliExpress 502

Dây điện 0.3mm: 10m/15m/20m/40m/50m emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht - AliExpress 13

Kính Acrylic (bảo vệ màn hình) tùy chọn: 5er Pack durchsichtige Paneele für Bilderrahmen durchsichtige Kunststoff platte Glas Ersatz Display Projekte Lackier dicke 1,0mm - AliExpress 15

Nút điều hướng cho tin nhắn soạn sẵn vỏ rỗng K2-02: Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Multi-funktion Reset Micro Schalter Großen kopf/Normalen kopf/keine kopf Rad Schalter - AliExpress 13

Công tắc nguồn chính: Heißer 20 stücke 5V 0,3 A Mini Größe Schwarz SPDT Rutsche Schalter für Kleine DIY Power - AliExpress 13

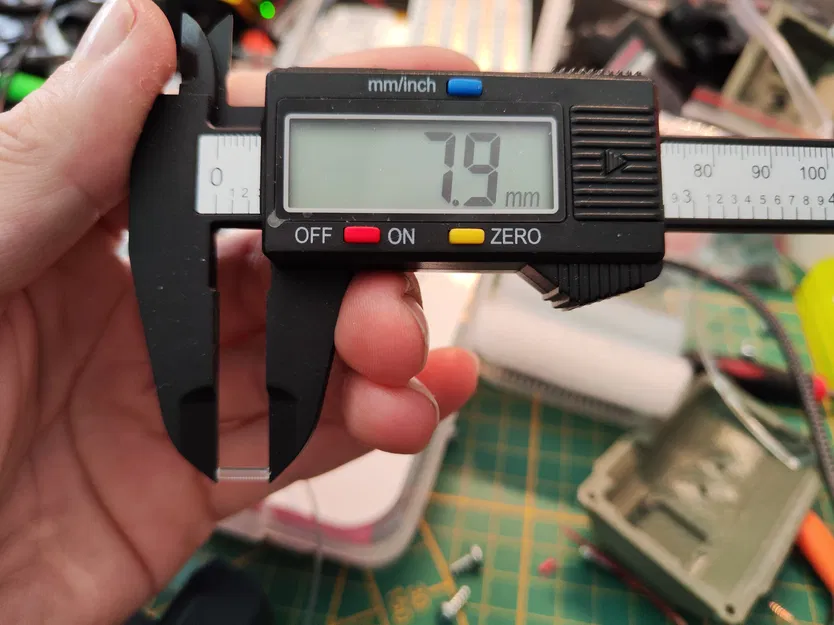

Ốc vít vỏ: M3 20 cái dài 8mm M1 m 1,7 m2 m 2,3 m2. 5 m2. 6 m3 m3. 5 m4 m5 schwarz pb Kreuz rundkopf Flat Tail Gewindes ch neids ch rauben für Holz Laptop Hardware - AliExpress 13

2x pin 18650: Tôi khuyên dùng Panasonic NCR18650GA 3500mAh Tìm nguồn cung ứng tại địa phương. Đảm bảo cả hai pin có cùng điện áp chính xác trước khi kết nối vĩnh viễn chúng song song!! Hệ thống quản lý pin (BMS): 3A Tzt 1pcs/5pcs/10 teile/los 1s 3,7 v 3a li-ion bms pcm Batteries chutz platine pcm für Lithium-Ionen-Li-Batterie - AliExpress 502

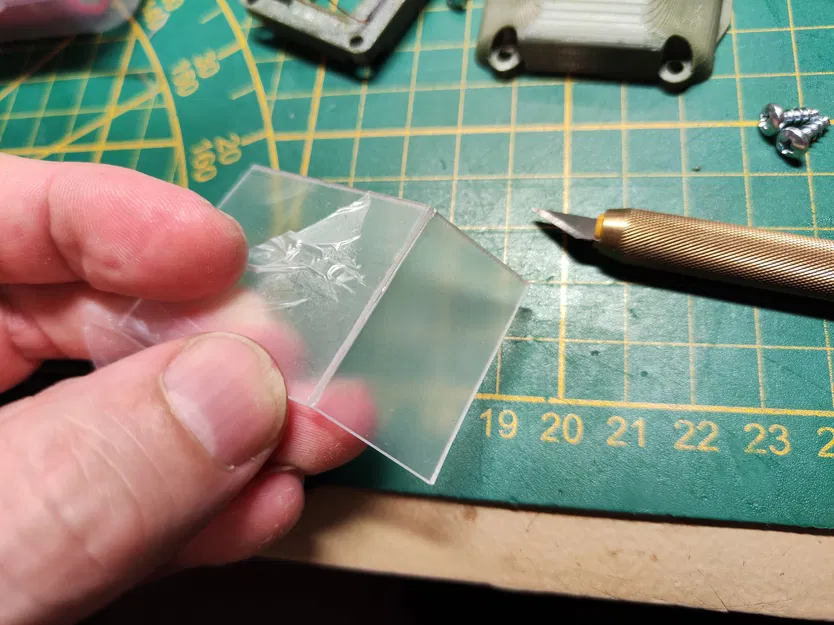

Tấm bảo vệ màn hình Acrylic bổ sung: Tấm Acrylic 35x20x1mm (tùy chọn): https://www.amazon.de/Taiyeestar-Acrylplatten-transparente-Projektausstellung-Tischaufsteller/dp/B0BX5DFCKR/ref=sr_1_5

Thiết kế gốc đã có sẵn không gian cho 2 cell 18650, vì vậy tôi đã trang bị cho mình 7000mAh! Nó cũng đã sử dụng công tắc nguồn chính thủ công (được bảo vệ khỏi việc bật nhầm) mà tôi tất nhiên đã giữ lại. Chế độ ngủ thì ổn nhưng tắt là tắt.

Các thay đổi và nâng cấp tôi đã thực hiện đối với thiết kế gốc:

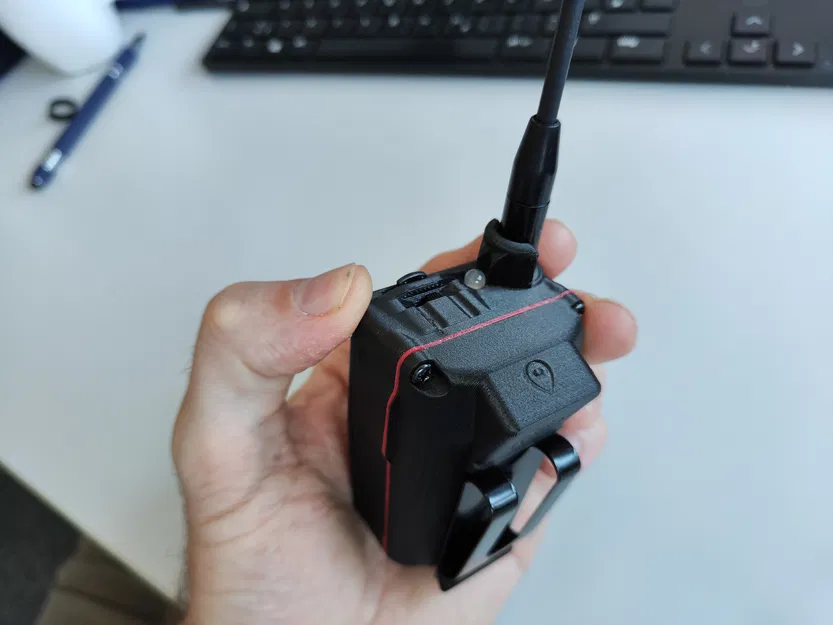

• Đã thêm bảo vệ đế ăng-ten

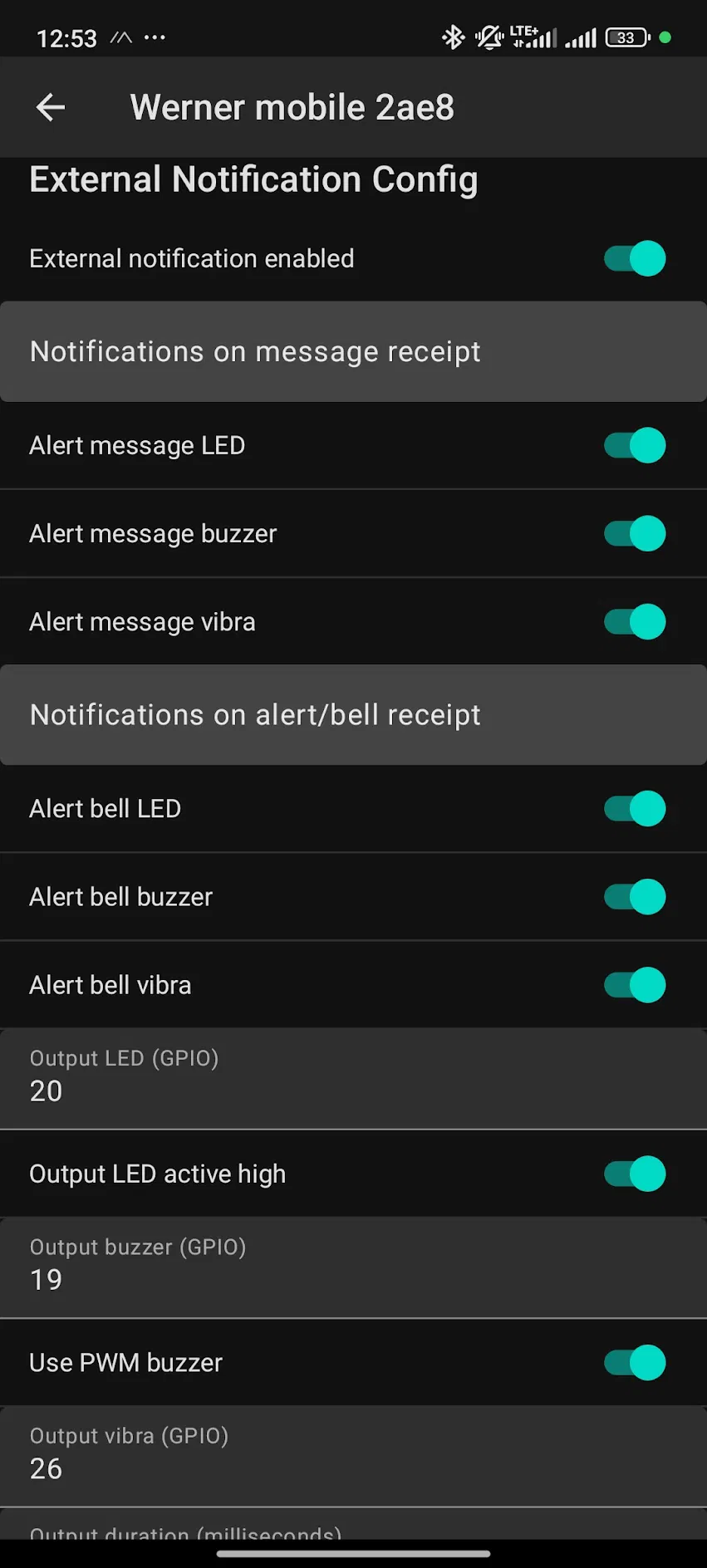

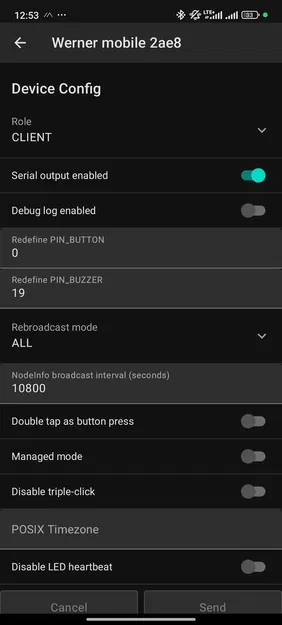

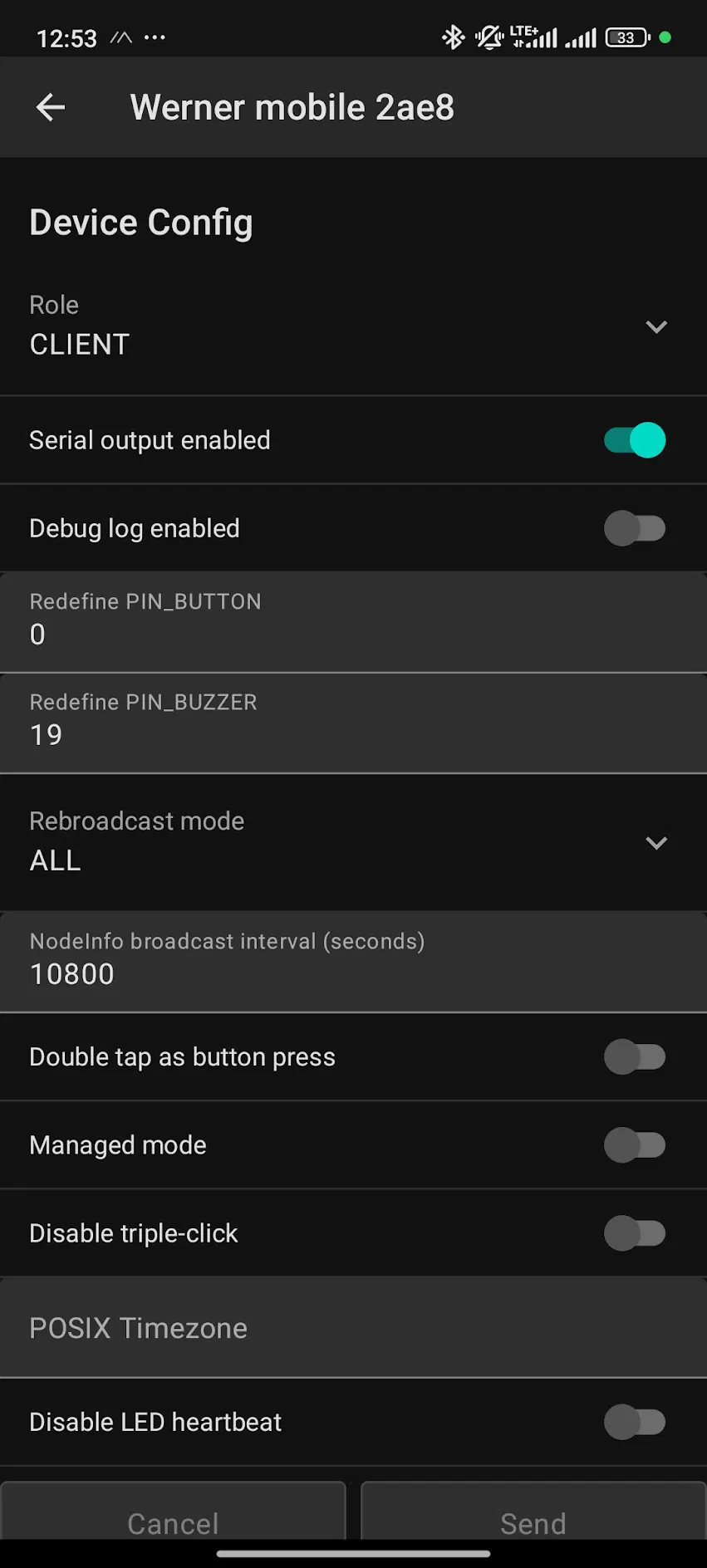

• Đã thêm Còi báo động thông báo
• Đã thêm Rung thông báo
• Đã thêm Đèn LED thông báo

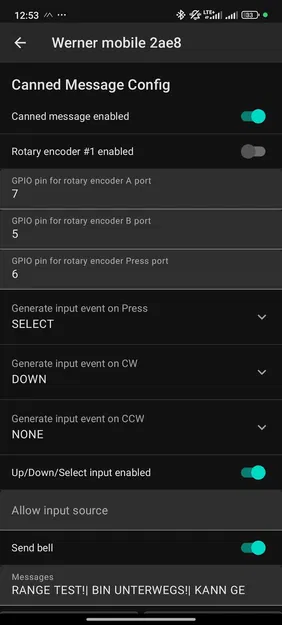

• Đã thêm Nút điều hướng cho tin nhắn soạn sẵn
• Đã thêm Mô-đun GNNS/ GPS (Beidou + GPS)

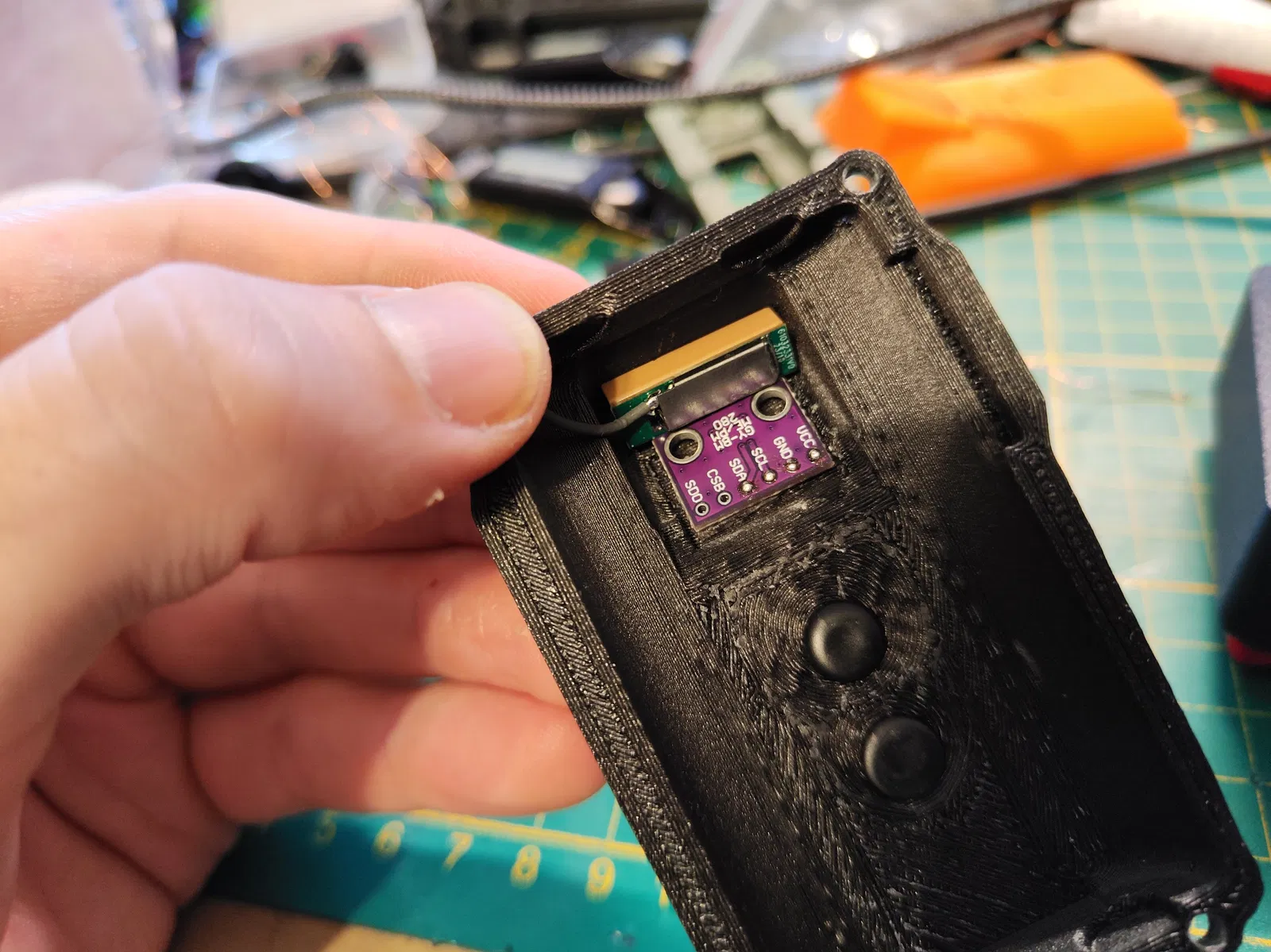

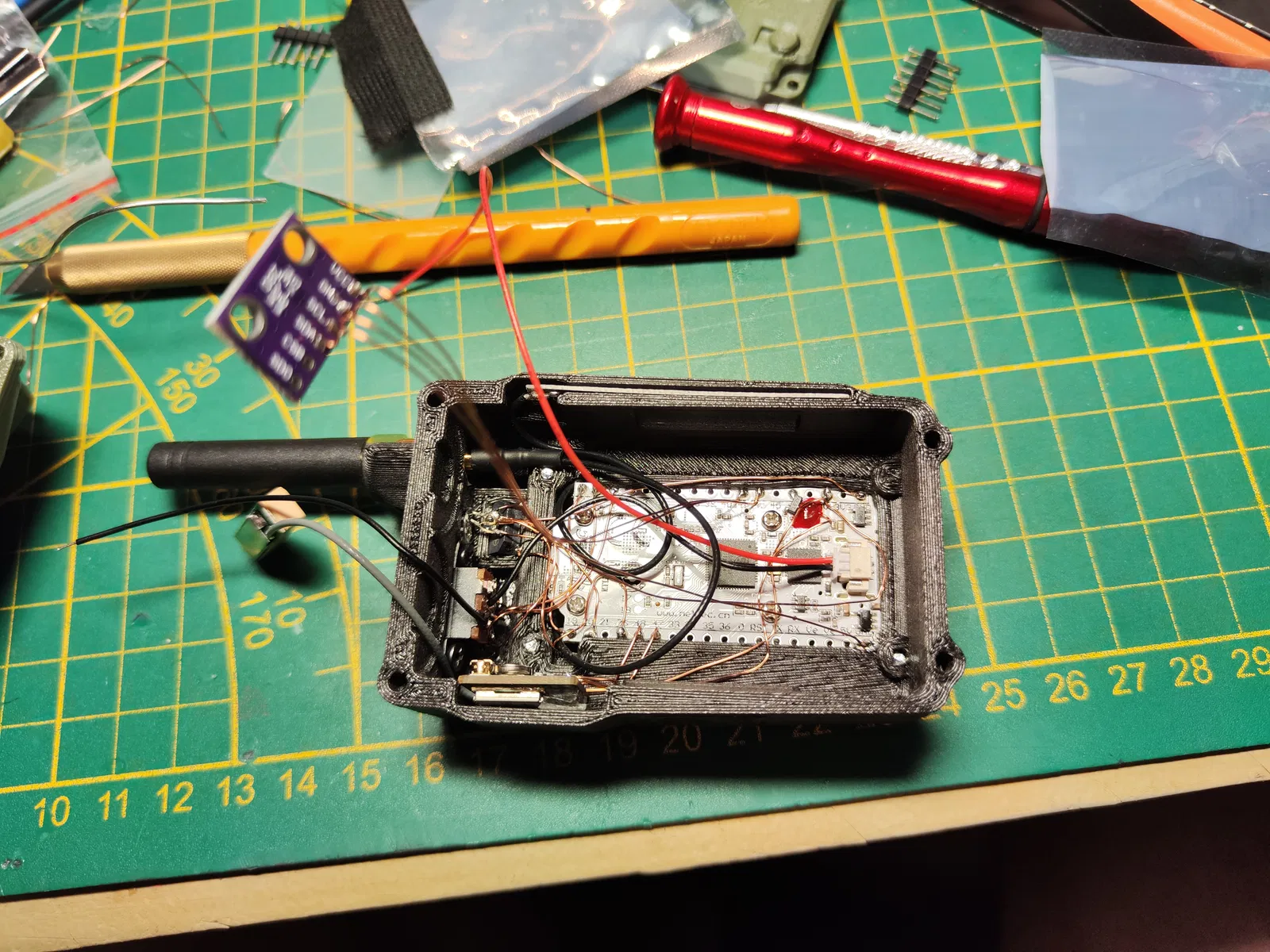

• Đã thêm Cảm biến môi trường BME 280/680 (nhiệt độ, độ ẩm, áp suất khí quyển, (AIQ))

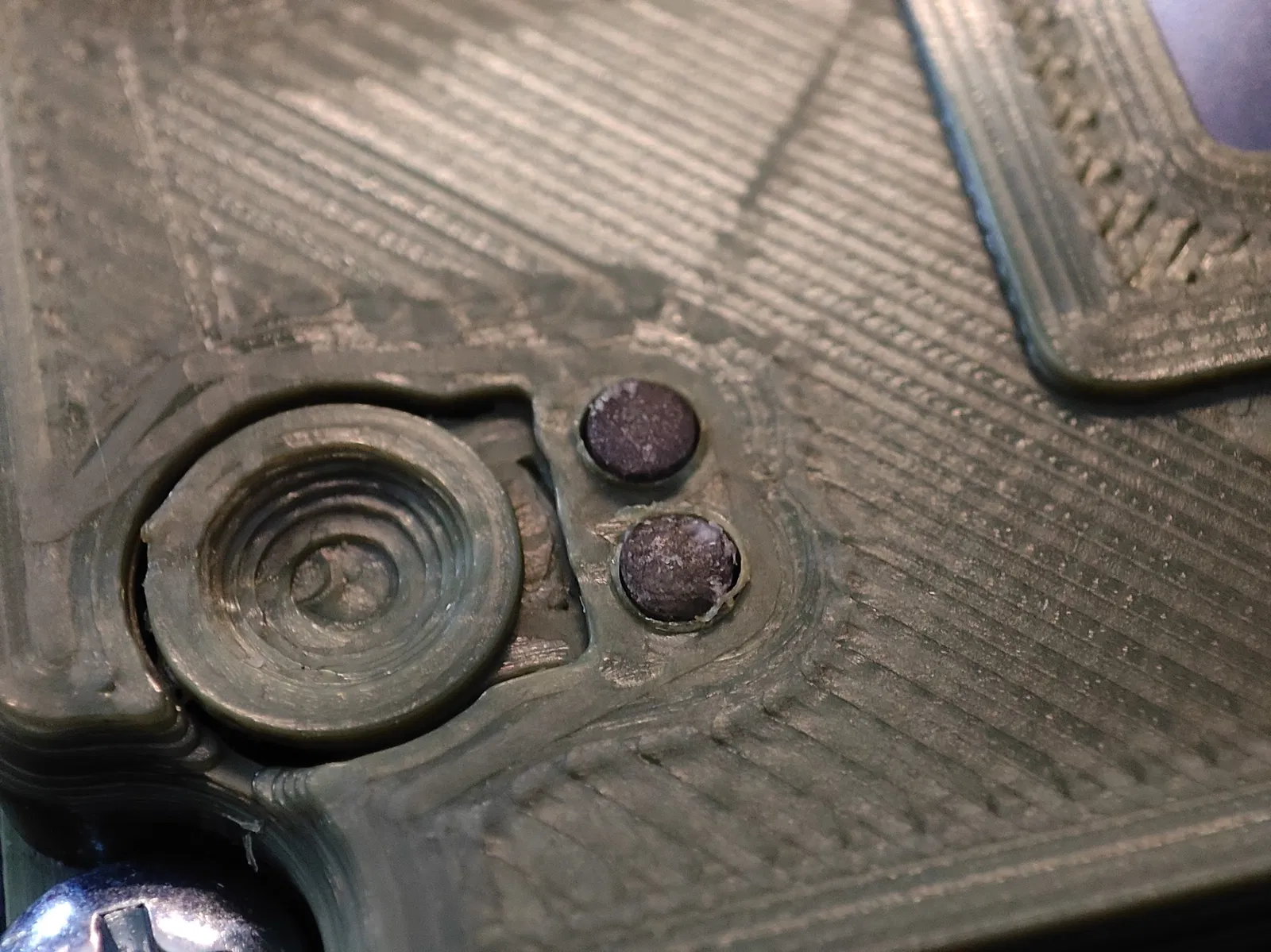

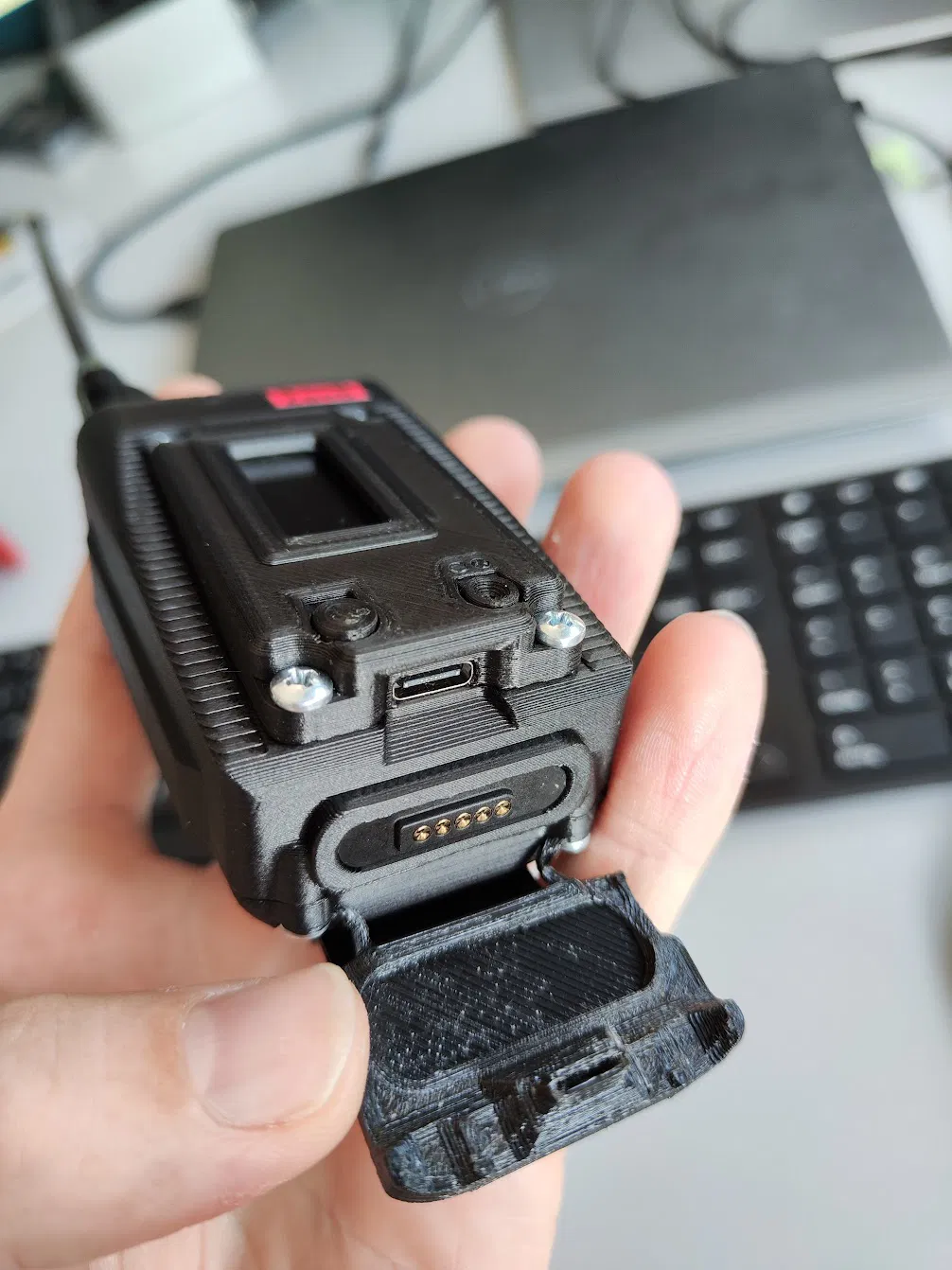

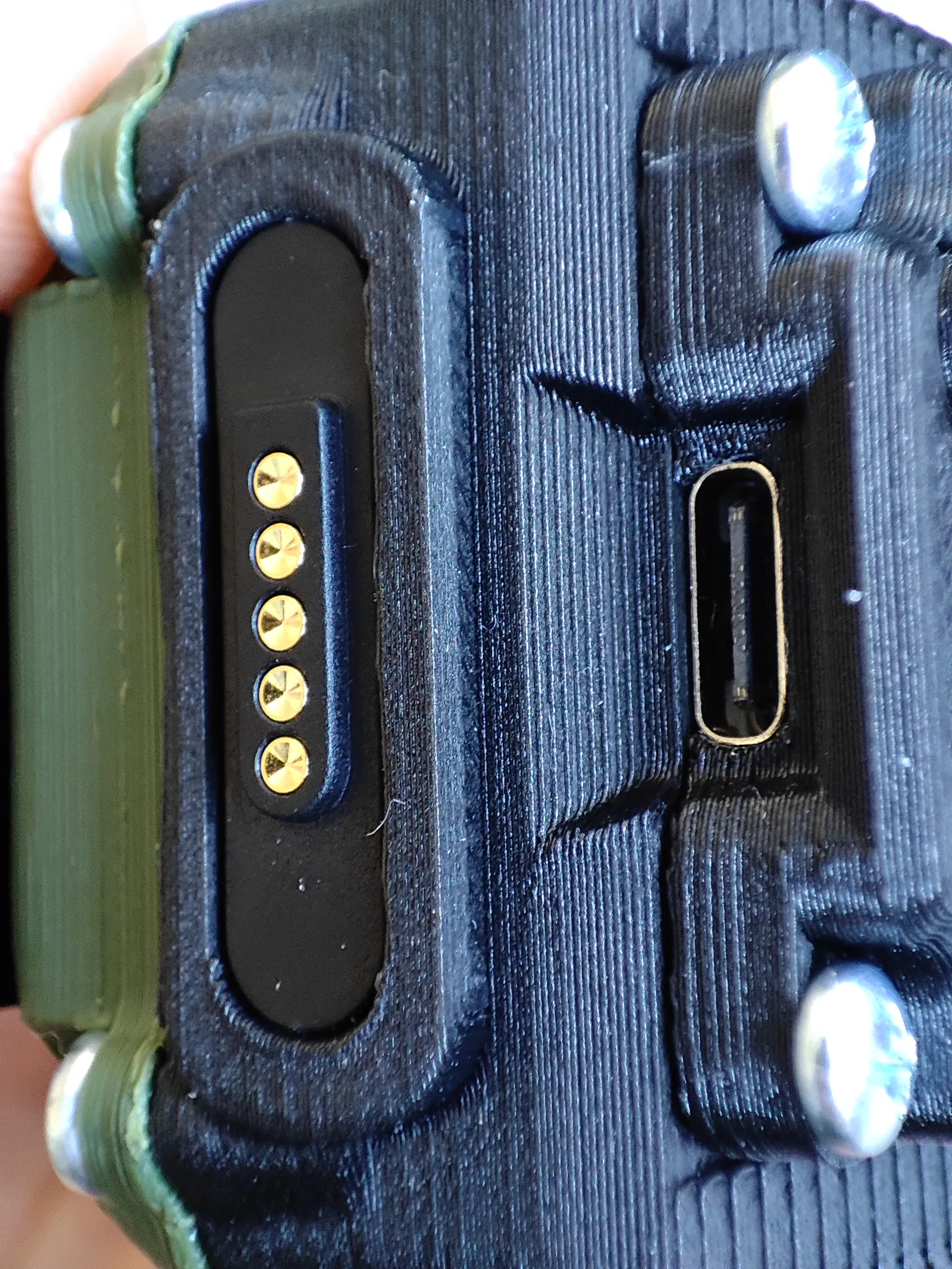

• Đã thêm Đầu nối pogo pin từ tính để sạc nhanh 15 watt

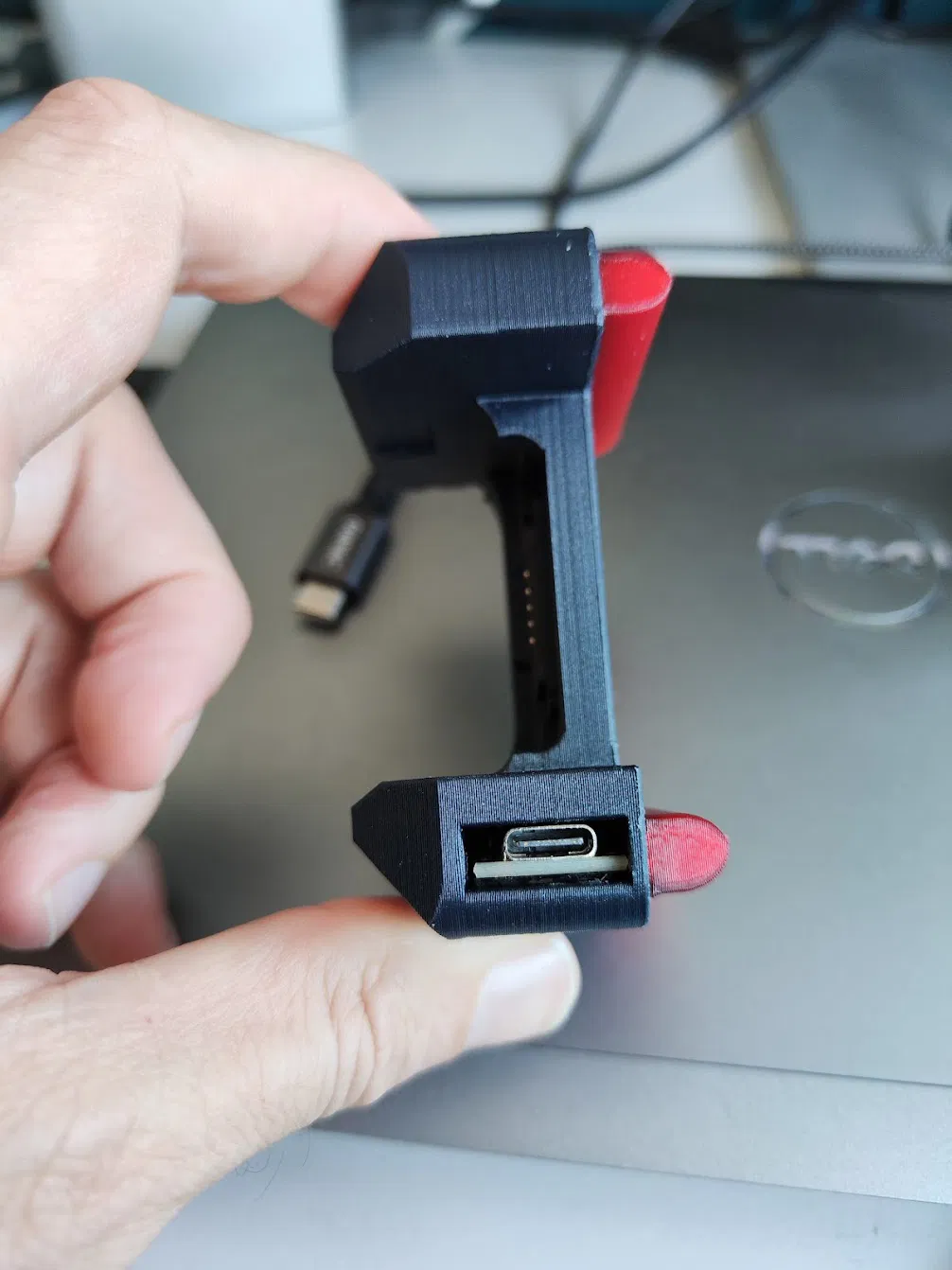

• Đã thêm chân TPU có dây buộc (bảo vệ đầu nối pogo pin từ tính + cổng USB C)
• Đã thêm lớp đệm TPU cho nắp sau (chủ yếu để trang trí hơn là chống nước thực sự ;))
• Thay thế ăng-ten cuộn dây wifi/Bluetooth nhỏ bằng ăng-ten PCB ngoài với phạm vi tuyệt vời!

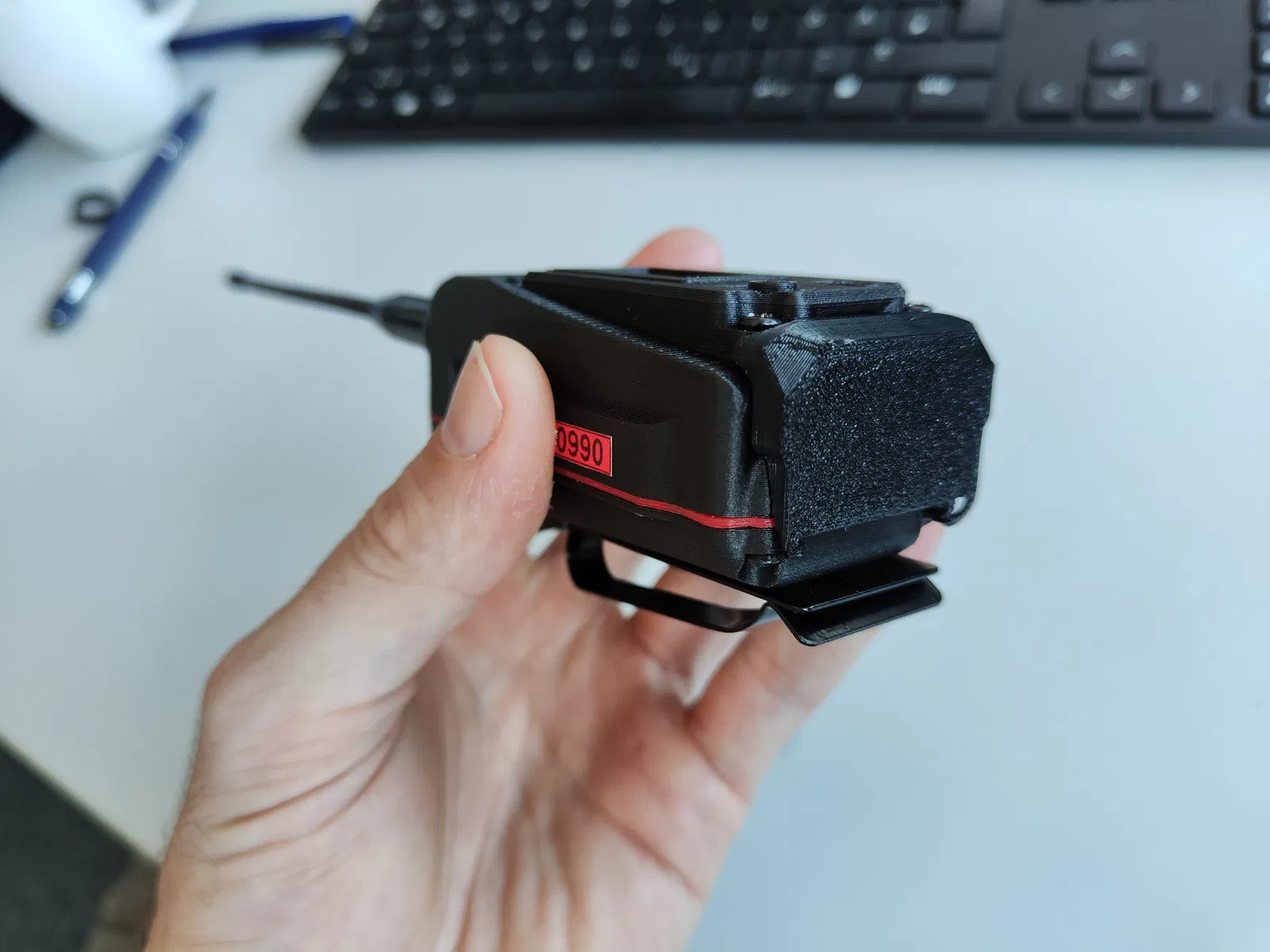

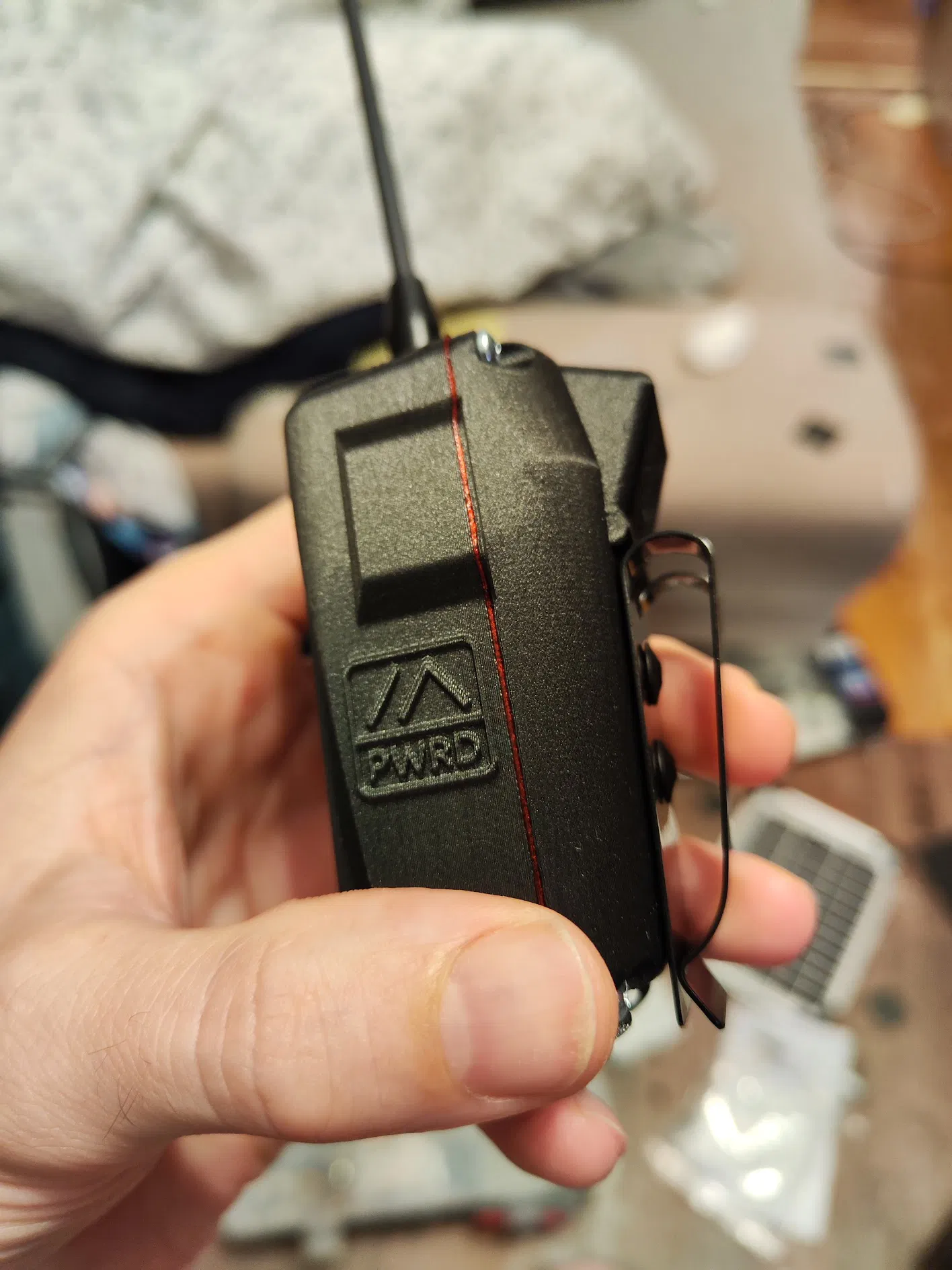

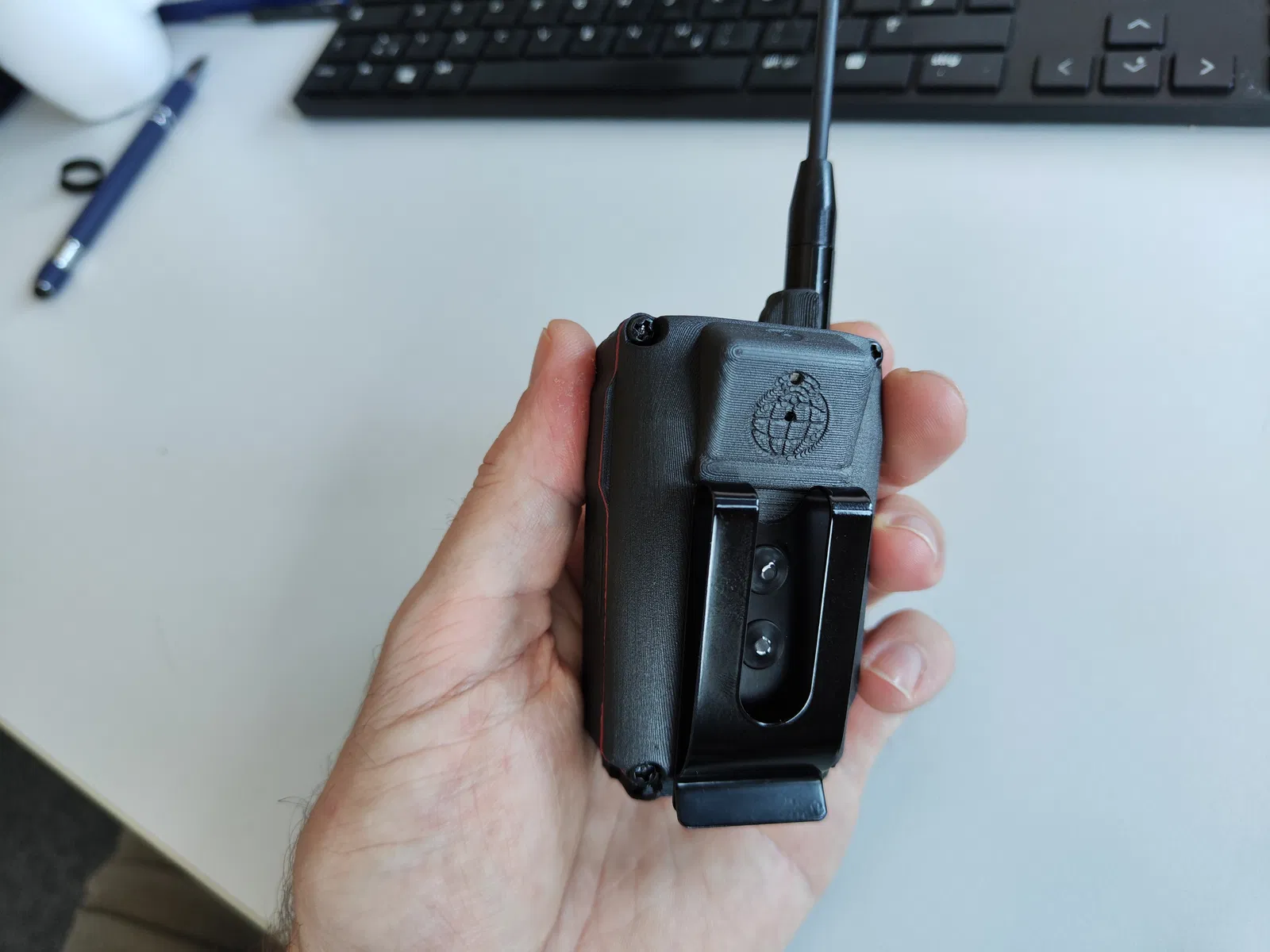

• Điểm lắp cho kẹp đai kim loại

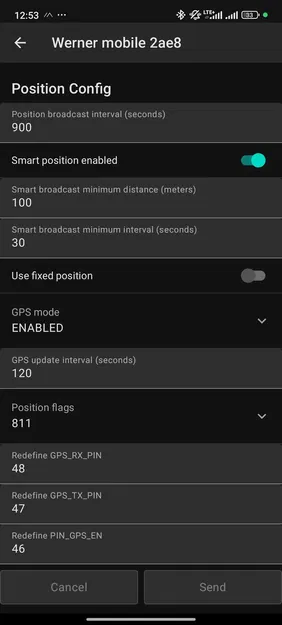

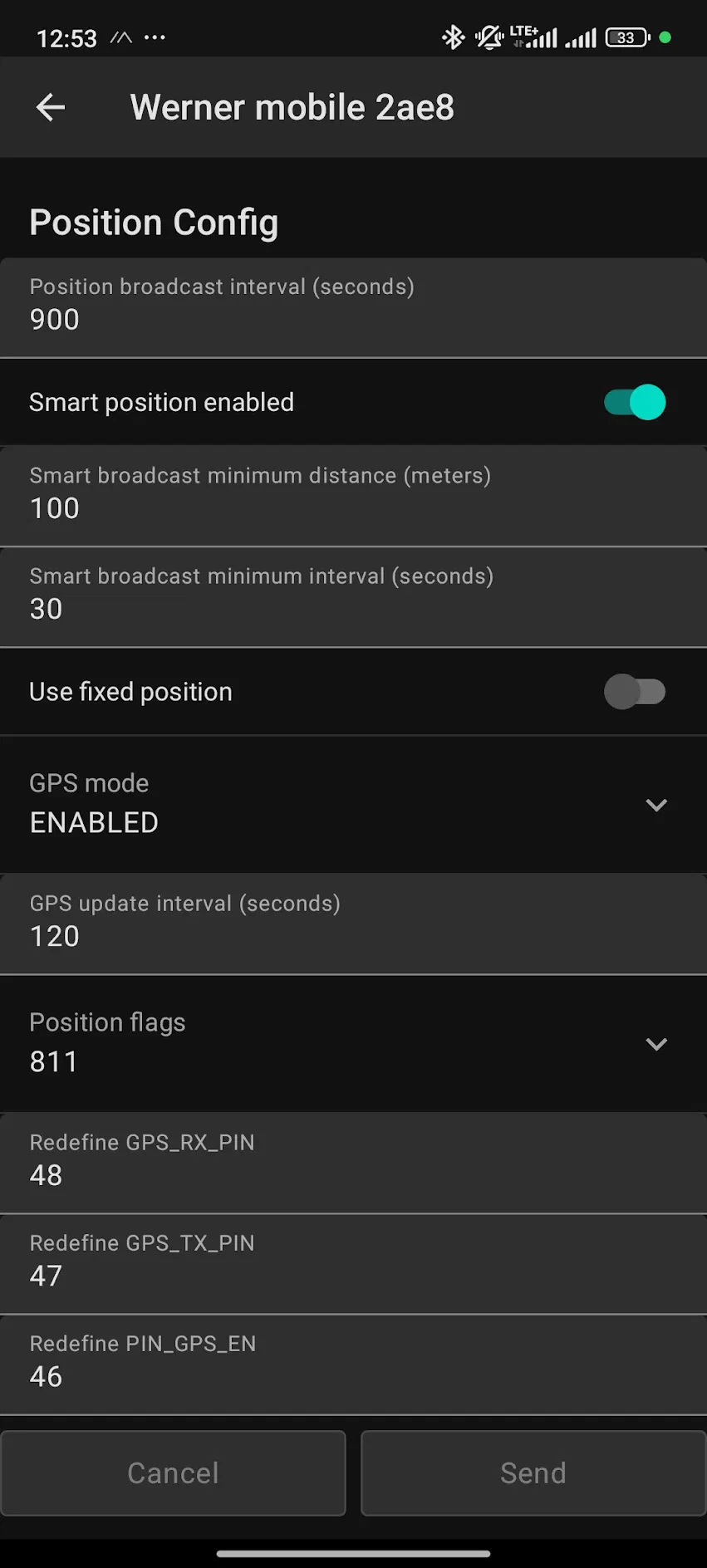

• Công tắc bật/tắt nguồn GPS bằng phần mềm meshtastic và mosfet

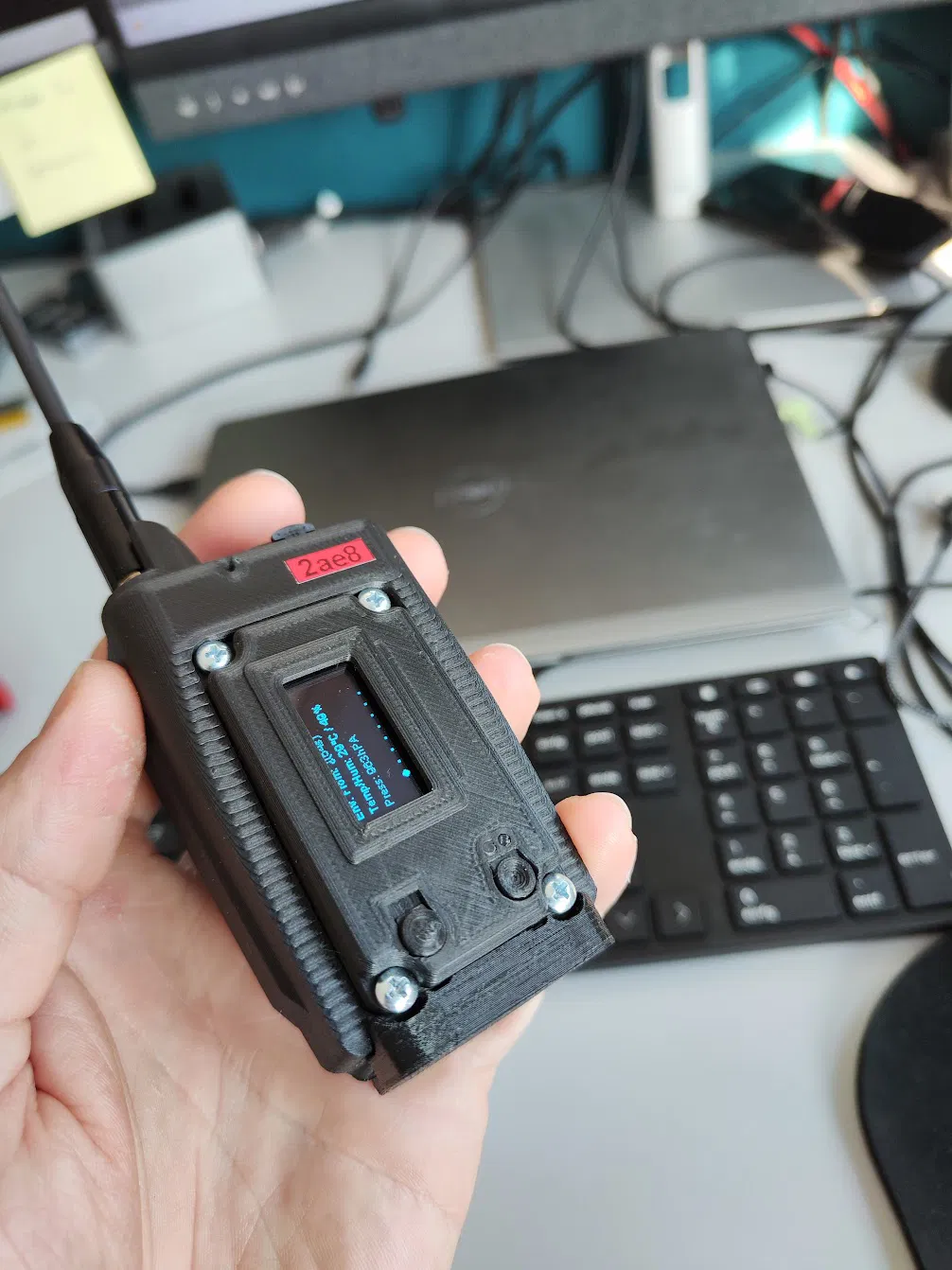

• Bảo vệ màn hình Acrylic 1mm
• Nâng cao nút người dùng để phản hồi tốt hơn

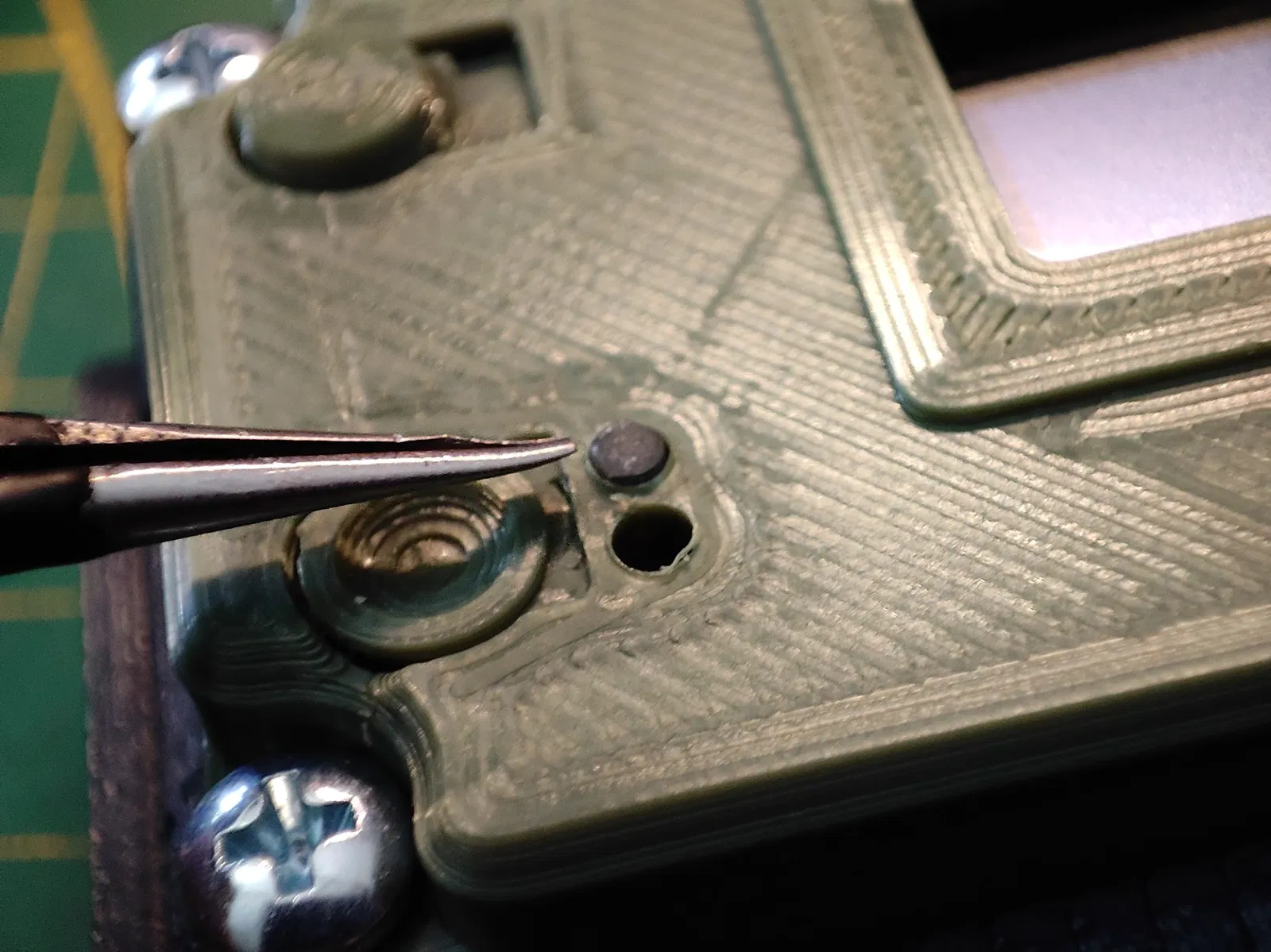

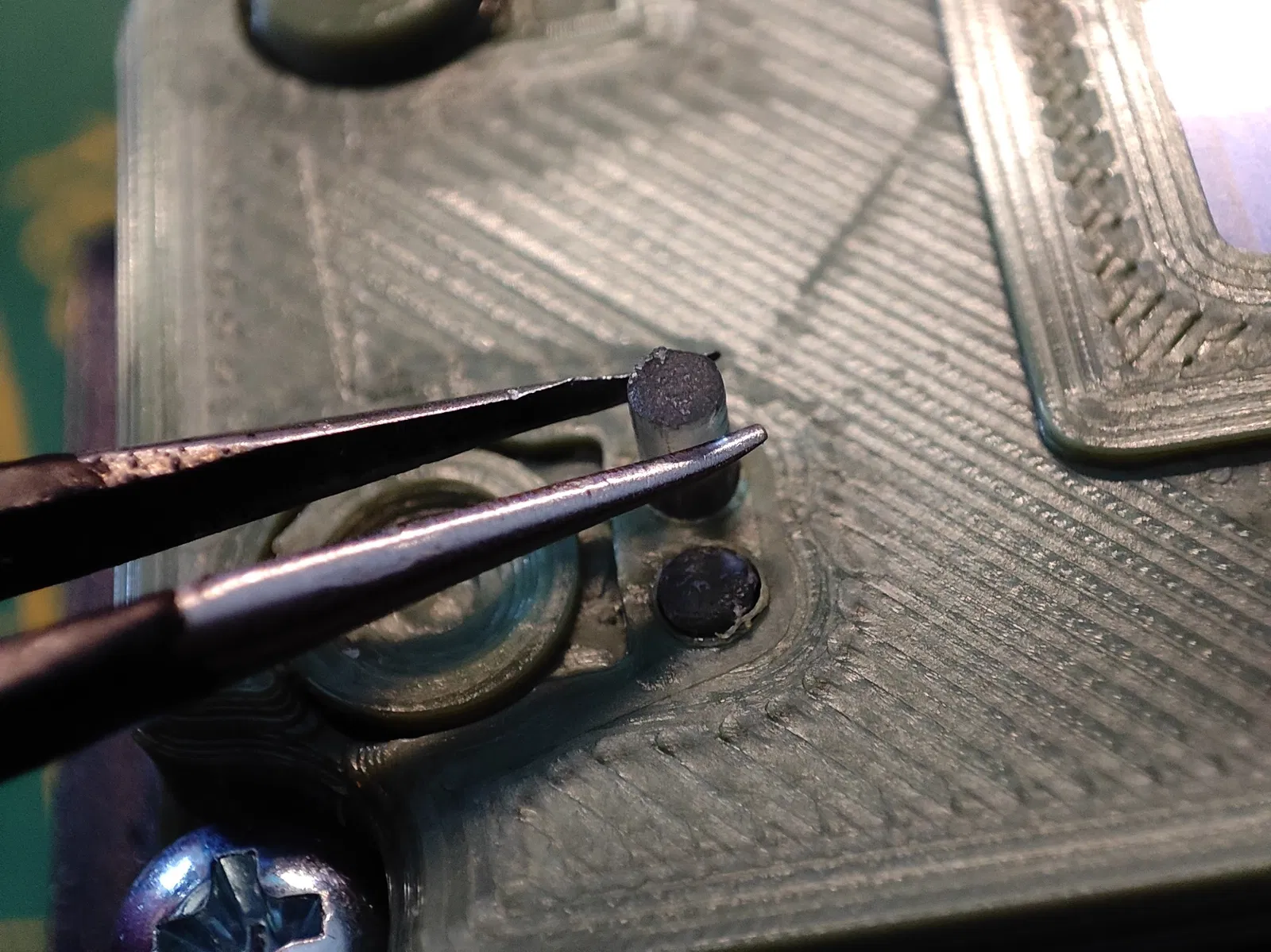

• Hệ thống đèn trạng thái sợi quang trong suốt
• Dọn dẹp nắp sau để vừa các cell 18650 được kết nối bằng dây kim loại (hàn điểm)
• Các kênh định tuyến cáp ăng-ten Wifi/Bluetooth trong mặt trước

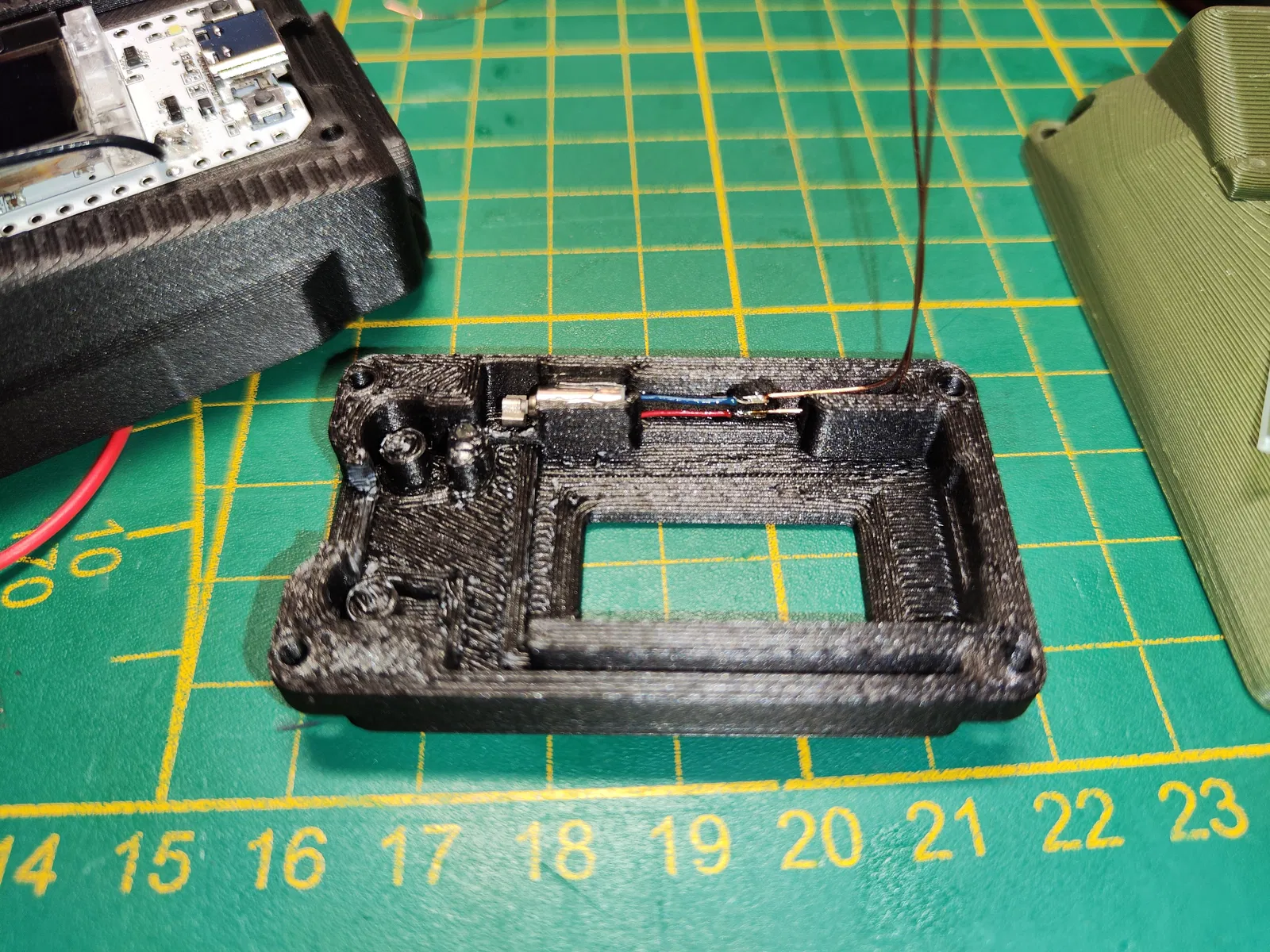

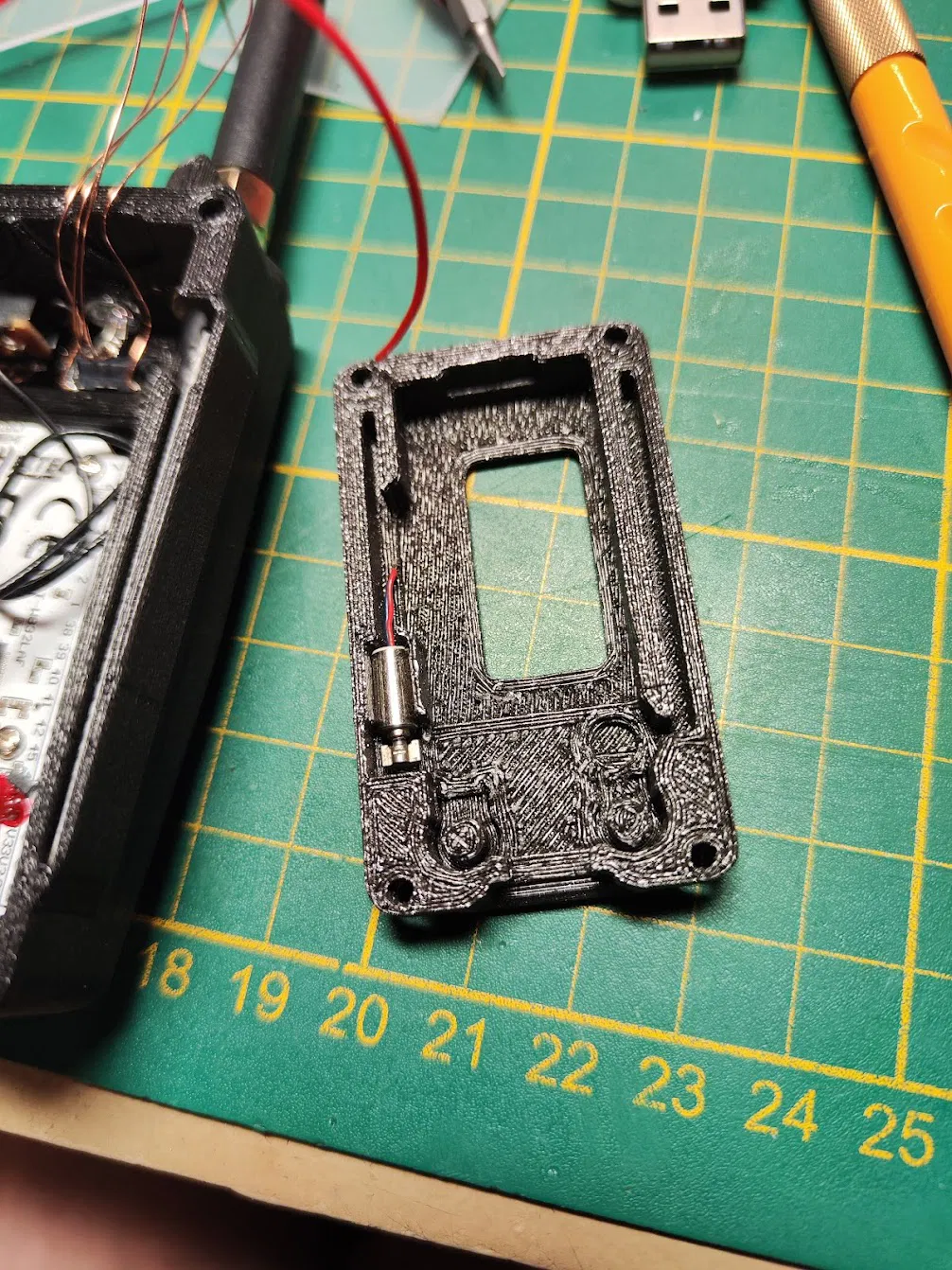

• Điểm lắp và định tuyến cáp cho động cơ rung ở mặt trước
• Xóa phần cắt ăng-ten cuộn dây gốc
• Thêm cờ lê đai ốc lục giác SMA (với bảo vệ đế ăng-ten ở vị trí, nếu không sẽ khó siết chặt đai ốc đúng cách)
• Bộ sạc bàn 15 Watt (sạc nhanh ngoài 15 Watt so với 3,5 Watt từ mạch sạc trên bo mạch của heltec V3)
