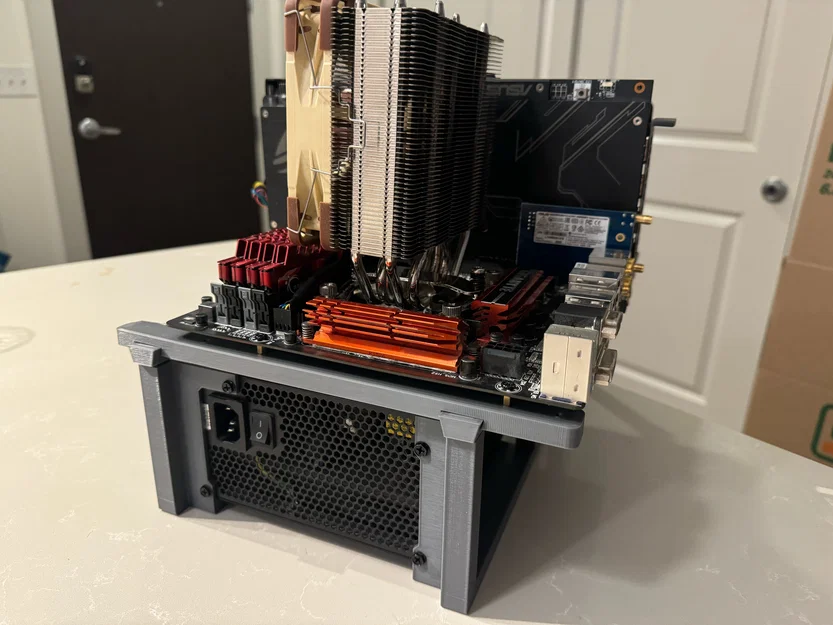

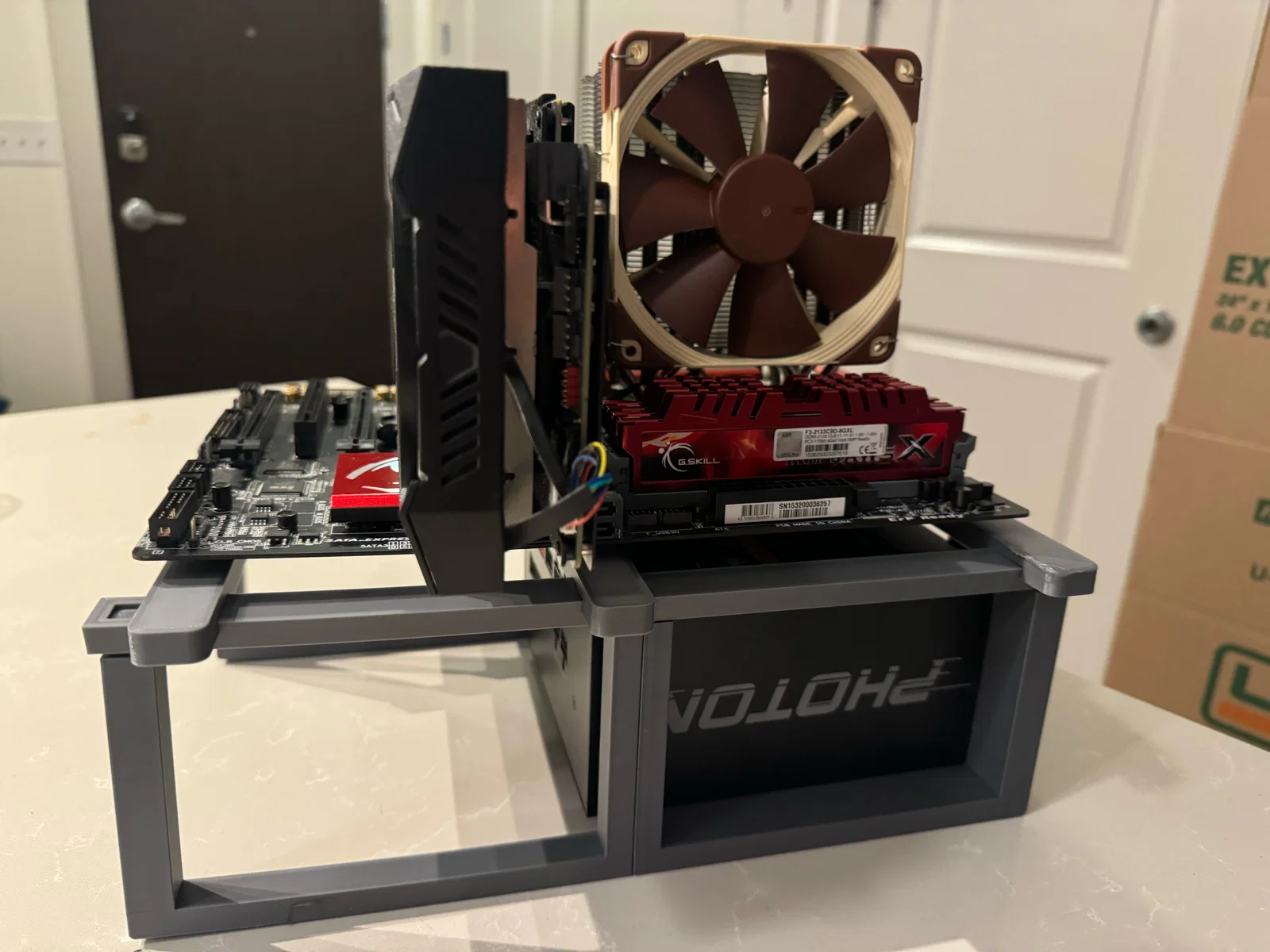

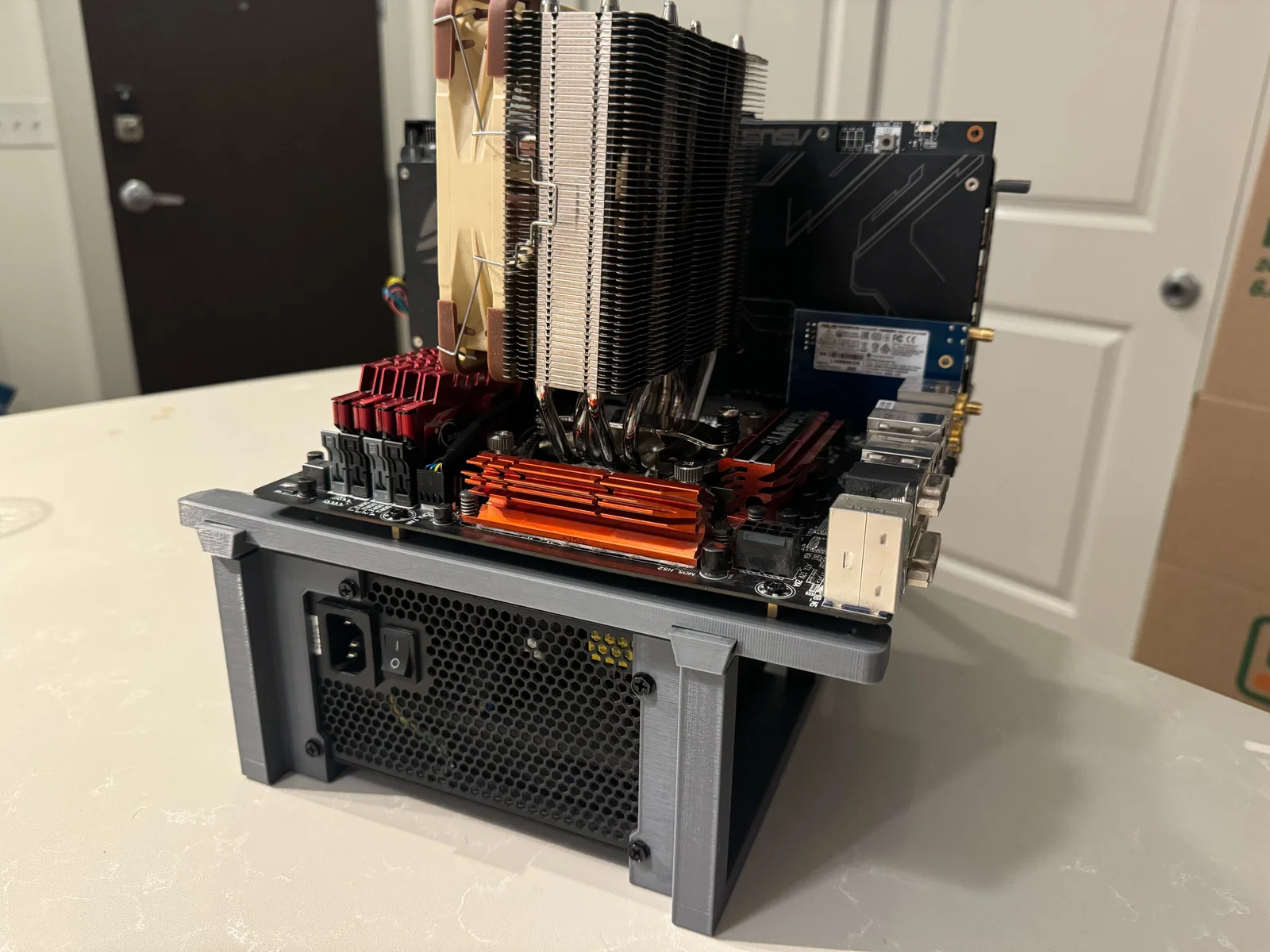

Case khung hở ATX full-size (open-frame)

Summary

Mẫu này được chỉnh sửa từ một khung mATX của lightofhonor để có thể gắn vừa mainboard ATX full-size và PSU. Mình có một bộ PC cũ để đó và muốn làm cái gì nhỏ gọn hơn, khác lạ hơn mà có thể tự in được. Tất cả chi tiết đều được sửa lại để hợp chuẩn ATX và vẫn in được trên máy in 3D phổ thông.

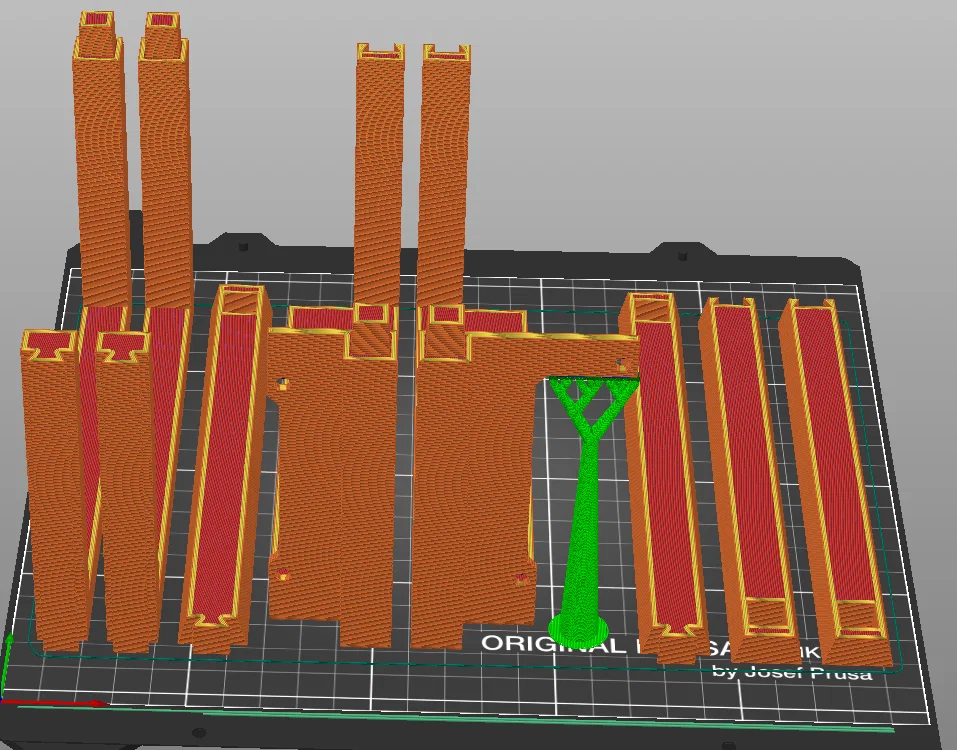

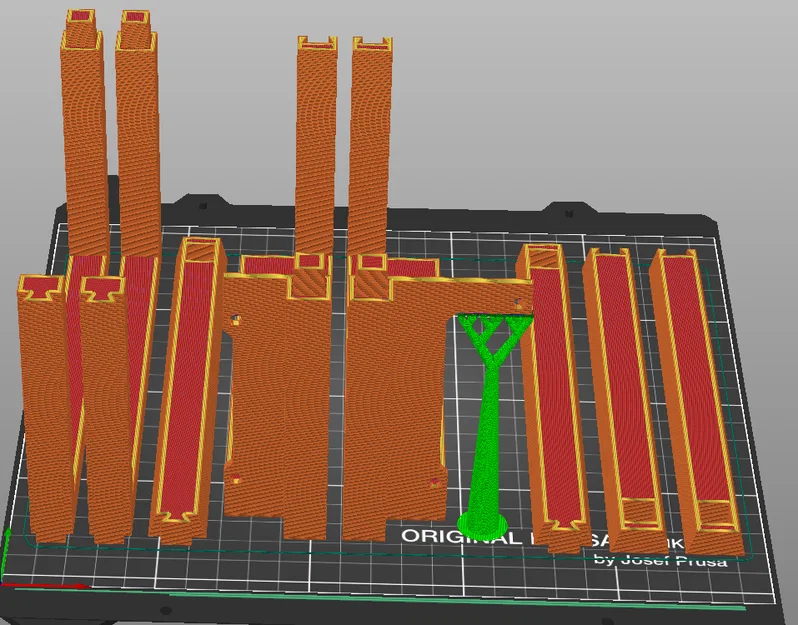

Các thanh beam cần được kéo dài để đỡ hết chiều dài của mainboard, nên chúng được tách ra và có thể in chung với các phần của PSU và thanh support trên cùng một build plate.

Đây là cách hay để “tiễn” cái thùng case tower cồng kềnh, hoặc tận dụng lại mainboard cũ cùng linh kiện!

Cần in những gì:

1x ATX_PSU_right
1x ATX_PSU_left
2x ATX_Support_Bar
2x ATX_Case_Beam_MF
3x ATX_MB_Beam (in chéo)

9/28 Update (Nếu bạn định dùng mesh ngàm ổ 2.5")
1x ATX_2.5_SSD_Mesh
2x ATX_Mesh_Brace_bar

Dung sai các chi tiết nhìn chung khá sít, nên nếu máy in của bạn không đạt dung sai 0.20mm thì có thể bạn sẽ muốn chỉnh lại một số bề mặt lắp ghép để các phần ráp vào dễ hơn. Nếu in đúng thì không cần keo, dù bộ của mình vẫn phải tác động nhẹ bằng búa cao su để ép cho khít.

Thiết lập in của mình:

0.20 mm layer height
4 perimeters (bạn có thể dùng 2 hoặc 3 cũng được, mình muốn cứng cáp hơn)
1 support cho phần overhang của ATX_PSU_left

Linh kiện bổ sung/Lắp ráp:

Phần bên ngoài duy nhất bạn cần là các motherboard standoffs để bắt các MB_Beams lên mainboard. Các standoff này được vặn trực tiếp vào lỗ trên MB_Beam, nhớ đừng siết quá tay.

Mình chưa nghĩ ra cách gắn SSD hay HDD, đó sẽ là bước tiếp theo, rồi có thể tính thêm chuyện cable management.

UPDATE 9/28/24:

Mình đã thêm tuỳ chọn ngàm cho ổ 2.5", đã test cụ thể với SSD 2.5". Cả Mesh và Mesh brace sẽ trượt vào thanh support ở phía đối diện bộ nguồn trước khi đặt các dovetail beam nằm ngang.

Pt.2
Nới rộng lỗ vuông trên Case Beam để ôm vừa hơn trên các thanh support beam.
