StarLink Cable Reel (Cuộn dây cáp StarLink)

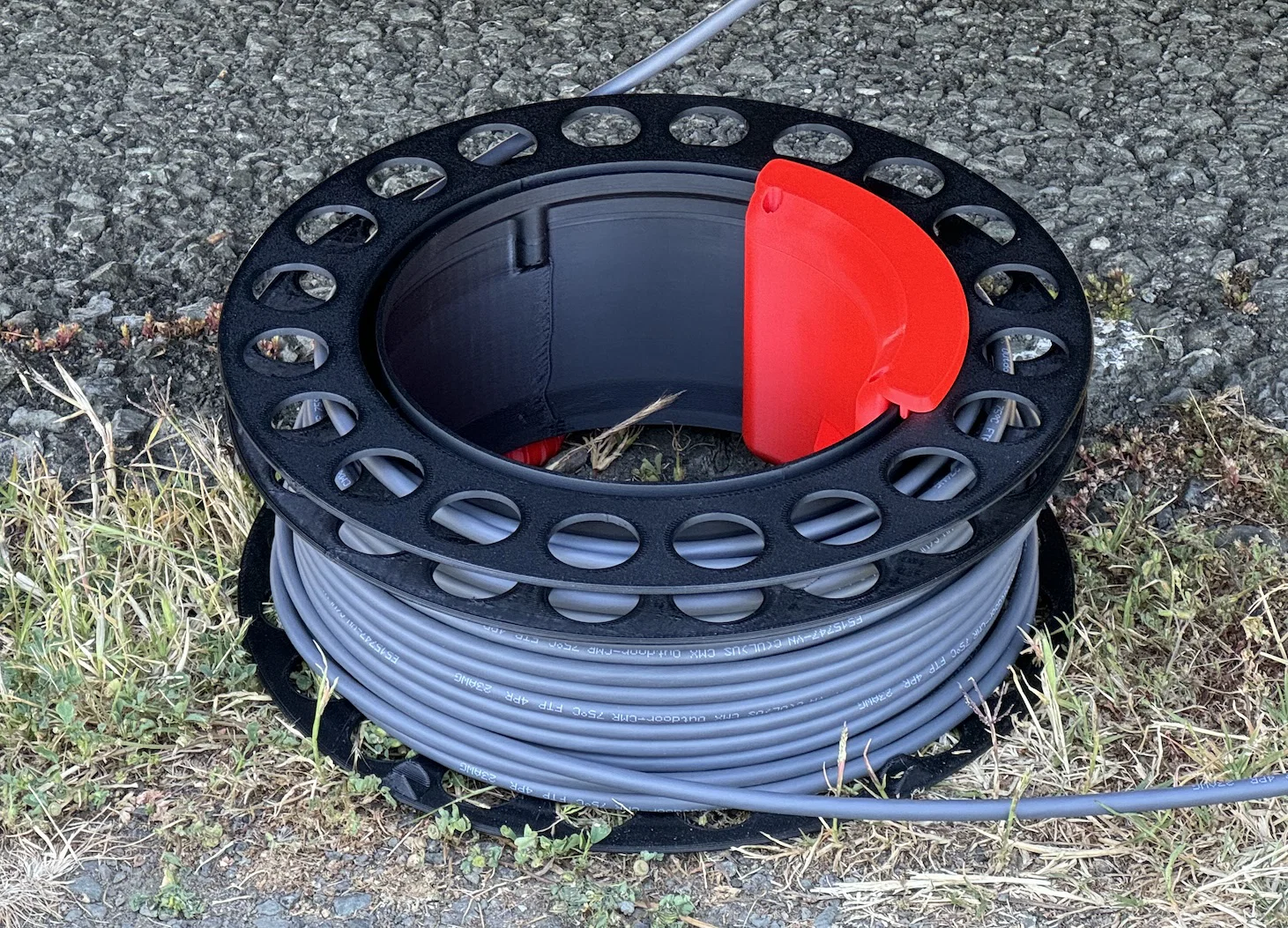

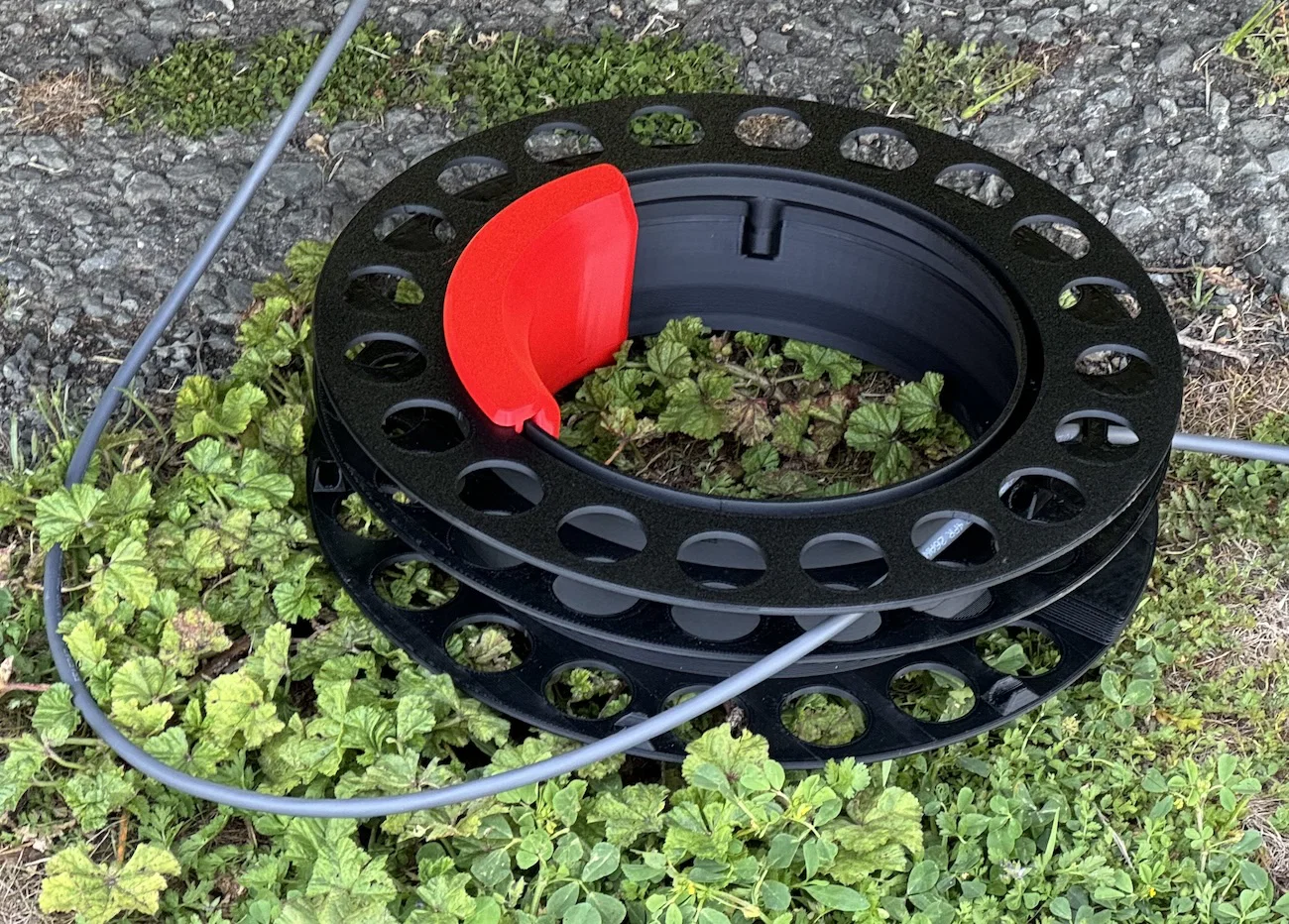

Cuộn dây cáp StarLink có 2 phiên bản 45m và 15m. Tay cầm có gắn bearings và núm xoay (rotating knob) giúp cuốn cáp StarLink cho dễ. Đường kính cuộn lớn (mình in trên PrusaXL) để bảo vệ cáp và hạn chế bị uốn/gập quá nhiều. Cuộn được chia làm 2 phần: phần lớn để cuốn phần cáp chính, và một phần nhỏ hơn để dành cho đoạn “tail” ở đầu cắm vào router.

Printing

Mình dùng textured print sheet trên Prusa XL.

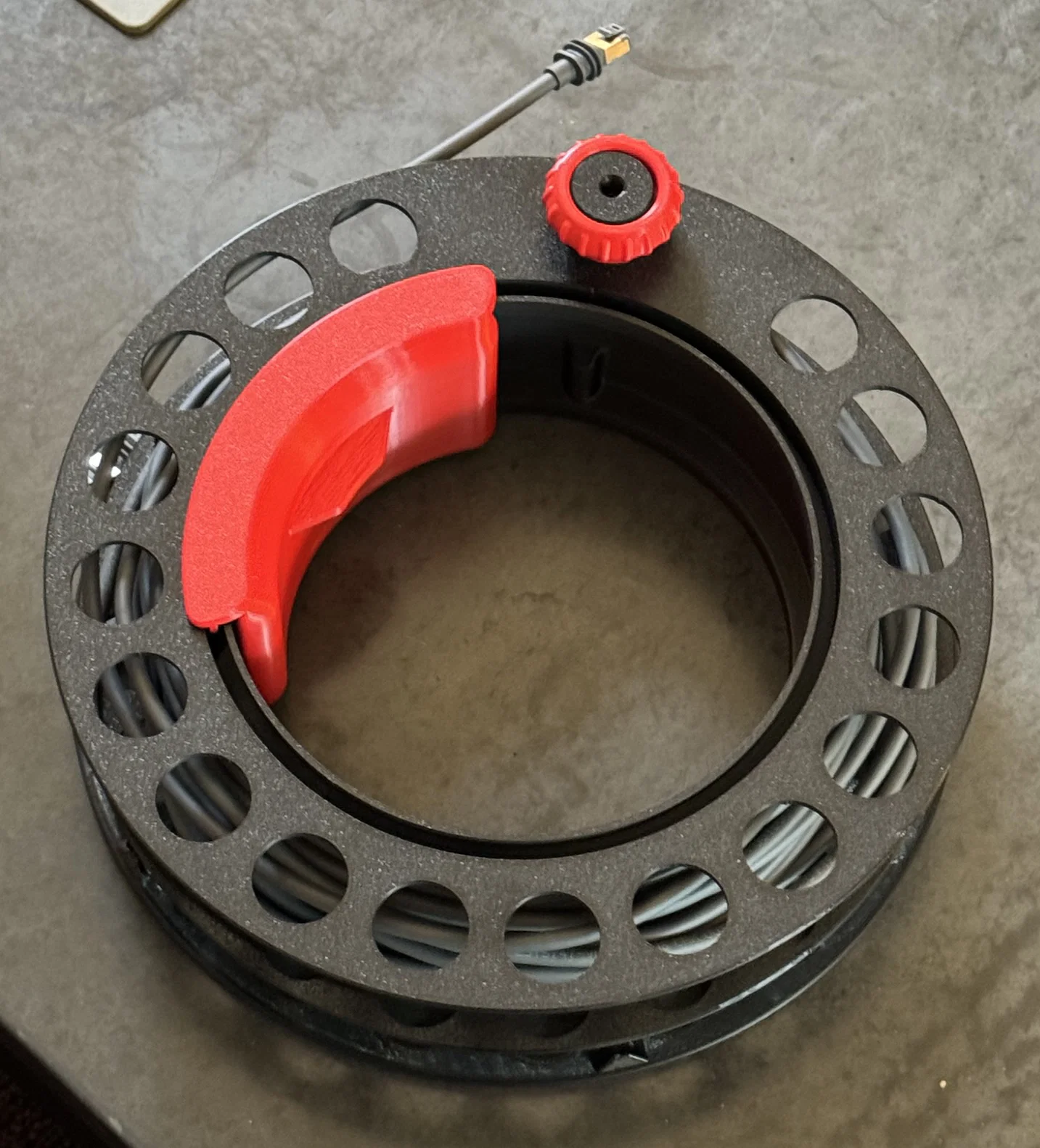

Phần cuộn được in thành 3 miếng: upper, divider và lower. Các miếng được bắt lại với nhau bằng vít M3 (vít được thiết kế cho fit hơi chặt). Tay cầm có phần upper và lower (miếng lower dùng chung cho cả hai phiên bản). Gắn 4 bearings vào tay cầm, mỗi bên 2 cái, bằng vít M3. Cắt các đoạn nhỏ ống PTFE rồi bấm (snap) vào các rãnh ở hai bên tay cầm (giúp giảm ma sát khi xoay). Hai nửa tay cầm được bắt lại với nhau bằng thêm vít M3. Dùng heat set insert ở mặt sau của upper reel, sau đó dùng vít M3 để gắn núm (knob) và chốt núm (knob pin).

Trên divider có một lỗ để bạn kéo ra bao nhiêu cáp tùy ý làm đoạn “tail” sang phần nhỏ của cuộn; ở đó bạn có thể quấn lại và cố định cáp vào một trong 6 cái kẹp (clips) quanh vành ngoài. Phần cáp còn lại nằm ở phần lớn của cuộn. Xổ (spool) ra đủ dài để tới chỗ panel của bạn.

Lưu ý: cáp StarLink 45m và 15m có đường kính hơi khác nhau, nên cuộn được thiết kế kích thước tương ứng.
