RetroDeck - Vỏ máy kiểu nêm cho Raspberry Pi 3 và MiSTer

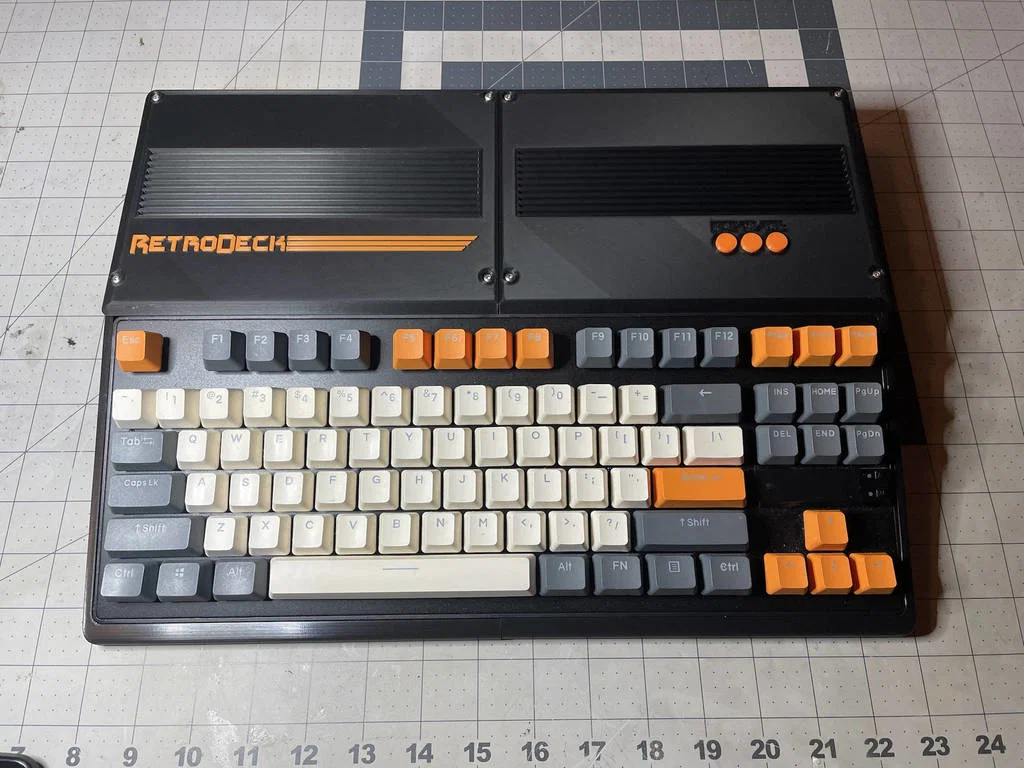

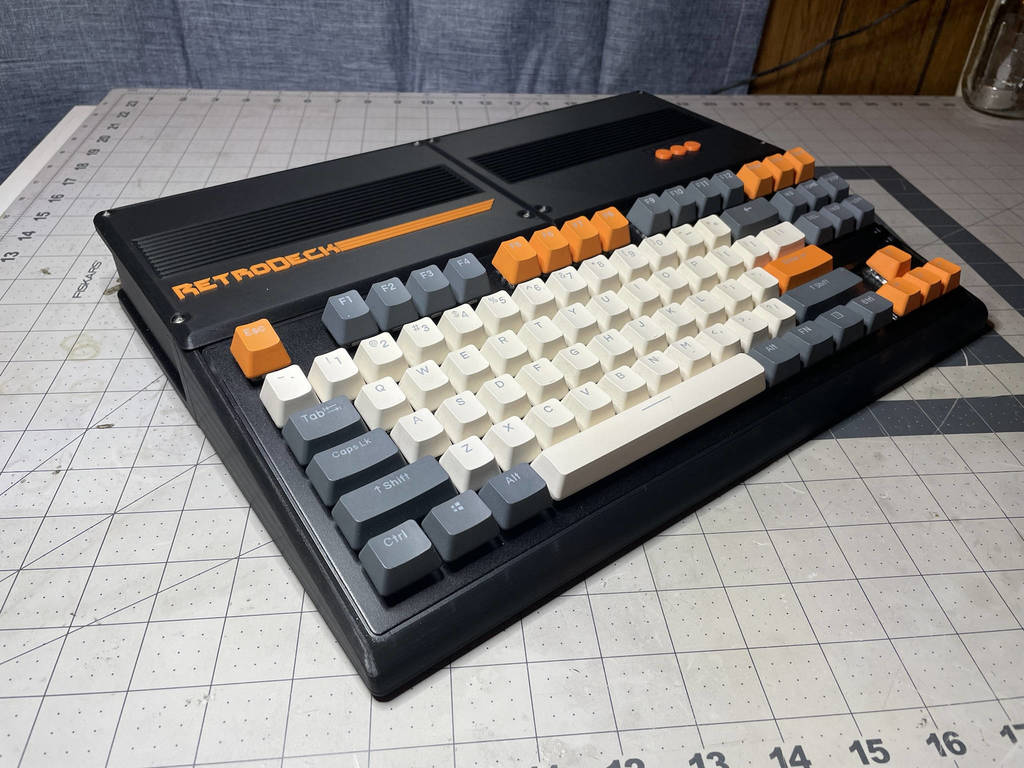

Đây là một dự án khá vui: mình thiết kế một cái vỏ máy kiểu nêm (wedge) theo phong cách máy tính “đời xưa”, nhưng bên trong là bàn phím cơ hiện đại và Raspberry Pi hoặc MiSTer để chạy mấy món giả lập retro. Hai miếng backright và backleft có thể remix khá dễ để chứa Raspberry Pi 4 hoặc gần như bất kỳ single board computer nhỏ gọn nào khác. Cũng có vài dự án tương tự, nhưng mình không tìm được cái nào hợp với linh kiện mình đang có nên tự thiết kế luôn. Mình không phải chuyên gia món này, nên có thể cách mình thiết kế không giống cách bạn sẽ làm, nhưng với mình thì in ra ổn và dùng ổn.

Mình có kèm theo file part SolidWorks, nên nếu bạn dùng SolidWorks thì có thể remix rất dễ. Nếu bạn không có nhu cầu mò trong SolidWorks thì khỏi cần tải mấy file đó.

Các món bạn có thể không sẵn

• keyboard: https://www.amazon.com/gp/product/B07RWLNTNG/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
• single USB extension (cho bên phải): https://www.amazon.com/gp/product/B07C87FYLY/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1
• double USB extension (cho bên trái): https://www.amazon.com/gp/product/B08HVB4ZHR/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1

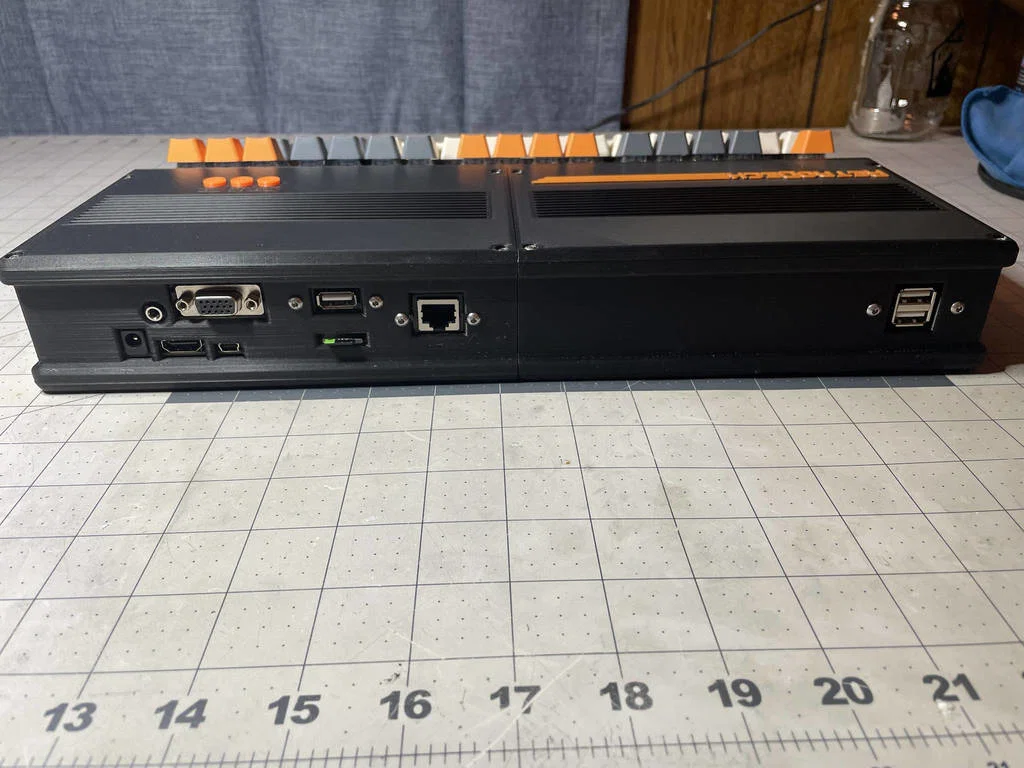

• ethernet extension (chỉ cho bản build MiSTer): https://www.amazon.com/gp/product/B07TYH668P/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1
• SD Card Extension (chỉ cho bản build MiSTer): https://www.amazon.com/gp/product/B09CKRDFTH/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
• OTG USB Hub (chỉ cho bản build MiSTer): https://www.amazon.com/gp/product/B01JL837X8/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Các món chắc bạn có sẵn (vì đang tính build cái này mà)

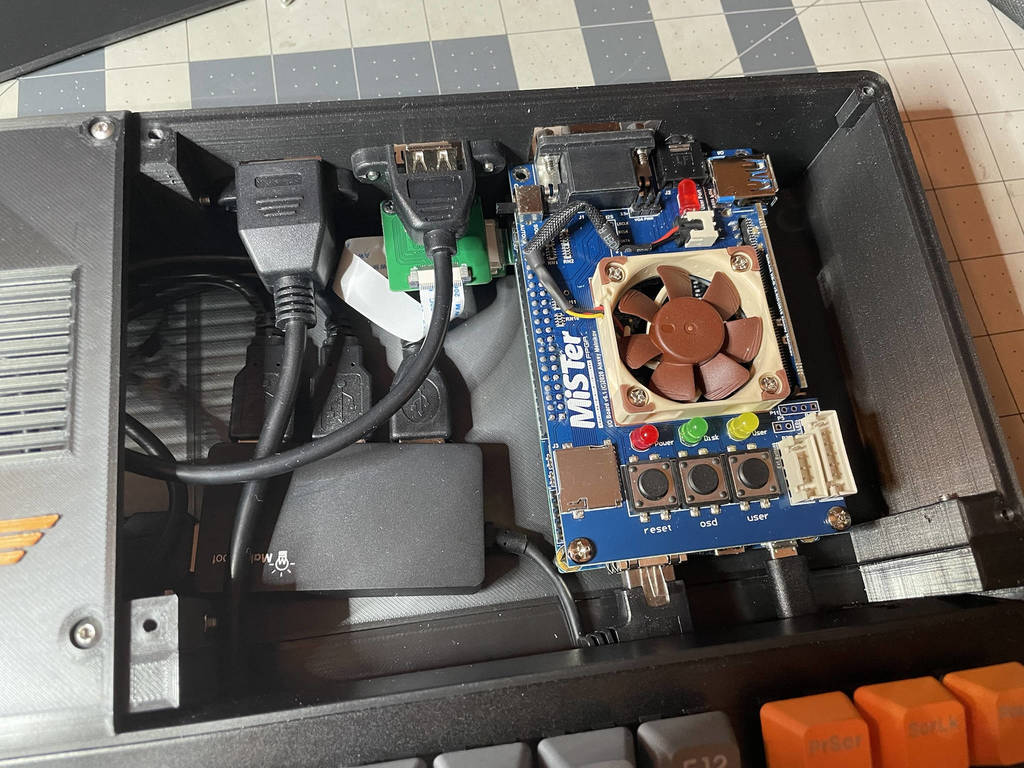

• Raspberry Pi 3. Mình dùng bản B+ hoặc MiSTer (DE10-Nano và analog I/O board)
• 12 vít M3x10 để bắt các tấm top panel sau khi ráp xong
• 8 vít M3x20 để bắt các phần đáy (bottom) lại với nhau
• 8 tán M3 đi kèm vít M3x20
• Một ít vít tự ren (self tapping) có vẻ đúng cỡ để cố định Raspberry Pi. (nếu bạn làm bản Pi. Còn bản MiSTer thì dùng vít đi kèm DE10-Nano là được)

Mấy món tuỳ chọn nhưng có thì hay

• Chân cao su dán dưới đáy.

Bạn cần tải file nào?

Ai cũng cần front left.stl và front right.stl
Sau đó, nếu bạn build cho MiSTer thì tải tất cả file có chữ mister trong tên; còn nếu build cho Raspberry Pi 3 thì tải tất cả file có chữ rpi3 trong tên.

Nếu bạn build cho MiSTer thì bạn sẽ cần in 3 cái nút (buttons).

Ghi chú khi in

Với top left, mình in phần chữ và các đường line cạnh chữ bằng màu khác, nhưng cái này không bắt buộc. Mình dùng “pause at layer” (một mục post processing trong Cura) và cách đổi filament.

Lưu ý: dung sai (tolerance) khá sát vì mình muốn nhìn cho đẹp và cầm chắc tay. Mình in bằng Ender 3 v2 với filament rẻ từ Micro Center nên không cần đồ xịn, nhưng cần máy được canh chỉnh tương đối chuẩn để mọi thứ ra đúng kích thước. Nhớ calibrate steps/mm cho X, Y, Z và extruder, và đảm bảo mặt bàn in phẳng, sạch vì mấy món này khá lớn. Phần đáy có thể mất rất lâu để in (trên Ender 3 v2 của mình với tấm spring-steel PEI: phần front mất 23 tiếng mỗi cái, phần back 18 tiếng — thời gian đó là với layer height 0.12mm). Mình chọn 0.12mm cho đẹp hơn; 0.2mm cũng in ổn.

Thiết lập in (Print Settings)

Chỉ cần supports cho backleft và backright. Mình dùng support blockers trong Cura để chỉ cho supports mỏng mỗi khoảng 5cm thôi, không cần chạy dài nguyên cái. Mình cũng dùng support blockers để chặn phần lỗ vít và hốc tán (captive nut cavities) vì chỗ đó không cần supports và gỡ ra khá mệt. Cuối cùng mình cũng cho support blockers chạy ngang phần cong ở đáy vì chỗ đó không cần supports. Các file còn lại không cần supports kiểu gì hết.
