Giá đỡ quạt làm mát E stepper cho K1 / K1 Max

Có khi bạn KHÔNG cần mod “active cooling” này đâu!

Mình có 2 gợi ý dễ hơn bên dưới, bạn thử trước coi sao.

Vấn đề “Heat Creep”

Extruder stepper motor của Creality K1 & K1 Max tỏa ra RẤT nhiều nhiệt. Nhiệt này tích lại, làm mềm filament ngay chỗ bánh răng kéo filament tiếp xúc. Hiện tượng này gọi là “Heat Creep” và có thể gây kẹt filament rất nặng. Ví dụ như cái này… (Hình do @Alex_cf_Siu_597074 cung cấp)

Vấn đề này hay xảy ra khi mọi người in PLA mà đóng nắp và đóng cửa máy. Một số bạn khác báo bị heat creep lặp lại tầm mốc 9 tiếng trong các bài in dài. Mình cũng bị vài lần sau khi gắn 3D Chameleon vào máy. Con chameleon làm tăng lực cản filament nên extruder phải kéo nặng hơn. Kết quả là đa số bài in PETG của mình fail sau khoảng 45 phút.

Giải pháp đơn giản #1

Cách dễ nhất: chỉnh setting trong firmware

Heat Creep có thể xử lý theo nhiều cách. Việc đầu tiên bạn nên thử là giảm Current mà extruder motor đang dùng. Mặc định, máy K1 được set extruder ở mức 0.55 amps. Với đa số người dùng, mức này CAO quá. Chỉ mấy bạn “chơi tốc độ” đẩy máy tới giới hạn mới cần để cao vậy. Vì vậy, đa số có thể xử lý heat creep bằng cách đổi từ .55 xuống .45.

Cách làm: Nếu bạn đã root máy và dùng giao diện Fluid hoặc Mainsail đầy đủ, bạn chỉ cần sửa file printer.cfg. Sửa extruder run_current như hình. Bấm save & restart để reboot máy.

Giải pháp đơn giản #2

Bạn có thể thử cách tản nhiệt thụ động như gắn cooling fins (lá tản nhiệt) kẹp vào extruder motor. Link search trên amazon (tính tới ngày 7/10/2024) có 4 lựa chọn ngay trang đầu. Bạn cần heat sink nhôm cho stepper NEMA14, đường kính trong 36 mm. Nó sẽ trông giống như vầy…

Hai cách đơn giản này có thể đã đủ với bạn rồi, nhưng nếu vẫn chưa ổn thì bạn sẽ cần active cooling.

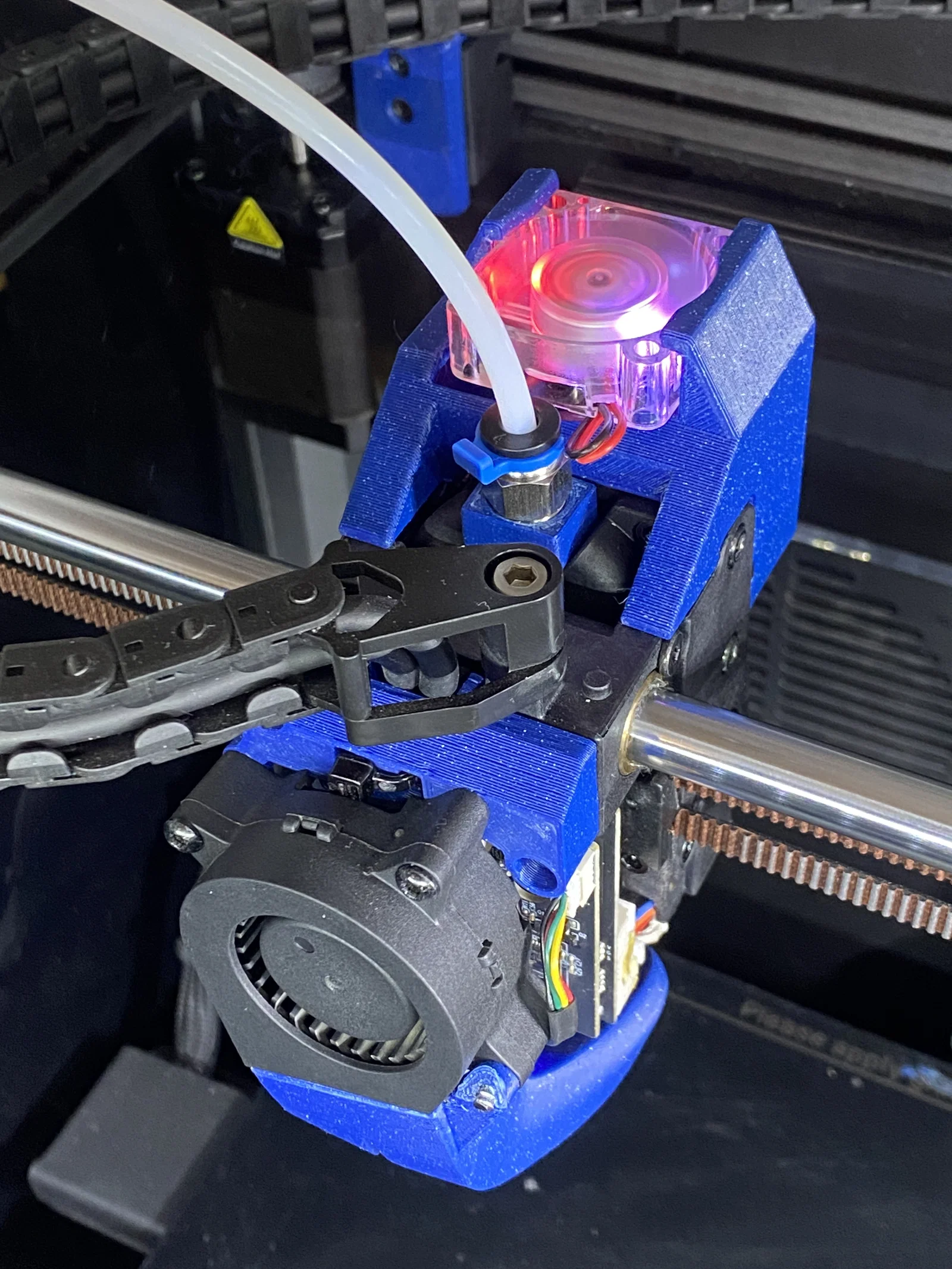

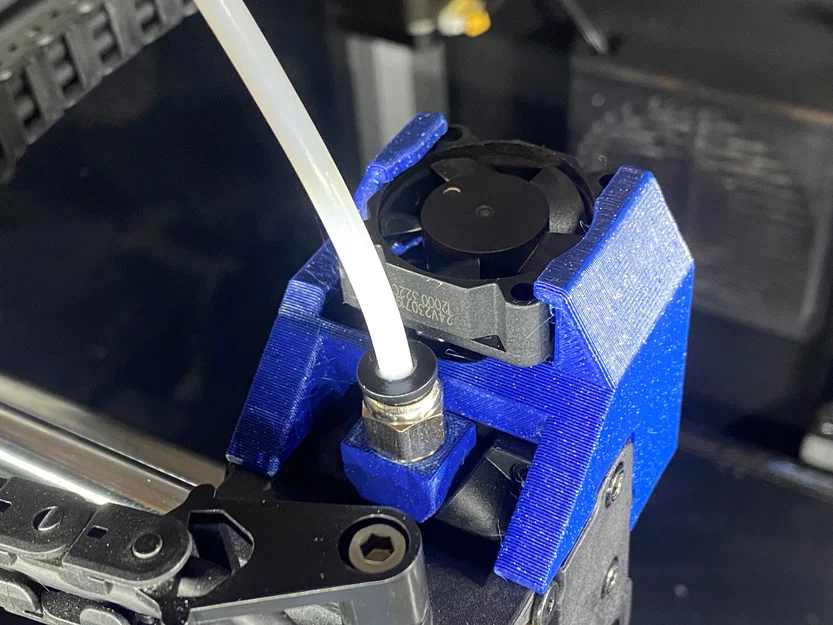

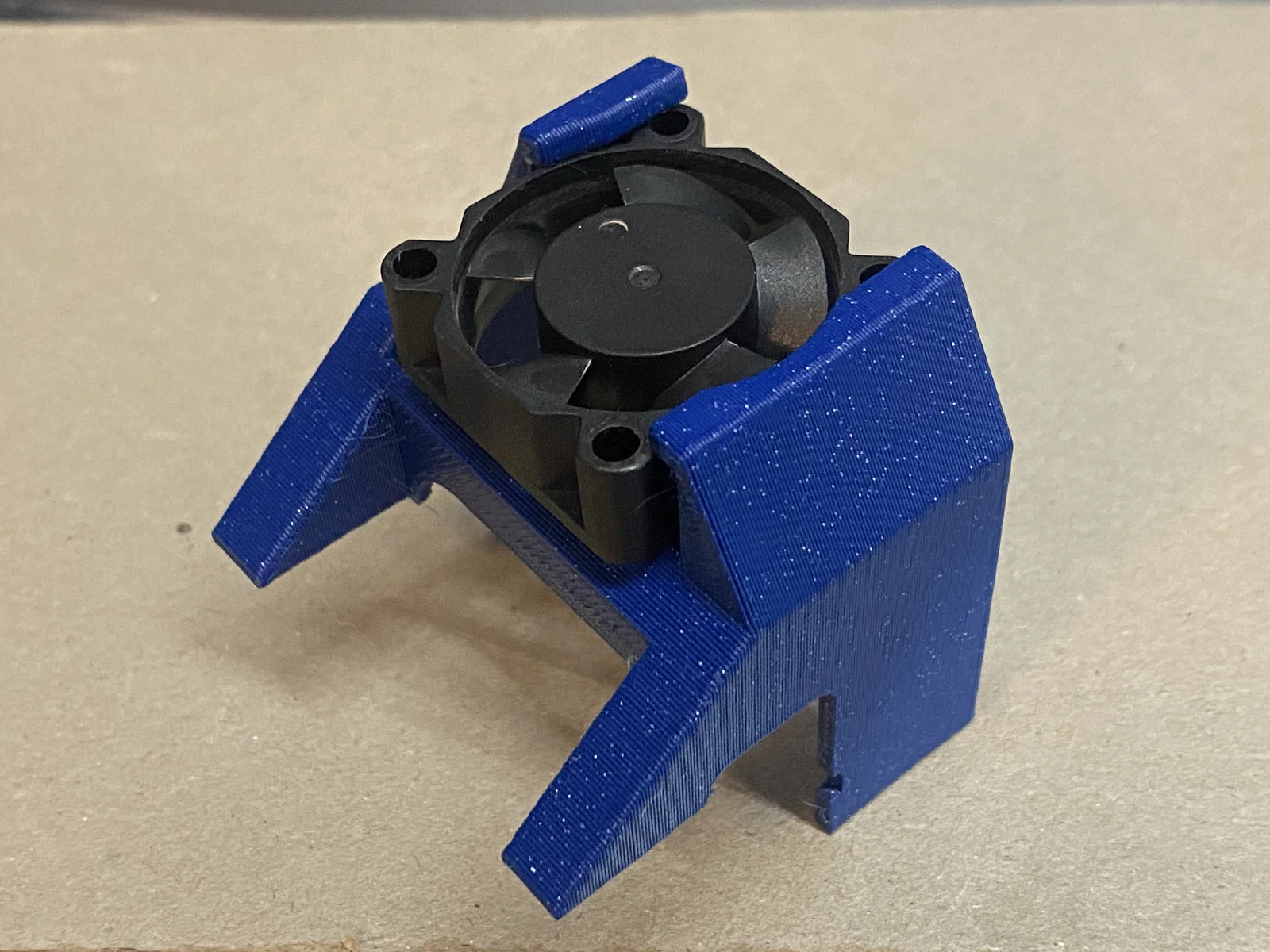

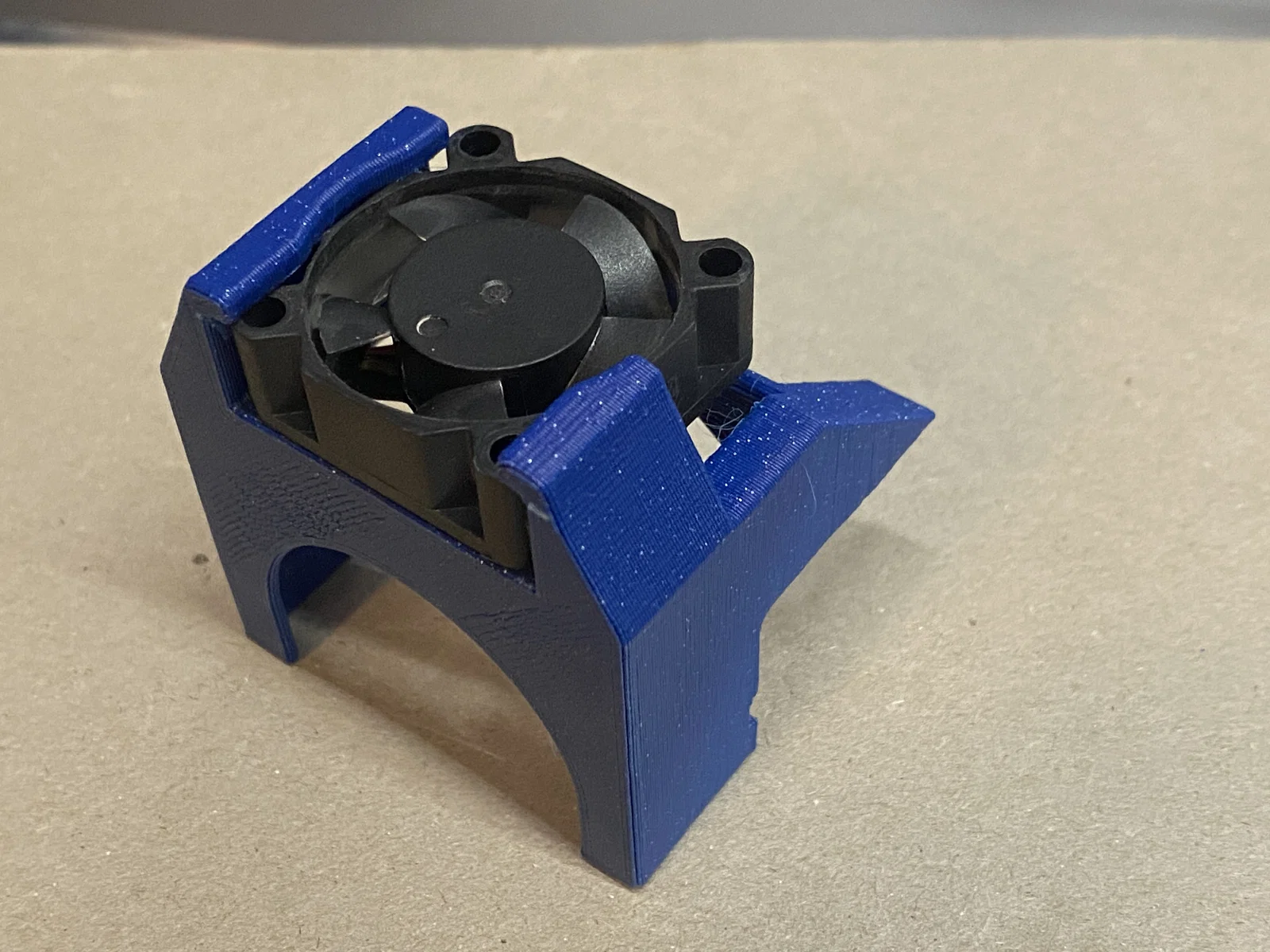

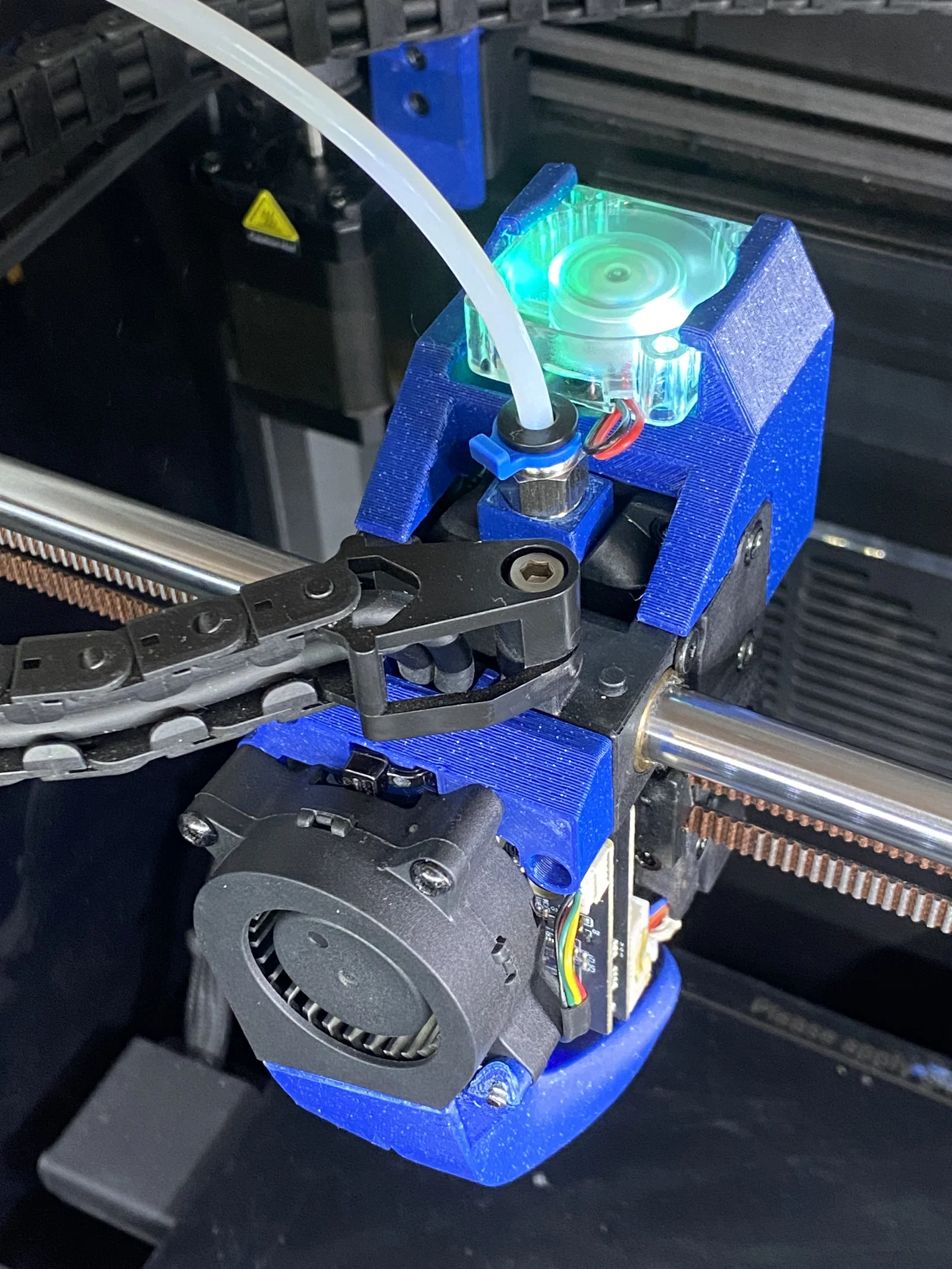

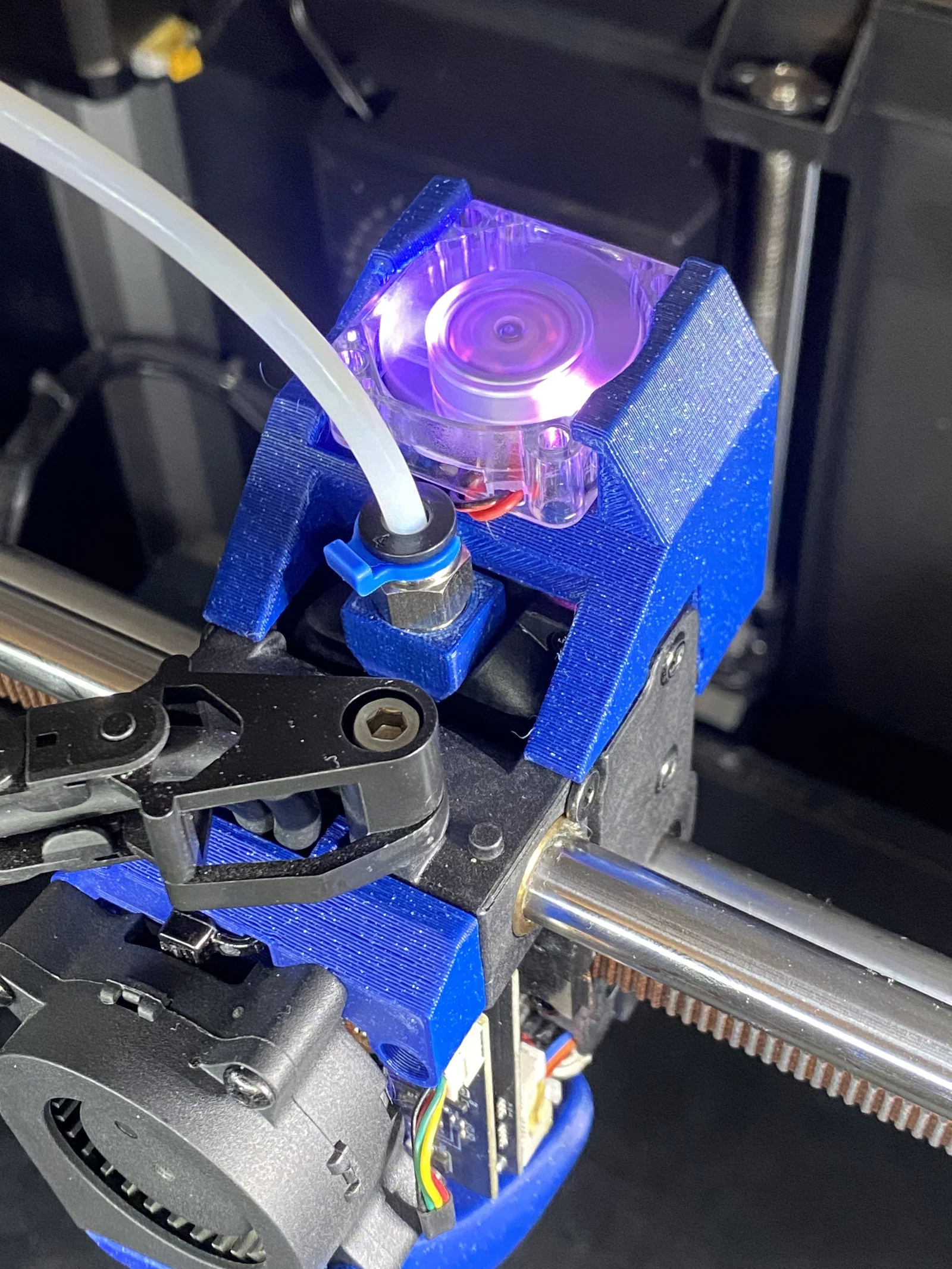

Đây là mod active cooling.

Có vài mẫu/remix khác cũng tương tự mẫu này. Mẫu này giúp tăng airflow quanh motor mà lại thêm ít trọng lượng nhất lên extruder. Theo mình thì mẫu này là ổn nhất.

Đi dây cho quạt sao cho đúng?

Bạn sẽ cần một quạt DC 3010 nhỏ. Điện áp sẽ tùy cách bạn đấu dây. Có 3 lựa chọn.

Option 1:

Nối (splice) dây để dùng chung nguồn với quạt DC 24v sẵn có đang làm mát extruder. Option này rủi ro cao nhưng cũng “đáng” nếu làm chuẩn. Rủi ro là bạn có thể làm hư dây quạt hiện có. Nhưng nếu làm đúng thì máy sẽ bật cả hai quạt khi extruder nóng và tắt cả hai khi đã nguội.

Để làm, bạn cần tháo cụm extruder tới mức có thể tiếp cận dây quạt ở bên trái cụm. Cẩn thận rạch lớp nhựa cách điện trên dây đỏ và dây đen. Sau đó splice dây của bạn vào. CẢNH BÁO! Mình từng làm chạy được, rồi bất cẩn làm chập dây đỏ và dây vàng bằng đồng hồ đo (voltmeter) và làm hỏng phần nào đó trong mạch điện. Mình phải đặt bo điều khiển extruder K1 thay thế. Mình cũng phải đặt thêm quạt thay thế. Model của quạt zin là EFC-03A24L (có trên amazon).

Sau mớ thiệt hại đó, mình bỏ cuộc và chuyển qua option 2.

Option 2:

Cắm vào khe 5v trống (empty 5v slot) dành cho cảm biến filament phụ trên extruder. Nguồn 5v này luôn bật nên quạt sẽ quay liên tục. Nhưng chạy 5v thì sẽ không ồn. Quạt 5v cũng sẽ không thổi mạnh bằng 24v.

Option này dễ hơn nhưng bạn vẫn phải độ dây cho vừa chân connector. Bạn cần connector 1.25 mm 3 pin (còn gọi là JST MX 1.25) nhưng đa số quạt 5v bạn mua ngoài lại là connector 2 pin lớn hơn. Mình chọn mua mấy quạt 5v này rồi thay qua đầu connector khác.

Cổng 3 pin 5v trên cụm extruder (bên phải). Từ trên xuống dưới là +5 v, ground, signal. Mình chỉ dùng +5 và ground.

Trong hình này bạn thấy connector (bên trái) đi kèm theo quạt 5v mình mua từ amazon. Connector bên phải là loại bạn cần để cắm vào cụm extruder. Nó tên là JST MX 1.25 (1.25 mm 3 pin) và bạn có thể đặt online.

Mình cắt một đầu connector cũ từ quạt khác, rồi hàn vào quạt mới.

Option 3:

Kéo dây về tận phía sau và tự cấp nguồn riêng. Bạn có thể gắn thêm đèn LED rồi cắm quạt chung với đường LED. Thêm một công tắc on/off riêng / jack cắm riêng, v.v.

Hướng dẫn in:

• Dùng filament chịu nhiệt. ASA hoặc ABS là ổn.
• Làm bản in nhẹ nhất có thể. Mình dùng mấy thông số sau:
  • nozzle .4
  • 2 perimeter walls
  • 10% lightening infill.

Lắp ráp:

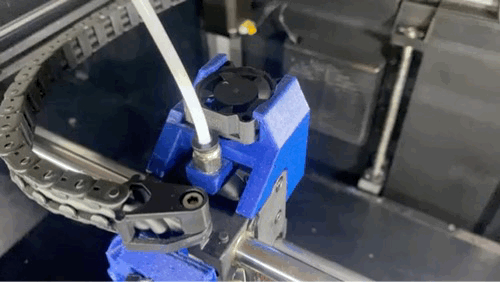

Trong gif này bạn sẽ thấy lắp rất nhanh.

1. Luồn dây quạt qua fan shroud
2. Trượt quạt vào đúng vị trí trên shroud
3. Cắm/nối dây
4. Bấm (snap) shroud vào đúng vị trí trên đỉnh cụm extruder.
