NexGen3D: Meshtastic ATAK BaseStation Pro - Heltec V3

Cập nhật 11/10/2024: Cuối tuần này mình sẽ upload một phiên bản cập nhật của model này (sau khi test kỹ mọi thứ). Mình có nắp pin phía sau mới có tích hợp công tắc nguồn, vì chế độ soft off của V3 vẫn ngốn điện. Mình cũng thêm khe thoáng cho phần case chính vì V3 chạy một thời gian là hơi nóng; với một số bạn có thể không sao, nhưng ở Úc thì nóng lên khá nhanh. Có lẽ cũng liên quan tới việc nó dùng điện khá nhiều. Nắp có công tắc vẫn tương thích với thân chính đời cũ, nên nếu bạn chỉ cần công tắc nguồn thì không nhất thiết phải in thân mới.

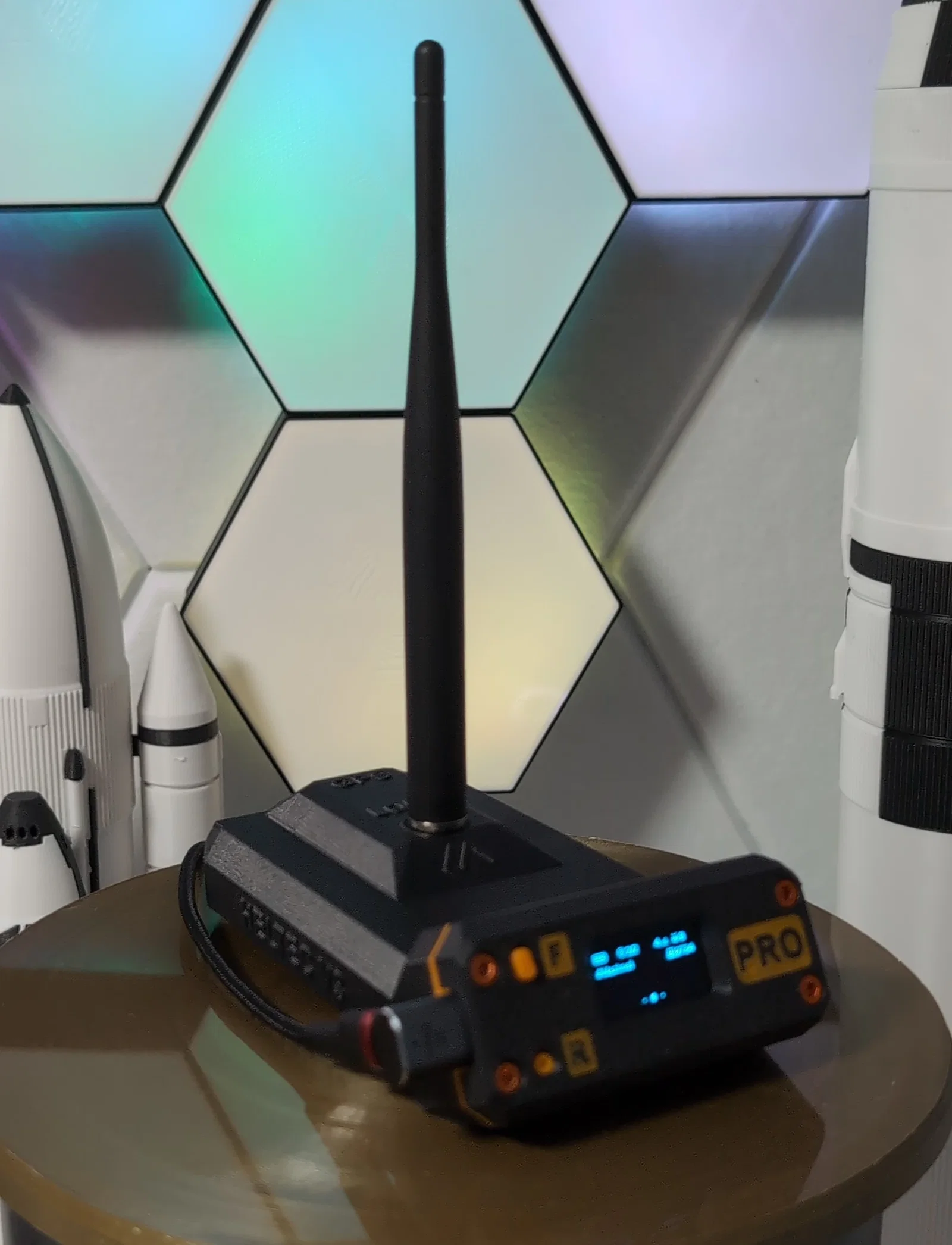

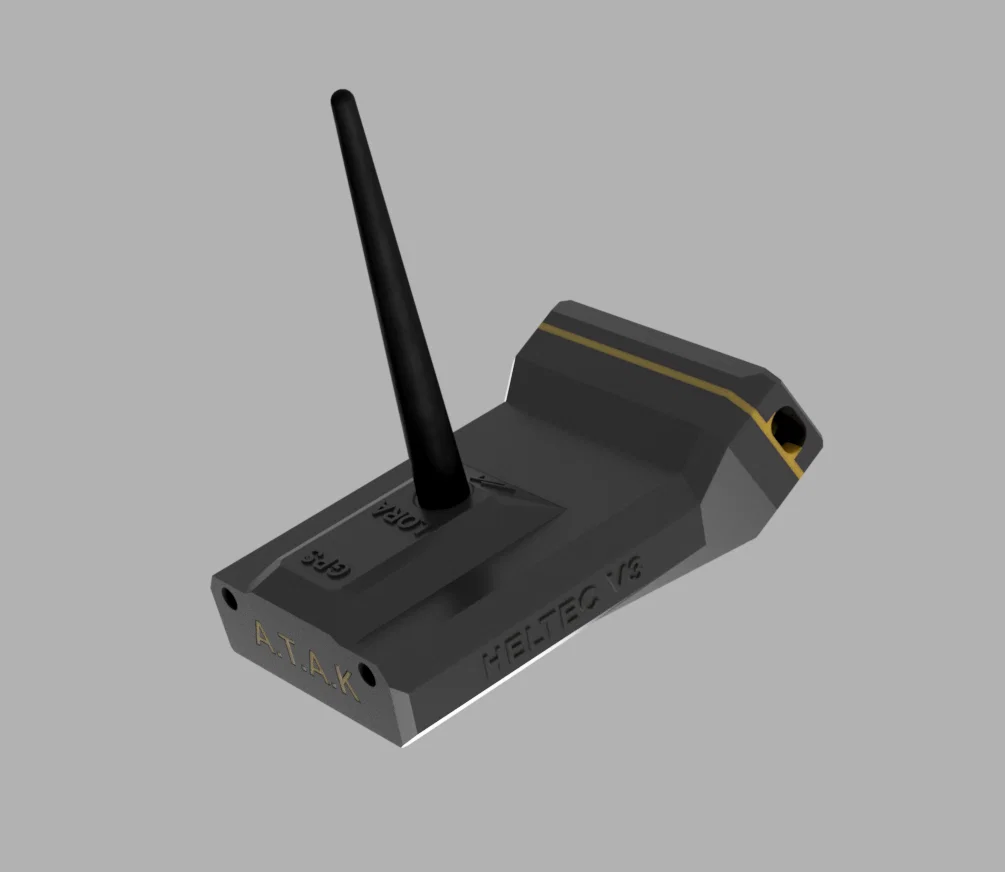

BaseStation Pro

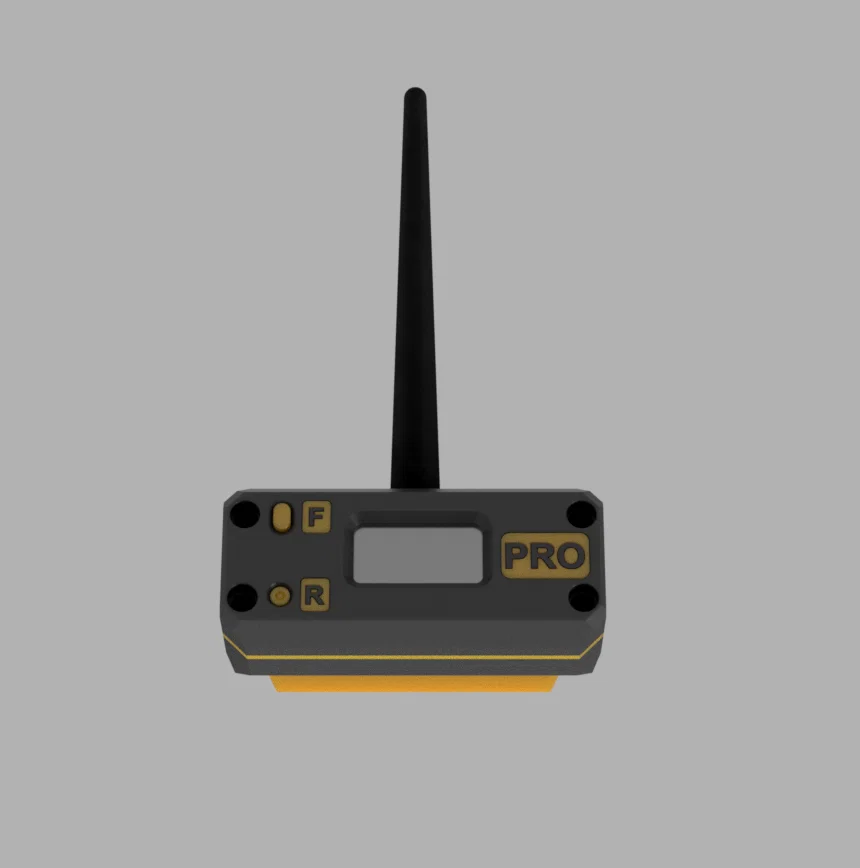

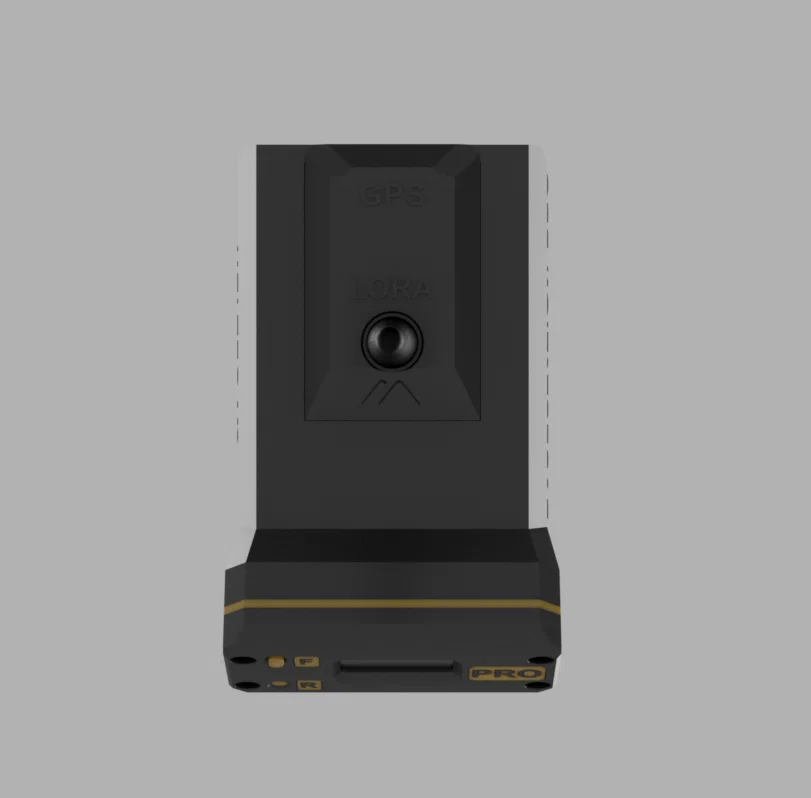

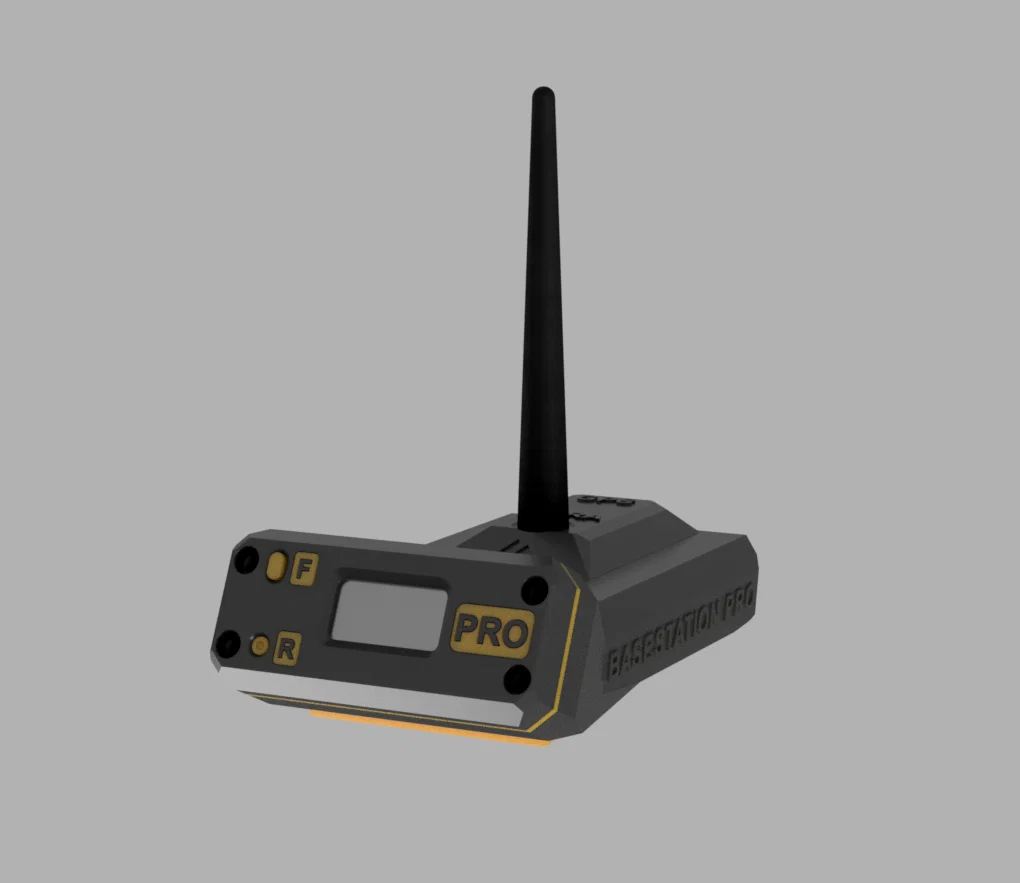

Case Meshtastic ATAK dành cho Heltec V3

BOM:

• 1 x Heltec V3
• 1 x GPS Module
• 1 x Antenna

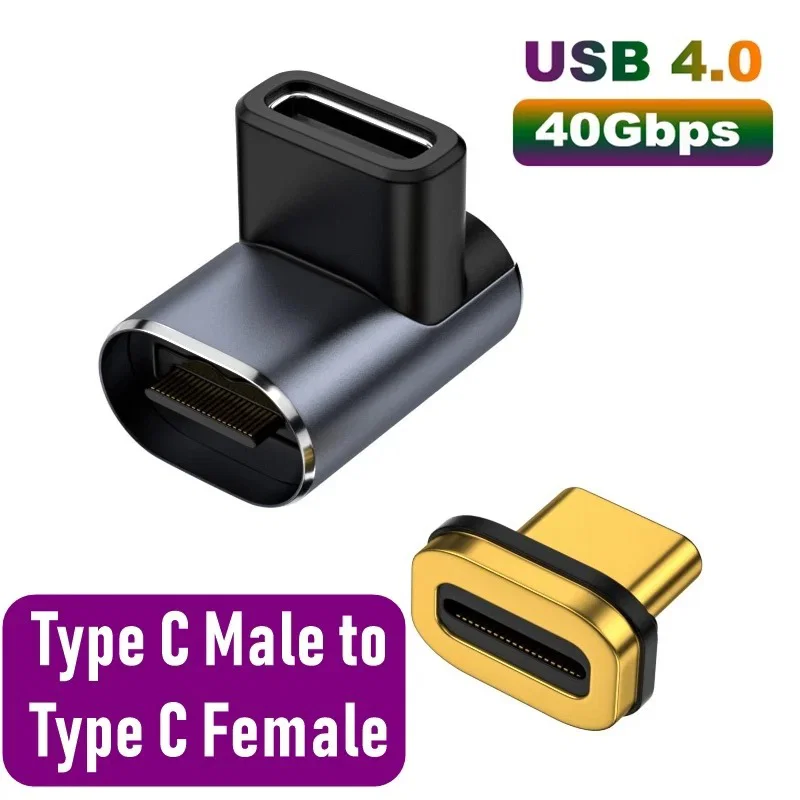

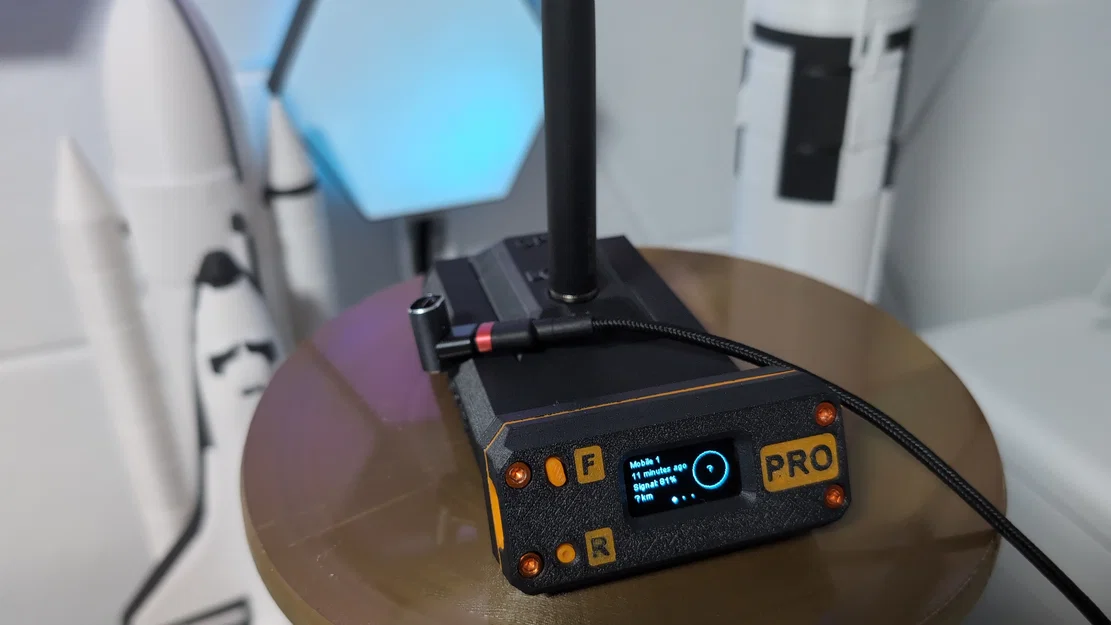

• 1 x Magnetic USB-C Connector (mình có đính kèm hình đúng loại)
• 1 x pin LiPo 12mm x 60mm x 90mm 8000mah (cứ tìm “126090”)
• 4 x M3 x 14mm SHS
• 2 x M3 x 10mm SHS
• 6 x M3 Brass Inserts

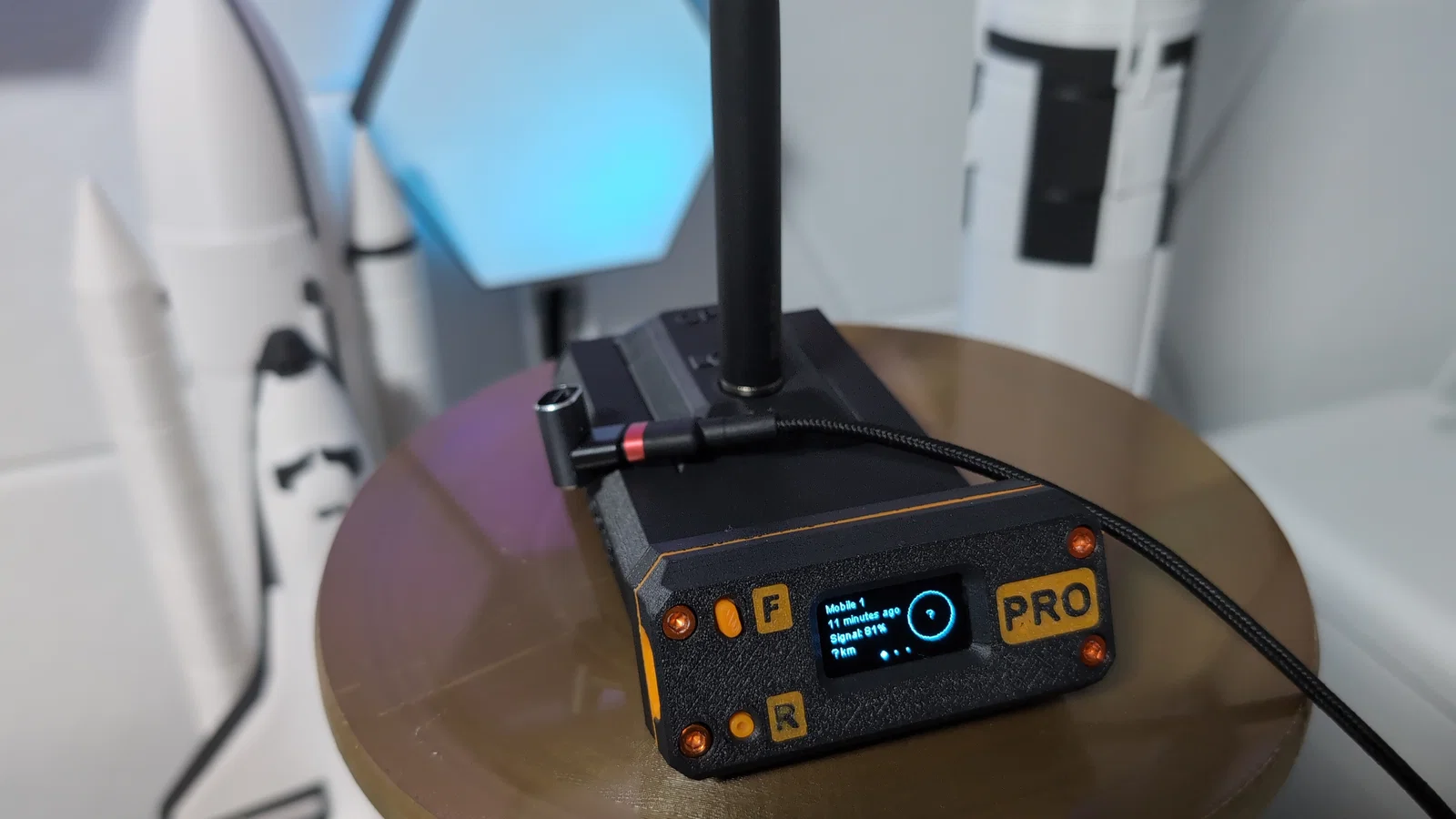

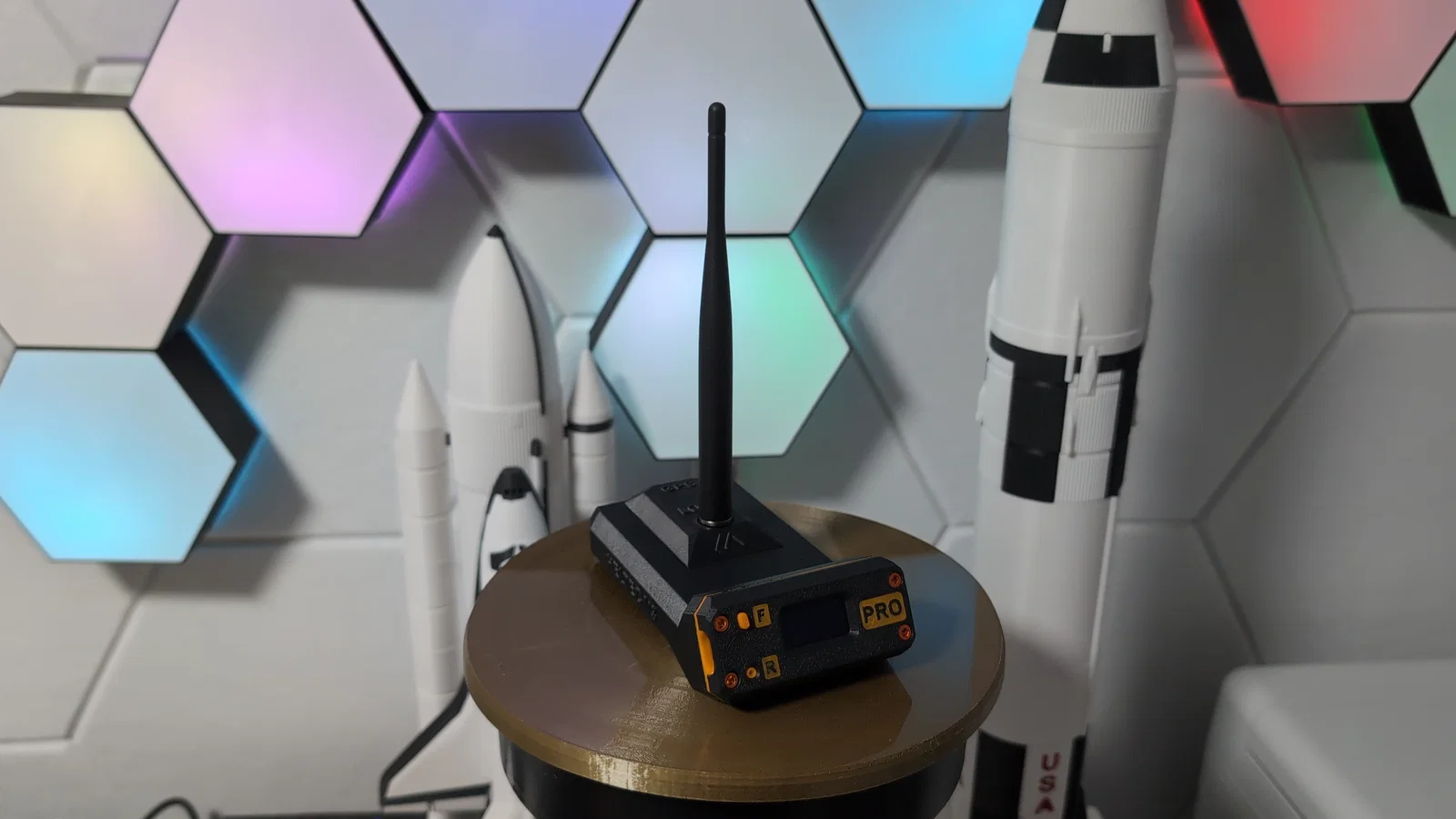

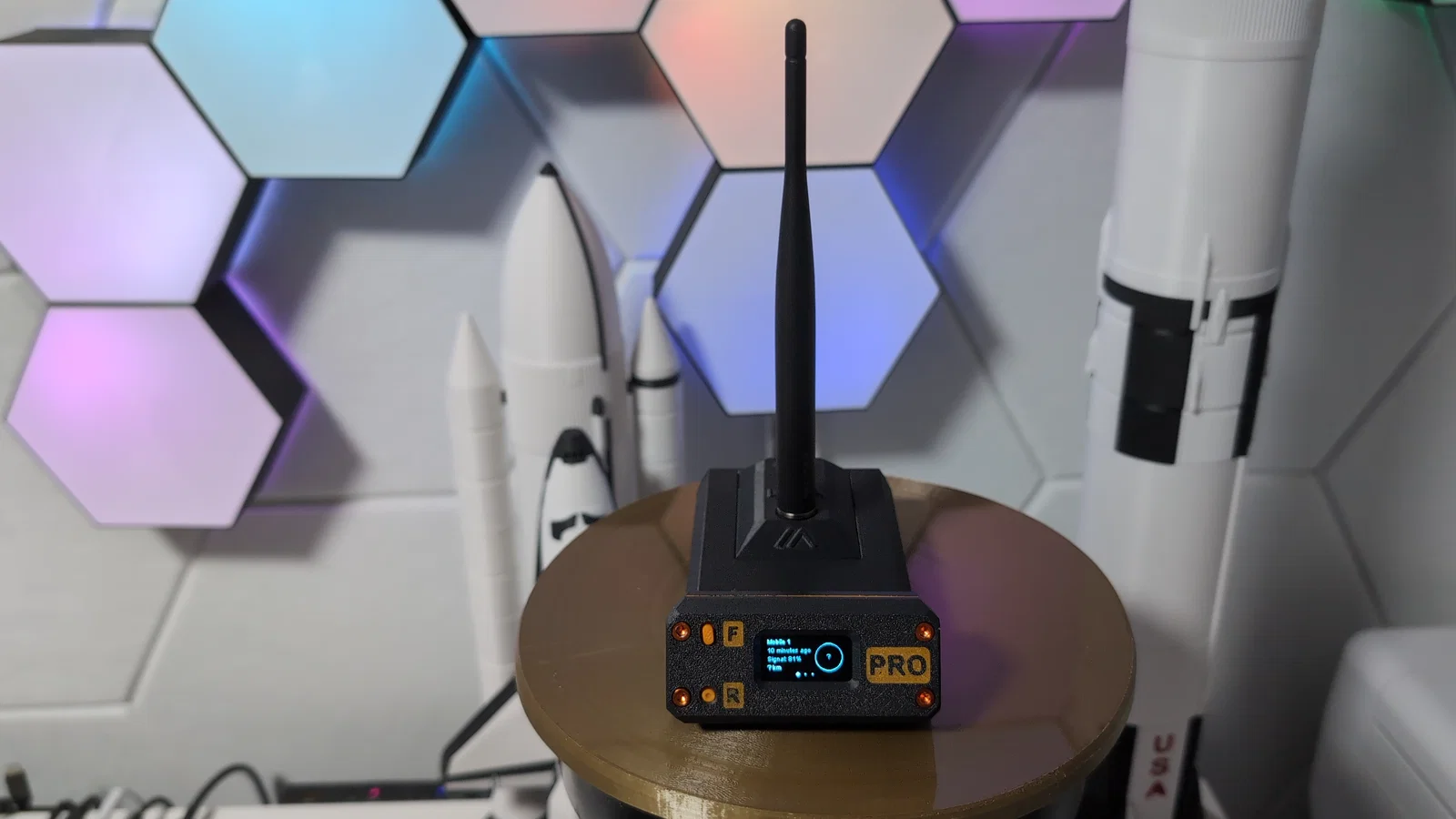

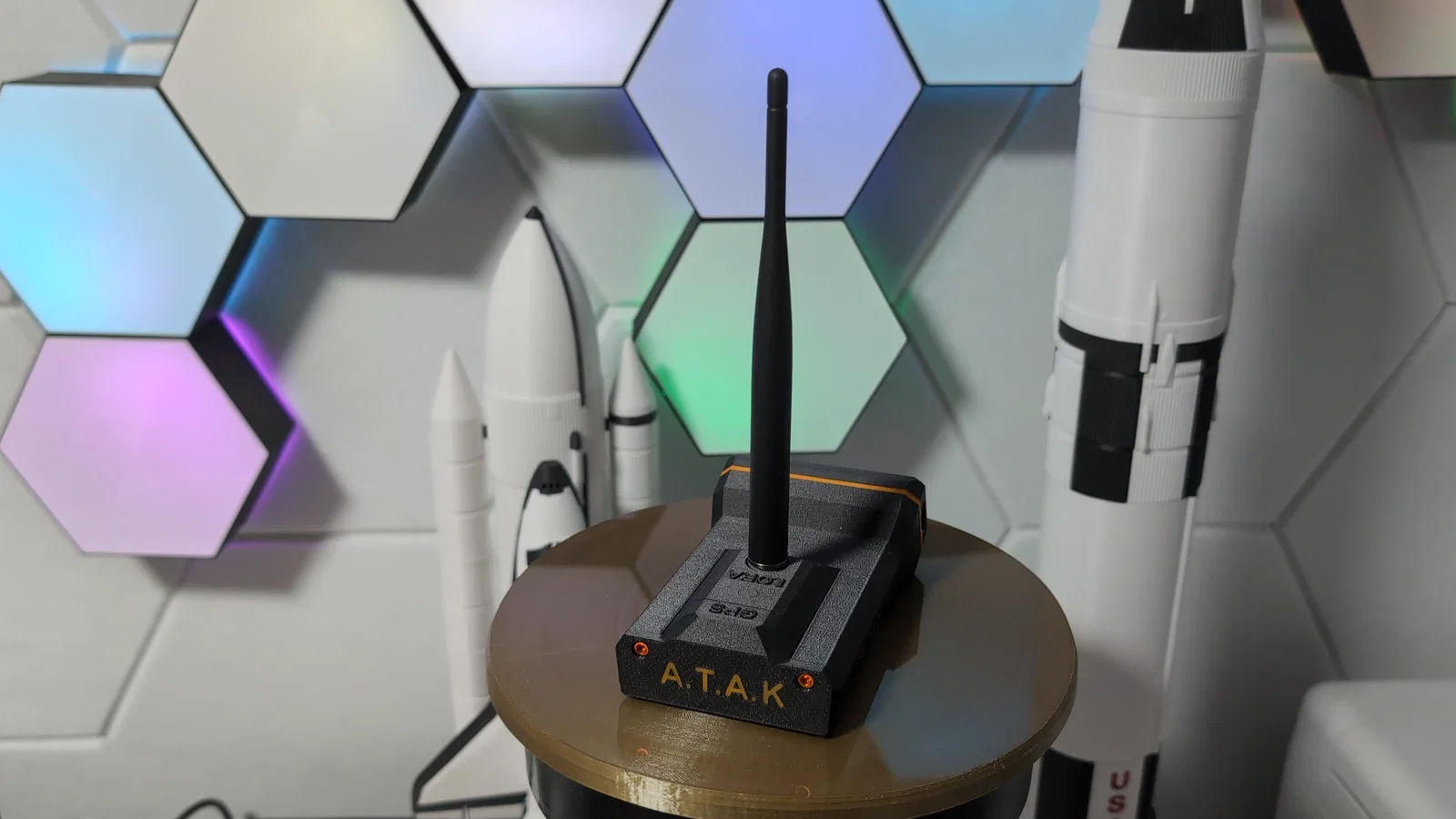

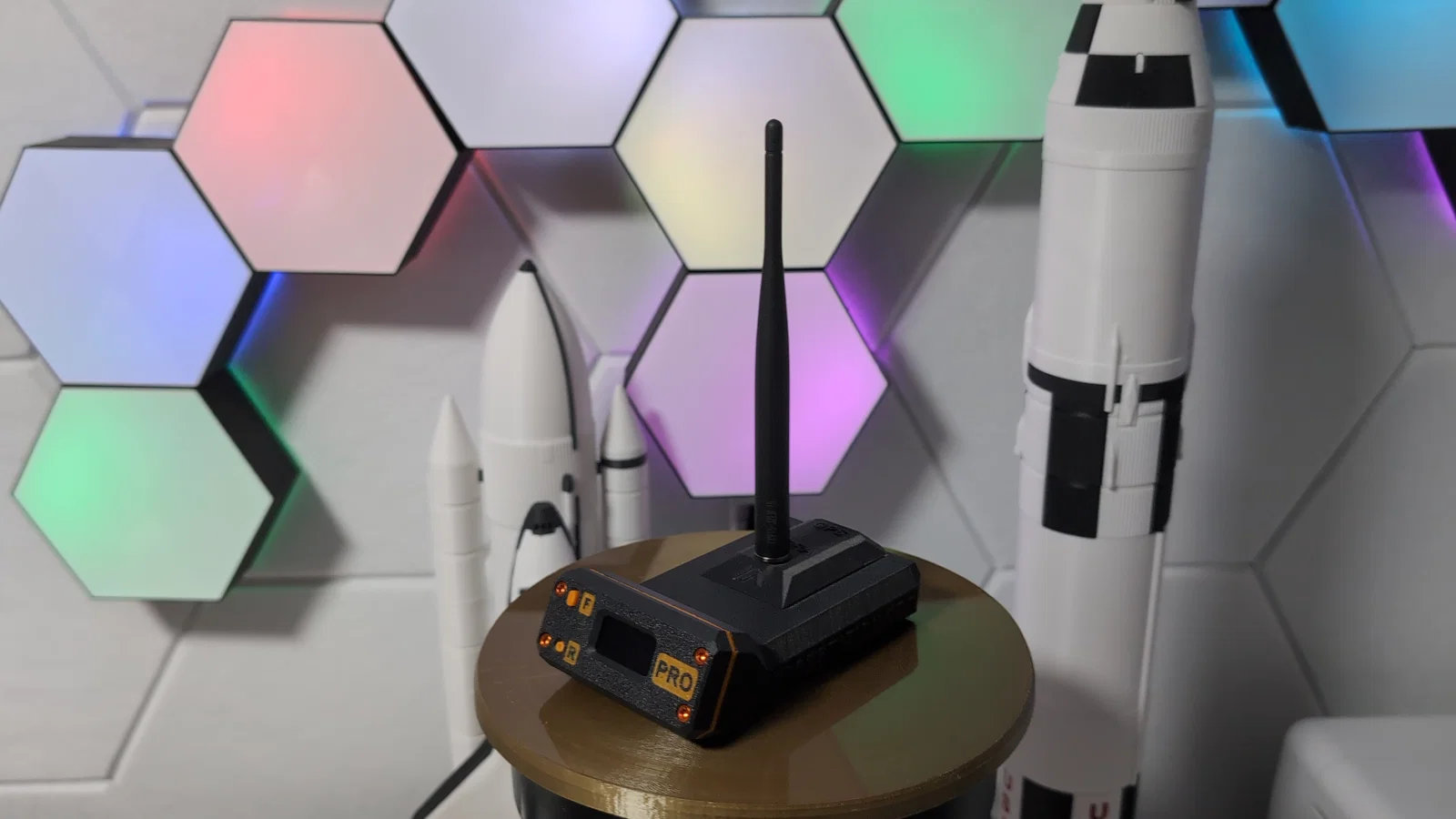

Mình thiết kế theo hướng nhìn kiểu “tương lai/quân sự”. Sẵn có một cục powerbank dung lượng lớn bị hư nên mình lấy pin trong đó ra dùng. Cấu hình này sẽ giúp basestation chạy gần 24 tiếng. Rất hợp nếu bạn đi cắm trại và muốn theo dõi mọi người, đồng thời tạo một beacon cho base camp để bạn (và người khác) dễ tìm đường quay lại bằng một thiết bị Meshtastic khác.

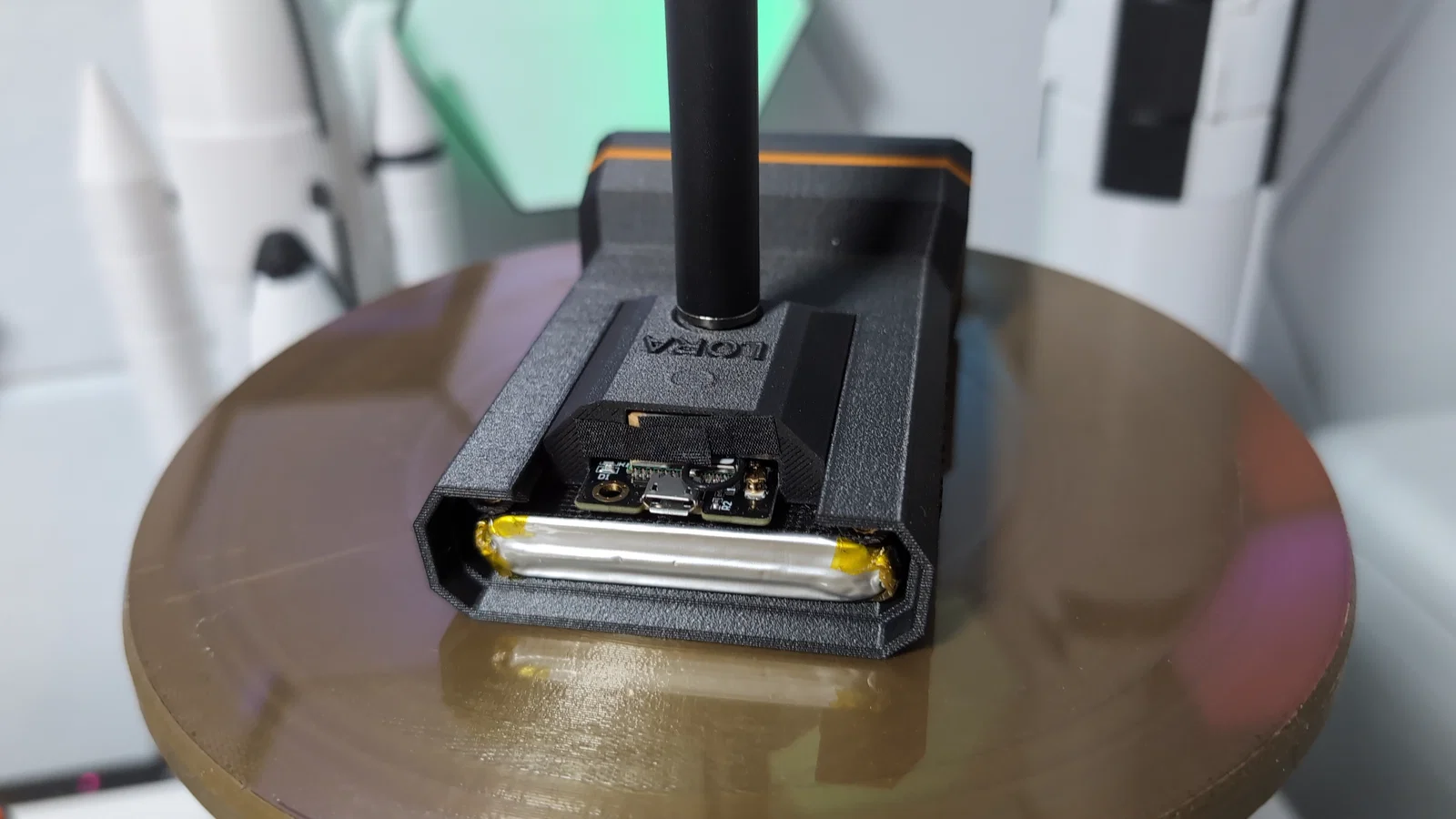

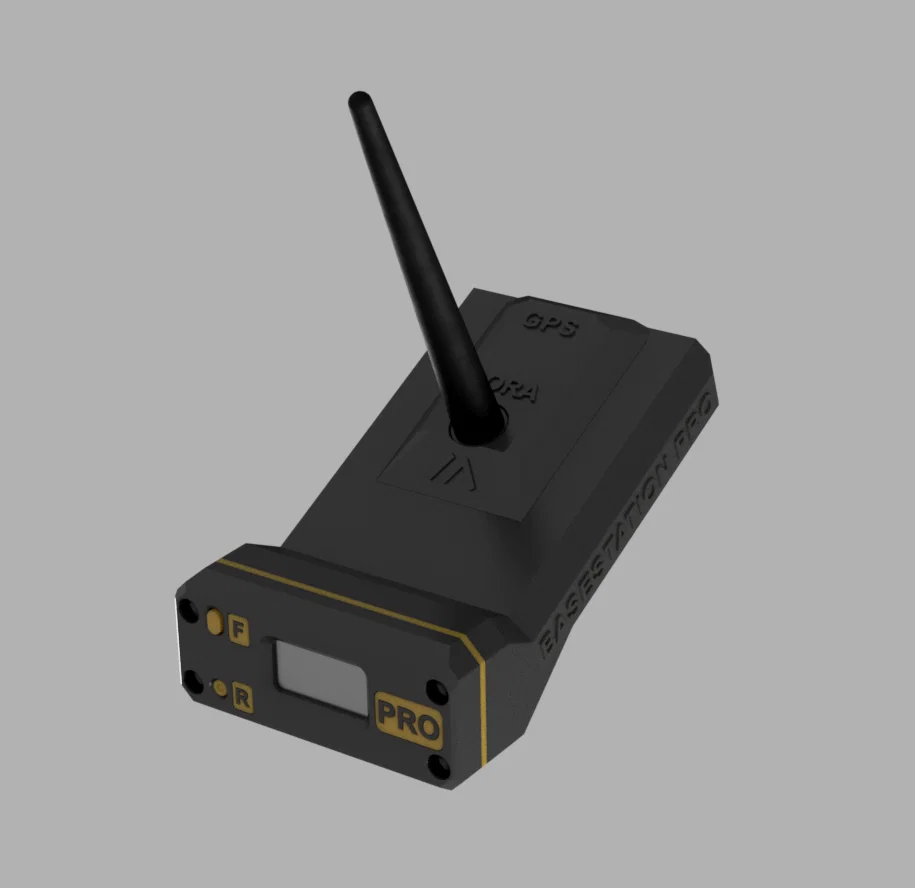

Mình khuyên nên ráp cụm Antenna trước, đưa nó vào thân chính, rồi trượt pack pin vào, lắp V3 (đúng vị trí nút bấm) vào face plate, sau đó nối GPS và pin.

Đi dây GPS Module: Mình nối VCC từ board GPS vào chân 3.3v trên Heltec V3, GND về GND, và TX từ board GPS vào Pin 46 trên Heltec V3. Sau đó vào app Meshtastic Android/iOS, mục GPS settings, chọn đúng pin đó là chạy. Nếu bạn gặp khó khăn thì cứ để lại comment, mình sẽ hỗ trợ trong khả năng.

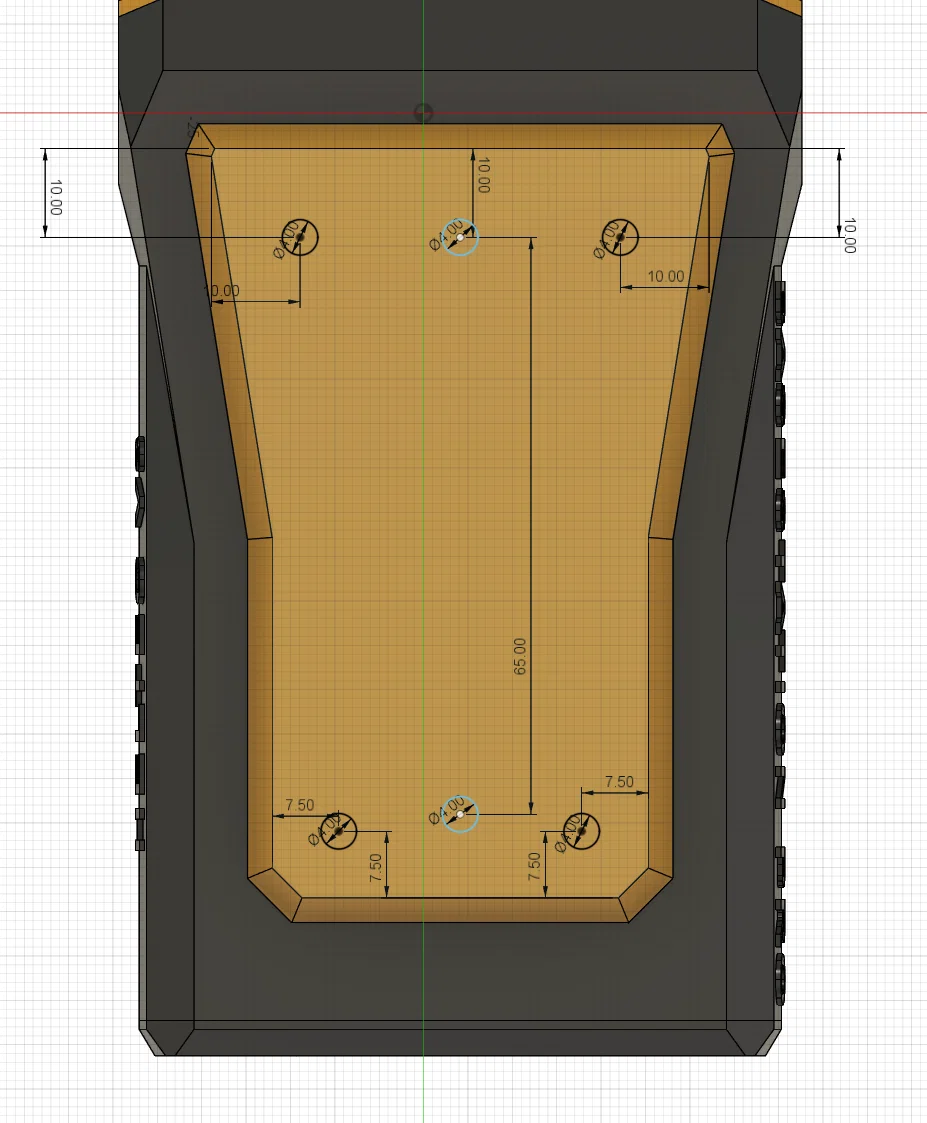

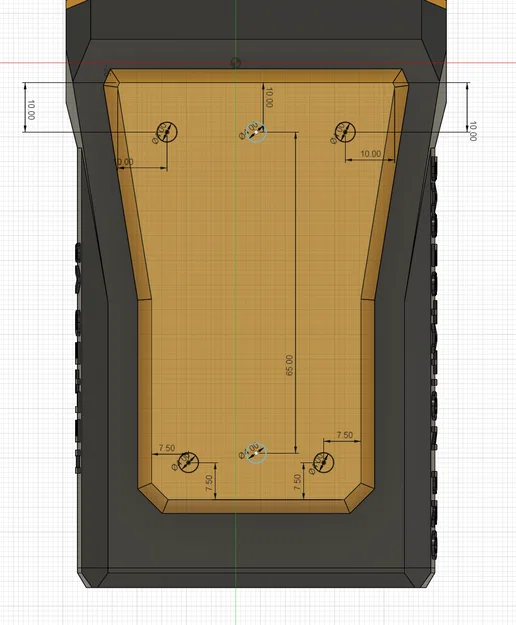

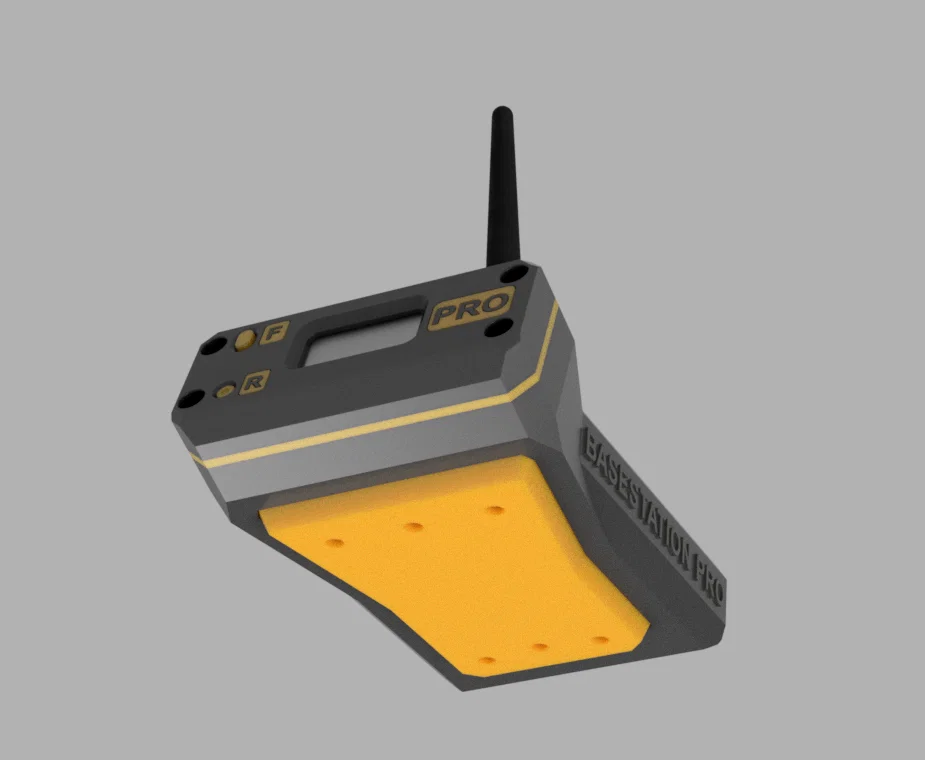

Bạn chỉ cần dùng Superglue để dán phần đế vào thân chính. Mình đã chừa sẵn lỗ để dùng heat inserts nếu cần. Mình có kèm một hình có kích thước nếu bạn muốn làm mount riêng để gắn lên xe. Mình cũng có thêm một tuỳ chọn chân TPU.

Mình có cung cấp file cho in multimaterial; mỗi part nằm ở thư mục riêng. Ví dụ face plate sẽ có thêm các file “accent”. Bạn chỉ cần kéo tất cả vào slicer cùng lúc, load như một item có nhiều parts, rồi đổi màu cho từng part theo ý.
