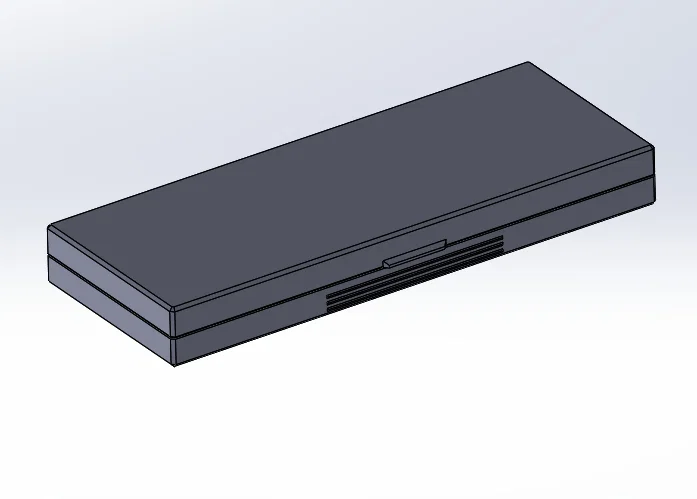

#0120 Hộp cứng Pinecil V1/V2(BB2) cho mỏ hàn mini [4 tip dài/ngắn]

*** Cảm ơn bạn đã ghé xem model này! ***

Nếu bạn thấy những gì mình đang làm hữu ích, cân nhắc mua mình ly cà phê, và ghé xem các model khác của mình biết đâu bạn sẽ thích cái nào đó!

**********

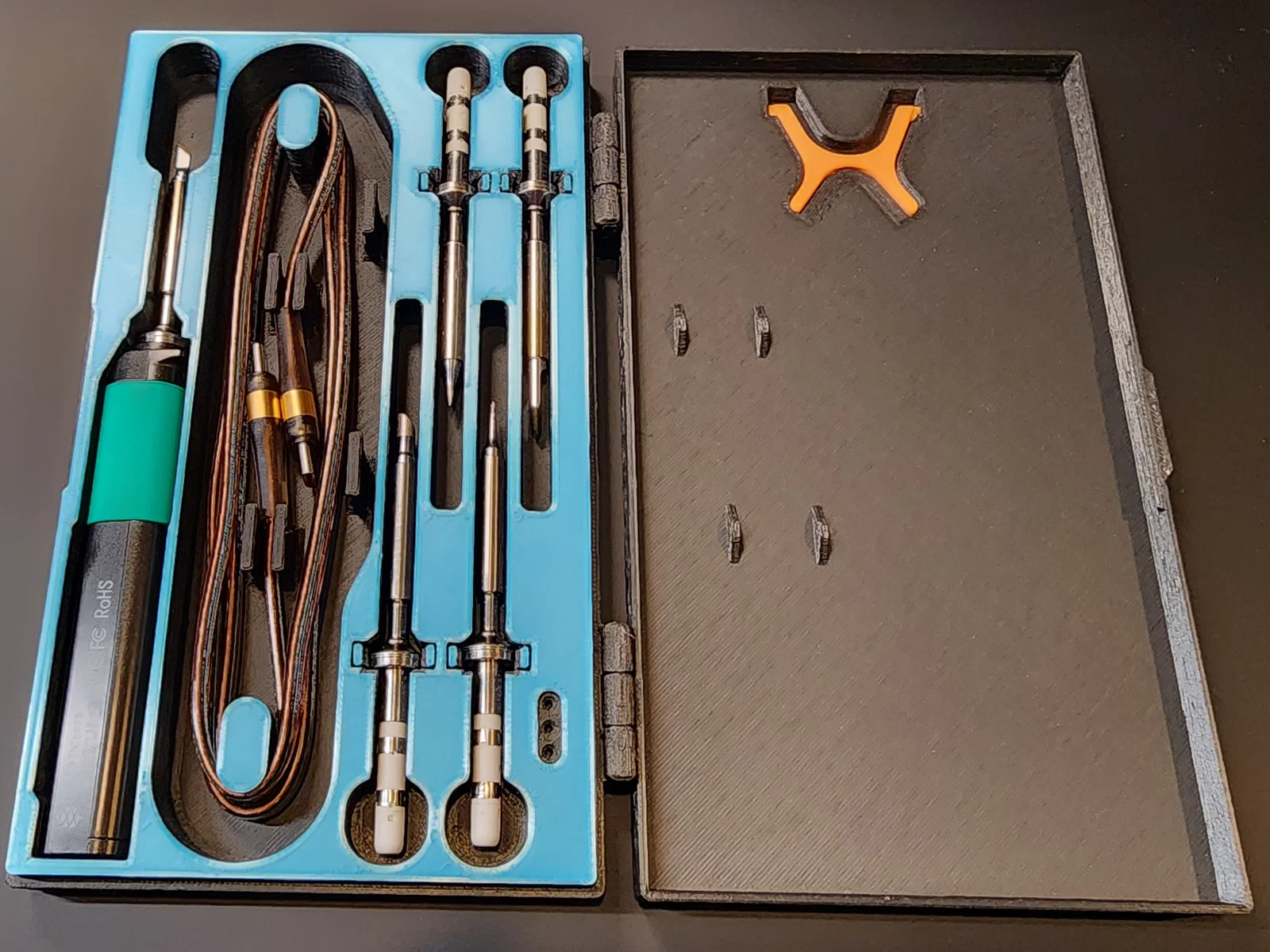

Các hard case này:

• Vừa với mỏ hàn Pinecil Smart Mini Portable và nhiều loại tip có thể gắn trực tiếp vào mỏ.
• Chứa được tối đa 4 tip hàn dự phòng (tổng cộng 5 tip).

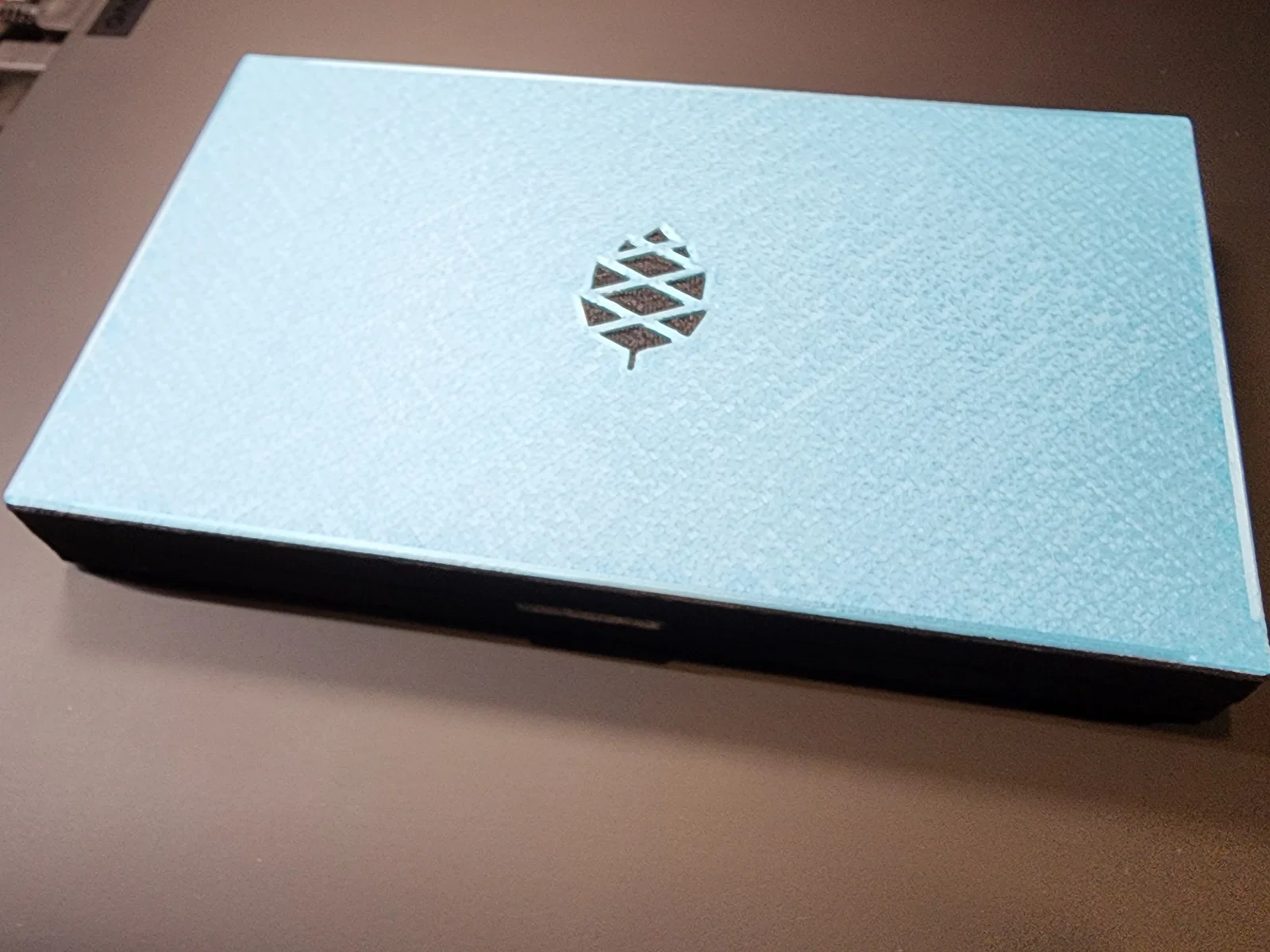

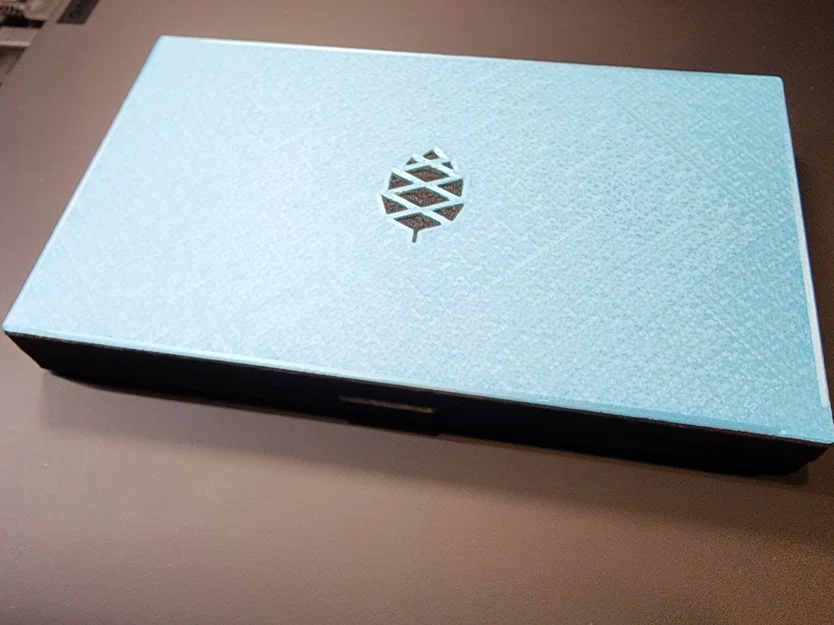

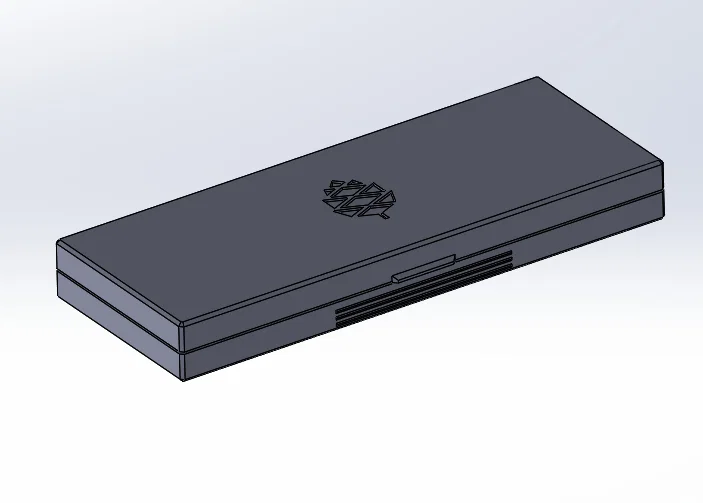

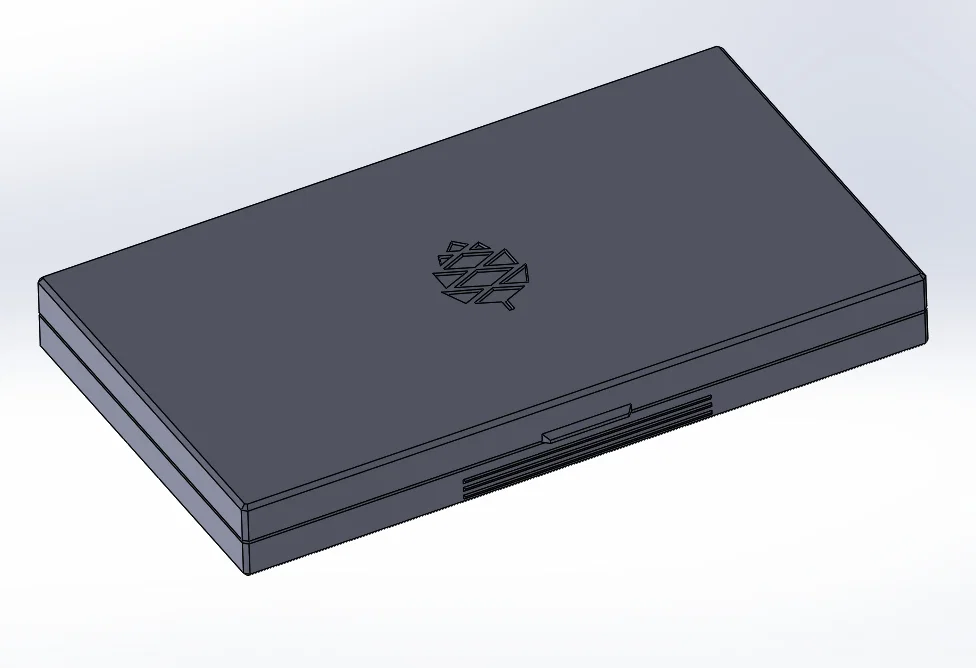

• Nắp có 2 phiên bản: có và không có logo Pine64.
• Có chỗ để vặn và cất 3 con ốc dự phòng.
• Có thêm một cái stand để kê mỏ hàn — dùng để đặt nghỉ giữa các lần hàn hoặc chờ nguội.

Cũng bao gồm:

• Một test part cho ngăn tip hàn để kiểm tra có vừa các tip Pinecil-compatible (after-market) của bạn không.
• Một test part cho ngăn tay cầm mỏ hàn để test độ vừa với mỏ Pinecil “knock-off” của bạn.
• Một test part cho cáp USB-C để test độ vừa với loại cáp không nằm trong danh sách bên dưới.

Nếu bạn muốn một hard case có thể cất tới 8 tip dự phòng, xem mẫu này.

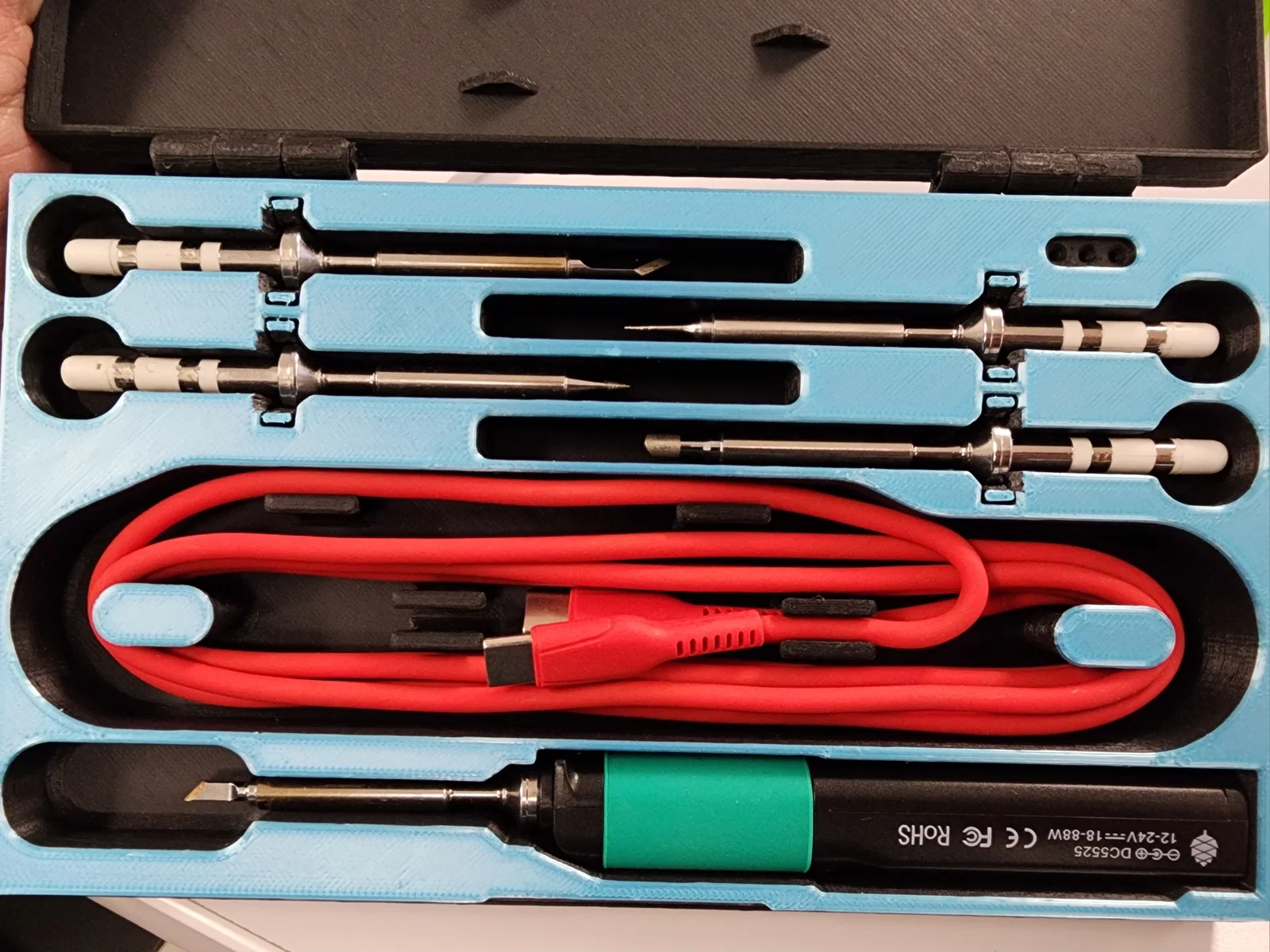

Hộp này vừa với các part number sau:

1. Mỏ hàn Pinecil BB2 (V2)
2. Pinecil - TIPK1 (bộ 4 tip dài - gross)
3. Pinecil - TIPK2 (bộ 4 tip dài - fine)
4. Pinecil - TIPS3 (bộ 4 tip ngắn - gross)
5. Pinecil - TIPS4 (bộ 4 tip ngắn - fine)

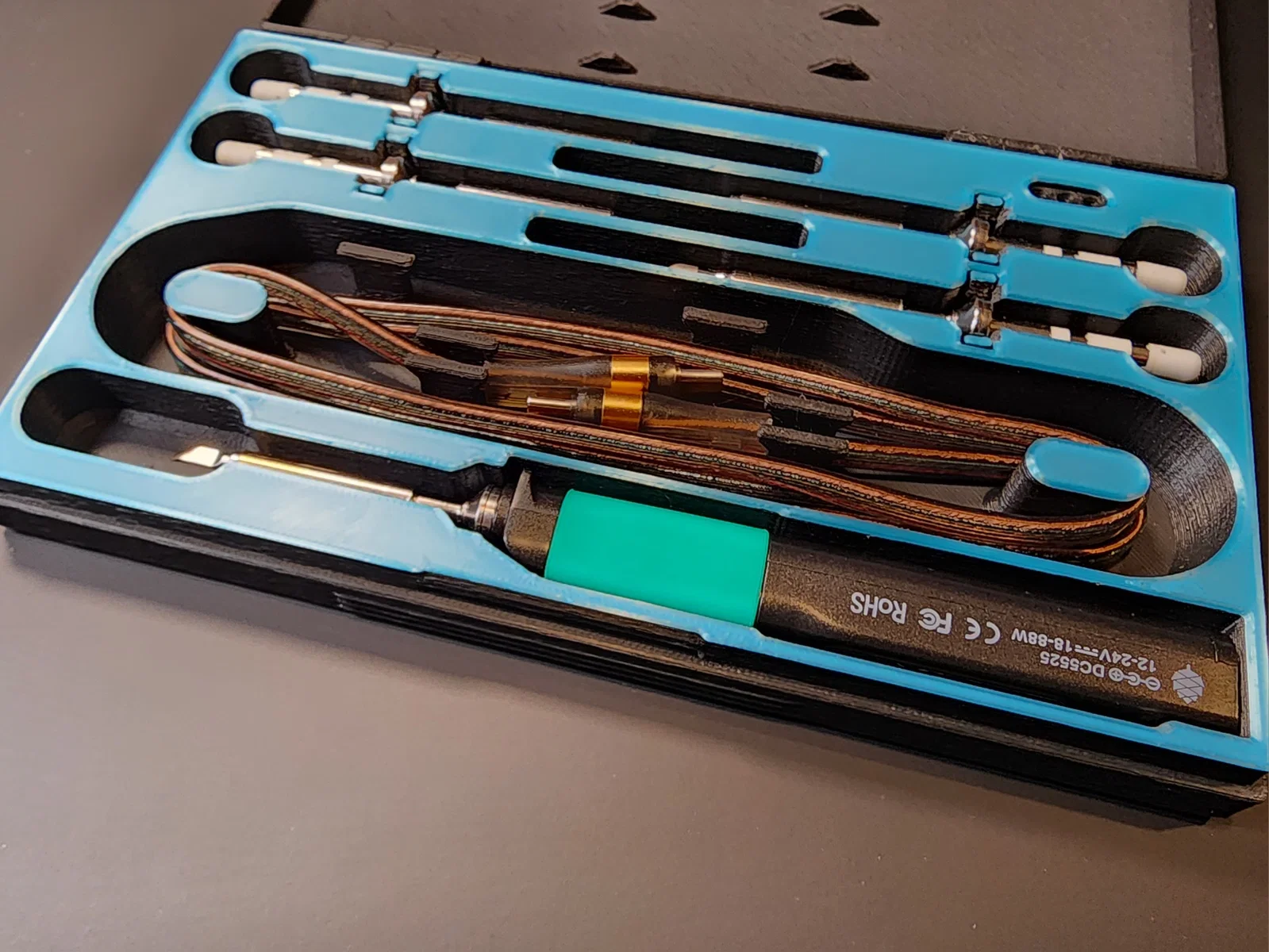

6. Pine64 - cáp USB-C 59in/1.5m (xem hình đính kèm để tham khảo cách đi dây khuyến nghị)
7. Amazon - cáp USB-C, 3.3 ft/1m (xem hình đính kèm để tham khảo cách đi dây khuyến nghị)

Lưu ý về cáp:

Ngăn cáp này có thể chứa nhiều loại cáp USB-C khác nhau nhưng mình chỉ test với các loại được liệt kê ở trên. Có kèm test part để bạn kiểm tra xem cáp của bạn có vừa không. Có thể bạn sẽ cần thử vài kiểu đi dây khác nhau để tìm ra cách phù hợp với cáp của mình.

Lưu ý: @imanstl đã test case này và xác nhận vừa với mỏ hàn Pinecil V1 và các tip của Pine64 nữa.

LƯU Ý: CHƯA test với bất kỳ mỏ Pinecil “knock-off” nào, nên không đảm bảo sẽ vừa với các bản nhái; tuy nhiên có kèm test parts để bạn thử nhanh, không tốn nhiều filament.

Tính năng:

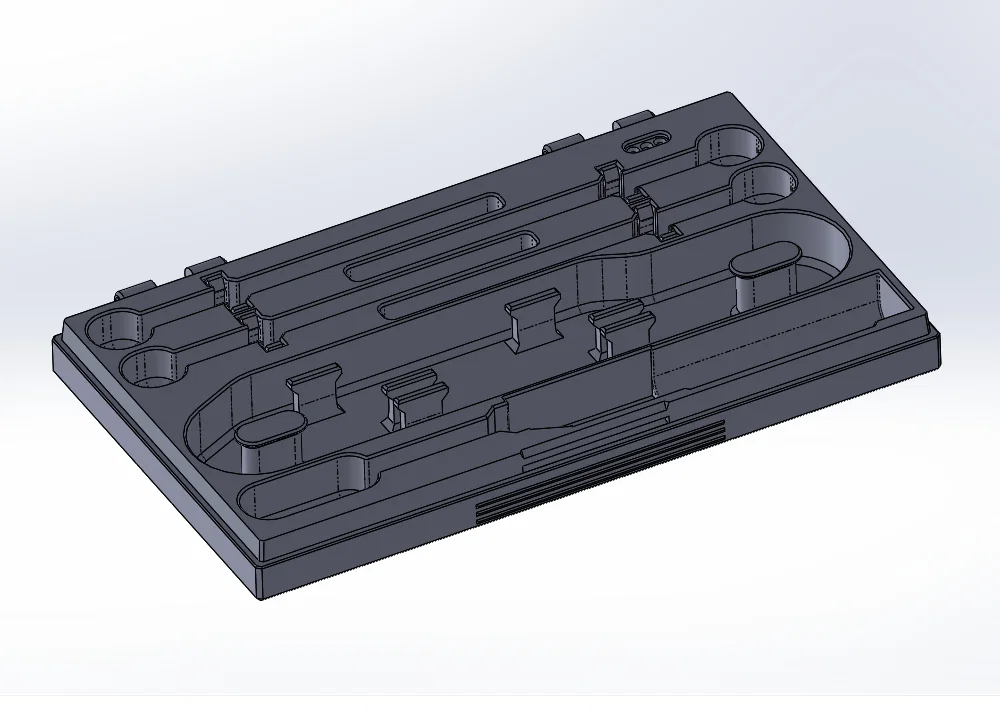

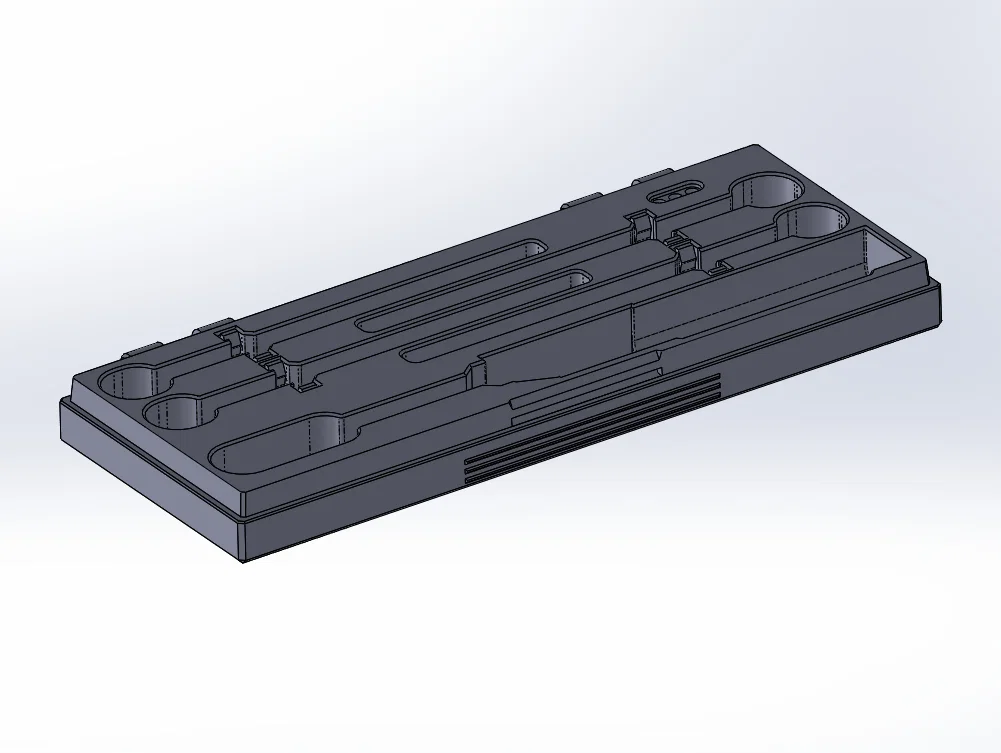

1. Thiết kế tối ưu không gian nhưng vẫn bảo vệ mỏ hàn và tip rất tốt để mang đi.

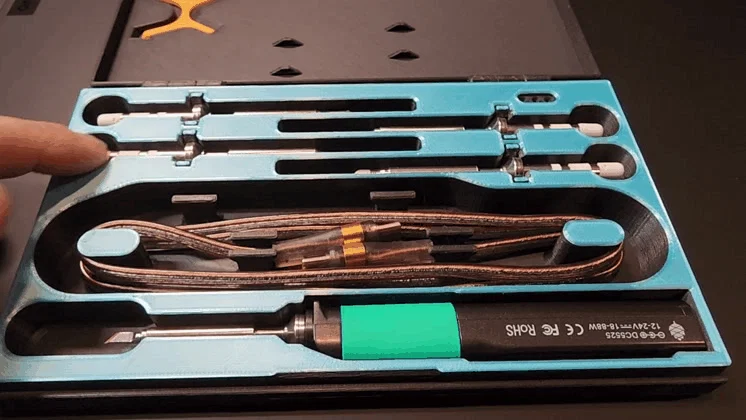

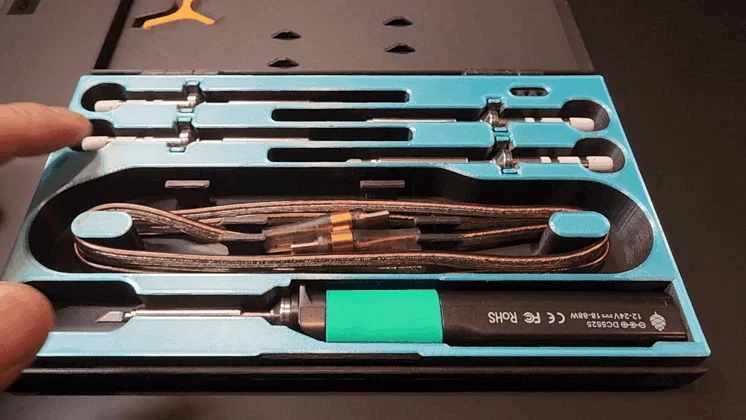

2. Mỗi ngăn tip có cơ chế EJECT bằng 1 ngón tay:

   1. Ấn vào phần đuôi phía sau để tip nghiêng LÊN, giúp bạn nhìn và xác nhận đúng tip mình cần.
   2. Thả ra để cơ chế tự nghiêng phần đuôi LÊN cho bạn dễ lấy.
   3. Các ngàm (snaps) làm phần việc này — đồng thời giữ tip chắc khi cất.

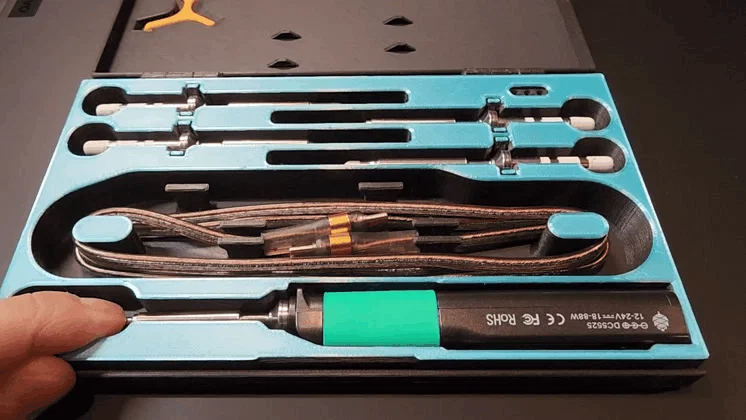

3. Mỏ hàn dạng portable được thiết kế để cất khi đã gắn sẵn một tip (bất kỳ tip nào trong danh sách trên).

   1. Ấn xuống phần tip để tay cầm mỏ hàn bật nghiêng LÊN cho bạn cầm lấy — thêm một điểm hay nữa!

4. Nắp (Lid) và thân (Case) in rời để bạn dùng một đoạn filament làm chốt bản lề. Cách này giúp việc sửa chữa hoặc thay thế từng phần dễ hơn khi cần.

   5. Sau khi luồn filament qua bản lề, cắt đầu còn lại sao cho chừa khoảng 1mm nhô ra. Sau đó thật cẩn thận: làm nóng một dụng cụ đầu phẳng (ví dụ lưỡi x-acto), rồi ấn mạnh lên đầu filament để dẹt ra, khóa cố định tại chỗ.

   **MẸO - để giảm nguy cơ làm cháy/ám case:** hãy tập thao tác hơ nóng và dập với đoạn filament rời trước, rồi hãy làm khi nó đã được luồn vào bản lề của case.

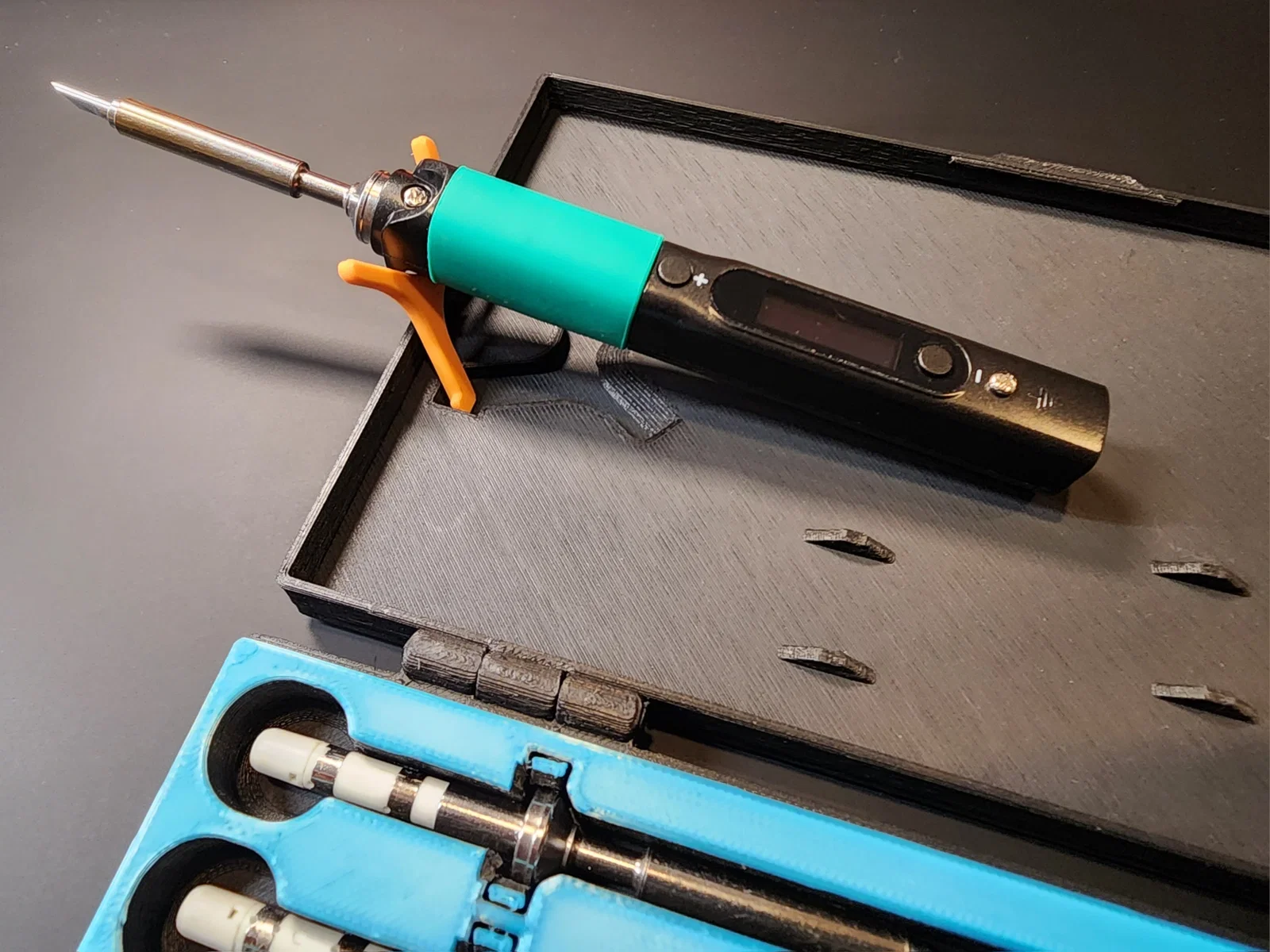

  6. Cũng có kèm một stand kê mỏ kiểu nâng lên (tilt-up) để đặt mỏ khi cần.

   **Lưu ý:** _**KHÔNG**_ đặt phần trục/tip **ĐANG NÓNG** lên stand; chỉ đặt phần _tay cầm_ của mỏ hàn.

Khuyến nghị in:

1. PLA rất phù hợp cho model này.
2. In layer 0.2mm, nozzle 0.4mm.
3. Khuyến nghị mạnh: Brim 3–5mm và các phần trợ bám (adhesion helpers) có sẵn ở các góc.

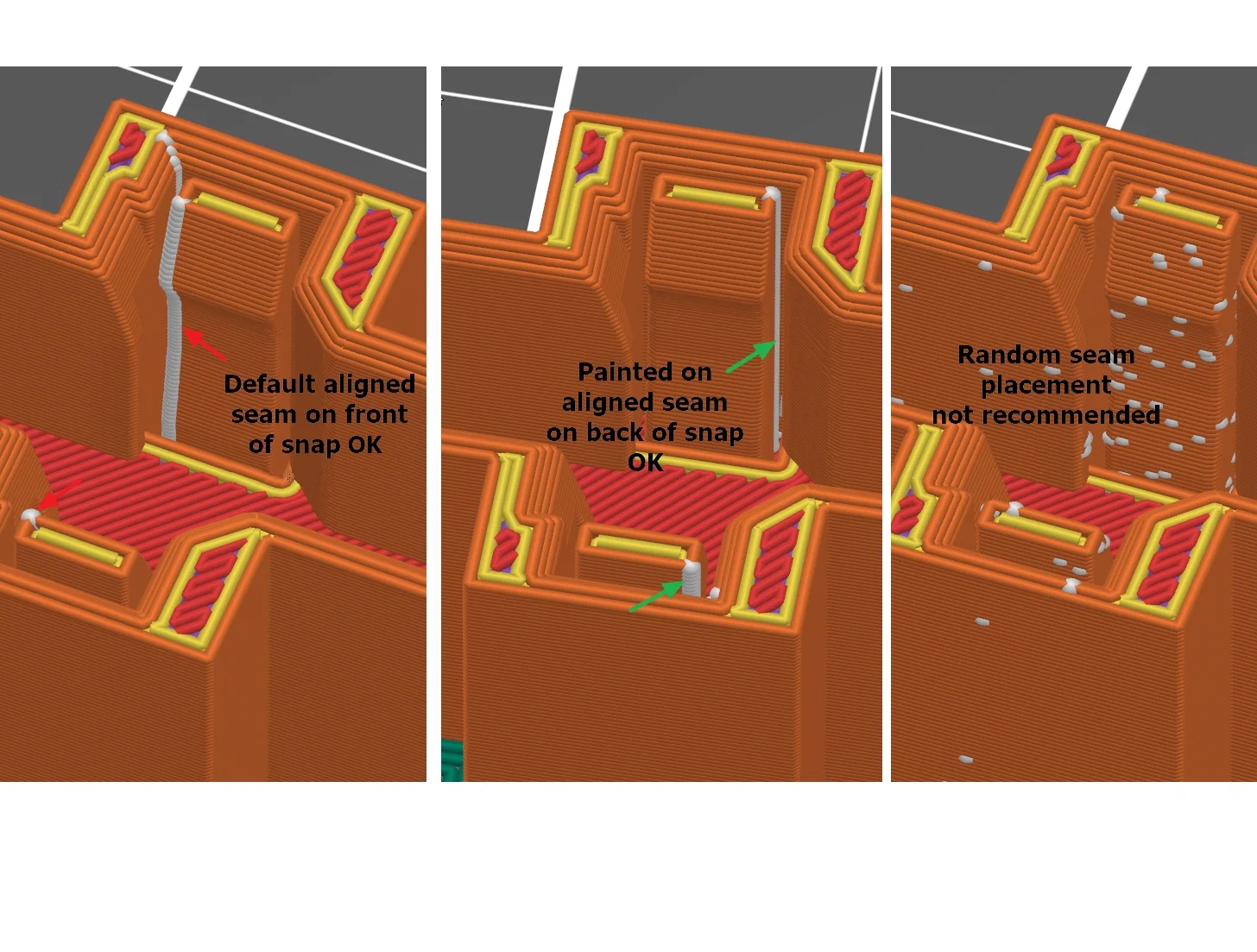

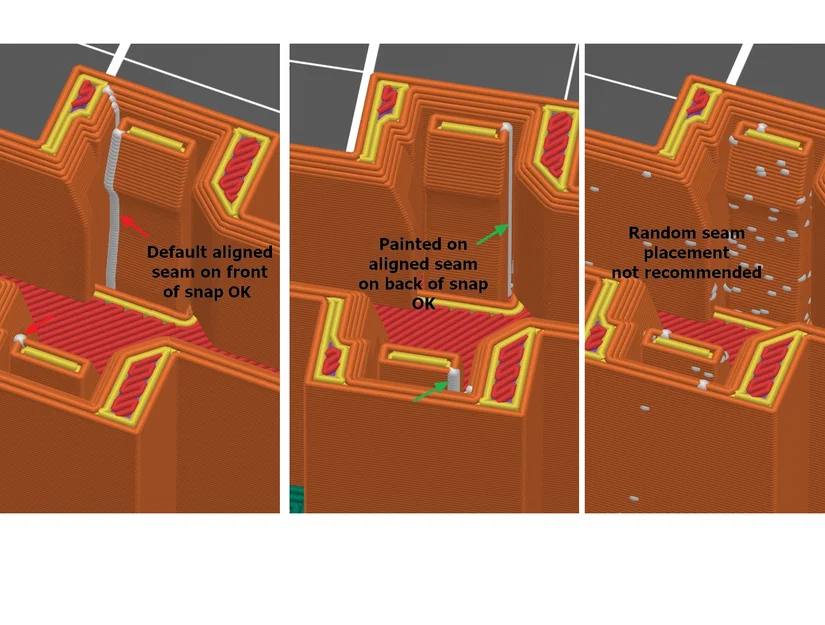

4. Để tăng độ bền theo lớp cho các ngàm (snaps), hãy đặt nhiệt độ về phía cao hơn trong dải khuyến nghị của hãng filament bạn dùng.
5. Tuỳ chọn: đổi màu cho 3–4 lớp trên cùng (với layer 0.2mm) của phần case để tạo màu nhấn như hình.
6. Tuỳ chọn: đổi màu cho 3 lớp dưới cùng (với layer 0.2mm) của phần LID để tạo màu nhấn như hình.
