#0117 Case cứng Pinecil V1/V2(BB2) mỏ hàn mini thông minh [2 size]

Cảm ơn bạn đã ghé xem mẫu này!

Nếu bạn thấy những gì mình đang làm có ích, bạn có thể cân nhắc mời mình một ly cà phê, và xem thêm các mẫu khác của mình biết đâu có cái bạn sẽ thích!

[CẬP NHẬT 11/01/2024:] đã thêm một phiên bản case vừa với mũi hàn dài (loại thường) theo đề nghị của @imanstl (cảm ơn bạn vì đã cùng phối hợp—tụi mình phải thử vài lần và trao đổi kỹ, nhưng giờ mình nghĩ đã chỉnh ổn rồi!)

Các hard case này:

• Vừa với mỏ hàn Pinecil Smart Mini Portable kèm nhiều loại tip khác nhau có thể gắn lên mỏ.

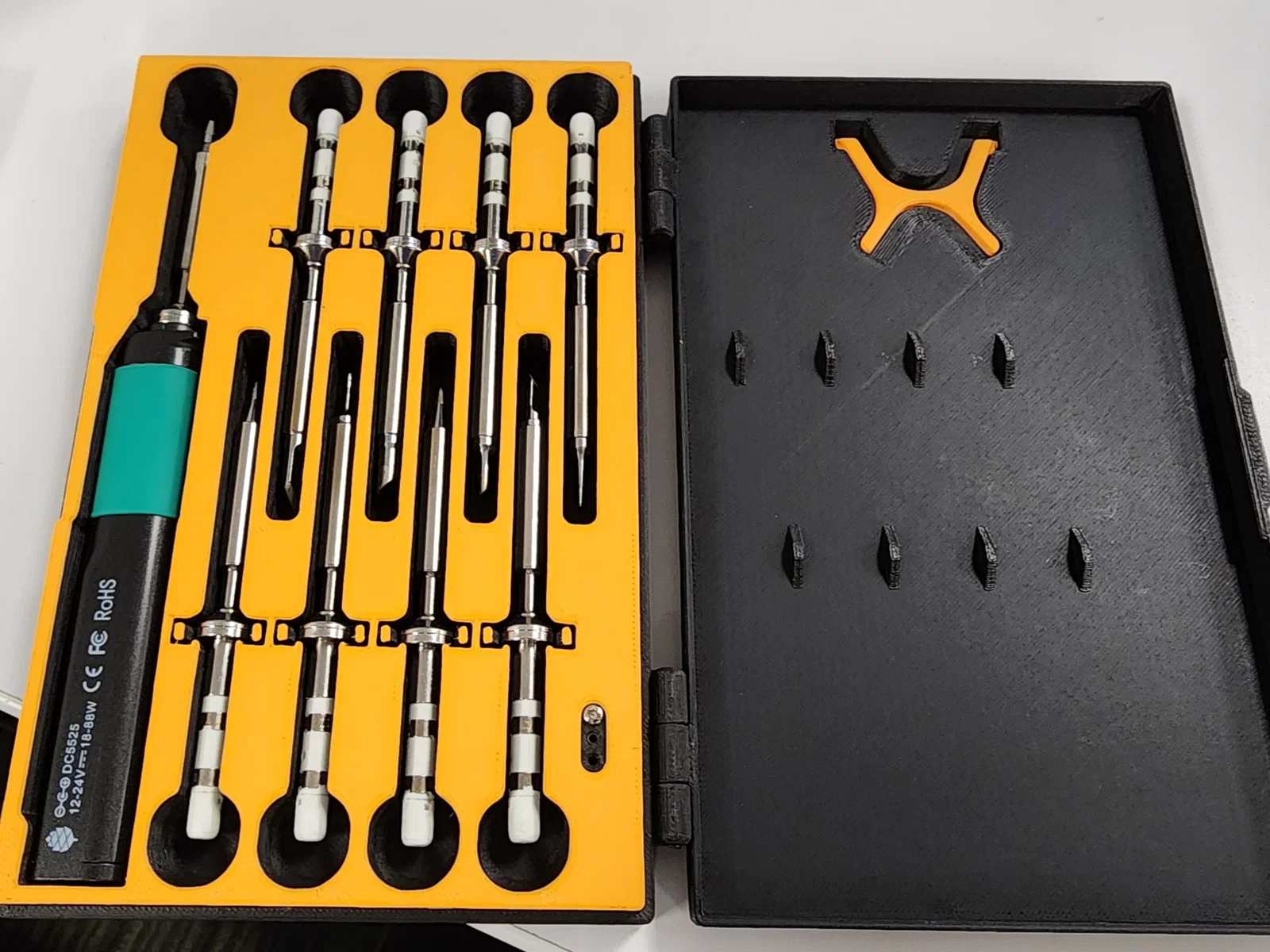

• Chứa được tối đa 8 tip dự phòng (tổng cộng 9 tip).

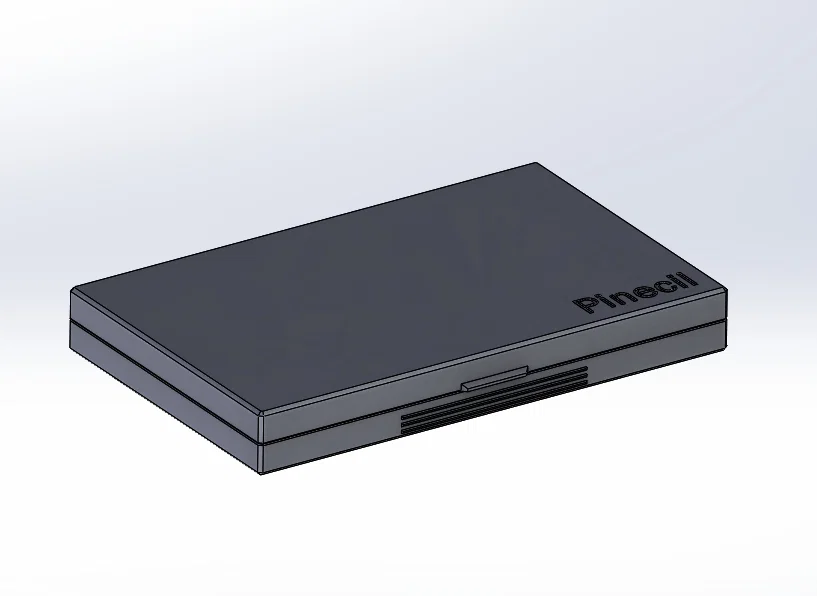

• Nắp có 2 phiên bản: có và không có logo Pine64.
• Có chỗ để vặn và cất 3 con ốc dự phòng.
• Có thêm một cái stand để kê mỏ hàn—dùng để đặt tạm giữa các lần hàn hoặc chờ nguội.

Ngoài ra còn kèm:

• Một chi tiết test cho ngăn tip để thử xem có vừa các tip Pinecil mua ngoài (after-market) của bạn không.
• Một chi tiết test cho ngăn tay cầm để thử độ vừa với mỏ hàn Pinecil “knock-off”.

Case cho tip ngắn phù hợp với các mã sản phẩm sau:

1. Pinecil BB2 (V2) soldering iron
2. Pinecil - TIPS3 (set 4 tip ngắn)
3. Pinecil - TIPS4 (set 4 tip ngắn)

Case cho tip dài phù hợp với các mã sản phẩm sau:
(coi như đây là case “universal” cho cả hai loại)
LƯU Ý: phiên bản này dài hơn một chút để chứa tip dài

1. Pinecil BB2 (V2) soldering iron
2. Pinecil - TIPK1 (set 4 tip dài)
3. Pinecil - TIPK2 (set 4 tip dài)
4. Pinecil - TIPS3 (set 4 tip ngắn)
5. Pinecil - TIPS4 (set 4 tip ngắn)

Ghi chú: @imanstl đã test case này và xác nhận vừa với mỏ hàn Pinecil V1 và các tip từ Pine64.

Nếu bạn quan tâm một mẫu case chứa được 4 tip và có tuỳ chọn chỗ để dây USB-C, thì xem tại đây.

LƯU Ý QUAN TRỌNG: CHƯA test với các mỏ hàn Pinecil “knock-off”, nên không đảm bảo sẽ vừa. Tuy vậy, mình có kèm các chi tiết test để bạn thử mà không tốn nhiều vật liệu.

Tính năng:

1. Tối ưu không gian nhưng vẫn bảo vệ mỏ hàn và tip rất tốt.

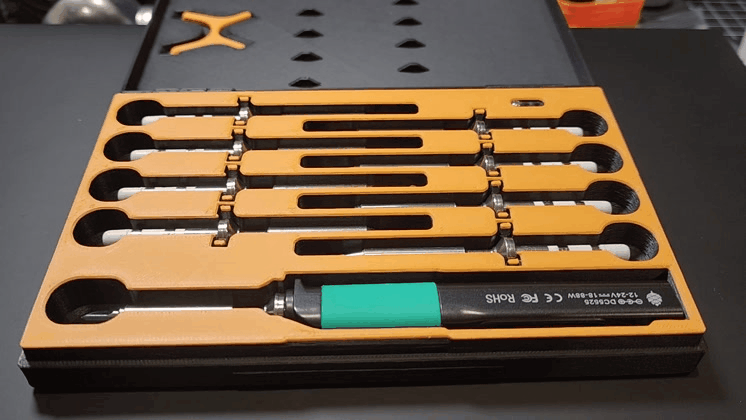

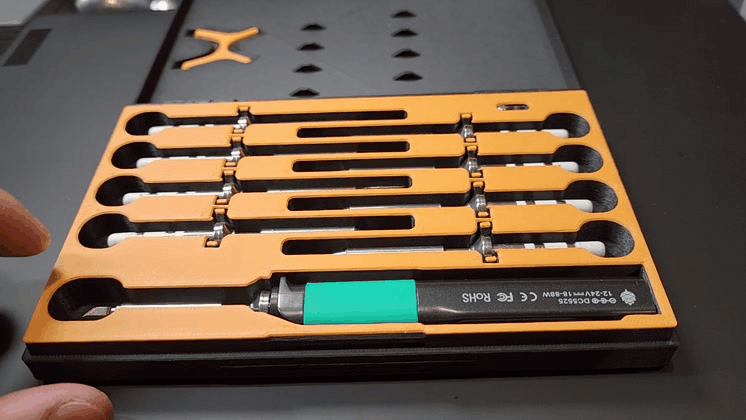

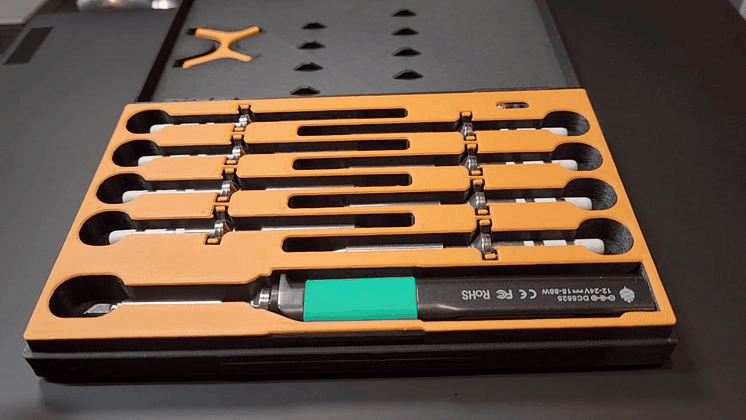

2. Mỗi ngăn tip có cơ chế EJECT bằng một ngón tay:
   1. Nhấn phần đuôi phía sau để tip bật NGHIÊNG LÊN, giúp bạn nhìn và xác nhận đúng tip mình cần.
   2. Thả tay ra để cơ chế tự nghiêng đuôi tip LÊN cho bạn dễ gắp.
   3. Phần ngàm (snaps) làm hết phần việc này—đồng thời giữ tip chắc khi cất.
3. Mỏ hàn portable được thiết kế để cất khi đã gắn sẵn một tip (bất kỳ tip nào trong danh sách ở trên).
   1. Nhấn xuống phần tip để tay cầm mỏ hàn nghiêng LÊN cho bạn cầm lấy—một điểm hay nữa!
4. Nắp và thân case in riêng để bạn dùng một đoạn filament làm bản lề. Cách này giúp dễ sửa chữa hoặc thay thế từng phần khi cần.

  5. Sau khi luồn filament qua bản lề, cắt đầu còn lại chừa khoảng 1mm nhô ra. Sau đó hơ nóng đầu này bằng đèn khò mini (làm thật cẩn thận, dùng một dụng cụ mặt phẳng chịu nhiệt) rồi ép bẹt đầu đó xuống để khoá filament tại chỗ.

   **MẸO - để giảm nguy cơ làm cháy case:** nên tập hơ và ép với đoạn filament rời trước, rồi hẵng làm khi filament đã gắn trong bản lề của case.

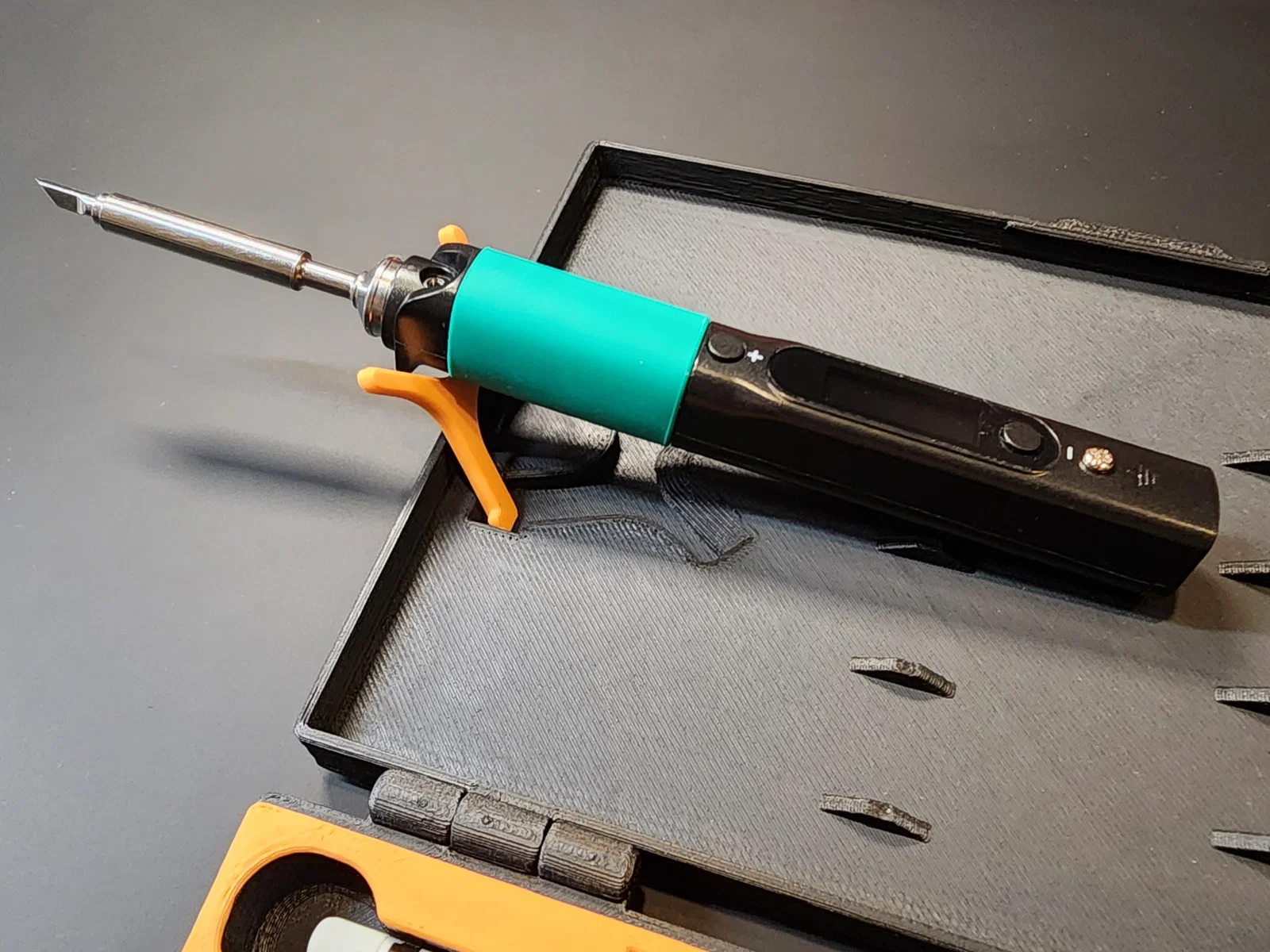

  6. Còn có kèm một cái stand kê mỏ hàn kiểu “tilt-up” để đặt mỏ khi cần.

   **Lưu ý:** _**KHÔNG**_ đặt phần trục/tip **ĐANG NÓNG** lên đó; chỉ đặt phần _tay cầm_ mỏ hàn thôi.

Một số biến thể khác mình cũng đang cân nhắc: (bạn thích kiểu nào thì cho mình biết nha)

1. Một hard case riêng để đựng thiếc hàn, tua-vít dự phòng, dây USB-C, v.v.
2. Một hard case khác chỉ để đựng 4 tip dự phòng và tích hợp chỗ để dây USB-C.
3. Ý tưởng khác? Mình sẵn sàng nhận gợi ý.

Khuyến nghị in:

1. PLA rất hợp cho mẫu này.
2. In layer 0.2mm, nozzle 0.4mm.
3. Khuyến nghị mạnh: brim 3–5mm và các hỗ trợ bám dính ở góc.
4. Để đảm bảo độ bền lớp cho phần ngàm (snaps), hãy đặt nhiệt ở mức cao hơn trong dải khuyến nghị của hãng filament bạn dùng.
5. Tuỳ chọn: đổi màu cho 3 lớp trên cùng (với layer 0.2mm) để có màu nhấn, giống như trong hình.

Nếu bạn thêm mẫu này vào bộ sưu tập và/hoặc tải về, nhớ bấm LIKE và cho vài STARS nha!

Nhớ là, bạn có thể kiếm thêm Prusameters nếu đăng hình sản phẩm bạn đã in! Với lại mình cũng vui lắm khi được thấy thành phẩm. ;-D

Chúc bạn in vui!
