HEX Organizer - Tùy biến (Update 1.1)

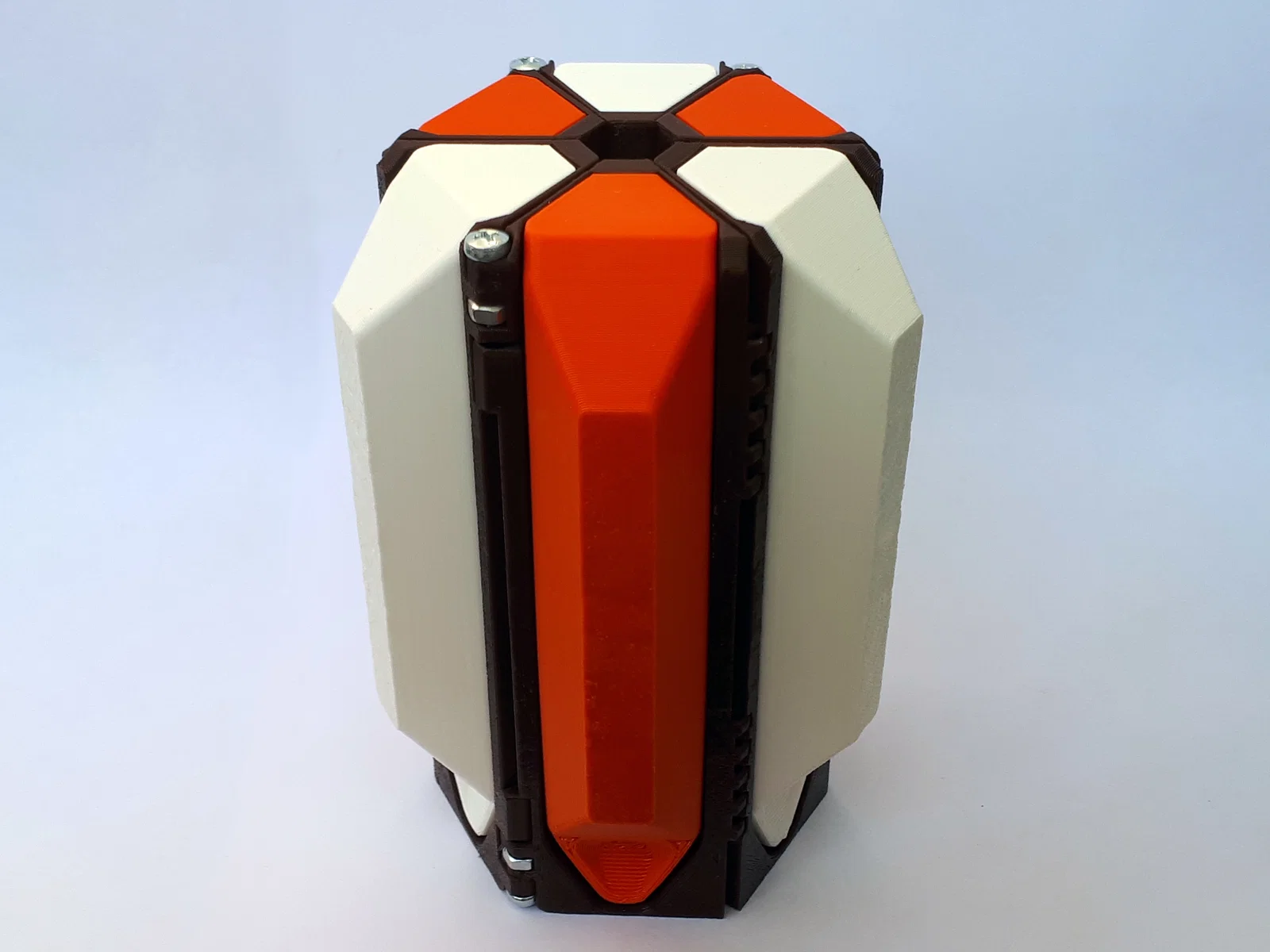

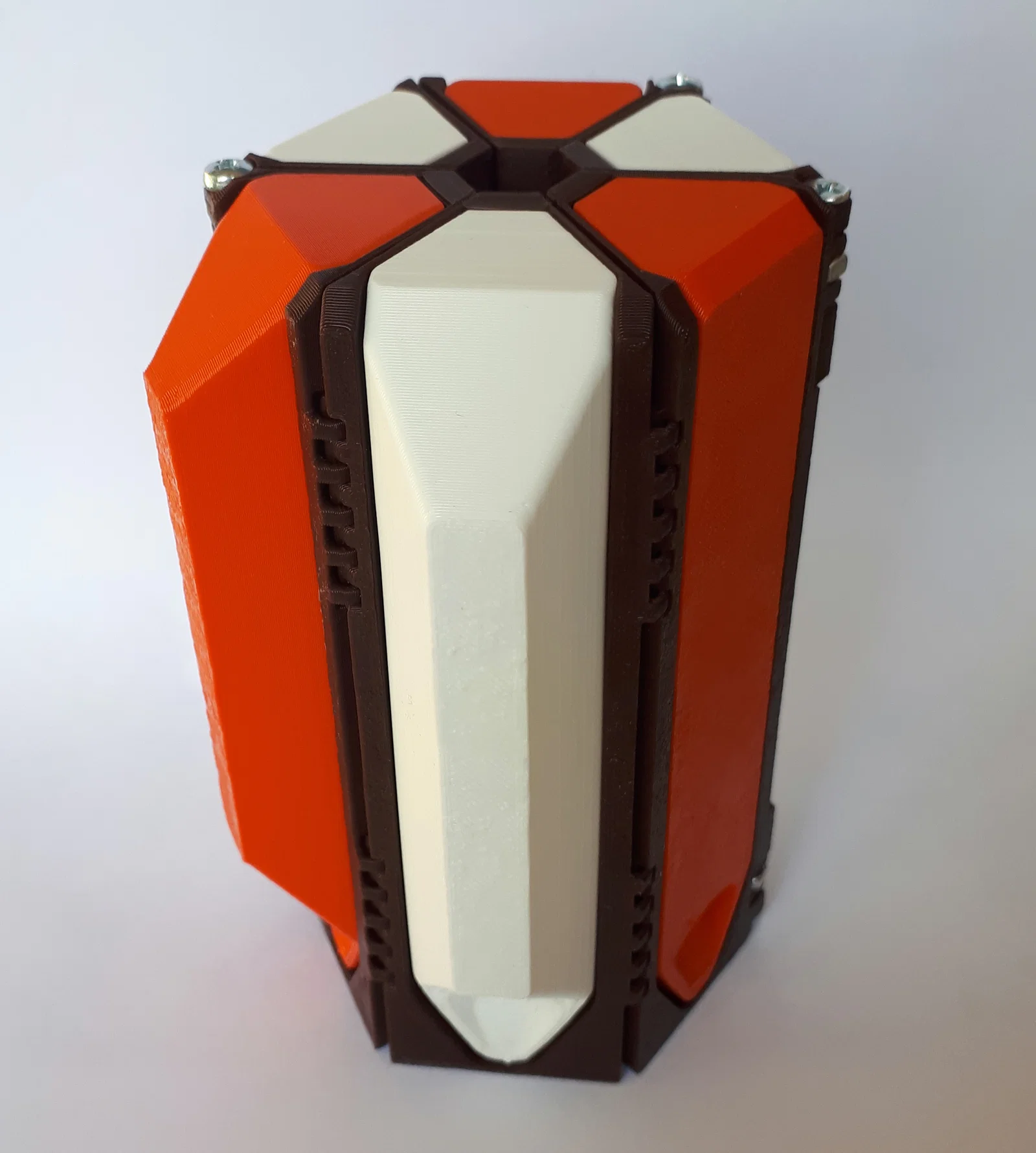

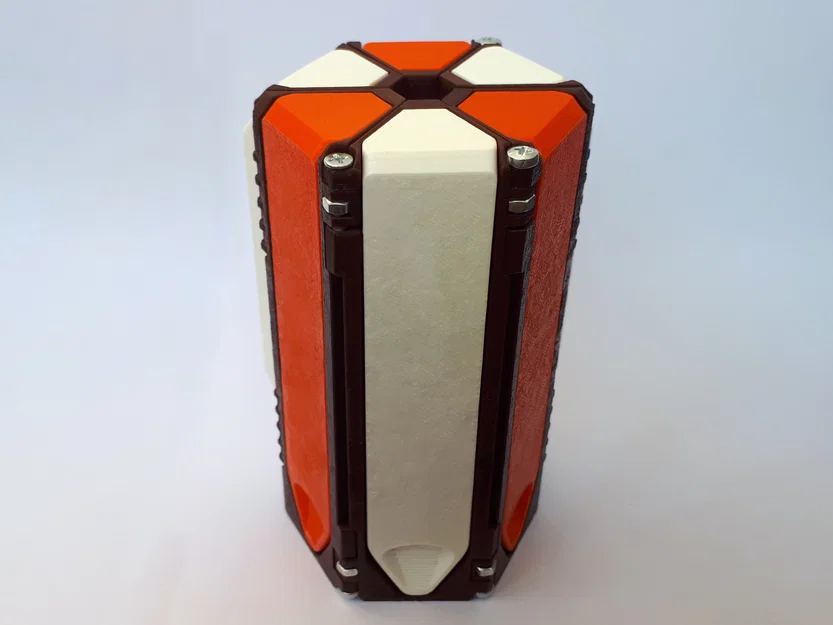

Đây là một bộ organizer dạng đứng, gồm các Segment (mô-đun) có thể ghép lại.

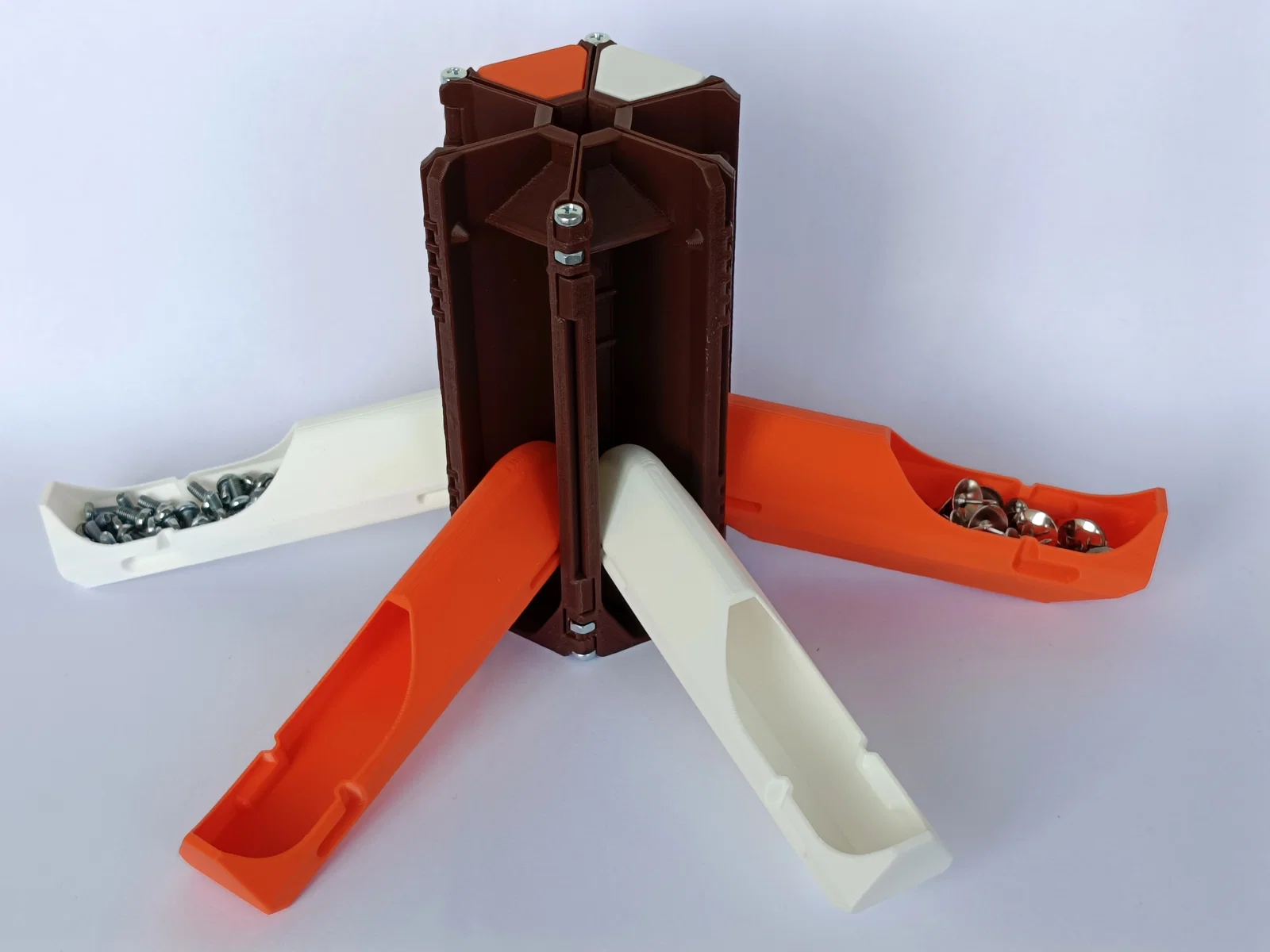

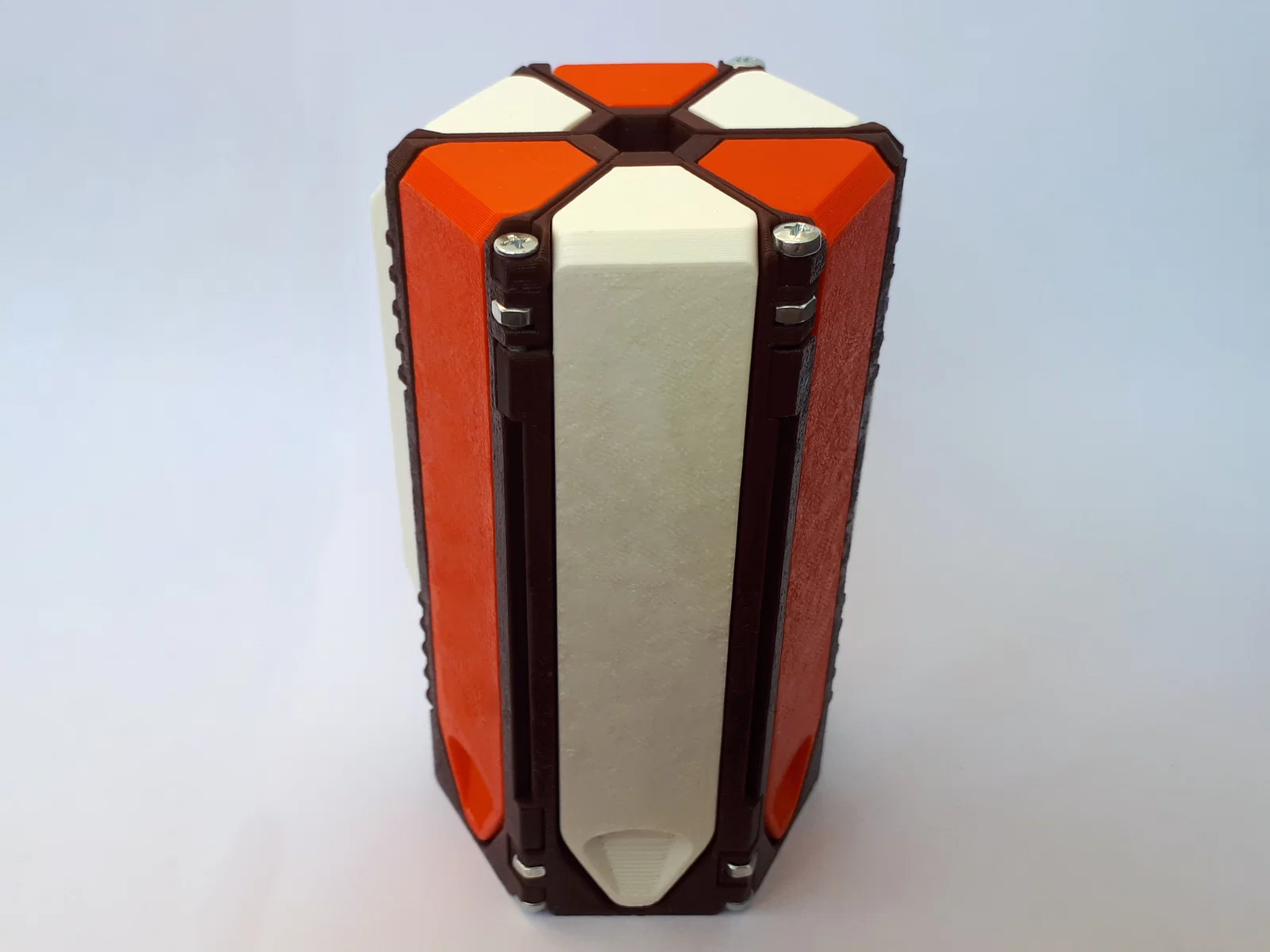

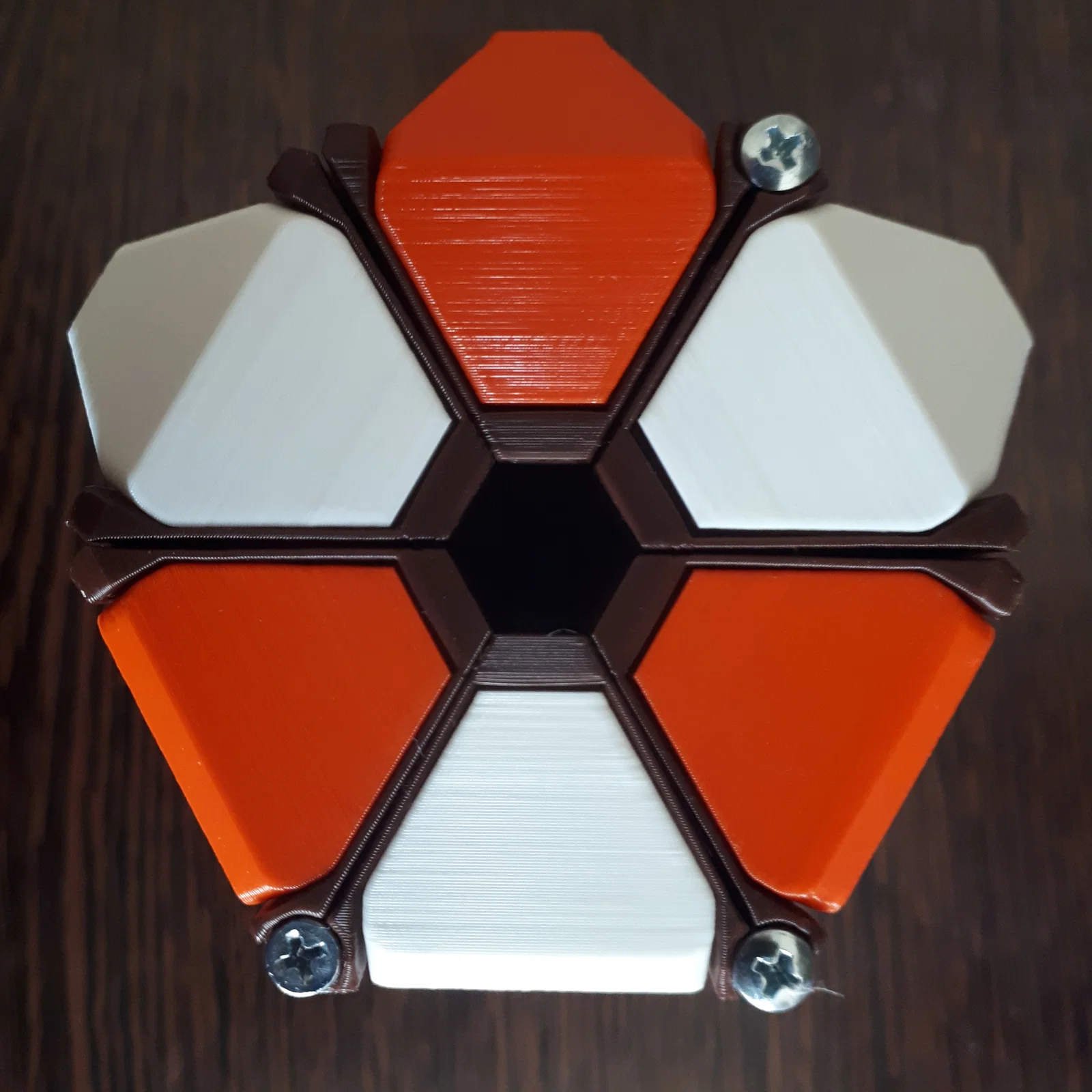

Sáu Segment có thể nối với nhau để tạo thành một HEX Organizer hình lục giác.

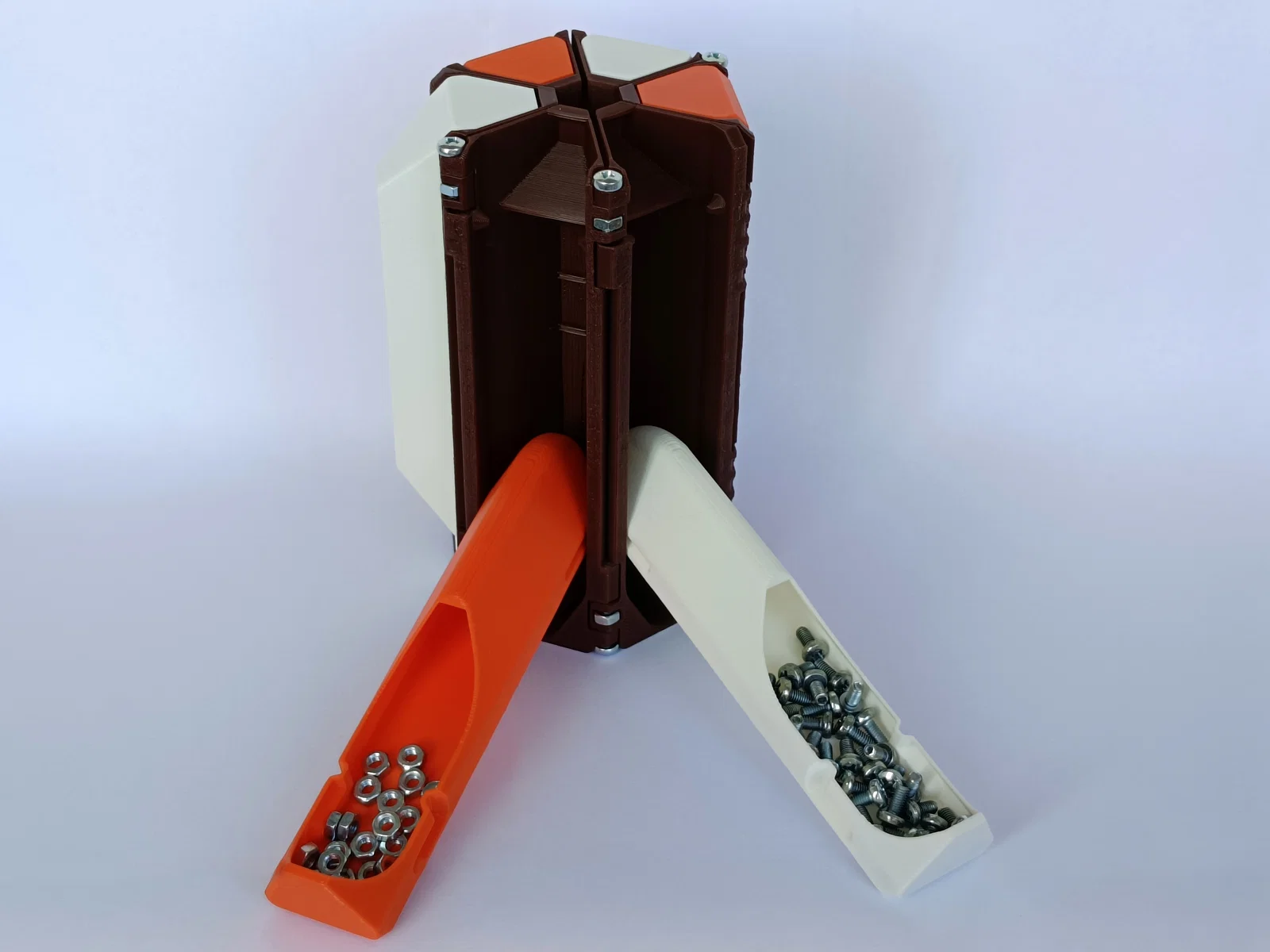

Mỗi Segment có chỗ để đặt một Container cho các món nhỏ như ốc vít và đai ốc M3–M5, linh kiện điện tử, chi tiết mô hình nhỏ, các món trang trí (như hạt cườm), v.v.
Có nhiều biến thể Segment với kiểu kết nối khác nhau và 4 phiên bản Container (xem “Components & Files” trong HEX_ORGANIZER.pdf).

Organizer này tương đối dễ in. Thiết kế hướng tới việc có thể print-in-place như một mẫu duy nhất (bao gồm đủ 6 Segment kèm Container). Tuy nhiên, bạn cũng có thể in Segment và Container riêng rồi lắp lại sau.

Ngoài ra, file .step đi kèm mở ra khả năng tùy biến rất tốt: thêm chữ và logo, chỉnh đặc tính, canh lại độ hở (clearance), đổi kích thước và nhiều thứ khác nữa! Chúc bạn làm vui nha!

Xem file thuyết trình HEX_ORGANIZER.pdf để có thông tin chi tiết, hướng dẫn, mô tả mẫu, tính năng và các lời khuyên khi in!

Tóm tắt nhanh:
Bạn có thể in nguyên cả Organizer dạng print-in-place (dùng file HexOrganizerFull.stl hoặc Hex6Segments.stl), hoặc in theo cụm 1, 2 hay 3 Segment đã nối sẵn (dùng file HexSegmentScrews.stl, Hex2SegmentsScrews.stl hoặc Hex3SegmentsScrews.stl).
Segment cũng có thể in kèm Container dạng print-in-place (xem các file “_Containers”). Segment không cần support và Container chỉ cần support cho phần lõm phía đáy.

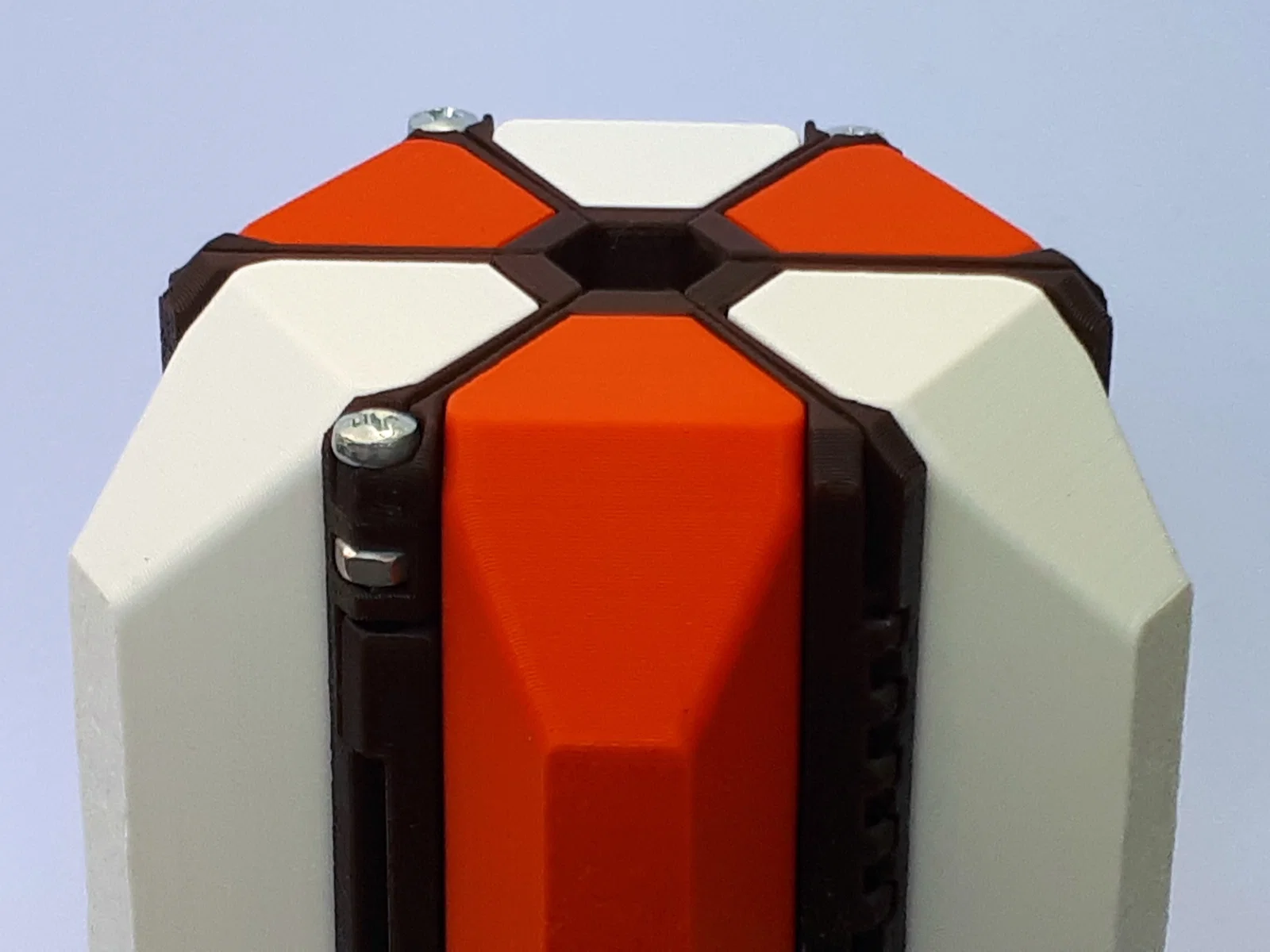

Để nối các Segment in rời, bạn sẽ cần 2 vít M3x20mm và 2 đai ốc M3 cho mỗi mối nối. Tuy vậy, dùng vít ngắn hơn cũng được (ngắn tới 10mm).

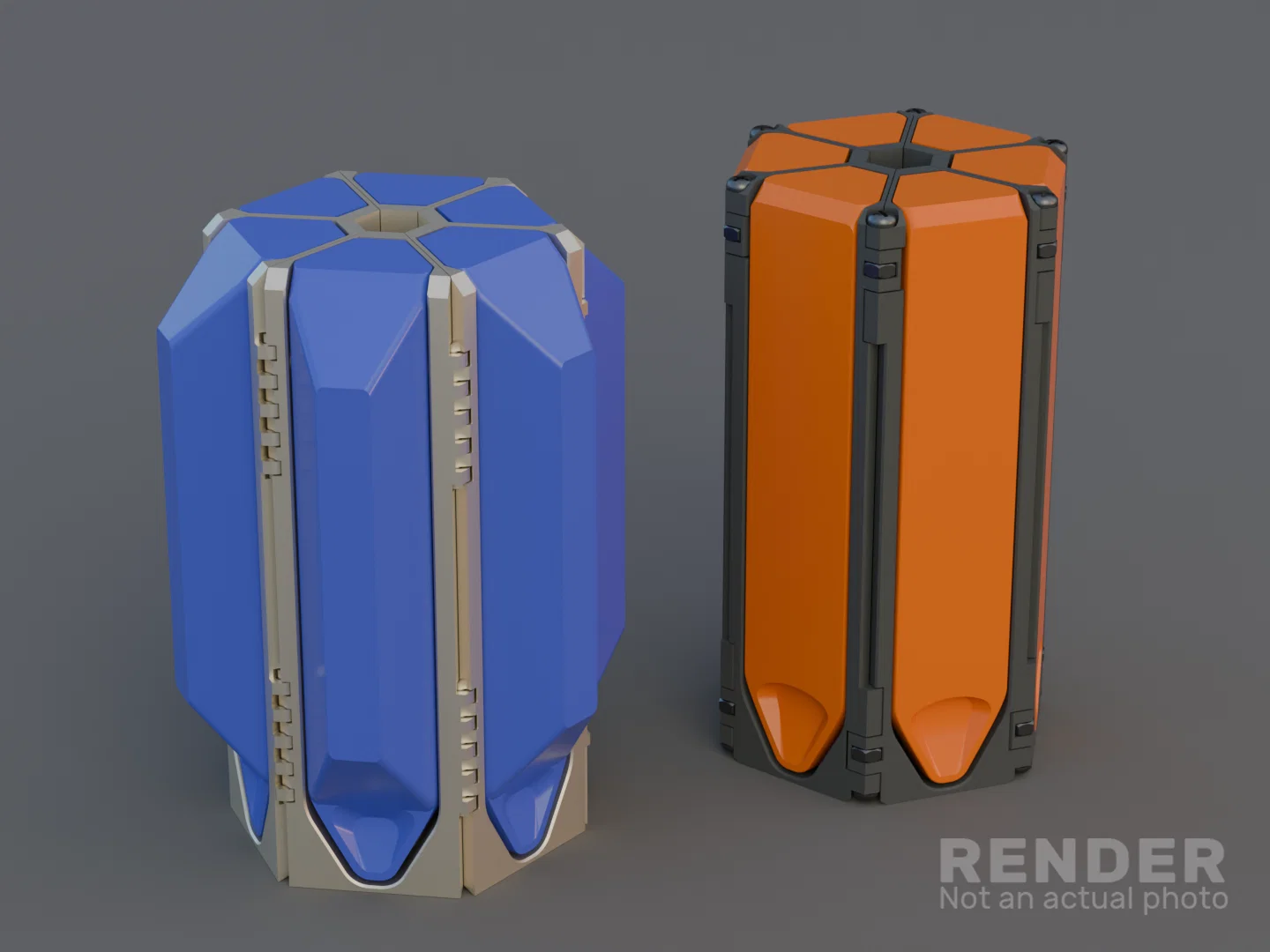

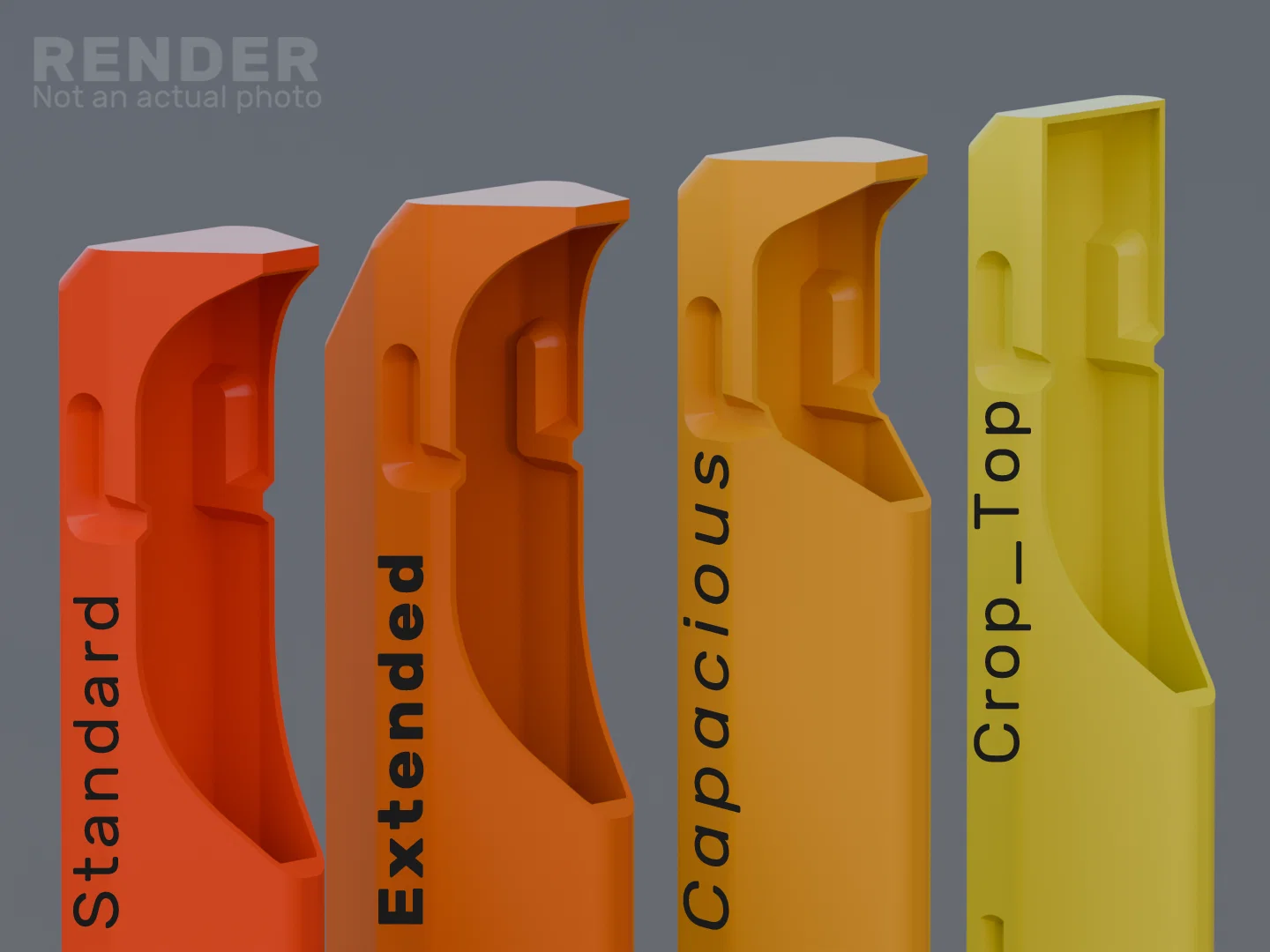

Có Container tiêu chuẩn (HexContainerStandard.stl), bản mở rộng “chunky” (HexContainerExtended.stl), bản dung tích lớn hơn nhưng miệng nhỏ hơn (HexContainerCapacious.stl) và bản cắt hở miệng (crop top) để bỏ đồ vào mà không cần mở Container (HexContainerCrop.stl). Ngoài ra còn có đầy đủ các tổ hợp giữa các phiên bản này. Container có thể nhét vào và lấy ra khỏi Segment, sẽ cần dùng lực một chút.

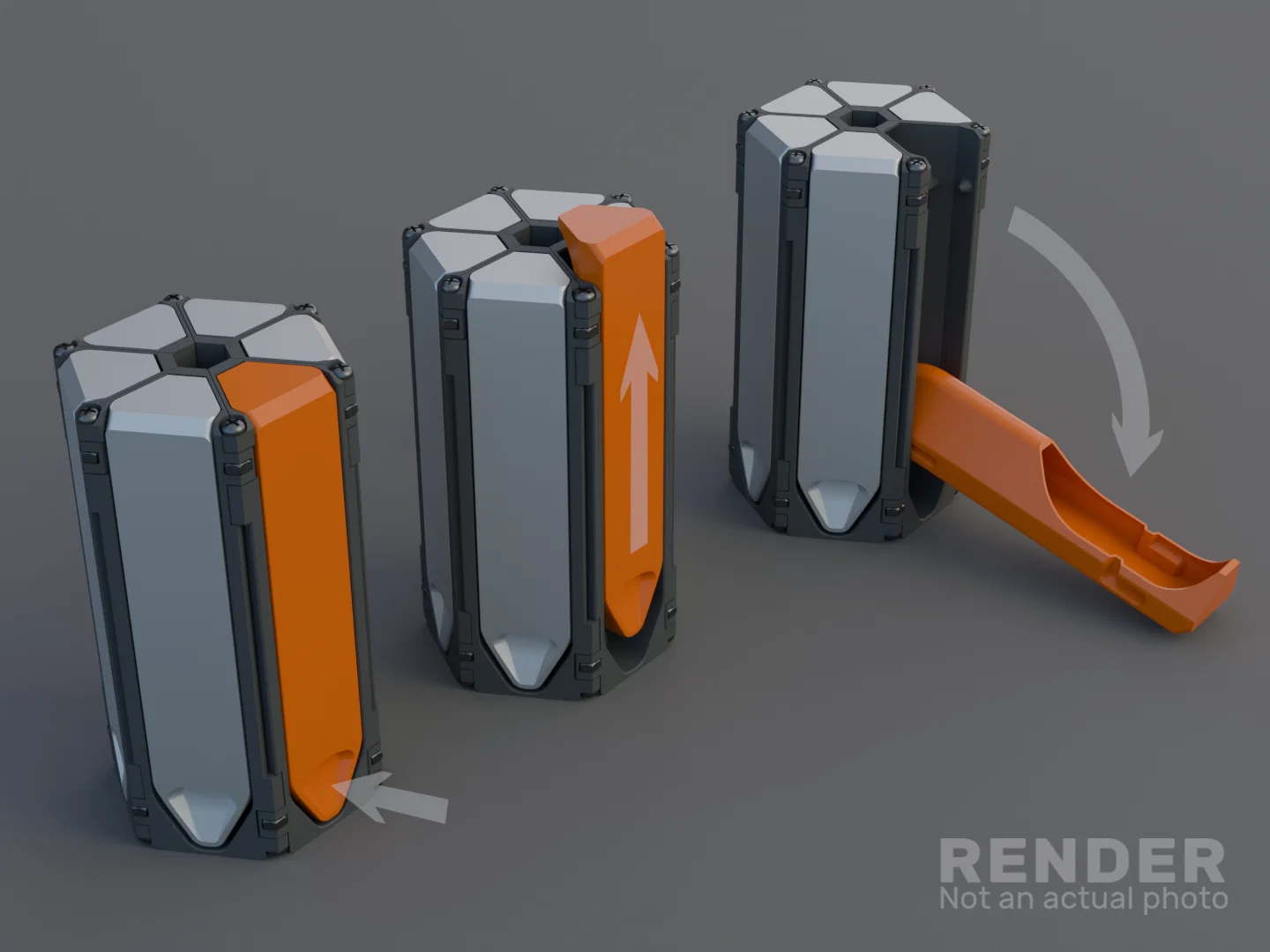

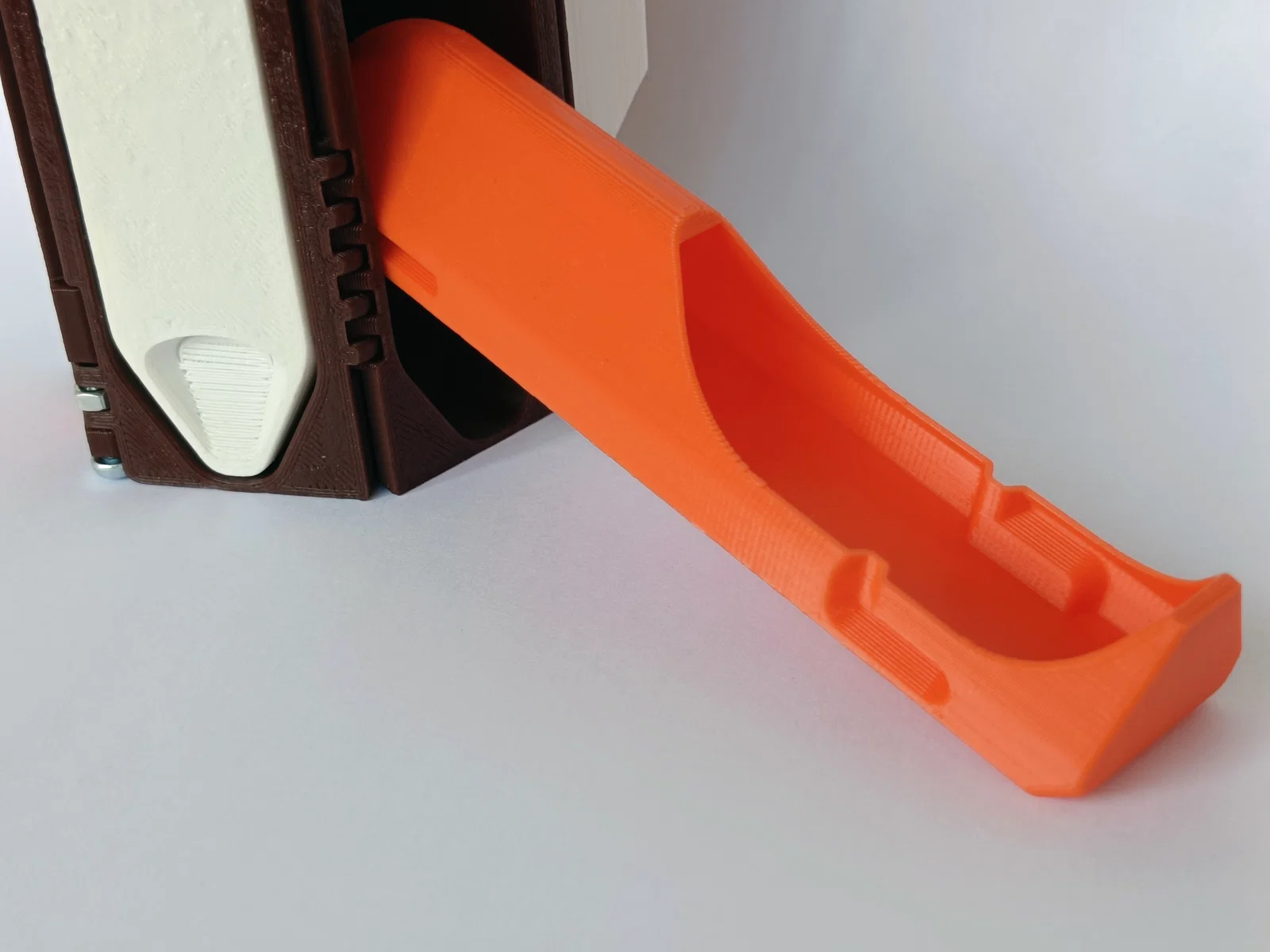

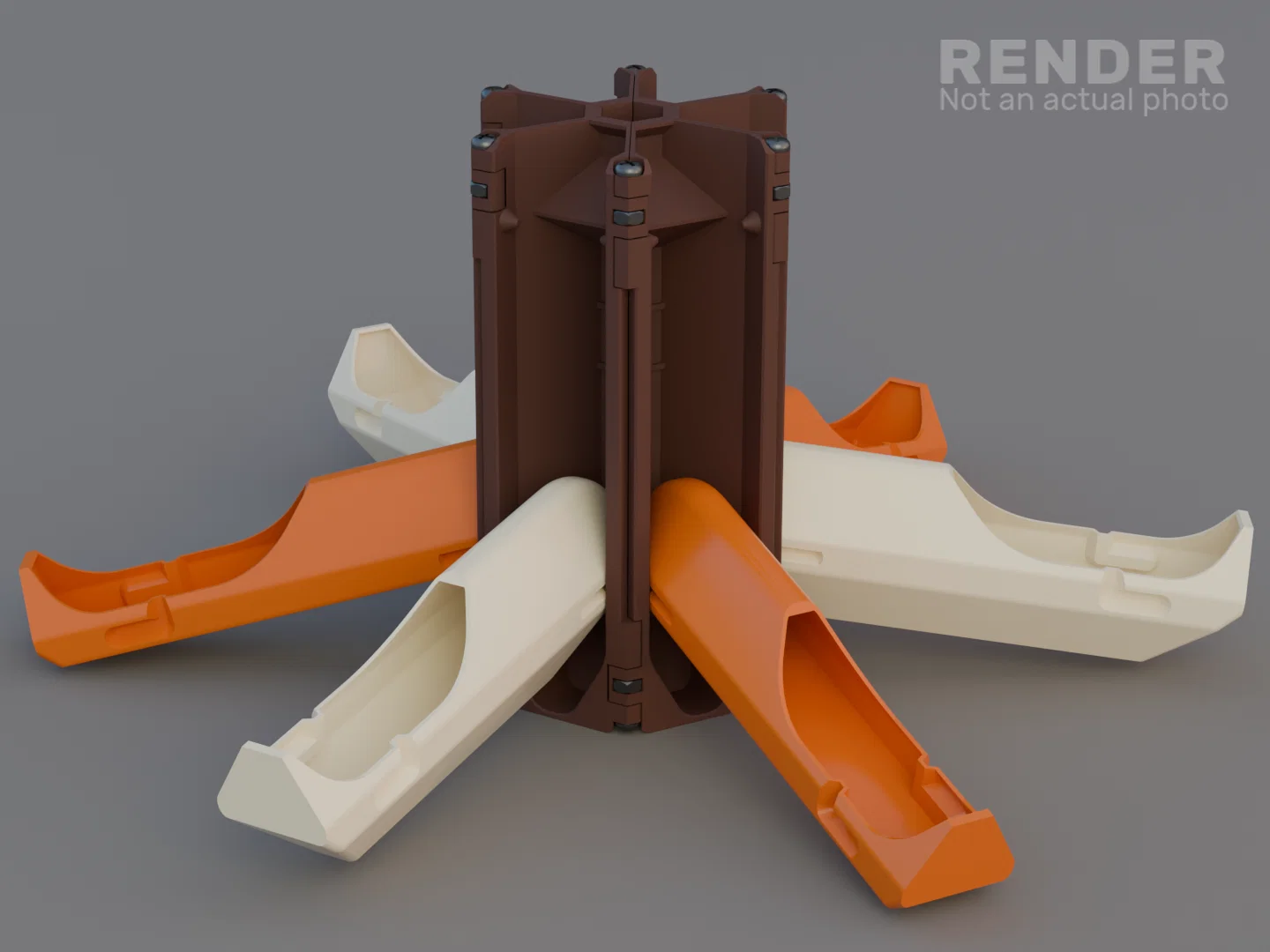

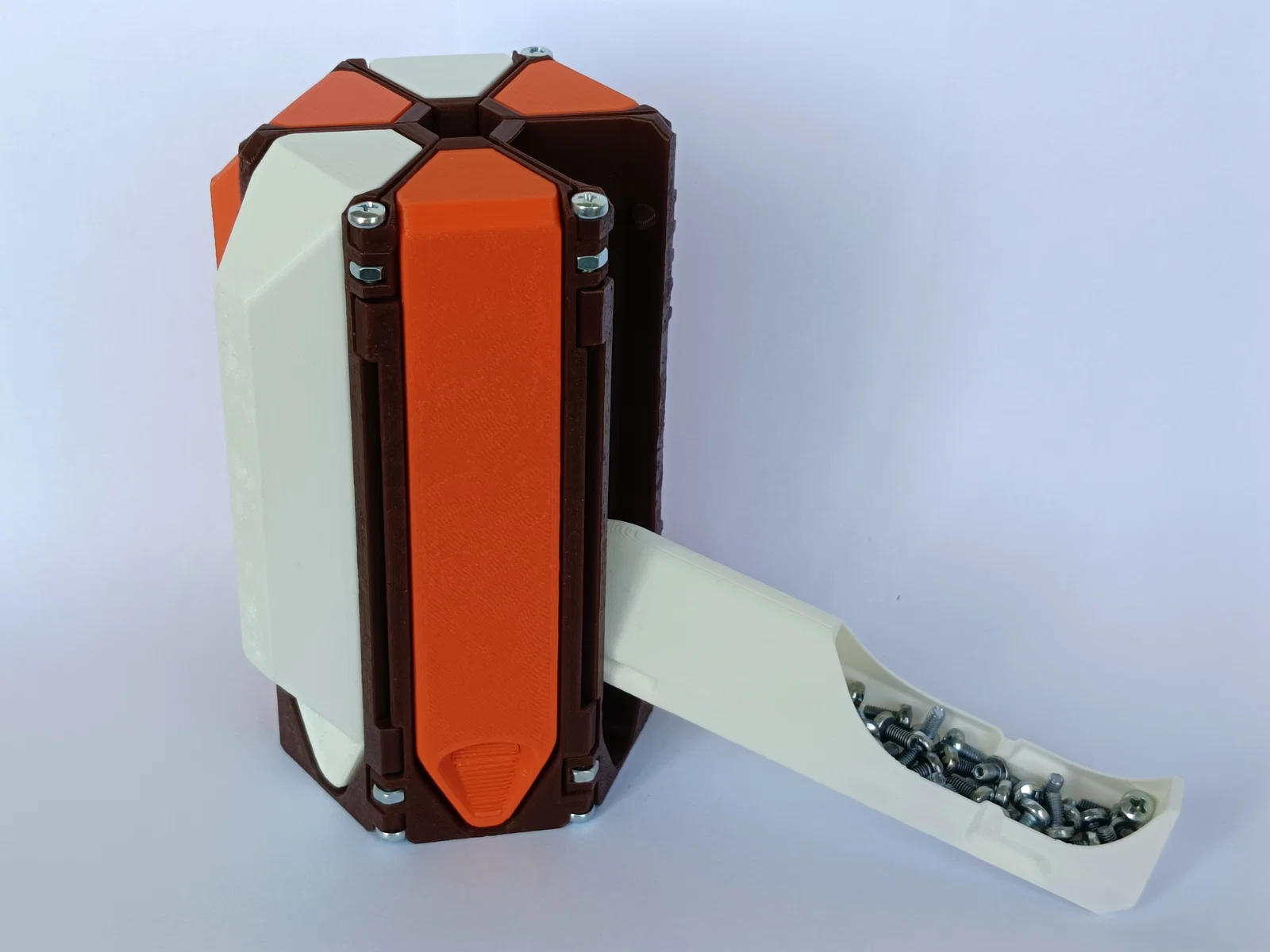

Để mở Container, bạn cần nhấc nó lên nhẹ rồi xoay. Đồ bên trong sẽ trượt về phía miệng mở.

Bạn có thể chỉ dùng 3 Segment kèm một Back Wall đặc biệt (Bonus → HexBackWall.stl trong Hex.zip) để tạo thành một nửa HEX Organizer. Có thể gắn lên tường.

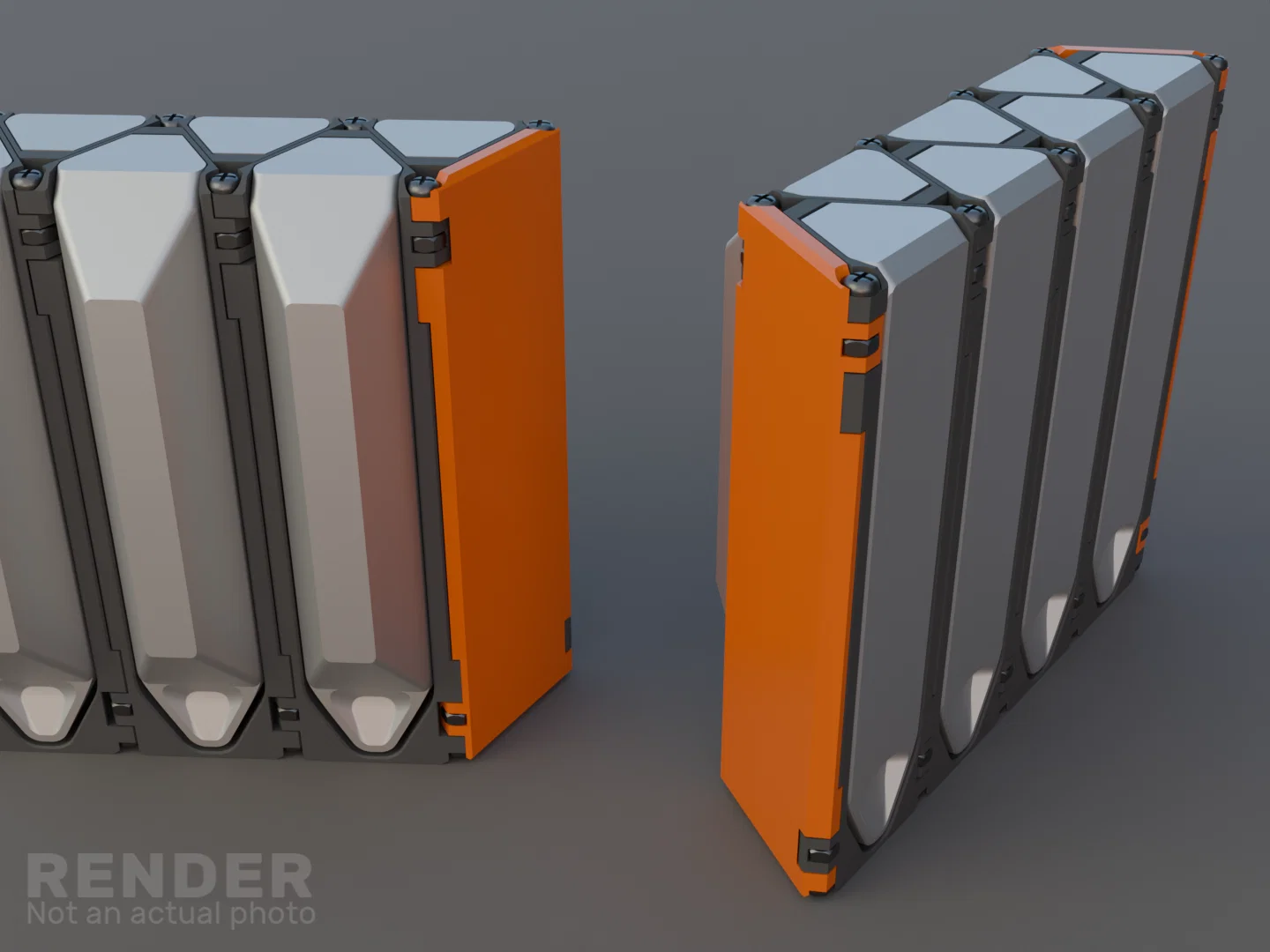

Và thêm nữa, bạn có thể dùng mẫu HexSideConnector.stl để sắp các Segment thành một hàng thẳng (xem chi tiết trong HEX_ORGANIZER.pdf).

Update 1.1 (28.09.24):

• Thêm 2 phiên bản Container mới (dung tích cao và crop-top) và các tổ hợp của chúng với các phiên bản trước đó. (Cảm ơn MHTSOS vì ý tưởng Container dung tích cao!)
• Thêm mẫu HexSideConnector.stl để ghép Segment thành một hàng.
• Cập nhật HEX_ORGANIZER.pdf và Hex.zip
