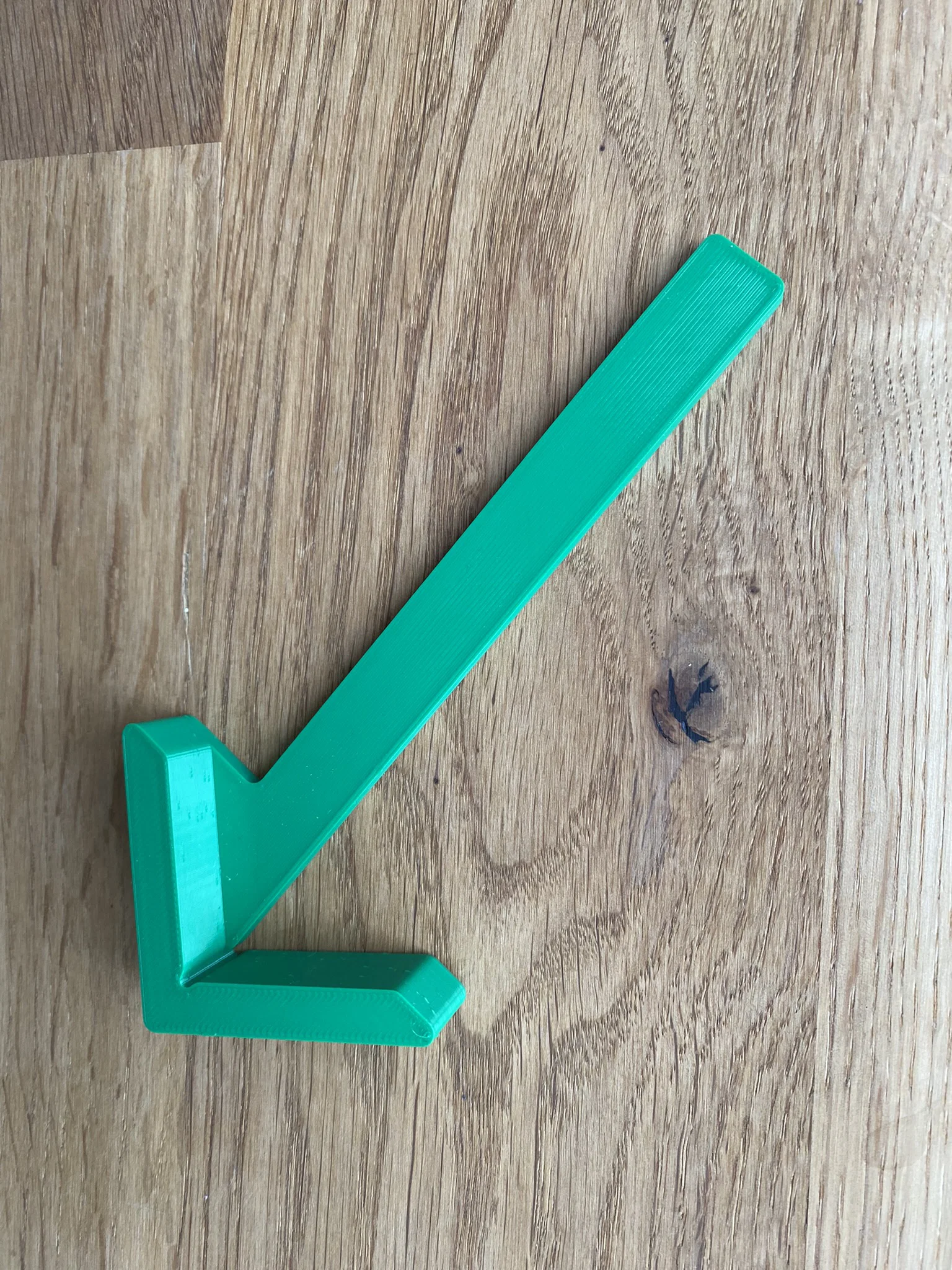

Dụng cụ canh tâm Center Guide (Zentrierhilfe)

Tính năng

Center Guide này có vài tính năng tích hợp sẵn:

• Giúp bạn đánh dấu chính xác tâm trên mặt đầu của các thanh/que (rods)

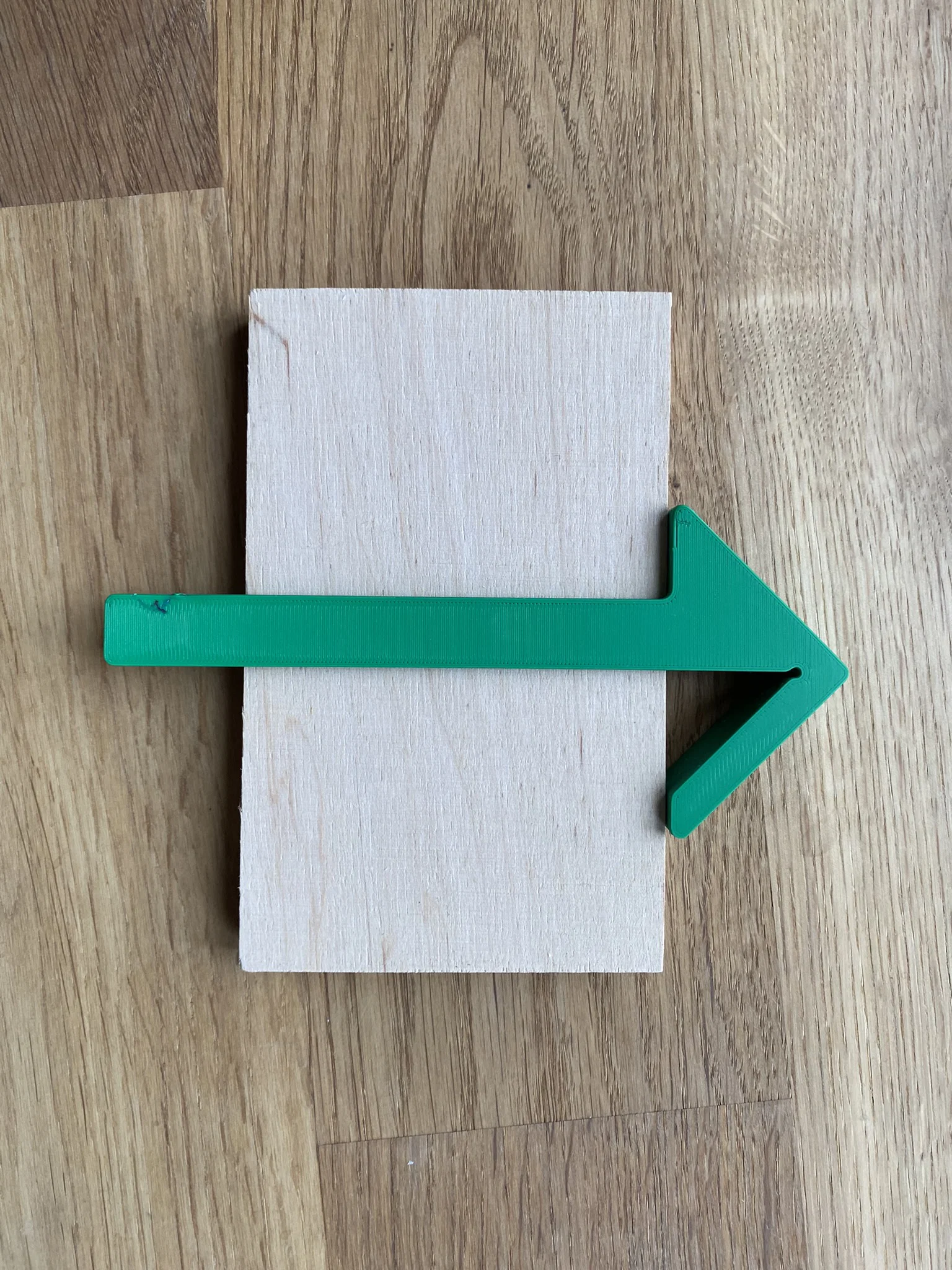

• Có thể dùng để đánh dấu góc 90° hoặc 45° trên phôi
• Có thể dùng như thước canh (gauge) để kẻ các đường song song với cạnh phôi (cần dán thêm thước đo dạng băng keo)

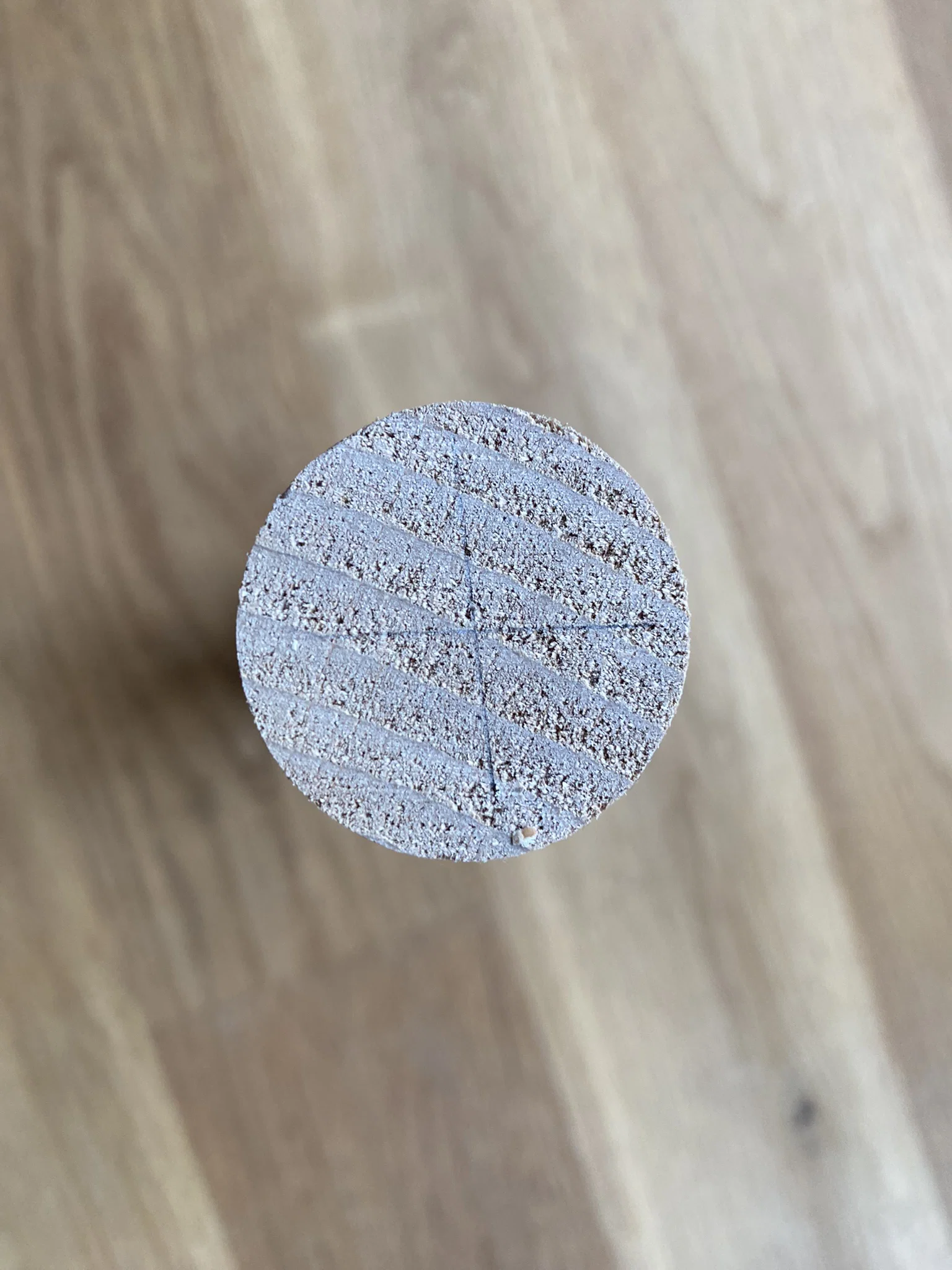

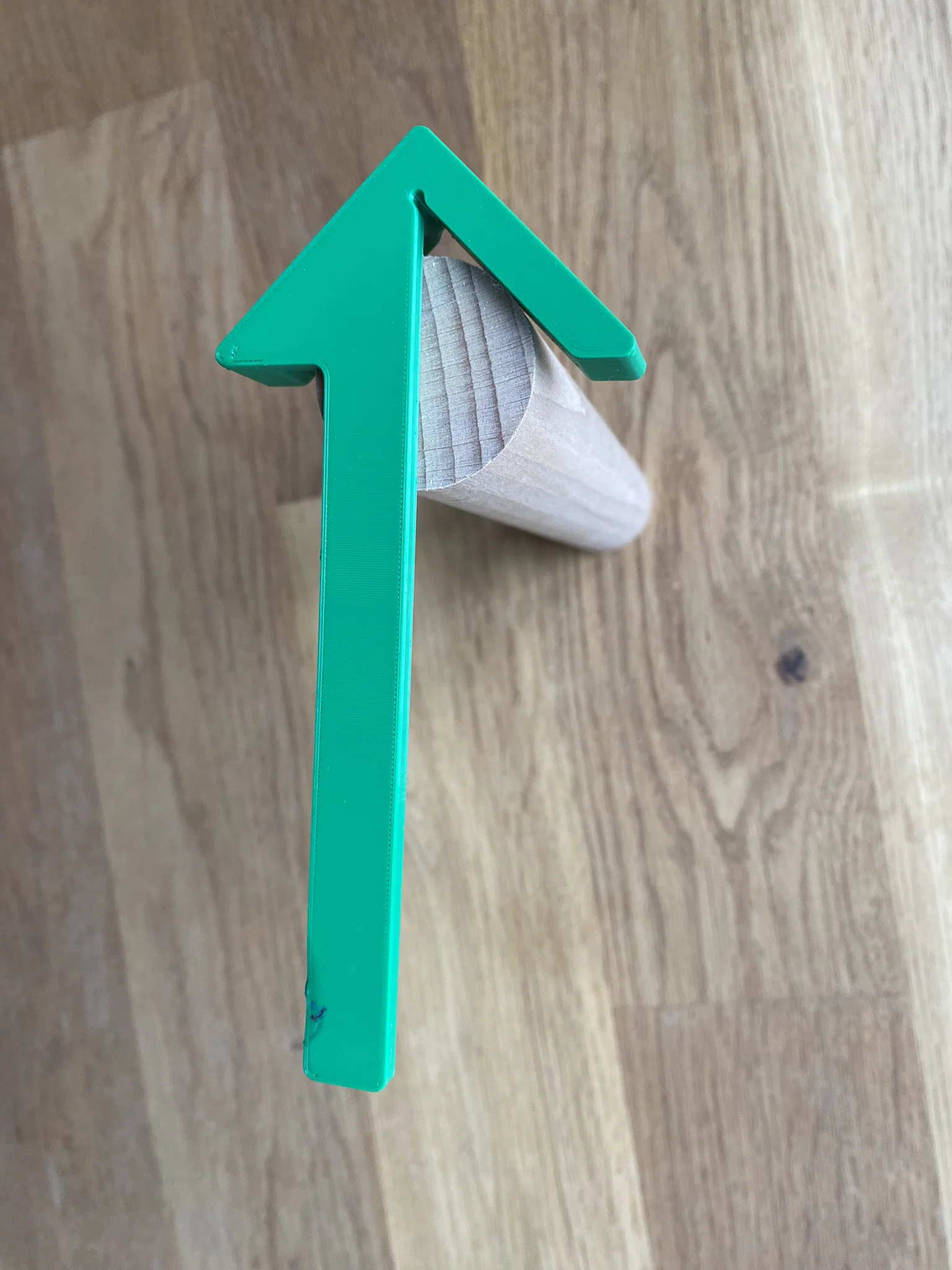

Để đánh dấu tâm của thanh/que, bạn đặt thanh vào sát khít (flush) rồi kẻ 2 đường. Tâm chính là điểm giao nhau của hai đường đó.

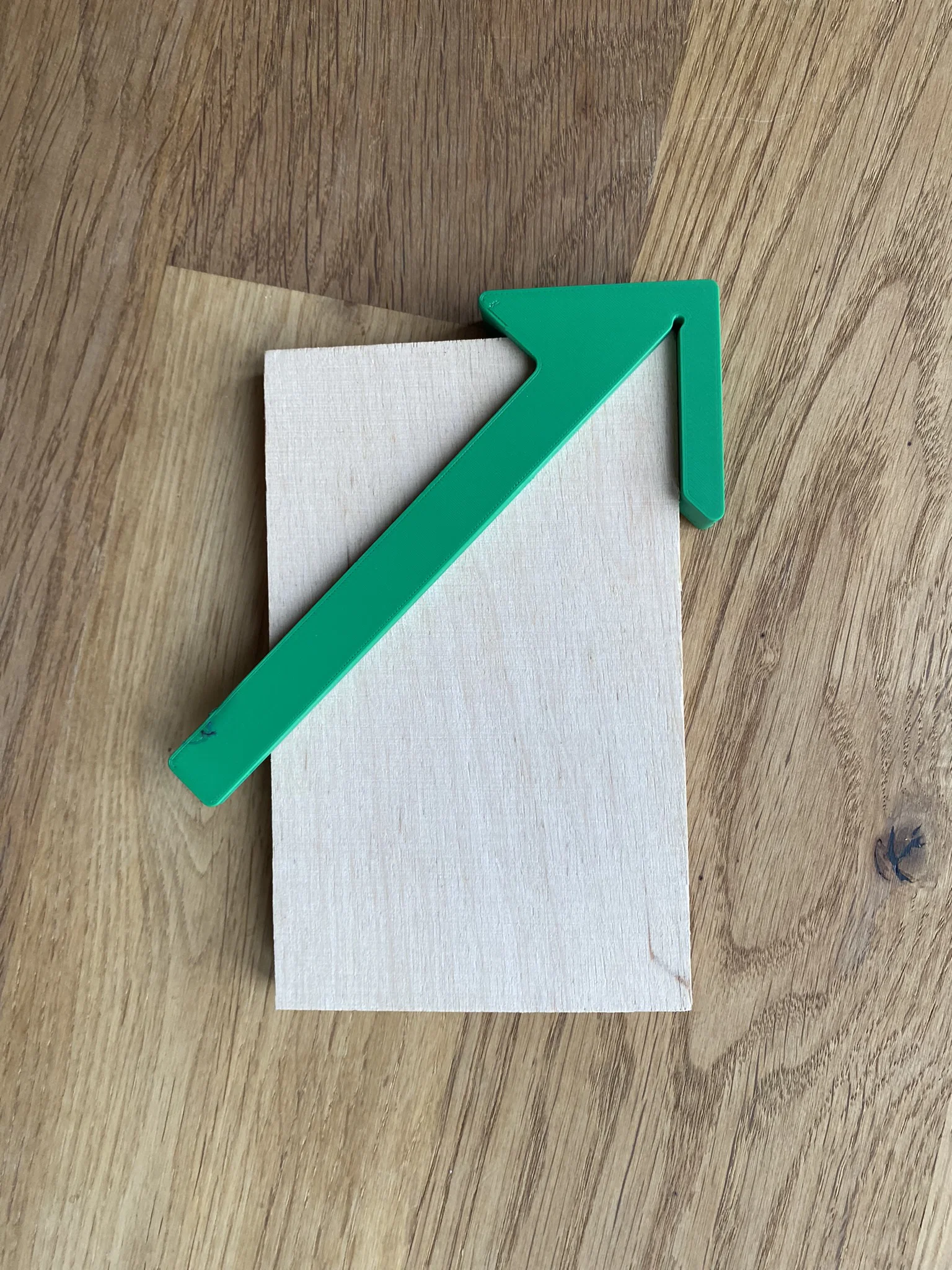

Ở góc của guide có một lỗ để tránh bị cấn/va vào các góc phôi sắc khi bạn lấy góc 45° từ góc của phôi.

Phần chân kéo dài rộng 14 mm, để bạn có thể dán thước đo dạng băng keo (thường rộng 13 mm) nếu muốn dùng nó để kẻ các đường song song với cạnh phôi.

Bạn có thể xem model Onshape tại đây:
https://cad.onshape.com/documents/b6bd878f553d1eeb4d368b40/w/ab34c397190a3cee1d7bb9ad/e/151853f44ff2a779d15aaaf4?renderMode=0&uiState=66cb5a353e8e314da9d8cf21

Ghi công

Mình tự thiết kế model này từ đầu, nhưng có tham khảo ý tưởng từ các mẫu sau:

• https://create-tools.de/Zentrierwinkel
