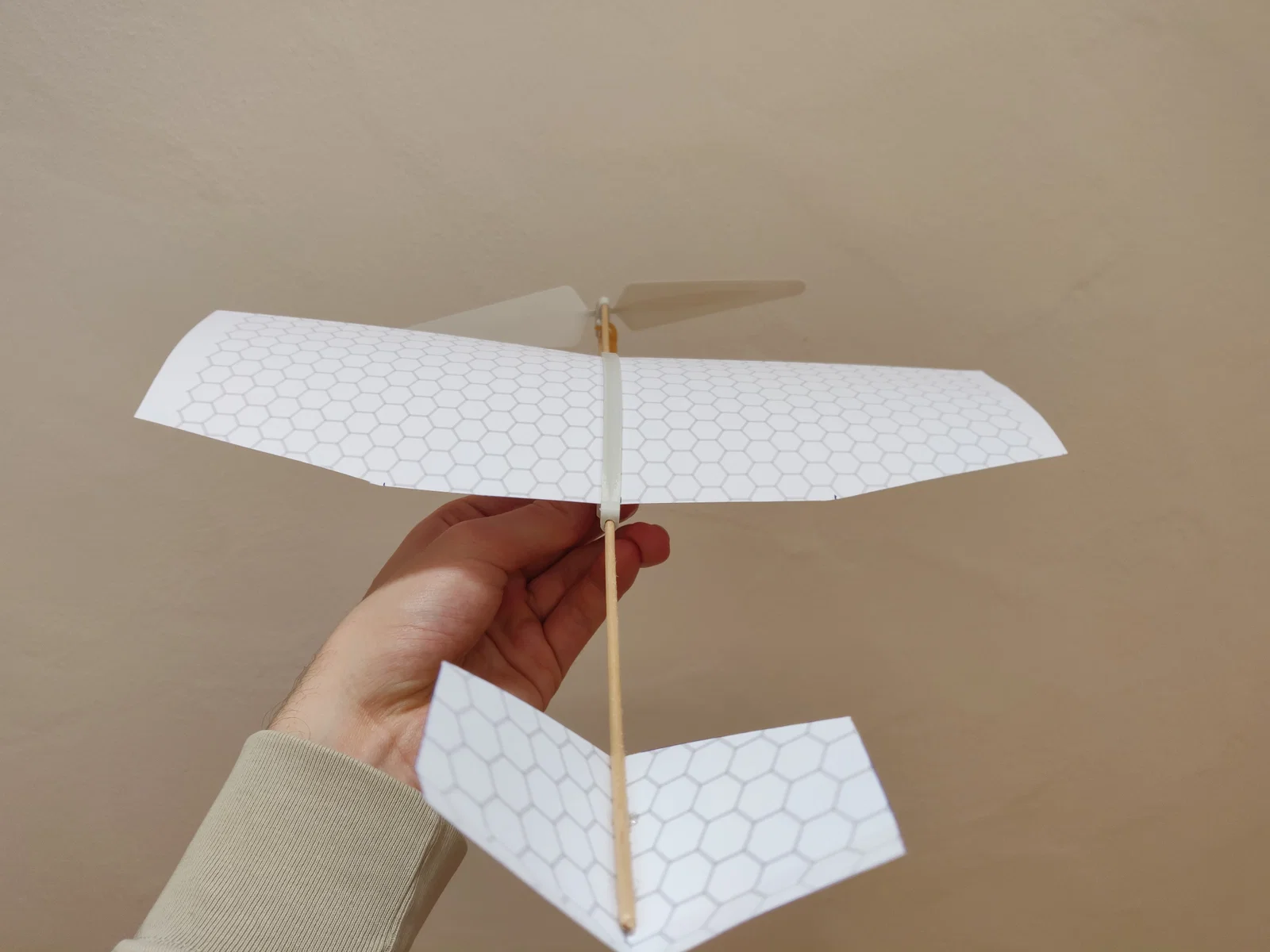

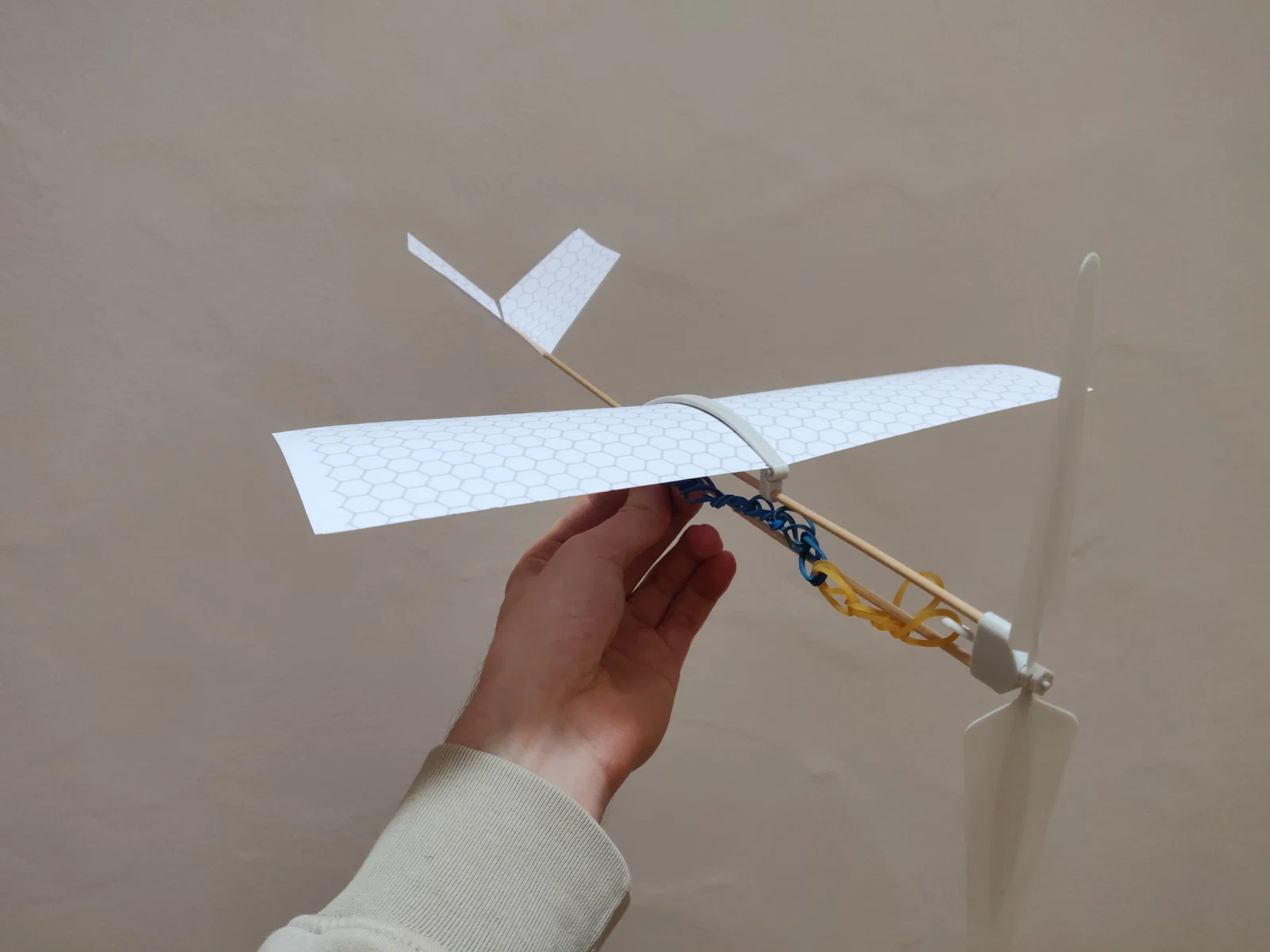

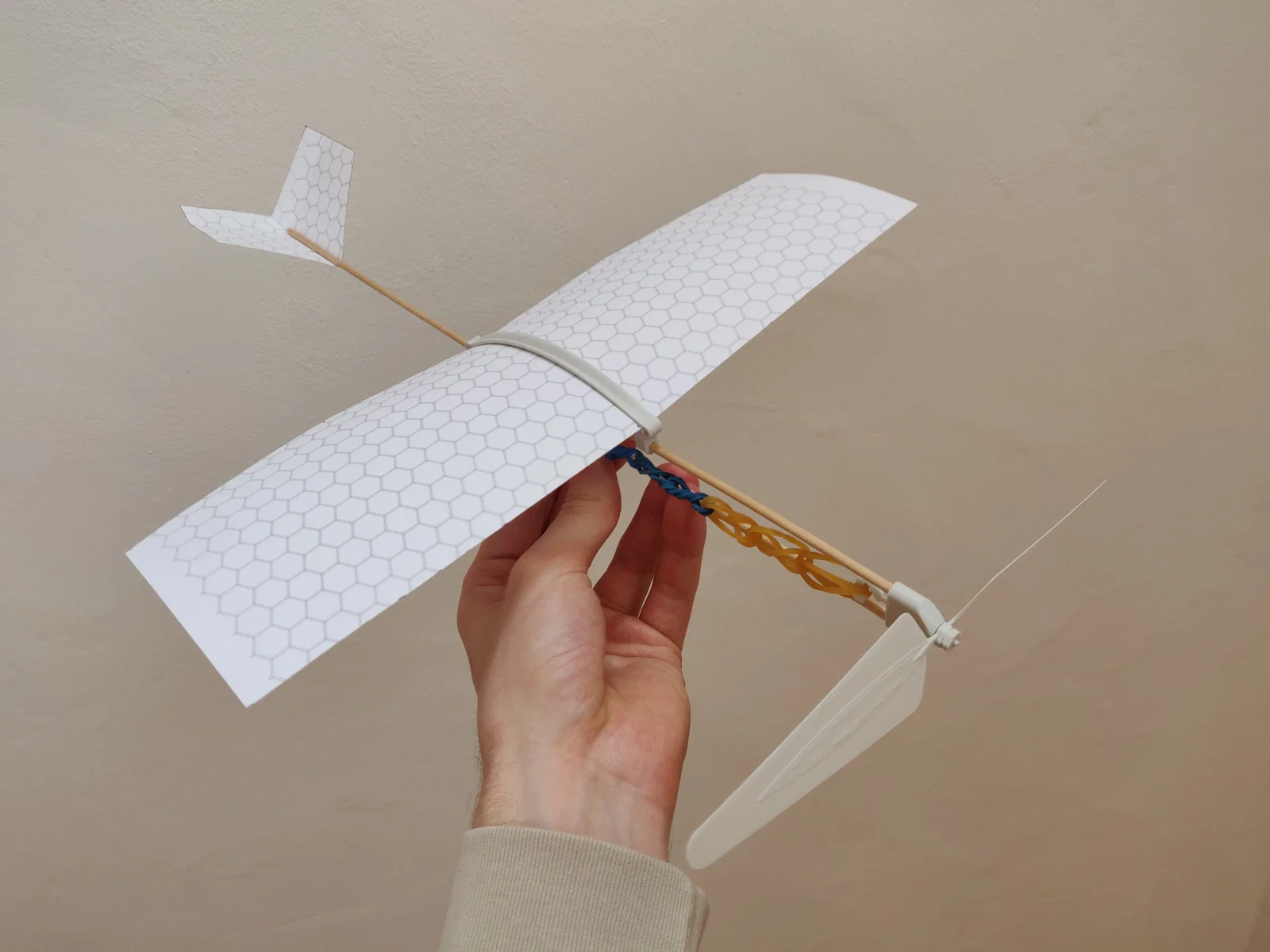

Máy bay mô hình chạy bằng dây thun nhỏ gọn

Lưu ý quan trọng: Đây không phải là mẫu máy bay dễ chế tạo và mình vẫn chưa làm cho nó hoạt động hoàn hảo. Bạn cứ xem đây là nguồn cảm hứng hoặc là cơ sở để tự phát triển thiết kế riêng nhé.

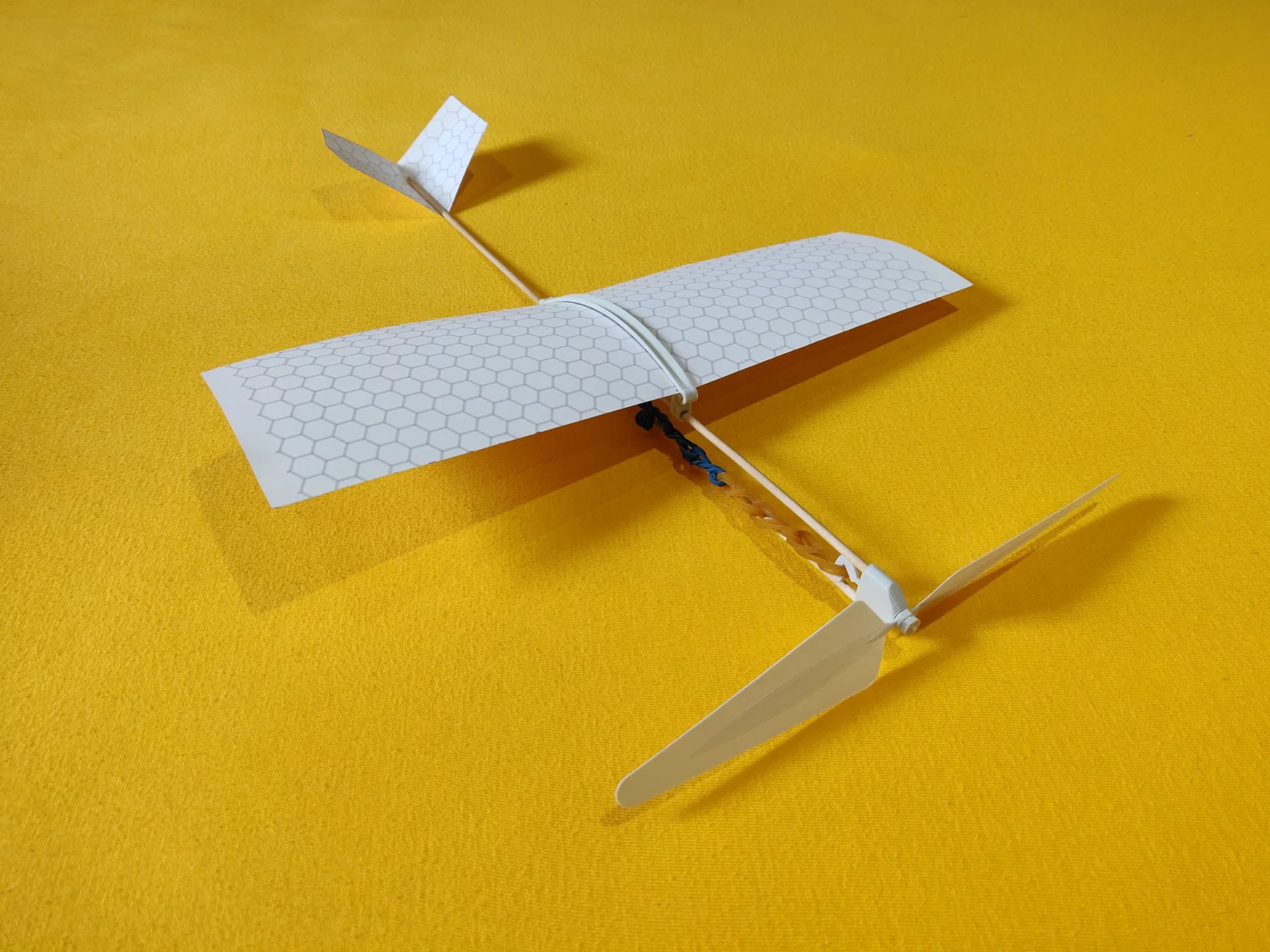

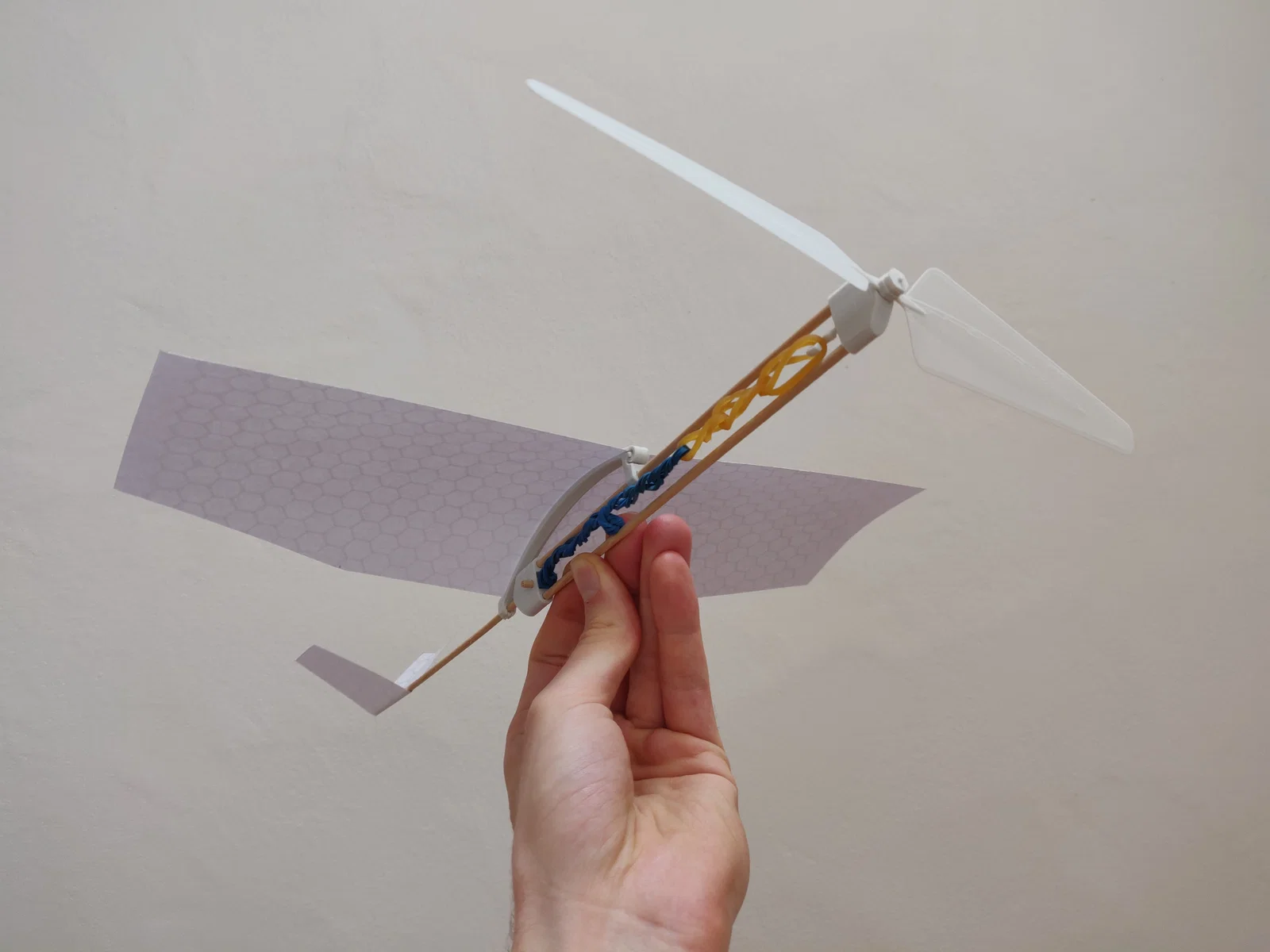

Đây là mẫu máy bay dùng dây thun cỡ nhỏ, tốn rất ít nhựa in và chỉ mất hơn một tiếng để in xong. Máy bay được kết hợp từ giấy và que xiên thịt để giữ trọng lượng nhẹ nhất có thể. Cánh quạt được thiết kế để bạn có thể dùng máy khoan pin để lên dây cót.

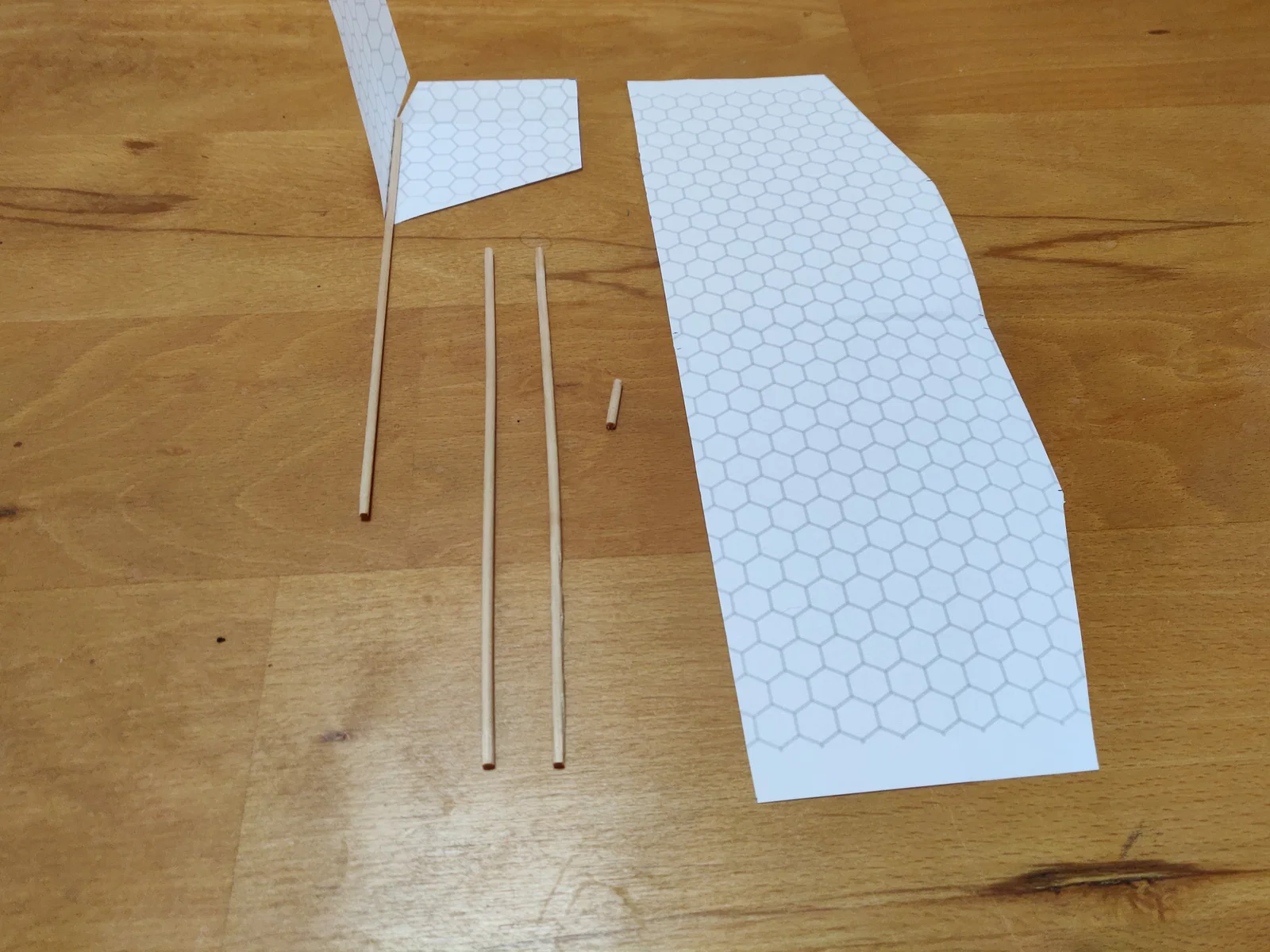

Vật liệu cần thiết:

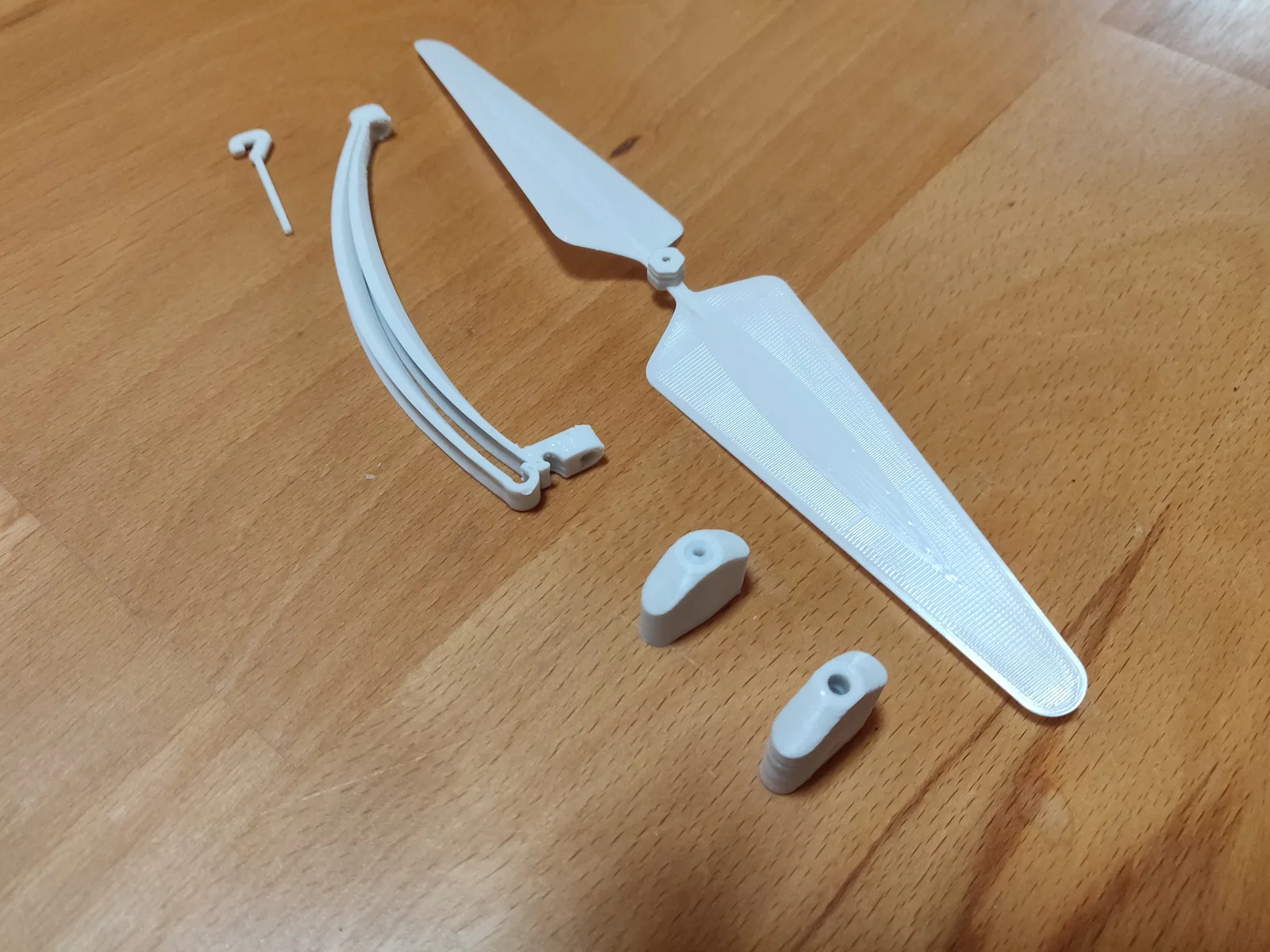

• Các chi tiết đã in 3D
• Một tờ giấy A4
• Ba que xiên thịt
• Một đoạn nhỏ ống PTFE Bowden
• Dây thun
• Keo dán

Hướng dẫn lắp ráp:

• In tất cả các linh kiện.
• Nếu lỗ lắp hơi nhỏ, hãy dùng mũi khoan 3mm để mở rộng. Nếu bị lỏng, hãy dùng một ít keo để cố định lại.
• Cánh:

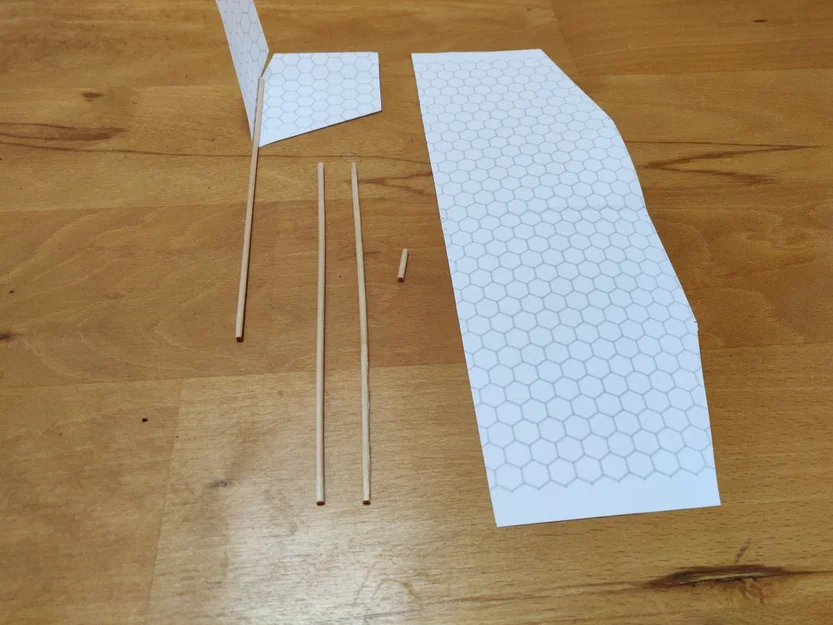

  • Cắt một dải giấy rộng khoảng 10 cm.
  • Tháo chốt phần kẹp cánh ở mặt trước linh kiện in.
  • Căn giữa dải giấy vào phần kẹp rồi đóng lại, việc này sẽ giữ giấy cố định và tạo độ cong cho cánh.
• Đuôi:
  •

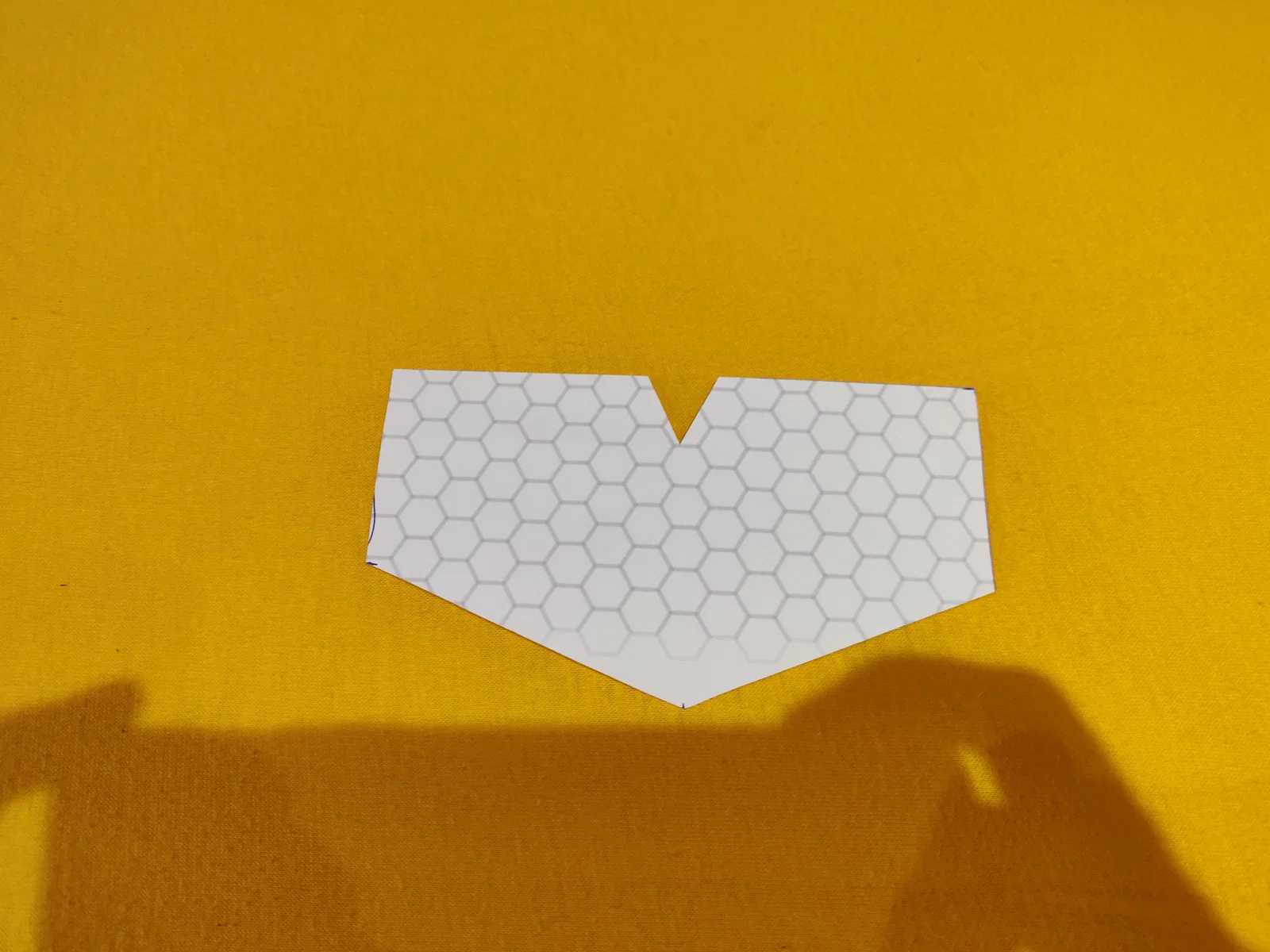

  • Cắt phần đuôi theo hình vẽ.
  • Bẻ cong các bề mặt điều khiển cách mép sau khoảng 2cm.
  • Gấp đôi tờ giấy phần đuôi.
  • Nhỏ vài giọt keo dọc theo nếp gấp giữa và đặt que xiên vào.
  • Gấp giấy sao cho các bề mặt điều khiển tạo thành góc 90°.
• Cánh quạt:
  • Hơ nóng nhẹ các phần mỏng gần trục cánh quạt bằng ngọn nến trong vài giây.
  • Xoay nhẹ cánh quạt để tạo độ nghiêng.
  • Hơ và xoay từng cánh một.
  • Đảm bảo hai cánh được xoay đều nhau so với trục giữa.
  • Đảm bảo cánh quạt hướng thẳng ra ngoài so với trục.
  • Nếu chưa ưng ý, bạn có thể hơ nóng lại và chỉnh hình. Việc này không khó như bạn nghĩ đâu.
• Luồn đuôi qua phía sau cánh và gắn vào phần kết nối giữa.
• Cắm hai que xiên vào phần mũi rồi gắn vào phần kết nối giữa thông qua mặt trước của cánh.
• Cắt ống PTFE khoảng 16mm, đảm bảo cắt thẳng, rồi đặt vào phía trước mũi máy bay.
• Luồn móc qua ống PTFE và đẩy vào cánh quạt. Nếu quá chặt, hãy dùng dao rọc giấy gọt bớt. Nếu quá lỏng, hãy chấm một ít keo vào đầu cánh quạt.

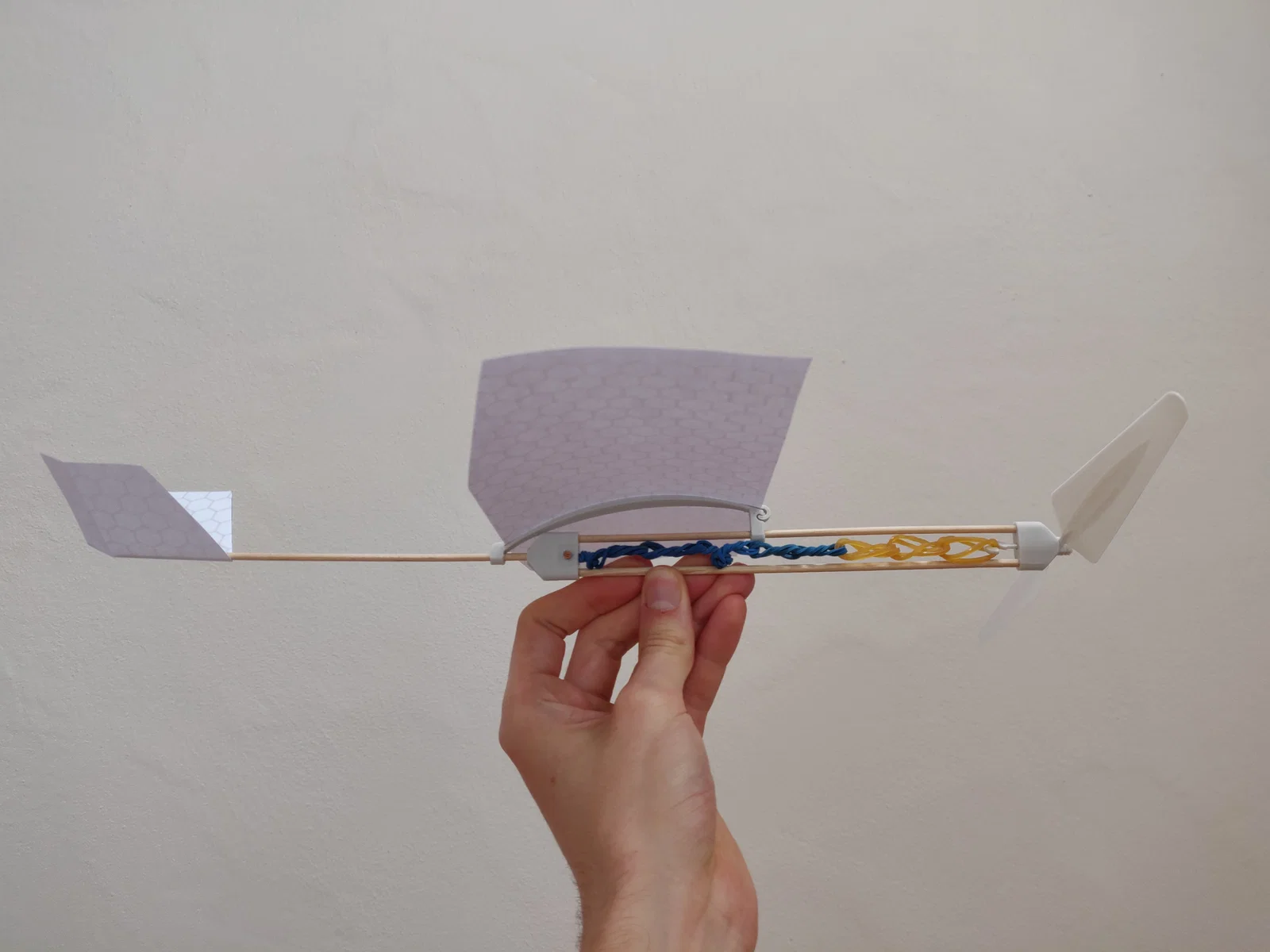

• Bạn có thể dùng một sợi dây thun lớn hoặc nhiều sợi nhỏ. Cố định chúng vào phần kết nối giữa bằng một đoạn que xiên ngắn. Dây thun không được quá căng khi chưa lên cót; nó chỉ nên căng sau khi đã được xoắn lại.
• Thử ném máy bay trên bề mặt mềm và điều chỉnh đuôi cho đến khi máy bay lượn ổn định.
• Giờ thì dùng máy khoan pin để lên dây cót, thả tay ra và thưởng thức thành quả thôi!

Các lưu ý về thiết kế:

• Cánh: Cánh làm bằng giấy để giữ độ nhẹ và đơn giản. Giấy được uốn cong để tạo độ cứng và hình dạng airfoil. Bạn có thể in các hoa văn lên giấy hoặc dán hai tờ lại để tăng diện tích cánh.
• Đuôi: Sau khi thử nghiệm đuôi in 3D thấy quá nặng làm lệch trọng tâm, mình đã chuyển sang thiết kế V-Tail bằng giấy. Que xiên giúp giữ hai nửa đuôi cố định ở góc 90°.
• Mũi: Sử dụng ống PTFE làm bạc đạn giúp giảm ma sát cho cánh quạt.
