Nâng cấp ốp tản nhiệt Elegoo Neptune 2, 2S có hỗ trợ BL-touch

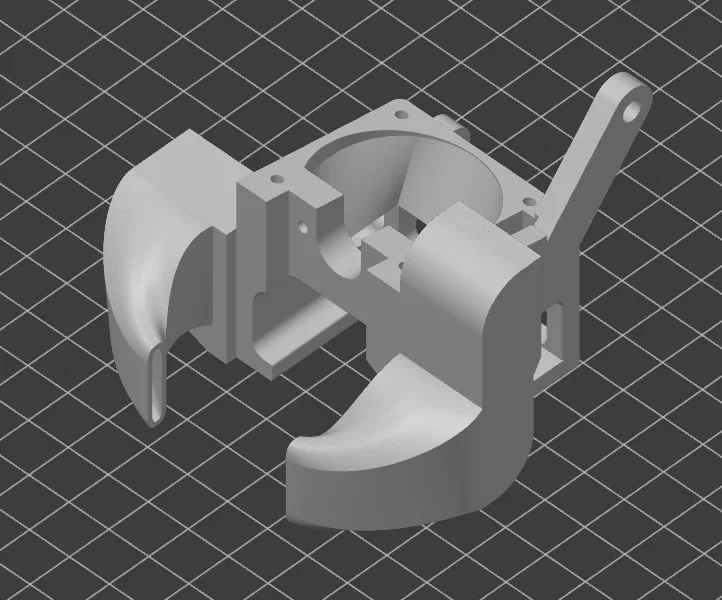

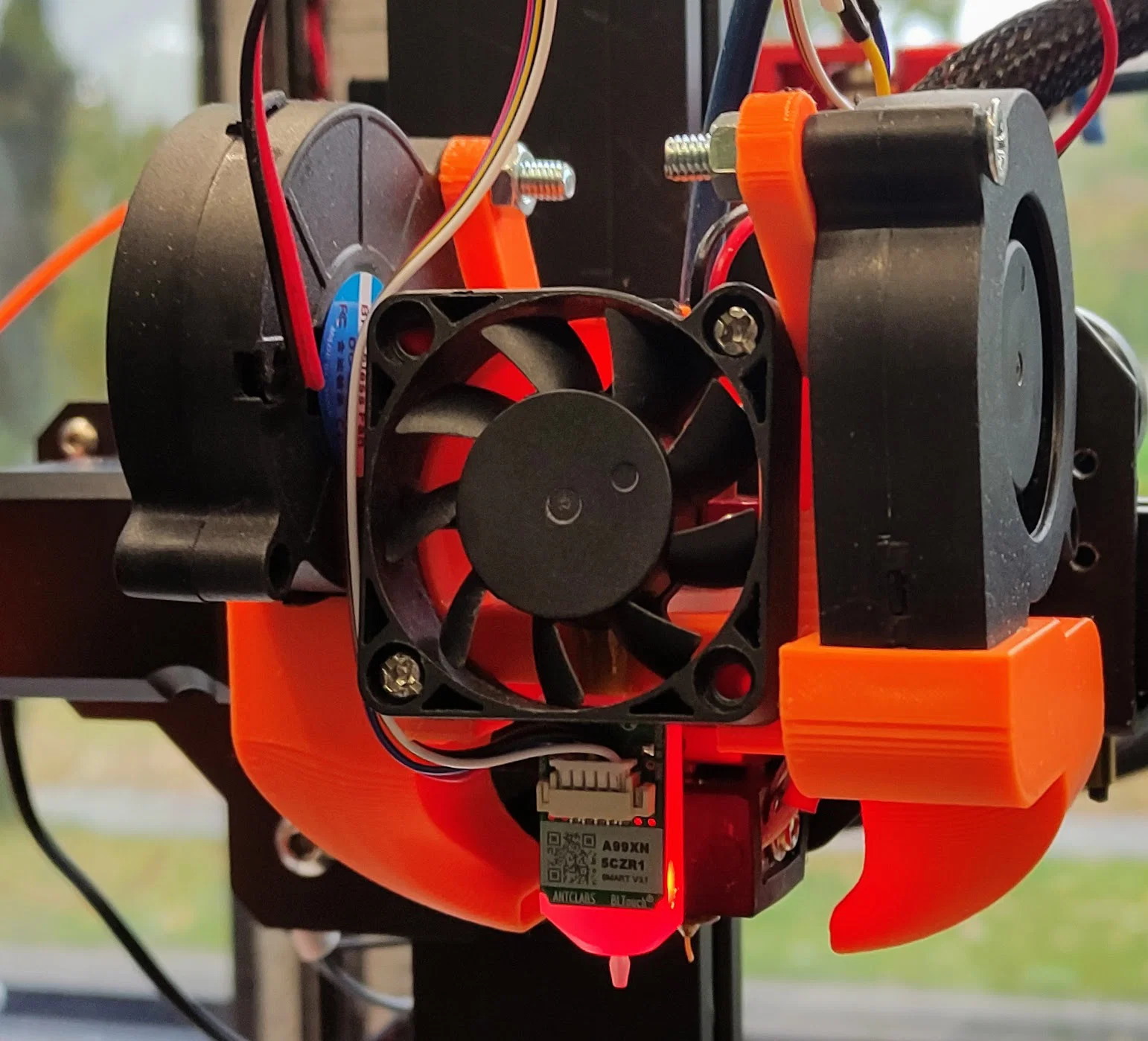

Đây là bản nâng cấp ốp tản nhiệt (fan shroud) cho dòng máy in Elegoo Neptune 2x (có thể dùng được cho các máy in i3 khác như Ender 3, nhưng chưa được kiểm nghiệm). Để thực hiện nâng cấp, bạn sẽ cần 2 quạt thổi (blower fan) 5015 24V, một cảm biến BL-touch, mũi taro M3 cùng một vài ốc M4 x 30 và đai ốc M4. Các linh kiện khác đều có thể tận dụng lại.

Các bước lắp đặt:

1. Tháo ốp cũ, tháo quạt tản nhiệt hot-end từ ốp cũ và cắt dây quạt làm mát linh kiện (nhớ tắt máy in trước khi làm).
2. Dùng mũi taro M3 để tạo ren cho các lỗ gắn BL-touch, sau đó lắp BL-touch vào bằng ốc đi kèm trong bộ kit.
3. Lắp ốp vào máy nhưng đừng vặn chặt hoàn toàn các ốc điều chỉnh.
4. Hạ đầu phun (nozzle) xuống bàn in và căn chỉnh sao cho ống dẫn gió cách bàn in khoảng 2mm và cách đều đầu phun.
5. Vặn chặt các ốc điều chỉnh.
6. Hàn dây điện của quạt thổi vào vị trí dây đã cắt trước đó (Lưu ý: nhớ kiểm tra đúng cực âm dương).
7. Lắp quạt thổi vào các lỗ, đảm bảo cánh quạt hướng ra ngoài.
8. Lắp thêm ốc và đai ốc M4.
9. Tận hưởng thành quả!

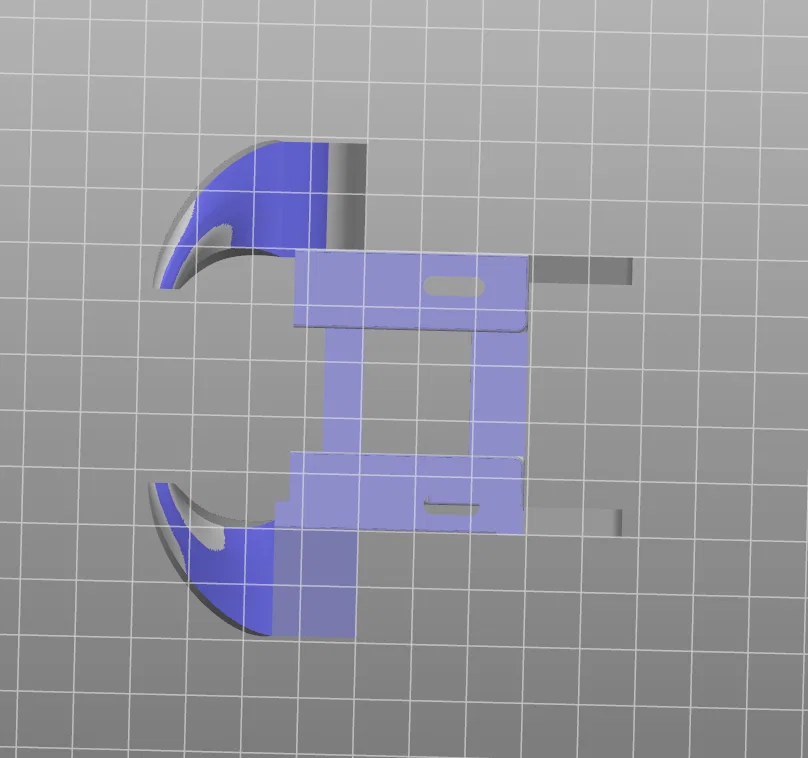

Hướng in đã được thể hiện trong hình, hãy sử dụng tính năng 'paint-on-supports' như minh họa.

Thông số offset cho cảm biến là x=0, y=-25.
