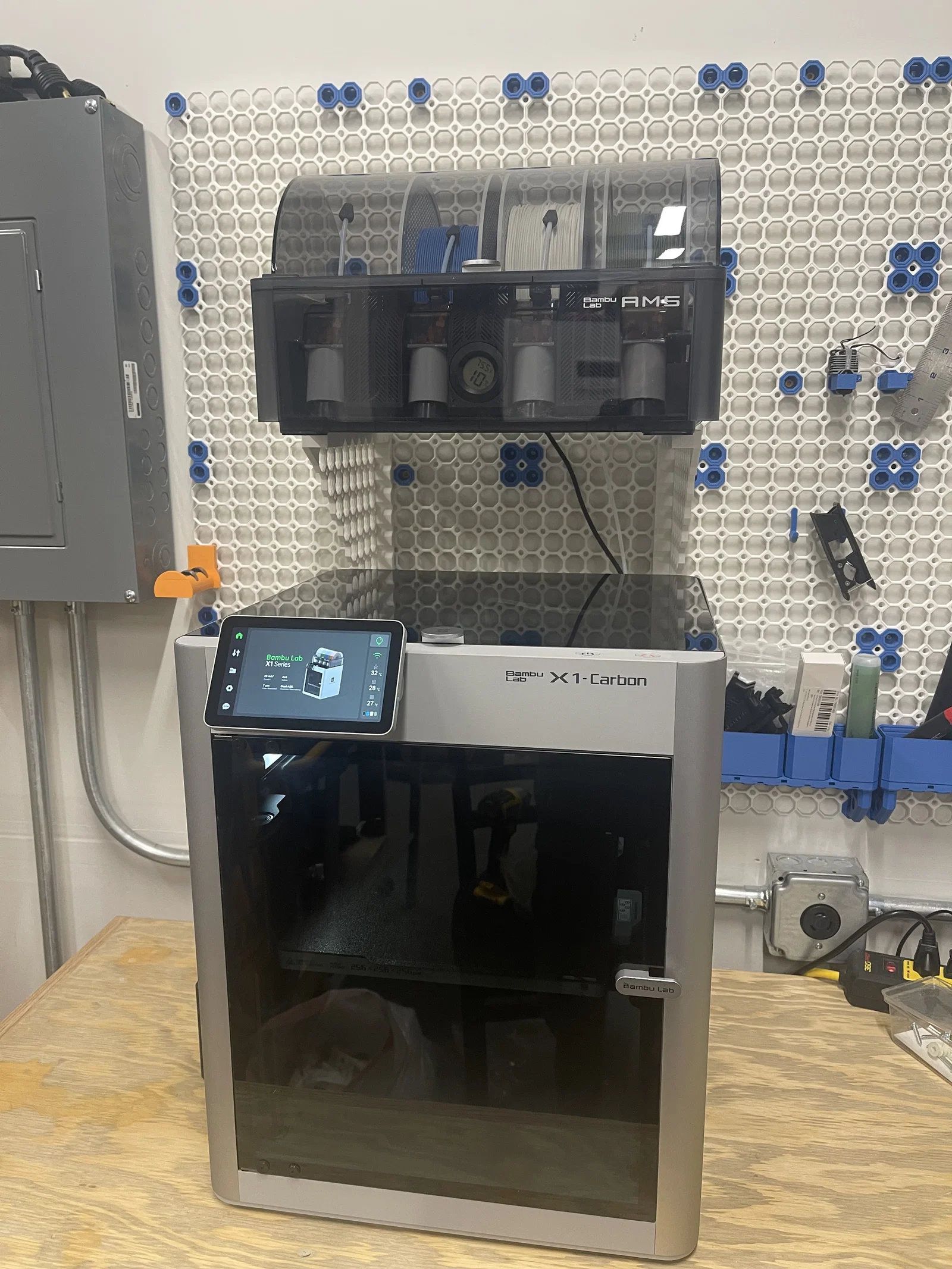

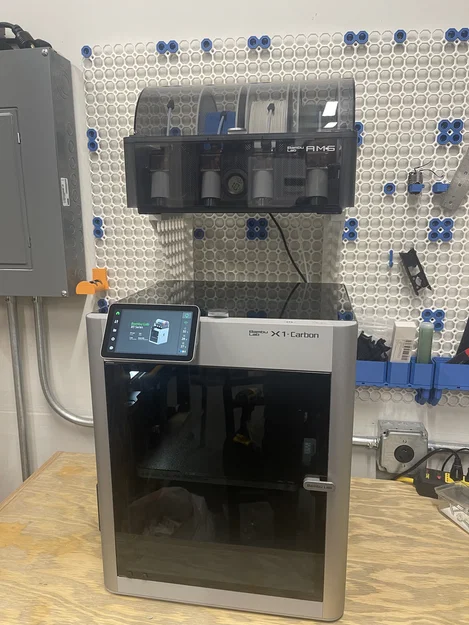

Giá đỡ Multiboard cho Bambu AMS kèm khay giữ Build Plate

Có phiên bản mới ở đây: https://makerworld.com/en/models/632589#profileId-557586

Phiên bản mới dùng những parts vừa được Multiboard phát hành. Nó ổn định hơn phiên bản này và RẤT cứng cáp. Thiết kế mới cũng giúp lắp đặt đơn giản hơn nhiều nhờ bổ sung Heavy Weight-Bearing Snaps mới. Bản gốc mình treo AMS mấy tháng không vấn đề gì, nhưng mình vẫn thích thiết kế mới này hơn.

AMS Shelf Brackets

Bộ shelf brackets cho AMS dùng với hệ Multiboard https://thangs.com/designer/Keep%20Making

Bộ AMS shelf brackets gồm bracket trái và bracket phải, có tích hợp sẵn Multiboard tiles. Để gắn được, cần tối thiểu hai Multiboard 8x8 tiles và nên canh khoảng cách 14 lỗ (từ trái sang phải); còn các pegs cách nhau 8 lỗ (theo chiều dọc).

Brackets có thể in không cần supports, nhưng khuyến nghị dùng supports, nếu không thì sẽ phải vệ sinh phần stringing thừa quanh các push-fit pegs.

Shelf Bracket kèm plate holder:

Gắn lên Multiboard của bạn

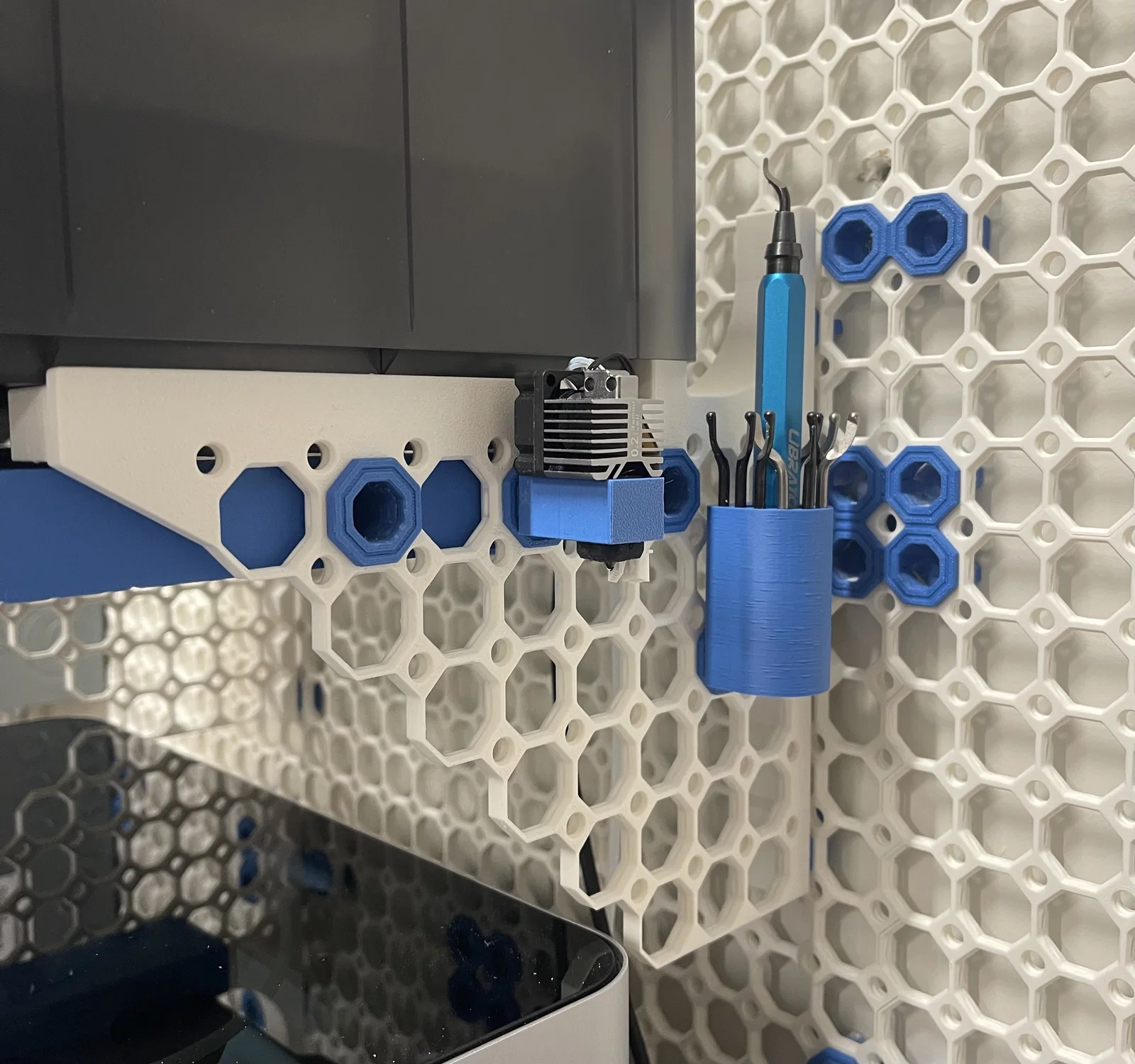

Brackets gắn vào Multiboard tiles thông qua push-fit pegs cắm vào Multiboard snaps. Sau đó brackets được siết cố định bằng t-bolts từ phía sau. Hãy dùng bộ Multiboard remixed t-bolts của mình https://makerworld.com/en/models/424415#profileId-327768, loại này sẽ khóa bracket vào Multiboard tile từ mặt sau và đồng thời đóng vai trò như điểm đỡ thêm cho tile tì vào bề mặt gắn. Vui lòng ghé trang model t-bolt để tải đúng thứ bạn cần.

Cá nhân mình dùng Multiboard Weight Bearing Snaps (snaps thường cũng dùng ổn) kèm một cái t-bolt của mình ở phía trên mỗi bracket. Ở các pegs phía dưới, mình dùng Multiboard offset snaps bắt vào tường để đỡ thêm, vì gần như không lo pegs phía dưới bị kéo tuột ra.

Tùy cách bạn bắt Multiboard tiles, bạn có thể muốn thêm vài offset snap mounts được neo vào tường phía sau hoặc xung quanh brackets. Mình thấy dùng dual snap giữa các tiles sẽ giúp giảm tình trạng tiles bị uốn/flex. Bản thân shelf brackets thì khá chắc.

Mình cực kỳ khuyến nghị bạn đảm bảo cố định các tiles xung quanh bracket bằng tắc kê (wall anchors) để tránh tiles bị flex. Nói lại lần nữa, bản thân bracket thì cực kỳ cứng, không hề bị flex, nhưng các tiles mà nó gắn lên phải đủ chắc thì bracket và AMS mới không bị xệ.

Khoảng hở của phần support phía sau đủ để bạn mở nắp AMS ra tới mức có thể thao tác/tiếp cận mọi thứ cần thiết.

Plate Holder

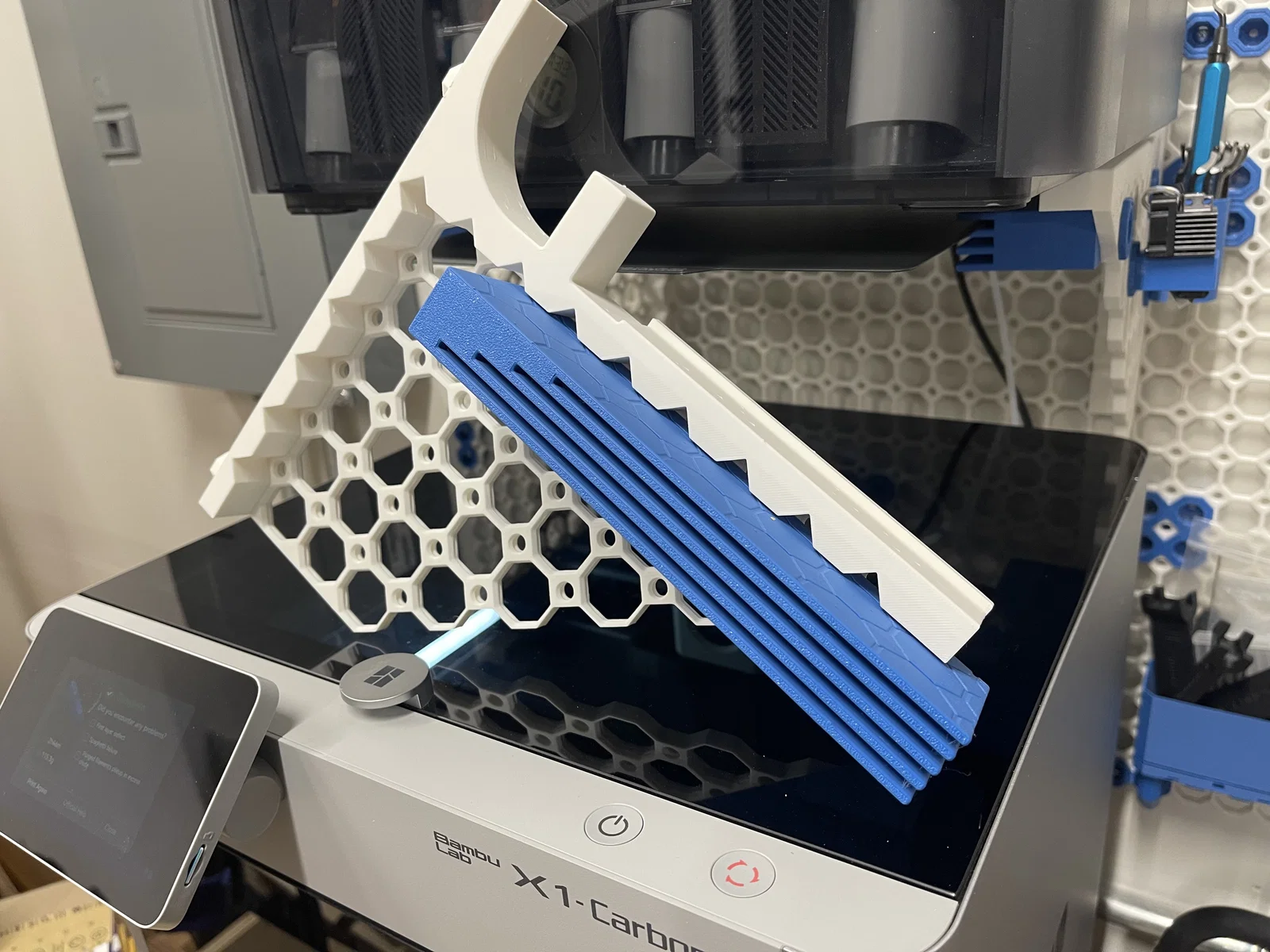

Plate holder được thiết kế để lắp ở phía trong của AMS Shelf Brackets, bằng cách gắn vào các multiboard brackets. Plate holder có thể giữ tối đa bốn plates, xếp so le để bạn dễ nhìn và dễ lấy đúng plate mình muốn. Bạn có thể in nhiều cặp plate holders rồi xếp chồng lên shelf bracket để giữ được bao nhiêu plates tùy ý (trong giới hạn hợp lý).

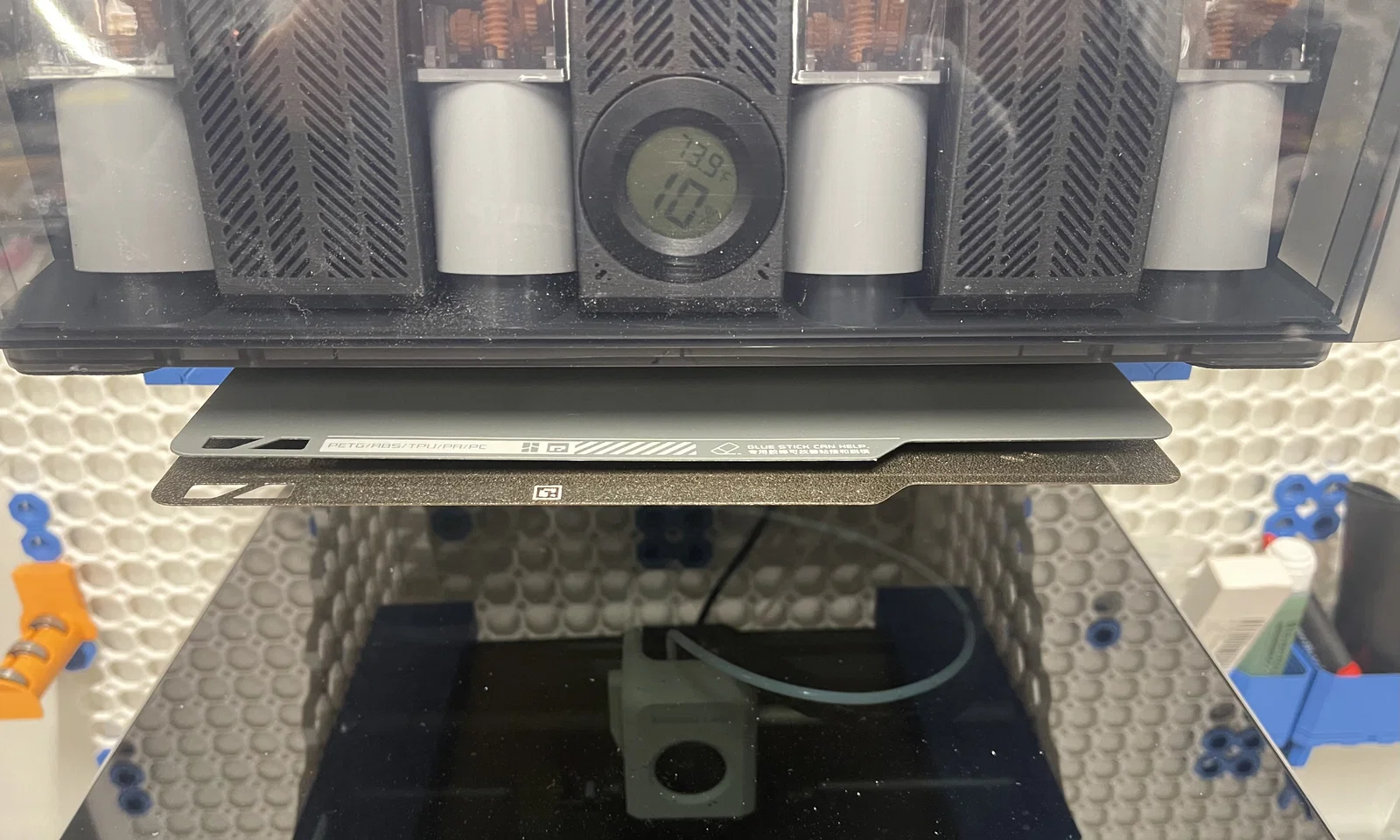

Hình phía trên minh họa cách gắn nhiều plate holders để mở rộng hệ thống. Cá nhân mình sẽ để các Plate Holders này ở bracket bên trái còn lại để cái plate ở dưới cùng nằm nhô ra ngoài nhiều nhất, nhưng tùy bạn.

Mình dùng Multiboard double-side snaps (part A) trên plate holder để bạn có thể dùng mặt part B ở phía ngoài của brackets cho nhìn gọn, sạch. Điều này cũng có nghĩa là bạn có thể tận dụng các snaps này để gắn thêm đồ khác chung một vị trí ở mặt ngoài, bằng push-fit pegs hoặc medium threaded bolts. Cảnh báo: các mảnh snaps trên Plate Holder khá mỏng/dễ gãy! Mình đã cố tăng tolerances ở phần ngàm snap để dễ ấn vào hơn, nhưng mình khuyên bạn đặt bracket lên mặt phẳng rồi ấn Plate Holder thẳng vào Multiboard tile; nếu không thì có nguy cơ bẻ gãy phần ngàm snap trên plateholder.
