Bộ chuyển đổi iMac 27" 2009 thành màn hình độc lập 27

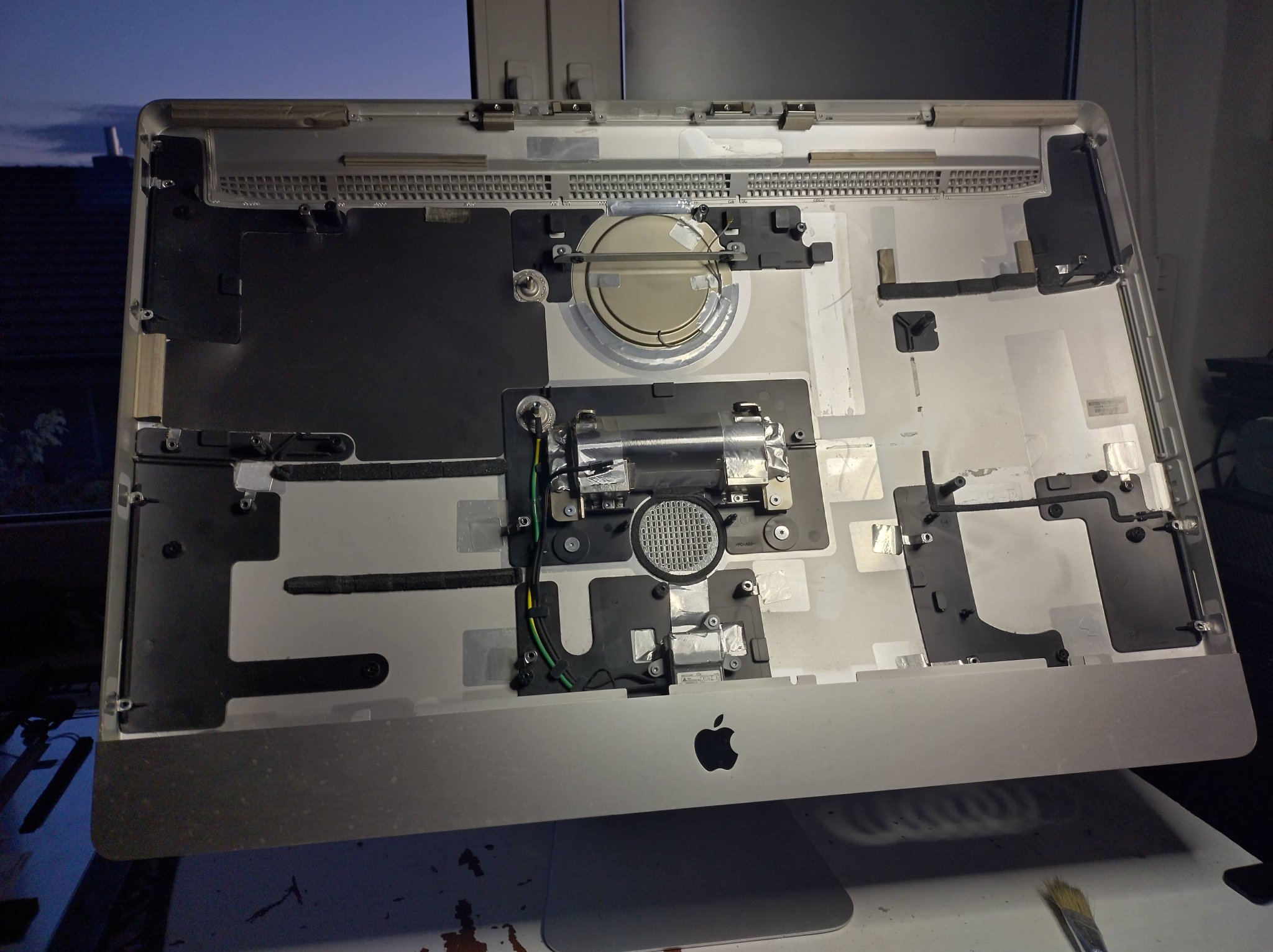

Internet đầy rẫy những hướng dẫn về cách mang lại cuộc sống thứ hai cho một chiếc iMac 27" 2009 bị hỏng bằng cách chuyển đổi nó thành một màn hình độc lập. Trong khi nhiều giải pháp thường dựa vào những cách sửa chữa tạm bợ như súng bắn keo, bộ dụng cụ này cung cấp một phương pháp tinh vi và bền bỉ hơn. Nếu bạn đánh giá cao sự chính xác và muốn tránh sự lộn xộn và không chắc chắn của keo, bộ chuyển đổi được thiết kế tỉ mỉ này là dành cho bạn. Với các bộ phận in 3D tùy chỉnh, bộ này cho phép bạn tích hợp các linh kiện điện tử mới một cách liền mạch vào chiếc iMac cũ của bạn, bảo tồn thiết kế biểu tượng của nó và đảm bảo độ bền.

STLs:

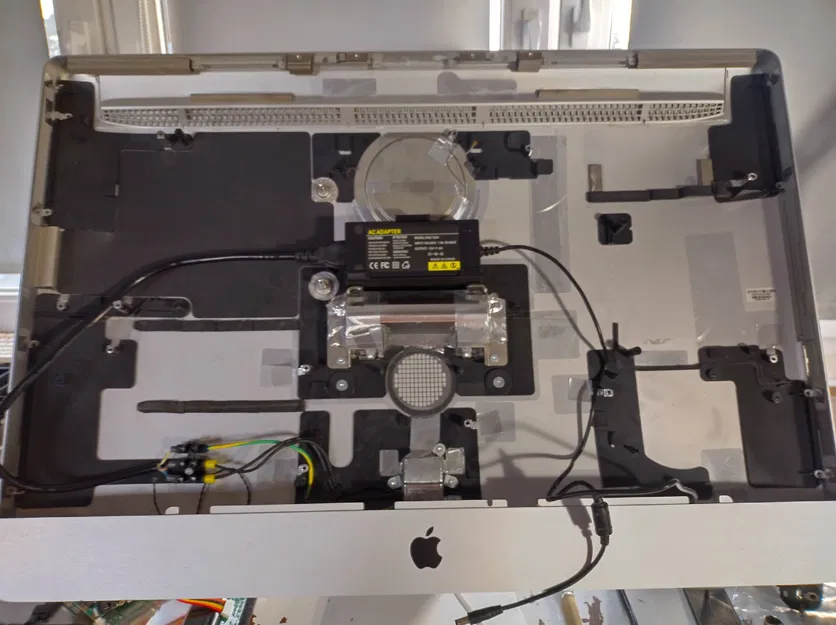

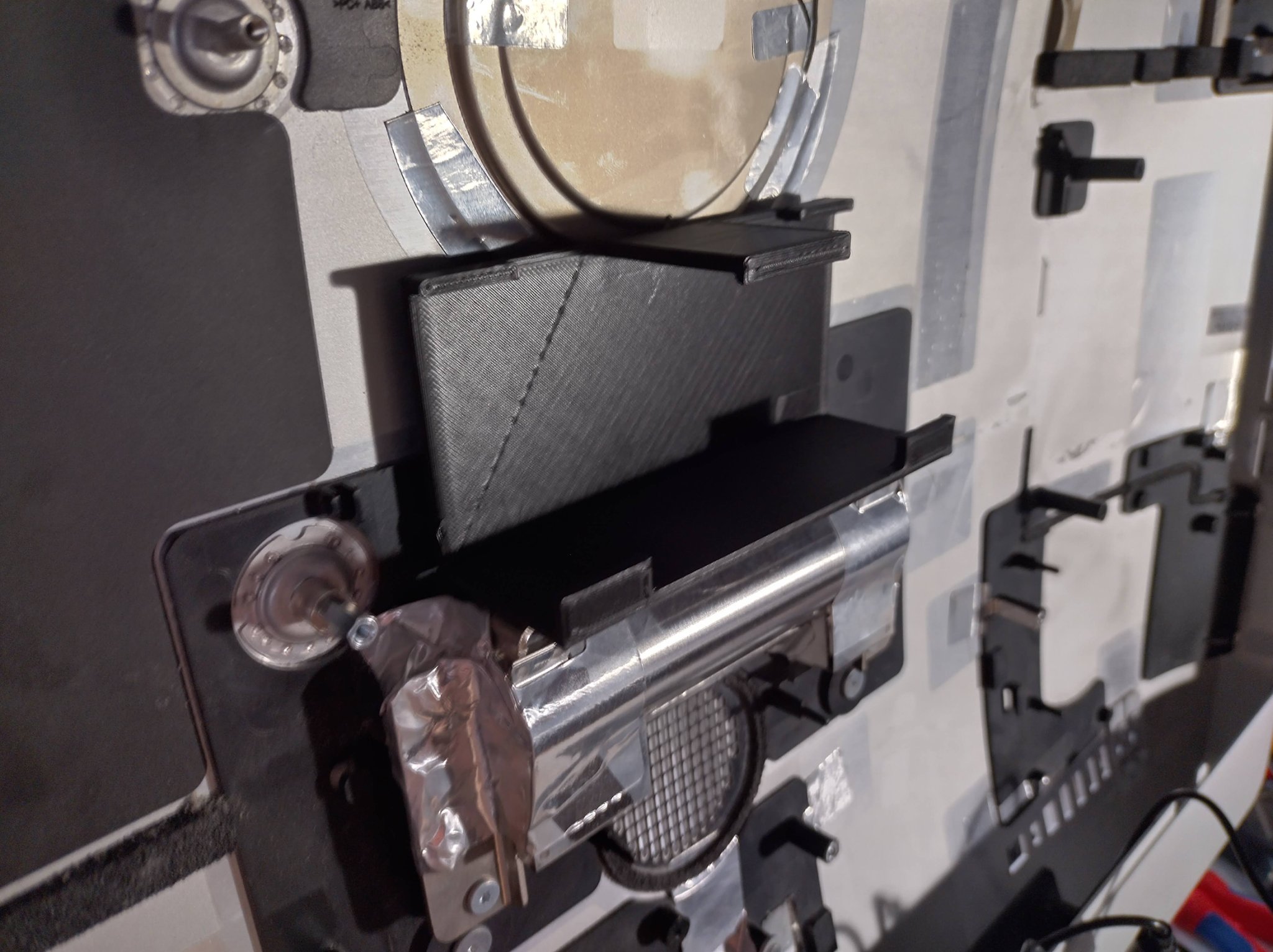

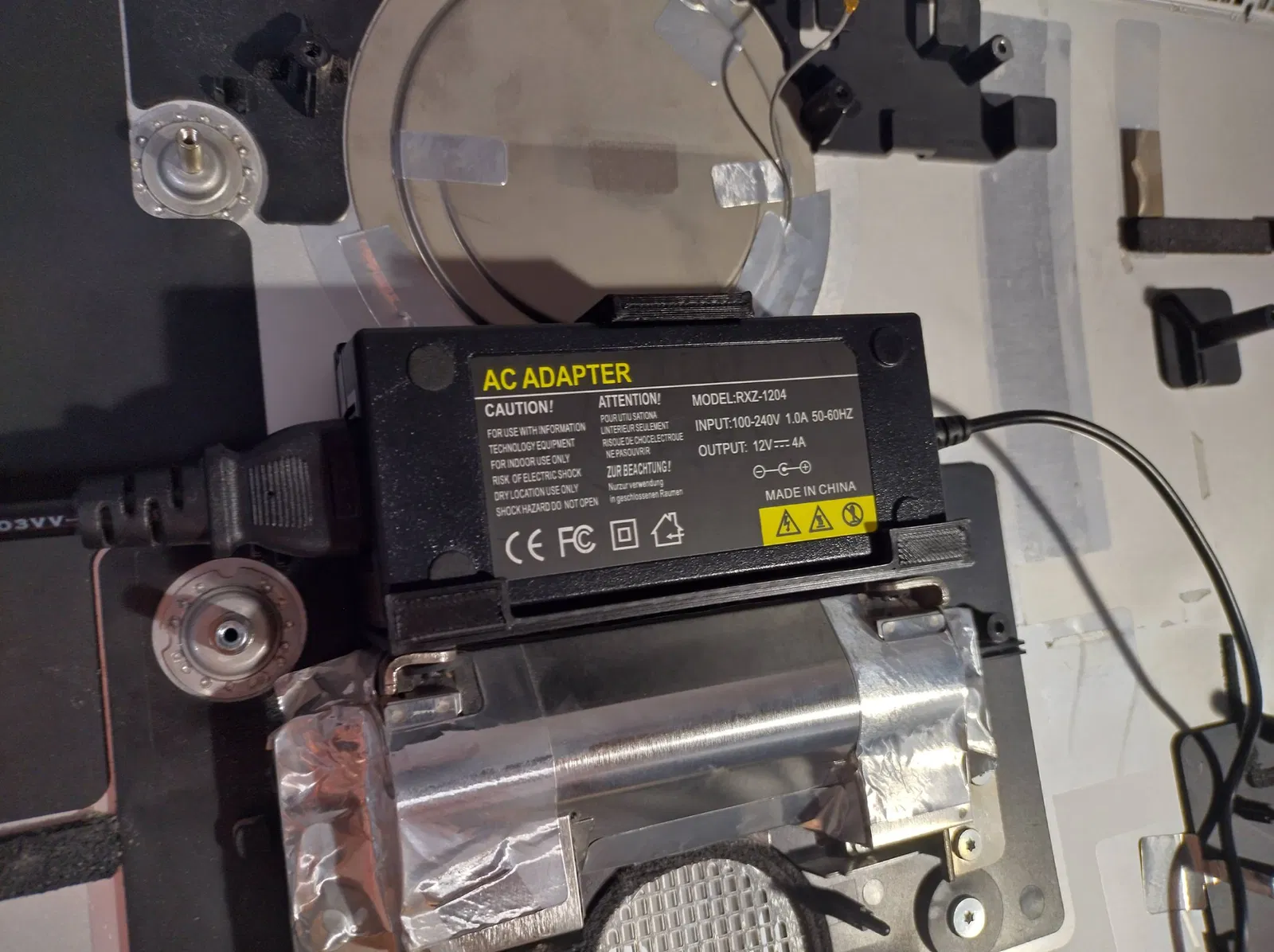

1. Netzteilhalter: Một giá đỡ tùy chỉnh được thiết kế để giữ chắc chắn nguồn điện của các linh kiện điện tử mới, vừa vặn hoàn hảo vào vị trí khay HDD gốc.

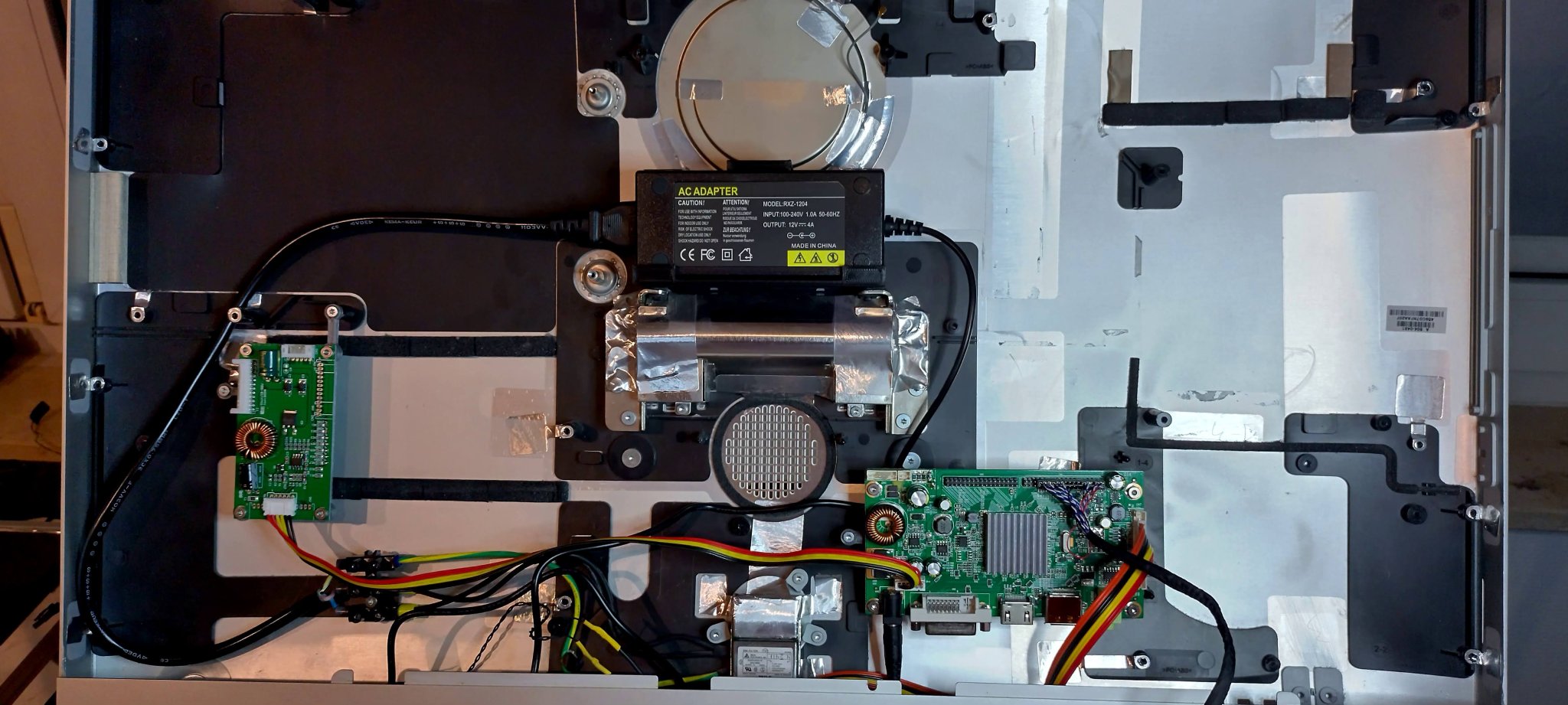

2. Controllerhalter & Inverterhalter: Các giá đỡ chuyên dụng an toàn chứa các PCB mới, đảm bảo sự căn chỉnh ổn định và đúng cách bên trong vỏ iMac.

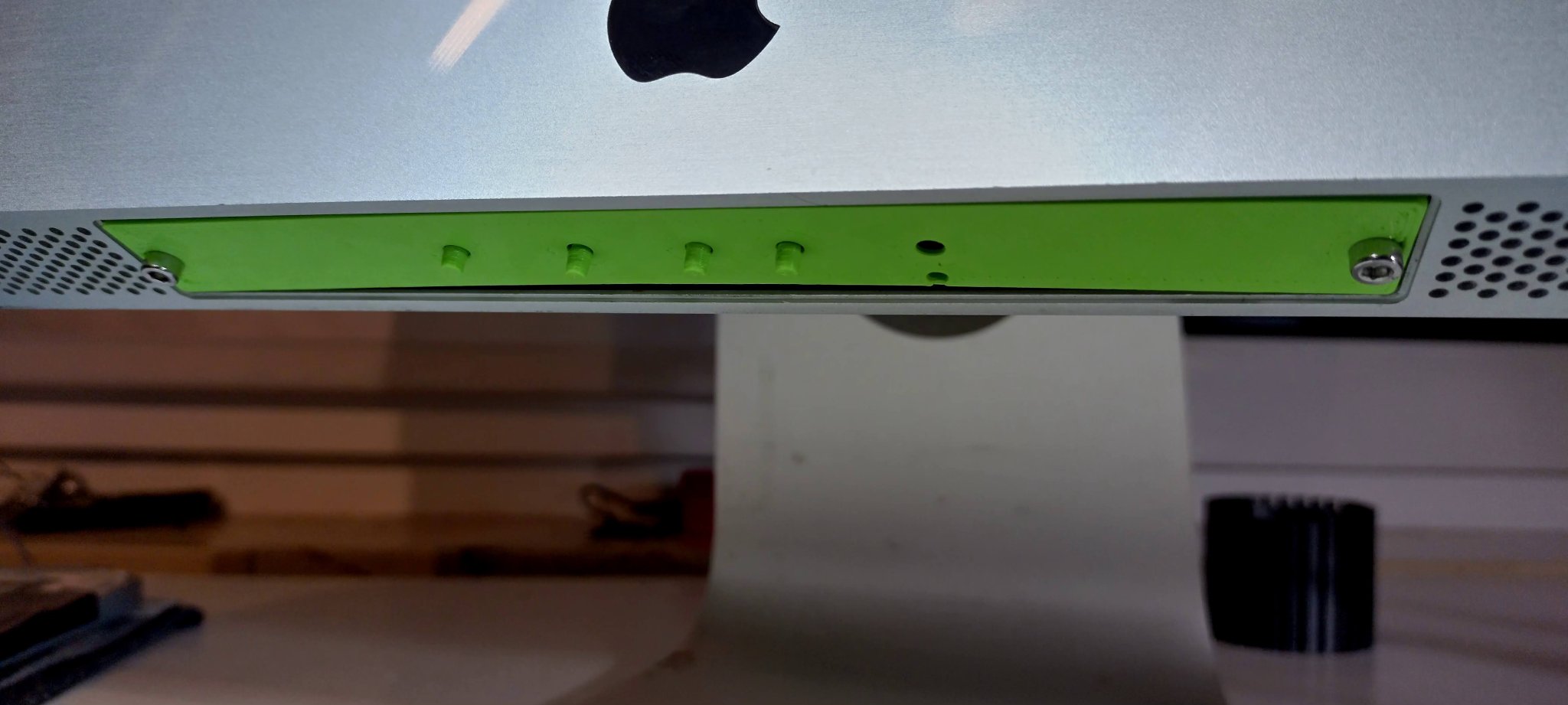

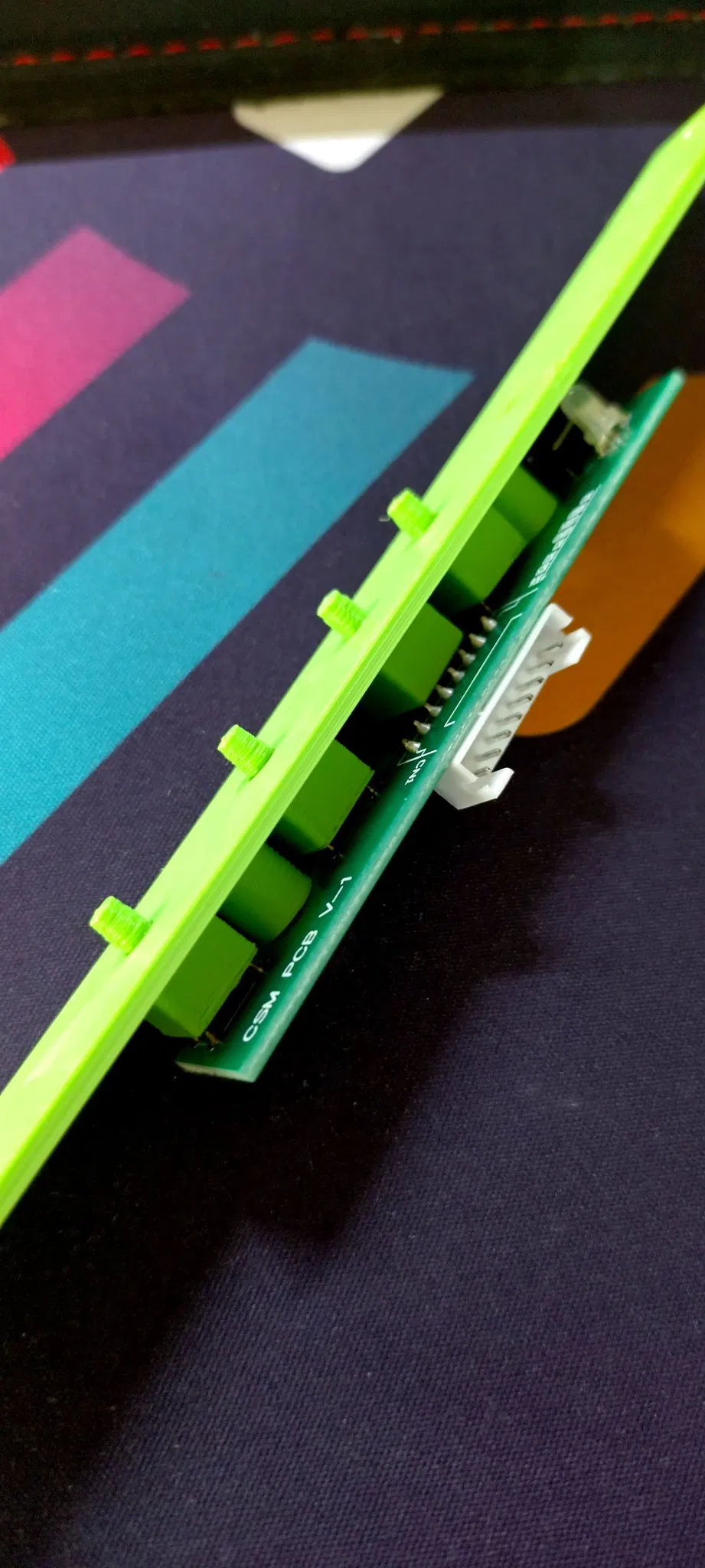

3. Tastenhalterung & Nippelsche: Được thiết kế một cách thông minh để gắn PCB với các nút OSD, cho phép người dùng truy cập các điều khiển hiển thị trên màn hình thông qua các khe nhớ gốc của iMac.

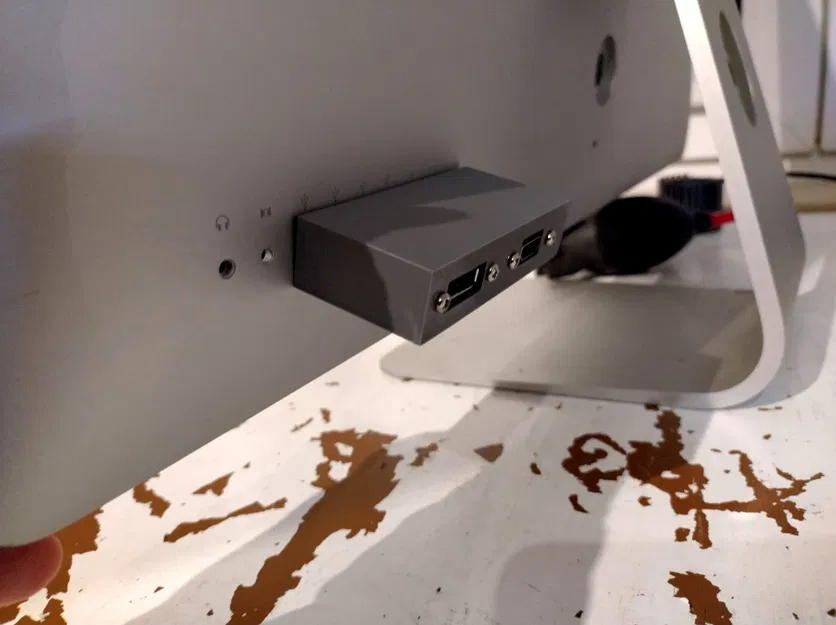

4. Kabelbox: Một phần mở rộng bên ngoài được thiết kế thẩm mỹ tích hợp liền mạch với vỏ iMac. Nó cung cấp các cổng cho kết nối HDMI và DisplayPort.
5. Monitorblock: khi bạn gỡ bỏ quá nhiều máy tính cũ, màn hình sẽ không còn chỗ dựa để đứng vững. Vì vậy, tôi đã xây dựng hai khối này để nâng đỡ màn hình.

Các thành phần & Vật liệu cần thiết:

1. Bộ Controller/Inverter: Cần phải tìm một bộ tương thích với số mô hình màn hình của iMac 27" 2009 của bạn. Bộ này sẽ chứa các linh kiện điện tử cần thiết để giao tiếp với các đầu vào màn hình hiện đại.
2. Đinh vít ren cho vít M3: Những cái này cung cấp các điểm gắn chắc chắn và bền bỉ cho các PCB mới, đảm bảo sự ổn định và độ bền lâu dài. (Chúng tôi cũng thích các đinh vít ren!)
3. Cáp mở rộng HDMI và DisplayPort: Cần thiết để kết nối các linh kiện điện tử bên trong với các đầu ra của Kabelbox.

Tuyên bố từ chối trách nhiệm:

• Người tạo ra dự án này không phải là một kỹ sư điện chuyên nghiệp và không tuyên bố là như vậy trên mạng. Hướng dẫn và thiết kế được cung cấp dựa trên kinh nghiệm và nghiên cứu cá nhân.
• Việc sửa đổi iMac của bạn hoàn toàn là theo sự lựa chọn và rủi ro của bạn. Luôn ưu tiên an toàn và tuân theo các hướng dẫn thích hợp khi làm việc với điện tử.
• Nhà thiết kế và người sáng tạo không chịu trách nhiệm về thiệt hại, tổn thất hoặc chấn thương xảy ra trong quá trình hoặc do kết quả của việc sửa đổi.
• Dự án này chỉ dành cho mục đích sử dụng cá nhân. Tôn trọng bản quyền và quyền sở hữu trí tuệ.
