ATX Open Frame PC Case Tabletop – Giá đỡ ATX gọn cho mainboard/PSU/GPU

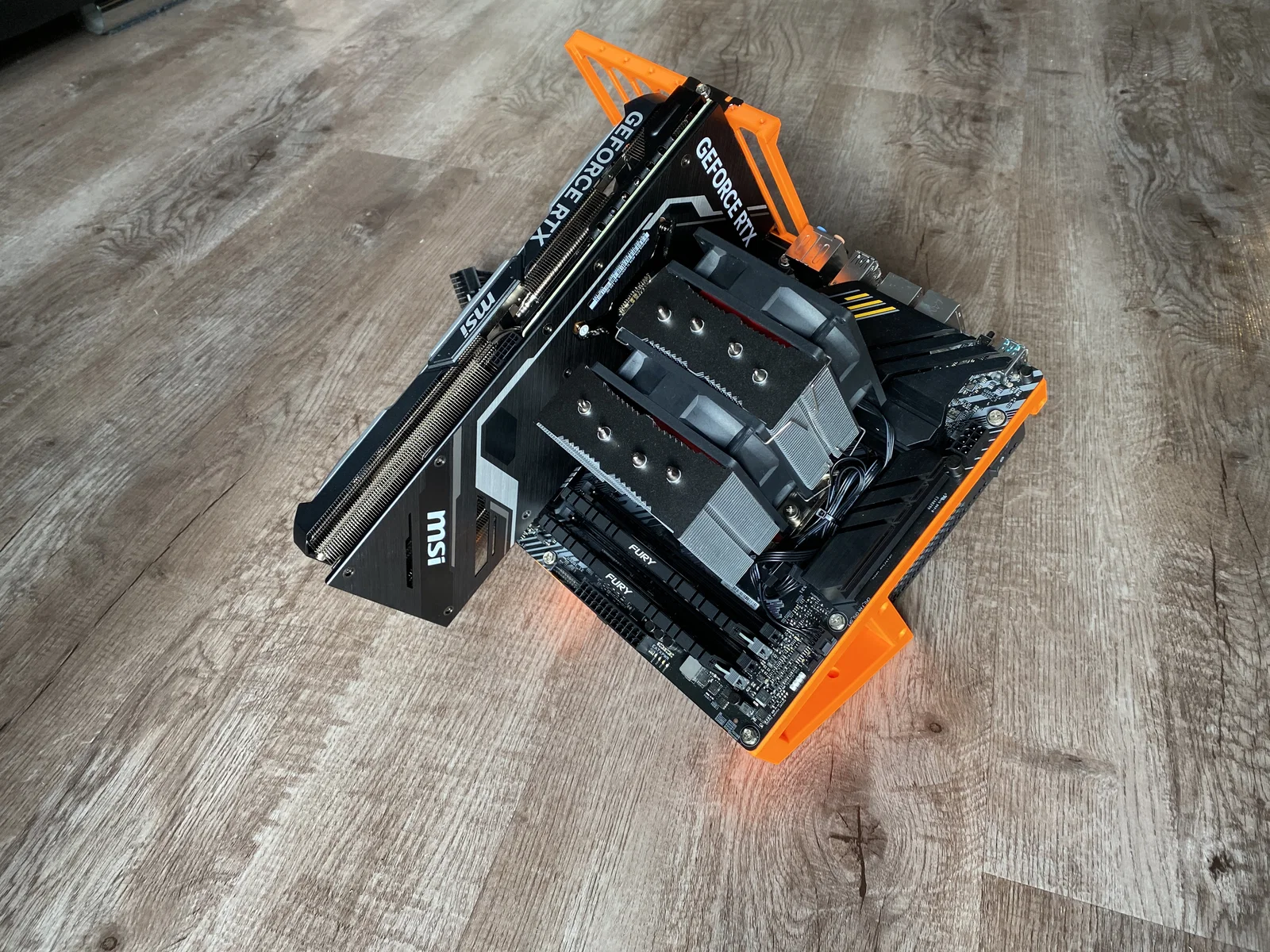

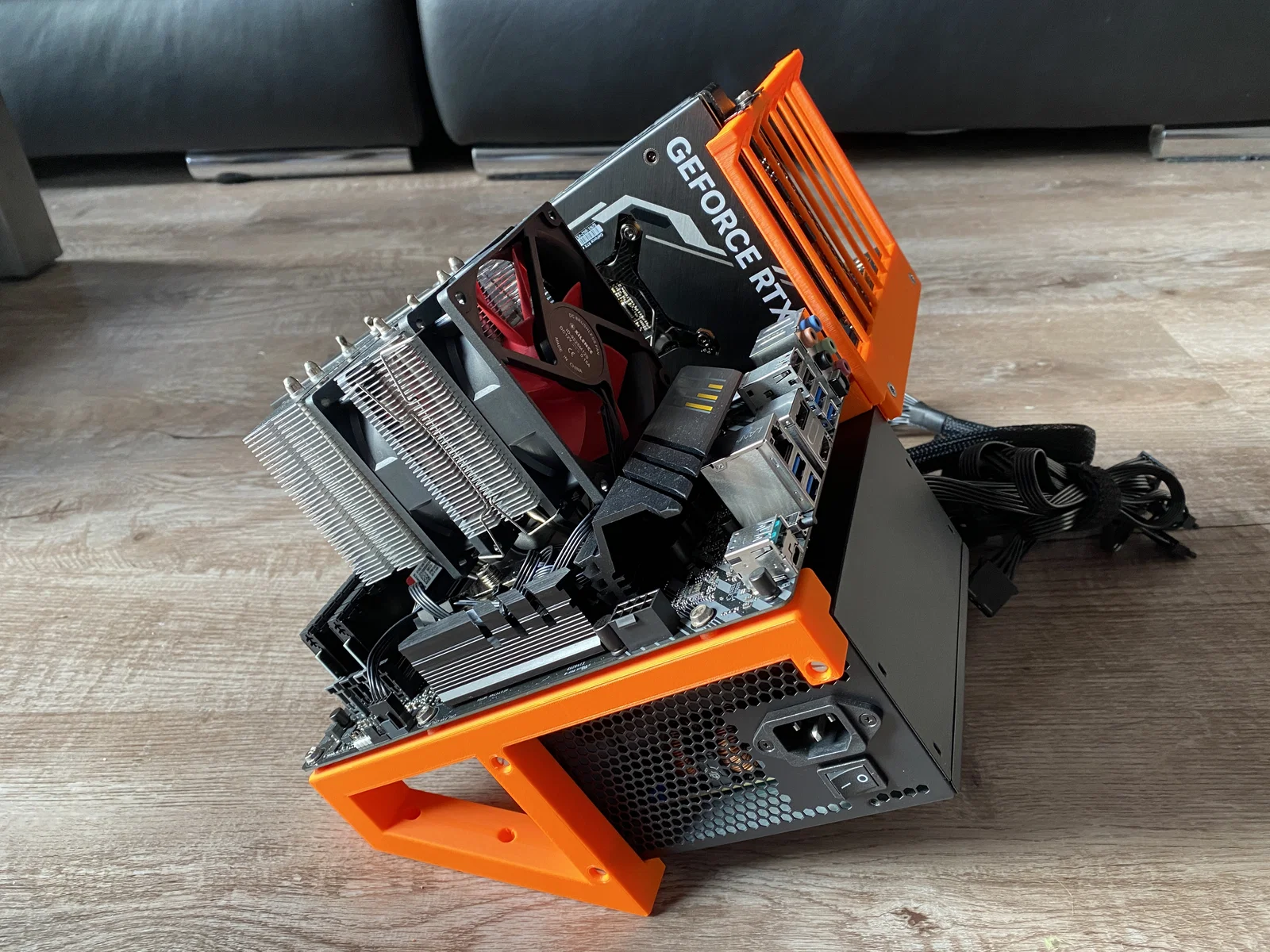

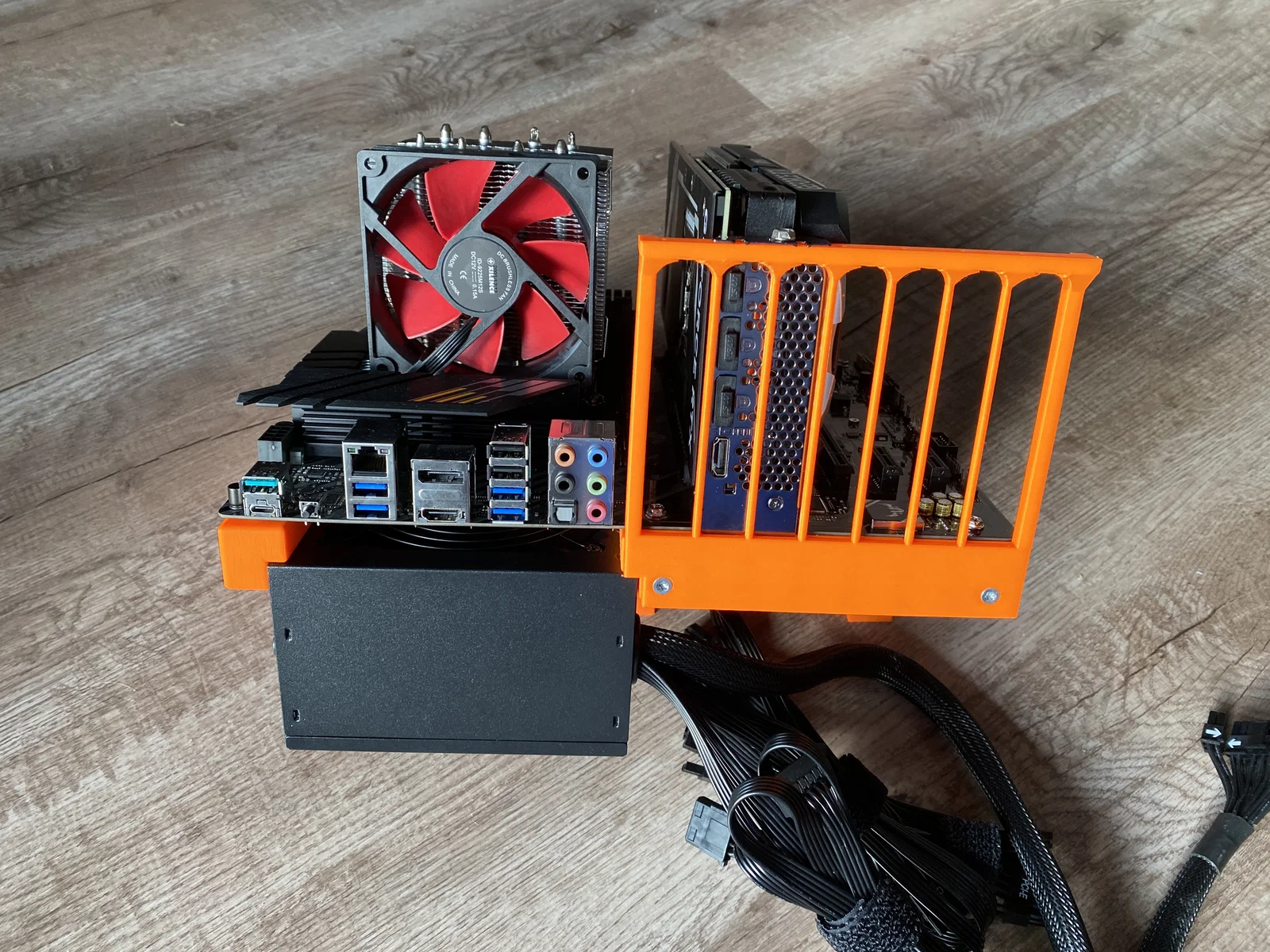

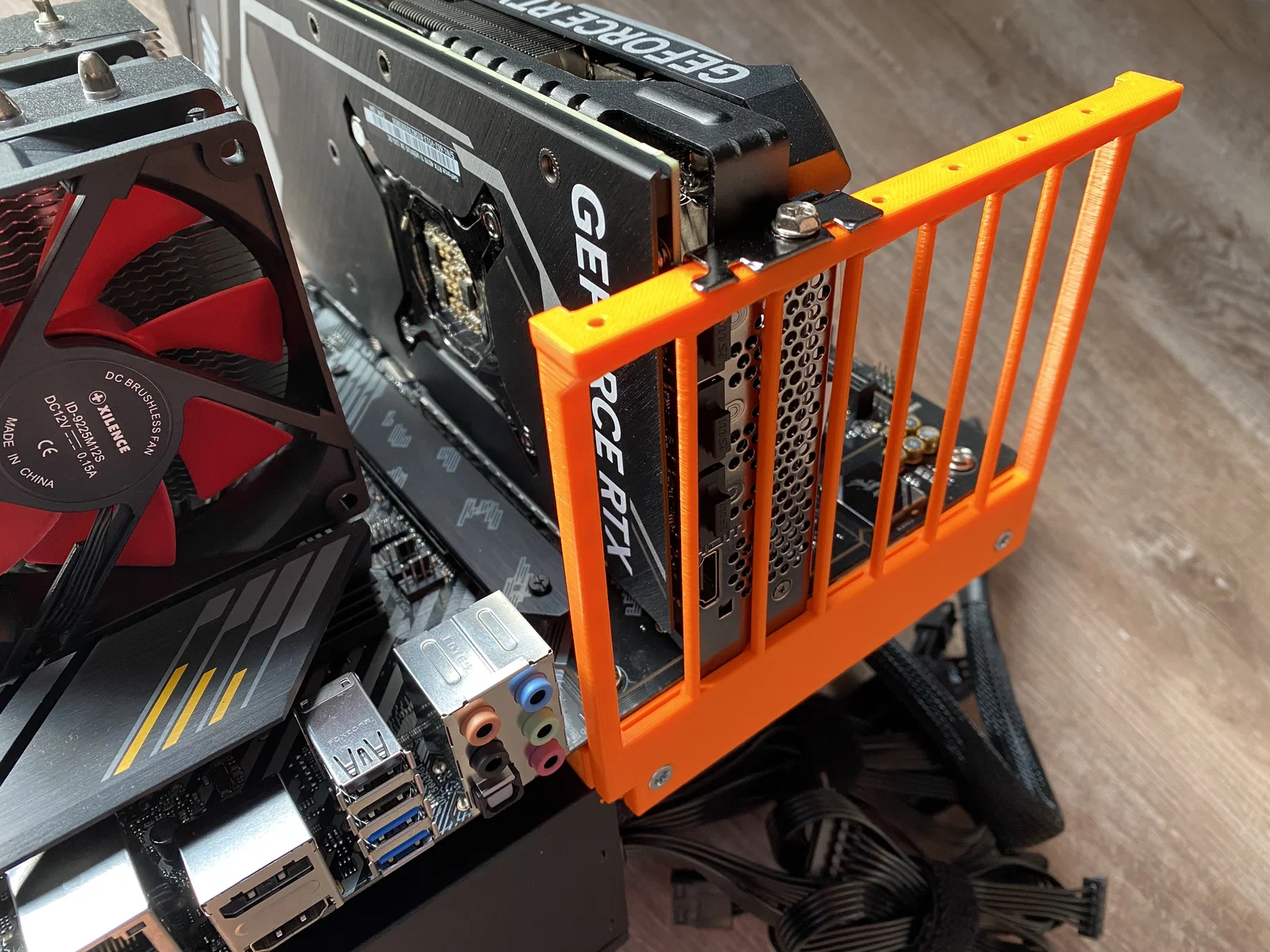

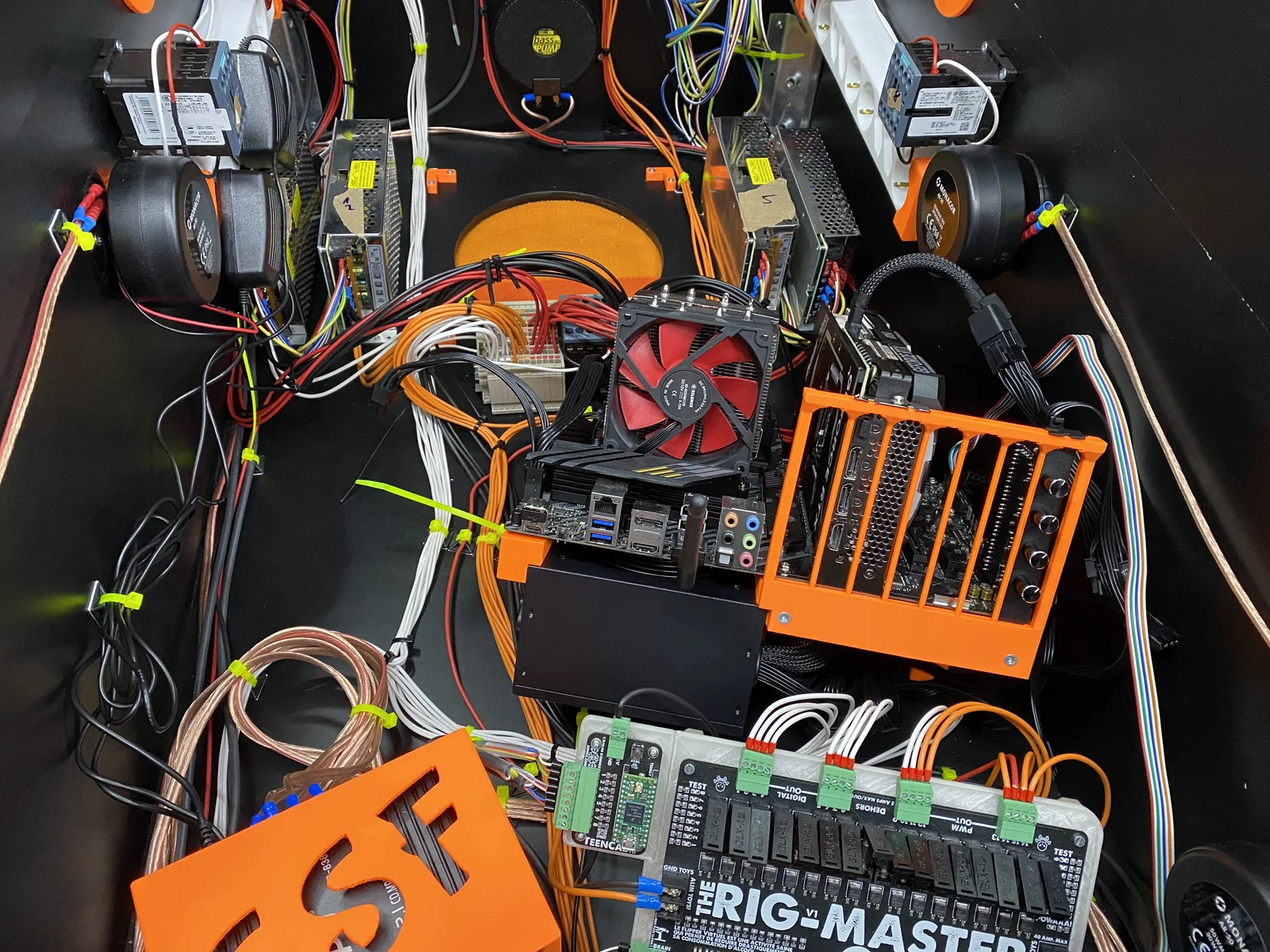

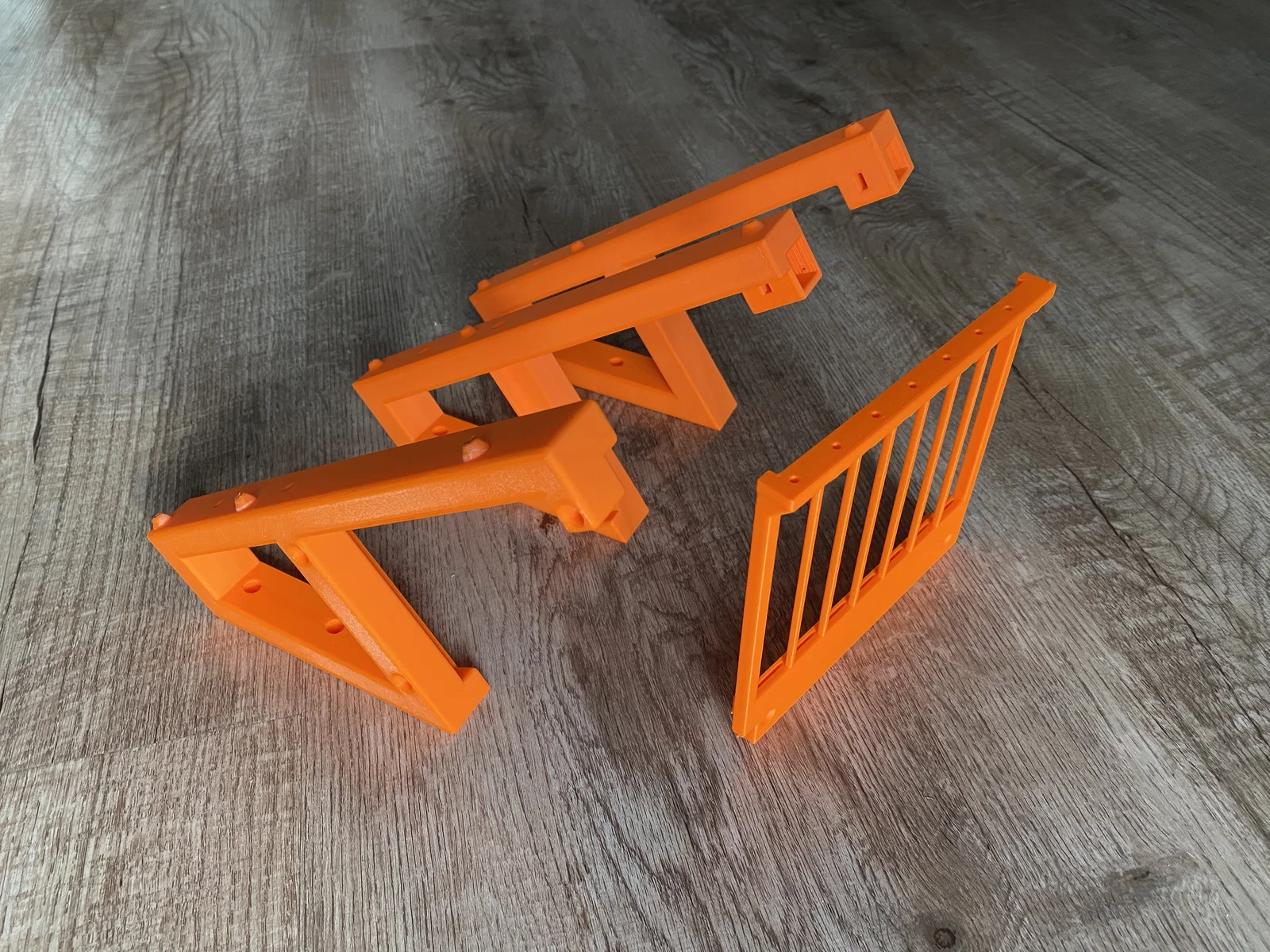

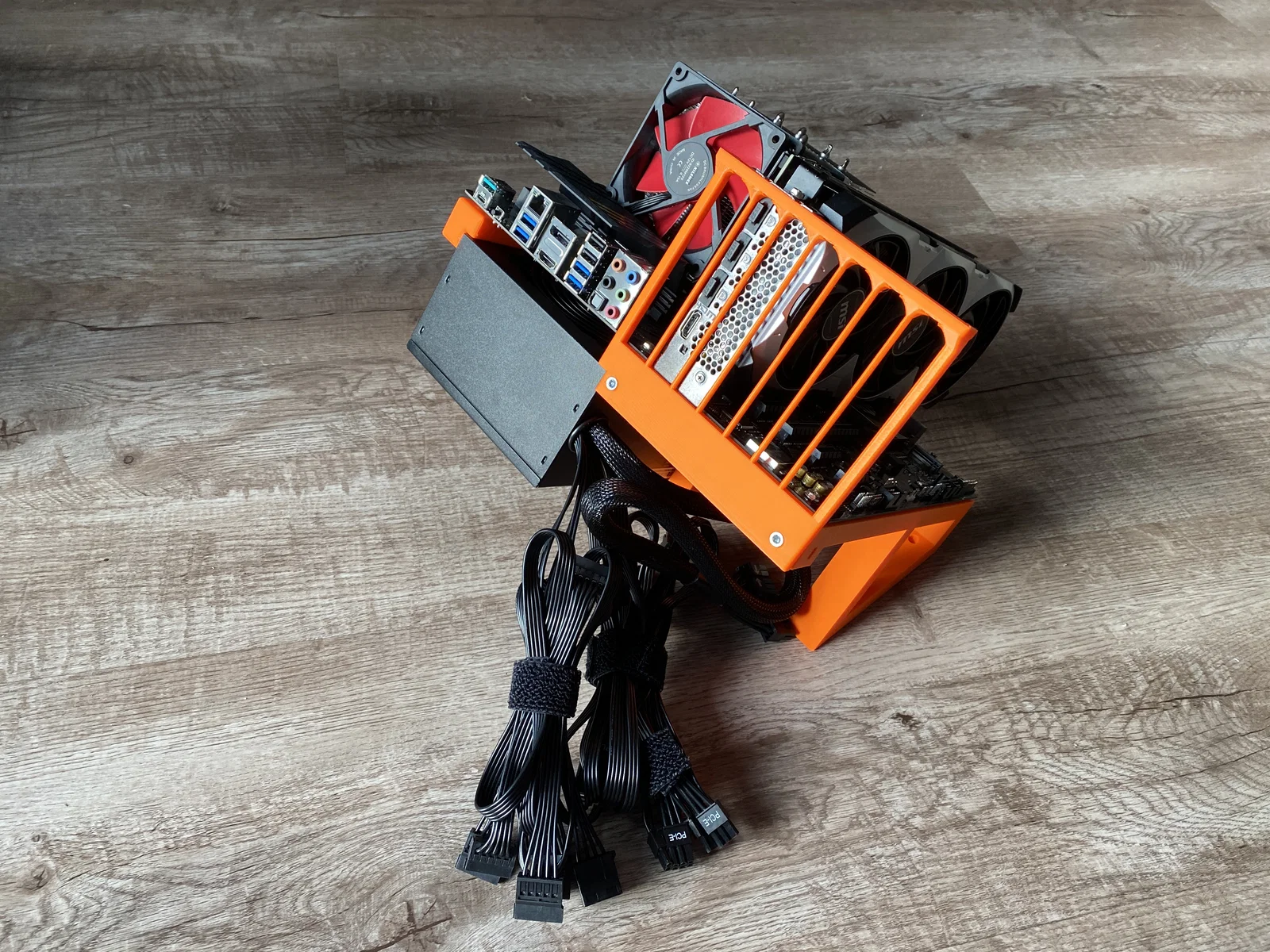

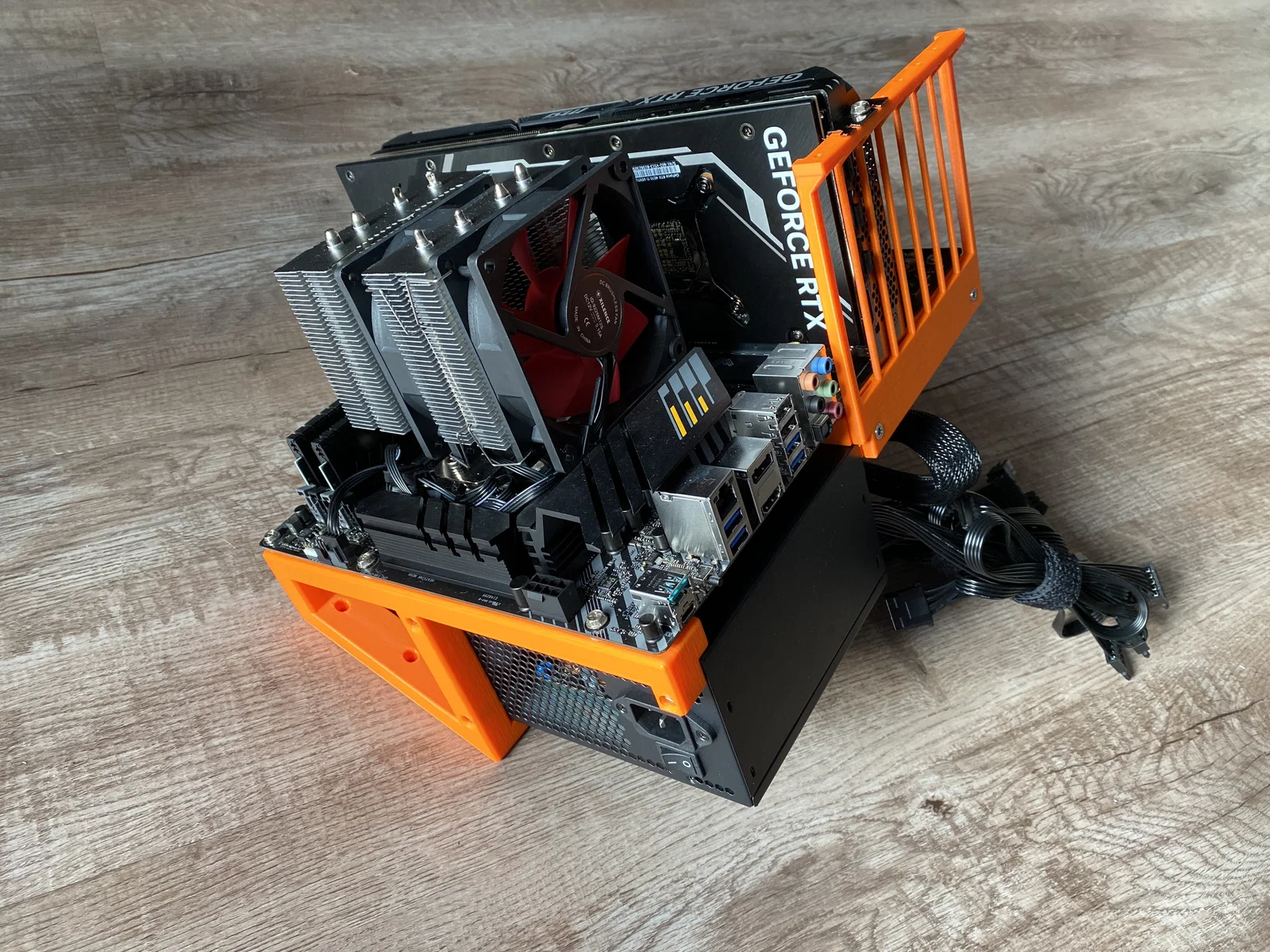

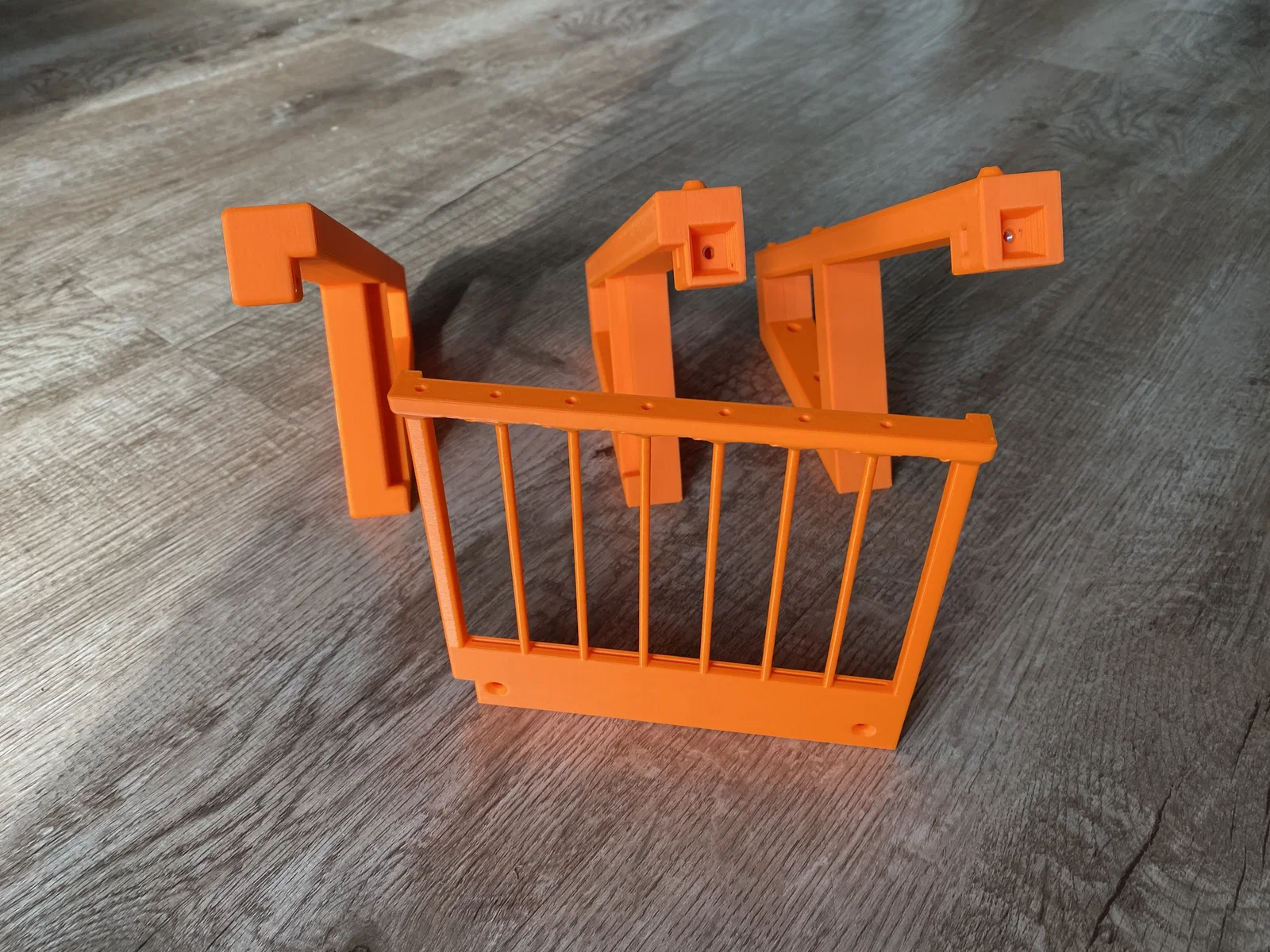

Mình cần một bộ gá (bracket) PC ATX đơn giản và gọn cho máy pinball ảo (VPin). Cần 4 chi tiết để in. Phần bên trái và phần ở giữa có ngàm để giữ bộ nguồn (power supply) ở phía dưới. Ví dụ trong hình là nguồn 700W: 140mm (L) x 150mm (W) x 86mm (H) Ngoài ra hiện có thêm phiên bản cho nguồn: 150mm (L) x 150mm (W) x 86mm (H) Bo mạch chủ ATX (ATX mainboard) sẽ cần đủ cả 3 ngàm/giá đỡ. Sau đó bắt mainboard vào các giá đỡ bằng 8 con vít như thường lệ. Tiếp theo là thanh giữ cho card PCI / PCI Express. Thanh này sẽ được bắt vít vào giá đỡ ở giữa và giá đỡ bên phải. Ở đây dùng vít M4 đầu chìm (countersunk). Trong giá đỡ giữa và phải còn có thêm 2 đai ốc (nut) M4 được lùa vào. Việc này làm sau khi in xong. Bộ nguồn sẽ được cố định bằng 3 vít M3.

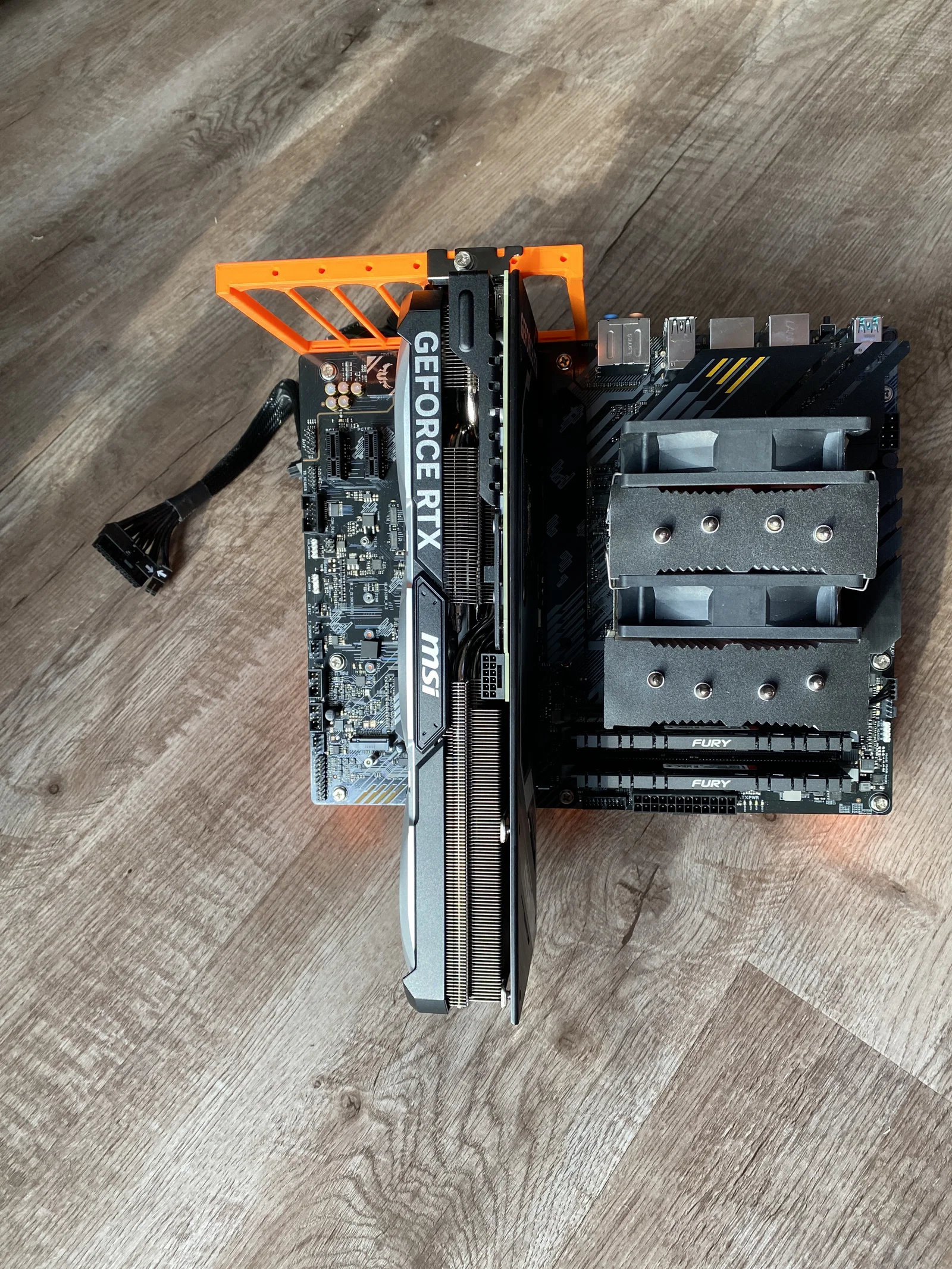

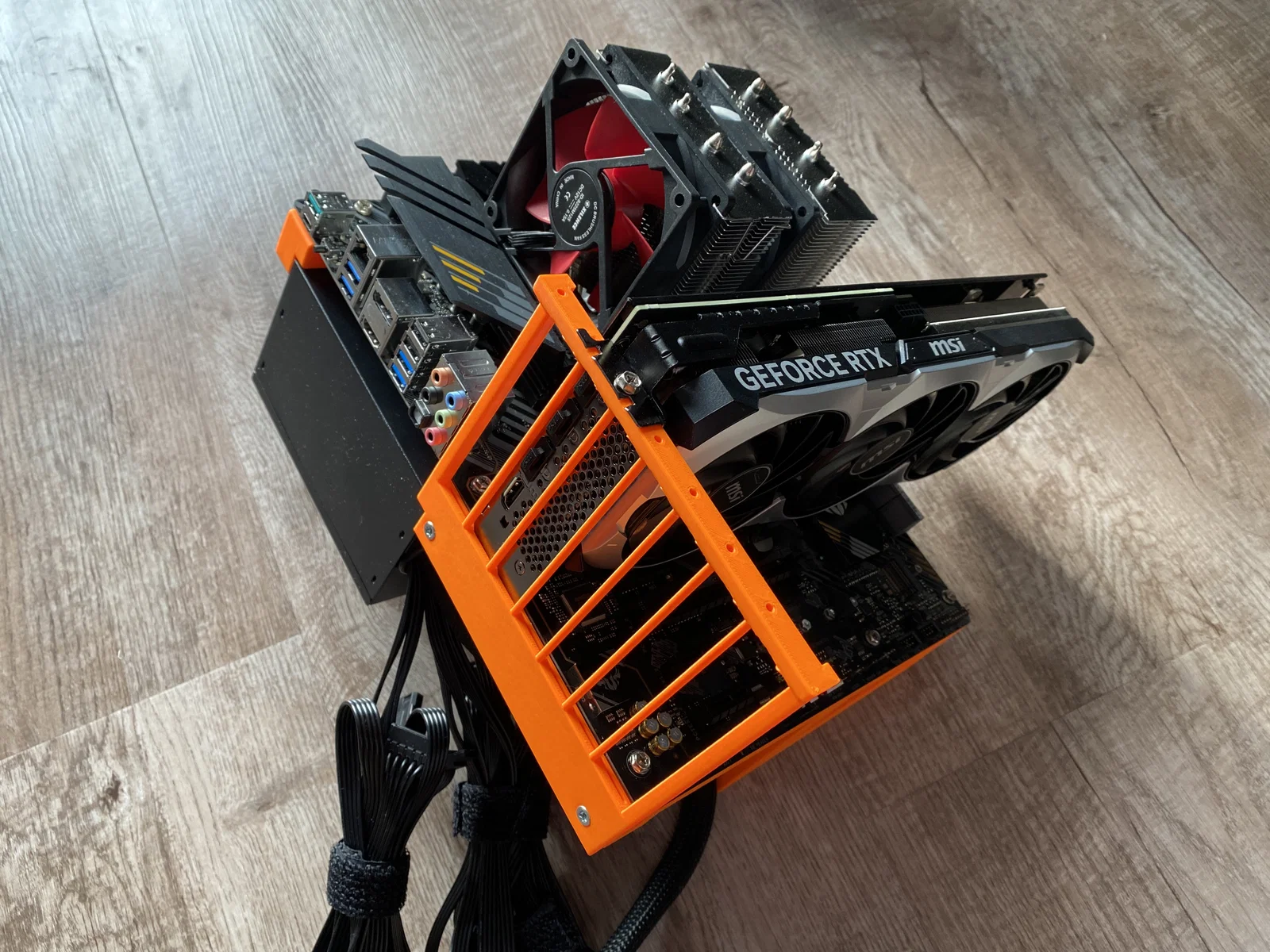

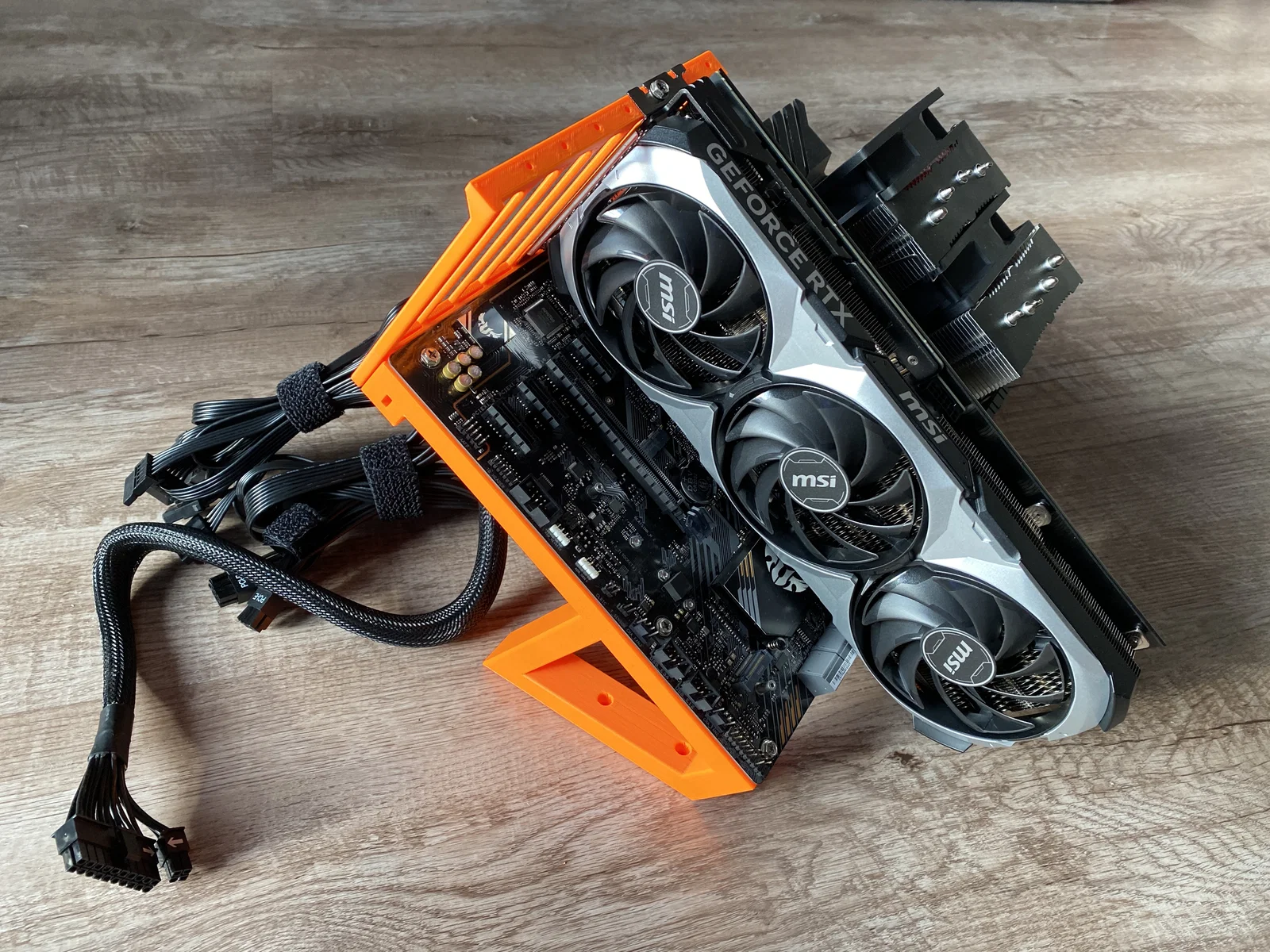

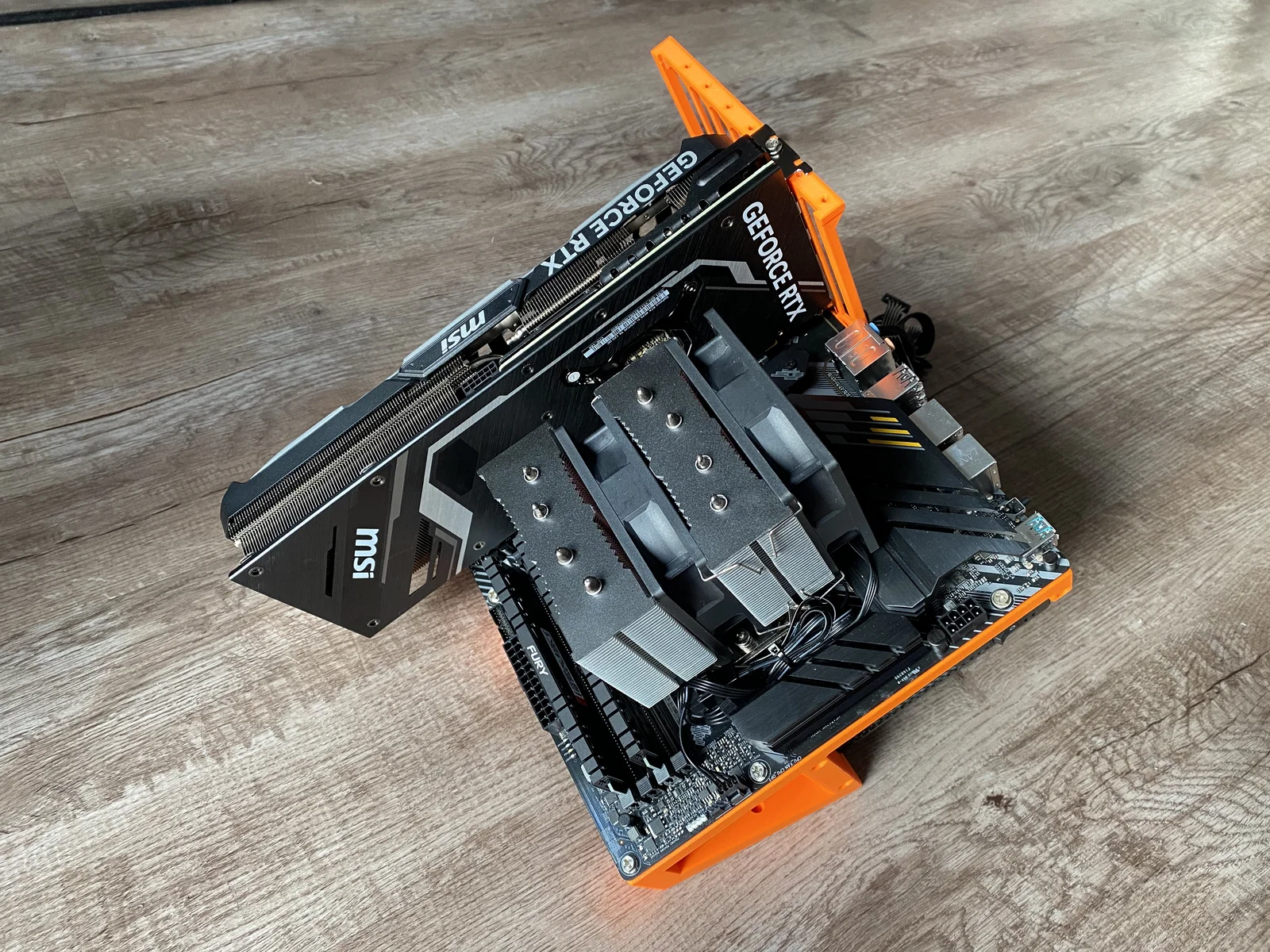

Để vẫn có thể bắt cố định cả cụm gá xuống bề mặt khi cần, mỗi vị trí được chừa 2 lỗ khoan. Có thể dùng tua vít dài để siết xuyên qua giá đỡ một cách dễ dàng. Trong ảnh là Nvidia 4070 TI. Card này dài rất ghê. Nhưng như trong ảnh thấy đó, nó vẫn nằm ổn và cách mặt sàn rất đẹp. GPU trong ảnh dài 33cm.

Infill: 30–50% (hoặc ít hơn tuỳ nhu cầu)

Stützen/Supports: chỉ cần trên print bed đối với phần gá ATX PCI, có thể thêm ở 3 vị trí vít/lỗ của bộ nguồn

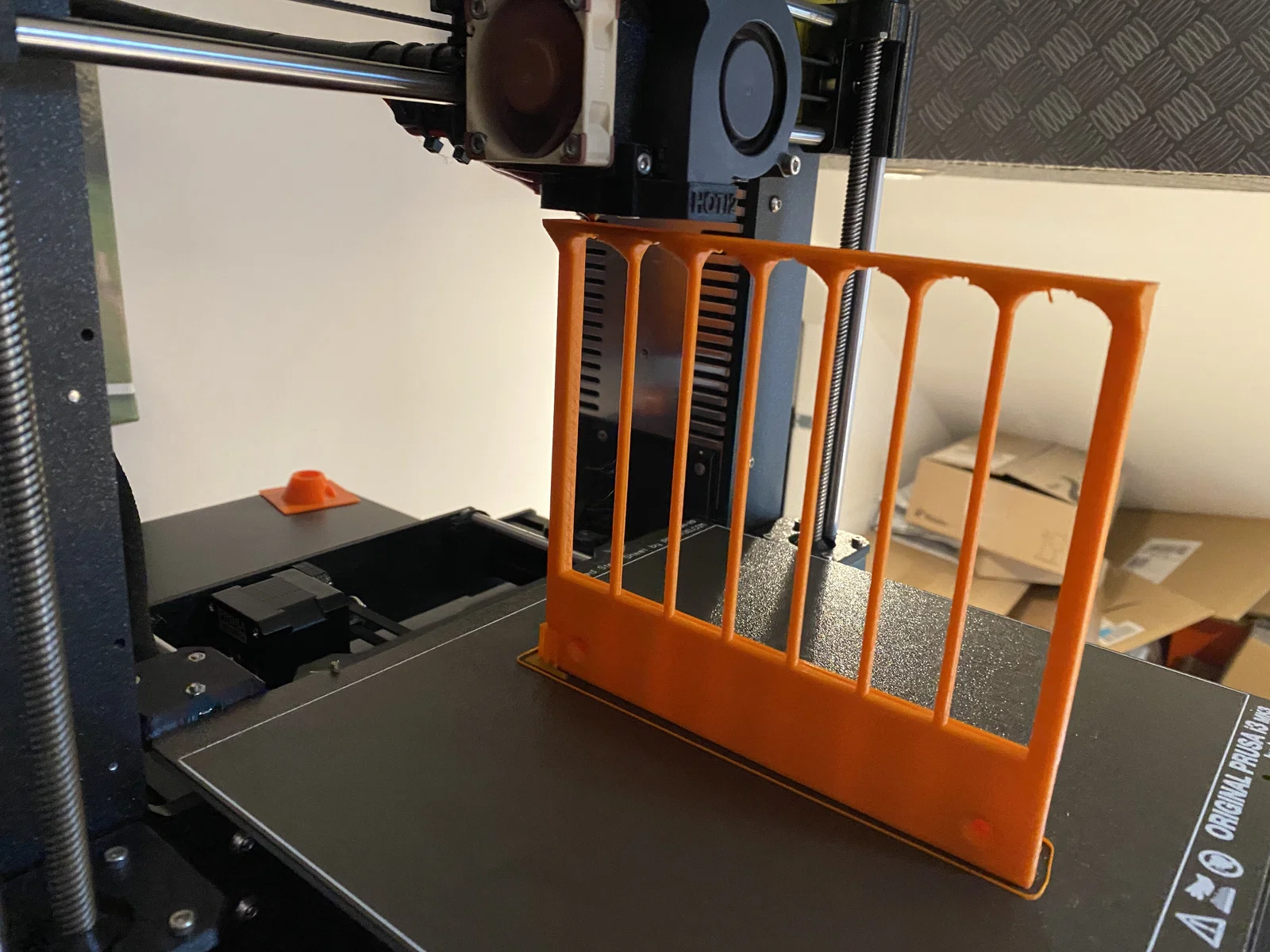

Lage/Position trên print bed: 3 giá đỡ đặt nằm, phần gá ATX PCI dựng đứng

Material/Phần cứng: 2x vít M4 và 2x đai ốc M4, 3x vít M3 cho bộ nguồn ATX.

Tips: ---

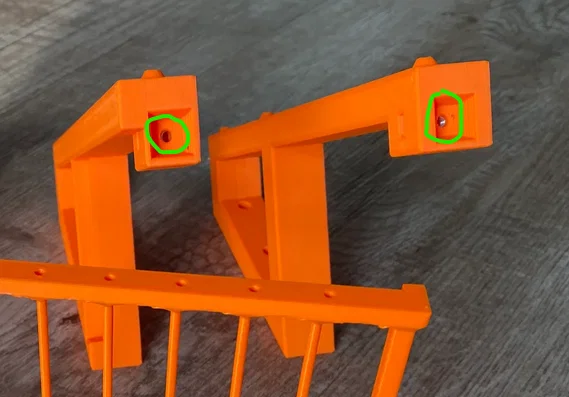

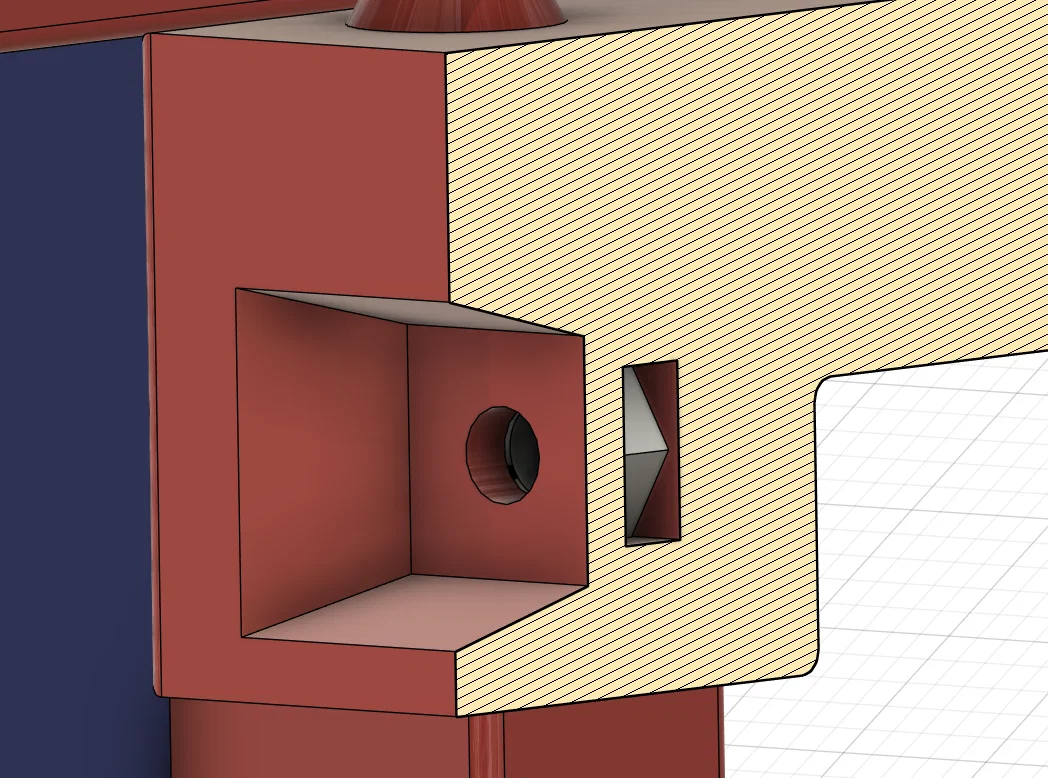

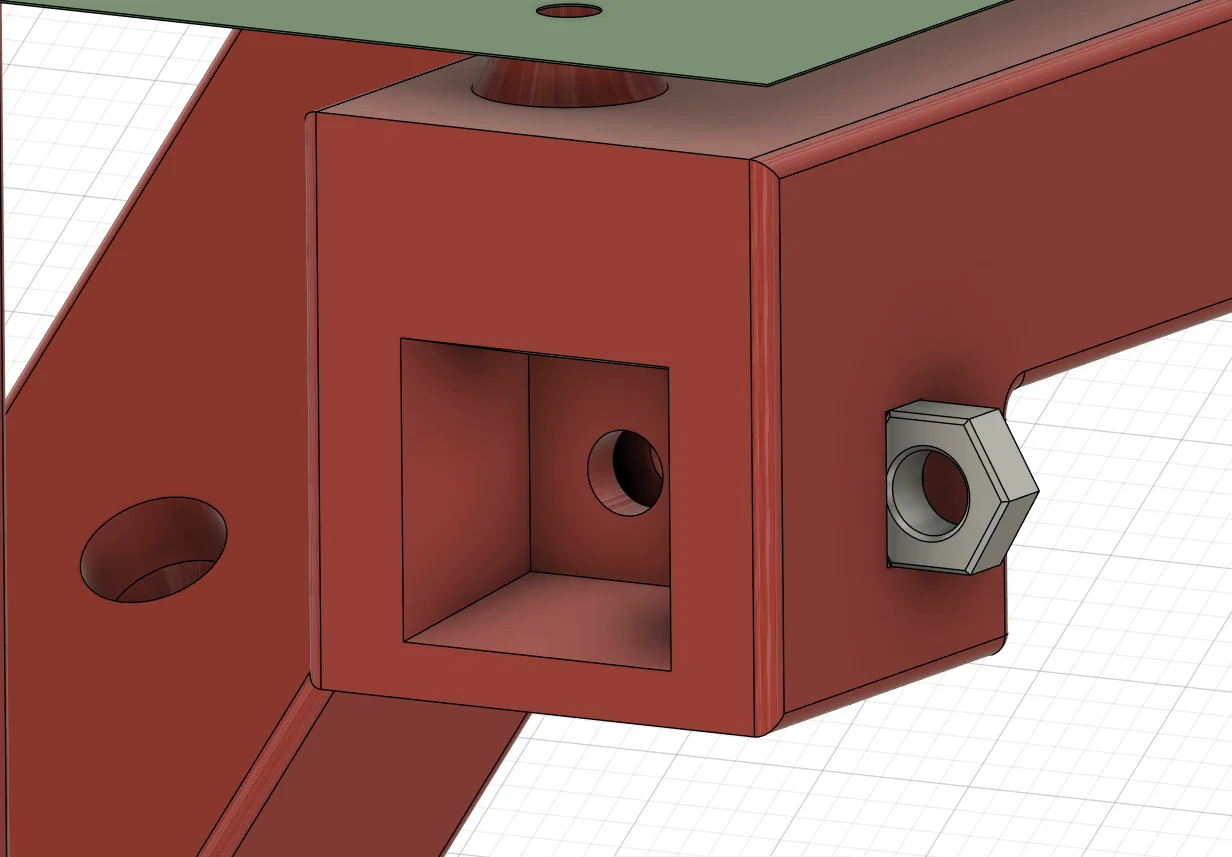

V1.0 2024.01.19 - Phiên bản đầu tiên V1.0 2024.01.30 - Thêm 3 hình mới thể hiện vị trí đặt đai ốc M4 V1.0 2024.03.10 - Thêm thông tin mới về kích thước bộ nguồn Mình cũng đang làm thêm một phiên bản mới cho các bộ nguồn dài hơn. V2.0 2024.06.11 - Với nguồn 150 x 150 x 80mm, đã thiết kế một giá đỡ bên phải mới: ATX board right V2 150mm.3mf

----------------------

Mình cần một bộ gá PC ATX đơn giản và gọn cho máy pinball ảo (VPin). Cần 4 chi tiết để in. Phần bên trái và phần ở giữa có ngàm để giữ bộ nguồn ở phía dưới. Ví dụ là nguồn 700W: 140mm (L) x 150mm (W) x 86mm (H) Ngoài ra hiện có thêm phiên bản cho nguồn: 150mm (L) x 150mm (W) x 86mm (H) Bo mạch chủ ATX cần đủ cả 3 giá đỡ. Sau đó bắt mainboard bằng 8 con vít như thường lệ. Giờ còn thiếu thanh giữ cho card PCI hoặc PCI Express.

Thanh này sẽ được bắt vít vào giá đỡ ở giữa và bên phải. Dùng vít M4 đầu chìm. Thêm 2 đai ốc M4 được lùa vào giá đỡ giữa và phải. Việc này làm sau khi in. Bộ nguồn được cố định bằng 3 vít M3. Mỗi vị trí có chừa 2 lỗ để có thể bắt chặt cả bộ gá nếu cần; có thể dùng tua vít dài siết xuyên qua giá đỡ.

Trong ảnh là Nvidia 4070 TI, card này rất dài. Tuy vậy như thấy trong ảnh, nó vẫn nằm cao và không chạm sàn. GPU trong ảnh dài 33cm.

Infill: 30–50% (hoặc ít hơn tuỳ nhu cầu)

Supports: chỉ cần cho phần ATX PCI holder (trên print bed), có thể thêm ở 3 vị trí vít/lỗ của bộ nguồn

Position trên print bed: 3 holder đặt nằm, ATX PCI holder dựng đứng

Material: 2x vít M4 và 2x đai ốc M4, 3x vít M3 cho bộ nguồn ATX.

Tips: ---

V1.0 2024.01.19 - First version V1.0 2024.01.30 - 3 hình mới thể hiện vị trí đặt đai ốc M4 V1.0 2024.03.10 - Thông tin mới về kích thước thực tế của bộ nguồn Mình đang cố làm phiên bản mới cho các bộ nguồn dài hơn V2.0 2024.06.11 - Với nguồn 150 x 150 x 80mm đã thiết kế phiên bản mới cho giá đỡ bên phải: ATX board right V2 150mm.3mf
