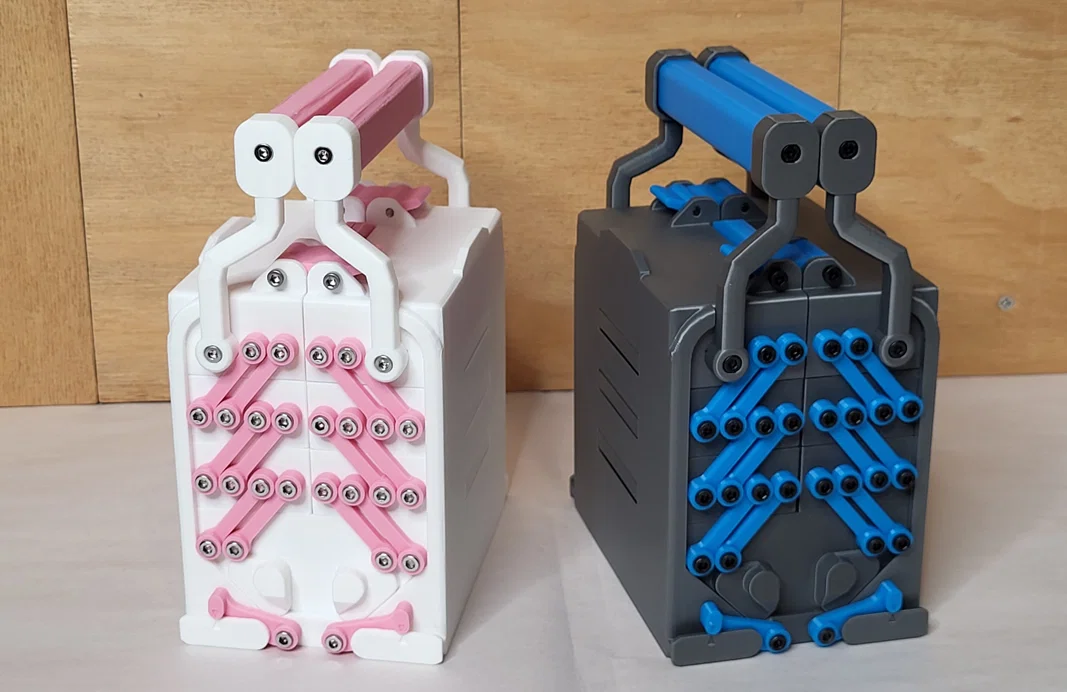

Hộp Cantilever Tote Box

Một cái hộp đồ nghề kiểu đồ chơi dành cho những ai “ghiền khổ” với kiểu lắp push-fit và vặn ren đủ thứ trong lúc ráp.

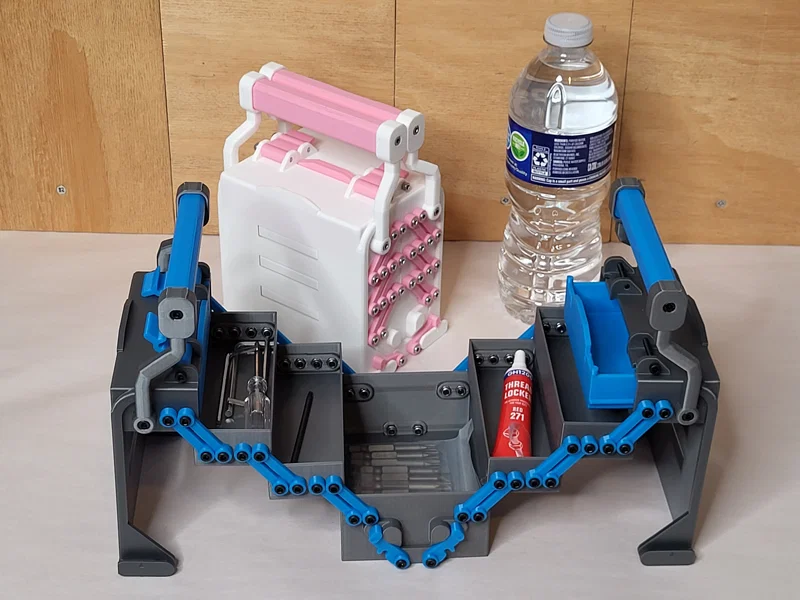

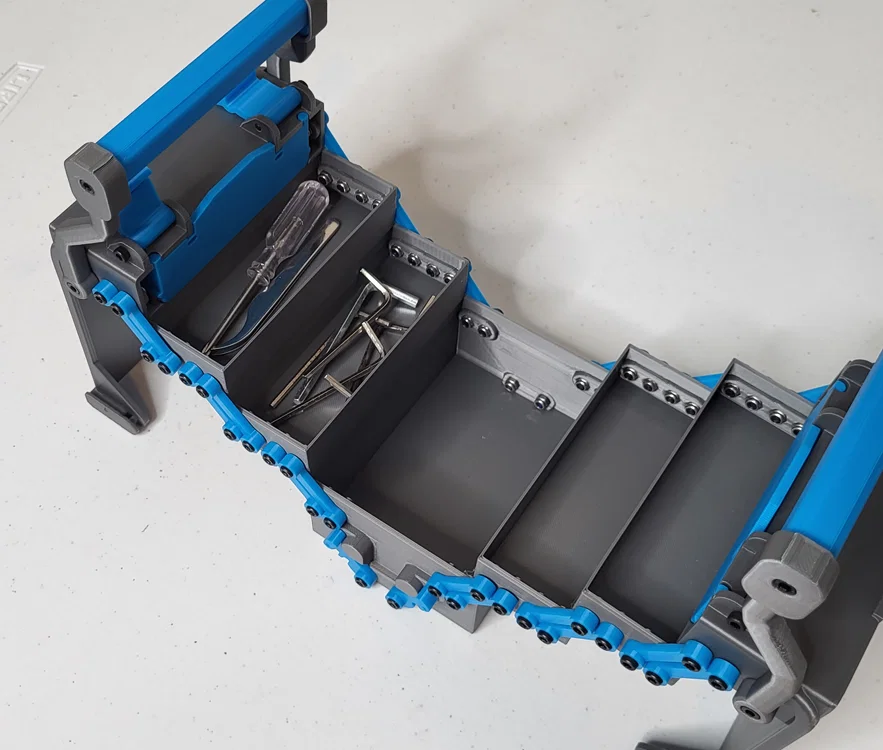

Cái hộp cantilever này cũng khá độc đáo ở chỗ có tầng thứ tư, cơ chế mở độc lập (không mở dây chuyền), có ngăn kéo trượt, và khi mở ra thì lộ gần như toàn bộ ngăn kéo, ít bị phần tầng trên che khuất.

Do nó có thể vươn cantilever ra khá xa, nên vách hộp cũng được thiết kế để đóng vai trò như chân đỡ khi đứng.

Nói nôm na là kiểu như một món fidget “đẻ” ra với một cái hộp đồ nghề (một kiểu labradoodle trong phòng lab thiết kế).

Tools

• Khóa lục giác M3 (Allen wrench)
• Tua vít/đầu vặn lục giác M3 chạy điện (tùy chọn – nhưng KHUYÊN DÙNG mạnh)
• Kìm song song (có thể dùng kìm thường, nhưng kìm song song sẽ tốt hơn)
• Khuyên nên có thêm dụng cụ chọc/đẩy (poking tool).
• Kìm cắt (snips) để hậu kỳ

Printed Parts

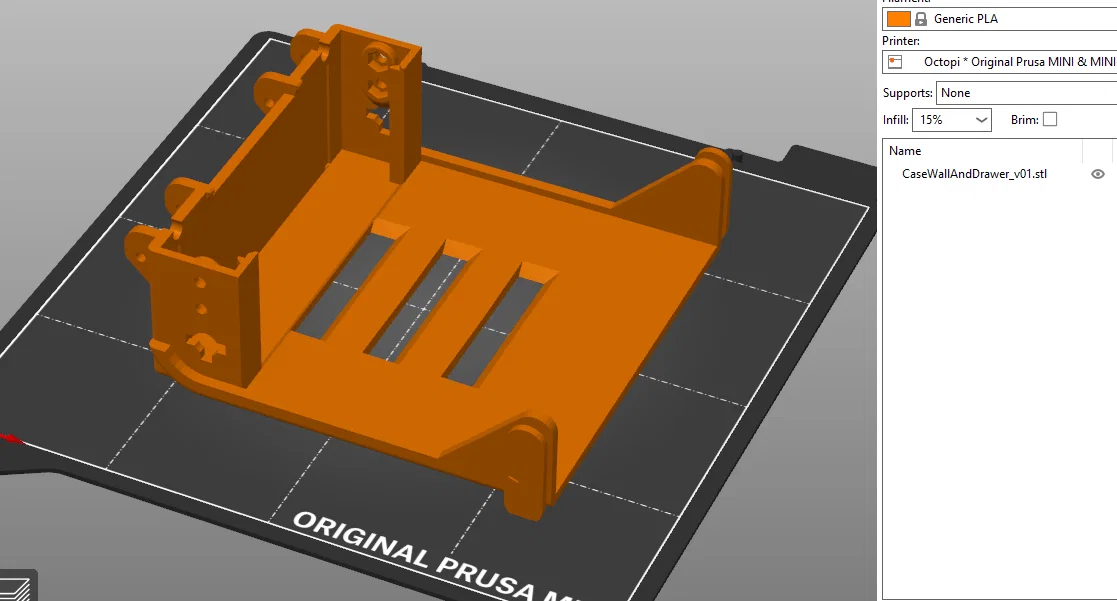

• Case Wall and Drawer - x2
• Drawer - x4
• Handle A - x2
• Handle B - x2

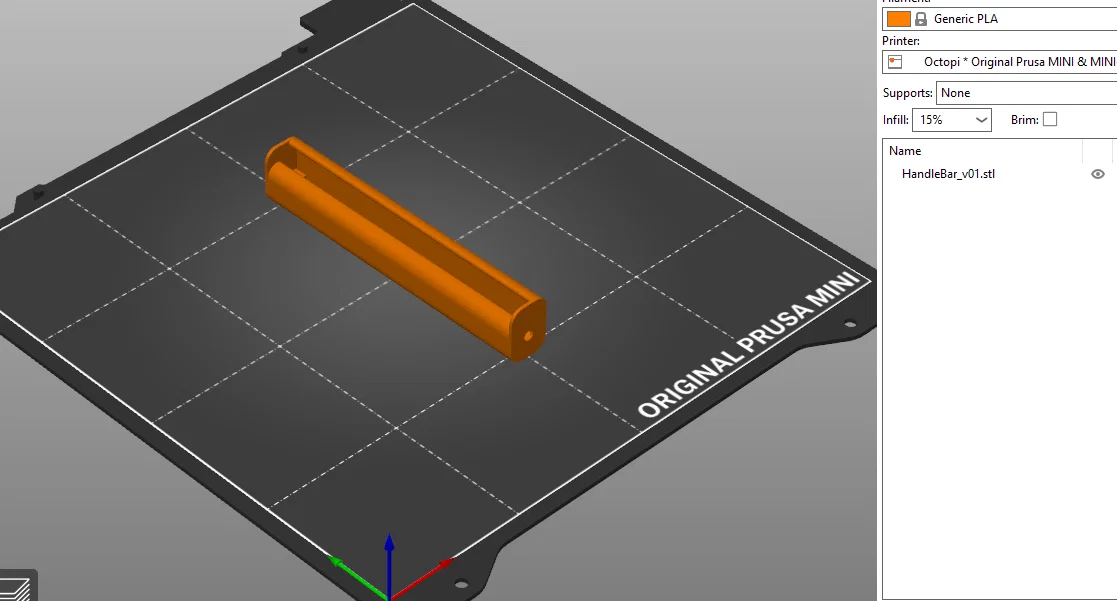

• Handlebar - x2

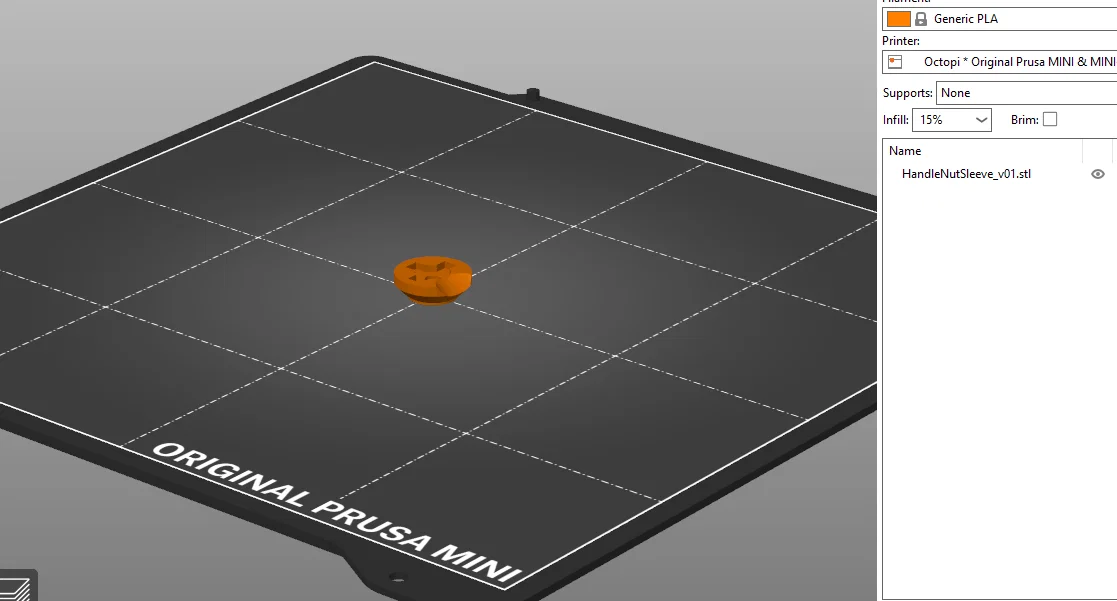

• Handle Nut Sleeve - x4

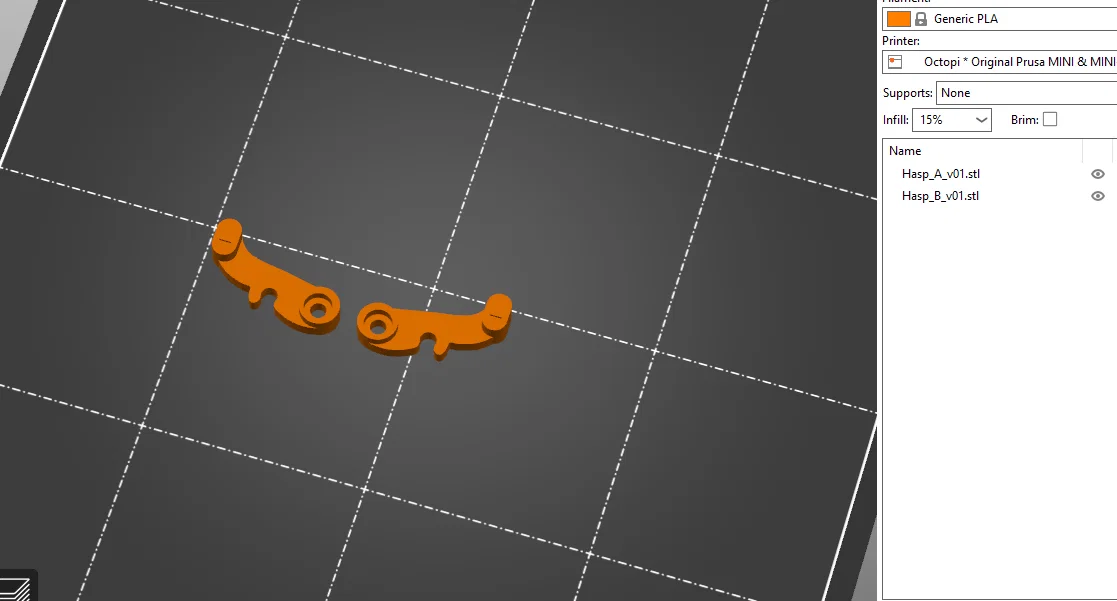

• Hasp A - x2
• Hasp B - x2

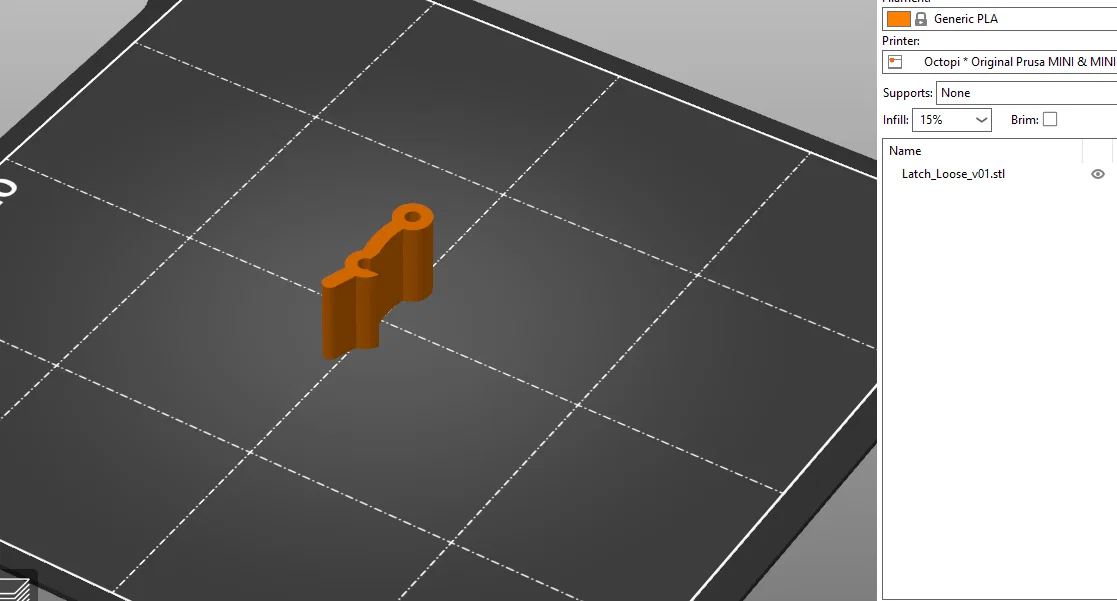

• Latch - x2
  • Chọn bản tight hoặc loose tùy thích. Bản tight “đã tay” hơn khi bấm, nhưng bản loose ít gặp vấn đề cơ khí hơn.

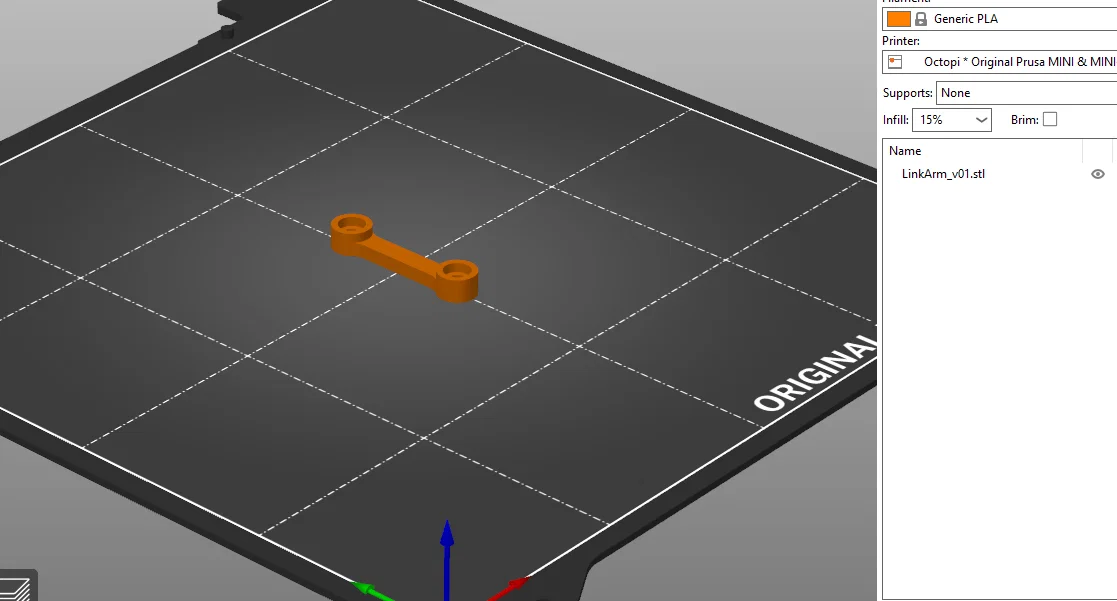

• Link Arms - x24
  • Thực ra tên đúng là “Arm Links”, nhưng mình gõ nhầm trong video lắp ráp, nên giữ cho đồng bộ.
• Sliding Drawer - x2

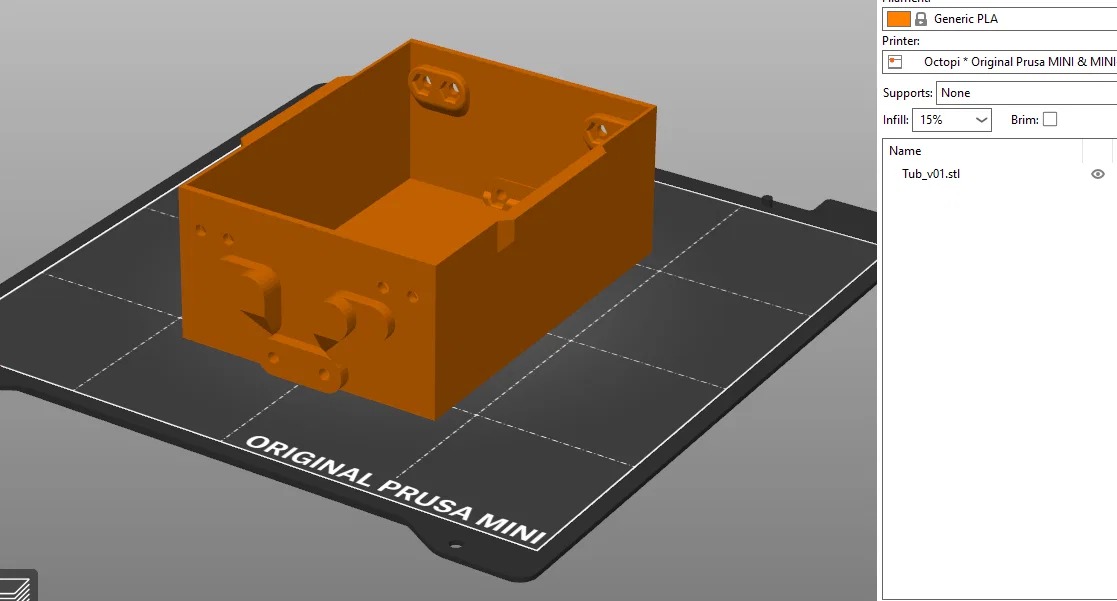

• Tub - x1

Printing

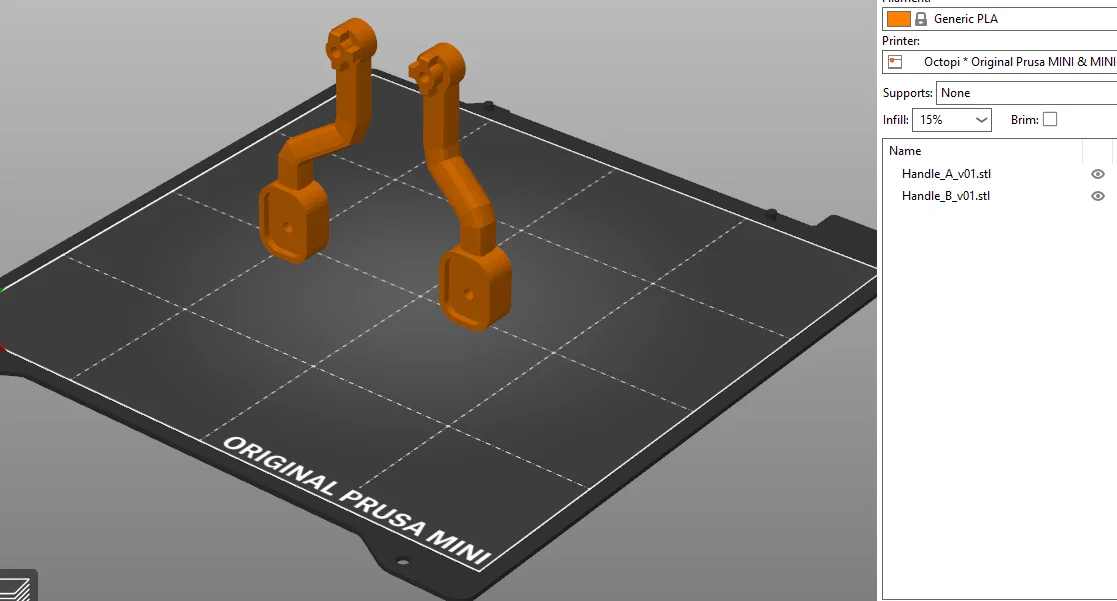

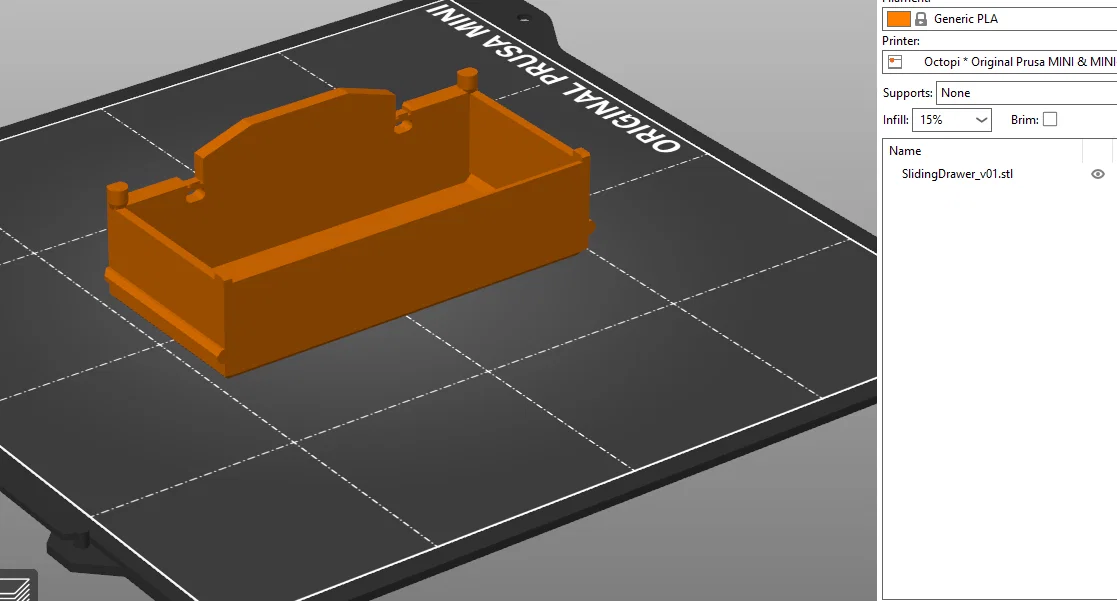

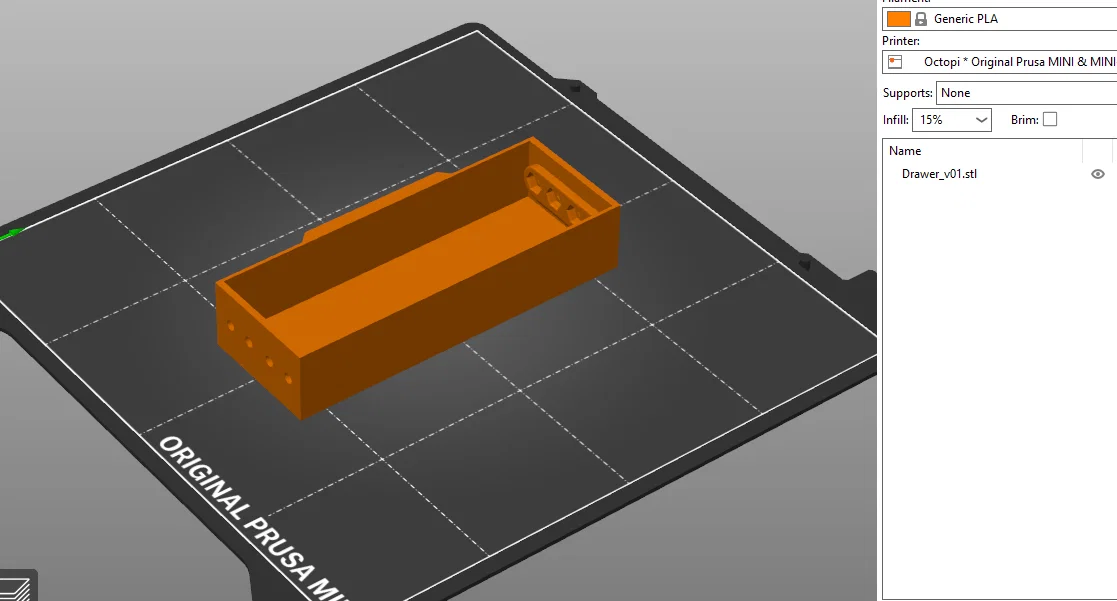

File đã được đặt đúng orientation để in sẵn rồi. Tuy nhiên có ảnh tham khảo được upload để chỉ mặt nào cần nằm trực tiếp trên bed.

Nếu bị vấn đề bám bàn in, nhất là với phần handle, cân nhắc in thêm brim khoảng ~5mm.

Các bản in trong ảnh chụp màn hình và video được in bằng PLA. Phần latch và hasps nên dùng PLA hoặc PETG. Về lý thuyết, các phần còn lại dùng vật liệu nào cũng được.

Extra Parts

Dự án này dùng rất nhiều ốc và đai ốc. Nên tính trước bạn sẽ in nhựa màu gì, rồi chọn màu/finish ốc cho hợp (thường là inox bóng hoặc ốc đen).

• M3 Hex Nuts - x8
• M3-10 Socket Hex Screws - x4
• M3-12 Socket Hex Screws - x4
• M3-14 Socket Hex Screws - x4
• M3-25 Socket Hex Screws - x4

Vì ốc còn được dùng làm bản lề, nên cần cách khóa ren để hạn chế ốc tự lỏng ra. Có 2 lựa chọn: dùng nylon locknuts hoặc dùng keo khóa ren (thread locker).

Nếu dùng locknuts:

• M3 Nylon Hex Locknuts (w\o flange) - x52
• M3-10 Socket Hex Screws - x48

Nếu dùng thread locker

• Threadlocker
  • Khuyên dùng Loctite. Màu đỏ, tím, hoặc xanh – tùy bạn.
• M3 Hex Nuts - x52 (ngoài 8 cái ở trên)
• M3-8 Socket Hex Screws - x48

Vì số lượng ốc/đai ốc nhiều, mình khuyên tránh mua dạng “assortment pack”. Nên mua theo lô nhỏ (bulk) từ người bán bulk trên Amazon hoặc eBay.

Assembly

Xem chi tiết thêm ở YouTube Assembly Video. Tuy nhiên, BOM chính xác thì nên tham chiếu ở trang dự án này.

Prep:

• Với Nut Sleeves, cắt bỏ phần overhang bị dư/lỏng.
• Với Handles, tỉa phần overhang dư ở thanh nối.
• Bên trong Handlebar, lấy sạch chỉ nhựa (stringing) và mạt vụn trong thân.
• Nếu có phần nào in kèm brim, cắt gọn phần brim cần làm sạch.

Handlebars

• Ép push-fit đai ốc M3 vào Nut Sleeves.
• Ép một Handle vào Case Wall.
  • Các phần này có gờ định vị nên không lắp sai chiều được.
• Đặt một Nut Sleeve ở mặt trong của Case Wall, tì vào Handle đã gắn. Nhớ canh đúng orientation.

Luồn một con ốc M3-14 xuyên qua các phần.

• Lắp Handle vào Handlebar. Đảm bảo phía tay cầm có “gờ thấp” quay ra ngoài hộp.
• Lật ngược cụm lại và nhét một đai ốc M3 vào thân Handlebar sao cho nằm đúng “seat”.
  • Khúc này dụng cụ chọc/đẩy sẽ rất hữu dụng.

Luồn ốc M3-10 xuyên qua.

• Lặp lại việc gắn Handles xuyên qua Case Walls, và gắn Handlebars vào Handles, cho tới khi dùng hết toàn bộ Handles và Handlebars.

Sliding Drawers

• Đặt sliding drawers vào đúng khoang của nó trong Case Wall.

Tub

• Đặt một (lock) nut vào vị trí seat hở ở đáy Tub.
• Đặt một Hasp ở phía còn lại (bên ngoài hộp) của lỗ đó.
  • Đảm bảo bạn dùng Hasp đúng chiều và phần seat cho đầu ốc quay ra ngoài hộp.
• Siết chúng lại bằng ốc M3-12.
  • Dù bạn dùng thread locker hay lock nut thì bước này vẫn dùng ốc M3-12.

Siết ốc sao cho hasp xoay được dễ khi dùng ngón tay tác động lực, nhưng không tự xoay rơ rơ khi không đụng vào.

• Lặp lại cho tất cả hasps.

Cantilever Drawers
Để đơn giản ở phần này, tất cả ốc sẽ gọi là ốc M3-10, và tất cả đai ốc sẽ gọi là lock nuts. Nhưng nếu bạn dùng thread locker thì thay bằng ốc M3-8, và dùng đai ốc thường đã được xử lý thread locker.

Nếu dùng thread locker, đợi tới khi đai ốc đã được push-fit vào chỗ, rồi mới bôi từ phía ngoài hộp.

• Với tất cả vị trí seat đai ốc trên nóc Tub, dùng kìm ép push-fit đai ốc M3 vào đủ 8 ổ.
• Với tất cả seat đai ốc trong các Drawer, ép push-fit đai ốc M3 vào tất cả các ổ.
• Với tất cả seat đai ốc trong Case Walls, ép push-fit đai ốc M3 vào tất cả các ổ.
  • Để dễ hơn, ép các ổ phía sau trước rồi làm tới các ổ phía trước.

Xếp các drawer chồng lên Tub, rồi đặt Case Walls ôm bên ngoài cụm đó để mô phỏng cấu trúc hộp hoàn chỉnh.

• Canh một link arm trùng với các lỗ (bores) sao cho, tính từ lỗ phía dưới, nó đi lên và hướng về phía trung tâm.
  • Xem ảnh phần hông đã lắp để rõ hơn.
  • Đảm bảo mặt seat đầu ốc quay ra ngoài.
• Nếu dùng thread locker, bôi thread locker vào lỗ ngoài của hộp.

Dùng 2 con ốc M3-10 để bắt Link Arm vào hai tầng khác nhau của hộp.

• Đừng siết quá chặt, nhưng lúc này cũng chưa cần lo độ chặt tối ưu.

Lặp lại cho tất cả Link Arms.

• Thử mở/đóng hộp một cách cẩn thận. Nếu thấy không mở nhẹ nhàng, đừng cố dùng lực mạnh và dừng lại.
• Dùng tay siết hoặc nới tất cả ốc của Link Arm sao cho Link Arms ít rơ nhất có thể nhưng hộp vẫn mở trơn.

Latch

• Luồn 2 con ốc M3-25 qua cơ cấu bản lề latch ở một bên Case Wall.
• Canh 2 bản lề latch với cơ cấu bản lề ở Case Wall còn lại.
  • Đảm bảo latch không bị lắp ngược.
• Cẩn thận đưa 2 con ốc M3-25 xuyên qua.
  • Đừng siết quá chặt, không là sẽ kẹp cứng khớp bản lề.
• Test latch xoay đúng và trơn.

Thread Locker Cureing

• Nếu dùng thread locker, để yên 24 giờ theo hướng dẫn của sản phẩm để nó cure.

Notes and Caveats

Hộp này hơi “khó hiểu” vì có nhiều chỗ phải khóa/mở khóa mới mở/đóng được (2 latch và 4 hasp). Nếu để người khác cầm thử, nhớ dặn trước, đừng mở đại bằng lực mạnh khi chưa kiểm tra.

Vì handle hướng lên nhưng không xoay được, KHÔNG được kéo ngang vào handle để mở hộp. Thay vào đó, GIỮ HỘP Ở HAI BÊN HÔNG RỒI KÉO NGANG. Cách khắc phục hợp lý chắc là làm handle xoay được, nhưng sẽ phải để ở bản thiết kế tương lai.

Các góc hình thành do in lớp đầu tiên áp xuống bed có thể khá sắc.

Không tác dụng lực lăn/vặn xoắn lên hộp. Do các link đặt quá sát nhau nên khả năng chịu xoắn không cao.

Nếu bạn tính bán hộp dạng lắp sẵn thì… đúng là “liều”. Nhưng mình cũng không cấm — chỉ là mình không đảm bảo gì về cái hộp, và mong bạn tôn trọng license ghi công (attribution).
