Vỏ case nghiêng 35 độ cho Norns Shield

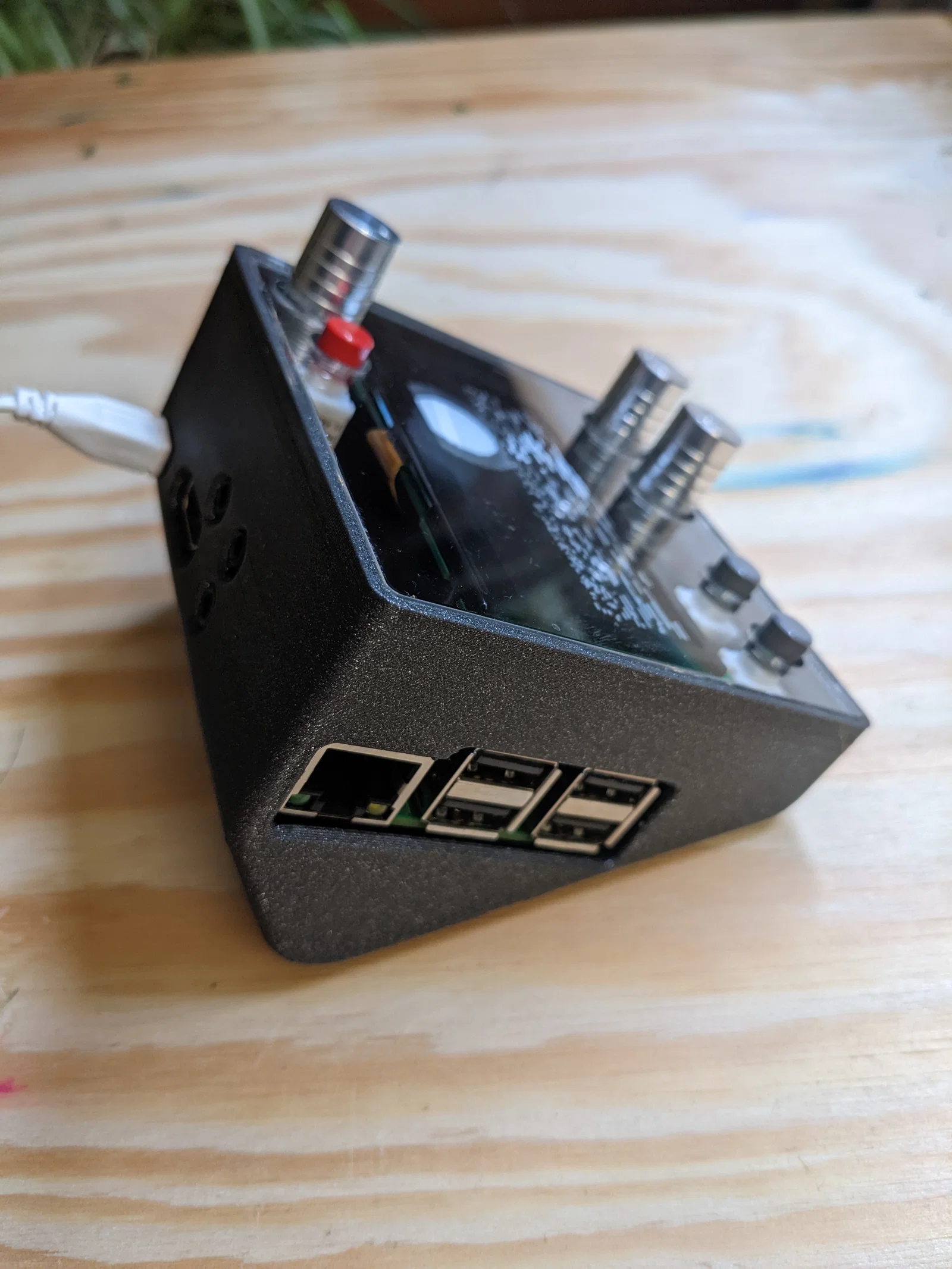

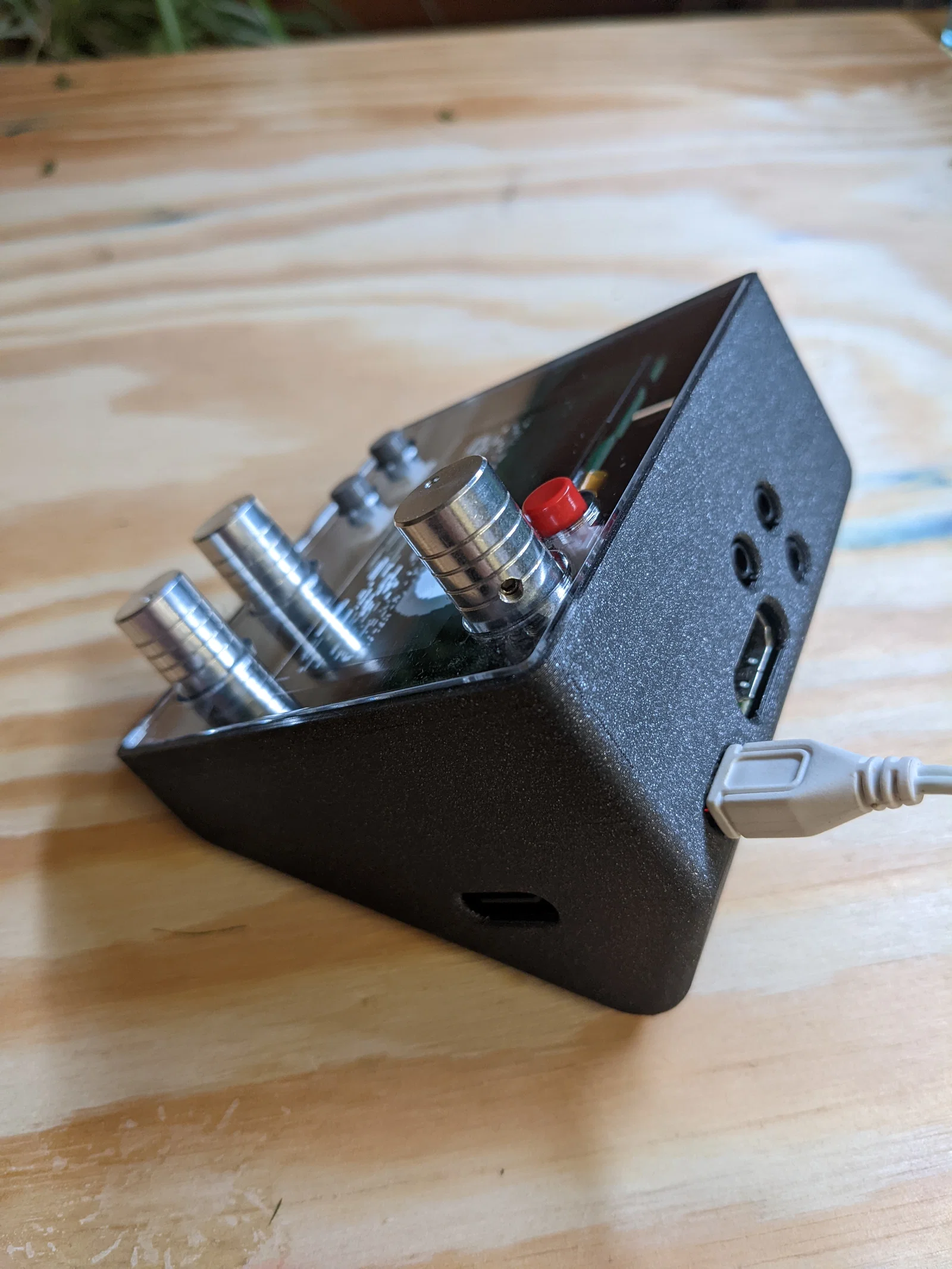

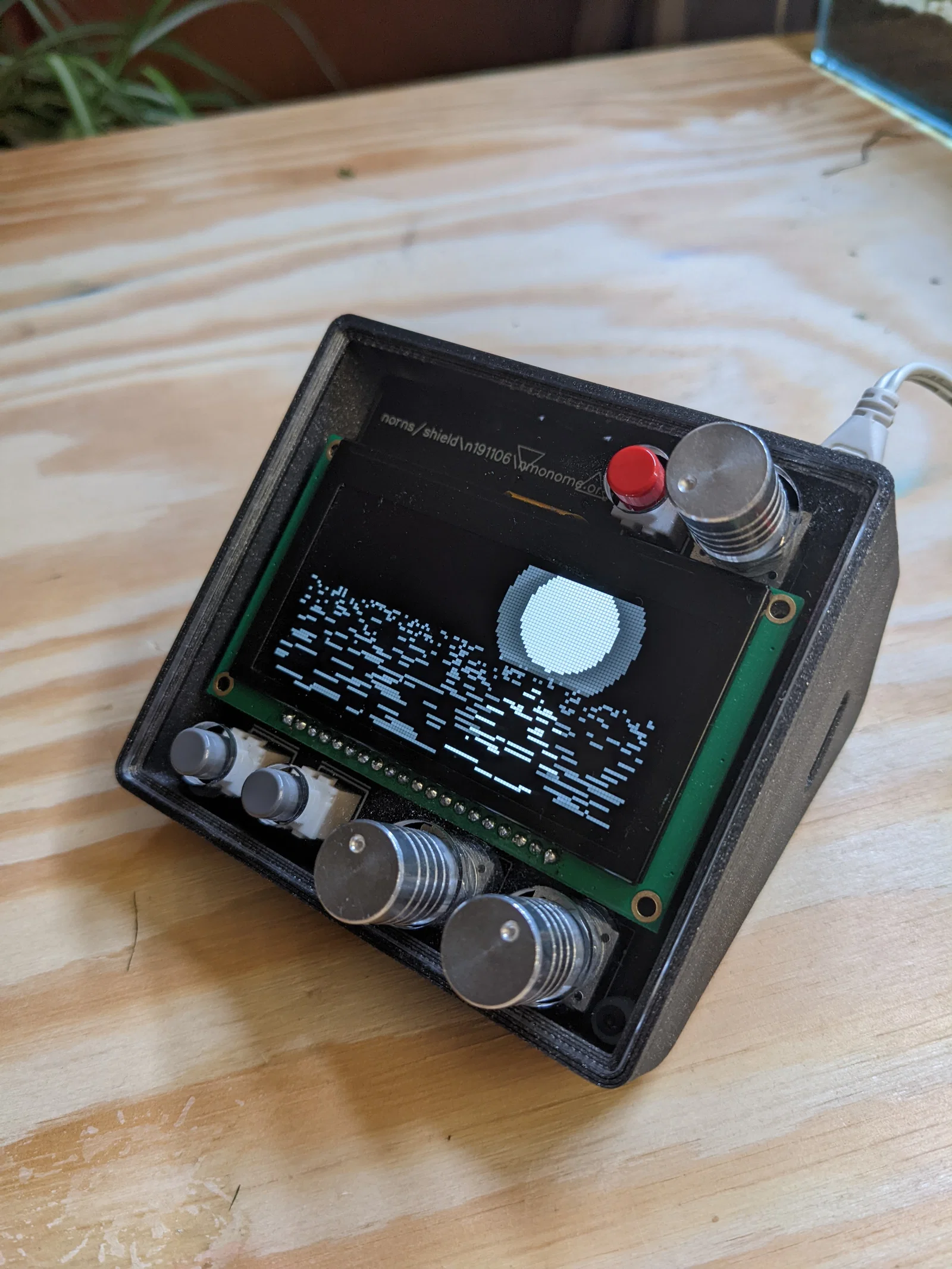

Mẫu vỏ case in 3D được thiết kế nghiêng 35 độ, giúp tối ưu hóa công thái học khi bạn đặt Norns Shield trên bàn làm việc. Đi kèm với thiết kế là tấm bảo vệ màn hình cắt laser giúp thiết bị của bạn vừa đẹp mắt lại vừa an toàn.
Mô tả
Hai file được cung cấp bao gồm vỏ case in 3D và tấm bảo vệ màn hình cắt laser.
Norns Shield được cố định bằng 4 con ốc M2.5 x 5mm, không cần dùng trụ đệm (standoffs). Bạn chỉ cần bắt ốc trực tiếp vào bo mạch Shield, còn Raspberry Pi sẽ nằm trên các gờ in sẵn trong case. Raspberry Pi có thể bị rung nhẹ một chút nhưng theo mình thấy thì không ảnh hưởng gì cả.
Tấm bảo vệ màn hình được thiết kế theo dạng lắp vừa khít (friction fit). Bạn có thể chấm một chút keo thật nhỏ nếu muốn nó cố định chắc chắn hơn, nhưng mình thấy bước này không cần thiết lắm.
Lưu ý quan trọng: Nhớ tháo thẻ SD trước khi lắp Raspberry Pi vào nhé, vì không gian bên trong rất khít, nếu không cẩn thận bạn có thể làm hỏng thẻ SD đấy.
