Spool - Cuộn chứa sợi Filament đa năng

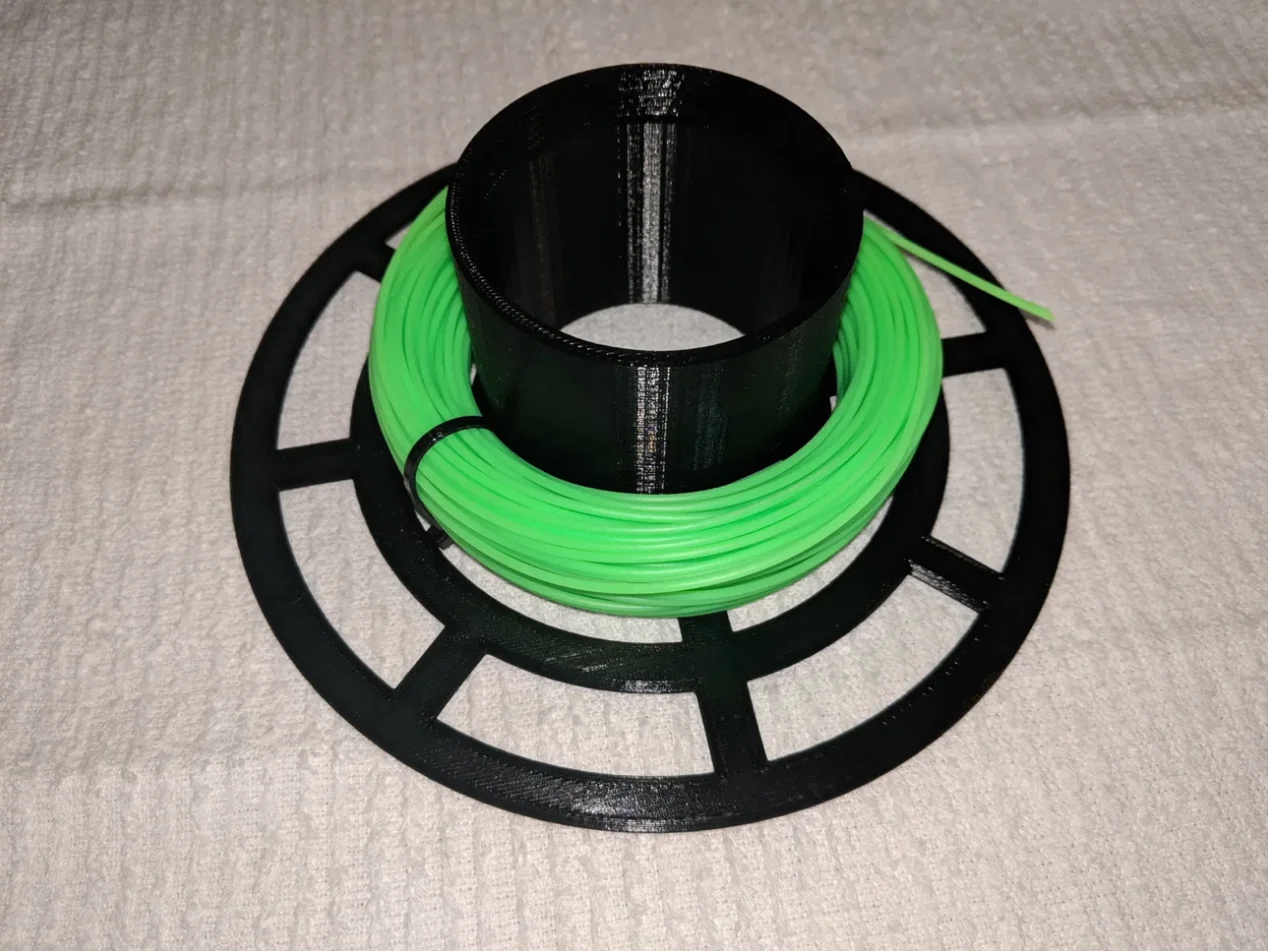

Vì không tìm được mẫu nào ưng ý nên mình tự thiết kế cái này. Nó có đường kính trong là 70 mm, nên các cuộn filament nhỏ có thể nhét vào dễ dàng. Đường kính ngoài là 180 mm với các tùy chọn chiều rộng 20, 30, 40 hoặc 60 mm, giúp nó vừa vặn với hầu hết các giá đỡ filament thông thường hoặc tiết kiệm không gian khi cần. Cạnh ngoài được cố định nên các loại giá đỡ chạy trên mép cũng dùng được luôn. Phần đầu "Screw" (ốc vặn) tương thích với mọi loại "Base" (đế) có độ rộng khác nhau, nên bạn chỉ cần in một cái nếu muốn.

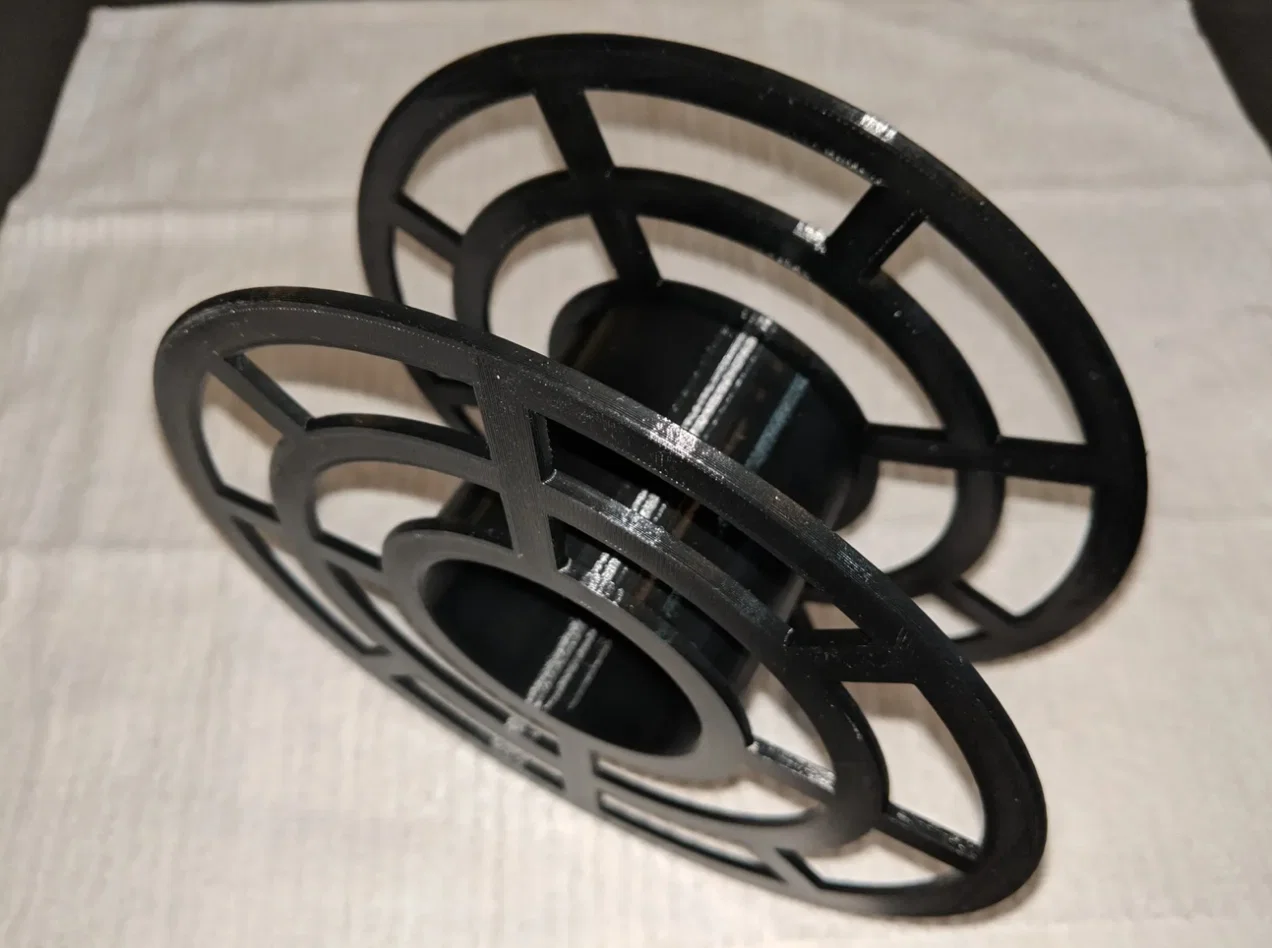

Được in thành hai phần: "Base" bao gồm một mặt bích và toàn bộ phần trục bên ngoài. "Screw" là mặt bích còn lại và sẽ vặn ren vào phần đế. Thiết kế này cho phép phần đế giữ trọn cuộn filament mà không cần chừa khoảng hở khi gắn ốc. Mỗi mặt bích đều có các lỗ giữ filament cho cỡ 1.75 mm và 3.00 mm.

Các cạnh phần lớn đều được bo tròn, nên thời gian in sẽ hơi lâu một chút, nhưng bù lại bản in sẽ thân thiện hơn và lăn mượt mà hơn trên các giá đỡ dạng lăn mép.

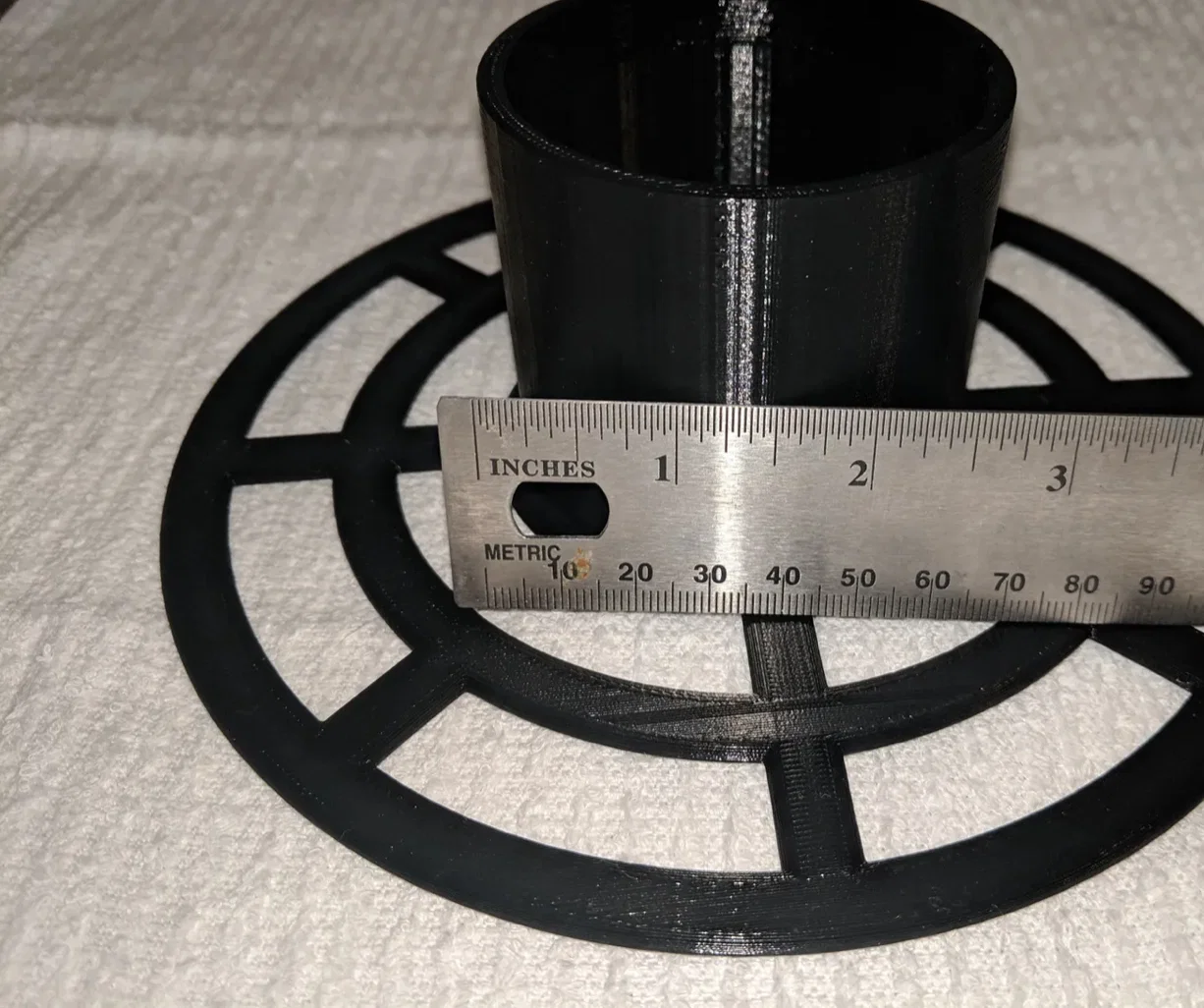

• Đường kính vành ngoài: 180 mm (≈7⅛″)
• Đường kính trục ngoài: 70 mm (≈2¾″)
• Đường kính trục trong: 60 mm (≈2¼″)
• Chiều rộng trục trong: 60 mm (≈2¼″)

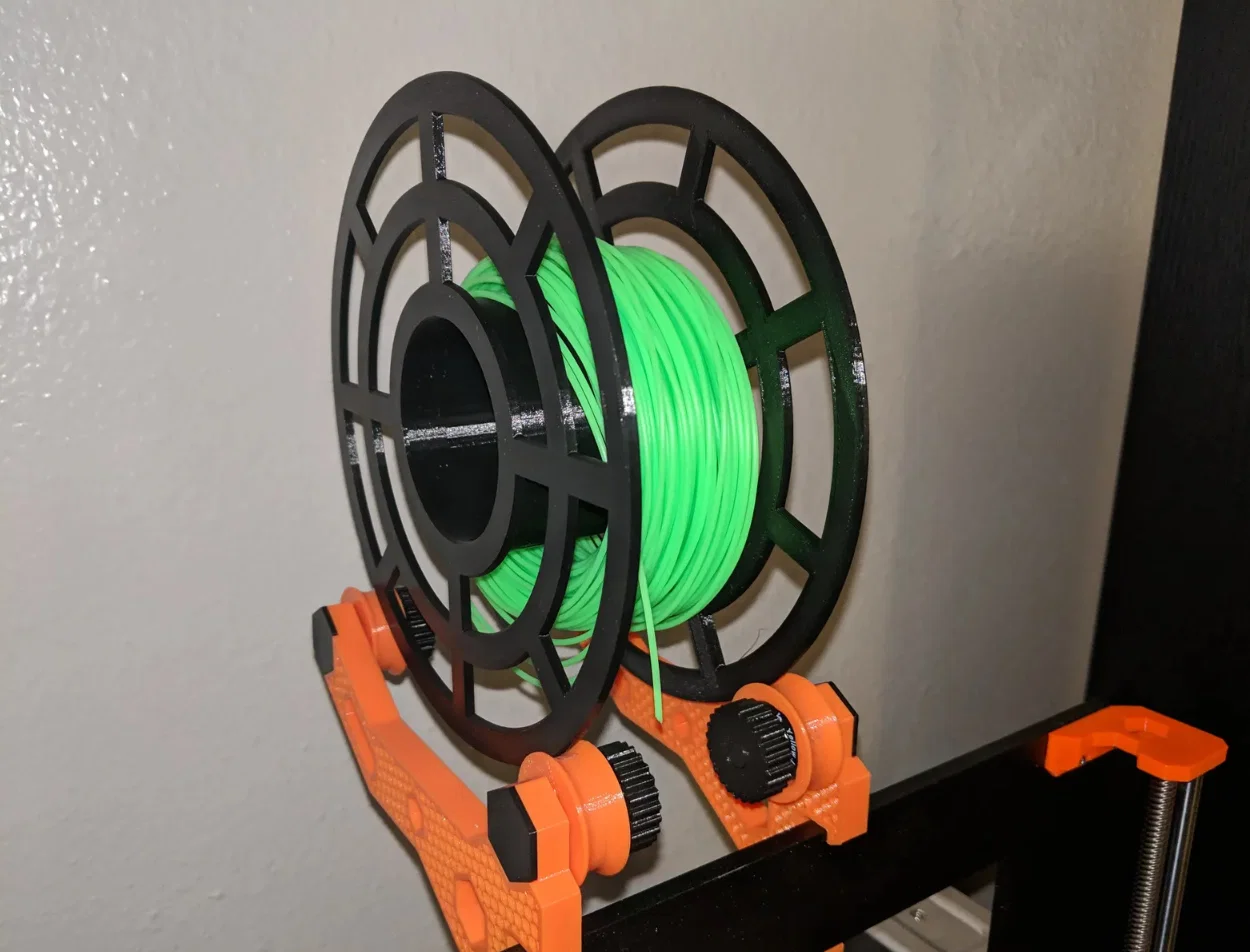

Giá đỡ filament trong tấm ảnh đầu tiên là mẫu tuyệt vời của MartinMajewski: "Prusa i3 MK2(s) & MK3 Spool Holder - Frame Mount - Top Loader"

Hướng dẫn in

Không cần raft, không support, không brim. Chỉ cần đặt mặt bích của file STL úp xuống bàn in là xong. Không hề có phần nào bị overhang. Các rãnh ren có bước 2 mm với độ khớp 6g4g nên cực kỳ dễ in và lắp ráp trên bất kỳ máy in nào. Mình dùng infill 10% do diện tích bên trong nhỏ, nhưng bạn hoàn toàn có thể để 0% vẫn ổn.
