Bộ chuyển đổi điện thoại từ tính tùy chỉnh cho ống nhòm (Digiscoping)

Cập nhật tài liệu

Tổng quan

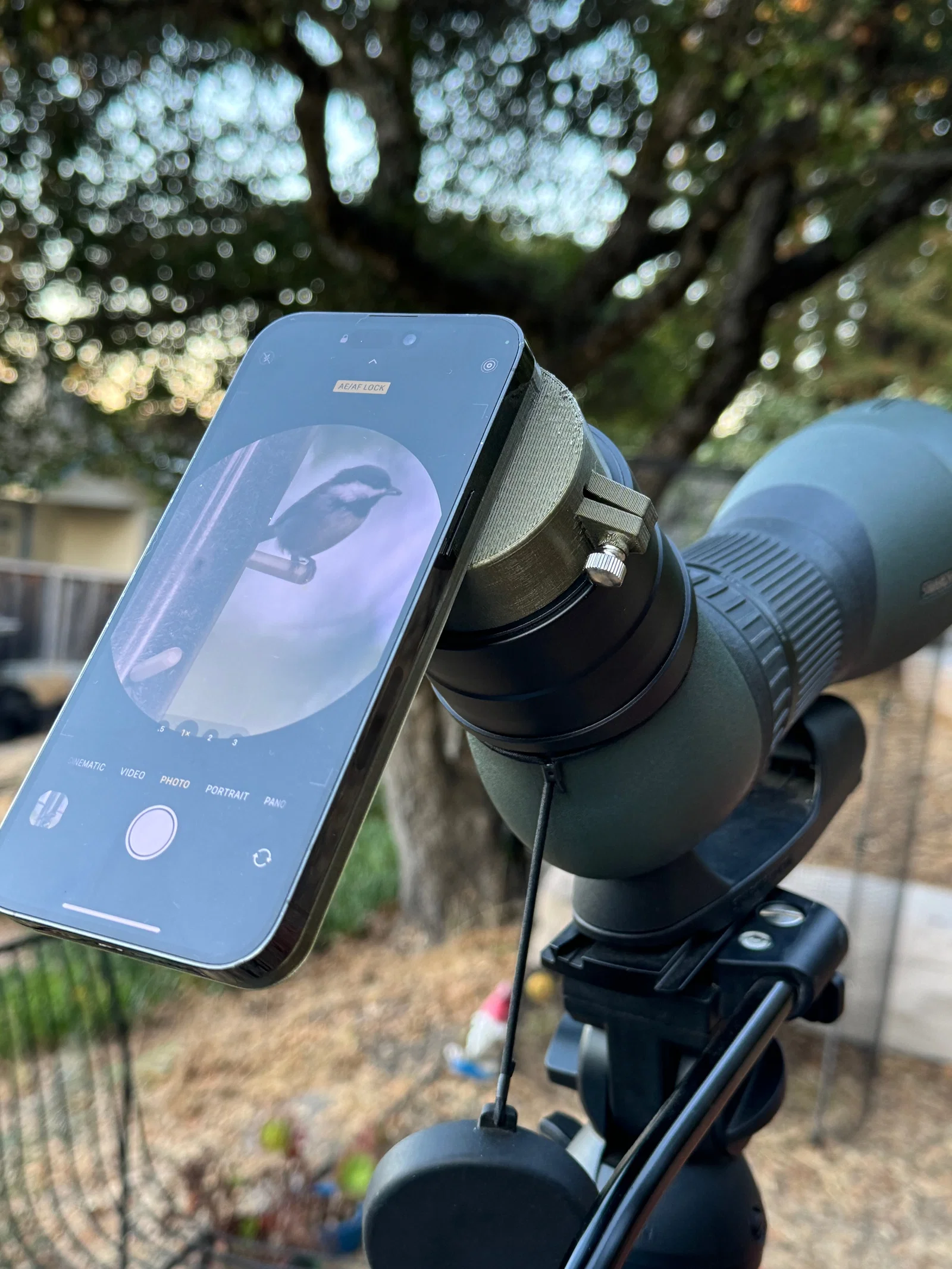

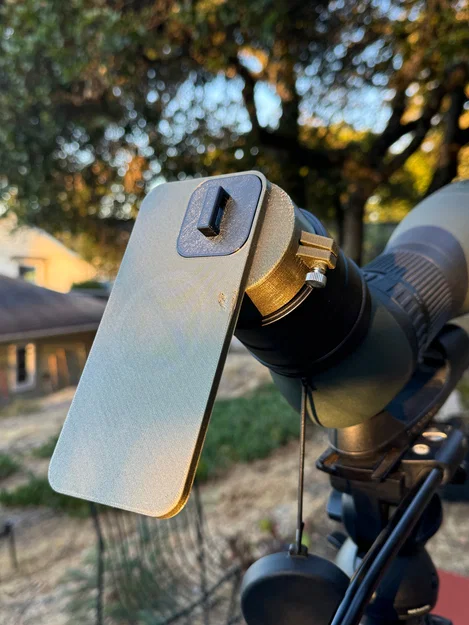

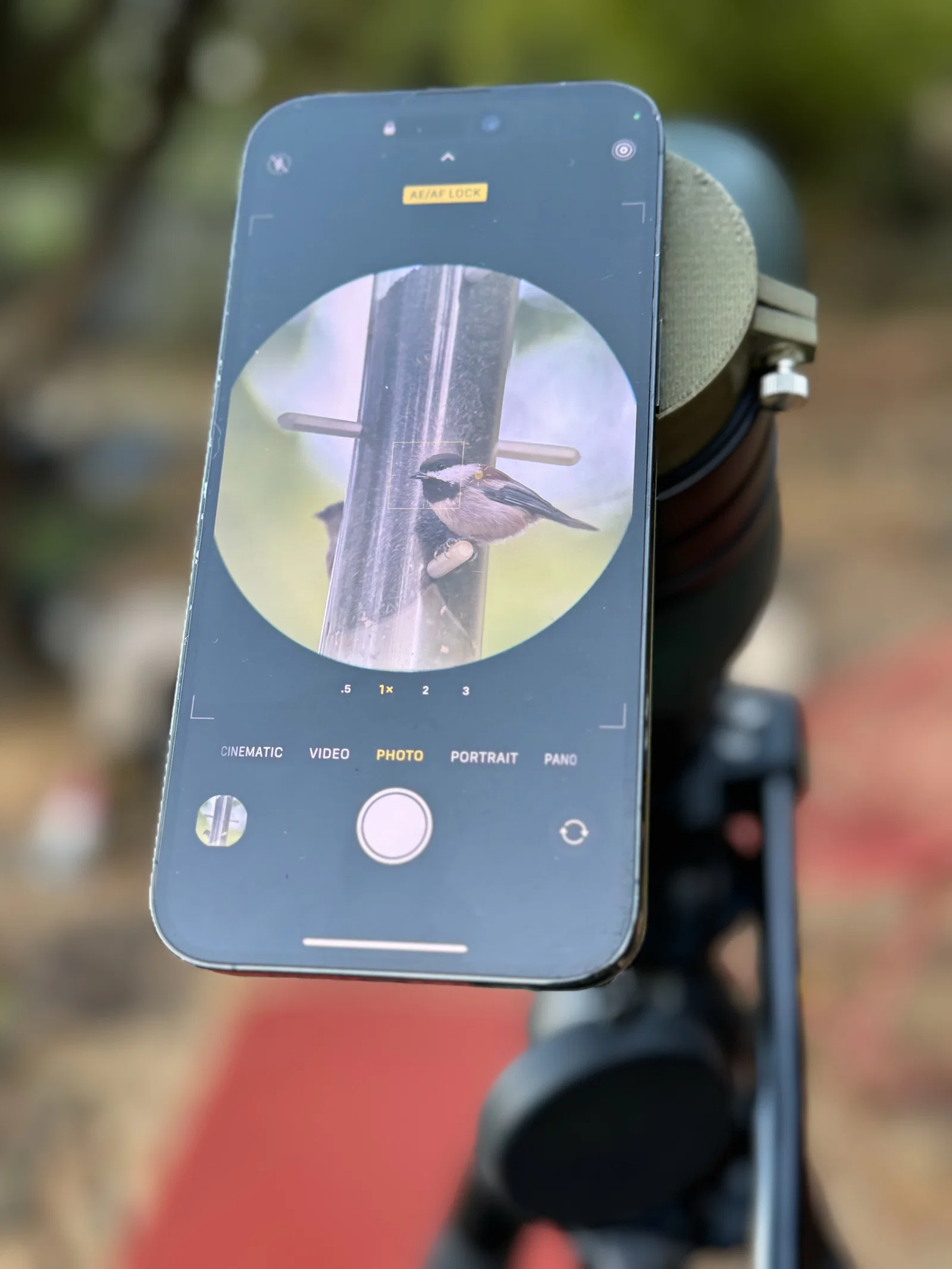

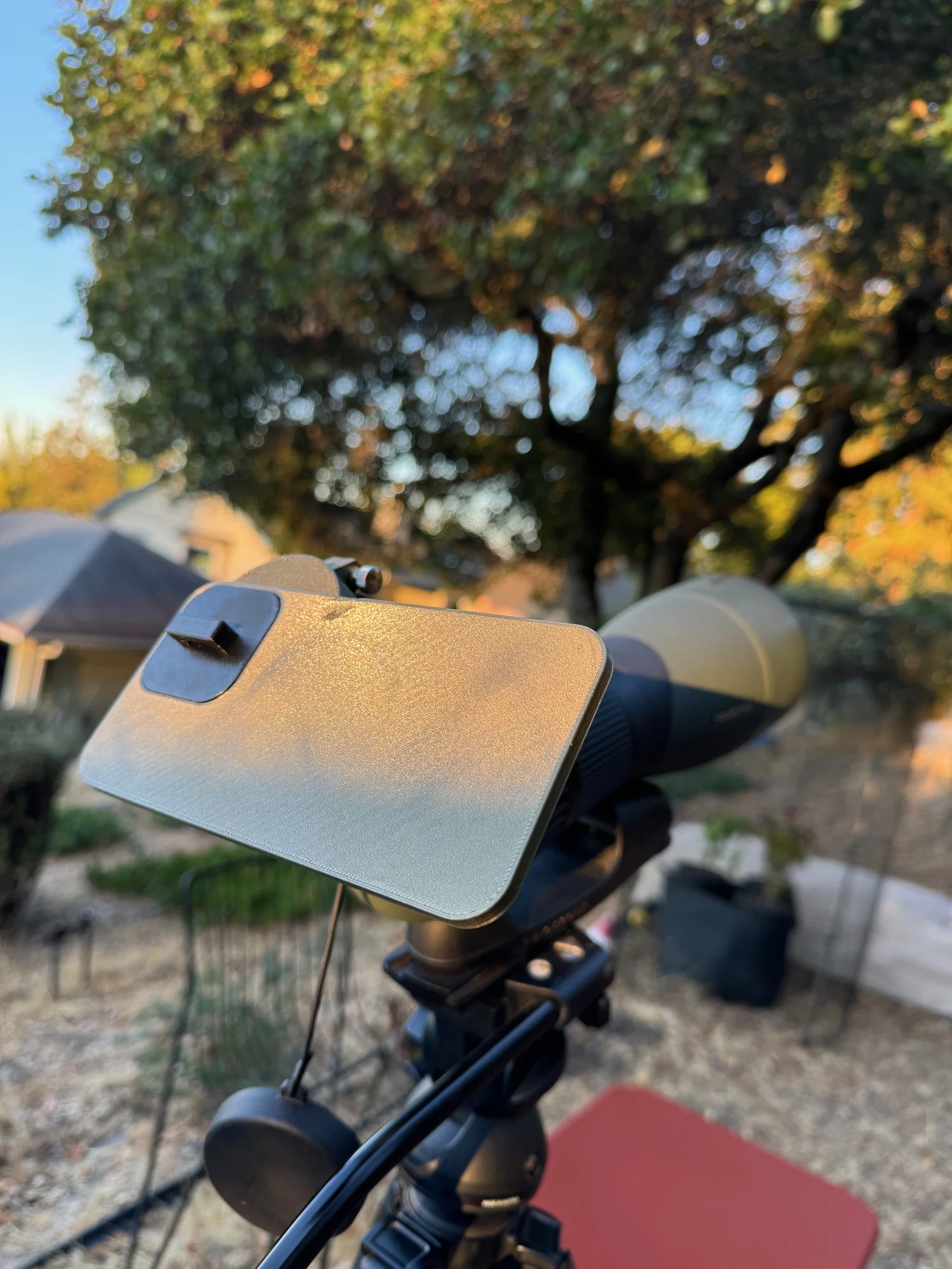

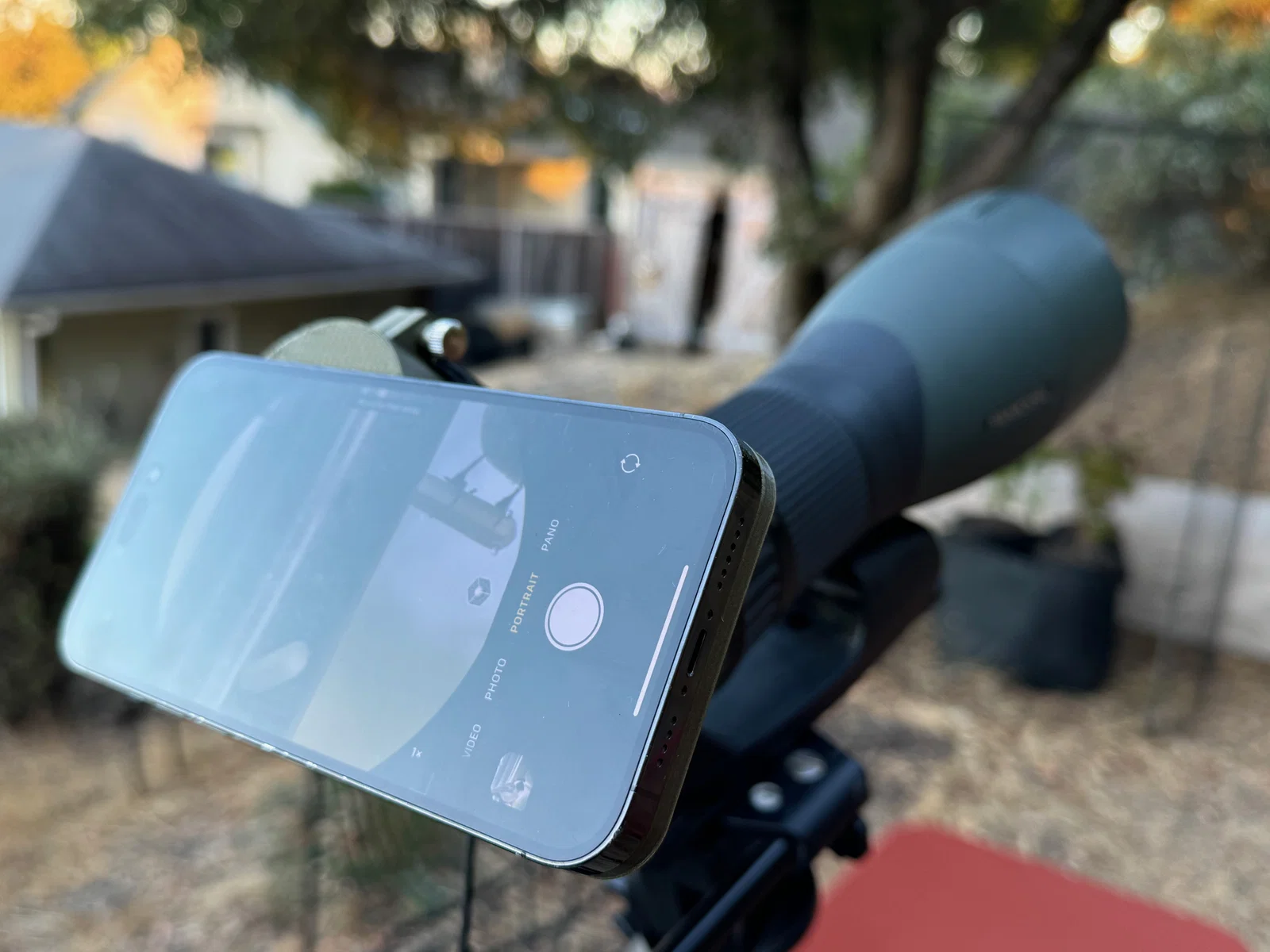

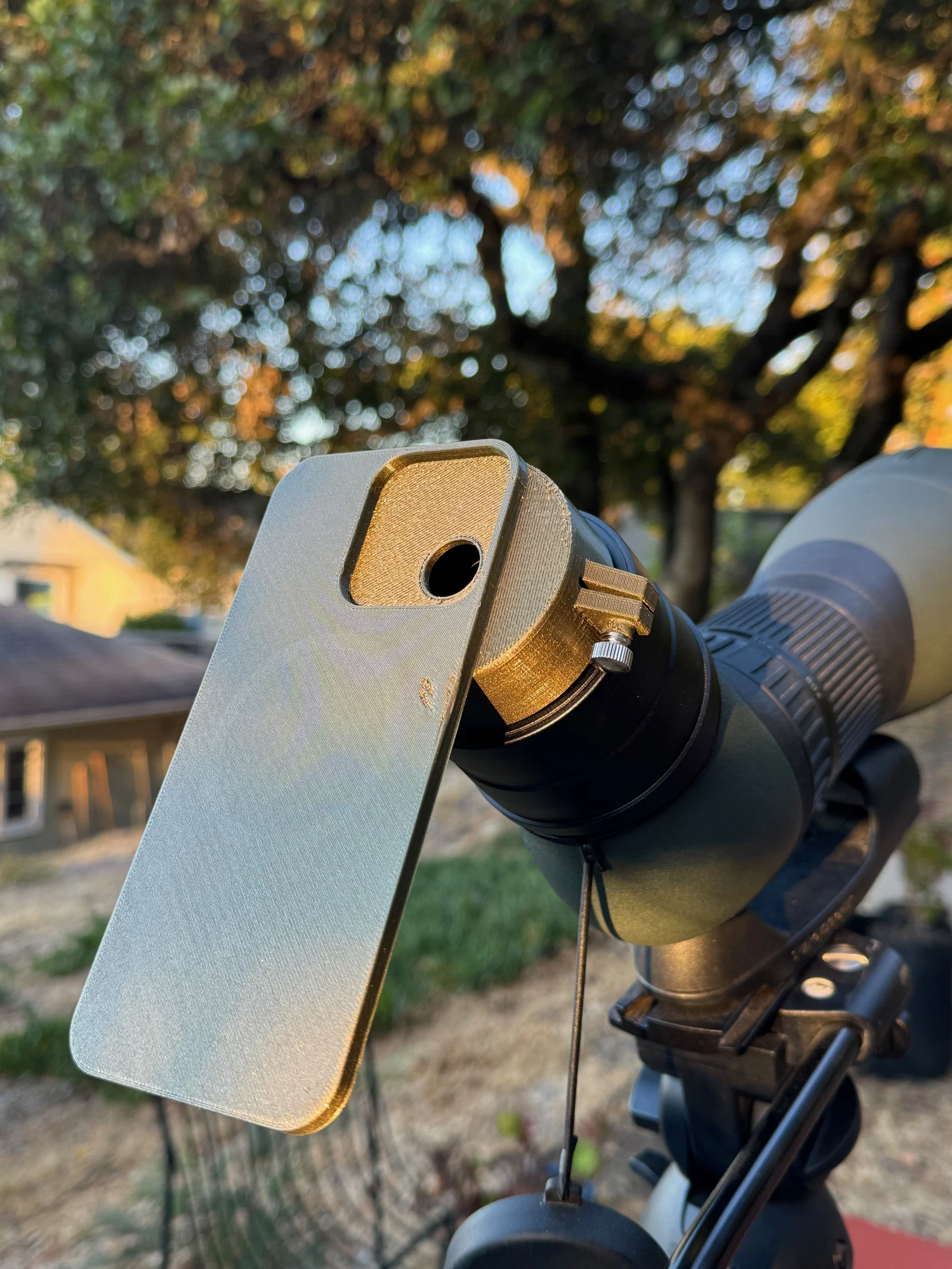

Đây là bộ chuyển đổi điện thoại tùy chỉnh cho ống nhòm tầm xa (spotting scope), sử dụng nam châm Magsafe tích hợp để cố định điện thoại vào thiết bị. Nó yêu cầu một miếng thép tương thích với Magsafe được tích hợp sẵn vào điện thoại (như iPhone), ốp lưng hoặc miếng dán Magsafe steel plate dành cho các điện thoại Android. Bằng cách nhập kích thước điện thoại và ống nhòm vào tệp Autodesk Fusion tham số, bạn có thể tạo ra một mẫu khớp chính xác với thiết bị của mình mà không cần kinh nghiệm thiết kế 3D.

Với thiết kế này, bạn không cần phải loay hoay với các loại kẹp để căn chỉnh camera với ống kính hay đoán khoảng cách tối ưu – các thông số trong mô hình sẽ tự động tính toán để cho ra thiết kế có thể in được.

Lưu ý: Có quá nhiều loại điện thoại, ốp lưng và ống nhòm trên thị trường nên tôi không thể dự đoán hết mọi trường hợp. Nếu gặp vấn đề, hãy để lại bình luận, tôi sẽ cố gắng hỗ trợ. Bạn sử dụng thiết kế này với rủi ro của riêng mình – tôi không chịu trách nhiệm cho bất kỳ hư hại nào đối với điện thoại hoặc ống nhòm của bạn. Hãy cẩn thận khi sử dụng để đảm bảo an toàn cho thiết bị.

Vui lòng đọc kỹ tài liệu trước khi yêu cầu hỗ trợ. Đây là mô hình 3D và thiết kế tham số đầu tay của tôi, vì vậy tôi rất hoan nghênh những góp ý và bản cải tiến (remix) để giúp sản phẩm hoàn thiện hơn.

Hy vọng bạn thích thiết kế này!

• Michelle

P.s. Nếu bạn có ống nhòm hai mắt, hãy xem qua Bộ chuyển đổi tùy chỉnh cho ống nhòm dựa trên cùng thiết kế này.

P.p.s. hiện đã có sẵn để giữ cho ống kính của bạn sạch sẽ khi không lắp điện thoại.

Vật liệu cần thiết

1. 1 ốc vít M3x16 (đầu lục giác hoặc đầu nút) kèm long đền hoặc ốc vặn tay.
2. 1 đai ốc M3.
3. 1 nam châm Magsafe 56 x 46 x 2.5mm. Loại dày 2.5mm rất chắc chắn. Bạn có thể tùy chỉnh thông số “Magnet” nếu dùng kích thước khác.
4. Tùy chọn: Một miếng thép Magsafe để dán vào lưng điện thoại hoặc bên trong ốp nếu không phải là iPhone.

Vật liệu in và thiết lập (đã thử nghiệm trên Prusa i3MK3S):

• Chất liệu: PETG
• Đường kính vòi phun (Nozzle): 0.4mm
• Chiều cao lớp in: 0.20mm Quality
• Độ lấp đầy (Infill): 15%
• Hỗ trợ (Support): Chỉ trên bàn in (build plate only)
• Khuyên dùng nhựa tối màu, đục để tránh ánh sáng lọt qua làm camera điện thoại tự động chuyển sang ống kính khác.
• QUAN TRỌNG: Trong phần mềm cắt lớp (slicer), hãy thêm lệnh "Pause" (tạm dừng) ngay trước lớp in bao phủ nam châm. Khi máy dừng, đặt nam châm vào (mặt thép hướng lên trên).
• Để bàn in nguội hẳn rồi mới lấy mẫu ra để tránh bị cong vênh.
• In với phần giữ thị kính hướng lên trên, mặt lắp điện thoại hướng xuống bàn in.

Tùy chỉnh bộ chuyển đổi

Các thông số cần thay đổi nằm trong danh sách Favorites tại bảng Parameters trong Autodesk Fusion. Bạn có thể xem hình ảnh minh họa trong phần phụ lục.

1. Mở tệp CustomizableMagneticPhoneAdapterforScopesv1.02.f3d trong Autodesk Fusion.
2. Vào “MODIFY” → “Change Parameters”.
3. Thay đổi các tham số trong Favorites để khớp với thiết bị của bạn theo hướng dẫn trong phần chú thích.

Hướng dẫn in và hoàn thiện

1. Xuất tệp sang định dạng .stl từ Fusion (không dùng tính năng Make Utility).
2. Mở file trong phần mềm cắt lớp, đặt hướng như hướng dẫn ở trên.
3. Đừng quên lệnh Pause để chèn nam châm.
4. Sau khi in xong, tháo phần hỗ trợ (support) cẩn thận, đặc biệt là ở phần khoét camera để đảm bảo độ khít.

Chúc bạn thành công với bản in của mình!
