Adapter Điện thoại Từ tính Tùy chỉnh cho Ống nhòm (Digiscoping)
Mẫu thiết kế parametric giúp gắn điện thoại lên ống nhòm bằng nam châm Magsafe. Tự động tính toán khoảng cách để chụp ảnh, quay phim sắc nét mà không cần kinh nghiệm thiết kế 3D. Dễ dàng tùy chỉnh kích thước cho mọi loại thiết bị.
Mô tả
Cập nhật tài liệu
| Phiên bản | Ngày | Mô tả |
|---|---|---|
| 1.02 | 3/9/24 | Thêm giải pháp khắc phục khe hở giữa đế gắn thị kính bên phải và đế adapter vào phần lỗi. Tôi nhận ra khe hở này có thể làm bụi lọt vào ống kính. Tôi sẽ tự động đóng kín phần này trong phiên bản tương lai. |
| 1.02 | 2/9/24 | Đã tìm và sửa lỗi ở phần trụ đỡ thị kính bên phải. |
| 1.01 | 2/9/24 | Cập nhật adapter (v1.01), làm tròn các cạnh sắc ở giá đỡ thị kính và kẹp để bảo vệ thị kính khỏi bị trầy xước. Cảm ơn @BikeCyclist vì gợi ý này. |
| 1.00 | 1/9/24 | Tài liệu ban đầu cho các file f3d v1 |
Tổng quan

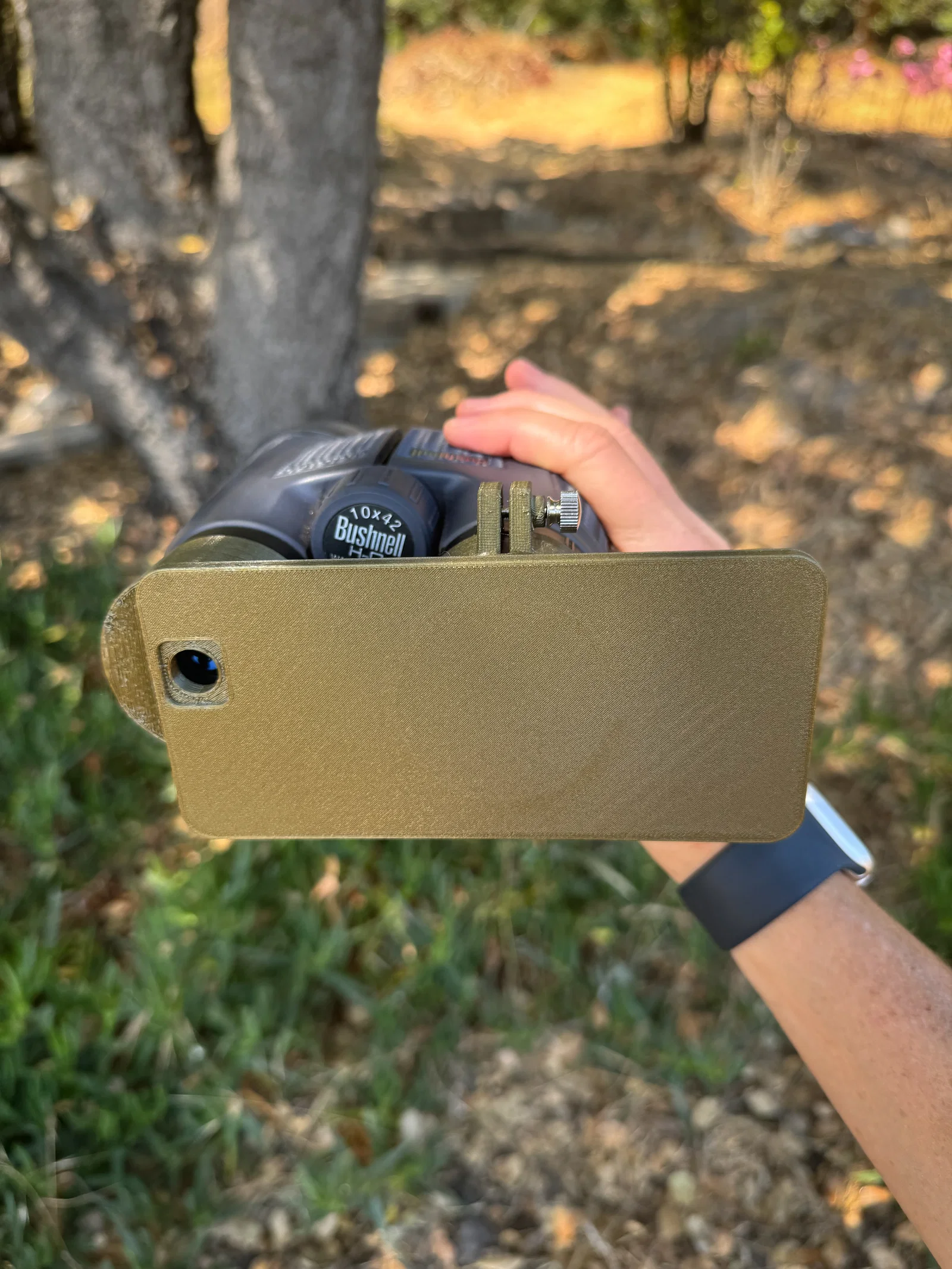

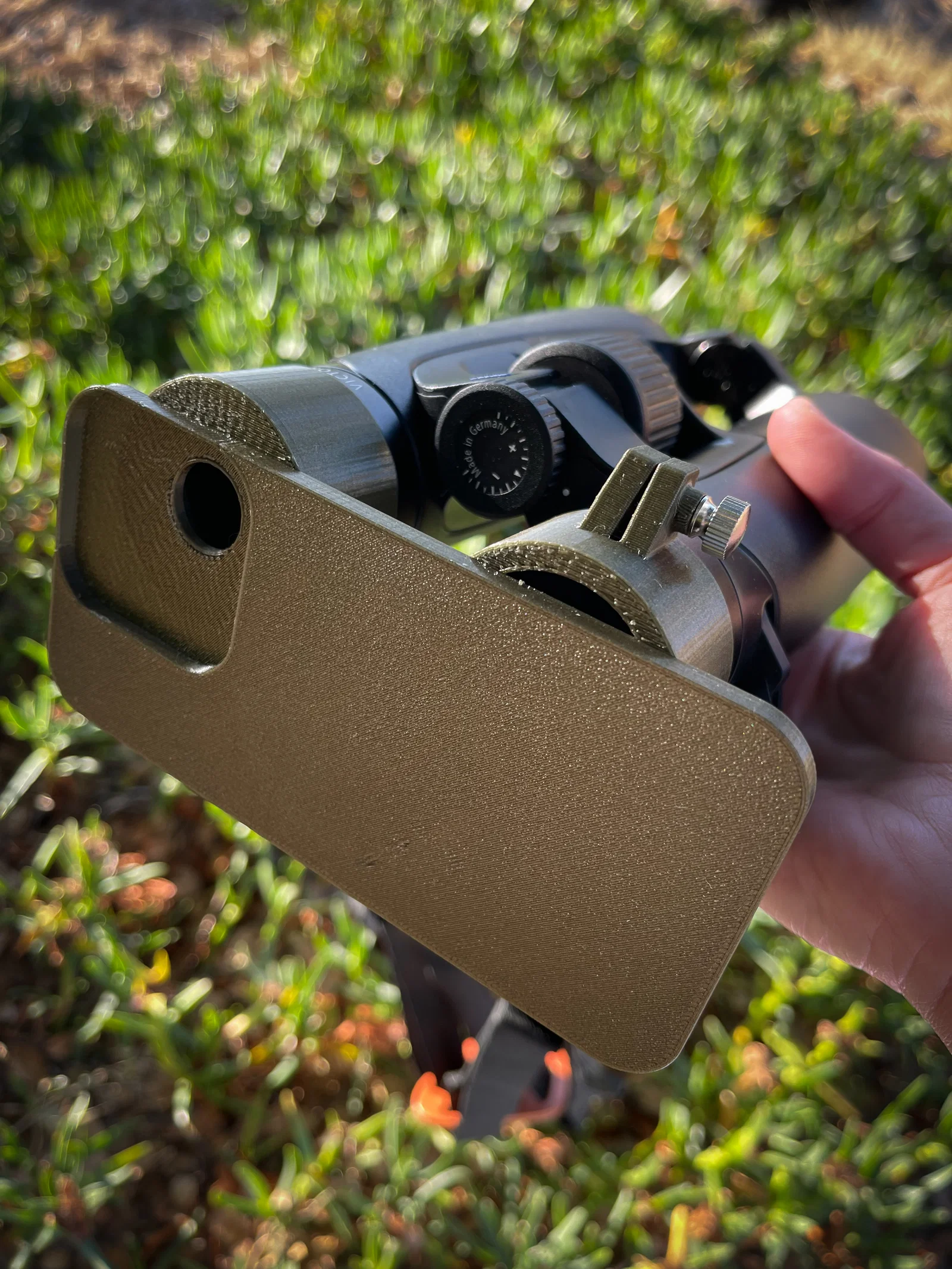

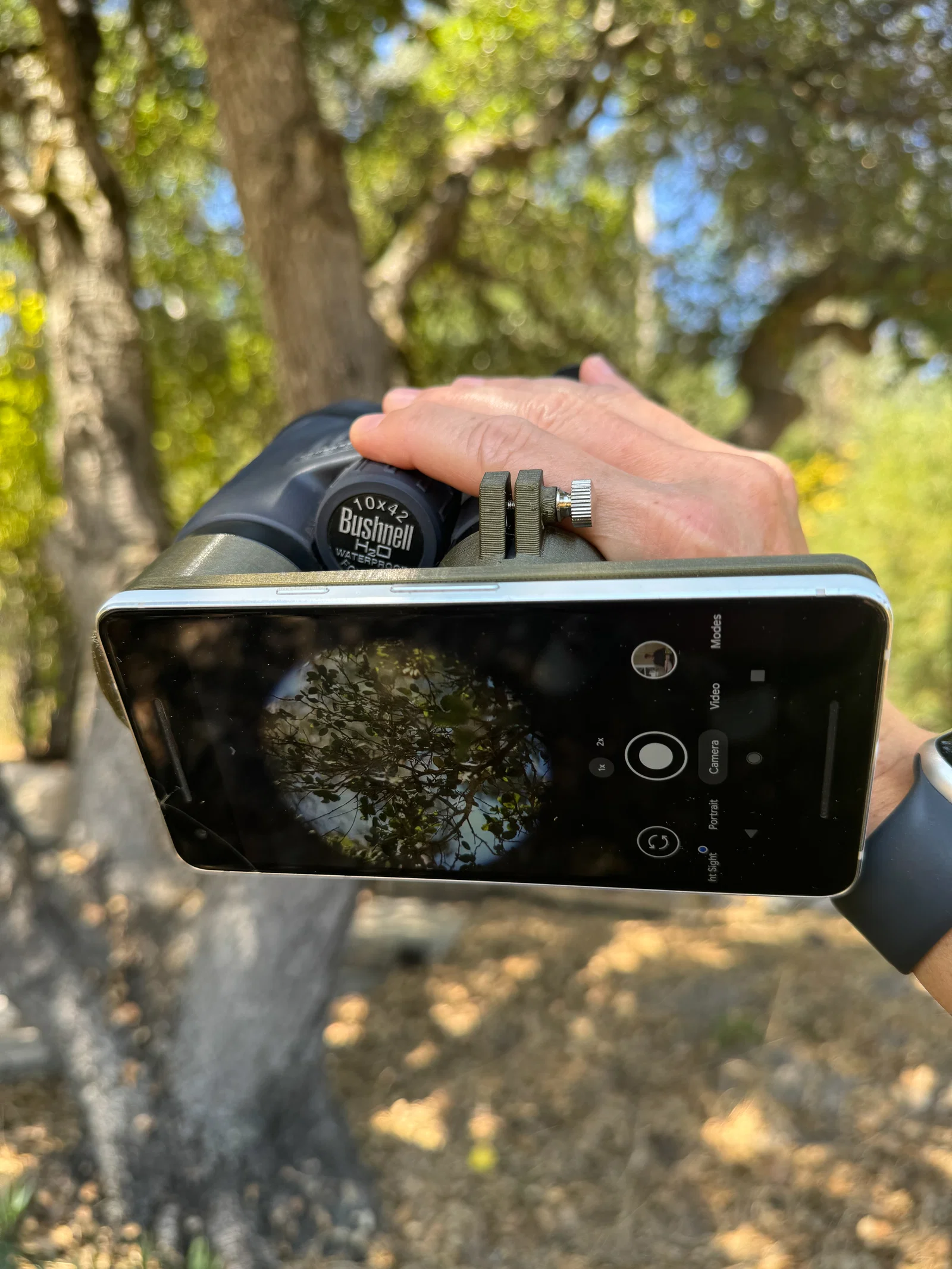

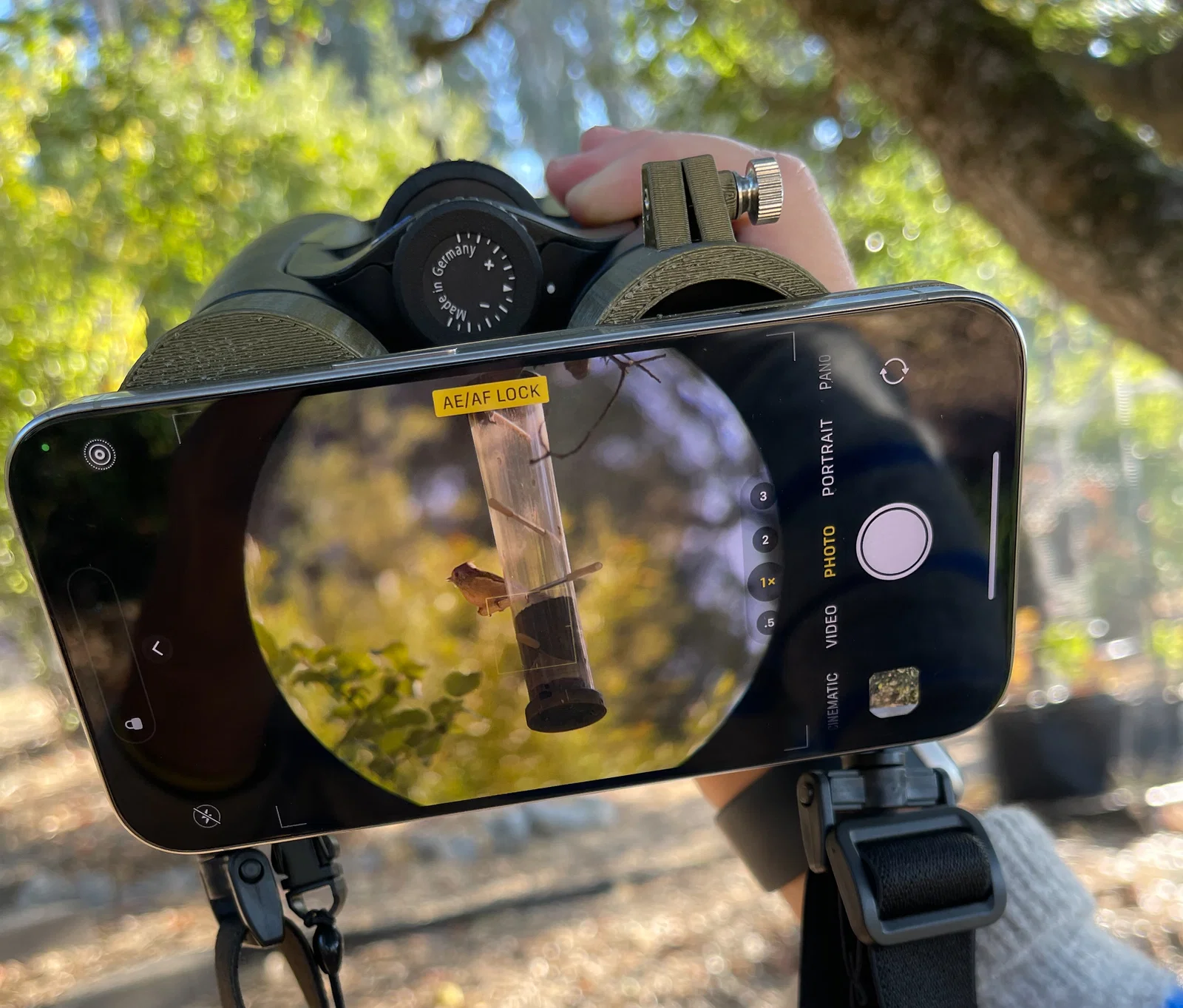

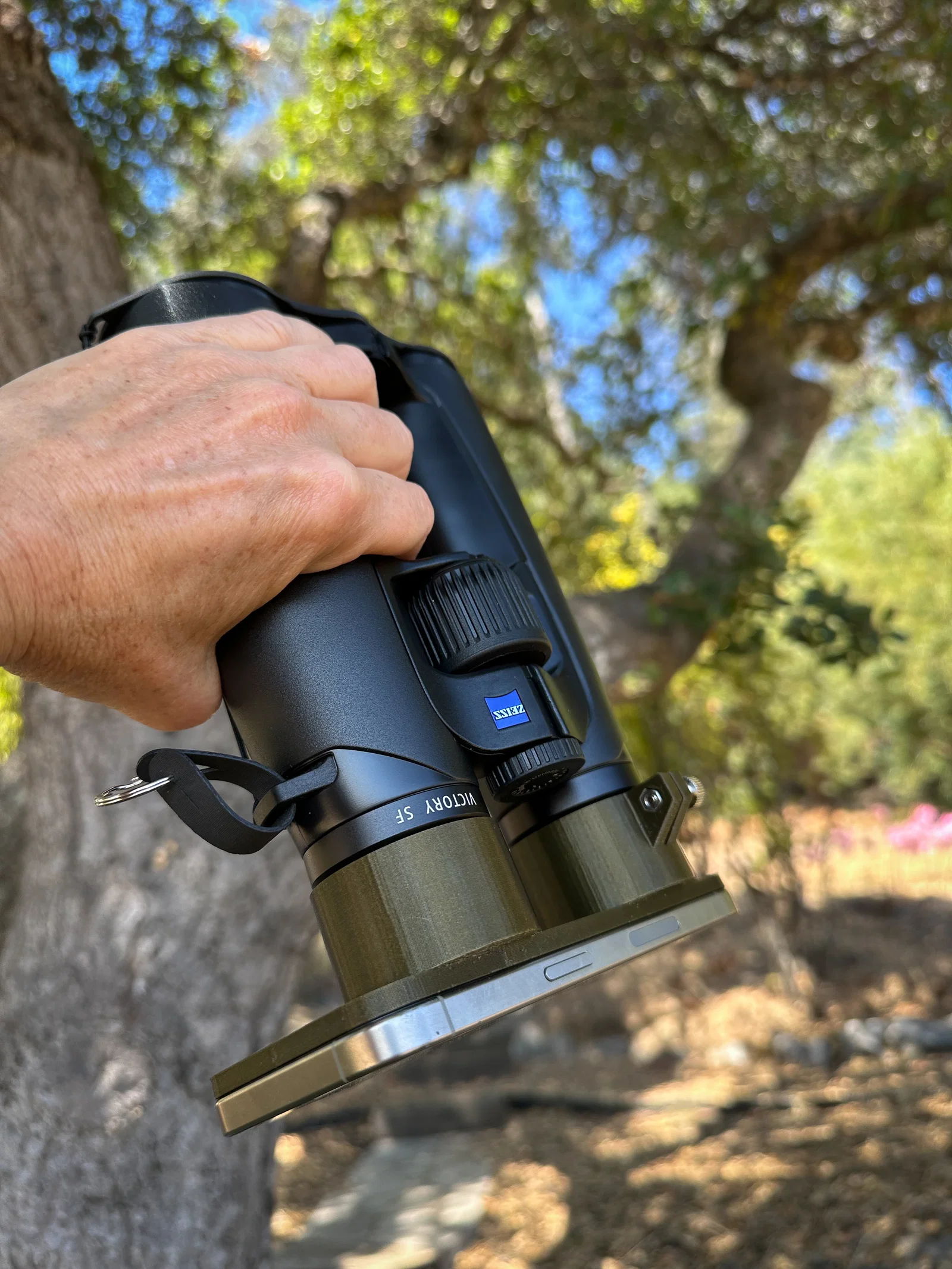

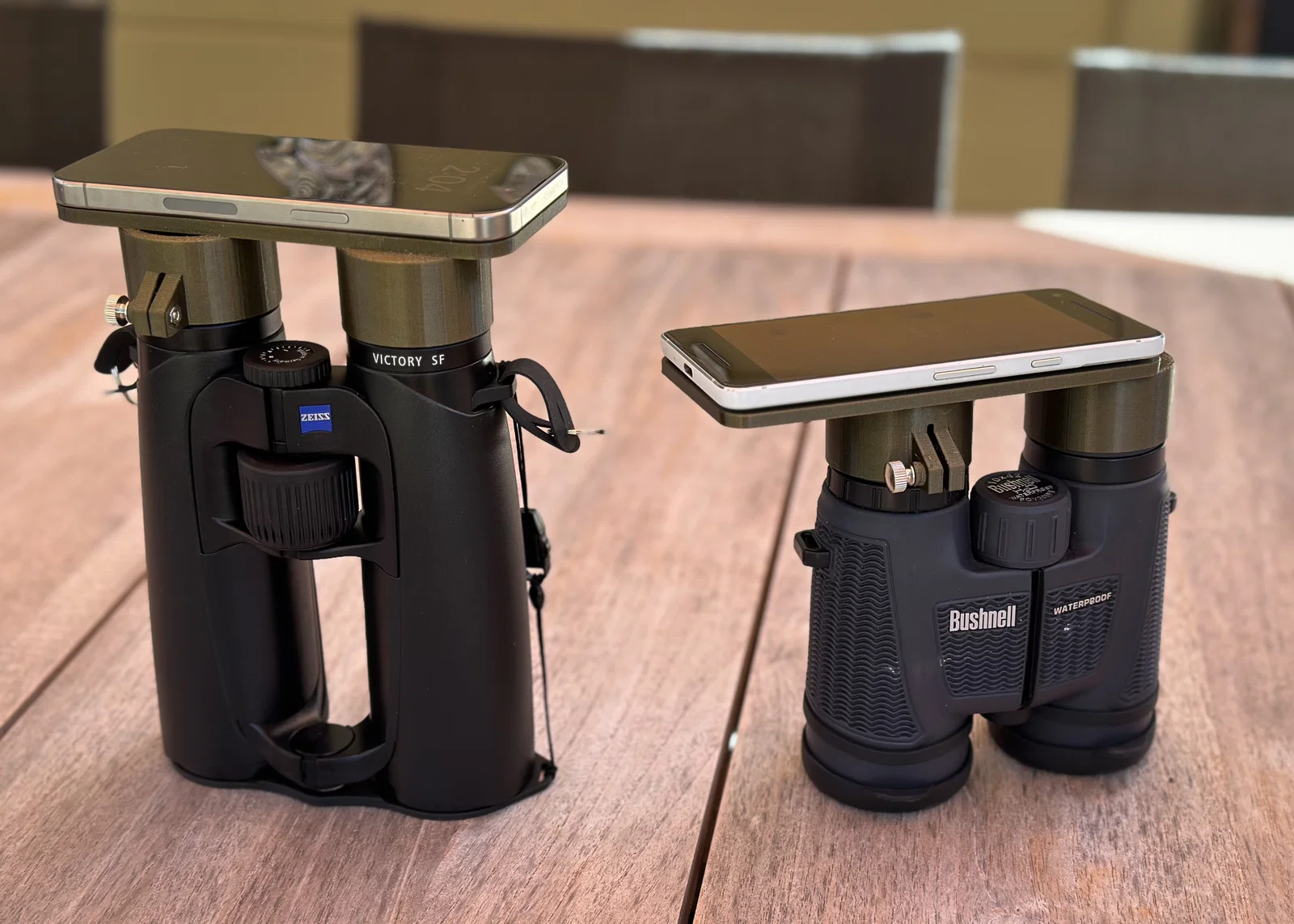

Đây là bộ chuyển đổi điện thoại tùy chỉnh cho ống nhòm, sử dụng nam châm Magsafe tích hợp để cố định điện thoại. Thiết bị này cần một tấm thép tương thích Magsafe tích hợp vào điện thoại (như iPhone), ốp lưng hoặc dán một tấm thép Magsafe lên điện thoại Android. Bằng cách nhập kích thước điện thoại và ống nhòm vào file parametric Autodesk Fusion, bạn có thể tạo ra mẫu vừa vặn chính xác với thiết bị của mình mà không cần kinh nghiệm thiết kế 3D.
Với thiết kế này, bạn không cần loay hoay với các loại kẹp để căn chỉnh camera hay đoán khoảng cách giữa camera và ống kính – các thông số sẽ tự động tính toán để cho ra bản in chính xác. Tài liệu này sẽ hướng dẫn bạn cách đo đạc và chỉnh sửa thông số.
Lưu ý: Có quá nhiều loại điện thoại và ống nhòm trên thị trường, tôi không thể lường trước mọi trường hợp. Nếu gặp vấn đề, hãy để lại bình luận, tôi sẽ cố gắng hỗ trợ. Bạn sử dụng thiết kế này với rủi ro của riêng mình - tôi không chịu trách nhiệm cho hư hỏng thiết bị. Các loại tôi đã thử nghiệm gắn rất chắc chắn, nhưng kết quả tùy thuộc vào độ chính xác khi đo đạc của bạn. Hãy cẩn thận khi sử dụng.
Vui lòng đọc kỹ tài liệu trước khi yêu cầu trợ giúp. Đây là thiết kế 3D parametric đầu tay của tôi, rất hoan nghênh mọi góp ý xây dựng.
Hy vọng bạn thích thiết kế này!
- Michelle
p.s. Nếu bạn có ống nhòm ngắm (Spotting Scope), hãy xem của tôi nhé.
p.p.s. Đã có để giữ bụi khỏi ống kính khi không gắn điện thoại.
Vật liệu cần thiết
- 1 vít M3x16 đầu trụ hoặc đầu bằng + vòng đệm hoặc ốc vít nhựa.
- 1 đai ốc M3.
- 1 nam châm Magsafe 56 x 46 x 2.5mm. Loại dày 2.5mm rất chắc chắn.

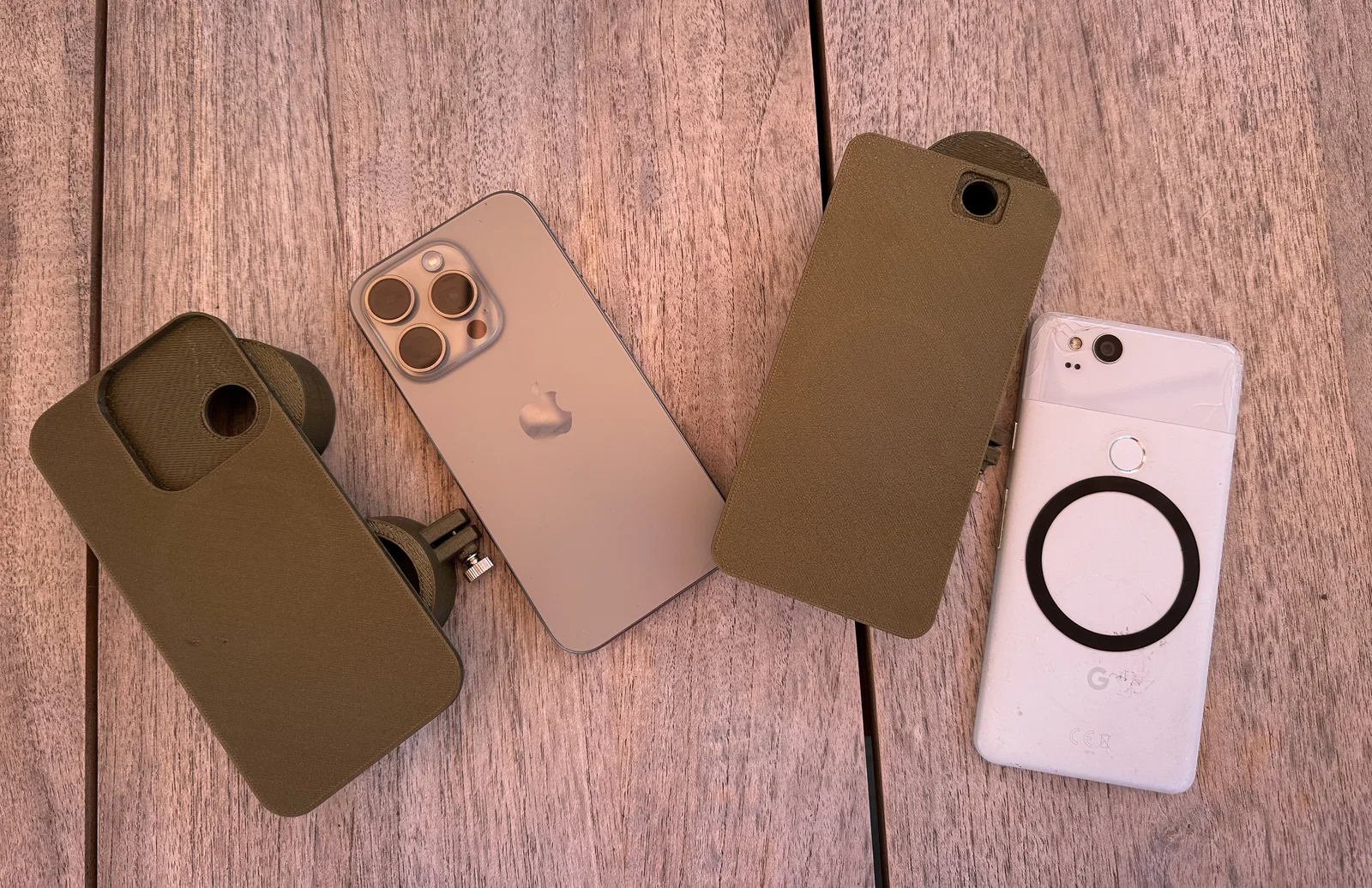

- Tùy chọn: tấm thép Magsafe để dán vào sau điện thoại nếu không phải iPhone.
Chất liệu in và Cài đặt (thử nghiệm trên Prusa i3MK3S):
- Chất liệu: PETG
- Đường kính đầu phun: 0.4mm
- Chiều cao lớp in: 0.20mm Quality
- Độ đặc (Infill): 15%
- Chỉ dùng hỗ trợ (support) trên bề mặt bàn in.
- Nên dùng nhựa màu tối, đục. Ánh sáng xuyên qua có thể làm điện thoại chọn sai camera (ví dụ như ống kính macro).
- QUAN TRỌNG: Trong phần mềm cắt lớp (slicer), hãy chèn lệnh "Pause" ngay trước lớp in bao kín nam châm. Khi máy dừng, đặt nam châm vào (mặt nam châm úp xuống, mặt thép ngửa lên).
- Để bàn in nguội hẳn trước khi lấy vật thể ra để tránh biến dạng.
- In với phần giá đỡ thị kính hướng lên trên.
Tùy chỉnh Adapter
Các thông số cần thay đổi nằm trong danh sách Favorites tại bảng Parameters trong Autodesk Fusion.
Để xem và chỉnh sửa:
- Mở file .f3d trong Autodesk Fusion.
- Chọn "MODIFY" → "Change Parameters".
- Thay đổi thông số cho khớp với thiết bị của bạn.
(Xem thêm chi tiết trong file đính kèm về các thông số đo đạc)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
