Bảng số VEX VRC dạng Parametric (Trống) (Bản cập nhật)

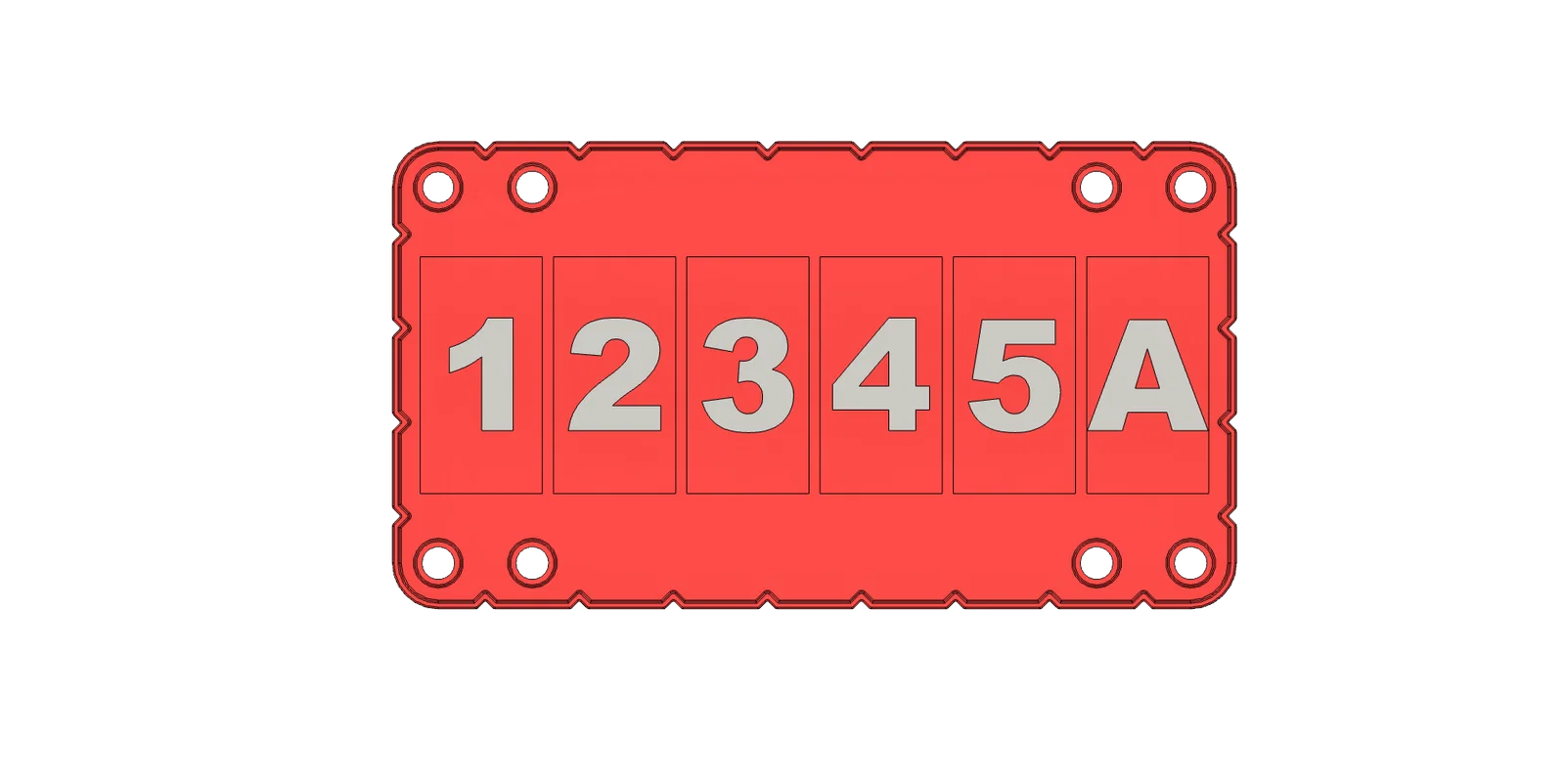

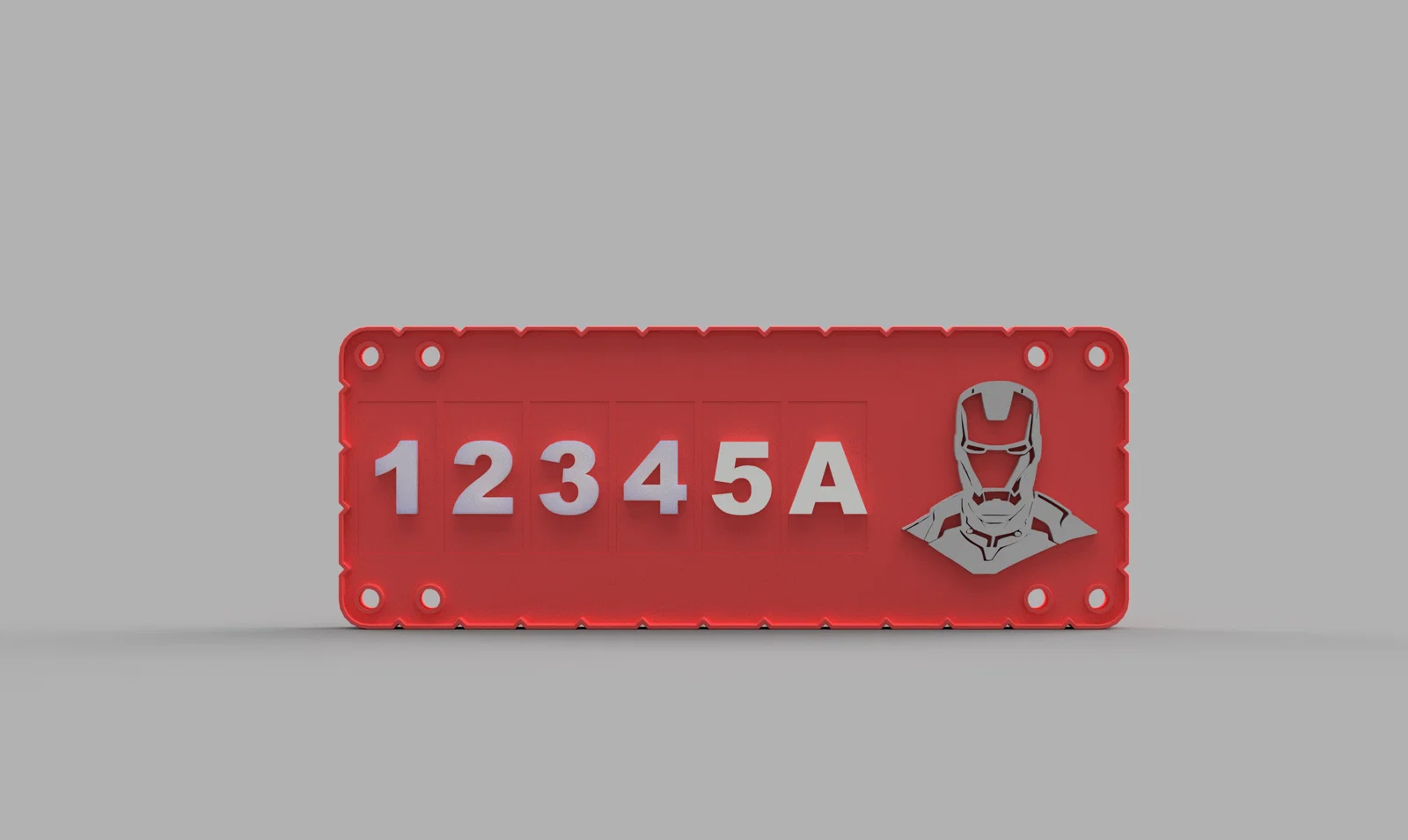

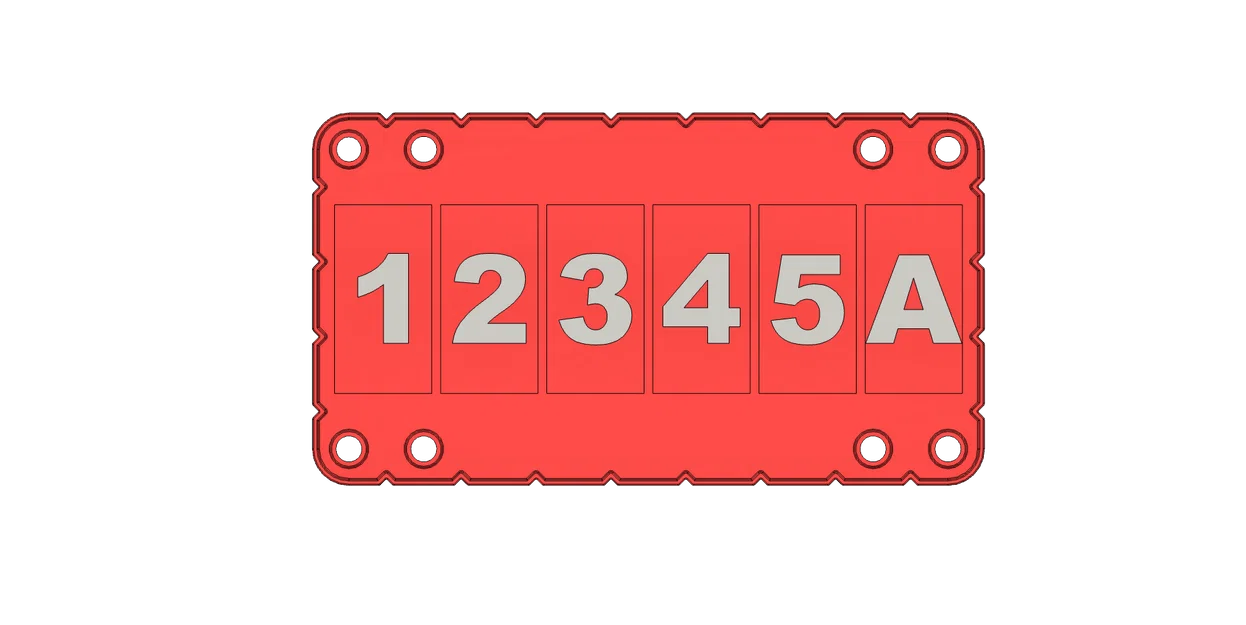

File này là bản sao 1:1 của bảng số (license plate) VEX V5, có chỉnh sửa phần lỗ bắt vít để phù hợp khi in 3D với nozzle 0.4mm hoặc 0.6mm.

Cách dùng file này:

• Tải file .step hoặc .f3d rồi mở bằng phần mềm CAD bạn chọn (trong hình đính kèm là Fusion 360)
• Chỉnh sửa sketch tên text:

• Nhập số đội (team number) của bạn:

• Bấm “Finish sketch”
• Extrude phần chữ lên đúng chiều cao của bảng số bằng cách chọn các sketch profiles và cạnh trên (top edge) của tấm plate:

• Export ra STL:

• Mở bằng slicer bạn dùng (trong hình là PrusaSlicer)

• Slice và đặt đổi màu (color change) tại layer height:

• Xuất GCODE.

Chúc bạn in ngon lành!

Nếu bạn có câu hỏi thì cứ để lại bình luận nha. Mình rất cảm kích nếu bạn đăng “make” hoặc “remix” nữa!
