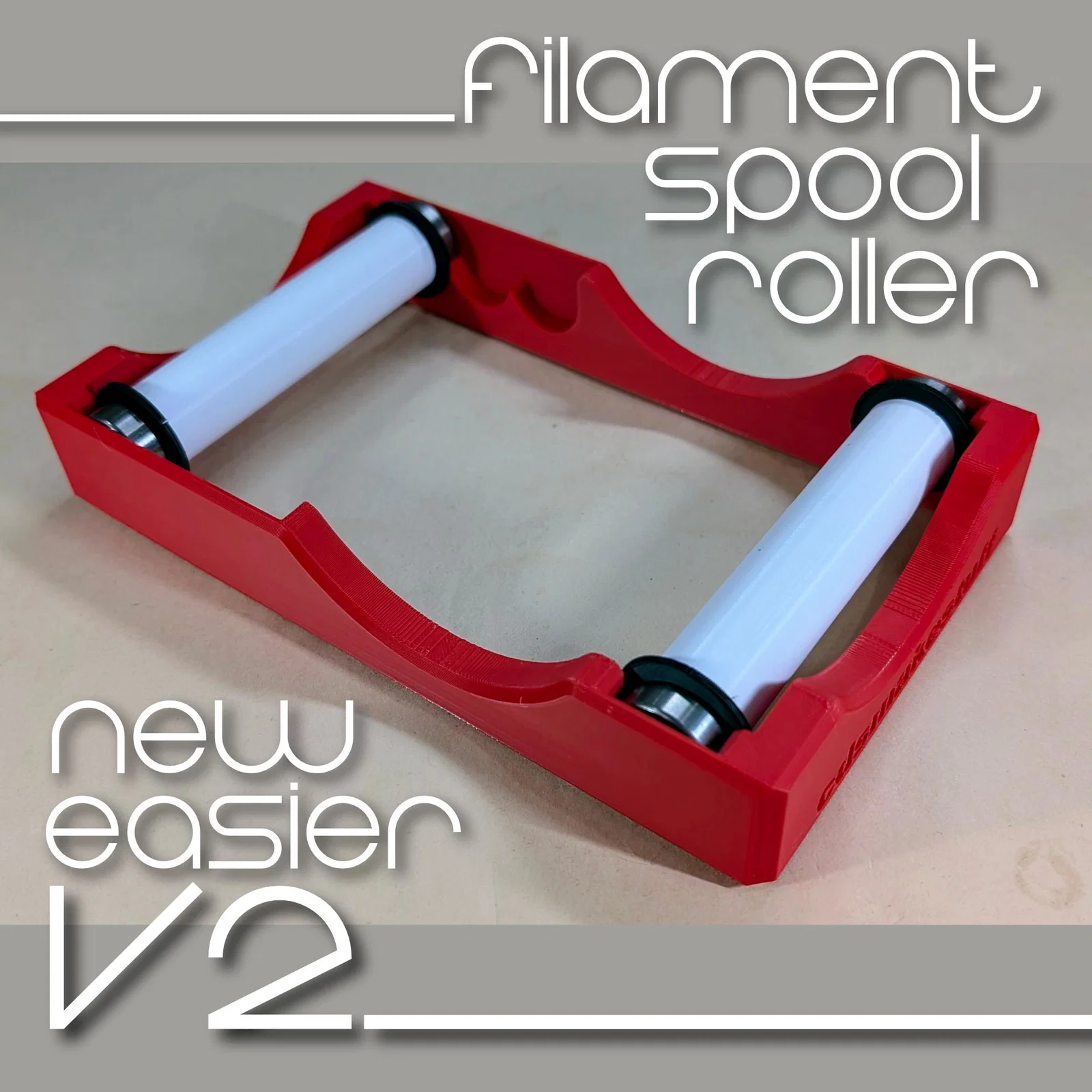

Giá Đỡ Cuộn Filament Dạng Roller - NEW V2 - Dễ In và Lắp Ráp

Tác giả cdsmakestuff

Lượt tải
157
Lượt thích
20
Lượt coi
546

File 3 531,6 KB

  • cdsmakestuff_spool_holder_-_BASE_x1_1776547879.stlSTL · 432,7 KB
  • cdsmakestuff_spool_holder_-_HUB_x8_1776547880.stlSTL · 39,5 KB
  • cdsmakestuff_spool_holder_-_ROLLER_x2_1776547881.stlSTL · 59,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

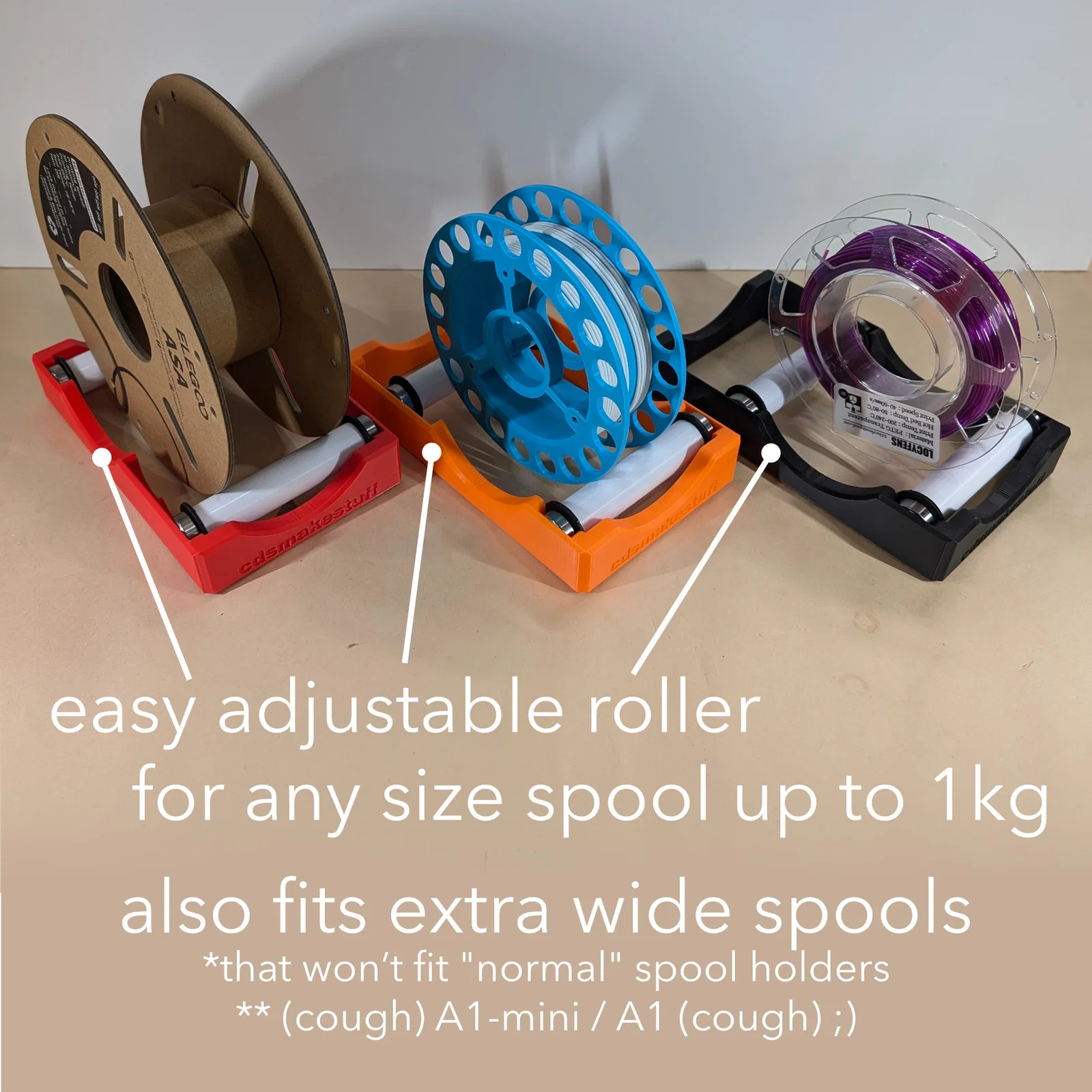

Đây là mẫu filament spool holder / roller dễ làm và tiện nhất mà bạn từng in và ráp.

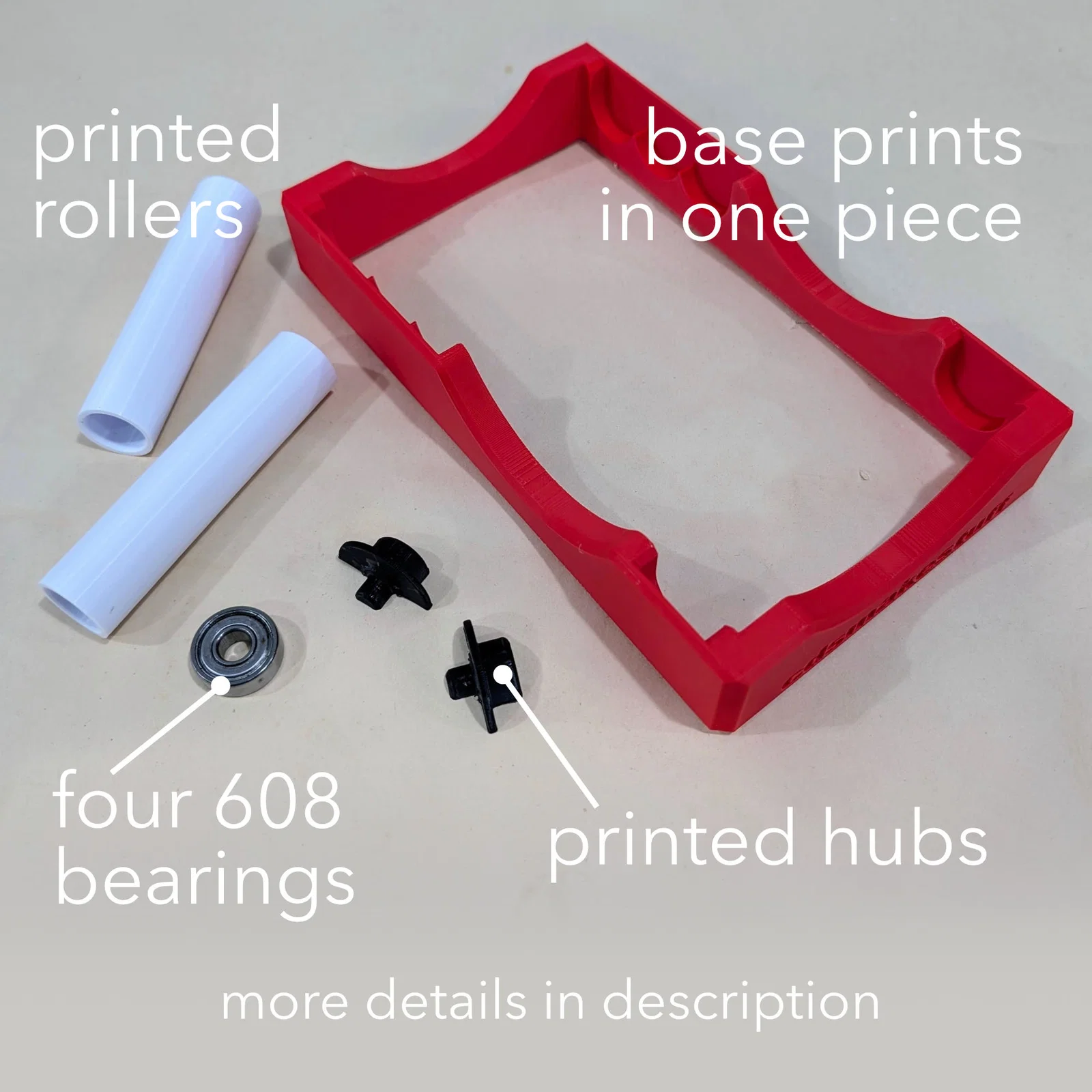

BOM:
4 - Bạc đạn 608 (skate) (không cần loại sealed)
Filament PLA
(tùy chọn nhưng khuyến nghị) - 4 miếng đệm/chân cao su hoặc silicone chống trượt

Các phần cần in:
1 - Base
2 - Rollers
8 - Hub (nửa)

Hướng dẫn lắp ráp:
→ Thiết kế dạng press fit khít, không cần keo.
→ *Có thể dùng một dụng cụ có trọng lượng để đóng/cấn hub vào bạc đạn cho sát hơn
Ép 2 nửa hub vào 1 bạc đạn, nhớ ép cho hub và bạc đạn vô hết cỡ.
Ép cụm hub/bạc đạn vào đầu roller.
Lặp lại cho 3 cụm bạc đạn/hub còn lại.
(tùy chọn) - Dán 4 miếng đệm cao su/silicone chống trượt vào 4 góc dưới của base.
Thả cụm roller/hub/bearing vào đúng các khe nhận (receiver slots) trên base.
Xong rồi thì tận hưởng thành quả!

Mẹo in:
Chung - 3 walls - 3 bottom layers - 4 top layers - 20% infill (ưu tiên cubic).
Rollers (để bề mặt đẹp và lắp khít nhất) - Scarf Joint Seam, Outer - Wall Order, Inner/Outer/Inner.
Hubs và Rollers - In trên bề mặt bàn in mịn để ra kết quả tốt nhất.
File (STL) đã được đặt đúng hướng in.

Ghi chú:
Base sẽ KHÔNG vừa trên máy in có khổ in nhỏ hơn 200mm. Ví dụ sẽ không vừa trên A1-Mini.

Thích mẫu này hả? Mời mình ly cà phê hoặc bia bằng cách tip qua nút phía trên hoặc các link bên dưới.
Cảm ơn :)
https://paypal.me/cdsmakestuff
hoặc
https://www.venmo.com/u/cdsmakestuff

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
531,6 KB
File lớn nhất
432,7 KB
