Ngàm ống kính Micro Four Thirds (Micro Four Thirds Lens Mount)

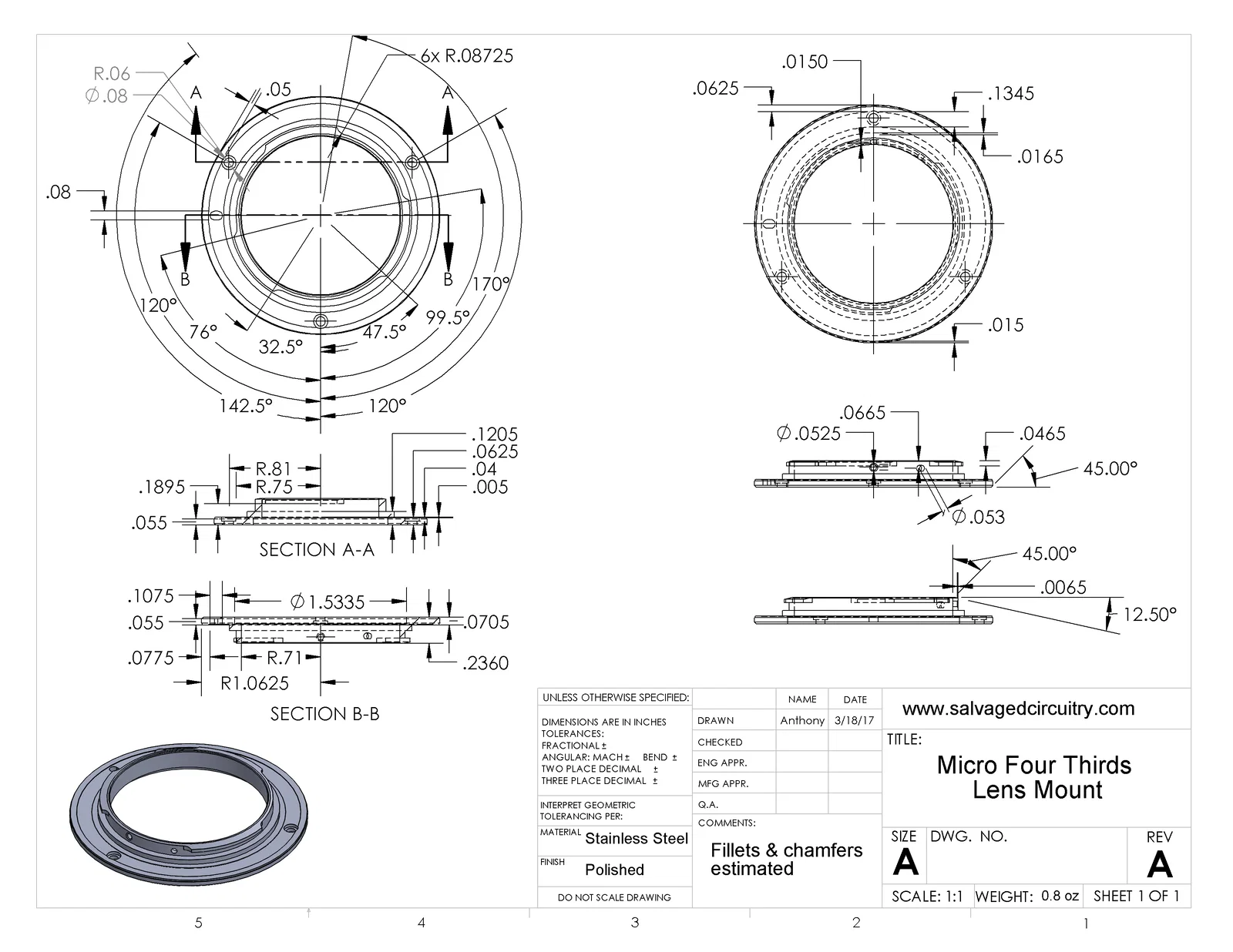

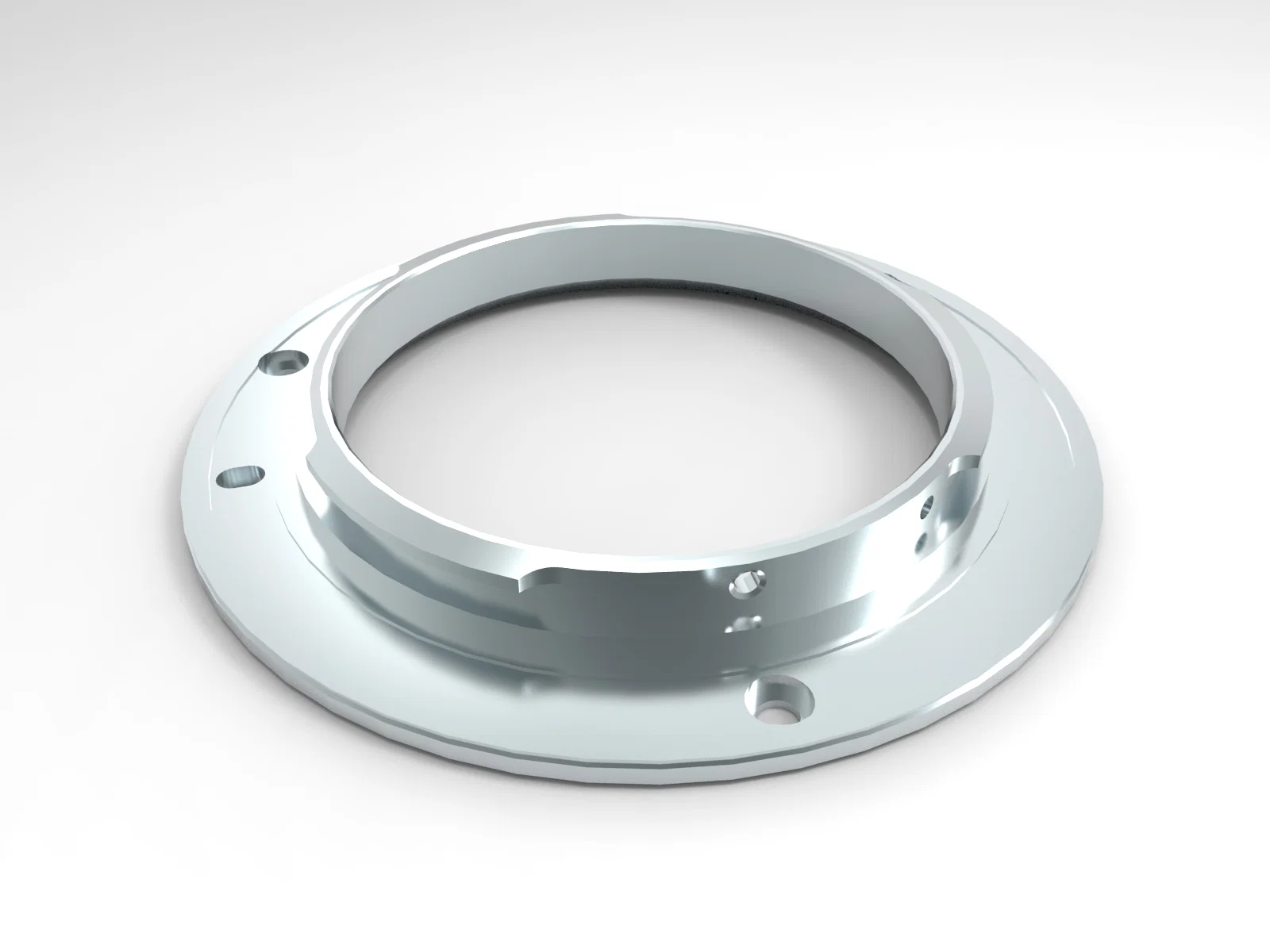

Đây là mẫu của ngàm ống kính chuẩn Micro Four Thirds. Đây là phần male của ngàm, được gắn ở phía sau của một ống kính Micro Four Thirds. Kích thước được lấy từ ngàm của ống kính Lumix G Vario 45-200mm f4-5.6, do mình tự đo bằng thước cặp Mitutoyo độ chính xác 4 chữ số thập phân. File CAD được dựng trong Solidworks 2013. Hình render được làm bằng KeyShot. Có sẵn file IGS, Step, STL và technical drawing để tải về. Chúc bạn in vui vẻ!

Một vài ghi chú thú vị về ngàm Micro Four Thirds:
- Mình để ý thấy ngàm ống kính Micro Four Thirds “chính hãng” có độ biến thiên khá nhiều. Có vẻ độ dày của ba gờ (flanged lobes) tạo thành ngàm sẽ khác nhau tùy hãng. Mình thấy Voigtlander/Cosina (49 thou) có gờ dày hơn Panasonic (47 thou), Panasonic dày hơn Olympus, còn các ngàm bên thứ ba giá rẻ thì khoảng 41 thousandths và không được vát mép (chamfer). Tất nhiên, các ống kính nặng hơn có thể giảm lực bẩy tác dụng lên ngàm nhờ ngàm cứng hơn, nên các gờ cũng dày hơn.
- Con ốc nằm thấp nhất trên ngàm ống kính micro 4/3, dùng để cố định cụm dải tiếp điểm điện 11 vị trí, thẳng hàng (co-linear) với chấm đỏ định hướng ở bên ngoài ống kính.
- Đường kính ngoài tổng thể của ngàm u43 trên các ống kính có weather-sealed nhỏ hơn các ống kính thường không seal. Mục đích là để chừa chỗ cho một vòng cao su o-ring nhỏ, đóng vai trò làm gioăng ngàm cho ống kính weather-sealed.
