Case màn hình ESP32 5 inch Touch IPS LCD cho 8048S050

ESP32 5inch Touch IPS LCD Screen Case

Mình mới mua cái màn hình này trên Ali Express.

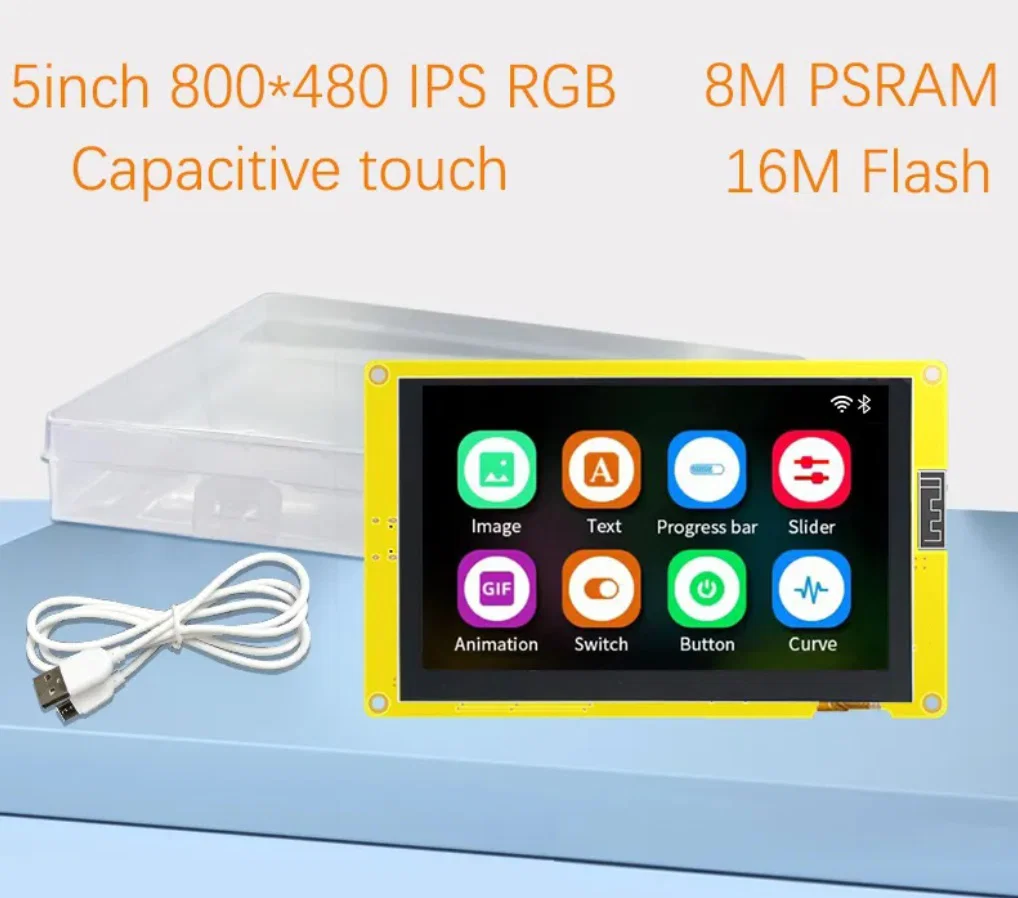

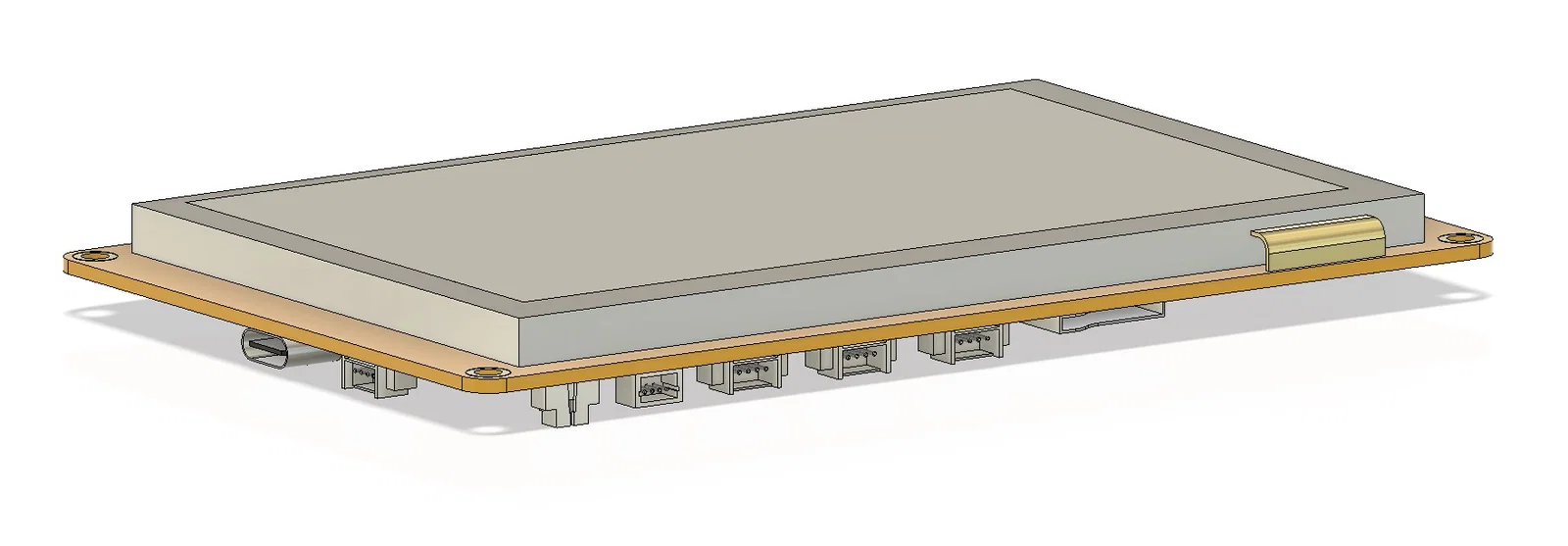

ESP32-S3 HMI 8M PSRAM 16M Flash Arduino LVGL WIFI&Bluetooth 5 " IPS 800*480 Smart Display Screen 5.0 inch RGB LCD TFT Module.

Đây là màn IPS 800 x 400 rất đẹp, nhìn cực kỳ đã mắt và có cảm ứng điện dung.

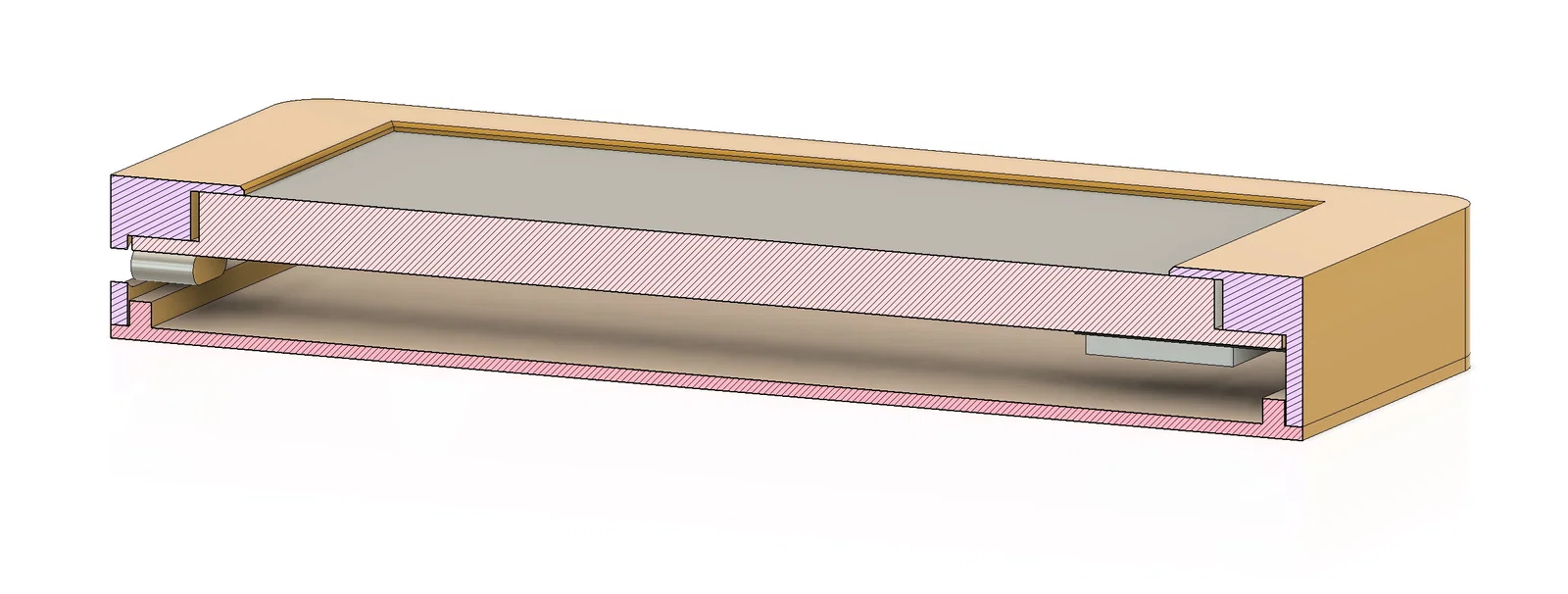

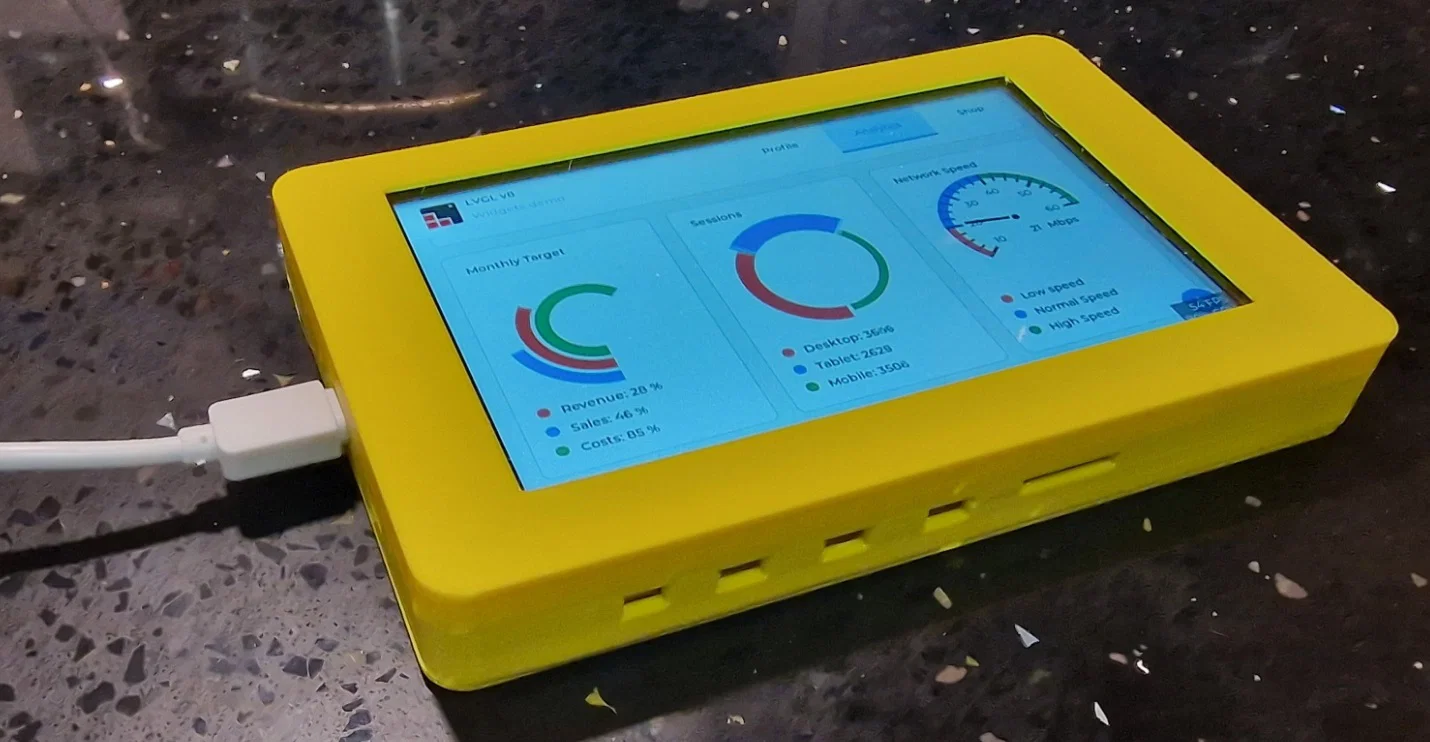

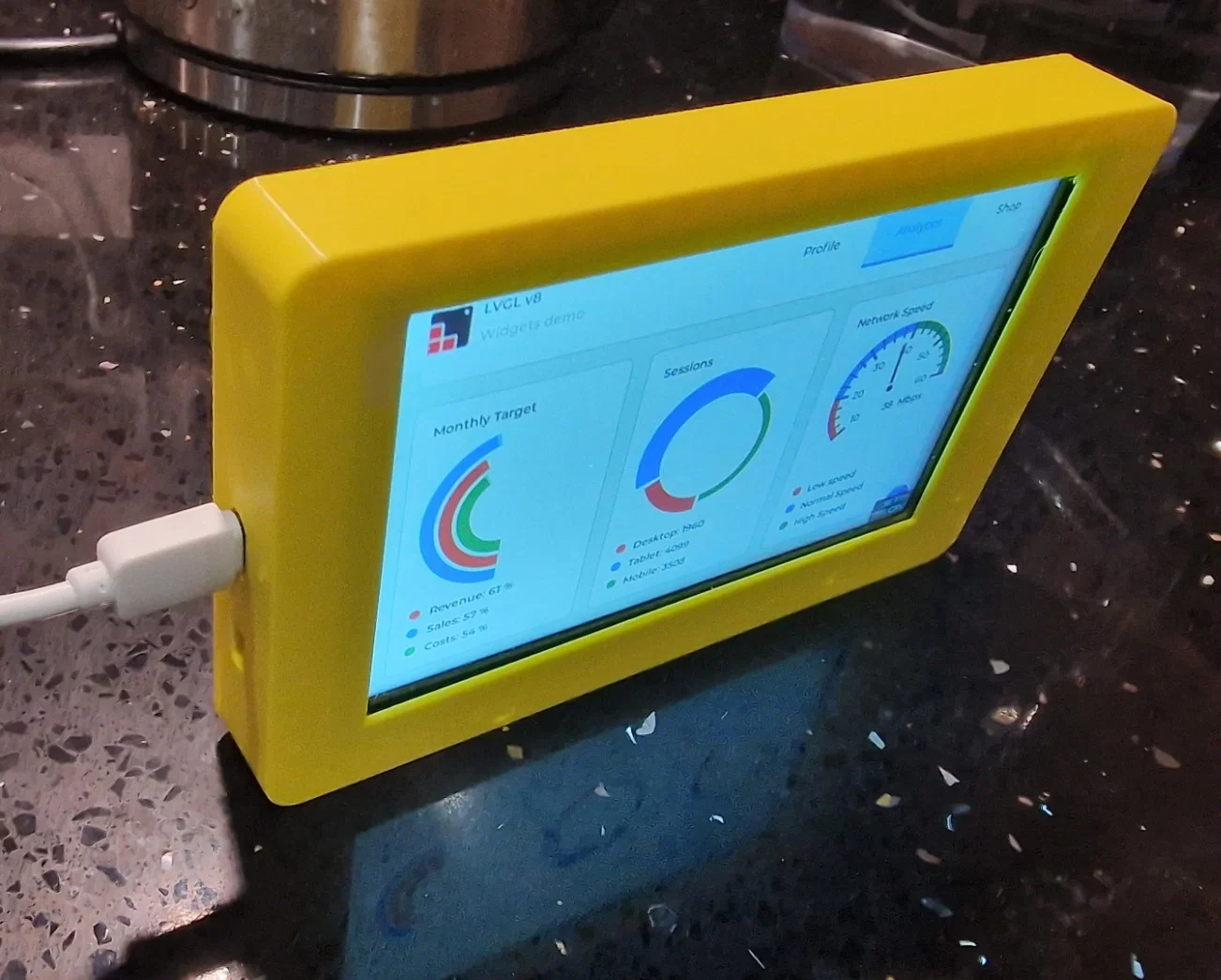

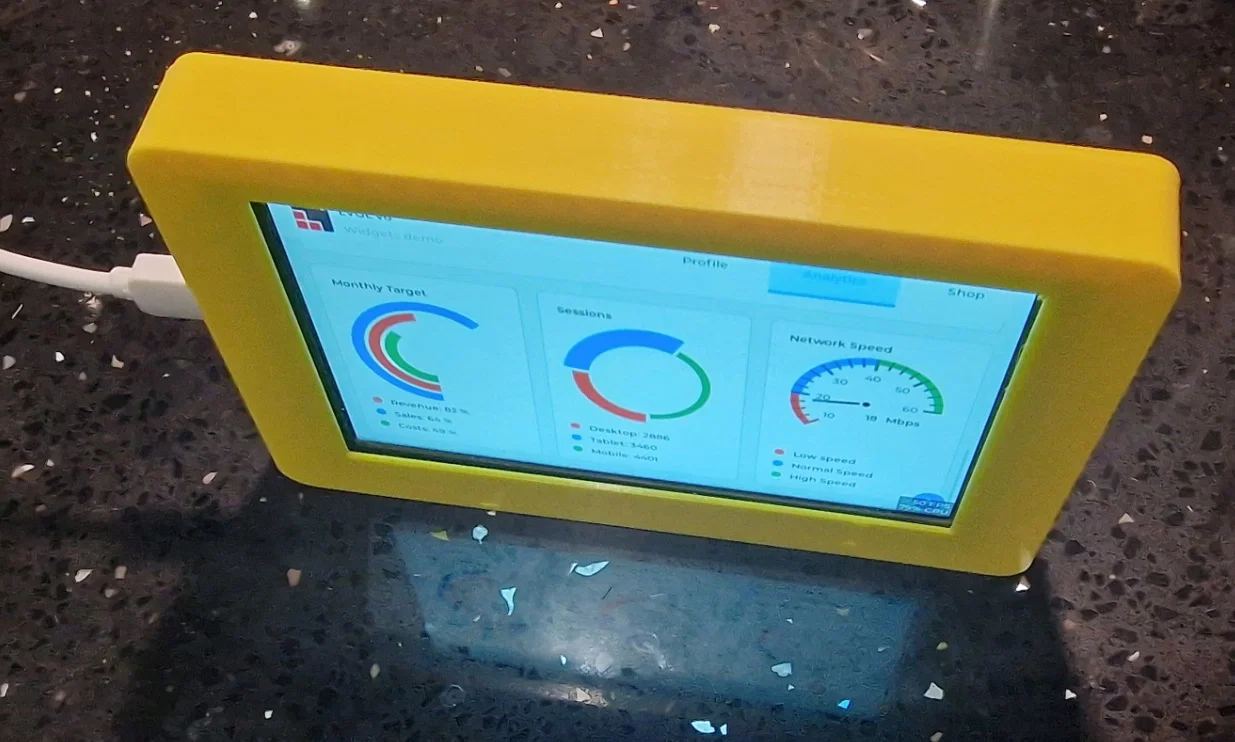

Mình quyết định dựng một cái case ôm sát, kèm nắp lưng dạng snap fit để gài vào phần case mặt trước.

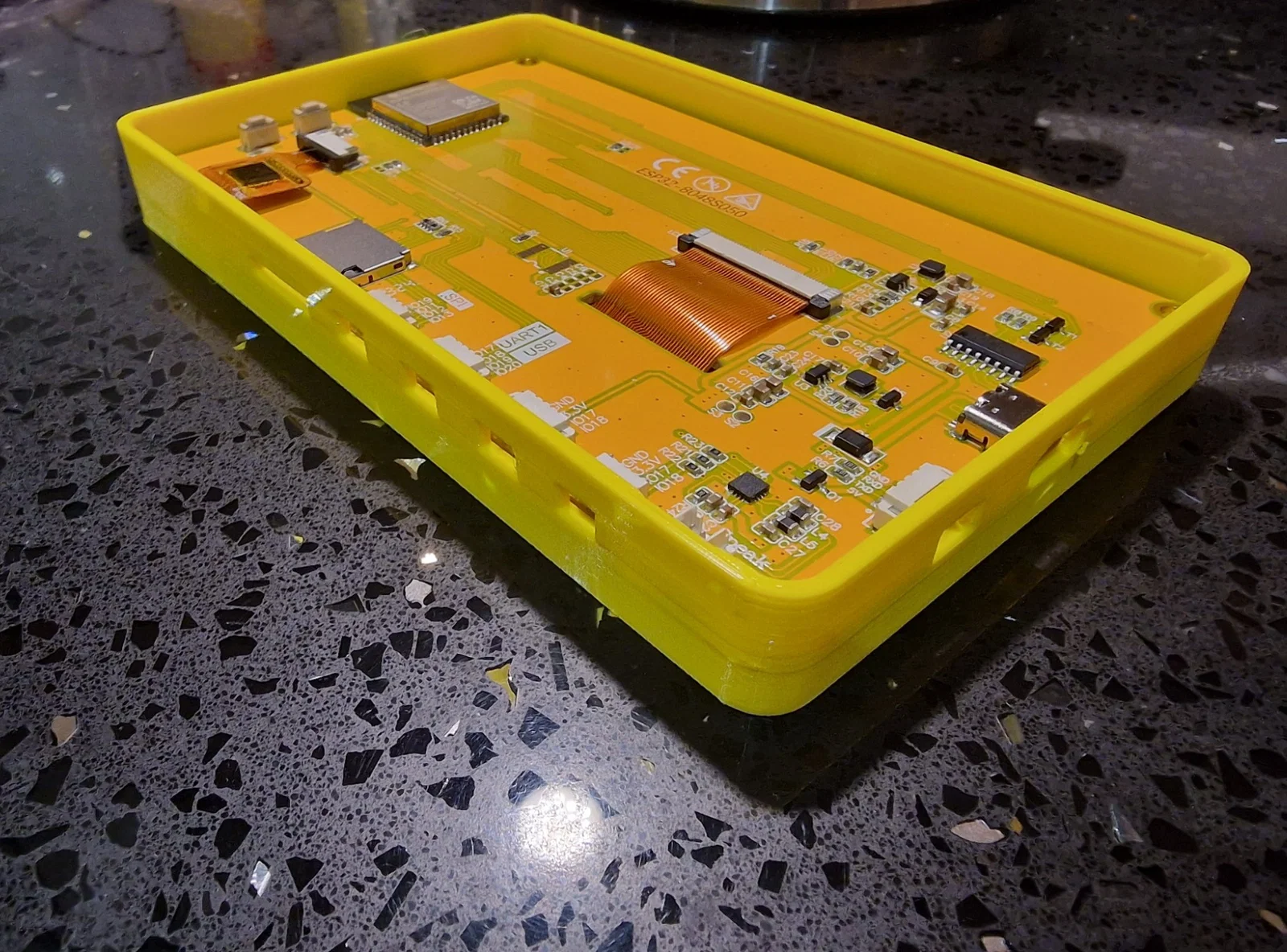

Case ôm khá khít quanh PCB, nên tùy máy in của bạn có thể cần chừa clearance nhiều hơn quanh PCB.

Nếu gặp trường hợp đó thì khuyến nghị tăng scale của phần front case và rear cover trong phần mềm slicer. Hoặc tự chỉnh sửa file.

Nắp lưng có các chân spacer ở 4 góc để giữ PCB đúng vị trí.

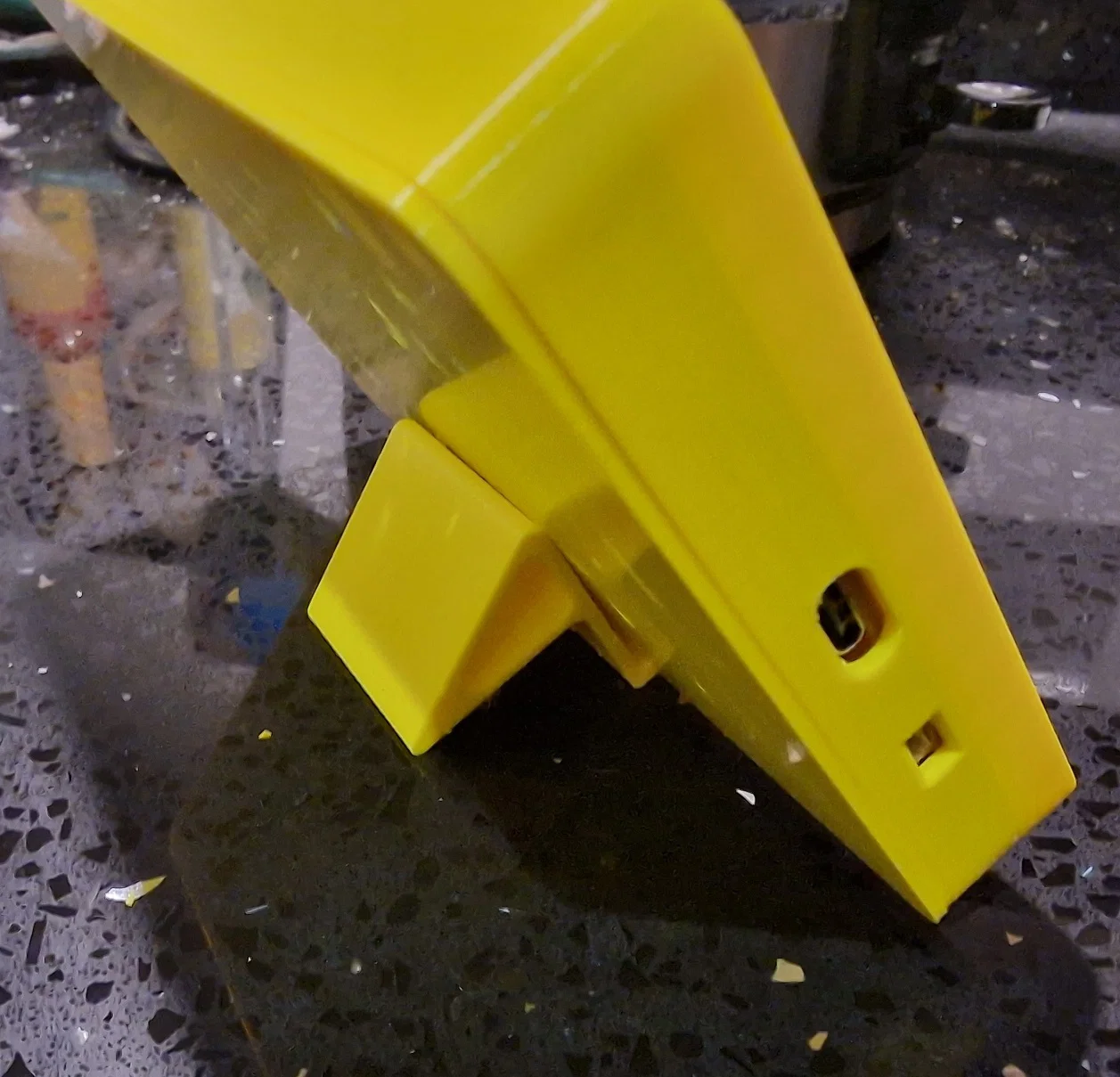

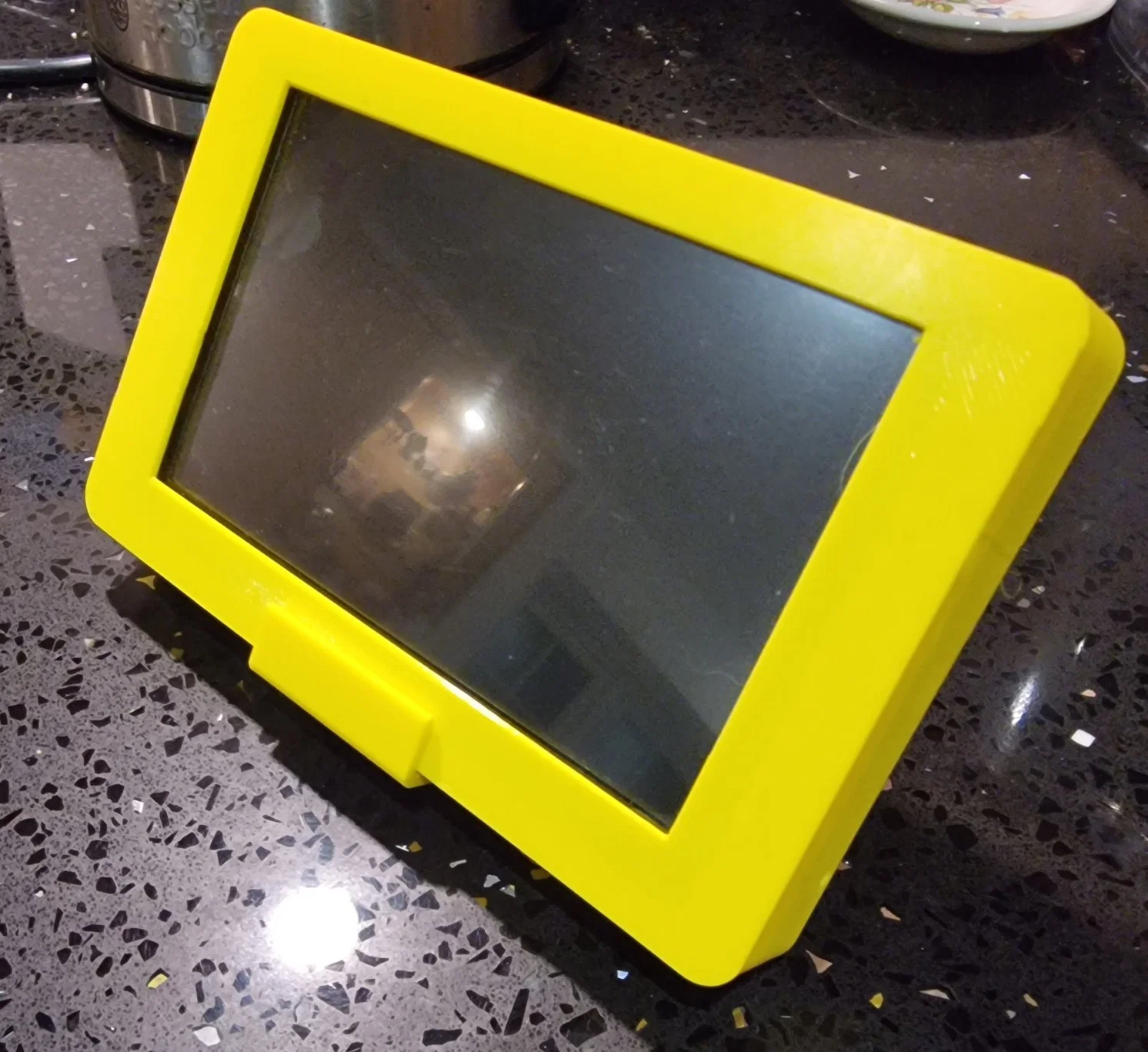

Có kèm một file stand riêng để case có thể dựng nghiêng đến 60 độ.

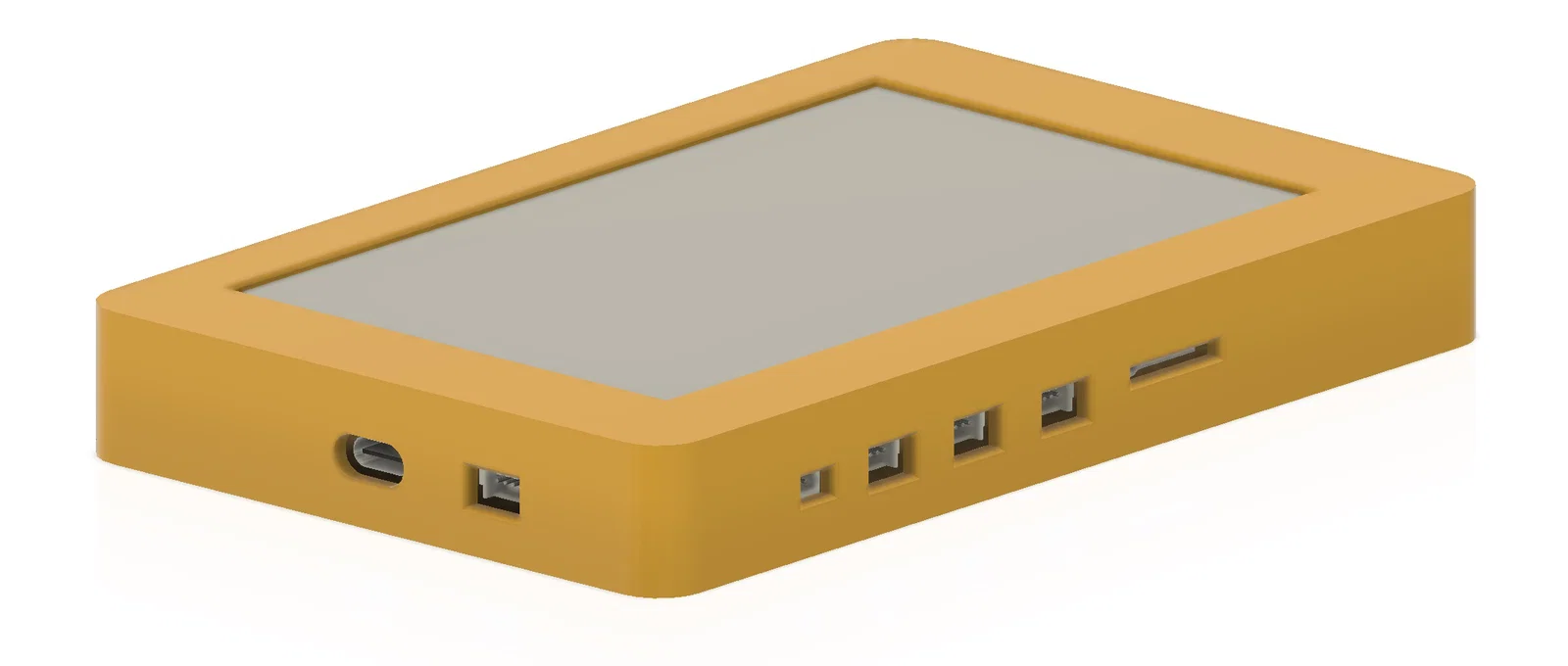

Cũng có file riêng cho Front Case không có lỗ (trừ cổng USB C).

Mình in ở 0.20mm, không cần support.

Có kèm file STEP nếu bạn cần chỉnh sửa.

Hy vọng giúp được ai đó.
