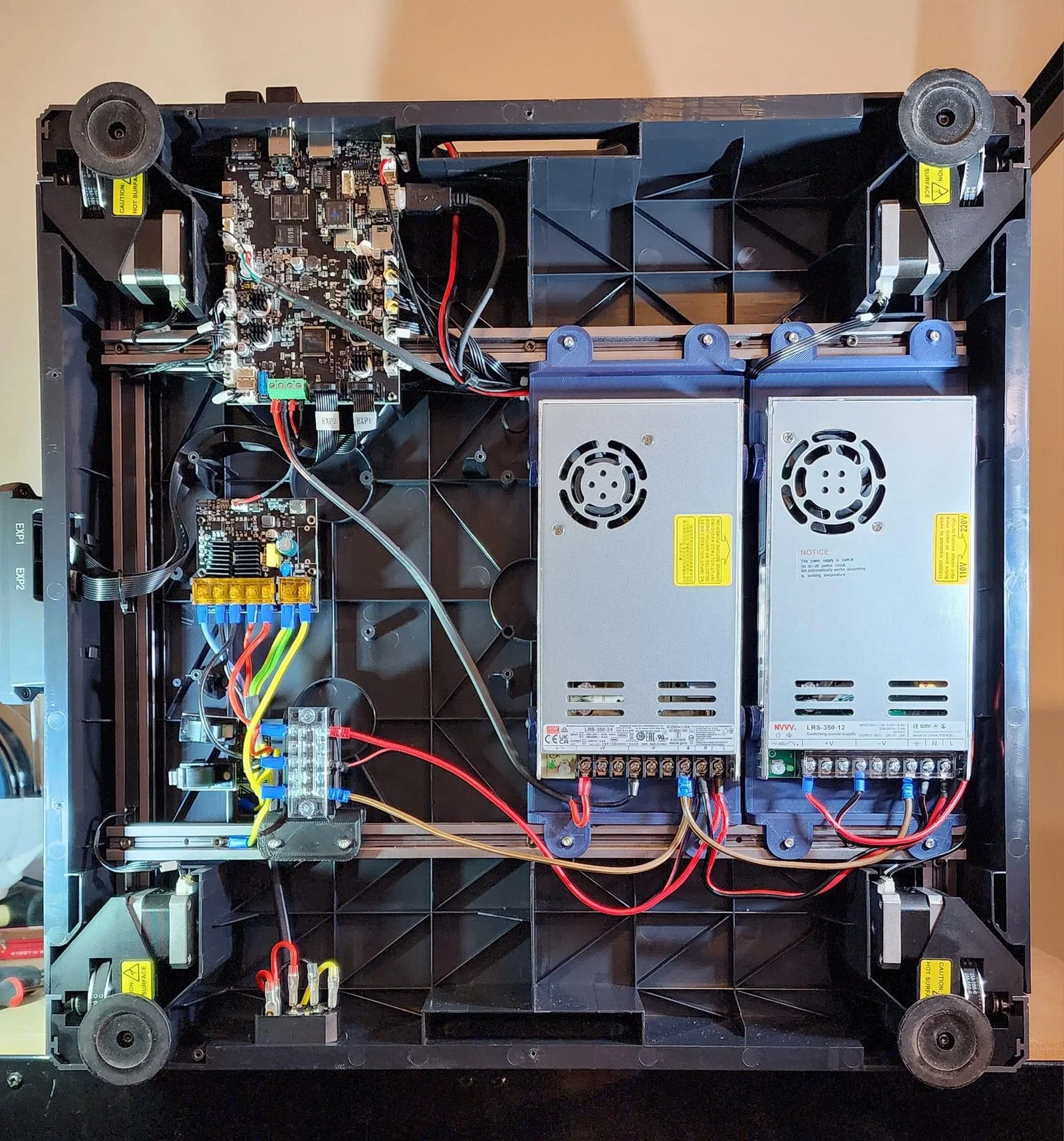

Để chuẩn bị cho sự kiện ra mắt bộ đa màu CoPrint sắp tới, đây là giải pháp giá đỡ nguồn cho máy in Sovol SV08. Mục đích là để thay thế bộ nguồn 24V zin vốn chỉ đủ dùng cho nhu cầu cơ bản, bằng một bộ nguồn mạnh mẽ hơn, đủ sức đáp ứng nhu cầu cho phần cứng CoPrint mà không cần thêm một hộp nguồn rời bên ngoài. Ngoài ra, mình cũng gắn thêm một bộ nguồn 12V để cấp điện cho hệ thống sưởi khoang in (Top Hat), giúp việc in các loại nhựa như ABS và Nylon trở nên dễ dàng hơn.
Bạn hãy in 2 cặp giá đỡ cho mỗi bộ nguồn. Bạn sẽ cần 4 con ốc M4 x 6mm để gắn giá đỡ vào nguồn, và 2 con ốc M3 dài 12mm kèm đai ốc T-nut (loại xoay để chốt) để cố định vào khung nhôm 2020 dưới đáy máy in. Cách lắp đặt như sau:
- Dùng 2 ốc M4 để bắt vào hai bên hông của mỗi bộ nguồn, nhưng đừng vặn chặt. Chưa cần gắn ốc vào lỗ phía trên.
- Gắn các T-nut vào giá đỡ, xoay chúng để có thể lọt vào rãnh nhôm 2020, sau đó vặn nhẹ ốc M3 để giữ cho T-nut nằm song song với cạnh bộ nguồn.
- Đưa toàn bộ cụm giá đã lắp vào giữa 2 thanh nhôm, điều chỉnh vị trí các ốc trong rãnh để khoảng cách khớp với khung máy.
- Siết chặt ốc M4 để cố định khoảng cách giá đỡ.
- Nhấc cụm nguồn ra khỏi khung máy, gắn thêm các ốc M4 còn lại vào lỗ phía trên rồi siết chặt tất cả.
- Lặp lại các bước 1-5 nếu bạn lắp 2 bộ nguồn (vì nếu đã lắp đủ 2 cái thì sẽ khó vặn ốc bên hông, nên hãy làm từng cái một).
- Lắp 2 bộ nguồn vào máy: đặt chúng vào khung, sau đó nới lỏng mỗi ốc M3 khoảng 6-7 vòng rồi siết lại. Việc này giúp T-nut xoay và bám chặt vào rãnh nhôm.
Phần giá đỡ khối đấu dây (terminal block) cũng lắp tương tự, chỉ khác là cần 2 miếng ren nhiệt M4x6 (hoặc M4x10) và 2 ốc M4x12 đầu trụ để bắt khối đấu dây vào giá, rồi dùng T-nut M3 để cố định vào khung 2020.
Danh sách linh kiện (mình tin là bạn tìm mua được ốc M4 và M3 dễ dàng, nếu không thì cứ nhắn mình):
https://www.amazon.com/gp/product/B010UDG6NG - Khối đấu dây (Terminal block)
https://www.amazon.com/gp/product/B013ETVO12 - Bộ nguồn 24V
https://www.amazon.com/gp/product/B08GM17QZ8 - Bộ nguồn 12V
https://www.amazon.com/gp/product/B0CJFDN717 - Đai ốc M3 T-Nuts
