Base Endgame Gear OP1we (lightweight) – phần đáy thay thế

Feedback và mod thực tế:

Link tweet có video và hình. https://twitter.com/cOoLm0Dz/status/1771626287720763579

OP1we base fixed dimensions and accuracy.stl là file đang dùng ổn hiện tại

OP1we base (phần đáy, gọi sao cũng được)
Phần traced

Mình chỉ trace (theo ý mình) những phần quan trọng từ base zin của con chuột. Chưa test nhiều. Đây là bản “beta” để mình đăng dự án đầu tay lên Thingiverse.

Cập nhật dự án:

22/10/2024

Đã fix vụ bị flex khi bấm scroll wheel; khoảng cách phần đỡ scroll wheel cần nới rộng thêm 0,5mm về phía encoder và sẽ làm ở phiên bản model kế tiếp. Ngàm trước dời lùi 0,5mm và làm ngàm cứng hơn, nhưng giờ ngàm lại cạ vào mấy switch M1 M2 hotswappable. Dùng dao rọc giấy cắt bớt phần trên của ngàm đang chạm vào switch thay nóng để khớp hơn. Ít bị cong/bẻ hơn. Phần support từ USB tới Sensor và tới power switch có thể làm “universal” hơn.

Update 18/10/2024

OP1we bohja-HoneyComb.007 là bản mới nhất và tổng trọng lượng 52g. Mọi người nên dùng bản này. Cũng đáng đó, chắc vậy.

Update 16/10/2024

tải bản mới nhất: **OP1we base fixed dimensions and accuracy.stl**

Đã sửa. Kích thước đúng rồi, không hiểu sao trước đó mình đo sai. Lắp vừa hoàn hảo. Tất cả luôn. Sẽ chia sẻ file Blender sớm nhất có thể, hoặc khi nào mình sẵn sàng share.

Update 08/10/2024

Cập nhật vài thứ nhỏ. OP1we bohja-USB koukkuOut.005.stl là bản mới nhất. Có chỉnh và phát hiện PCB nên cao hơn khoảng 0.25 - 0.5mm và cũng nhích về phía “mũi” / phía USB một chút để chừa không gian cho scroll wheel không bị chạm nút M1 và M2 khi bấm xuống và cuộn. 2 con ốc chính cần lỗ rộng hơn / vị trí tốt hơn. Lại thêm nhiều lỗi lặt vặt nữa, để coi mình có hoàn thành dự án này không.

Đã fix độ ổn định của chuột. Base bám với vỏ chuột tốt hơn, sửa vài chỗ và thêm các beam support.

Update 03/10/2024

OP1we bohja-RullaVasen.012.stl là bản mới nhất và đã fix vị trí scrollwheel. Không hiểu sao trước đó nó bị lệch kỳ kỳ nhưng giờ hết rồi. Thẳng (hơn) bao giờ hết. Chỉnh thêm vài thứ nhỏ và test.

Update: 23/06/2024

OP1we bohja-RullaVasen.010.stl

Đã fix flexing. Nói chung là tốt hơn. Vẫn có vấn đề khi dùng cáp USB. Nhưng may mà có dao rọc giấy.

Update: 25/03/2024

• OP1we_bohja_NonHexFix_not-tested.stl THẬT RA ĐÃ ĐƯỢC TEST VÀ DÙNG OK

Người dùng OP1 8K? có thể sắp được xài bản remix từ user cOoLm0Dz trên thingiverse hoặc từ Printables.com

• Mở lại file .blend cũ bụi bặm và sửa vài phần. Mình thấy phần giữa yếu / kiểu hex vừa “ngộ” vừa yếu cho dạng thiết kế này. Mình đổi mấy chỗ đó và đang test bản Non HoneyComb / không theo dạng Hex.
• Nói thật là bản này KHÔNG còn LIGHTWEIGHT nữa, hoặc mình không còn nhắm làm lightweight. Chỉ là làm đồ thay thế thôi. Làm thiết kế mà không có phần mềm kỹ thuật đúng nghĩa thì khó thiệt. Mình nên học FreeCAD hay gì đó để làm mấy project kiểu này, nhưng Blender đúng là “chân ái”.

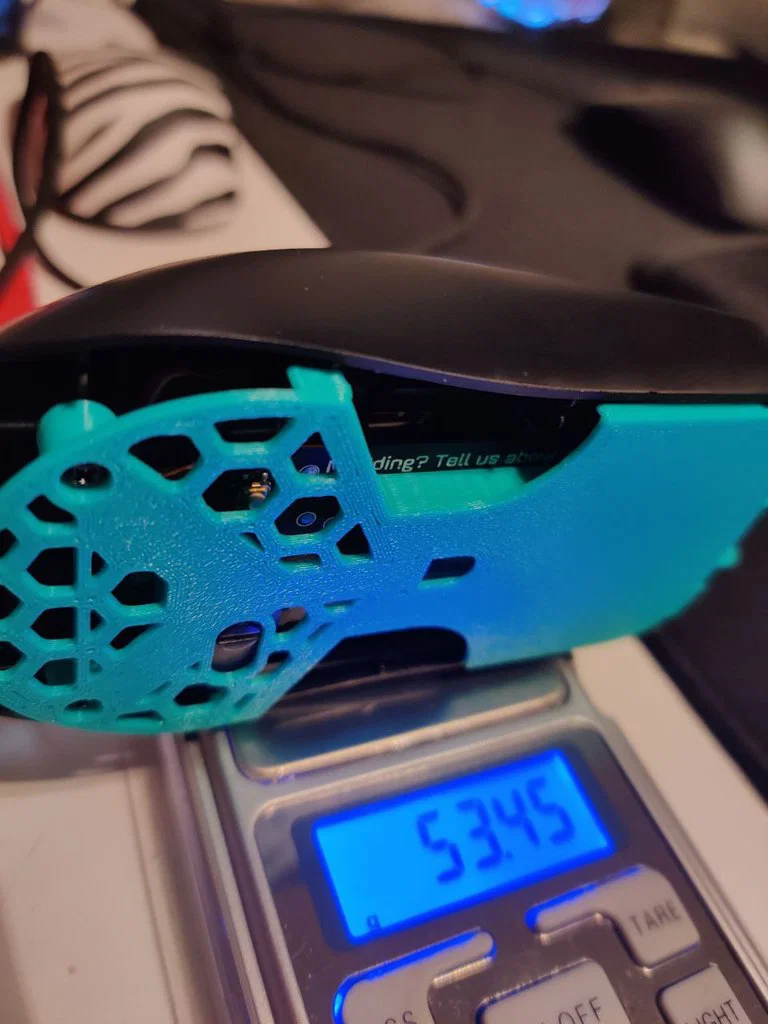

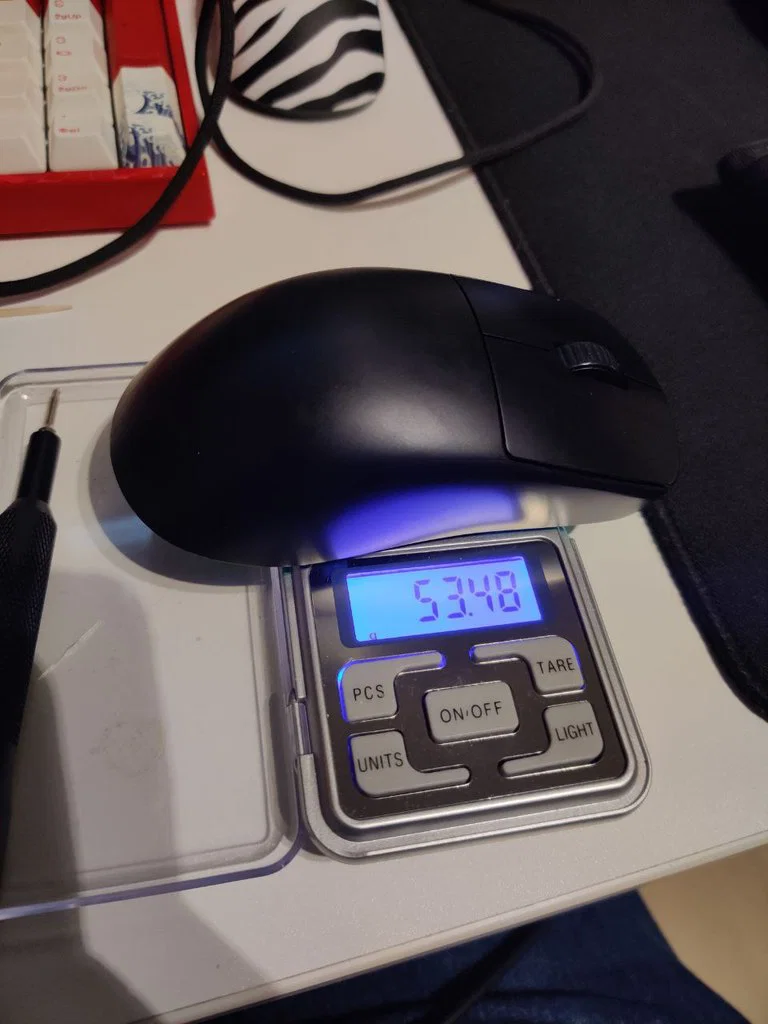

• Quan trọng: Tổng trọng lượng bản Non-Hex là: 53.92 g
• Trọng lượng OP1we stock khoảng ~58.5 g
• Giảm 4 gram là cải thiện KHỦNG khỏi nói
• Lưu ý: mình nói mỉa đó

Update: 12/02/2024

"OP1we bohja_V3.stl" là bản mới nhất đang chạy ổn.

"OP1we bohja_lastestHexa.stl" là bản mới nhất có pattern lục giác ở đáy và có fix nhẹ vị trí lỗ ốc cùng vài thứ lặt vặt khác. Thêm support để nối với shell giúp giảm flex khi cầm nắm.

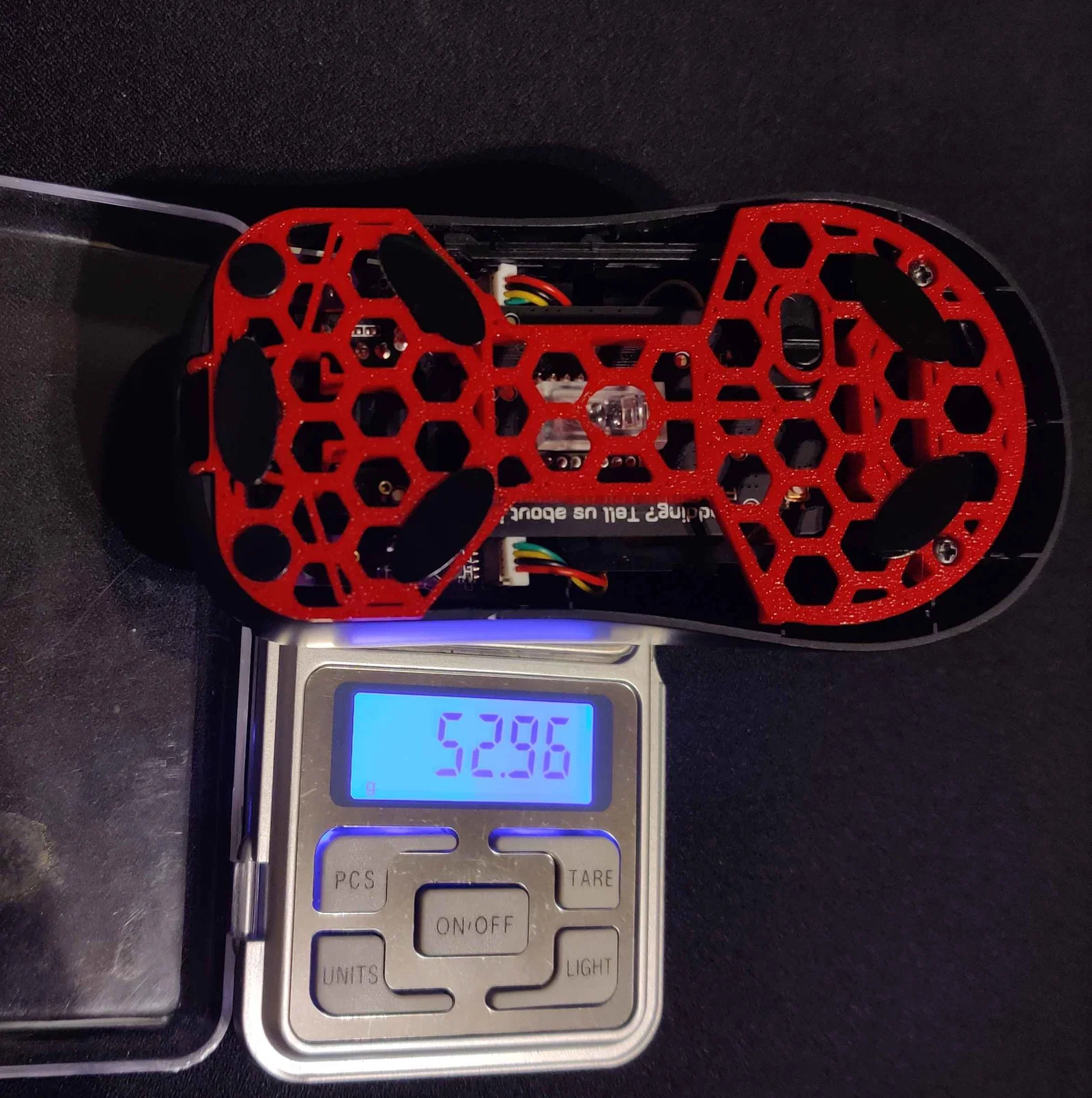

Tổng trọng lượng: 52.34 g

Tạm để trạng thái "WIP" trước, có thể là mãi luôn. Cuối cùng mình cũng đo đúng khoảng cách scrollwheel, giờ scroll nằm giữa và chạy ổn.

Mình làm cái này bằng Blender và CAD Sketcher. Đây là project lớn đầu tiên mình làm. Mình làm gãy lỗ bắt ốc ở base zin nên nghĩ thử tự làm base mới. Mấy tuần liền đo đạc và test print tầm 30? cái base vì mình làm được, mà mình còn gà nữa; đáng lẽ mình nên chụp hình rõ hơn để trace và làm quy trình cho gọn hơn.

Giờ thì mình tự tin nói: base V3 này dùng được. Chỉ thiếu nút DPI thôi, mà thiếu cũng sống được. USB-C hơi khít, cần sửa, nhưng biết đâu mình lại bỏ quên project này và chuyển qua thử chuột khác trong tương lai.

Một vài điểm để ý:

Sensor cần support?

Power_Switch có thể cần thêm khoảng trống / dời về phía ốc dưới.

Không có switch DPI

• Hai bên vẫn bị flex do thiếu support lên shell.

Bài gốc của mình: https://www.thingiverse.com/thing:6460756
