Mũ trùm chainmail (Coif) in 3D

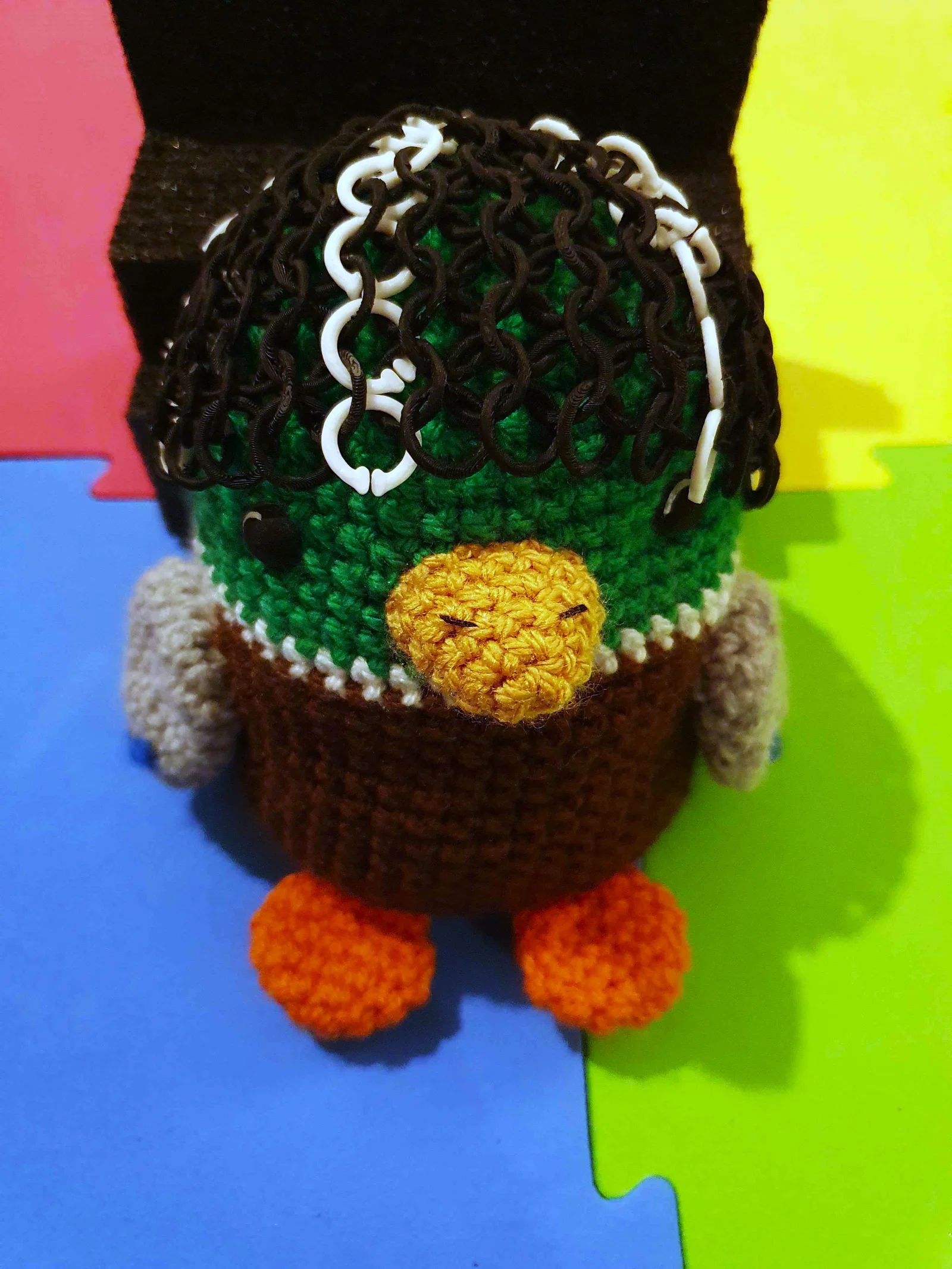

Coif chainmail đeo được, in khá dễ và không cần supports. Mình cũng thêm một bản mini test để bạn có thể in trong khoảng 9 tiếng, tiện luyện cách in và lắp ráp.

In CoifPart 6 lần, mỗi lần có thể xếp vừa 2 part trên build plate tiêu chuẩn 220mm x 220mm.

Khi in chainmail dạng xếp lớp (stacked), hãy tách các lớp ra thật cẩn thận, nhất là ở hai bên hông nơi mỗi lớp dính với lớp bên dưới. Bỏ phần đế nhựa đặc và các vách (walls) đi vì không cần dùng.

Bạn cũng sẽ cần in khoảng 170 miếng connector. Mỗi build plate tiêu chuẩn có thể xếp được khoảng 120 cái, nhưng lưu ý: chỉ cần 1 cái bong ra là có thể làm hư các cái khác, nên mình thường in theo nhóm nhỏ hơn.

Hướng dẫn lắp ráp:

   Các phần cần có:

   6 x CoifPart

 170 x connector

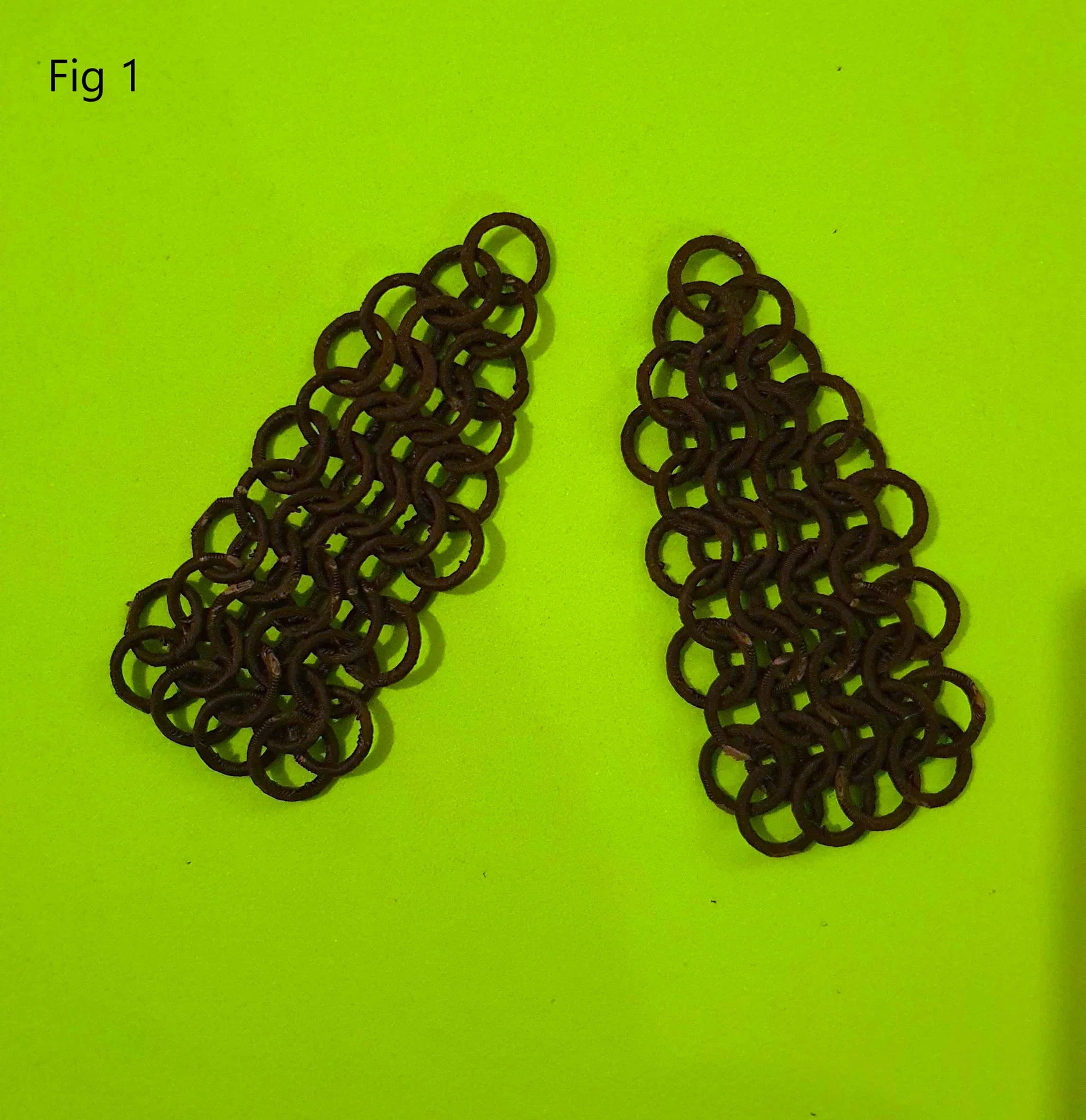

1. Xếp 6 phần theo dạng hình quạt, các cạnh tam giác hướng vào giữa. Figure 1

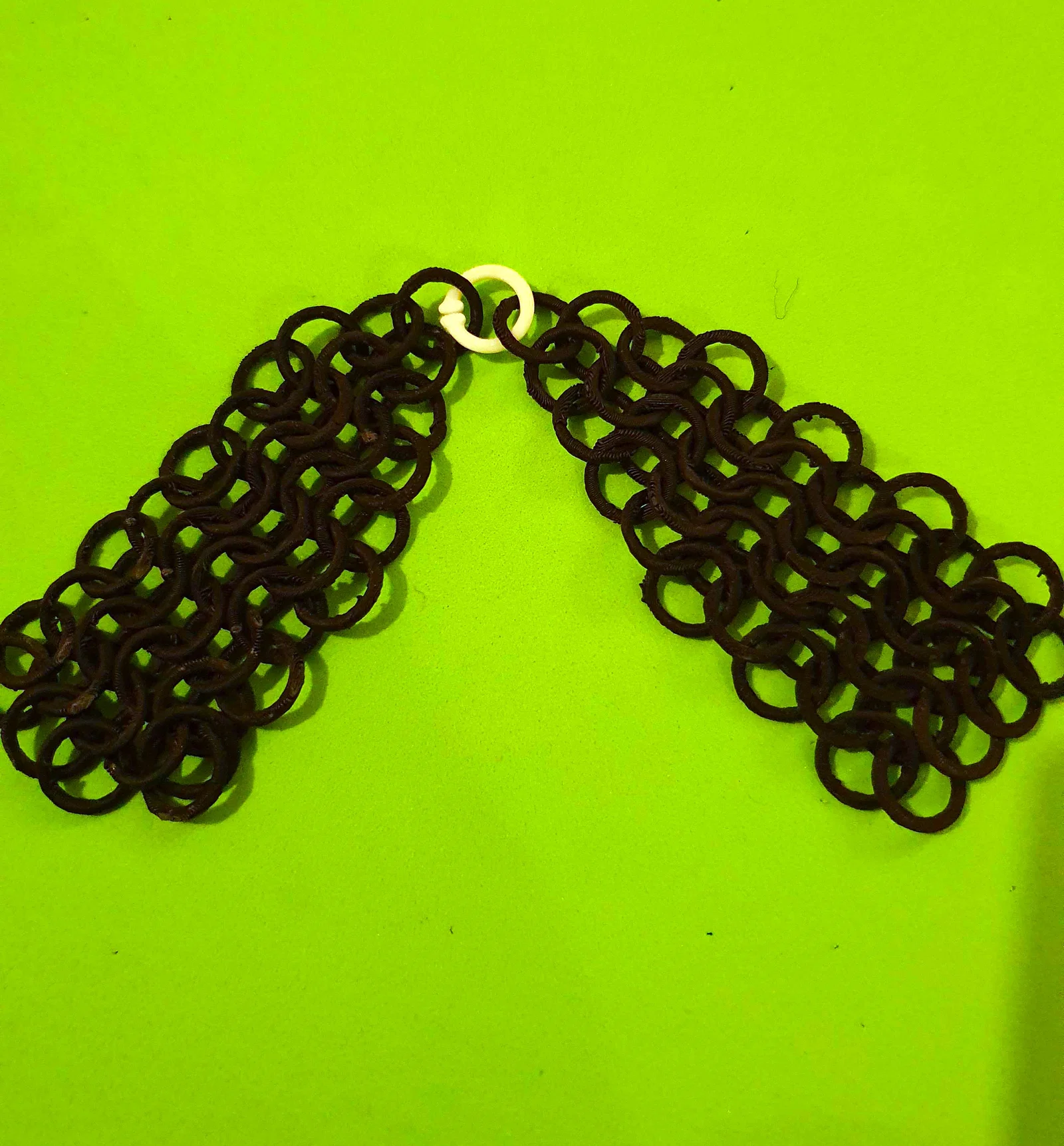

2. Lấy một connector kẹp phần chóp của 2 tấm liền kề lại với nhau.

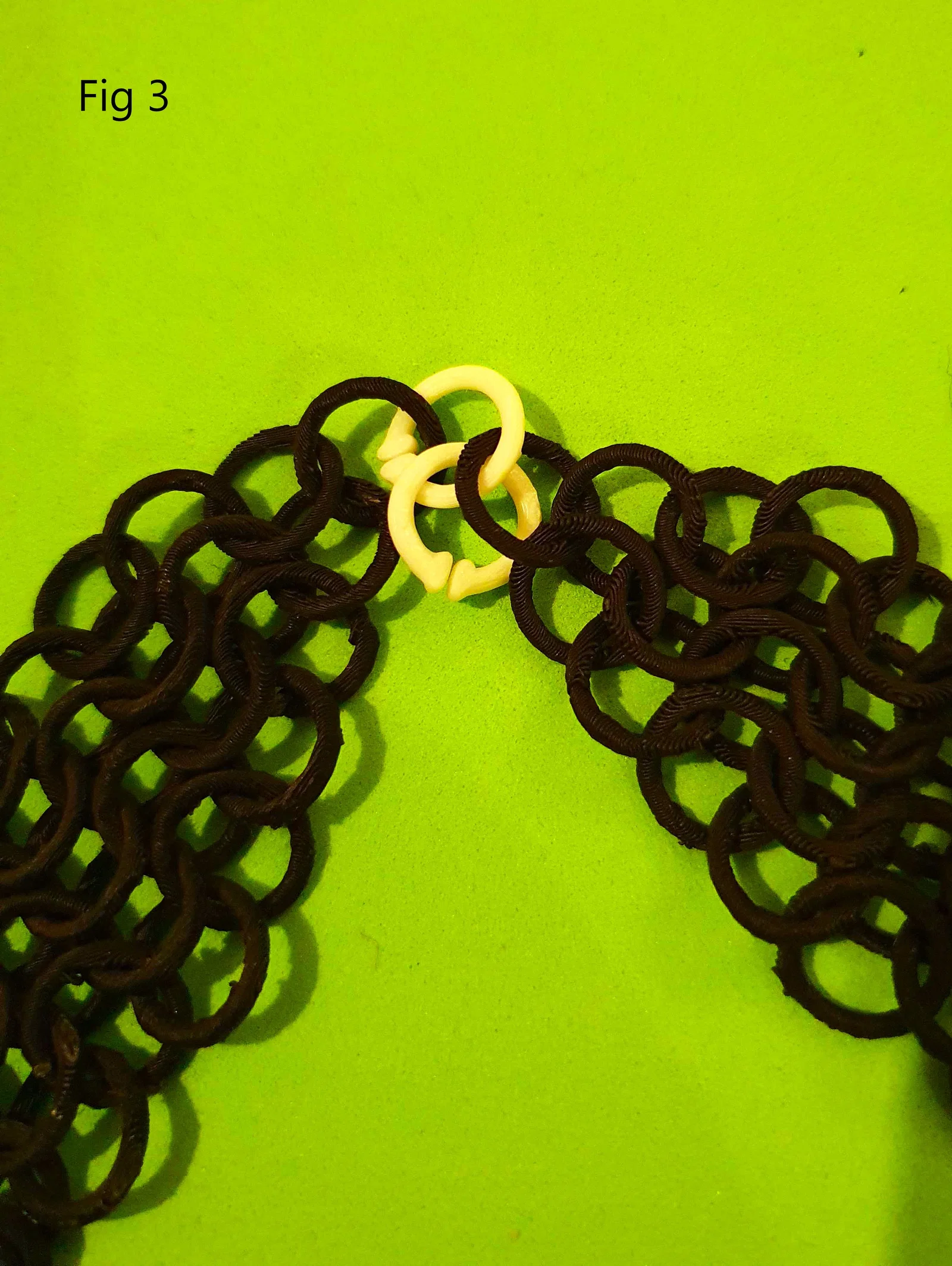

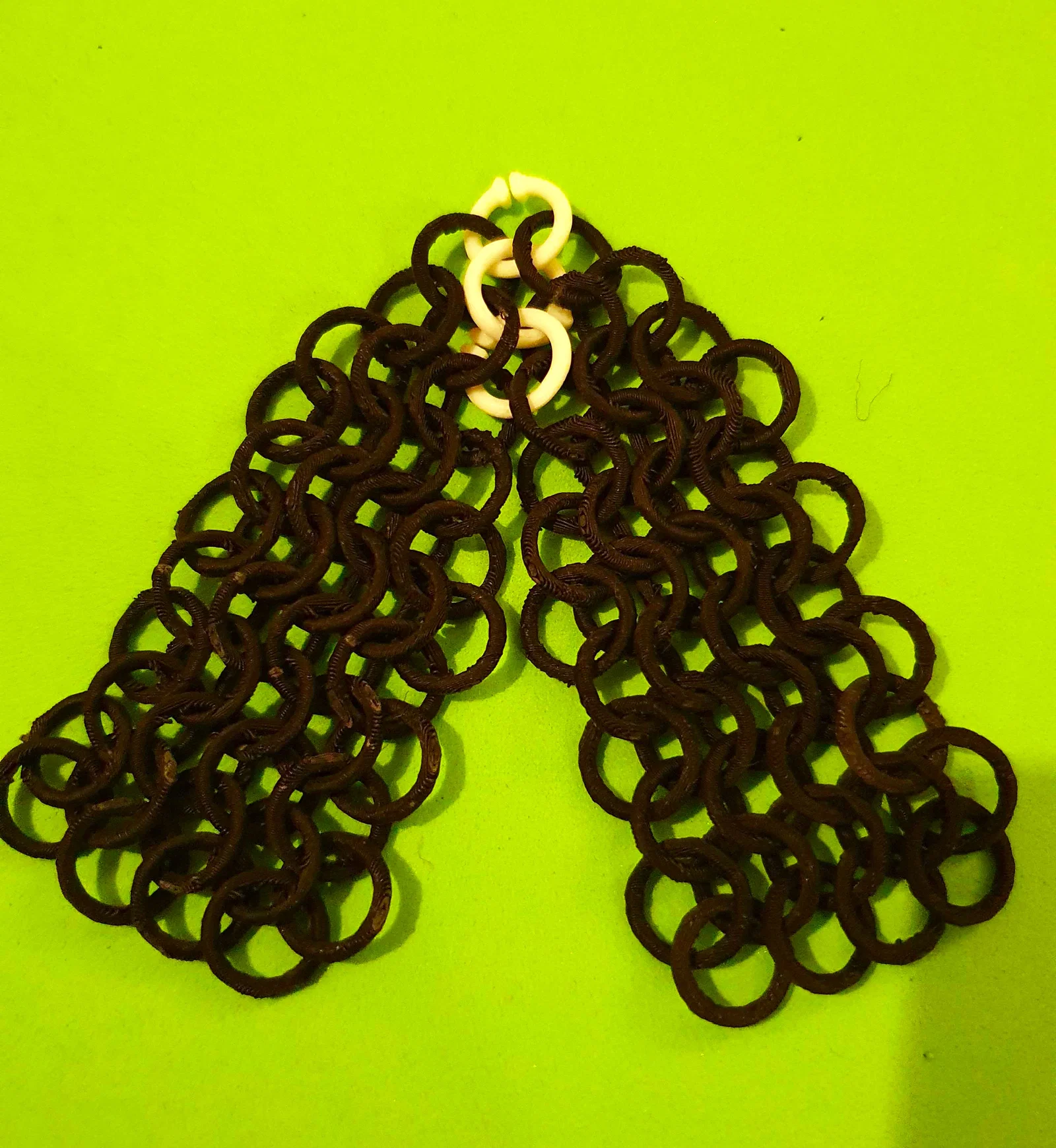

3. Gắn connector thứ hai vào connector thứ nhất sao cho nó treo sát với hàng thứ 2 ở phần chóp của tấm Figure 2, rồi nối nó vào vòng ở mép của một trong hai tấm tại hàng thứ 3 Figure 3 .
4. Lặp lại bước này với connector thứ 3: để nó treo vào connector thứ 2 và kẹp vào mép của hàng thứ 4.

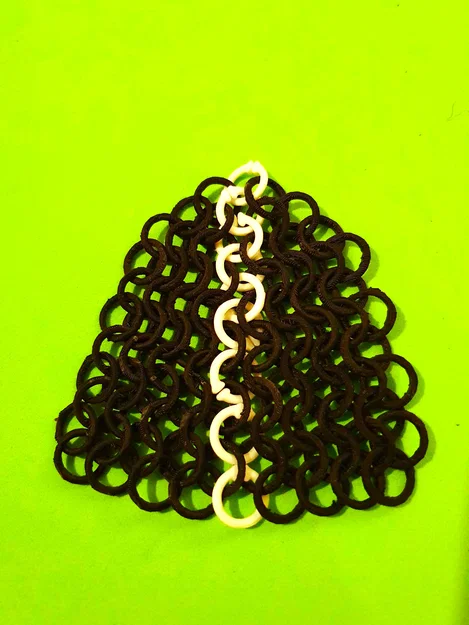

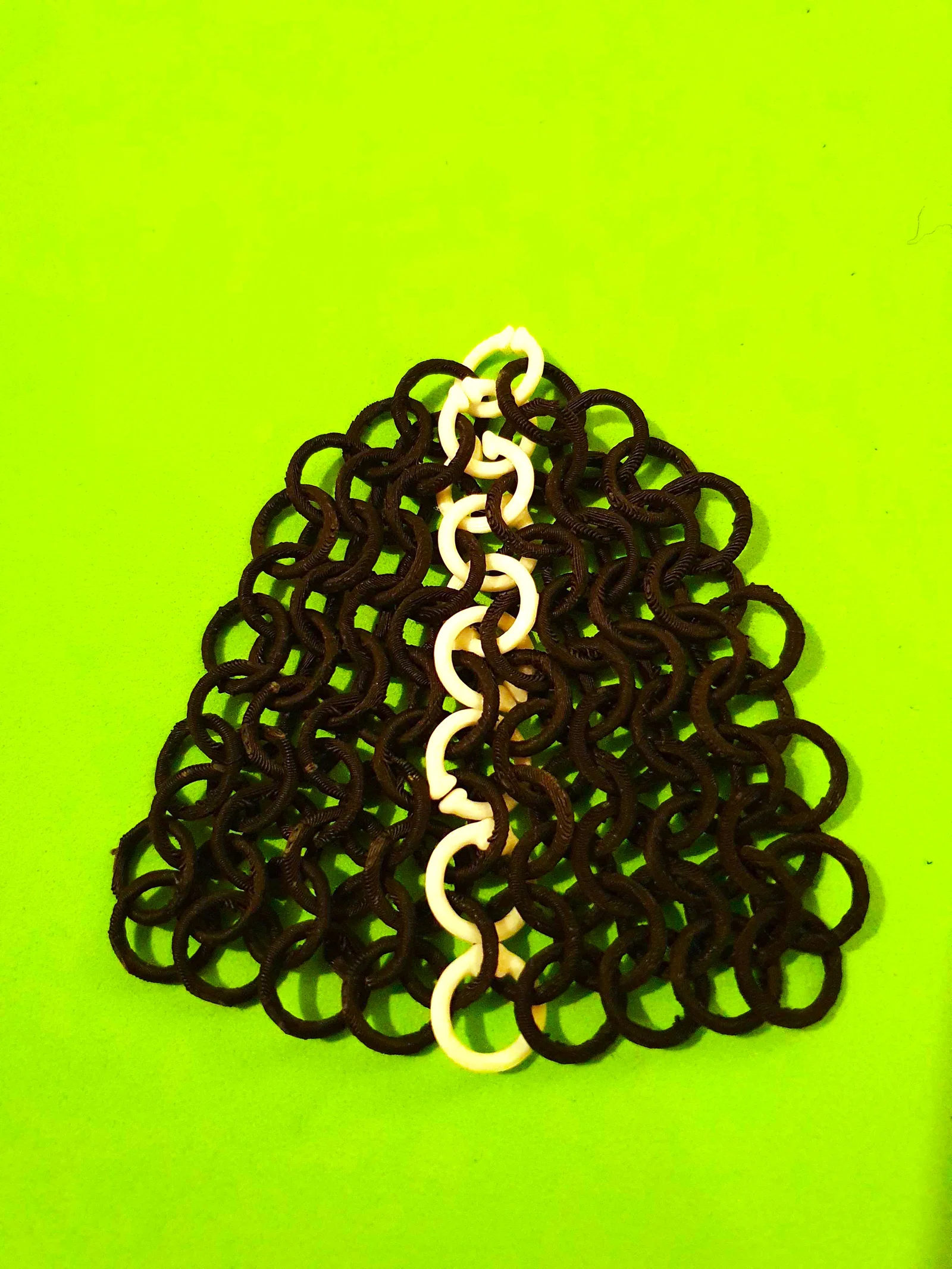

5. Tiếp tục cho tới khi bạn xuống tới phần đáy của đầu nhọn trên các tấm Figure 4

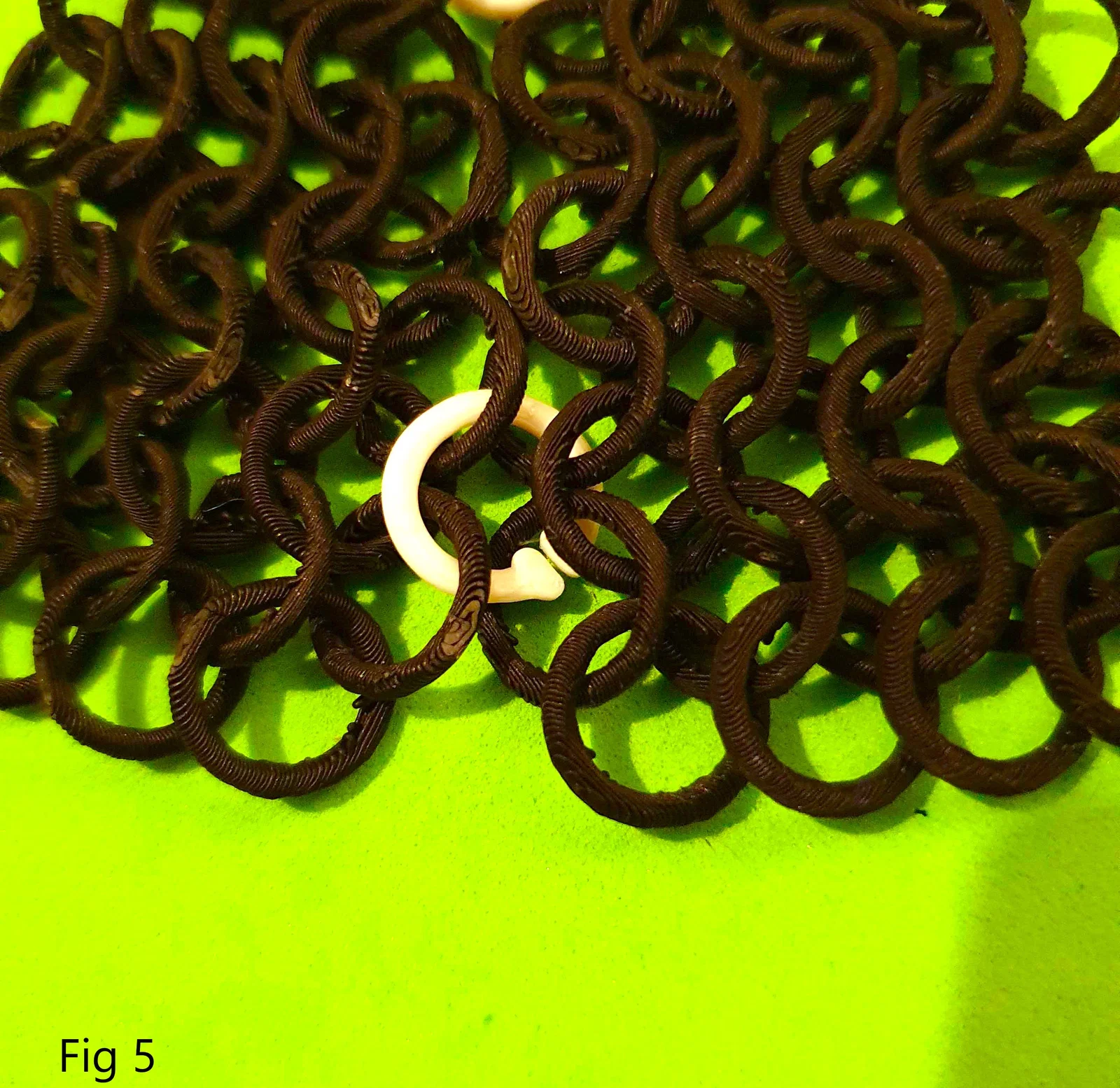

6. Để nối phần cạnh thẳng của các tấm, cứ mỗi 2 hàng gắn 1 connector, sao cho nó kẹp vào 2 vòng (mỗi bên 1 vòng) của hàng phía trên và 2 vòng của hàng phía dưới Figure 5

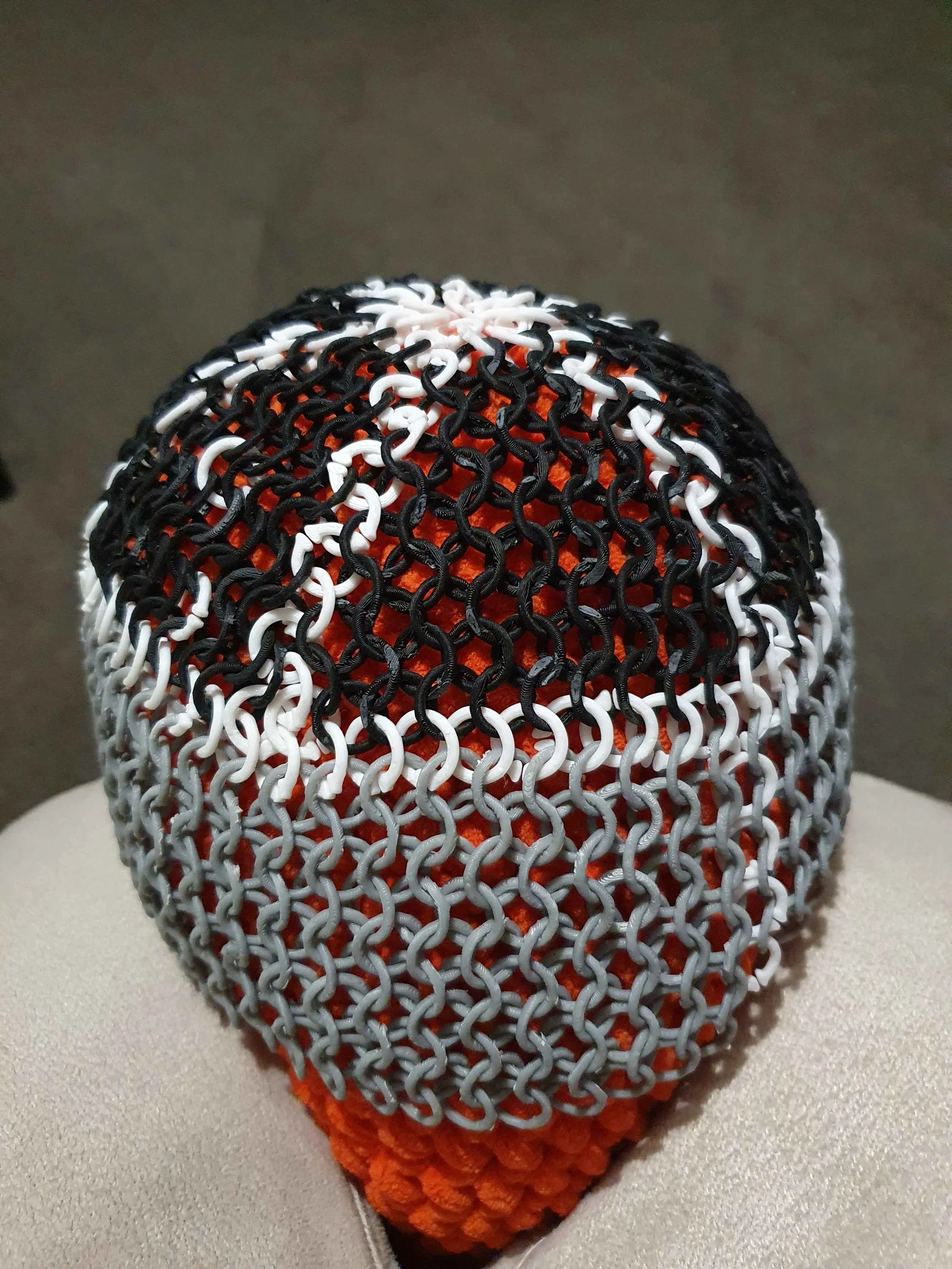

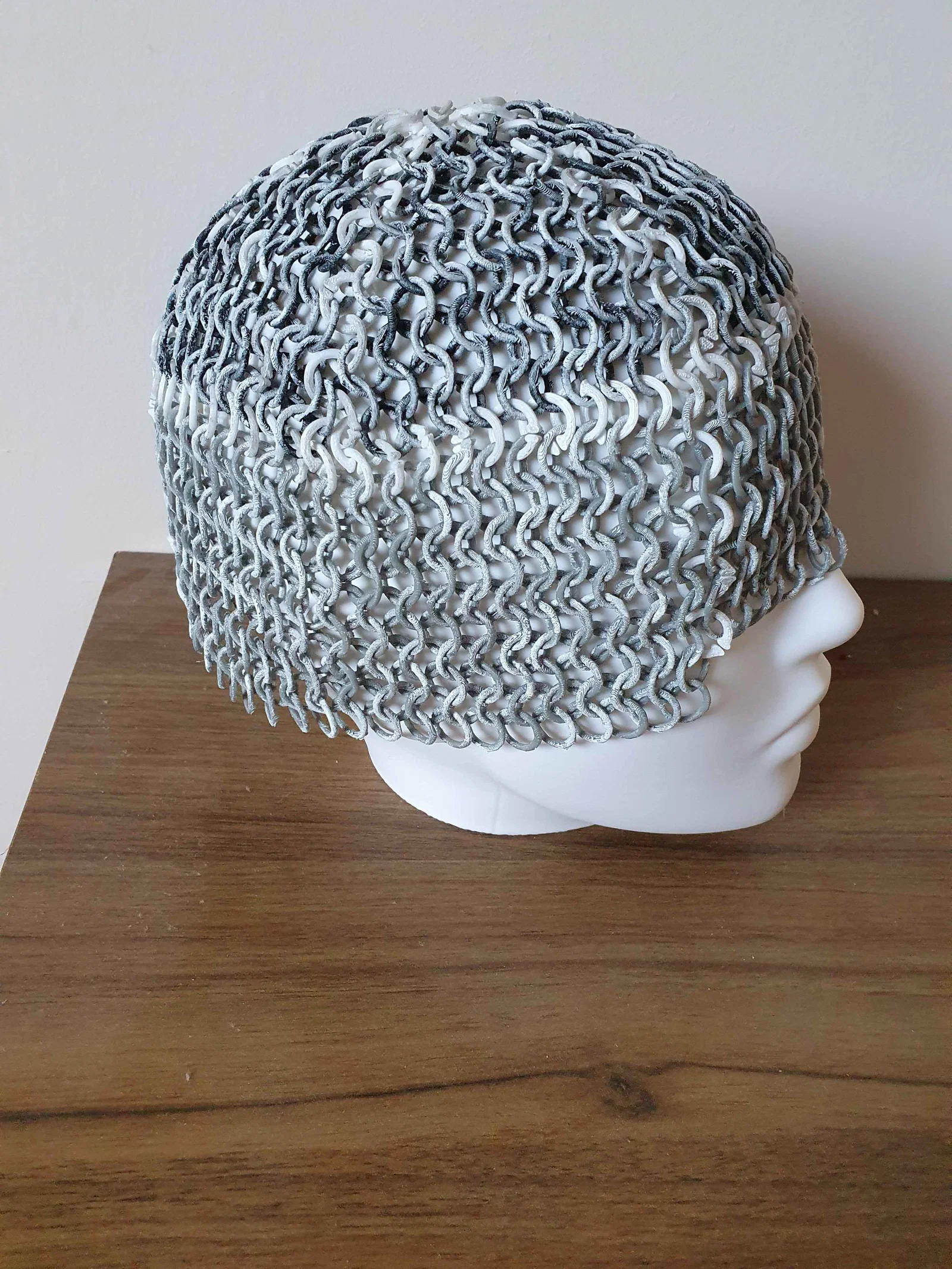

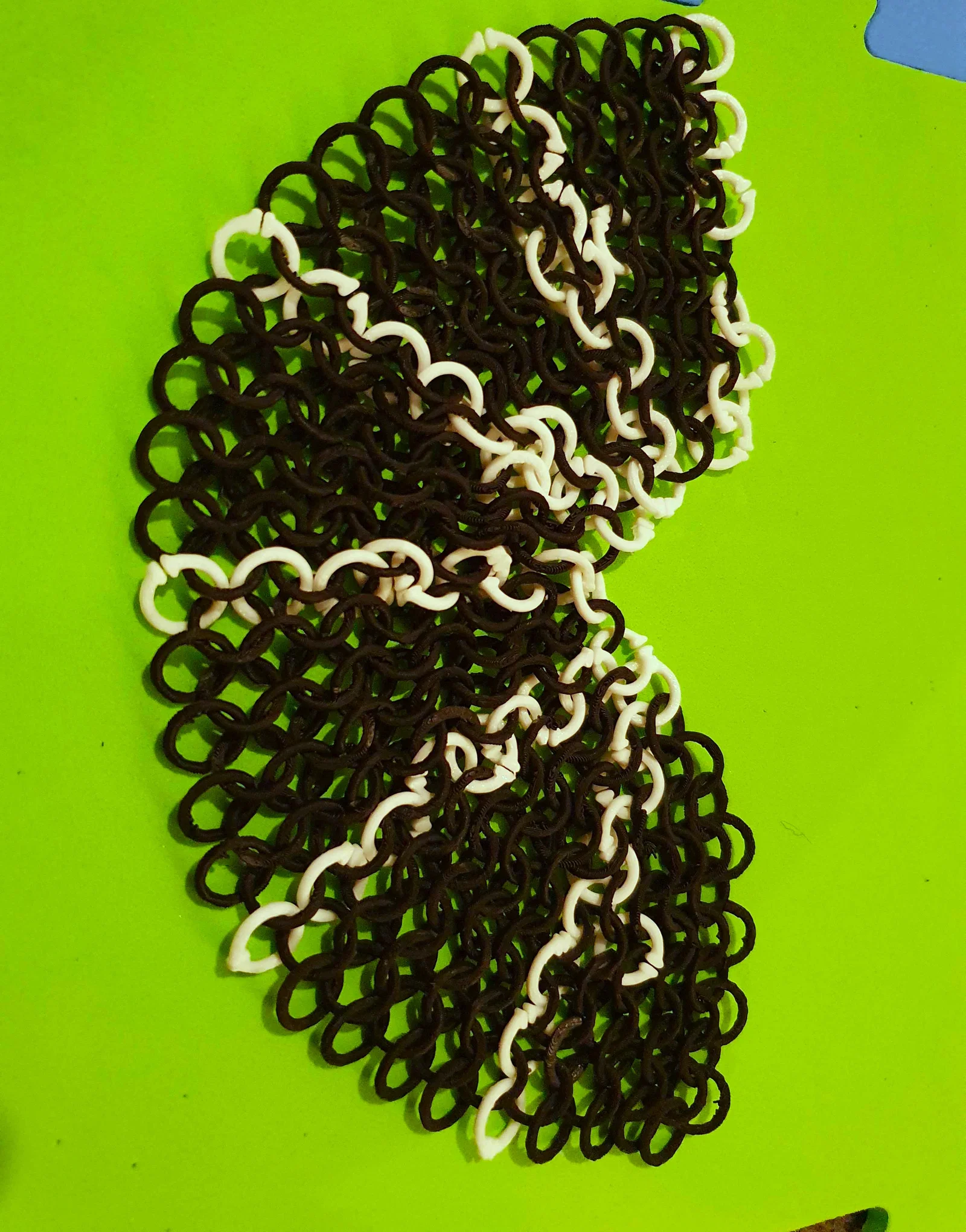

7. Lúc này bạn sẽ có 2 phần đã nối lại. Lặp lại quy trình nối các cạnh để cả 6 phần đều liên kết với nhau; tổng thể sẽ cong thành dạng gần giống cái xô, đội lên đầu là vừa đẹp!
8. Giờ tới phần “nghệ thuật”: có nhiều kiểu thiết kế phần coif mở ra ở mặt. Bằng cách cắt bớt các mắt xích, bạn tự quyết định phần mở mặt lớn cỡ nào và theo hình dáng gì. Chúc bạn làm vui và ra đúng ý

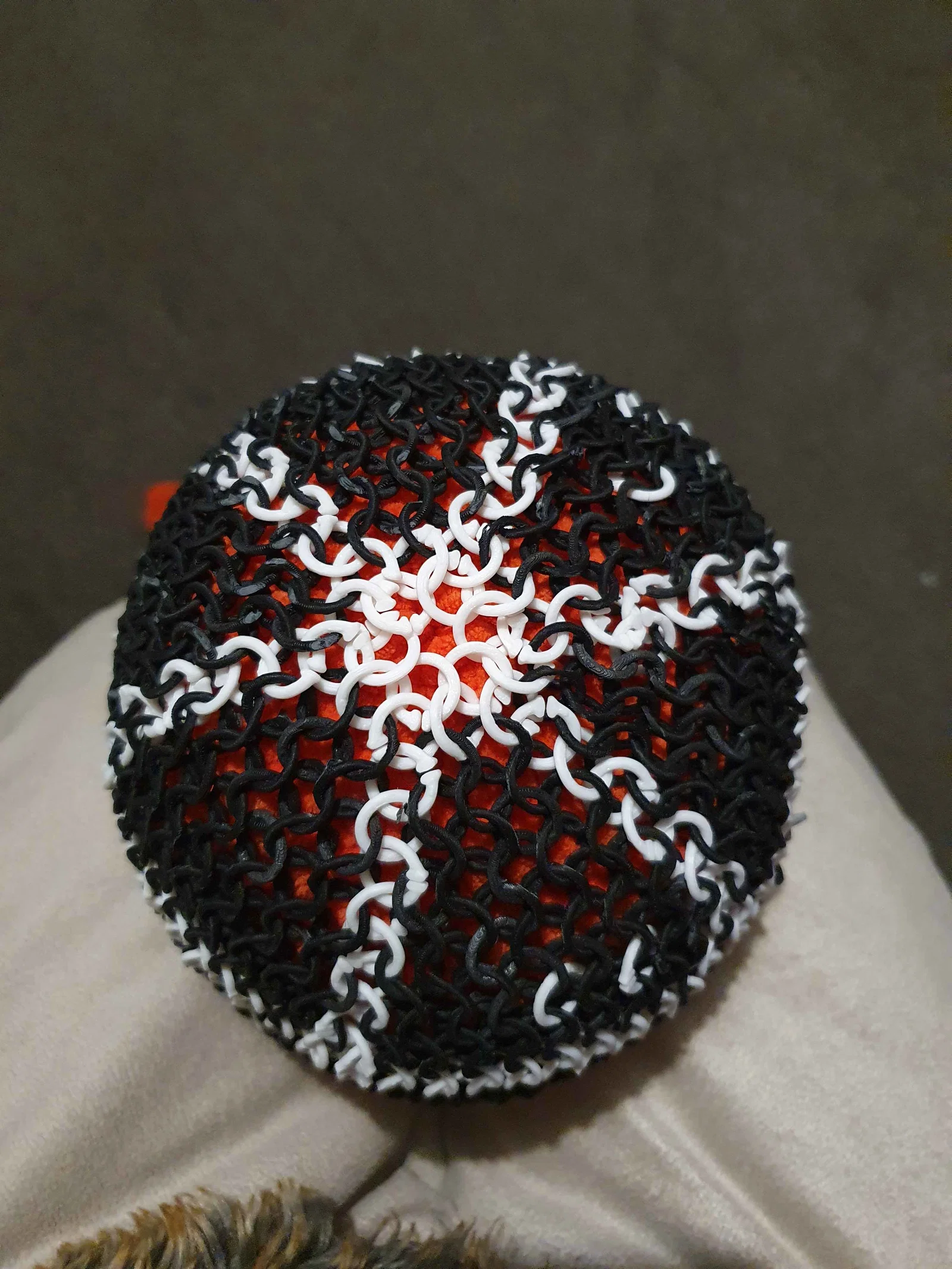

Ghi chú: Ở giữa sẽ có một cái lỗ tại điểm các phần nối lại; bạn có thể lấp bằng cách thêm 6 connector, mỗi connector bám vào 3 vòng—xem Figure 6. Ngoài ra connector cũng rất hữu ích nếu một mắt chainmail bị gãy lúc bạn tháo ra khỏi supports đã in / hoặc trong quá trình cầm nắm.

Further reading

Dưới đây là vài link rất hữu ích với mình trong lúc lắp ráp.

https://discover.hubpages.com/art/How-to-make-a-chainmail-coif

https://www.reddit.com/r/chainmailartisans/comments/1c1gdyl/i_did_it_conjoining_two_pieces_at_an_angle/

https://chainmailjoe.com/chainmail-joe-european-4-in-1-tutorial-1
