Bộ Giáp Cosplay Torva từ RuneScape

CẬP NHẬT: Wow, Printables dường như đã xóa rất nhiều hình ảnh đính kèm trong phần mô tả và TOÀN BỘ file zip của các mô hình. Mình không rõ tại sao lại xảy ra chuyện này hoặc bài đăng này đã ở chế độ xem trước bao lâu rồi, nhưng CÁC FILE GỐC ĐÃ ĐƯỢC TẢI LÊN LẠI.... hy vọng lần này mọi thứ sẽ ổn định.

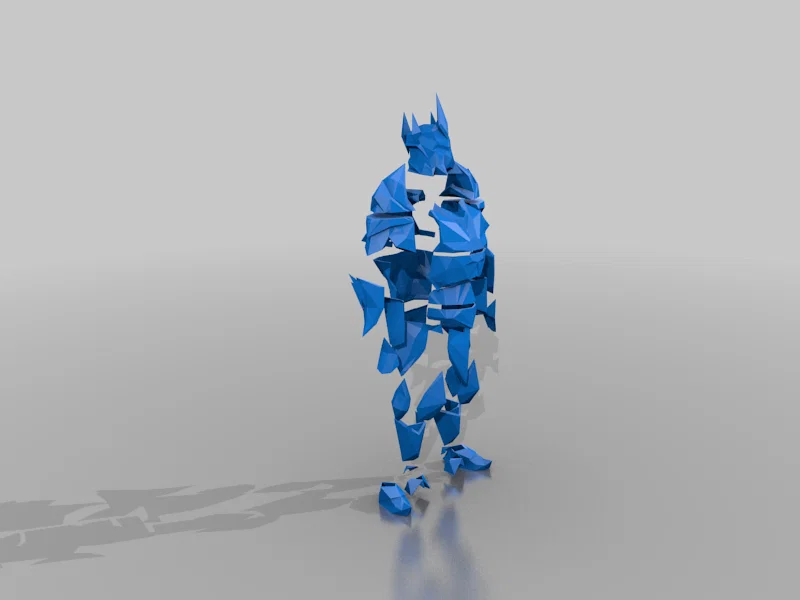

Đây là bộ giáp Torva từ RuneScape 3 được thiết kế đúng tỷ lệ người thật (cao 183cm), có thể mặc được. Mô hình bao gồm 26 mảnh riêng lẻ, phù hợp để in trên các máy in khổ lớn (khổ in 400x400x450). Mình đã xoay hầu hết các bộ phận để đạt kết quả in tốt nhất với hỗ trợ (supports) và đính kèm danh sách các thiết lập in chi tiết mà mình thấy hiệu quả nhất; bạn sẽ tìm thấy chúng trong tài liệu văn bản nằm trong file zip.

Mình có thể sẽ chia nhỏ file cho các máy in có khổ nhỏ hơn nếu nhận được nhiều yêu cầu.

Cập nhật (18/01/2021): Đã chia phần bảo vệ tay (bracers) thành 2 mảnh và xoay lại để in, vì nếu không làm vậy thì sẽ không thể đeo vào được.

Thiết lập in (Print Settings)

Hãng máy in: Anycubic Dòng máy: Chiron (Khổ lớn) Rafts: Không Hỗ trợ (Supports): Có Độ phân giải: 0.2 Infill: Tùy thuộc vào từng bộ phận Nhựa in: YouSu PLA+ Black

Ghi chú: Bộ giáp này được thiết kế để in trên máy in khổ lớn. Yêu cầu khổ in tối thiểu 400x400 trên trục X/Y cho một vài bộ phận. (Cập nhật: Đã thêm một vài hình ảnh các mảnh đã in xong.)

Xử lý sau in (Post-Printing)

Làm sạch Bạn nên dùng máy chà nhám cầm tay để có kết quả bề mặt tốt nhất. Bạn có thể tham khảo hướng dẫn của Frankly Built tại đây: https://www.youtube.com/watch?v=B2tXzxeL4TQ

Và hướng dẫn về cách sơn lót & sơn hoàn thiện tại đây: https://www.youtube.com/watch?v=FKjVPYnqDug&list=PL8fiKGLVfdY-FxggTFaQHtOadEu_mGNB8&index=326

Cách mình thiết kế

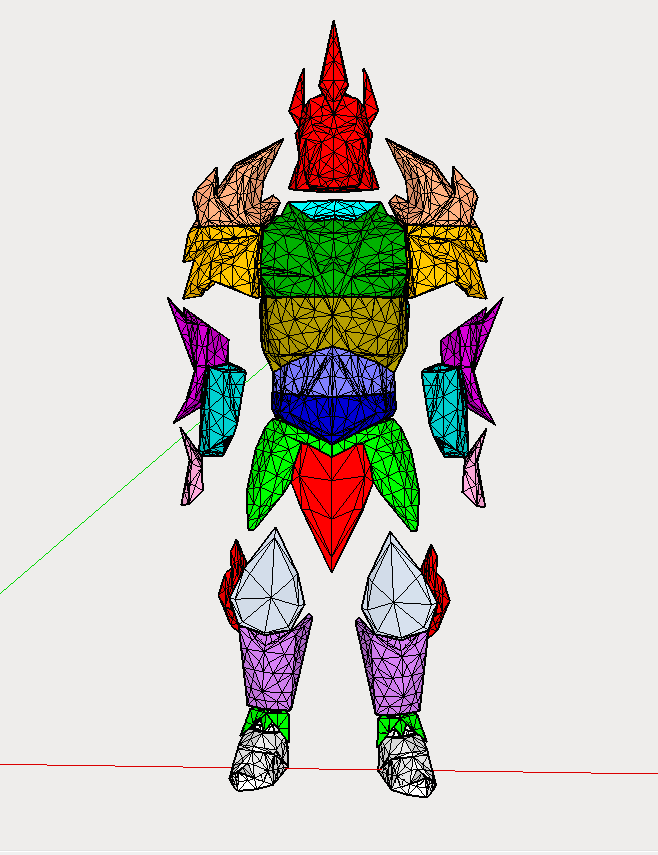

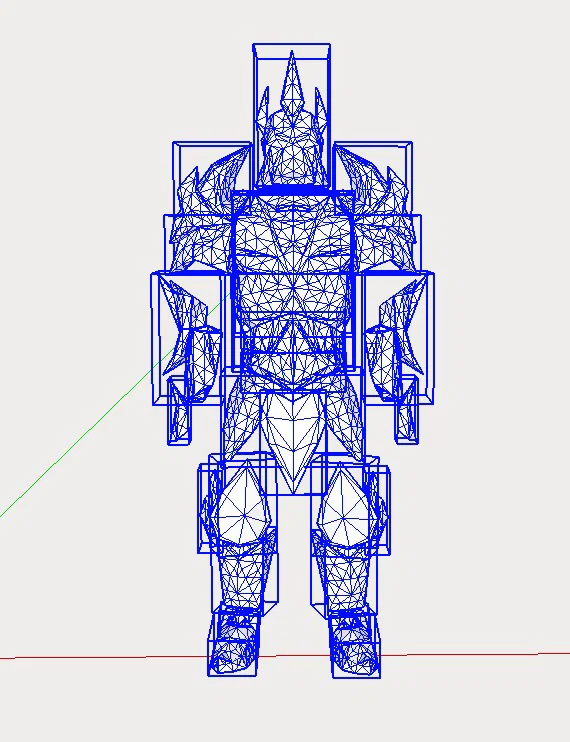

Quy trình thiết kế Dự án này tốn rất nhiều công sức, bắt đầu từ một lưới (mesh) duy nhất lấy từ dữ liệu examine người chơi của RuneApps. Mô hình gốc chỉ cao 1mm và bị biến dạng theo tư thế nhân vật, nên để tạo được các vật thể in 3D hợp lệ, mình phải tỉ mỉ tháo rời, sửa thủ công, cắt đôi, đối xứng để tạo ra các phần cân bằng, sau đó ghép lại thành các lớp vỏ, phản chiếu lần nữa để có các bộ phận đối diện như găng tay trái/phải rồi sửa lỗi bằng ứng dụng 3D Builder của Microsoft.

Mục tiêu là tạo ra bộ giáp có thể mặc để cosplay hoặc trưng bày, vì mình chưa thấy ai thực hiện dự án này ở bất kỳ đâu cả.

Các file đều được tải vào Cura 4.8 và cắt lát (slice) để đảm bảo không có lỗi thủng trên mô hình khi bạn in.

Như đã nói ở trên, nếu có đủ nhu cầu về kích thước cho máy in nhỏ hơn, mình sẽ cân nhắc cắt lát lại các mô hình để tương thích.

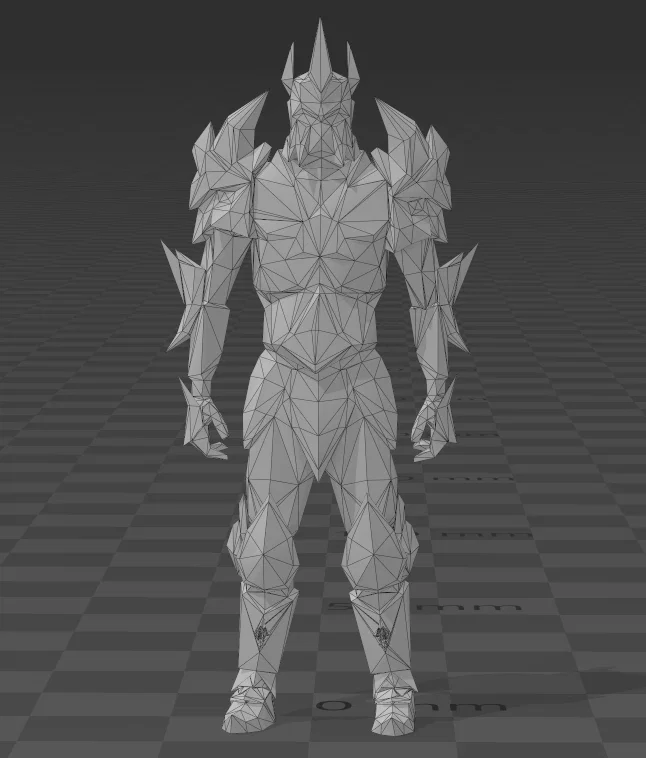

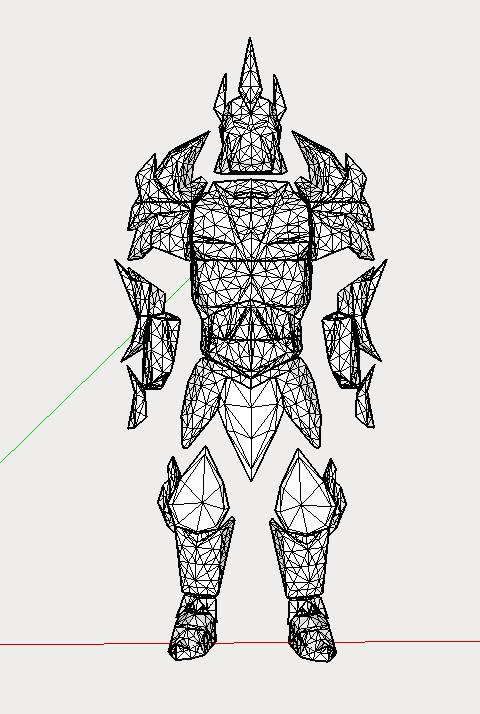

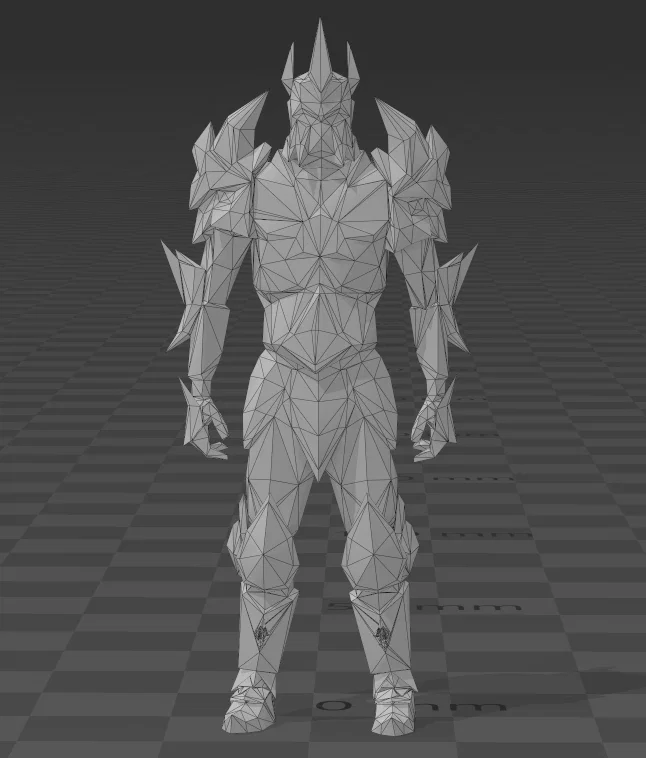

Mô hình gốc trước khi chỉnh sửa. Các file đã chỉnh sửa sau khi tách rời, sửa lỗi và thay đổi tỷ lệ.
