3DSets - Landy (và các mẫu khác) - Mod - Truyền động kim loại: trục, bánh răng, axle

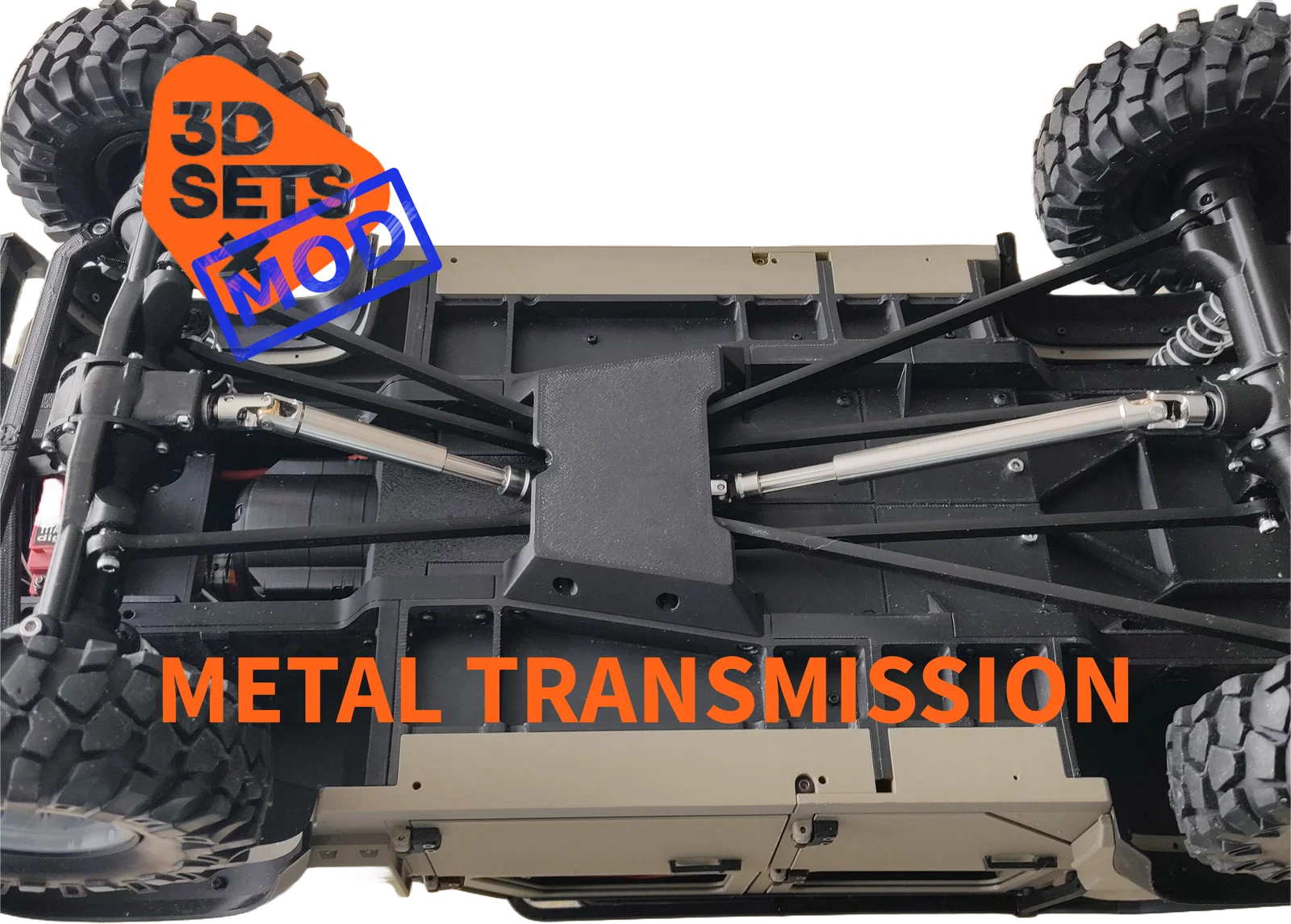

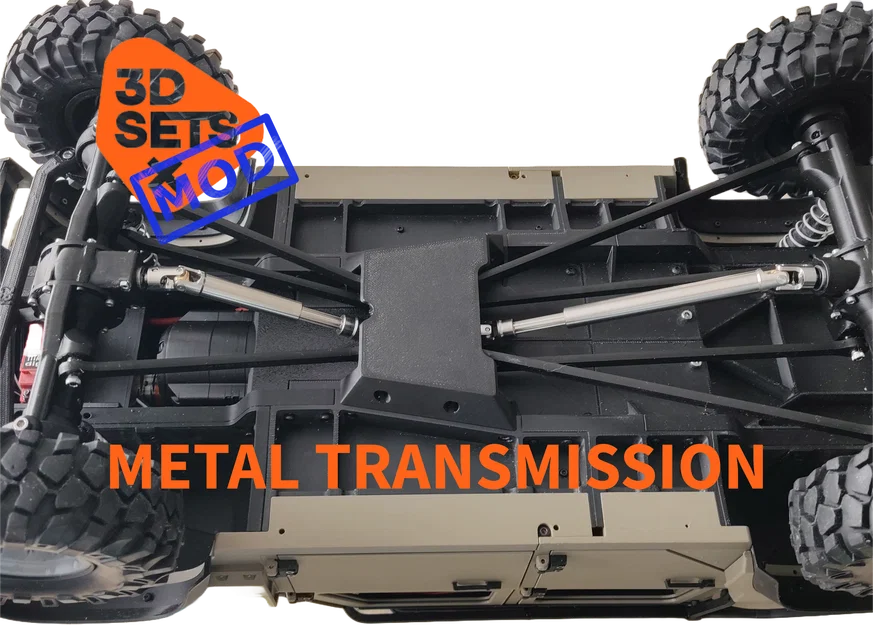

Các chỉnh sửa cho 3DSets Landy Wagon (và các mẫu 3DSets khác) để chuyển sang hệ truyền động kim loại từ gearbox ra bánh xe, dùng cầu Thumper (Thumper axles)

Dùng kèm với

• Gearbox với pulley in 3D và
• GT2/Metal pulleys gearbox

UPDATE 10/23/2024 :

• Cập nhật phần Center of the Chassis để vừa gearbox dùng printed pulley và bộ GT2/Metal Pulley.
• Thêm link tới GT2/Metal pulleys gearbox

UPDATE 10/18/2024 : thêm link cho 25T Servo horn loại hay dùng

UPDATE 10/15/2024 : thêm adapter giảm xóc lệch 20mm (20mm offset shock adapter), remix từ MWR_Designs và thiết kế của bạn ấy trên cults (bản gốc lệch 10mm)

BOM :

• AR44/SCX10 II - bộ bánh răng 33/8T X2 - Link (Amazon US affiliate)
• SCX10 metal axles (full kit) - Link (Amazon US affiliate)
• Trục kim loại 5mm
  • 135mm cho cầu sau (bản wagon) - Link (Amazon US affiliate)
  • 95mm cho cầu trước - Link (Amazon US affiliate)
• Lốp 100-110mm - 1.9" ID - Link (Amazon US affiliate)
• 2X phuộc 80mm cho cầu trước - Link (Amazon US affiliate)
• 2X phuộc 100mm cho cầu sau - Link (Amazon US affiliate)
• Bearings
  • 7x14x3.5 → 4X - Link (Amazon US affiliate)
  • 10x15x4 → 2X - Link (Amazon US affiliate)
  • 5x11x4 → 10X - Link (Amazon US affiliate)
• Ốc/vít và đai ốc M2 (xem yêu cầu của Thumper axles)
• Ốc/vít và đai ốc M3 (xem yêu cầu của Thumper axles)

Hướng dẫn :

1- Lắp ráp Axles

Lắp cầu trước và cầu sau Thumper. Điểm khác so với file gốc chỉ là phần hub mình rút ngắn lại và thanh lái (steering rod). Bạn có thể tìm file trong phần đính kèm.

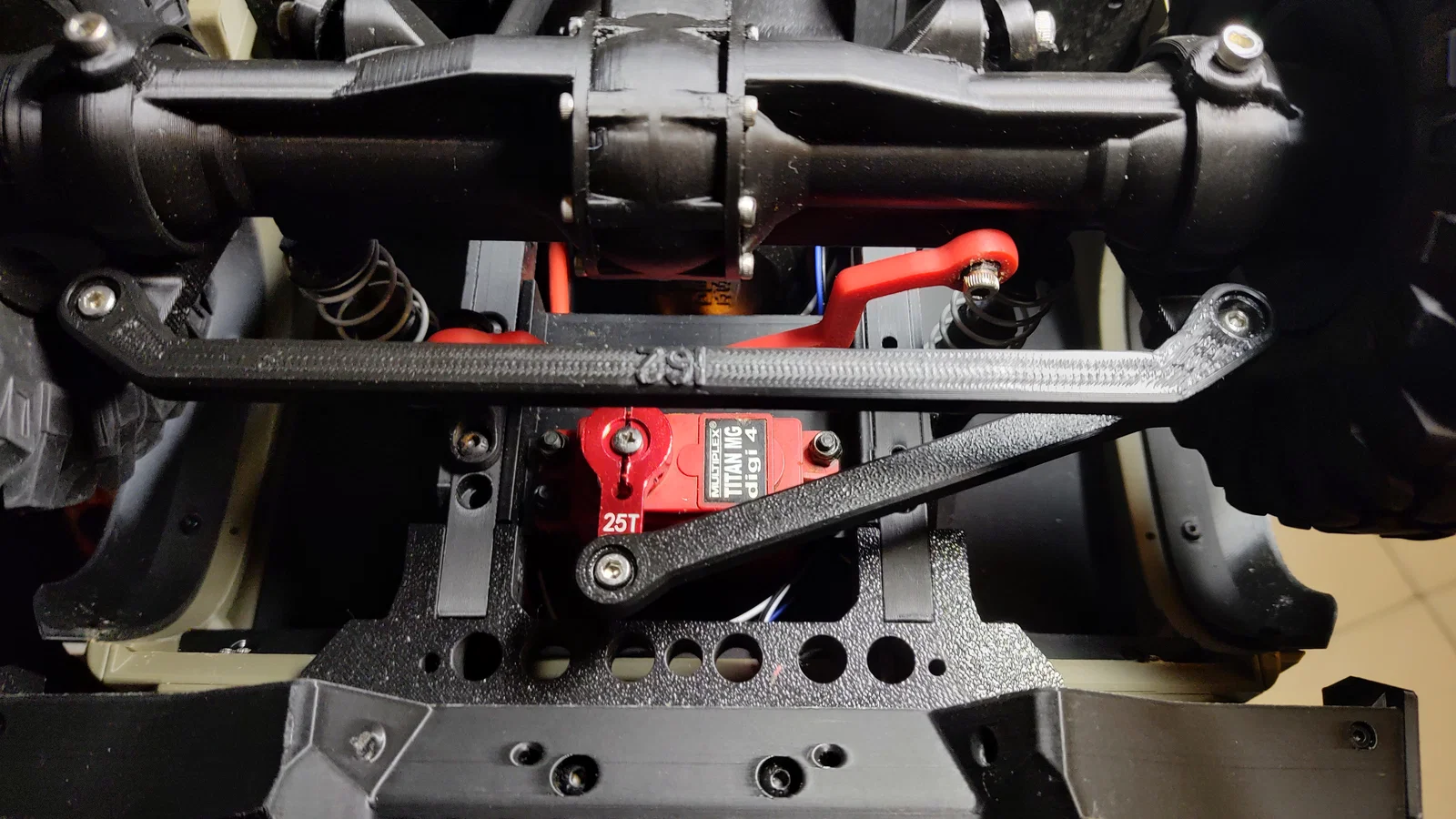

Note 1: chiều dài steering rod có thể sẽ khác nhau. Hiện tại mình đang dùng servo horn ngắn và thiết kế steering rod theo nó. Mình có đặt một servo horn “classic” 25T và sẽ cập nhật steering rod khi nhận được

Note 2: phuộc trước ngắn hơn phuộc sau 20mm. Mình dùng phuộc 80mm cho trước, và 100mm cho sau. Bạn cũng có thể mua 4X phuộc 80mm rồi dùng adapter kèm theo cho phía sau

Tham khảo video tutorial rất kỹ của BlackCrow trên trang thumper: Link

Các video nên xem:

• Rear Axle Assembly Video 6-A
• Front Axle Assembly Video 6-B

Để canh thẳng bánh trước cho chuẩn, mình dùng tie rod 162mm từ trang Thumper aftermarket shop (JTieRod162mm) →

Kết quả bạn sẽ có 2 cây cầu đã lắp như vầy:

2- In và lắp gearbox đã chỉnh sửa

Bánh răng AR44 có tỉ số truyền khác so với differential gốc của 3DSets. Gần như gấp đôi. Nếu bạn không chỉnh gearbox gốc thì tốc độ tối đa sẽ bị giảm một nửa. Để cân lại, mình chỉnh gearbox để bỏ đi tỉ số 2:1. Tỉ số tổng thể sẽ xấp xỉ như cũ.

Để làm vậy và vẫn giữ khả năng thử nhiều tỉ số khác nhau, mình chỉ sửa hai pulley (4 và 5) để có cùng số răng. Tỉ số bên trong giữa hai pulley này sẽ là 1:1 thay vì 2:1 như bản gốc.

Vì pulley này lớn hơn nên một số phần housing bên trong của gearbox đã được nới ra. Các part mới này vẫn tương thích hoàn toàn với pulley và tỉ số truyền bản gốc, đồng thời mở đường để thiết kế pulley khác với tỉ số khác.

Bạn cần in các part sau:

• pulley5_modded
• pulley4_modded
• Box Front B
• Box Front C
• Box Front B Cover

Lắp y chang như hướng dẫn build manual của 3DSets. Khác biệt sẽ như hình:

Dùng thiết kế mình đã đăng trước đó để sửa pulley cuối thành đầu ra kim loại (metal output):

Kết quả sẽ ra như vầy:

3- In và lắp phần center of chassis

Cầu Thumper cần 3 links ở trước, 4 links ở sau. Vì vậy bạn cần in và dựng phần “center of chassis” đã chỉnh. Bạn cũng phải in bộ links đã chỉnh vì chiều dài links sẽ khác so với mẫu 3DSets gốc.

Bộ links cung cấp là cho Landy wagon. Với các mẫu 3DSets khác bạn có thể phải thử/điều chỉnh thêm. Links gốc đã được kéo dài thêm 2 hoặc 3mm để bánh nằm đúng wheelbase.

Bạn cần in:

• 2x Control Arm - lower - infill 100 - extended 2mm
• 1x Control Arm - upper - infill 100 - extended 3mm
• 4x Control Arm Rear - infill 100 - extended 2mm (4 links của cầu sau dài bằng nhau)

Kết quả sẽ giống vầy (tay trên phía trước nằm bên trái):

4- In và lắp bánh

Làm theo tutorial của Black Crow Assembly Video 8 tại mốc 8:15. Có nhiều mẫu mâm (rims) khác nhau trên .

Nếu bạn “lười” như mình mỗi lần tháo bánh phải mở 8 con ốc, bạn có thể hollow phần tâm của rim 12mm trong slicer như hình (thêm một negative cylinder 12mm ở giữa). Làm vậy thì bạn có thể tháo trực tiếp đai ốc M4.

Mình có đính kèm STL của bản rim đã hollow này nếu ai cần.

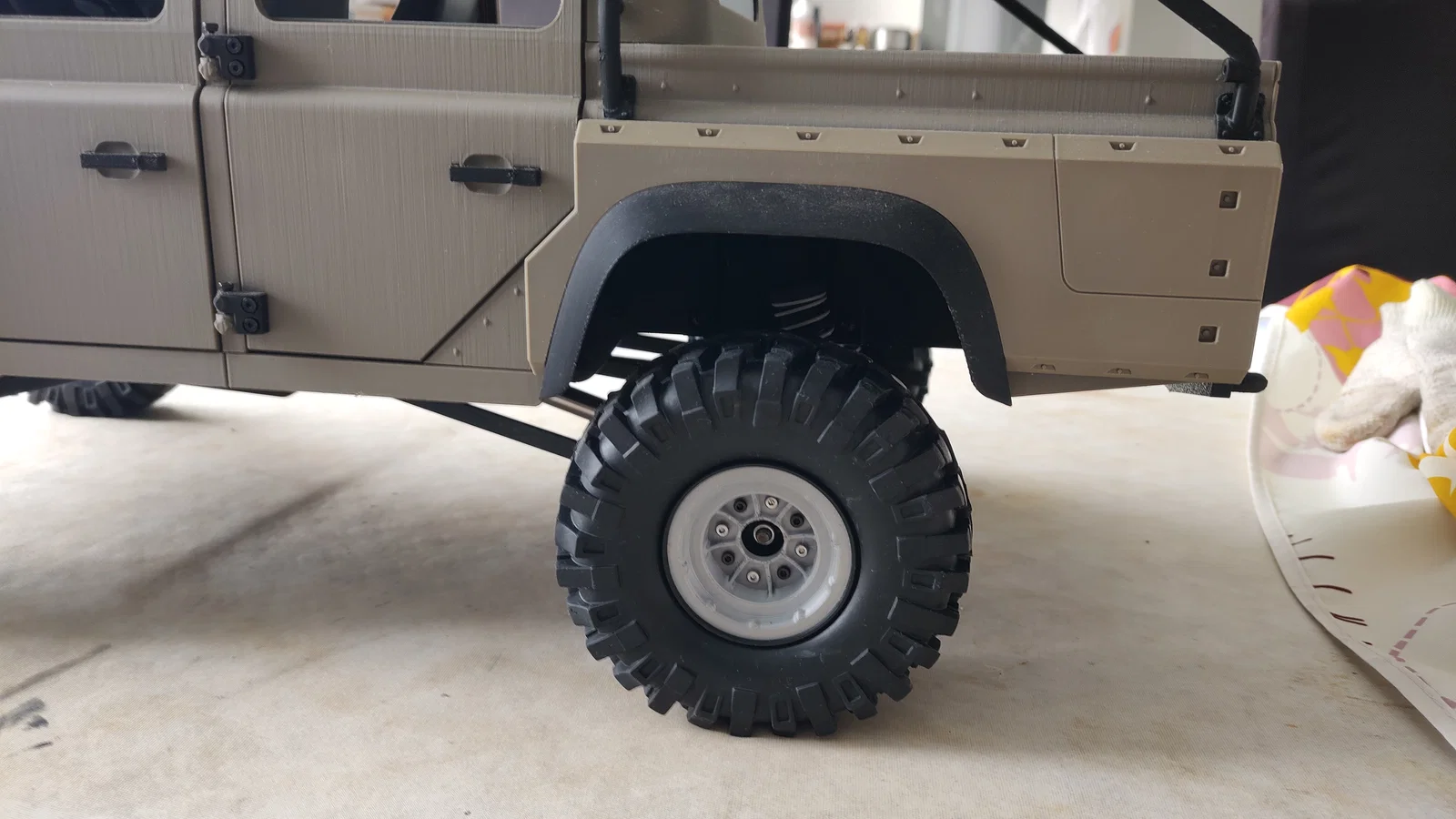

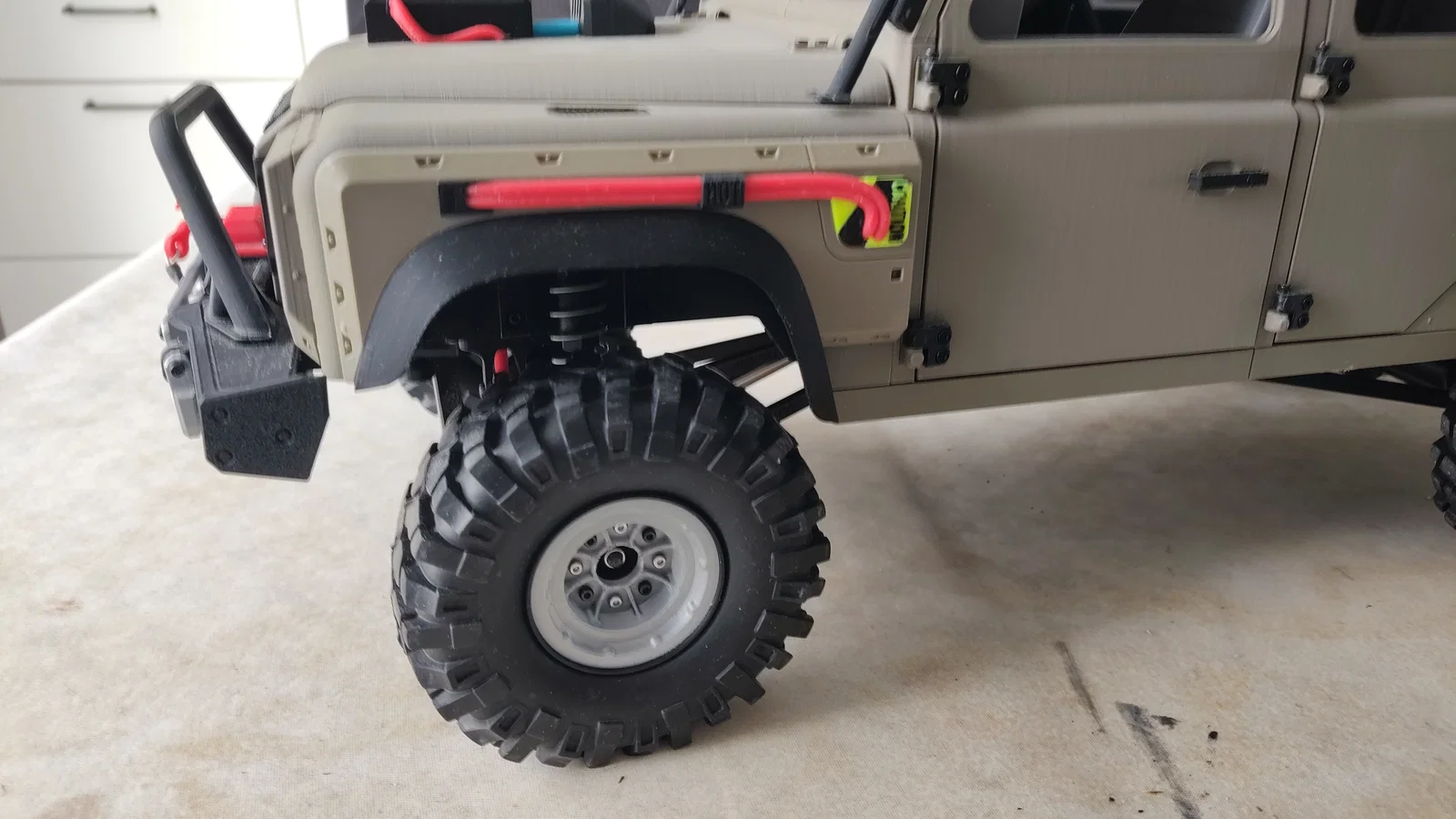

Sau khi lắp xong bạn sẽ có 4 bánh như vầy:

5- Lắp ráp cuối

Phần này khá đơn giản.

• Gắn gearbox đã chỉnh và trục (shaft)

• Gắn center of the chassis

• Gắn các cầu (axles)

• Lắp bánh

CHÚC BẠN LÀM VUI !!!

Nếu bạn thấy mình thiếu món gì cứ nhắn cho mình biết nha. Mình cố gắng viết rõ rồi, nhưng có thể rõ với mình thôi chứ chưa chắc rõ với bạn.
