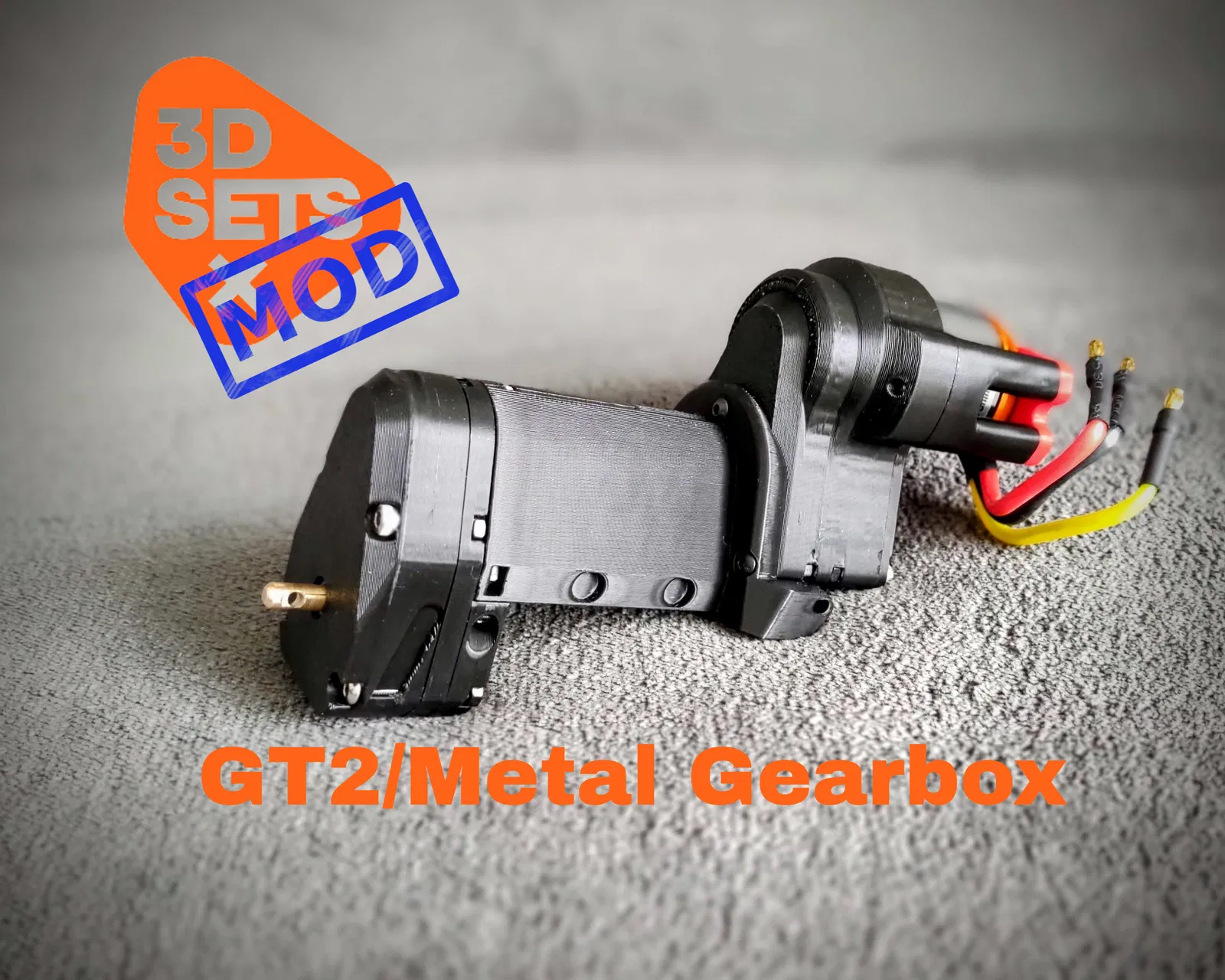

3DSets Landy/Rancher/Bamboo - GT2 Belt Gearbox (puly kim loại)

GT2 Belt Gearbox cho các mẫu 3DSets Landy/Rancher/Bamboo.

Dùng chung với mod của mình:

Gearbox này có tỉ số truyền 4:1. Khi ghép với bộ nhông AR44 33/8T thì tổng tỉ số truyền sẽ giống y như mẫu 3DSets nguyên bản.

Bạn sẽ có một bộ truyền động kim loại hoàn chỉnh, từ motor ra tới bánh xe.

BOM :

• Motor D3542 (1000kv)
• Bạc đạn 5x11x4 X5
• Bạc đạn 16x28x7 X1
• Puly GT2 20T X2 (lỗ 5mm, dùng belt 6mm)
• Puly GT2 40T X2 (lỗ 5mm, dùng belt 6mm)
• GT2 belt vòng kín 126mm X2 (6mm)
• Ty 5mm (107mm + 50mm)
• Long đền M5 X4 (dày 0.5mm)
• Ốc vít :
  • M3x6 x2 (đầu button head)
  • M3x8 x2
  • M3x16 x3 (đầu button head)
  • M3x16 x8 (đầu nào cũng được)
  • M3x20 x2 (đầu nào cũng được)
  • M3x25 x2
  • Tán M3
  • M2x12 X3
  • Tán M2 X1

Lắp ráp :

Trước hết, đừng quên (giống mình) đặt sẵn 2 con tán này vào box_middle trước, không thôi lát nữa bạn sẽ rất khó nhét vào. Muốn gắn lại 2 con tán này thì gần như phải tháo gần hết gearbox ra :D

Cụm giữa (Middle assembly) :

Lắp bạc đạn vào box_middle

Bắt box_middle vào box_front_a bằng 3 con ốc M3x16 (dùng ốc đầu button head) và tán M3. Lắp bạc đạn 5x11x4 vào box_front_a

Lưu ý: box_front_a có một phần gối đỡ tích hợp. Nhớ tháo/bẻ bỏ phần đó.

Bắt box_rear_a vào box_middle bằng 2 con ốc M3x8 và tán M3, và thêm 1 con ốc M2x12 + tán (ở phía trên)

Cắt ty M5 còn 107mm và gắn 1 puly 20T vào một đầu, chừa mép 2–2.5mm.

Đặt trục này vào phía sau kèm 1 long đền M5 mỏng

Ở đầu còn lại, đặt thêm 1 long đền M5 mỏng và 1 puly 40T rồi siết lại bằng tua vít thông qua cái lỗ ở đáy box_front_a. Ty M5 nên gần như ngang mặt với puly.

Chuẩn bị trục output:

In và dùng cái tool đi kèm để cắt ty M5 còn 50mm. Bạn có thể xem video của Black Crow — ảnh hướng dẫn phương pháp này. Giải thích rất rõ.

Dùng tool để giũa phẳng ty tại các rãnh (notchs).

Xoay ty 180° và dùng cái lỗ để khoan bằng mũi khoan 2.5–2.8mm.

Dùng giấy nhám làm mịn ty. Kiểm tra để chắc chắn ty có thể lọt vào bạc đạn 5x11x4.

Lắp 1 puly 40T vào giữa cây ty 50mm.

Cụm sau (Rear Assembly):

Lắp cụm puly kèm belt vào box_rear_a, cho 1 long đền M5 lên trục, và đặt 1 bạc đạn 5x11x4 vào box_rear_output_front.

Đặt box_rear_output_front vào trục.

Làm y chang cho box_rear_b: bạc đạn, long đền trên trục output rồi lắp vào. Bạn không cần đặt long đền cho trục phía trên vì nó đã bị giữ bởi puly.

Siết box_rear_b, box_rear_a và box_rear_output_front lại với nhau bằng 2 con ốc M3x25 và tán. Dùng thêm 2 con ốc M3x16 ở phía trên. (Đầu ốc không quan trọng; trong hình mình dùng nhiều loại đầu khác nhau vì lấy cái có sẵn)

Dùng 2 con ốc M2x12 để bắt box_rear_output_front với box_middle.

Cụm trước (Front Assembly):

Gắn motor lên motor_mount bằng 4 con ốc M3x8. Bắt motor_mount lên box_front_b bằng 4 con ốc M3x16

Lắp puly 20T sát (flush) với trục motor rồi siết chặt

Lắp bạc đạn 16x28x7 vào box_front_a và cố định bằng 2 con ốc M3x6 đầu button head.

Luồn belt như hình quanh puly 40T

Rồi đưa cụm motor vào theo hướng lật ngược (để dễ nhìn thao tác và canh belt nằm đúng rãnh puly). Puly 20T sẽ vừa khít trong bạc đạn 16x28x7

Xoay cụm motor để canh lỗ ốc, rồi bắt lại bằng 2 con M3x16 + tán ở dưới, và 2 con M3x20 ở phía trên.

Nếu lắp đúng, motor sẽ quay trơn, không bị cấn hay có cảm giác nặng.

Lắp vào xe của bạn với theo manual của 3DSets là xong, chạy thôi.

Có gì vướng hoặc chỗ nào chưa rõ thì cứ nhắn mình nha
