Bảng điều khiển cảm ứng Mini TSC cho G3000

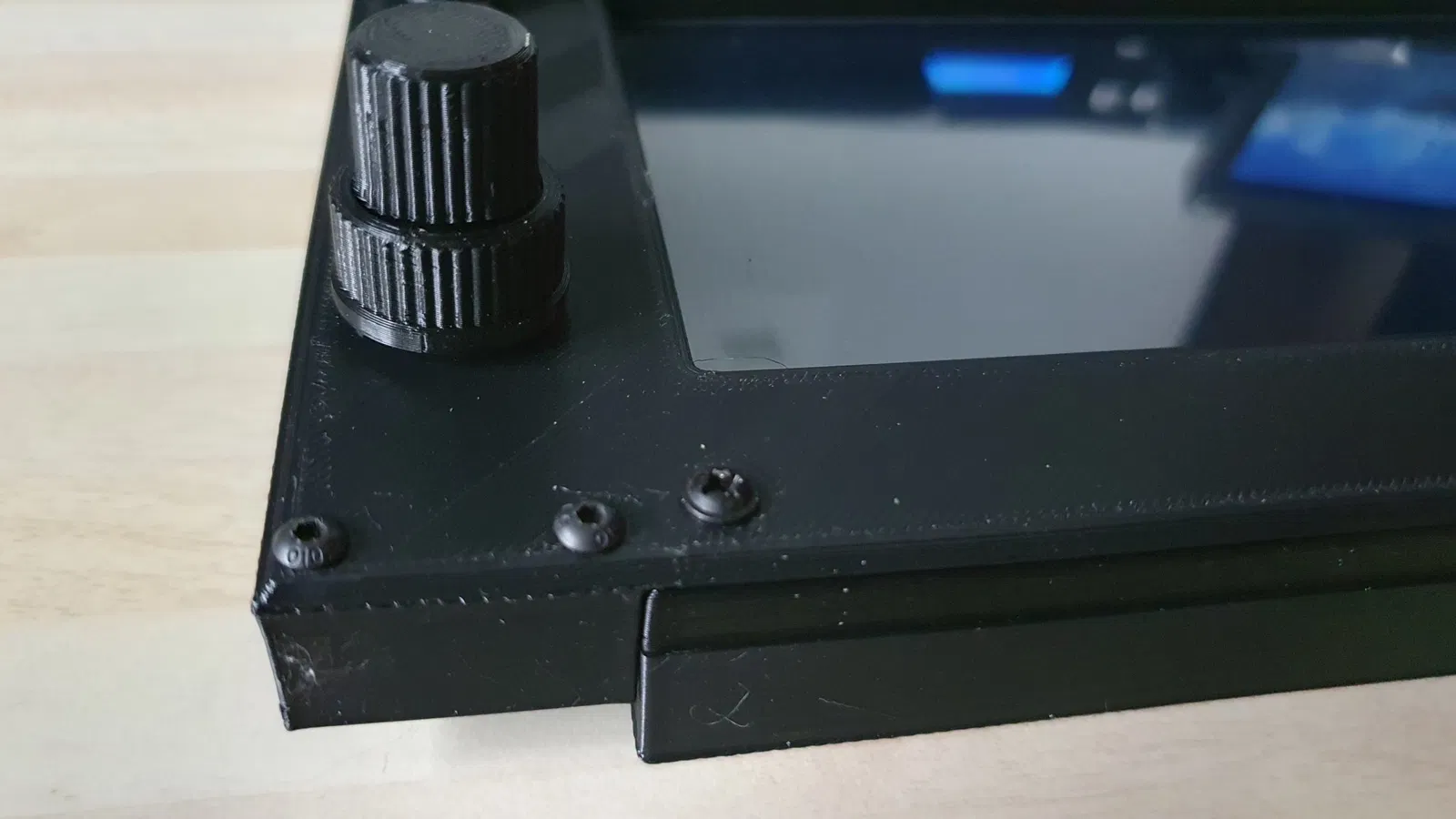

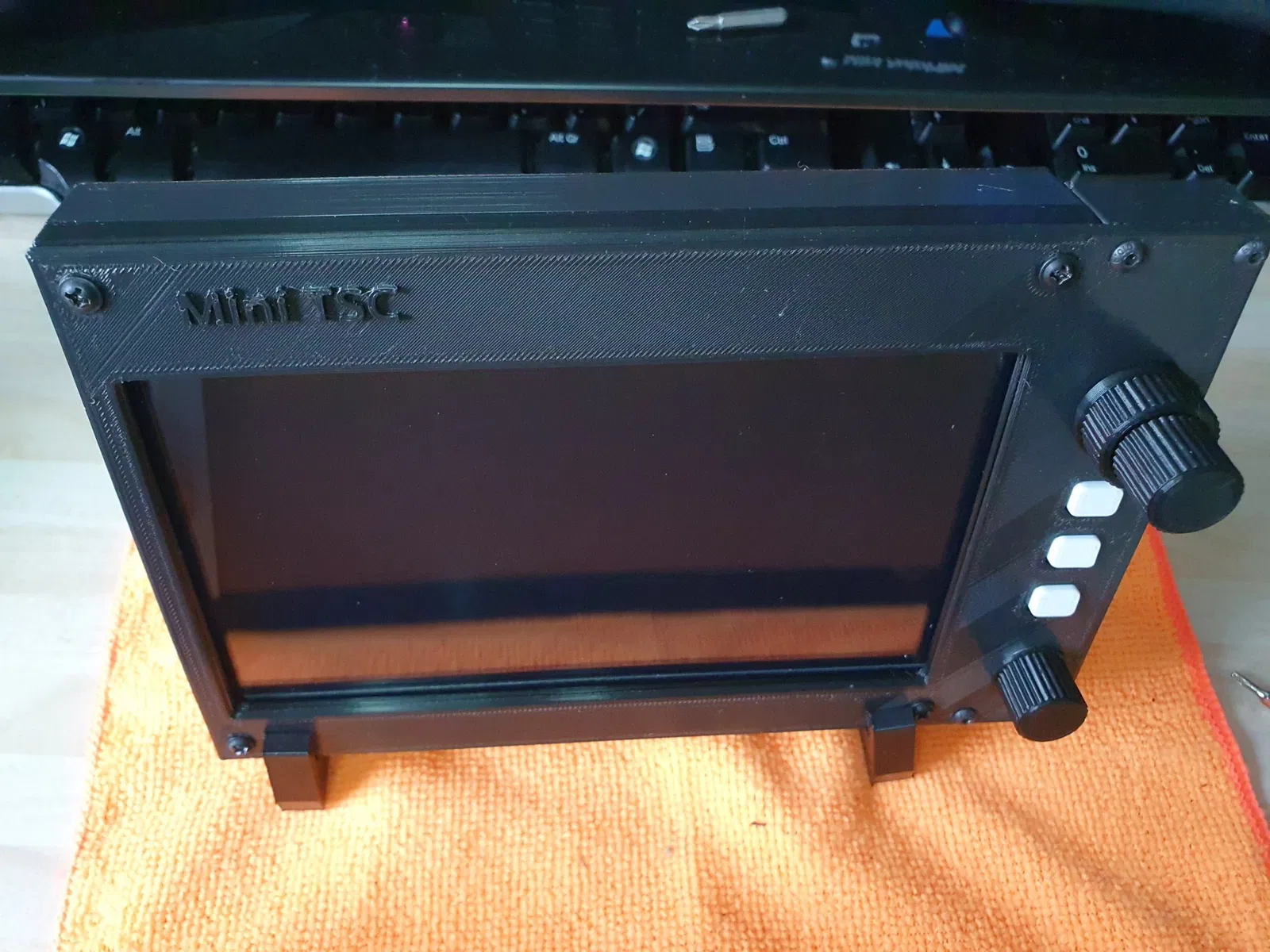

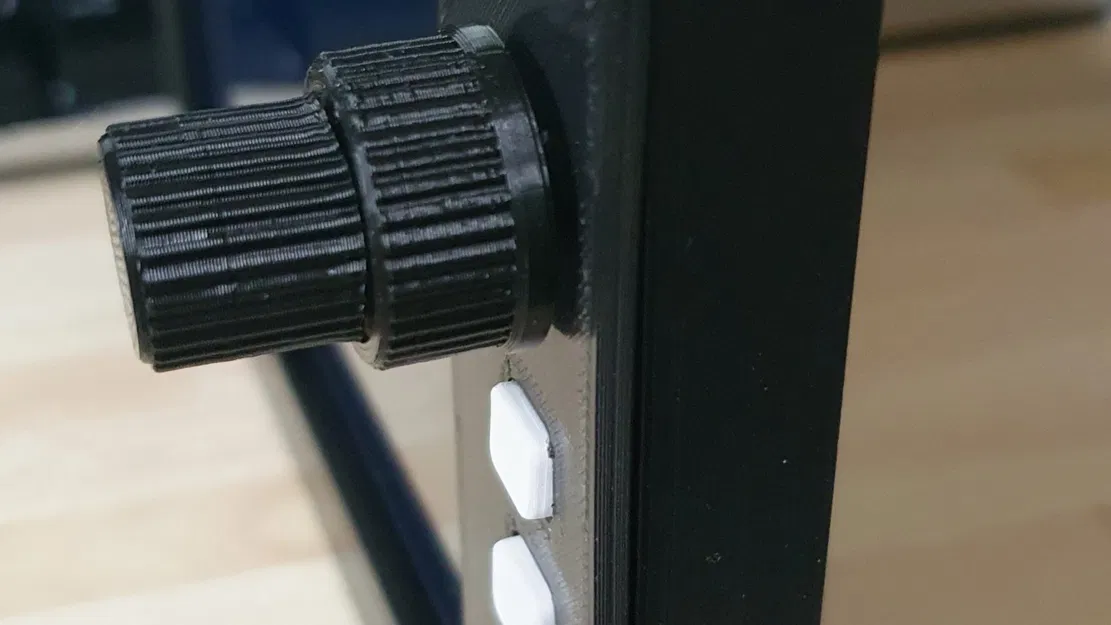

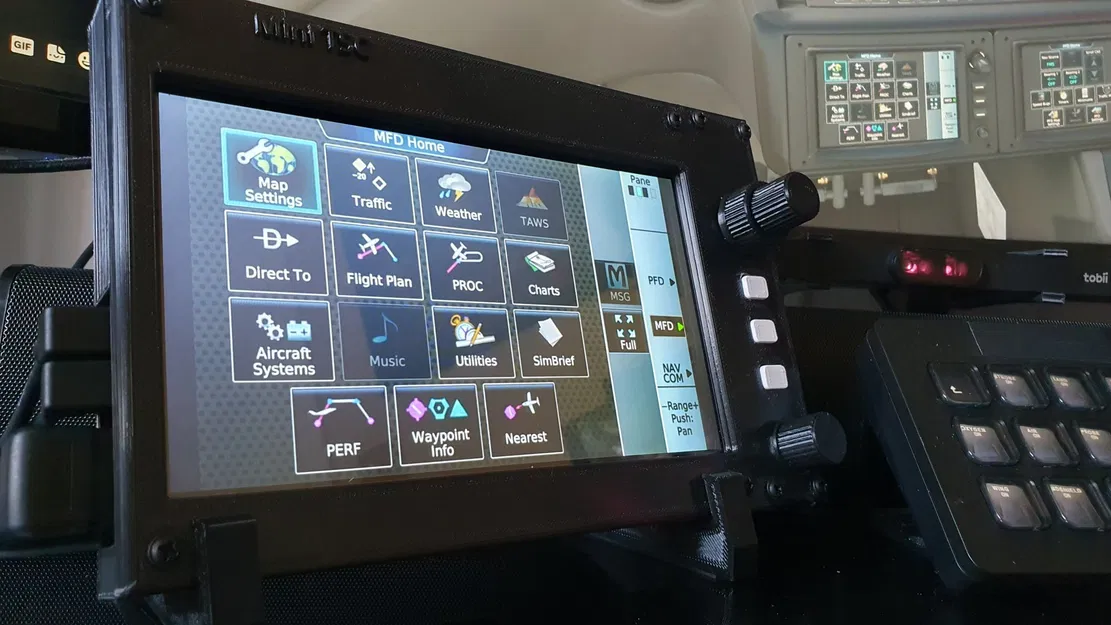

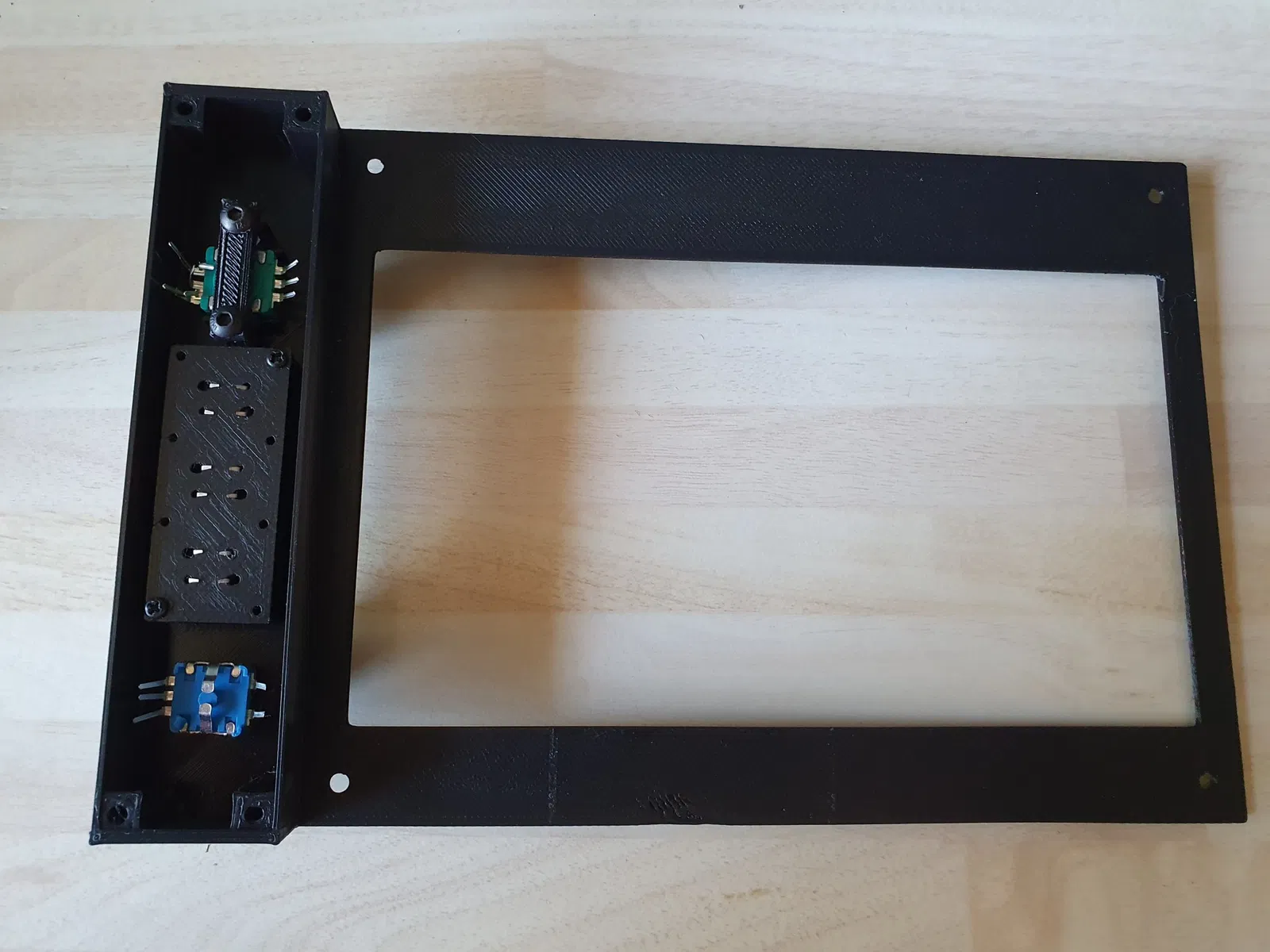

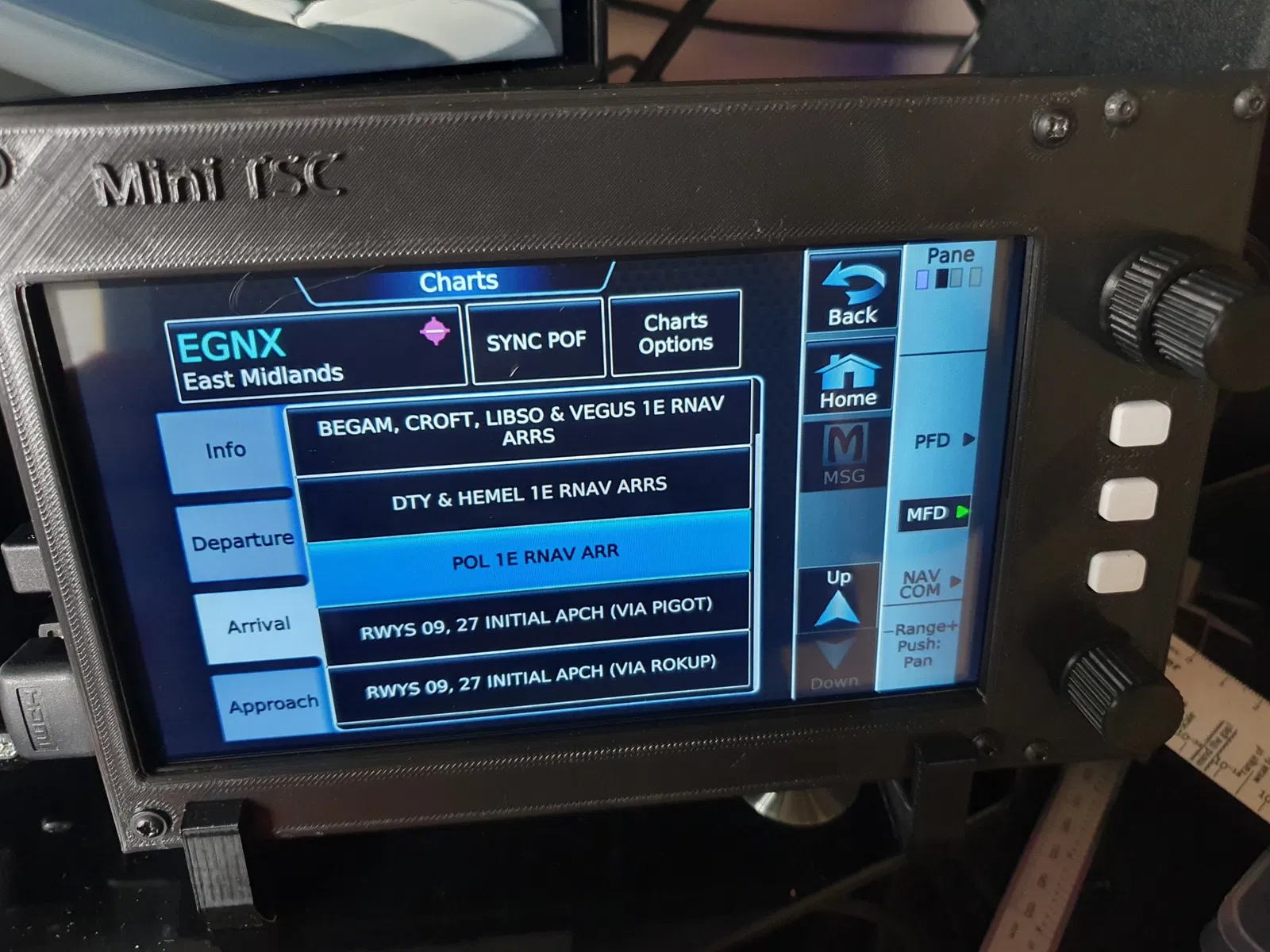

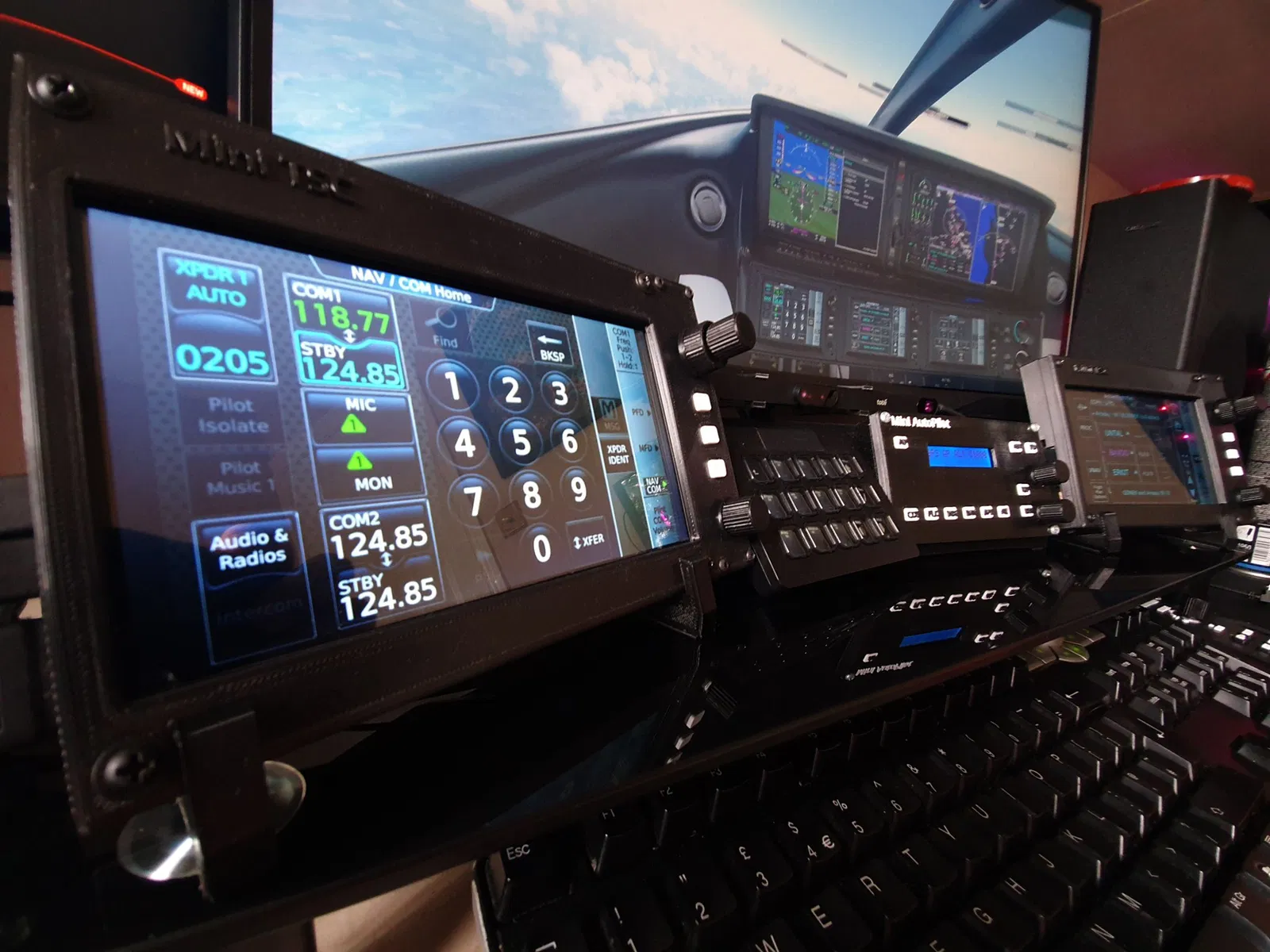

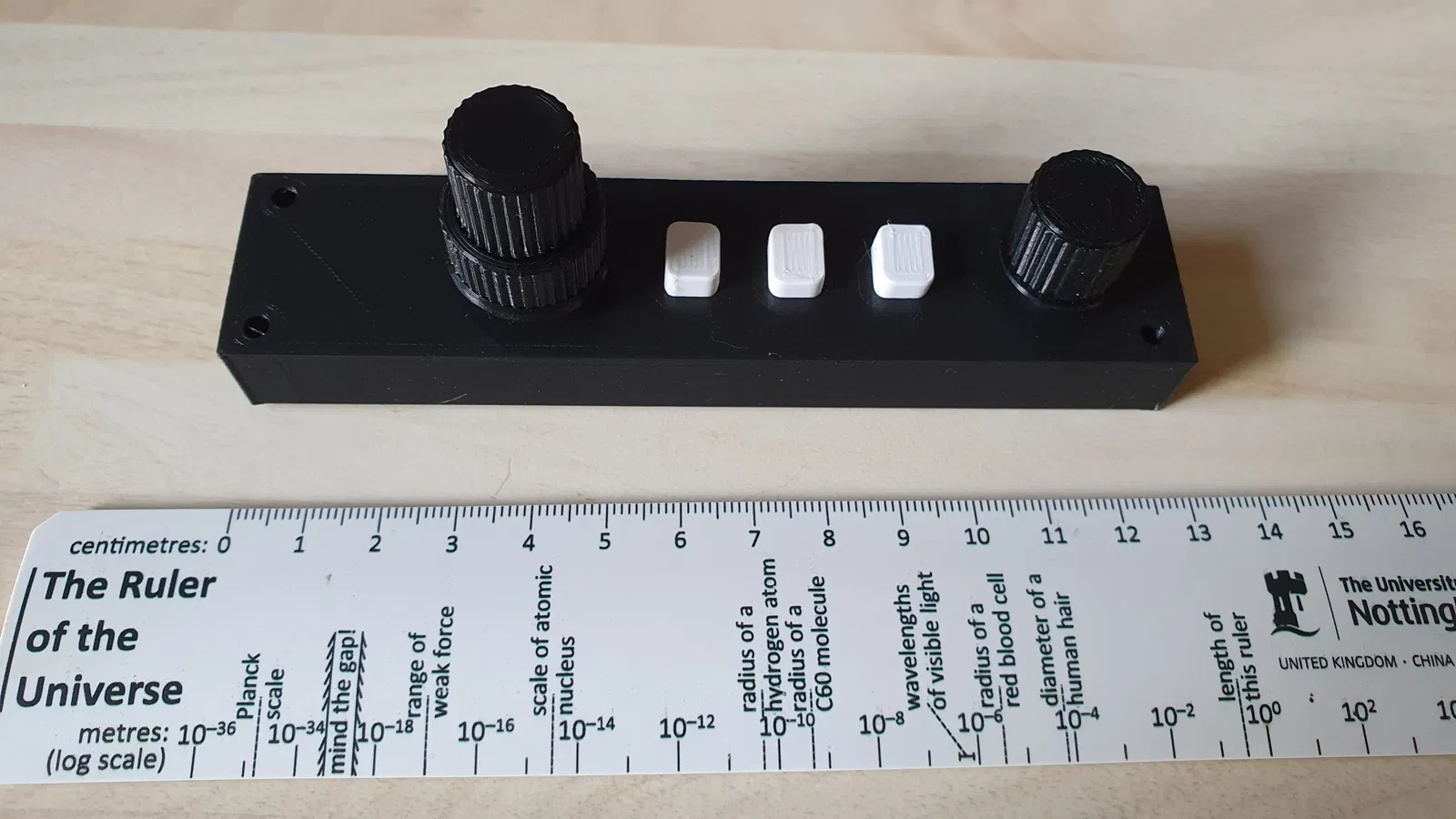

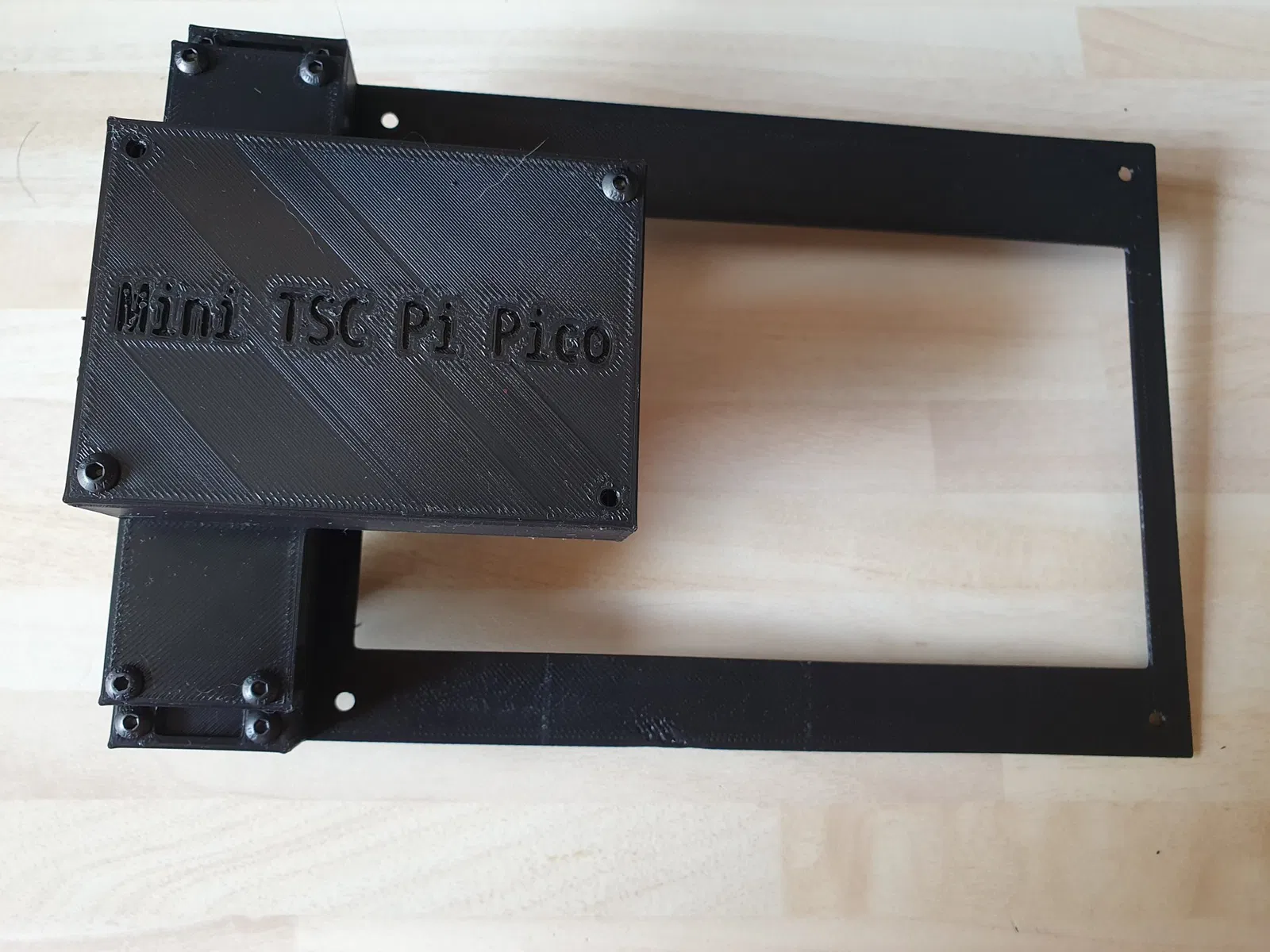

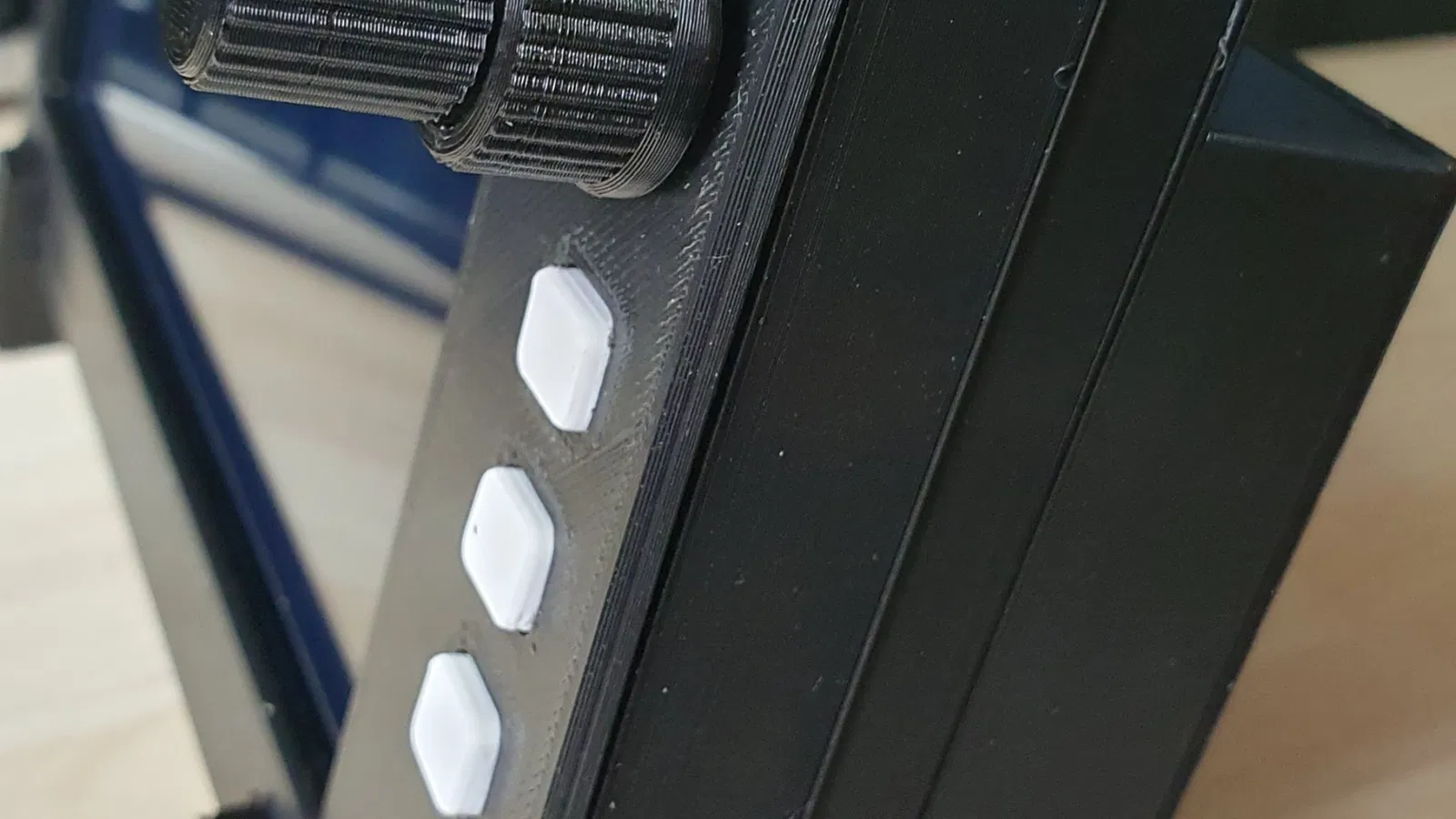

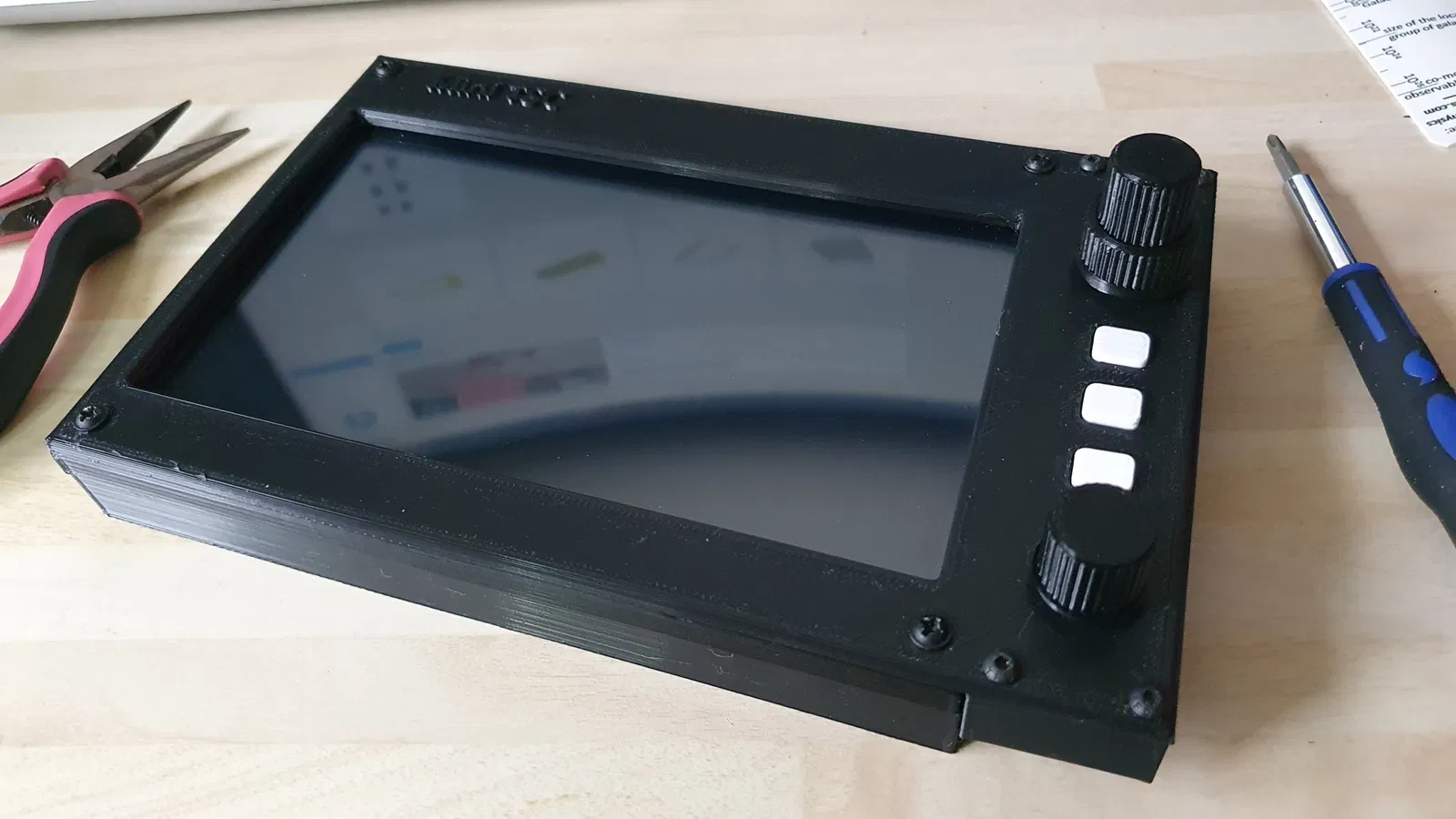

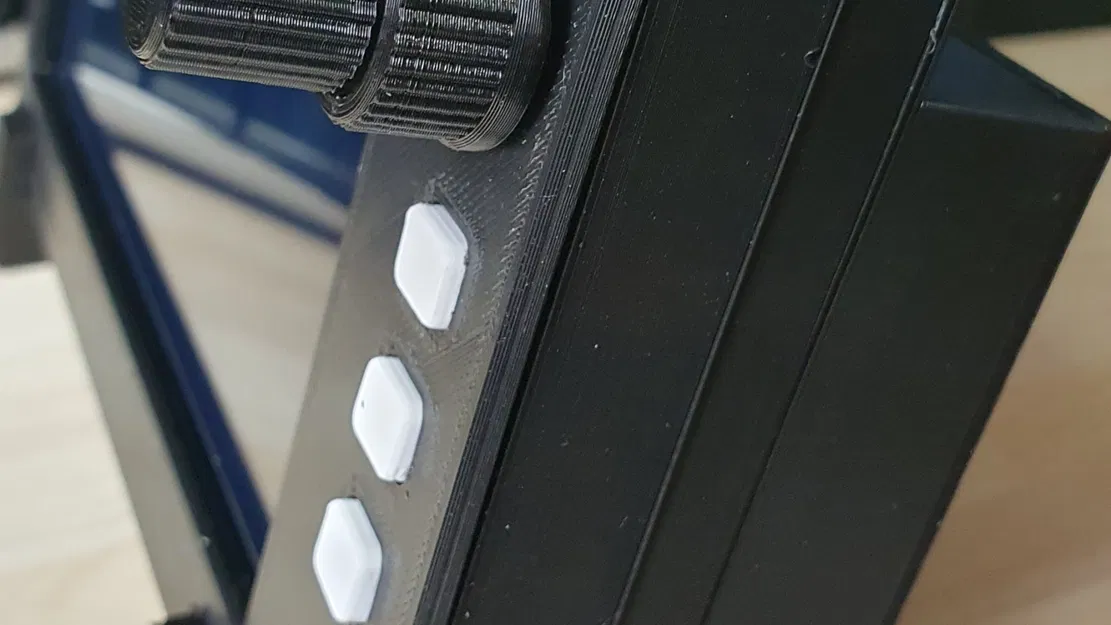

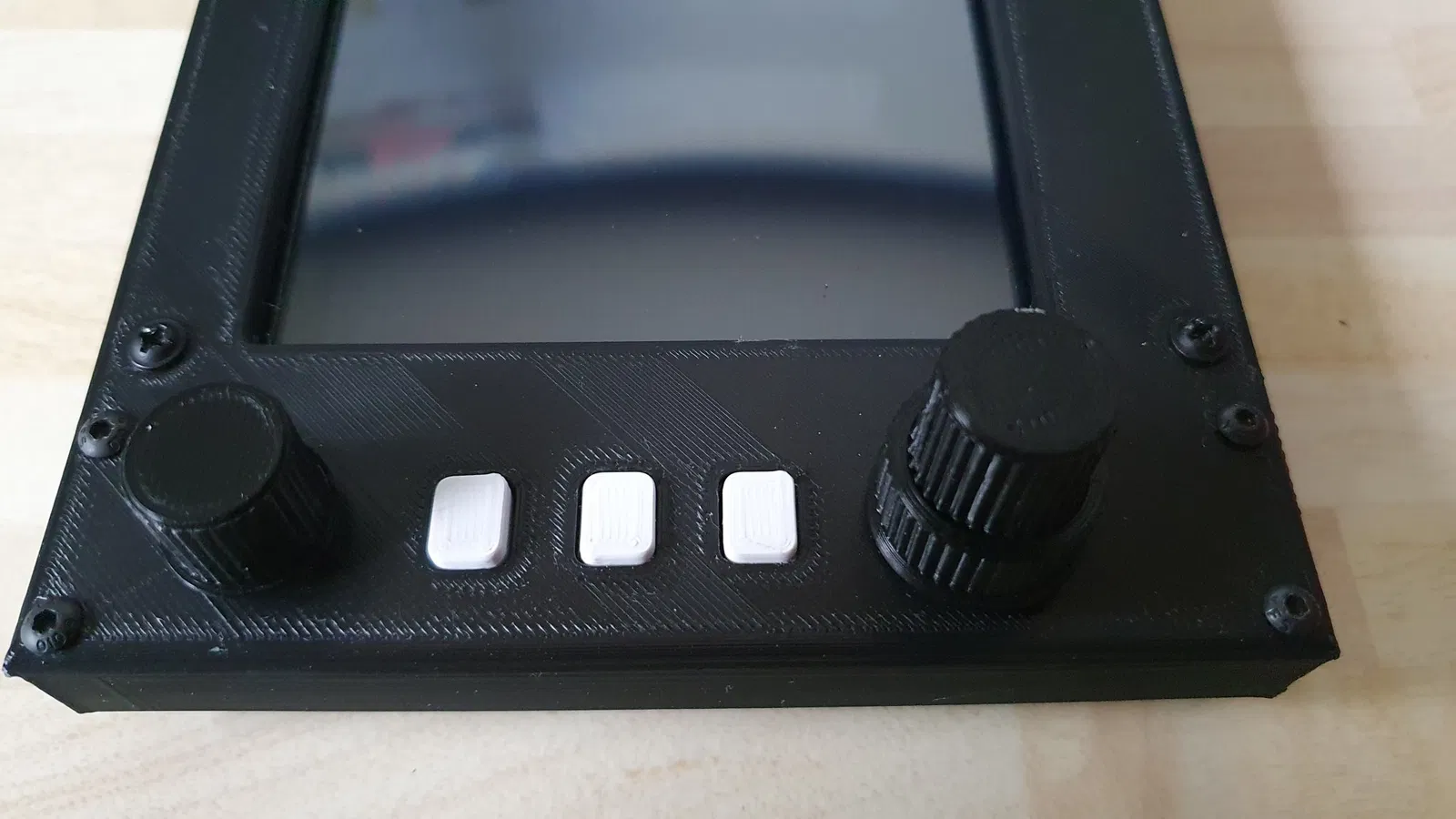

Mini TSC là một bộ điều khiển cho dòng bảng G3000, chẳng hạn như TBM930 và Vision Jet, cũng có thể điều chỉnh cho các bảng Longitude, Honda Jet. Đây là một bản dựng rất nhanh và dễ dàng, vì nó chỉ cần kẹp vào bên cạnh của một màn hình cảm ứng 7 inch.

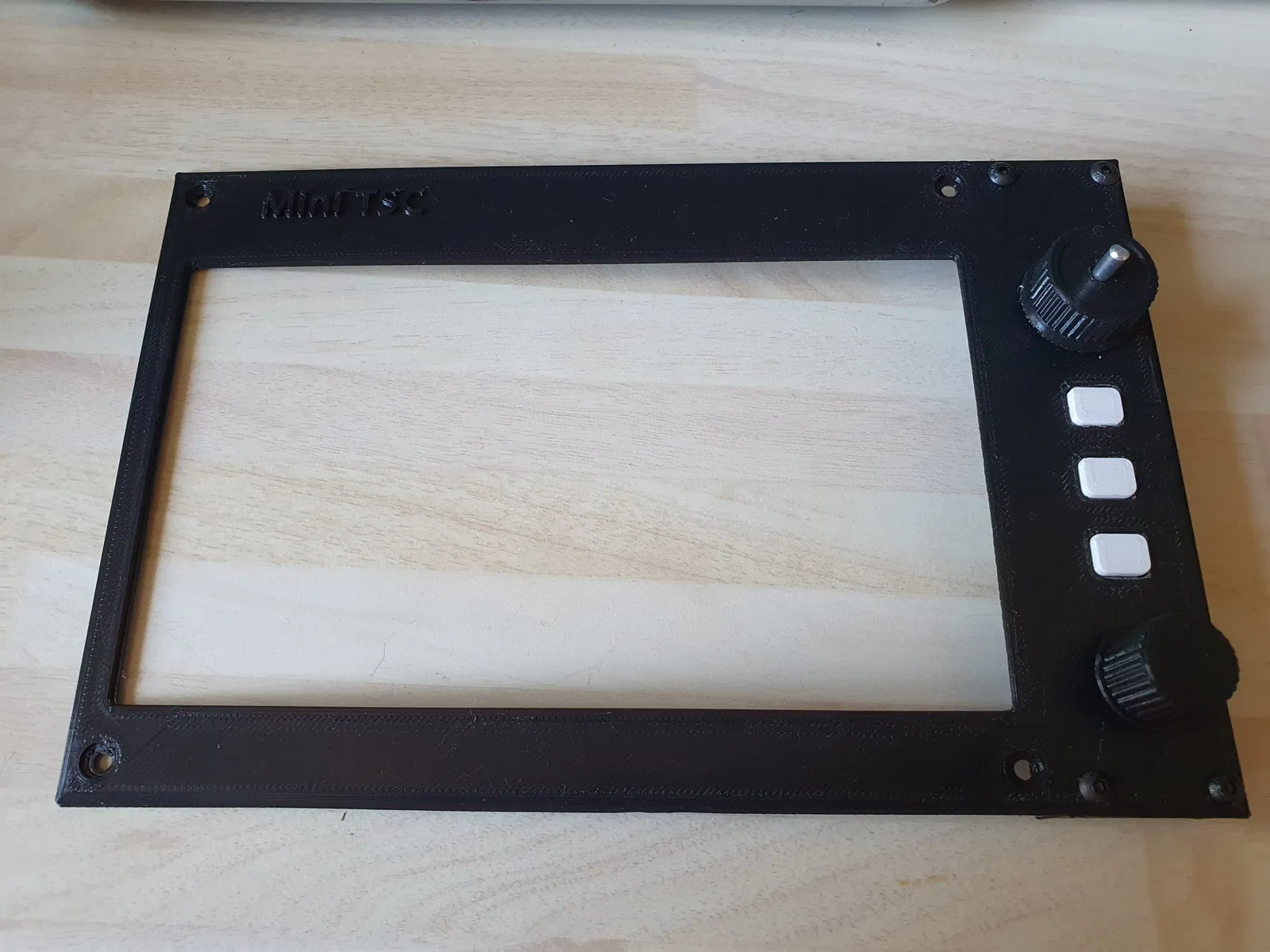

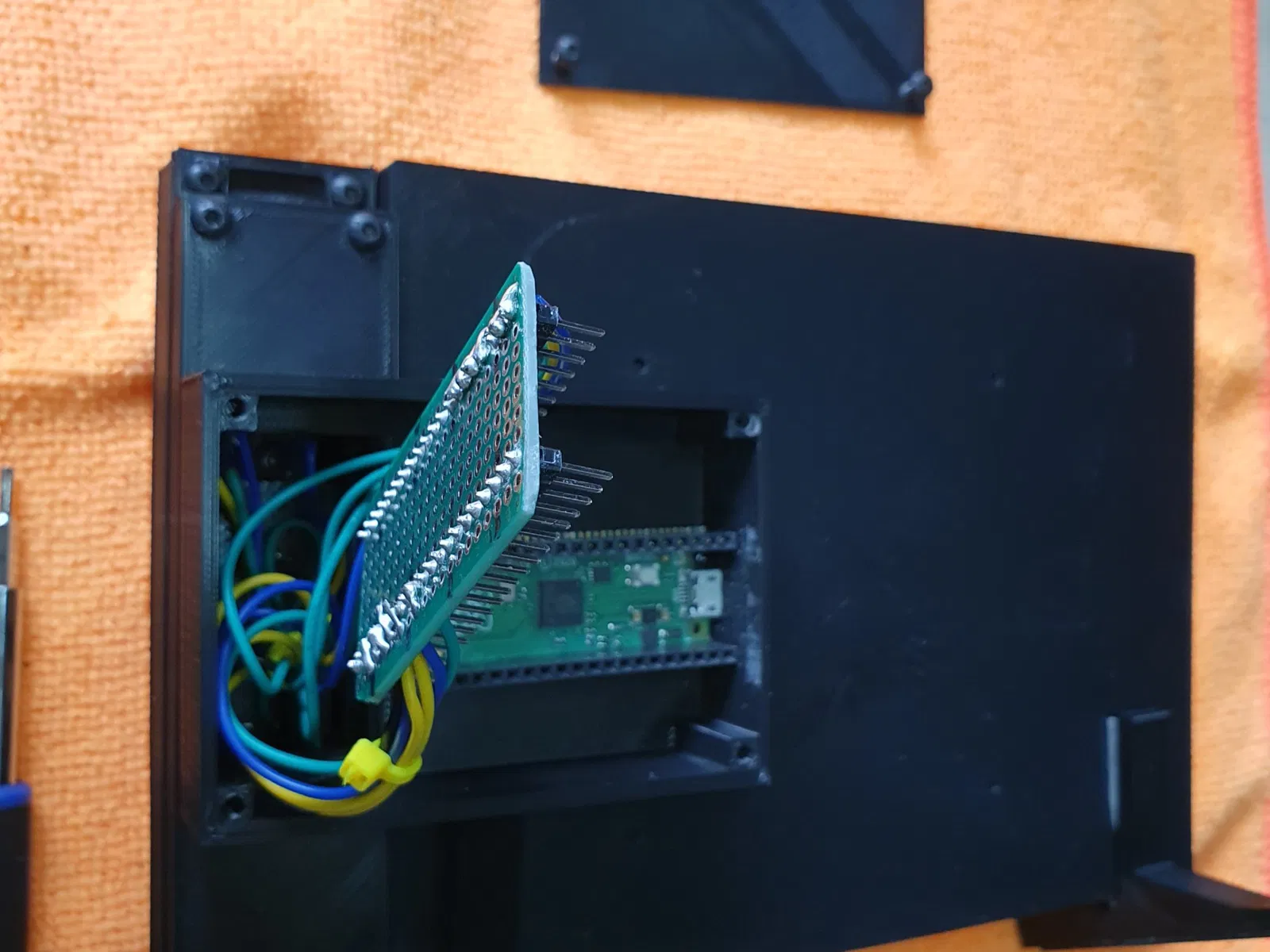

Thiết bị này sử dụng bo mạch vi điều khiển Raspberry Pi Pico với Mobilfight, nó cũng sử dụng phần mềm bổ sung cho chức năng pop out và touch trong MSFS 2020.

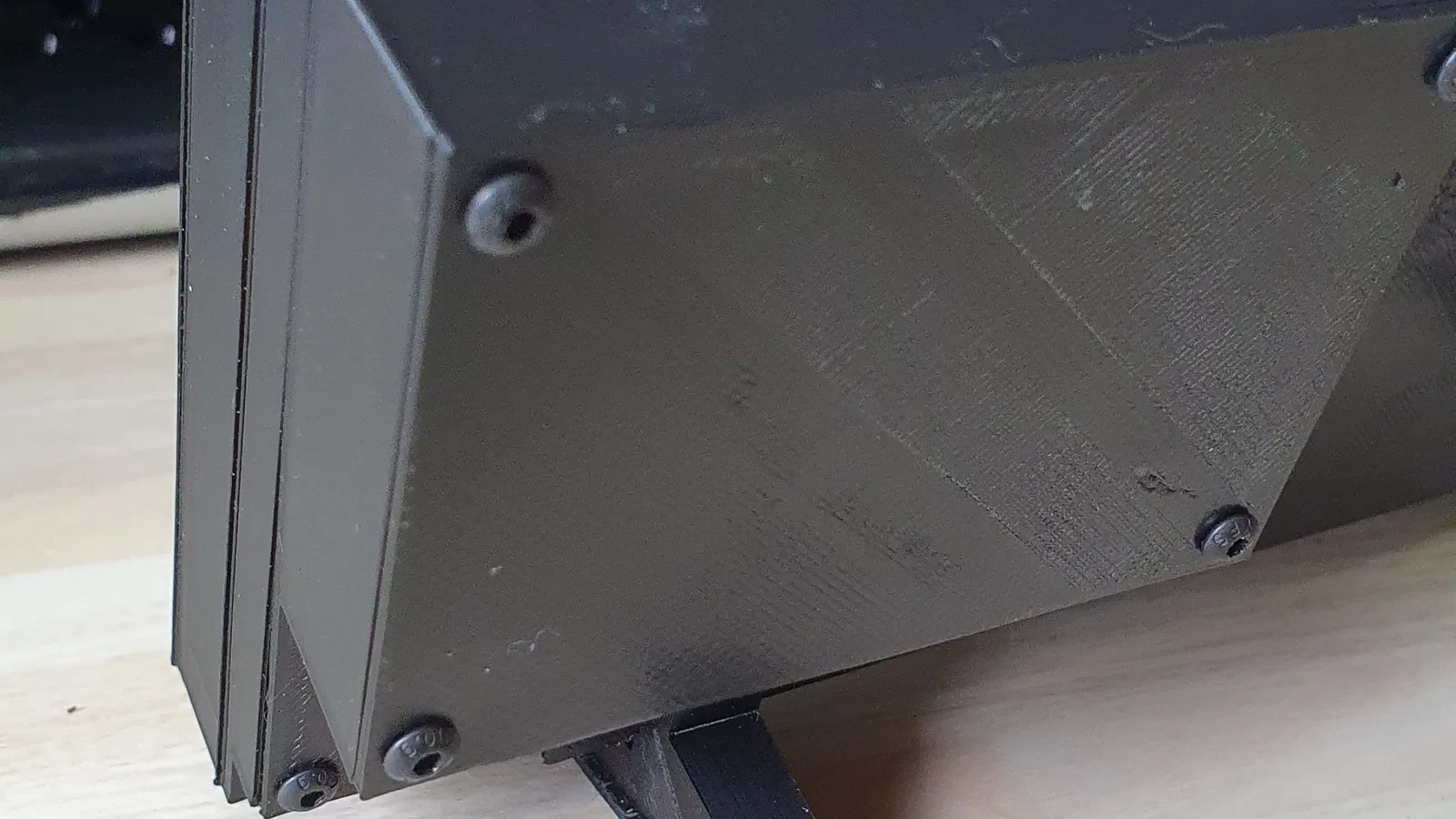

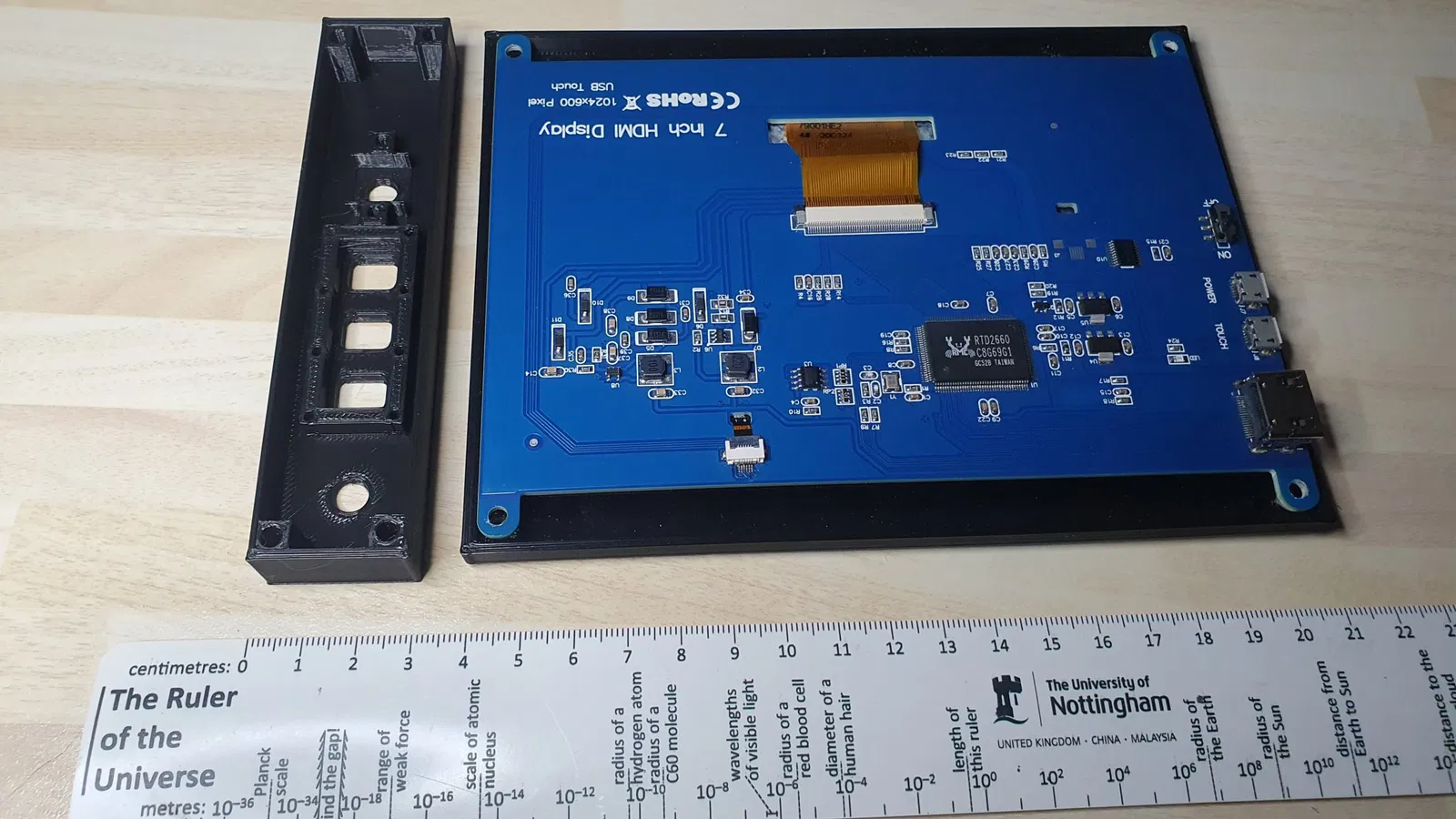

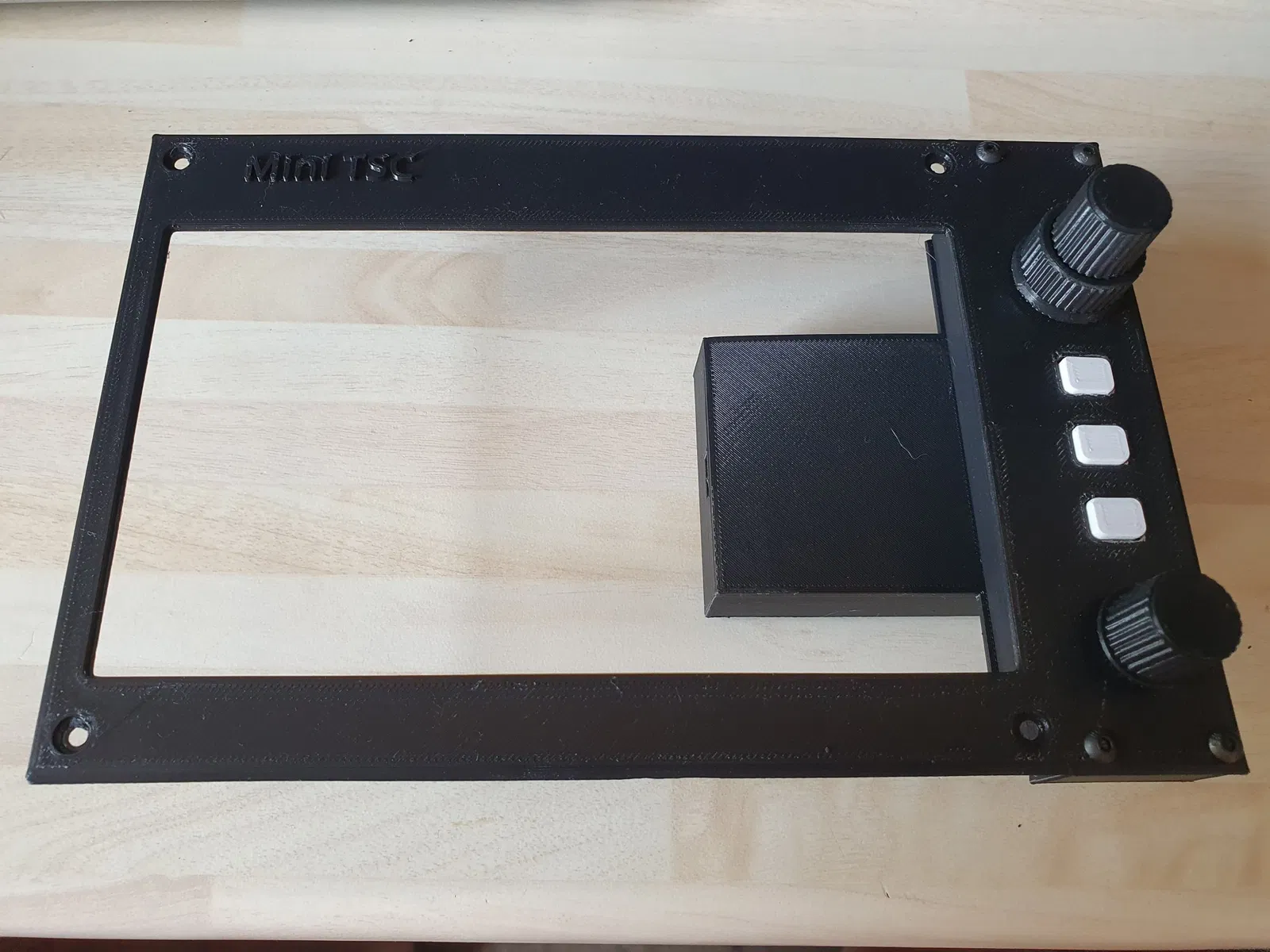

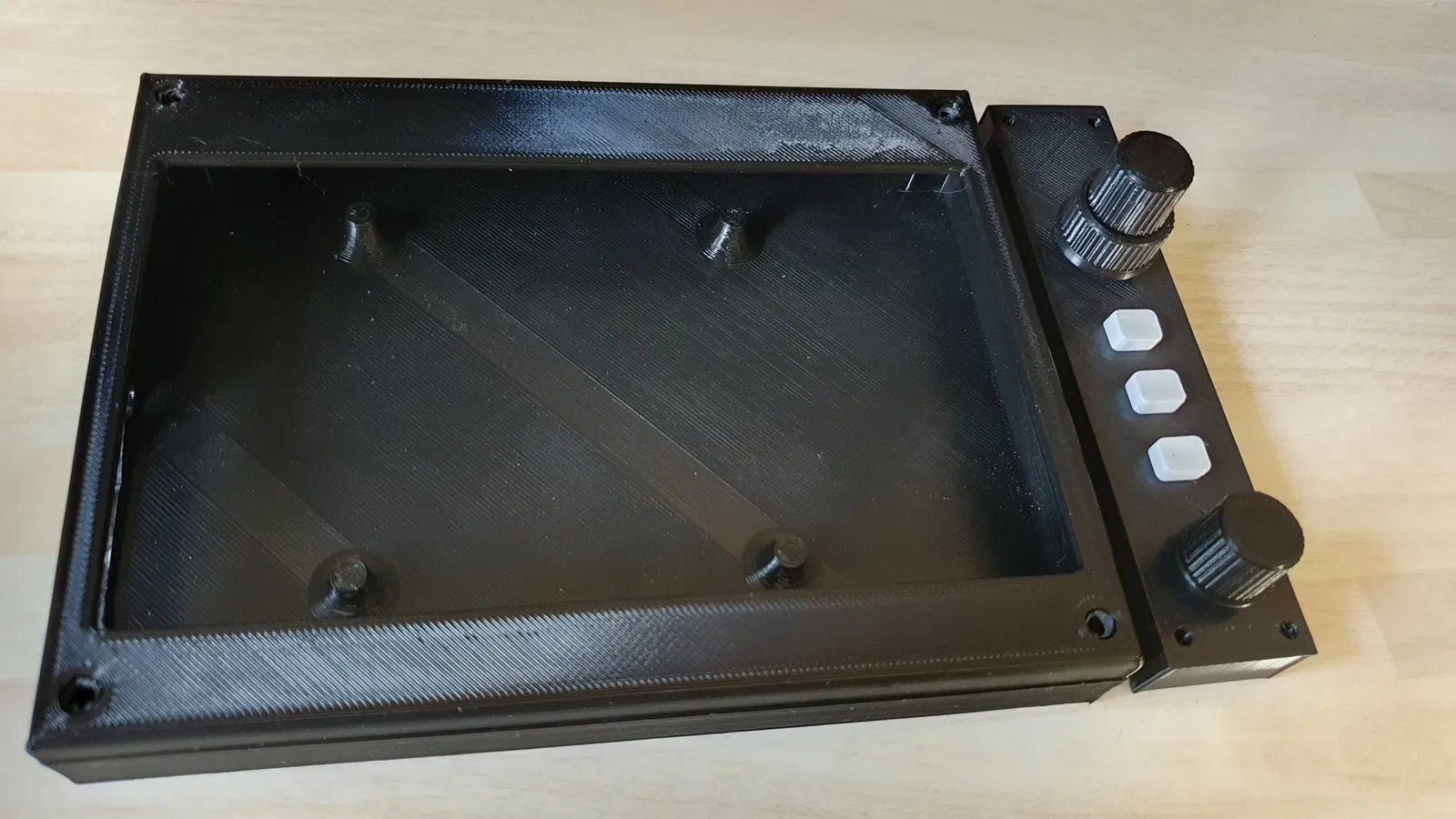

Nếu bạn đã in Bảng điều khiển Mini Flight (in màn hình cảm ứng) thì bạn có thể sử dụng nó vì nó là cùng một vỏ được sử dụng.

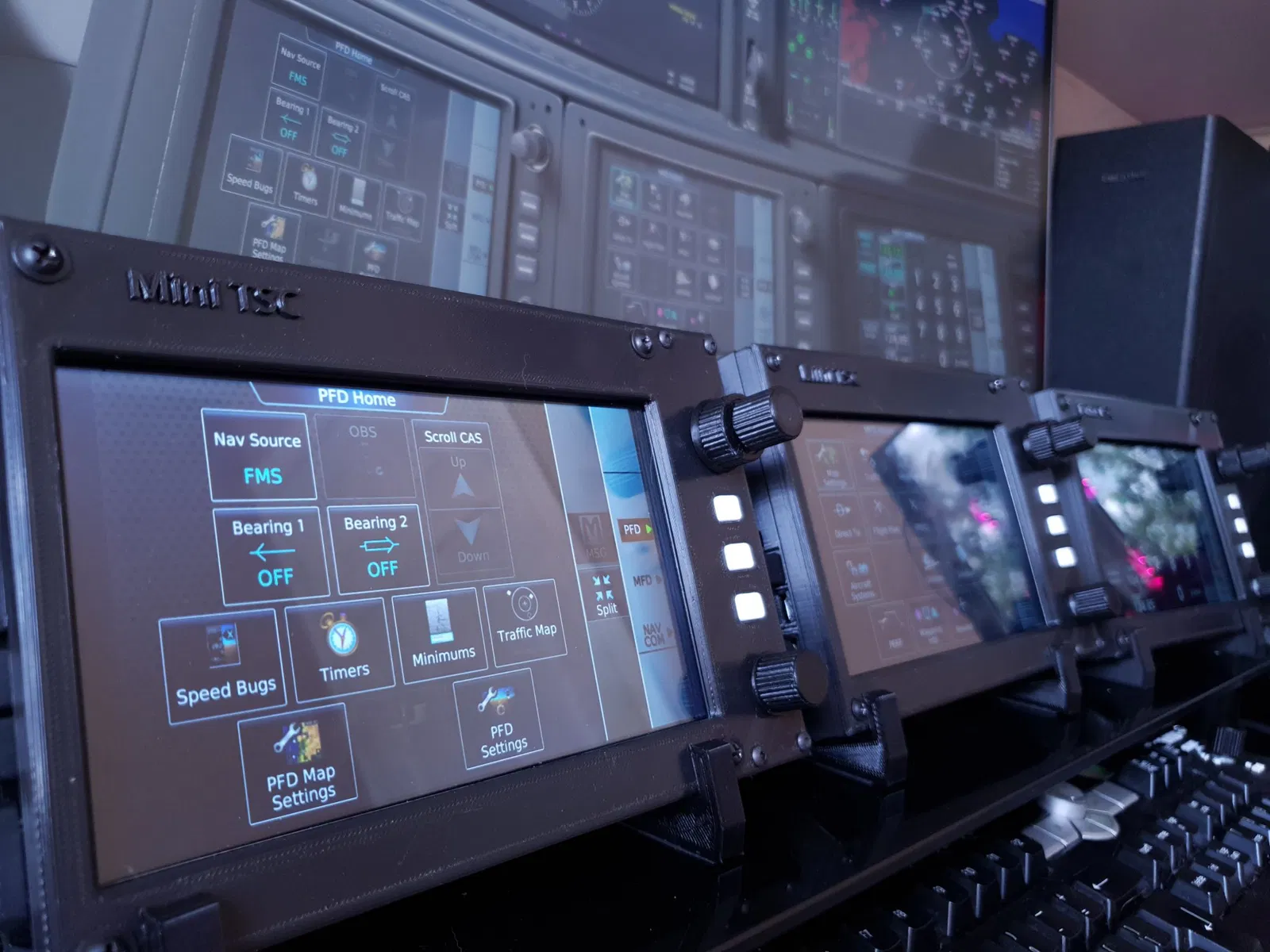

• Bạn sẽ cần đặt màn hình cảm ứng thành (Landscape flipped) trong cài đặt hiển thị (Win11) vì màn hình được sử dụng ngược.
• Màn hình cảm ứng Raspberry Pi 7 Inch 1024X600 IPS HDMI, cho các bảng pop out mô phỏng bay, với Flight Simulator 2020 bạn có thể sử dụng các tính năng cảm ứng với phần mềm bổ sung - PopOutPanelManager

Danh sách linh kiện

• Màn hình cảm ứng Raspberry Pi 7 Inch 1024X600 IPS HDMI

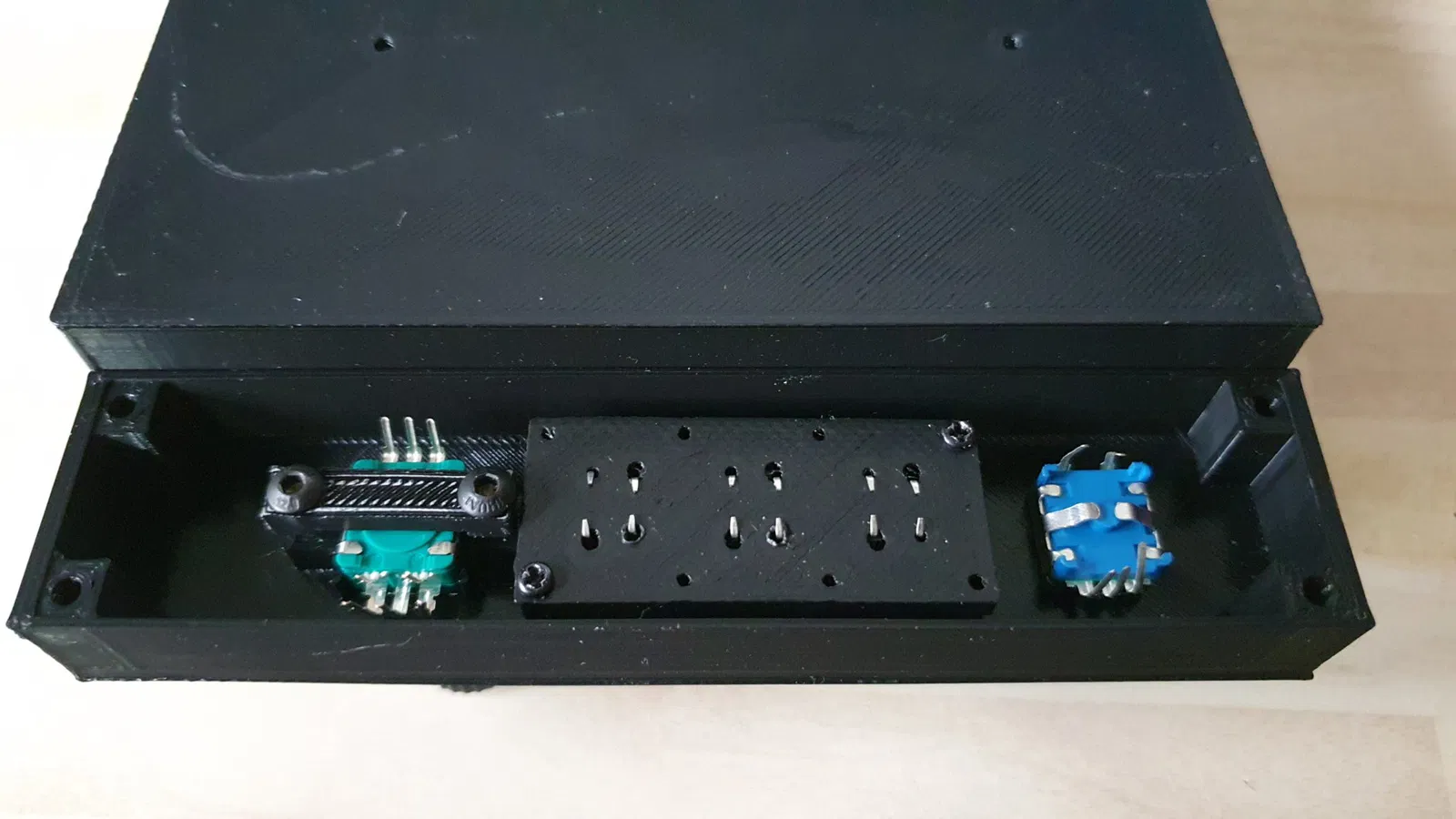

• 3x công tắc nút nhấn cảm ứng (6x6x5mm)

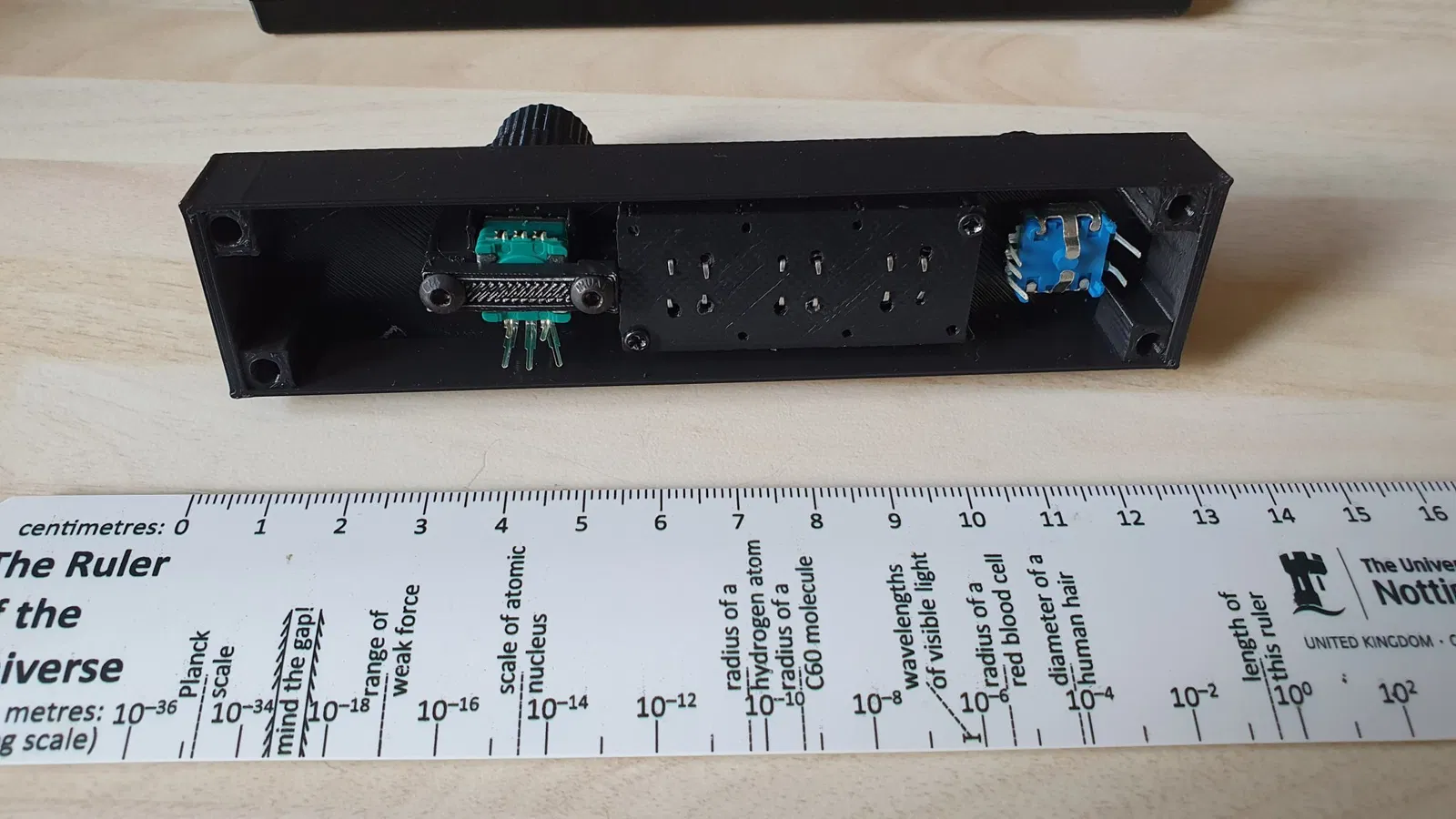

• 1x bộ mã hóa đôi với công tắc (EC11EBB24C03)
• 1x bộ mã hóa đơn với công tắc (EC11 15mm trục tròn 5pin)
• 16x đinh ốc/screws M3*6 (cho vỏ)
• 2x đinh ốc/screws M3*8 (cho kẹp bộ mã hóa)
• Bo mạch vi điều khiển Pi Pico USB
• Đinh ốc cho vỏ và mảng công tắc

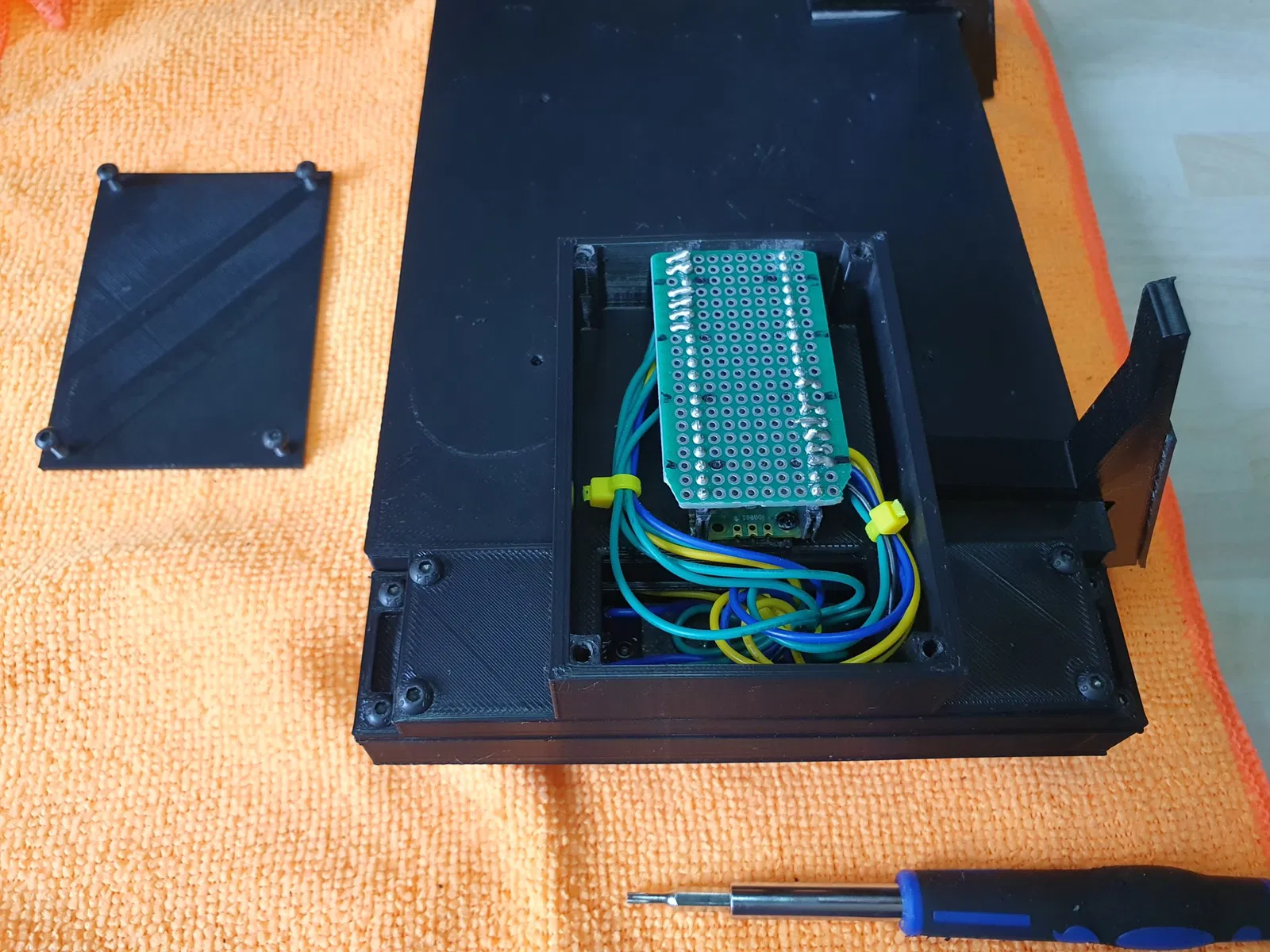

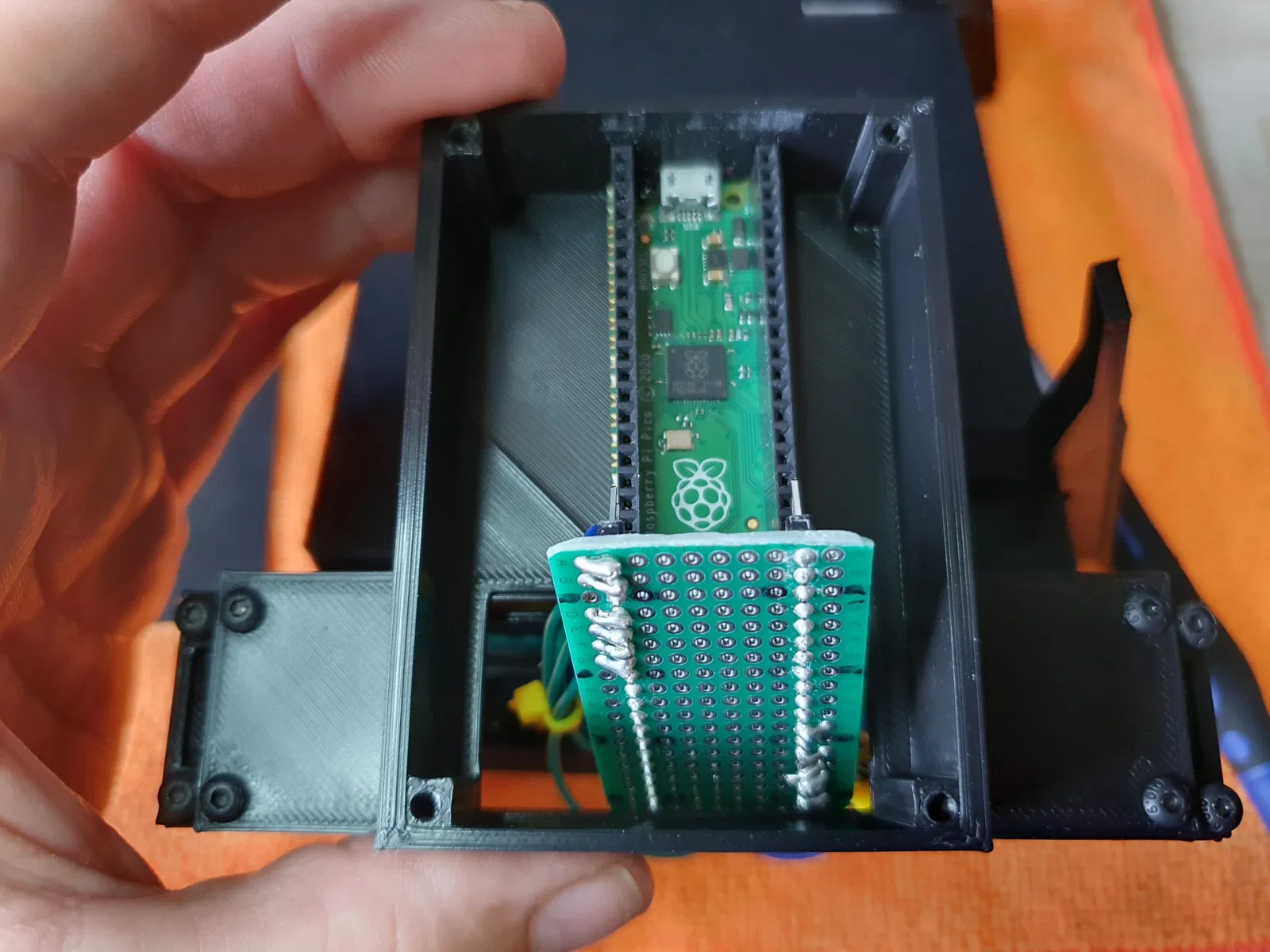

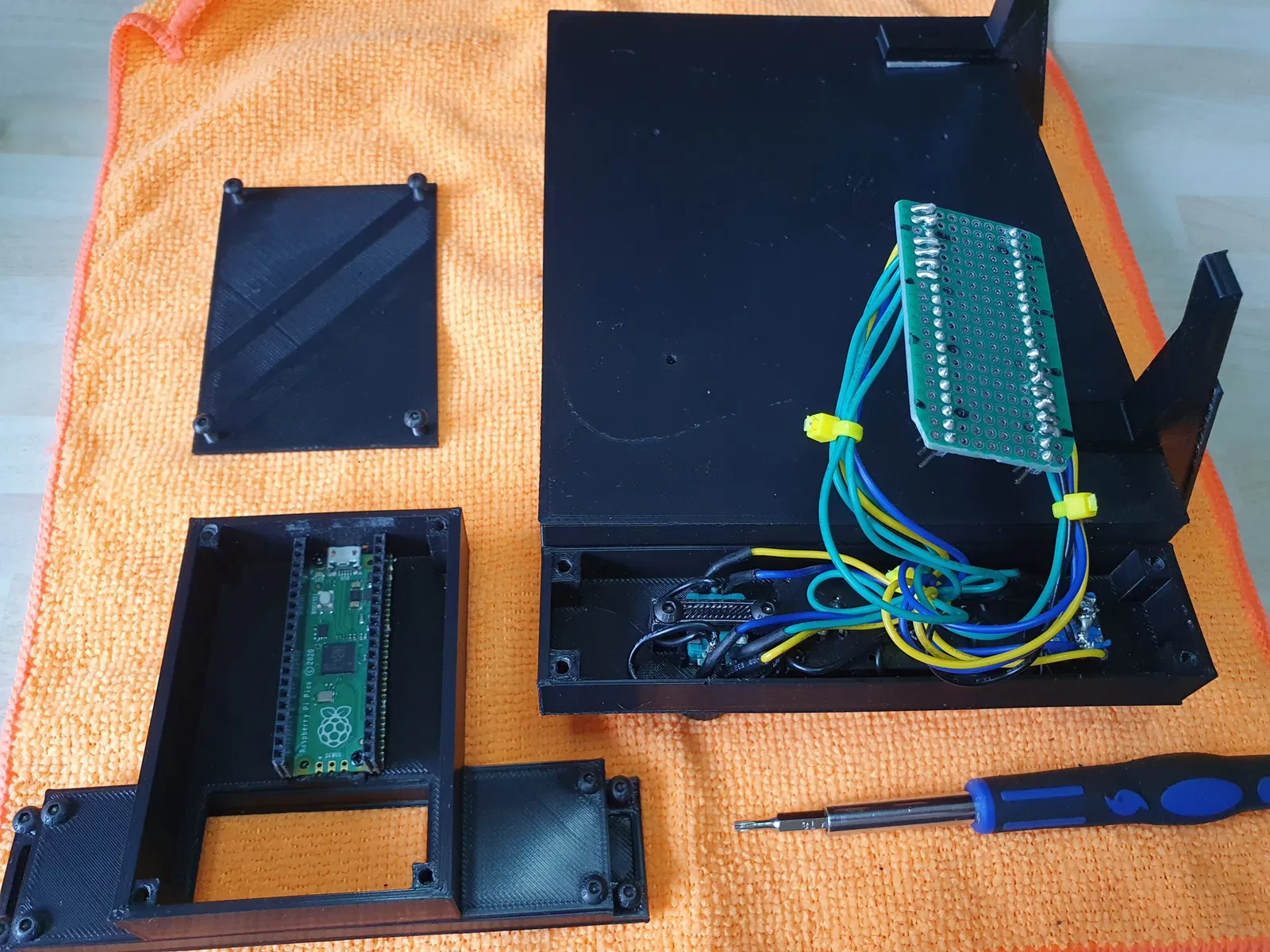

Dây sử dụng để hàn các linh kiện vào PCB - Dây điện tử 22 AWG 0.35mm²

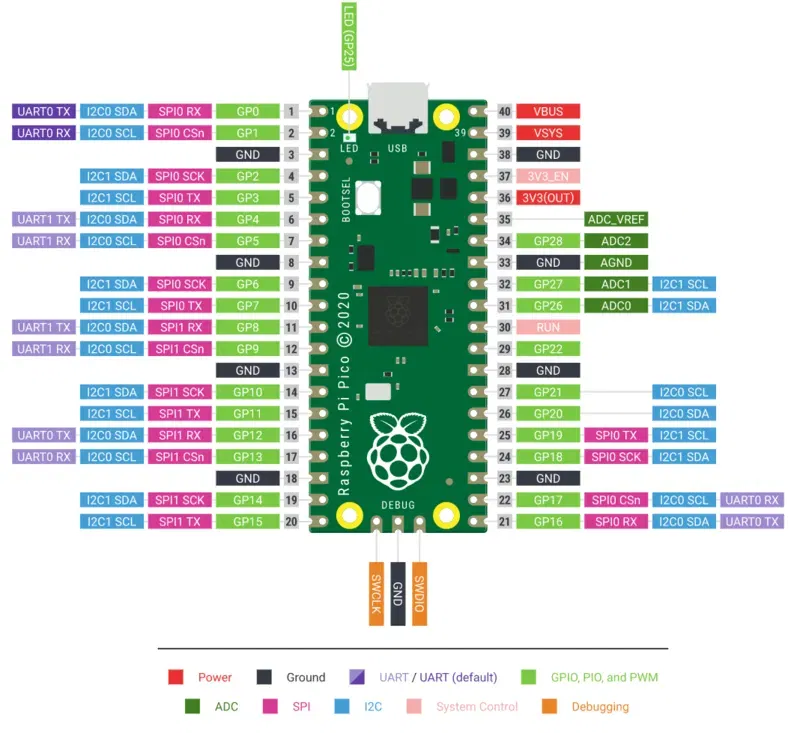

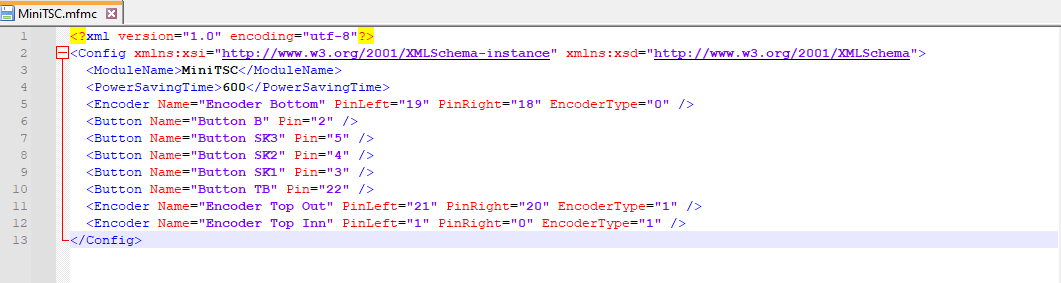

Số dây và chân được hiển thị trên hình ảnh cuối cùng, nó hiển thị tên và số chân được chỉ định bởi Mobiflight mà tôi đã sử dụng. Tệp Mobiflight được bao gồm trong tệp ZIP, cùng với các cài đặt trước bảng bên trái, giữa và bên phải cho G3000, nếu bạn muốn tạo 3 đơn vị. (ghi chú cho việc đi dây, nối tất cả các tiếp điểm GND và gửi đến một trong các chân GND của Pi Pico sau đó đi dây công tắc như dữ liệu hình ảnh cài đặt trước của Mobiflight).

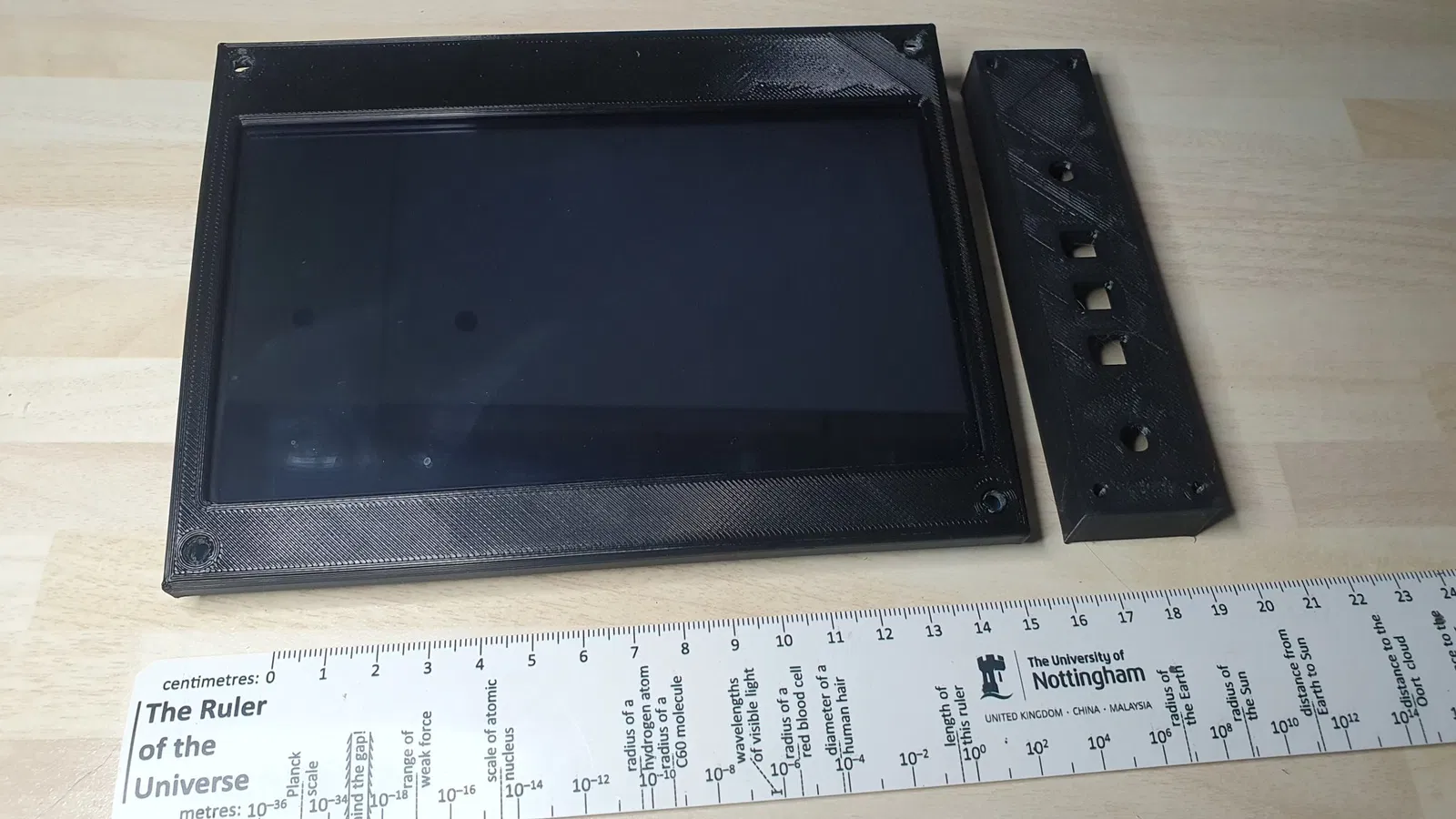

Ghi chú về màn hình và phần mềm:> > Màn hình có thể được sử dụng cho phần mềm lập bản đồ, Navigraph, LittleNavMap và các màn hình lập bản đồ mô phỏng bay khác.> > https://github.com/hawkeye-stan/msfs-popout-panel-manager> > Đây là một phiên bản remix của màn hình 7 Inch tiêu chuẩn mà tôi đã đơn giản thêm hai chân đế và một bảng mặt trước để làm gọn phong cách thiết kế và vẻ ngoài (khe được làm rộng hơn ở đáy để cho phép các thương hiệu màn hình khác nhau nơi các ổ cắm usb có vị trí hơi khác nhau).

Xin vui lòng để lại phản hồi, nhận xét,

Cũng hãy kiểm tra các thiết bị mô phỏng bay khác của tôi, cảm ơn. Chúc vui vẻ !!
